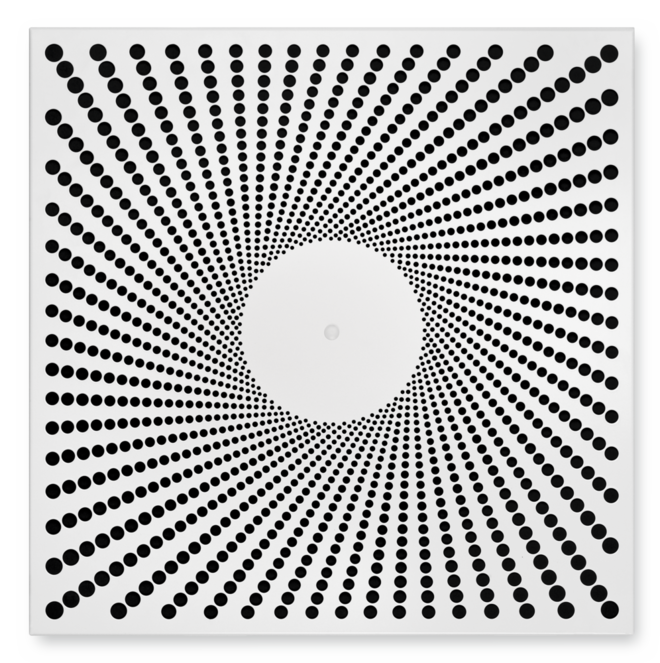

Vierkant frontrooster Rond patroon


00130659_0

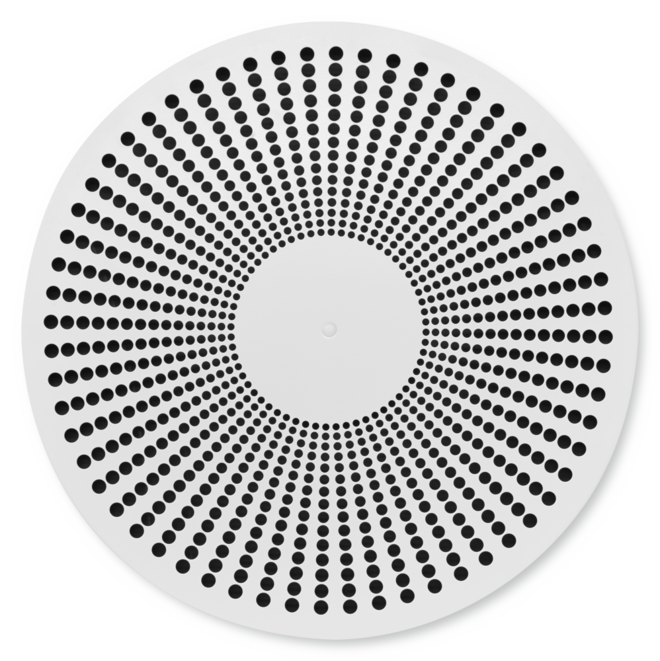

Rond frontrooster


00129151_0
Wervelvormige, horizontale uitblaas


00132345_0
00130644_0
00130649_0
00130654_0
00130659_0
00129151_0

XARTO

Voor hoog comfortniveau met bijzonder design, met vast lamellen

Ronde en vierkante wervelroosters met vaste lamellen voor grote luchthoeveelheden met laag geluidvermogen en drukverlies

  • Nominale grootten 600, 625
  • Luchtoeveelheidsbereik 31 – 265 l/s of 110 – 954 m³/h
  • Frontrooster van poedergecoat verzinkt staalplaat
  • Voor toevoer- en afvoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
  • Wervelelement aan binnenzijde voor optimale wervelwerking en hoge inductie
  • Aansluitkast met akoestisch geoptimaliseerde inregelklep
  • Ideaal voor comfortruimten


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic

Update order code
Configuratie opslaan
Uw prijs wordt berekend
Configureer uw product – stap voor stap
    Rapport genereren
    • Technisch ontwerp en selectie
    Update technische gegevens
    • Media
    Order code:
    Bestekstekst:
    Update bestekstekst
    Toon volledige tekst Verberg volledige tekst
    Initialize order code

    Toepassing

    Toepassing

    • Wervelroosters serie XARTO als toe- en afvoerrooster voor comfortruimten.
    • Esthetisch element voor opdrachtgevers en architecten met bijzondere eisen voor architectuur en design
    • Wervelvormige horizontale uitblaas voor mengventilatie
    • Efficiënte wervel met hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid (bij toevoer)
    • Voor constante en variabele luchthoeveelheden
    • Voor toevoertemperatuurverschillen van –12 tot +10 K
    • Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
    • Voor alle soorten plafondsystemen
    • Met randverbreding ook vrijhangende plaatsing mogelijk (bij toevoer)

    Speciale kenmerken

    • Voor hoge eisen van techniek, comfort en design.
    • Frontrooster in meerdere designvarianten
    • Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
    • Luchtaansluiting horizontaal

    Nominale grootten

    • 600, 625

    Toepassing

    • Wervelroosters serie XARTO als toe- en afvoerrooster voor comfortruimten.
    • Esthetisch element voor opdrachtgevers en architecten met bijzondere eisen voor architectuur en design
    • Wervelvormige horizontale uitblaas voor mengventilatie
    • Efficiënte wervel met hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid (bij toevoer)
    • Voor constante en variabele luchthoeveelheden
    • Voor toevoertemperatuurverschillen van –12 tot +10 K
    • Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
    • Voor alle soorten plafondsystemen
    • Met randverbreding ook vrijhangende plaatsing mogelijk (bij toevoer)

    Speciale kenmerken

    • Voor hoge eisen van techniek, comfort en design.
    • Frontrooster in meerdere designvarianten
    • Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
    • Luchtaansluiting horizontaal

    Nominale grootten

    • 600, 625

    Beschrijving

    Uitvoeringen

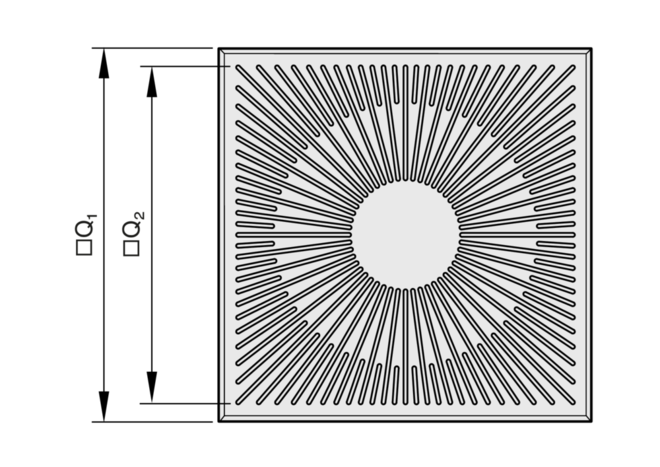

    • XARTO-Q*: Vierkant frontrooster, vierkant patroon
    • XARTO-R*: Vierkant frontrooster, rond patroon
    • XARTO-C*: Rond frontrooster, rond patroon
    • XARTO-**-Z: Toevoer
    • XARTO-**-A: Afvoer

    Onderdelen en eigenschappen

    • Vierkant of rond frontrooster met vierkant of rond patroon
    • Wervelelement met vaste lamellen
    • Aansluitkast met geoptimaliseerd luchtverdeelelement voor gelijkmatige uitblaas van het rooster
    • Inregelklep met blokkering van 0 – 90° in stappen van 15°
    • Aansluittuit met dubbele lipafdichting
    • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met dubbele lipafdichting

    Materialen en afwerking

    • Frontrooster, aansluitkast en traverse van verzinkt staalplaat
    • Wervelelement, aansluittuit en inregelklep van kunststof ABS, volgens UL 94, V-0, vlamwerend
    • Luchtverdeelelement van kunststofvezel
    • Dubbele lipafdichting van rubber
    • Frontrooster poedergecoat, RAL9010, wit
    • P1: poedercoating, kleur volgens RAL Classic

    Normen en richtlijnen

    • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

    Onderhoud

    • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
    • Testen en reiniging volgens VDI 6022

    Uitvoeringen

    • XARTO-Q*: Vierkant frontrooster, vierkant patroon
    • XARTO-R*: Vierkant frontrooster, rond patroon
    • XARTO-C*: Rond frontrooster, rond patroon
    • XARTO-**-Z: Toevoer
    • XARTO-**-A: Afvoer

    Onderdelen en eigenschappen

    • Vierkant of rond frontrooster met vierkant of rond patroon
    • Wervelelement met vaste lamellen
    • Aansluitkast met geoptimaliseerd luchtverdeelelement voor gelijkmatige uitblaas van het rooster
    • Inregelklep met blokkering van 0 – 90° in stappen van 15°
    • Aansluittuit met dubbele lipafdichting
    • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met dubbele lipafdichting

    Materialen en afwerking

    • Frontrooster, aansluitkast en traverse van verzinkt staalplaat
    • Wervelelement, aansluittuit en inregelklep van kunststof ABS, volgens UL 94, V-0, vlamwerend
    • Luchtverdeelelement van kunststofvezel
    • Dubbele lipafdichting van rubber
    • Frontrooster poedergecoat, RAL9010, wit
    • P1: poedercoating, kleur volgens RAL Classic

    Normen en richtlijnen

    • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

    Onderhoud

    • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
    • Testen en reiniging volgens VDI 6022

    Technische informatie

    Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

    • FUNCTIE
    • TECHNISCHE GEGEVENS
    • SNELSELECTIE
    • BESTEKOMSCHRIJVING
    • BESTELSLEUTEL

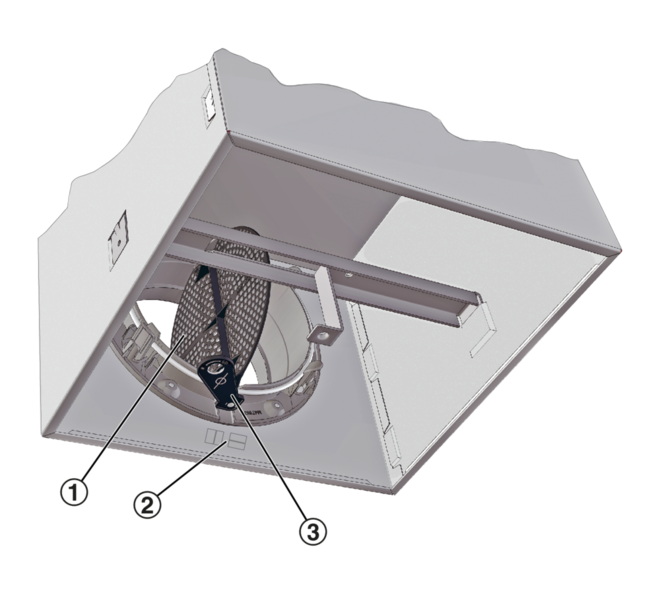

    Schematische weergave, XARTO met aansluitkast met horizontale aansluiting
    00128516_0
    ① Frontrooster
    ② Middenschroefbevestiging
    ③ Wervelelement (alleen toevoer)
    ④ Inregelklep
    ④ Aansluittuit
    ⑥ Dubbele lipafdichting
    ⑦ Ophanglip
    ⑧ Luchtverdeelelement (voor toevoer)
    ⑨ Traverse


    00128516_0
    00128475_0

    Functiebeschrijving

    Wervelroosters voeren de lucht wervelend toe in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met wervelroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.

    Designwervelroosters kenmerken zich door bijzonder vormgegeven frontrooster met een vlak oppervlak. Het voor wervelvormige stroming benodigde wervelelement zit in de aansluitkast en is vanuit de ruimte niet zichtbaar.

    Wervelroosters serie XARTO hebben vaste lamellen. De luchtuitblaas is horizontaal in alle richtingen. Het toevoertemperatuurverschil kan –12 tot +10 K zijn.

    Een inregelklep vereenvoudigt het inregelen van de luchthoeveelheid.

    Voor eenheid in vormgeving kan de serie XARTO ook als afvoerrooster toegepast worden.

    Functiebeschrijving

    Wervelroosters voeren de lucht wervelend toe in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met wervelroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.

    Designwervelroosters kenmerken zich door bijzonder vormgegeven frontrooster met een vlak oppervlak. Het voor wervelvormige stroming benodigde wervelelement zit in de aansluitkast en is vanuit de ruimte niet zichtbaar.

    Wervelroosters serie XARTO hebben vaste lamellen. De luchtuitblaas is horizontaal in alle richtingen. Het toevoertemperatuurverschil kan –12 tot +10 K zijn.

    Een inregelklep vereenvoudigt het inregelen van de luchthoeveelheid.

    Voor eenheid in vormgeving kan de serie XARTO ook als afvoerrooster toegepast worden.


    Nominale grootten

    600, 625 mm

    Minimale luchthoeveelheid, bij ΔtZ = –6 K

    31 – 43 l/s of 110 – 155 m³/h

    Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A)

    220 – 265 l/s of 792 – 954 m³/h

    Toevoerluchttemperatuurverschil

    –12 tot +10 K


    De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

    De minimale luchthoeveelheden gelden voor een toevoerluchttemperatuurverschil van –6 K.

    De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A) bij 0° klepstand.

    Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

    De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

    De minimale luchthoeveelheden gelden voor een toevoerluchttemperatuurverschil van –6 K.

    De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A) bij 0° klepstand.

    Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.


    XARTO-Q*-Z (toevoer), geluidvermogenniveau en totaal drukverschil

    Frontrooster V Klepstand
    Frontrooster V 0° 45° 90°
    Frontrooster V Δpt LWA Δpt LWA Δpt LWA
    Frontrooster l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A)

    Q1

    39

    142

    2

    15

    3

    15

    5

    15

    Q1

    100

    360

    11

    19

    18

    20

    33

    33

    Q1

    160

    576

    29

    32

    46

    33

    85

    47

    Q1

    260

    936

    77

    50

    122

    52

    224

    77

    Q2

    38

    137

    2

    15

    3

    15

    5

    16

    Q2

    105

    378

    13

    21

    20

    24

    36

    36

    Q2

    175

    630

    36

    35

    56

    37

    101

    50

    Q2

    255

    918

    76

    50

    118

    51

    215

    68

    Q3

    42

    151

    2

    15

    3

    15

    6

    15

    Q3

    115

    414

    14

    22

    23

    24

    42

    37

    Q3

    185

    666

    37

    37

    59

    38

    108

    52

    Q3

    258

    930

    72

    50

    115

    50

    211

    65

    Q4

    34

    124

    1

    15

    2

    15

    4

    15

    Q4

    105

    378

    13

    22

    20

    22

    34

    32

    Q4

    175

    630

    37

    37

    56

    37

    96

    50

    Q4

    245

    882

    73

    50

    110

    51

    187

    62

    Q5

    42

    150

    2

    15

    3

    15

    5

    15

    Q5

    115

    414

    14

    22

    23

    24

    41

    36

    Q5

    190

    684

    38

    37

    62

    39

    112

    56

    Q5

    265

    954

    75

    50

    120

    52

    217

    76

    Q6

    43

    155

    2

    15

    3

    15

    6

    15

    Q6

    120

    432

    16

    23

    25

    25

    46

    38

    Q6

    190

    684

    39

    37

    63

    38

    116

    54

    Q6

    260

    936

    73

    50

    117

    51

    217

    73


    XARTO-R*-Z, XARTO-C*-Z (toevoer), geluidvermogenniveau en totaal drukverschil

    Frontrooster V Klepstand
    Frontrooster V 0° 45° 90°
    Frontrooster V Δpt LWA Δpt LWA Δpt LWA
    Frontrooster l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A)

    C1 R1

    38

    138

    2

    15

    3

    15

    5

    15

    C1 R1

    105

    378

    13

    24

    19

    24

    34

    34

    C1 R1

    170

    612

    33

    38

    50

    38

    89

    50

    C1 R1

    240

    864

    66

    50

    99

    51

    178

    64

    C2 R2

    38

    138

    2

    15

    2

    15

    4

    15

    C2 R2

    105

    378

    12

    23

    19

    23

    33

    32

    C2 R2

    170

    612

    32

    36

    49

    37

    86

    49

    C2 R2

    240

    864

    65

    50

    97

    50

    172

    66

    C3 R3

    38

    136

    2

    15

    2

    15

    4

    15

    C3 R3

    105

    378

    13

    23

    19

    23

    33

    33

    C3 R3

    170

    612

    33

    37

    49

    37

    85

    50

    C3 R3

    240

    864

    65

    50

    98

    51

    170

    67

    C4 R4

    31

    110

    1

    15

    2

    15

    3

    15

    C4 R4

    95

    342

    12

    23

    17

    22

    27

    28

    C4 R4

    155

    558

    31

    37

    44

    37

    73

    46

    C4 R4

    220

    792

    63

    50

    89

    51

    147

    62

    C5

    38

    138

    2

    15

    3

    15

    4

    15

    C5

    110

    396

    14

    26

    25

    25

    37

    31

    C5

    180

    648

    37

    39

    66

    40

    98

    48

    C5

    250

    900

    72

    51

    128

    52

    189

    62

    C6

    38

    138

    2

    15

    2

    15

    4

    15

    C6

    110

    396

    14

    26

    18

    26

    35

    31

    C6

    180

    648

    36

    39

    48

    39

    95

    48

    C6

    250

    900

    70

    50

    93

    51

    182

    61


    Wervelrooster met vierkant of rond frontrooster voor comforttoepassingen met bijzondere eisen aan architectuur en design. Als luchttoe- en afvoerrooster. Goede luchttechnische en akoestische werking door wervelelement met aerodynamisch geoptimaliseerde vorm voor wervelvormige horizontale inblaas met hoge inductie. Voor inbouw in alle soorten verlaagde plafonds.

    Opgebouwd uit aansluitkast, frontrooster, wervelelement, luchtaansluittuit en traverse voor bevestiging van het frontrooster.

    Middenschroefbevestiging van het frontrooster aan de traverse.

    Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

    Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

    Speciale kenmerken

    • Voor hoge eisen van techniek, comfort en design.
    • Frontrooster in meerdere designvarianten
    • Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
    • Luchtaansluiting horizontaal

    Materialen en afwerking

    • Frontrooster, aansluitkast en traverse van verzinkt staalplaat
    • Wervelelement, aansluittuit en inregelklep van kunststof ABS, volgens UL 94, V-0, vlamwerend
    • Luchtverdeelelement van kunststofvezel
    • Dubbele lipafdichting van rubber
    • Frontrooster poedergecoat, RAL9010, wit
    • P1: poedercoating, kleur volgens RAL Classic

    Technische gegevens

    • Nominale grootten: 600, 625 mm
    • Minimale luchthoeveelheid, bij ΔtZ = –6 K: 31 – 43 l/s of 110 – 155 m³/h
    • Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A): 220 – 265 l/s of 792 – 954 m³/h
    • Toevoertemperatuurverschil: –12 bis +10 K

    Selectiegegevens

    • V _______________________ [m³/h]
    • Δpt _______________________ [Pa]

    Stromingsgeluid

    • LWA _______________________ [dB(A)]

    Wervelrooster met vierkant of rond frontrooster voor comforttoepassingen met bijzondere eisen aan architectuur en design. Als luchttoe- en afvoerrooster. Goede luchttechnische en akoestische werking door wervelelement met aerodynamisch geoptimaliseerde vorm voor wervelvormige horizontale inblaas met hoge inductie. Voor inbouw in alle soorten verlaagde plafonds.

    Opgebouwd uit aansluitkast, frontrooster, wervelelement, luchtaansluittuit en traverse voor bevestiging van het frontrooster.

    Middenschroefbevestiging van het frontrooster aan de traverse.

    Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

    Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

    Speciale kenmerken

    • Voor hoge eisen van techniek, comfort en design.
    • Frontrooster in meerdere designvarianten
    • Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
    • Luchtaansluiting horizontaal

    Materialen en afwerking

    • Frontrooster, aansluitkast en traverse van verzinkt staalplaat
    • Wervelelement, aansluittuit en inregelklep van kunststof ABS, volgens UL 94, V-0, vlamwerend
    • Luchtverdeelelement van kunststofvezel
    • Dubbele lipafdichting van rubber
    • Frontrooster poedergecoat, RAL9010, wit
    • P1: poedercoating, kleur volgens RAL Classic

    Technische gegevens

    • Nominale grootten: 600, 625 mm
    • Minimale luchthoeveelheid, bij ΔtZ = –6 K: 31 – 43 l/s of 110 – 155 m³/h
    • Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A): 220 – 265 l/s of 792 – 954 m³/h
    • Toevoertemperatuurverschil: –12 bis +10 K

    Selectiegegevens

    • V _______________________ [m³/h]
    • Δpt _______________________ [Pa]

    Stromingsgeluid

    • LWA _______________________ [dB(A)]

    00135913_0

    Serie
    XARTO       Wervelrooster

     Uitvoering
    Vierkant frontrooster
           Rond patroon
    R1
    R2
    R3
    R4

           Vierkant patroon
    Q1
    Q2
    Q3
    Q4
    Q5
    Q6

    Vierkant frontrooster
           Rond patroon
    C1
    C2
    C3
    C4
    C5
    C6



     Installatie
    Z       Toevoer
    A       Afvoer

     Nominale grootte [mm]
    600       □Q, ∅D
    625       Alleen □Q

    Oppervlak
           Geen opgaaf: poedergecoat
           RAL 9010, wit
    P1       Poedergecoat, RAL Classic kleur opgeven.

           Glansgraad
           RAL 9010 50 %
           RAL 9006 30 %
           Alle andere RAL-kleuren 70 %


    Bestelvoorbeeeld: XARTO-Q6-Z/600/P1-RAL 9006

    Bouwvorm

    Vierkant frontrooster, vierkant patroon

    Installatie

    Toevoerlucht

    Nominale grootte

    600

    Oppervlak

    RAL 9006, witaluminium, glansgraad 30 %




    Uitvoeringen, Afmetingen en gewichten, Productdetails

    • Uitvoeringen
    • AFMETINGEN EN GEWICHTEN
    • PRODUCTDETAILS
    XARTO-Q1
    00132330_0


    00132330_0
    00132331_0
    00132333_0
    00132336_0
    00132339_0
    00132342_0
    00132345_0
    00132349_0
    00132352_0
    00132354_0
    00129102_0
    00157586_0
    00129112_0
    00157592_0

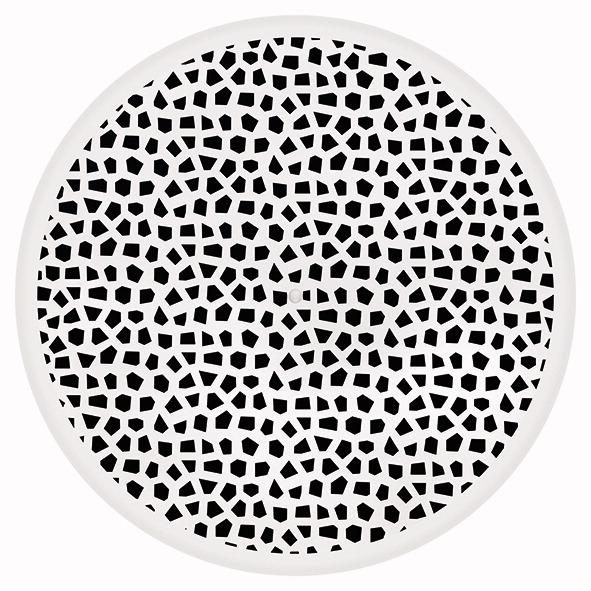

    00157580_0
    00129122_0

    XARTO-Q

    Uitvoering

    • Vierkant frontrooster, vierkant patroon

    Nominale grootten

    • 600, 625

    Onderdelen en eigenschappen

    • Vierkant frontrooster
    • Aansluitkast met horizontale aansluiting
    • Ronde opening voor het frontrooster
    • Geoptimaliseerd luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
    • Inregelklep met blokkering van 0 – 90° in stappen van 15°
    • Aansluittuit met dubbele lipafdichting
    • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met dubbele lipafdichting

    XARTO-R

    Uitvoering

    • Vierkant frontrooster, rond patroon

    Nominale grootten

    • 600, 625

    Onderdelen en eigenschappen

    • Vierkant frontrooster
    • Aansluitkast met horizontale aansluiting
    • Ronde opening voor het frontrooster
    • Geoptimaliseerd luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
    • Inregelklep met blokkering van 0 – 90° in stappen van 15°
    • Aansluittuit met dubbele lipafdichting
    • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met dubbele lipafdichting

    XARTO-C

    Uitvoering

    • Rond frontrooster, rond patroon

    Nominale grootten

    • 600

    Onderdelen en eigenschappen

    • Rond frontrooster
    • Aansluitkast met horizontale aansluiting
    • Ronde opening voor het frontrooster
    • Geoptimaliseerd luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
    • Inregelklep met blokkering van 0 – 90° in stappen van 15°
    • Aansluittuit met dubbele lipafdichting
    • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met dubbele lipafdichting

    XARTO-Q

    Uitvoering

    • Vierkant frontrooster, vierkant patroon

    Nominale grootten

    • 600, 625

    Onderdelen en eigenschappen

    • Vierkant frontrooster
    • Aansluitkast met horizontale aansluiting
    • Ronde opening voor het frontrooster
    • Geoptimaliseerd luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
    • Inregelklep met blokkering van 0 – 90° in stappen van 15°
    • Aansluittuit met dubbele lipafdichting
    • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met dubbele lipafdichting

    XARTO-R

    Uitvoering

    • Vierkant frontrooster, rond patroon

    Nominale grootten

    • 600, 625

    Onderdelen en eigenschappen

    • Vierkant frontrooster
    • Aansluitkast met horizontale aansluiting
    • Ronde opening voor het frontrooster
    • Geoptimaliseerd luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
    • Inregelklep met blokkering van 0 – 90° in stappen van 15°
    • Aansluittuit met dubbele lipafdichting
    • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met dubbele lipafdichting

    XARTO-C

    Uitvoering

    • Rond frontrooster, rond patroon

    Nominale grootten

    • 600

    Onderdelen en eigenschappen

    • Rond frontrooster
    • Aansluitkast met horizontale aansluiting
    • Ronde opening voor het frontrooster
    • Geoptimaliseerd luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
    • Inregelklep met blokkering van 0 – 90° in stappen van 15°
    • Aansluittuit met dubbele lipafdichting
    • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met dubbele lipafdichting

    XARTO-Q
    00111507_0..


    00111507_0..
    00149689_0
    00149678_0
    XARTO-QXARTO-RXARTO-C
    Frontrooster XARTO-Q
    00138852_0

    Afgebeeld XARTO-Q1

    00138852_0
    00138858_0
    00138866_0

    Wervelroosters van de serie XARTO voldoen aan de hoogste eisen van techniek, comfort en design.

    Frontroosters in klassieke, moderne en bijzondere ontwerpen integreren perfect in de architectuur. Het wervelrooster wordt hierdoor een belangrijk element voor opdrachtgevers en architecten.

    Een wervelelement in combinatie met een nieuw ontwikkeld luchtverdeelelement en de innovatieve aansluitkast maken grote luchthoeveelheden mogelijk bij laag geluidvermogen en klein drukverlies.

    De lamellen van het wervelelement zijn driedimensionaal gevormd, om een efficiënte wervel te verkrijgen. Luchtsnelheid en temperatuurverschil in de leefzone zijn daardoor gering en er kan aan hoge comforteisen worden voldaan.

    Een aansluittuit met dubbele lipafdichting en een inregelklep vereenvoudigen het aansluiten en de inbedrijfname.

    XARTO-Q

    Nominale grootte 600: □, Q1 = 598

    Nominale grootte 625: □, Q1 = 623

    XARTO-R

    Nominale grootte 600: □, Q1 = 598

    Nominale grootte 625: □, Q1 = 623

    XARTO-C

    Wervelroosters van de serie XARTO voldoen aan de hoogste eisen van techniek, comfort en design.

    Frontroosters in klassieke, moderne en bijzondere ontwerpen integreren perfect in de architectuur. Het wervelrooster wordt hierdoor een belangrijk element voor opdrachtgevers en architecten.

    Een wervelelement in combinatie met een nieuw ontwikkeld luchtverdeelelement en de innovatieve aansluitkast maken grote luchthoeveelheden mogelijk bij laag geluidvermogen en klein drukverlies.

    De lamellen van het wervelelement zijn driedimensionaal gevormd, om een efficiënte wervel te verkrijgen. Luchtsnelheid en temperatuurverschil in de leefzone zijn daardoor gering en er kan aan hoge comforteisen worden voldaan.

    Een aansluittuit met dubbele lipafdichting en een inregelklep vereenvoudigen het aansluiten en de inbedrijfname.

    Nominale grootte 600: □, Q1 = 598

    Nominale grootte 625: □, Q1 = 623

    Nominale grootte 600: □, Q1 = 598

    Nominale grootte 625: □, Q1 = 623

    Inbouwvoorbeelden, Inbouwdetails, Ingebruikstelling, Kenmerken en definities

    • Inbouwvoorbeelden
    • INBOUWDETAILS
    • INGEBRUIKSTELLING
    • KENMERKEN EN DEFINITIES
    Inbouw in systeemplafond
    00104632_0.


    00104632_0.
    00104732_0.
    00104842_0.
    00104812_0.
    00104677_0.
    00104652_0.
    Inbouw in plafond met ronde aansluitkast
    00144775_0
    ① Luchtkanaal
    ② Ophanglip
    ③ Frontrooster

    • Luchtaansluiting horizontaal
    • Drie ophanglippen
    • Montage met draad, draadeinden of noniushangers door derden


    00144775_0
    00145009_0
    00145024_0
    00144799_0
    00144832_0
    00144854_0

    Inbouw en inbedrijfname

    • Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
    • Inbouw in plafond
    • Vrijhangende plaatsing alleen met randverbreding (bij toevoer)
    • Luchtaansluiting horizontaal
    • Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling


    Schematische weergave ter verduidelijking van het inbouwdetail.

    Inbouw en inbedrijfname

    • Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
    • Inbouw in plafond
    • Vrijhangende plaatsing alleen met randverbreding (bij toevoer)
    • Luchtaansluiting horizontaal
    • Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling


    Schematische weergave ter verduidelijking van het inbouwdetail.

    AIRNAMIC, XARTO luchthoeveelheidsinstelling
    00150789_0
    ① Klepblad
    ② Etiket klepstand
    ③ Instelhendel

    Open, 0°

    00150789_0
    00150866_0

    Inregelen

    Als er meerdere roosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.

    • Bij gedemonteerd frontrooster is de inregelklep bedienbaar, van 0 tot 90° verstelbaar in 15°-stappen.

    Inregelen

    Als er meerdere roosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.

    • Bij gedemonteerd frontrooster is de inregelklep bedienbaar, van 0 tot 90° verstelbaar in 15°-stappen.

    Hoofdafmetingen

    ØD [mm]

    Buitendiameter van de aansluiting

    ØD₁ [mm]

    Buitendiameter van een rond frontrooster

    ØD₂ [mm]

    Diameter van een rond roosteraanzicht

    ØD₃ [mm]

    Diameter van een ronde aansluitkast

    □Q₁ [mm]

    Buitenafmetingen van een vierkant frontrooster

    □Q₂ [mm]

    Afmetingen van een vierkant roosteraanzicht

    □Q₃ [mm]

    Afmetingen van een vierkante aansluitkast

    H₁ [mm]

    Hoogte van onderkant plafond tot onderkant frontrooster

    H₂ [mm]

    Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

    H₃ [mm]

    Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

    A [mm]

    Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

    C [mm]

    Lengte van de aansluittuit

    m [kg]

    Gewicht (massa)

    Definities

    LWA [dB(A)]

    Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

    V [m³/h] en [l/s]

    Luchthoeveelheid

    Δtz [K]

    Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

    Δpt [Pa]

    Totaal drukverlies

    Aeff [m²]

    Effectief uitblaasoppervlak


    Alle geluidvermogens zijn gebaseerd op 1 pW.

    Hoofdafmetingen

    ØD [mm]

    Buitendiameter van de aansluiting

    ØD₁ [mm]

    Buitendiameter van een rond frontrooster

    ØD₂ [mm]

    Diameter van een rond roosteraanzicht

    ØD₃ [mm]

    Diameter van een ronde aansluitkast

    □Q₁ [mm]

    Buitenafmetingen van een vierkant frontrooster

    □Q₂ [mm]

    Afmetingen van een vierkant roosteraanzicht

    □Q₃ [mm]

    Afmetingen van een vierkante aansluitkast

    H₁ [mm]

    Hoogte van onderkant plafond tot onderkant frontrooster

    H₂ [mm]

    Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

    H₃ [mm]

    Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

    A [mm]

    Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

    C [mm]

    Lengte van de aansluittuit

    m [kg]

    Gewicht (massa)

    Definities

    LWA [dB(A)]

    Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

    V [m³/h] en [l/s]

    Luchthoeveelheid

    Δtz [K]

    Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

    Δpt [Pa]

    Totaal drukverlies

    Aeff [m²]

    Effectief uitblaasoppervlak


    Alle geluidvermogens zijn gebaseerd op 1 pW.

    Downloads

    Productinformatie

    • Type XARTO

      K1 – 1.2 – 1 Technical Leaflet 4,3 MB pdf

    Referenties

    NAVO Hoofdkwartier Brussel

    • Beschrijving
    • Producten
    • Technologie
    Sinds de start van de bouw in 2010 is de Boulevard Leopold III in Brussel het toneel van een van de grootste Belgische bouwprojecten van de afgelopen decennia: de realisatie van het nieuwe NAVO-hoofdkwartier. Het minste dat gezegd kan worden over de nieuwe site is dat deze enorm is, met zijn 250.000 vierkante meter. Dit ultra moderne gebouw zal plaats bieden aan een aantal verschillende functies, zoals kantoren, restaurants, een bank, winkels en sportfaciliteiten, verspreid over zeven niveaus.

    Het bestaande gebouw van de NAVO, dat in gebruik is sinds 1967 en tegenover de bouwplaats van het nieuwe hoofdkantoor staat, voldoet niet langer aan de strikte eisen inzake veiligheid, functionaliteit, flexibiliteit, bereikbaarheid en energiebeheer. Het was hoog tijd om te verhuizen naar een nieuw gebouw. Om te voldoen aan deze strenge eisen, besloot de NAVO om te beginnen met de bouw van een nieuw gebouw om al zijn werknemers te huisvesten. Hiervoor organiseerde zij een internationale architectuurwedstrijd in de jaren negentig. Ze kozen voor het ontwerp van de Britse architecten multinational Skidmore, Owings & Merrill ( SOM) en de Assar architecten uit Brussel. BAM werd gekozen als algemene aannemer van het project. De bouw van het nieuwe kantoor in Brussel begon in oktober 2010. De voorziene einddatum wordt gepland in de zomer van 2016.

    SYMBOLISCH DESIGN


    Volgens de architect symboliseert het nieuwe gebouw de kernwaarden van de organisatie: de alliantie en de integratie tussen de 28 leden van de militaire alliantie, die hun krachten verenigen voor een betere toekomst. Het symboliseert een ineenstrengeling van 'vingers' die uitgaan van een gemeenschappelijke basis. Volgens het SOM weerspiegelt het gebouw de overgang van een strategie van oppositie en preventie naar een strategie van eenwording en integratie.

    Als alles goed gaat, zullen de 4.000 personeelsleden in de zomer van 2016 naar het nieuwe hoofdkantoor verhuizen. Op het vlak van energie is het complex quasi volledig zelfbedruipend. De architecten gingen uit van een laagenergieconcept. De gebouwschil is uitstekend geïsoleerd en wordt zo luchtdicht mogelijk opgebouwd, door het gebruik van gerecycleerde sloopmaterialen en groene daken. De kantoren kunnen genieten van passieve verwarming en koeling via een betonkernactiveringssysteem. Leidingen in de betonnen vloeren zorgen ervoor dat het binnenklimaat voortdurend op peil blijft. Ook het mechanische ventilatiesysteem met warmterecuperatie neemt een deel van de interne klimatisatie op zich. Thermische zonnepanelen staan in voor de productie van warm water in het zwembad en de douches. De verlichting –in totaal meer dan 60.000 armaturen– wordt gestuurd via aanwezigheidsdetectie, en de lichtintensiteit in de kantoren is daglichtafhankelijk. Het gebouw biedt zijn gebruikers persoonlijk comfort en ideale werkomstandigheden. Veel roosters en debietregelaars werden geleverd voor een aangename continue luchttoevoer.

    PLAFONDROOSTERS

    Om aan deze richtlijnen te voldoen, hebben installateurs een beroep gedaan op TROX. “TROX heeft voor de bouw verschillende producten aangeleverd. De belangrijkste producten echter, in de grootste hoeveelheden aangeleverd, zijn drie soorten roosters en de VFC debietregelaar", zegt Hugues Sirjacobs van het Belgische verkoopsteam.
    “In de bureaus komen er (alles opgeteld) een zeshonderdtal plafondroosters van het type VDW, met de hand verstelbare wervelroosters die voor een optimale vermenging van de aanwezige en de ingeblazen lucht zorgen. Doordat luchtsnelheid en straaltemperatuur op die manier sneller afgebouwd worden, is er van grote temperatuurverschillen en koude tocht geen sprake. Dit zorgt voor een erg comfortabele, quasi onopgemerkte manier van verluchten."
    Een tweede type dat in het nieuwe NAVO-complex veelvuldig zal worden toegepast, zijn de DUK-roosters, straaldüsen die de lucht aan een hoge snelheid inblazen. “Deze komen vooral van pas in grotere ruimtes met hoge plafonds, waar een gelijkmatige luchttoevoer door middel van plafondroosters niet opportuun is," licht Sirjacobs toe. “Door hun moderne uiterlijk passen ze perfect in hedendaagse gebouwen. Hun gestroomlijnde vormgeving zorgt bovendien voor een groot akoestisch comfort. Het gaat in totaal om tweehonderd stuks."

    VLOERROOSTERS EN DEBIETREGELAARS

    Een derde type dat binnenkort pas geleverd wordt, zijn de FBA-roosters. Dit zijn ronde aluminium vloerroosters die ontworpen zijn voor hoge belastingen en die door hun mogelijkheden aan oppervlaktestructuren en kleuren ook op esthetisch vlak een meerwaarde kunnen bieden. “Belangrijke troeven zijn dat ze geen geluidshinder met zich meebrengen en dat de vloertegels met geïntegreerde roosters bij een eventuele herinrichting probleemloos verwisseld kunnen worden. Net als de VDW-roosters zorgen de FBA-roosters voor een goede vermenging van de aanwezige lucht. De personen in het gebouw zullen met andere woorden weinig tot niets merken van eventuele temperatuurverschillen. In het NAVO-complex worden binnenkort ongeveer vierduizend van deze vloerroosters geïnstalleerd."


    Behalve een vijfduizendtal luchtroosters leverde TROX ook tienduizend VFC-luchtkleppen. Deze ronde luchthoeveelheidsregelaars garanderen zowel bij constante als variabele ventilatiedebieten een continue luchttoevoer, en dat op een onafhankelijke, mechanische wijze.

    “Onze producten hebben hun waarde voordien al bewezen in andere grote, complexe projecten, bijvoorbeeld in het Europees Parlement. Qua omvang steekt dit project er echter bovenuit. Het is bovendien een werf die met argusogen bekeken wordt, dus de kwaliteitseisen liggen zeer hoog. Alles is tot in de kleinste puntjes uitgekiend en wordt dan ook verschillende keren gecontroleerd en geverifieerd. Om te voldoen aan de strikte normen, hebben we samen met Cegelec en Close voor quasi elke ruimte individueel bekeken welke roosters er op welke plekken moesten komen en welke akoestische belasting de luchtgroepen in kwestie met zich zullen meebrengen. Onze expertise inzake luchtroosters en onze ervaring met gelijkaardige grote projecten maakt dat we voor studiebureaus en installateurs een waardevolle partner zijn bij het uitdenken en uitwerken van het verluchtingsconcept."

    • AGS-T
    • AWT-DG+inst.frame
    • AF-15-A
    • AFP-0-AG
    • QL-WE-RO
    • LVS
    • SL-A (Fixed blades)+subframe
    • FBA-1-KF
    • FBA-1-H-KF
    • VSD 35-1-AK-M/B00/C2/RAL
    • VSD 35-2-AK-M/B00/C2/RAL
    • VSD 35-3-AK-M/B00/C2/RAL
    • VSD 35-1-F/B00/C2/RAL
    • VSD 35-2-F/B00/C2/RAL
    • VSD 35-2-F/B00/C2/RAL
    • VSD 35-1-Varyset/B00/RAL
    • VSD 35-2-Varyset/B00/RAL
    • VSD 35-3-Varyset/B00/RAL
    • DUK-V
    • VDW-Q-Z-H-M
    • DLQL-P-Z-H-M
    • DLQ-AK-M
    • DLQ-C+cross bar
    • RFD-Q-A-M
    • SL-AG + inst.frame
    • Belimo AF 24/AF230
    • Belimo AF24S/AF230S
    • JZ-L
    • XSA 200-100-1-P-F
    • XSA 200-100-3-P-F
    • TVR-Easy
    • TVR-Easy
    • TVT-Easy
    • TVT-Easy
    • CS050 L=1000
    • CA 100 L=1000
    • CA 100 L=1500
    • TX
    • VFC
    • VFC-E01
    • VFL

    • Dankzij zijn drie-dimensioneel gebogen richtlamellen evenaart de nieuwe wervelrooster AIRNAMIC de perfectie met een hoog thermisch comfort en een akoestische ongeëvenaarheid

    • Met de inductie koelbalken multi-service SMART BEAM ontwikkelt TROX, partner van architect en ontwerper Hadi Teherani, de toekomst van klimaatsystemen

    • Dankzij een vernieuwend concept die de technologie van polymeer combineert, ontwerpt TROX het eerste geluiddempend plenum FLEXTRO, flexibel voor een maximum comfort en een verbeterde logistiek door zijn modulaire opbouw

    • Met 10 design variante en volgens RAL kleur naar keuze symboliseert het wervelrooster XARTO de geslaagde alliante tussen technologie en design

    TROX SERVICES

    production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

    Deel deze pagina

    Beveel deze pagina aan

    U kunt deze pagina delen door de link te delen.

    Velden met een ster (*) zijn verplichte velden.

    Contact

    Bedankt voor uw bericht!

    Uw aanbeveling is verzonden naar de ontvanger.

    Contact

    Wij zijn er om u te helpen.

    Wilt u het onderwerp van uw aanvraag en uw contactgegevens specificeren a.u.b.
    Tel.: +32 (0) 2/522 07 80

    Attachment (max. 10MB)
    Uw bericht
    Uw bericht aan

    Velden met een ster (*) zijn verplichte velden.

    Contact

    Bedankt voor uw bericht!

    Uw aanvraag is door ons ontvangen en wordt behandeld.
    Onze afdeling voor service-aanvragen zal op korte termijn contact met u opnemen.
    Voor algemene vragen over producten en diensten kunt u ons ook bereiken op:
    Tel.: +32 (0) 2/522 07 80

    Contact

    Wij zijn er om u te helpen.

    Wilt u het onderwerp van uw aanvraag en uw contactgegevens specificeren a.u.b.
    Tel.: +32 (0) 2/522 07 80

    Attachment (max. 10MB)
    Uw bericht
    Uw bericht voor

    Velden met een ster (*) zijn verplichte velden.

    Contact

    Bedankt voor uw bericht!

    Uw aanvraag is door ons ontvangen en wordt behandeld.
    Onze afdeling voor service-aanvragen zal op korte termijn contact met u opnemen.
    Voor algemene vragen over producten en diensten kunt u ons ook bereiken op:
    Tel.: +32 (0) 2/522 07 80

    TROX Logo
    Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.
    Cookie-instellingen
