VDW

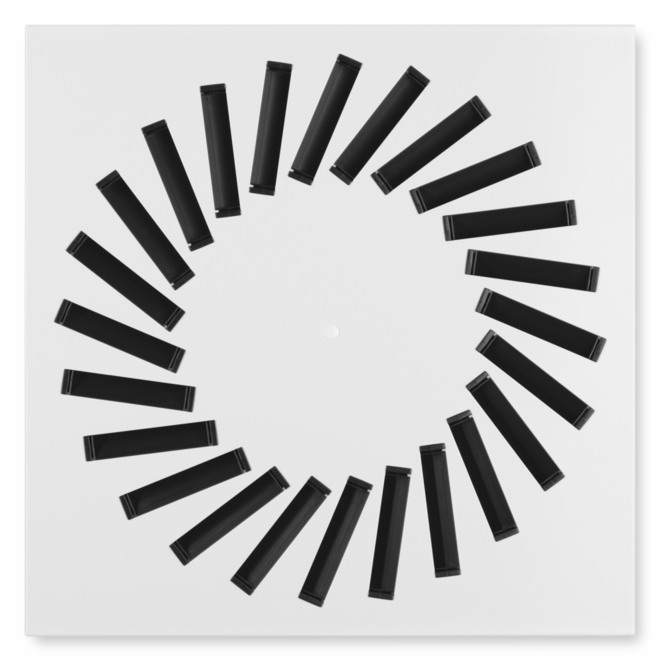

VDW-Q-Z/500×24

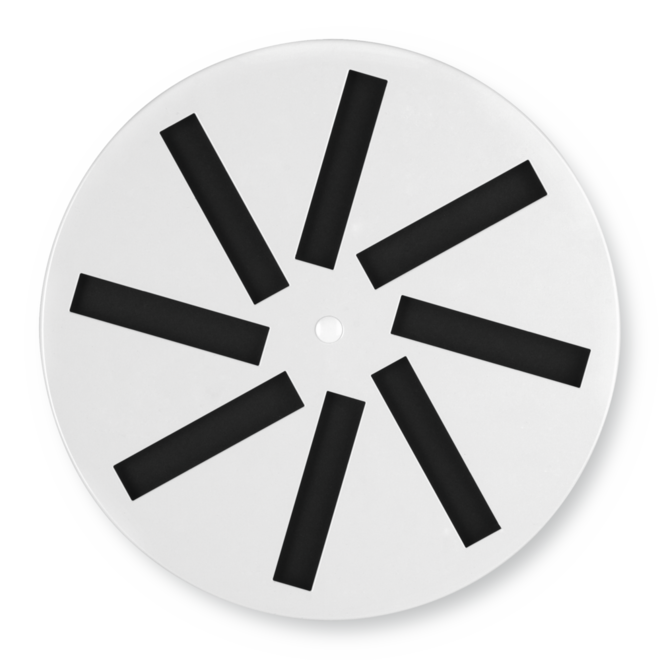

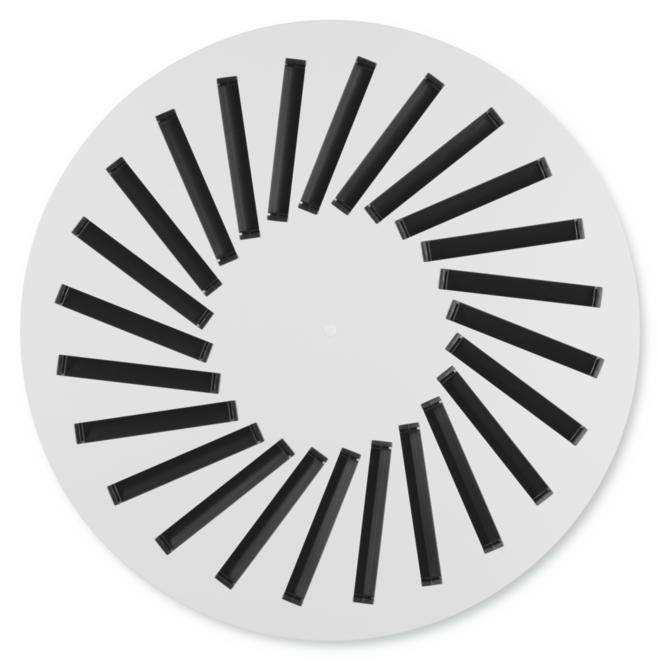

Rond frontrooster met witte luchtrichtelementen

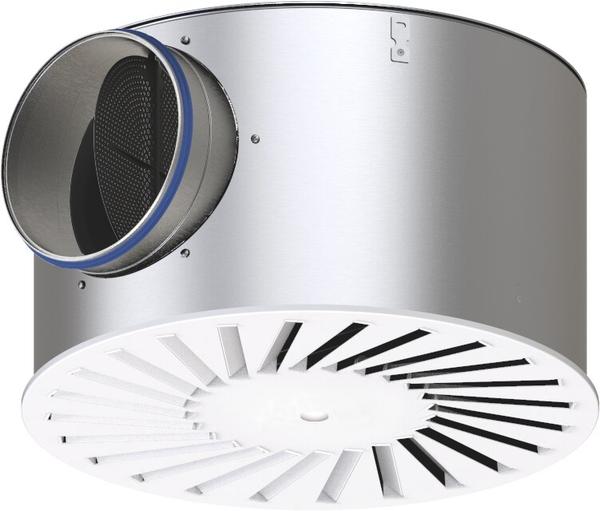

Aansluitkast met hoeveelheidsinstelling (optioneel)

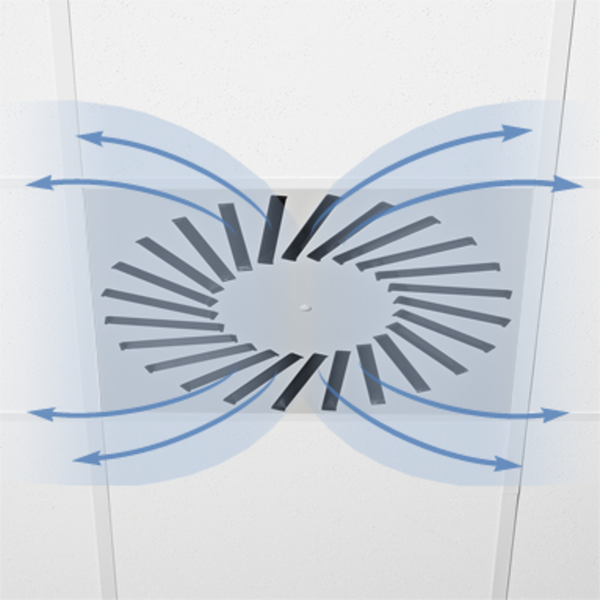

Tweezijdige, horizontale uitblaas

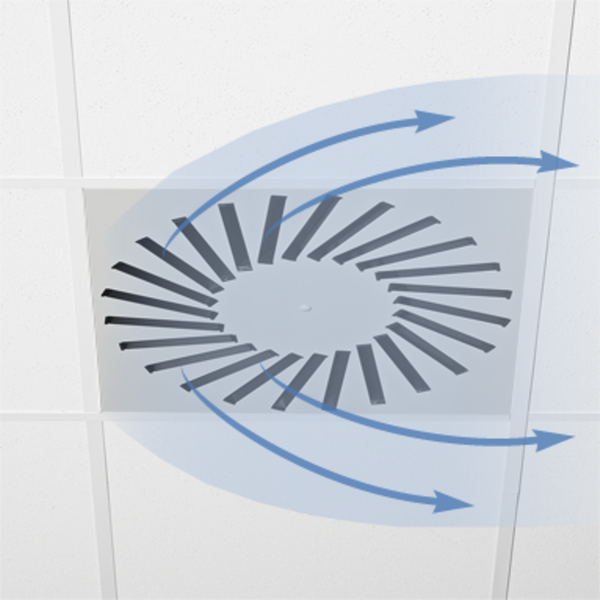

Eénzijdige, horizontale uitblaas

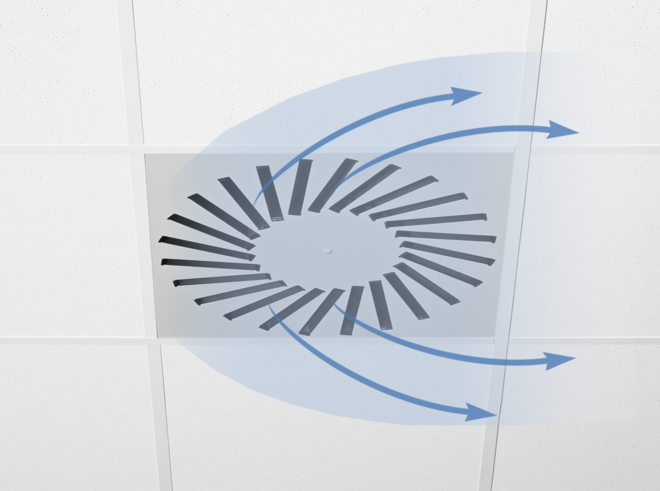

Wervelvormige, horizontale uitblaas

VDW

Met laag geluidvermogen voor comfortruimten, met afzonderlijke instelbare luchtrichtlamellen

Ronde en vierkante wervelroosters voor hoge luchtwisselingen

Nominale grootten 300, 400, 500, 600, 625, 825
Luchthoeveelheidsbereik 7 - 470 l/s of 25 - 1692 m³/h
Frontrooster van poedergecoat verzinkt staalplaat
Voor toevoer- en afvoerlucht
Voor constante en variabele luchthoeveelheden
Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
Tot 35-voudige luchtwisseling bij plaatsing in één baan met minimale hartafstand tussen de roosters van 0,9 m
Ideaal voor comfortruimten

Optionele uitrusting en toebehoren

Zichtzijde van het frontrooster in kleuren volgens RAL Classic, luchtrichtelementen zwart en wit
Luchtaansluiting horizontaal en verticaal
Aansluitkast met inregelklep, trekkoordverstelling en meetnippel

Initialize order code

Toepassing

Toepassing

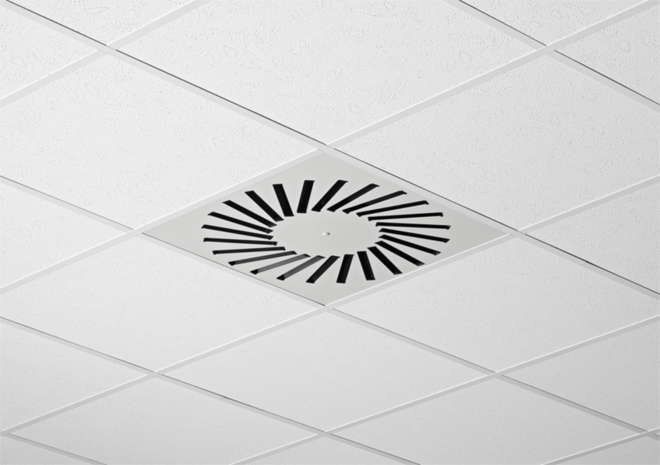

Wervelroosters serie VDW als toe- en afvoerrooster voor comfortruimten.
Esthetisch element voor opdrachtgevers en architecten met hoge eisen aan architectuur en design
Wervelvormige horizontale uitblaas voor mengventilatie
Efficiënte wervel met hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid (bij toevoer)
Afzonderlijk verstelbare luchtrichtelementen maken een individuele aanpassing aan de situatie mogelijk.
Voor constante en variabele luchthoeveelheden
Voor toevoertemperatuurverschillen van –12 tot +10 K
Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
Voor alle soorten plafondsystemen
Met randverbreding ook vrijhangende plaatsing mogelijk (bij toevoer)

Speciale kenmerken

Afzonderlijk verstelbare luchtrichtelementen voor aanpassing van de uitblaasrichting
Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
Luchtrichtelementen zwart en wit
Tot 35-voudige luchtwisseling bij plaatsing in één baan met minimale hartafstand tussen de roosters van 0,9 m

Nominale grootten

300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24, 625 × 54, 825 × 72

Toepassing

Wervelroosters serie VDW als toe- en afvoerrooster voor comfortruimten.
Esthetisch element voor opdrachtgevers en architecten met hoge eisen aan architectuur en design
Wervelvormige horizontale uitblaas voor mengventilatie
Efficiënte wervel met hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid (bij toevoer)
Afzonderlijk verstelbare luchtrichtelementen maken een individuele aanpassing aan de situatie mogelijk.
Voor constante en variabele luchthoeveelheden
Voor toevoertemperatuurverschillen van –12 tot +10 K
Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
Voor alle soorten plafondsystemen
Met randverbreding ook vrijhangende plaatsing mogelijk (bij toevoer)

Speciale kenmerken

Afzonderlijk verstelbare luchtrichtelementen voor aanpassing van de uitblaasrichting
Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
Luchtrichtelementen zwart en wit
Tot 35-voudige luchtwisseling bij plaatsing in één baan met minimale hartafstand tussen de roosters van 0,9 m

Nominale grootten

300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24, 625 × 54, 825 × 72

Beschrijving

Uitvoeringen

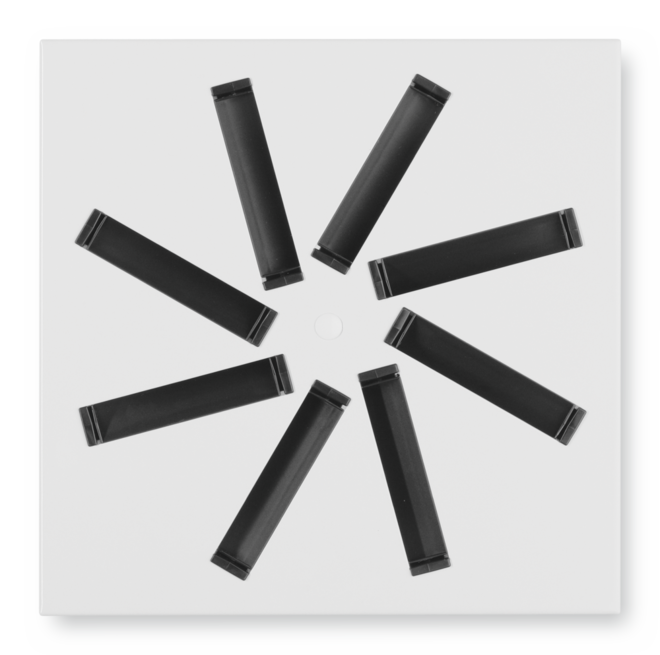

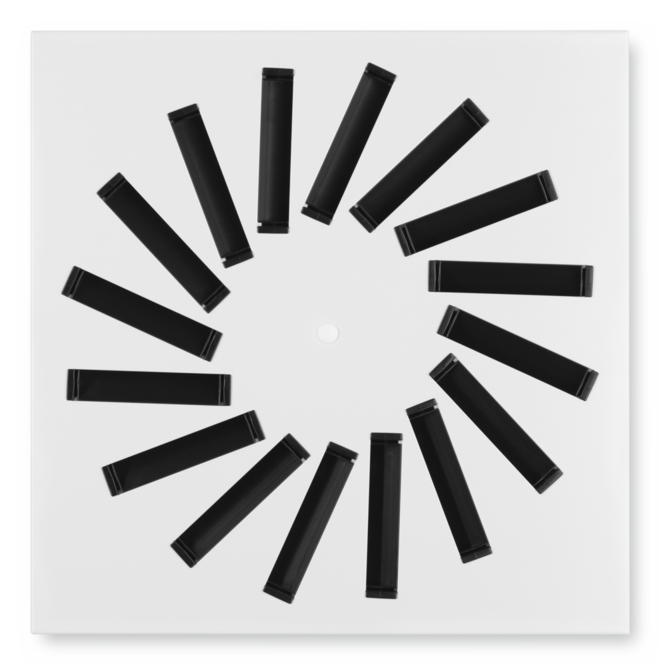

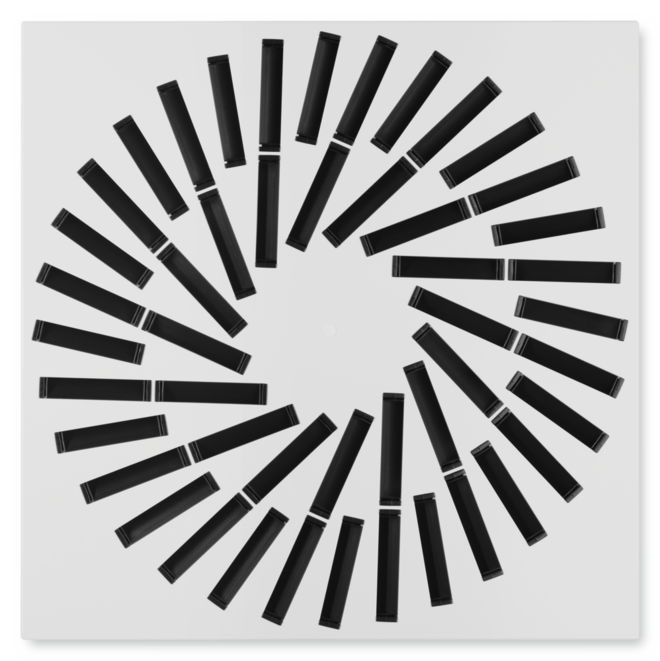

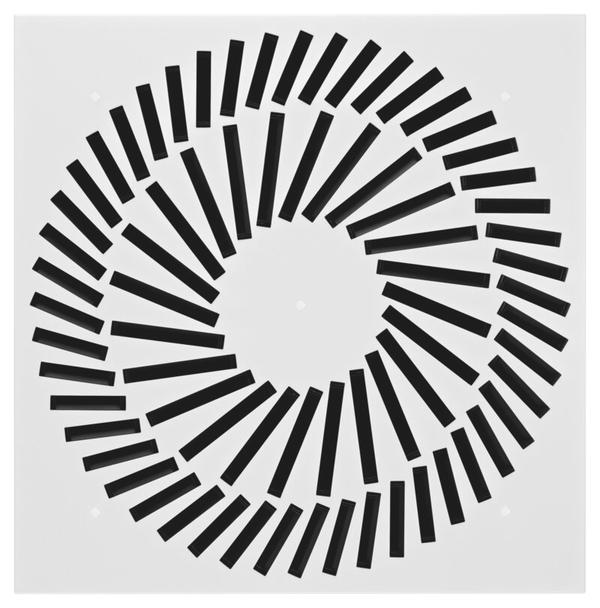

VDW-Q: Vierkant frontrooster

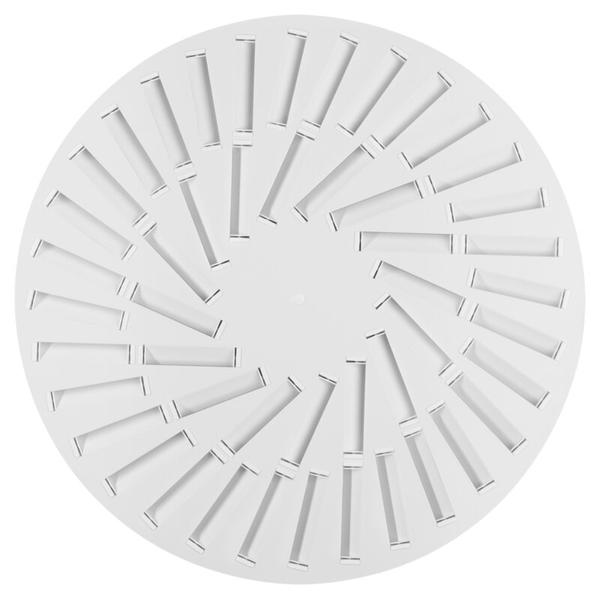

VDW-R: Rond frontrooster
VDW-*-Z: Toevoer
VDW-*-A: Afvoerlucht

Aansluiting

H: Horizontale aansluiting
V: Verticale aansluiting

Onderdelen en eigenschappen

Vierkant of rond frontrooster
Frontrooster met afzonderlijk instelbare luchtrichtelementen
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling (optioneel)

Aanbouwdelen

M: Hoeveelheidsinstelling
MN: Meetnippel en inregelklep met trekkoord voor inregelen met gemonteerd frontrooster

Toebehoren

Lipafdichting

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

Materialen en afwerking

Frontrooster van verzinkt staalplaat
V, H: Aansluitkast en traverse van verzinkt staalplaat
X: Aansluitkast van kunststof en verzinkt staalplaat
Luchtrichtelementen van kunststof, volgens UL 94, V-0, vlamwerend
Lipafdichting van rubber
Zichtzijde van het frontrooster poedergecoat RAL 9010, wit
P1: poedercoating, kleur volgens RAL Classic
Luchtrichtelementen toevoer overeenkomstig RAL 9005, zwart, afvoer geen luchtrichtelementen
Q11: Luchtrichtelementen afvoerlucht overeenkomstig RAL 9005, zwart
Q21: Luchtrichtelementen toevoer en afvoer overeenkomstig RAL 9010, wit

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Testen en reiniging volgens VDI 6022

Uitvoeringen

VDW-Q: Vierkant frontrooster
VDW-R: Rond frontrooster
VDW-*-Z: Toevoer
VDW-*-A: Afvoerlucht

Aansluiting

H: Horizontale aansluiting
V: Verticale aansluiting

Onderdelen en eigenschappen

Vierkant of rond frontrooster
Frontrooster met afzonderlijk instelbare luchtrichtelementen
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling (optioneel)

Aanbouwdelen

M: Hoeveelheidsinstelling
MN: Meetnippel en inregelklep met trekkoord voor inregelen met gemonteerd frontrooster

Toebehoren

Lipafdichting

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

Materialen en afwerking

Frontrooster van verzinkt staalplaat
V, H: Aansluitkast en traverse van verzinkt staalplaat
X: Aansluitkast van kunststof en verzinkt staalplaat
Luchtrichtelementen van kunststof, volgens UL 94, V-0, vlamwerend
Lipafdichting van rubber
Zichtzijde van het frontrooster poedergecoat RAL 9010, wit
P1: poedercoating, kleur volgens RAL Classic
Luchtrichtelementen toevoer overeenkomstig RAL 9005, zwart, afvoer geen luchtrichtelementen
Q11: Luchtrichtelementen afvoerlucht overeenkomstig RAL 9005, zwart
Q21: Luchtrichtelementen toevoer en afvoer overeenkomstig RAL 9010, wit

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Testen en reiniging volgens VDI 6022

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Schematische weergave, VDW met aansluitkast met horizontale aansluiting

A VDW-Q
B VDW-R
① Frontrooster
② Middenschroefbevestiging
③ Verstelbaar luchtrichtelement
④ Aansluitkast
⑤ Traverse
⑥ Ophanggaten
⑦ Aansluittuit
Optioneel
⑧ Lipafdichting
⑨ Inregelklep
⑩ Meetnippel
⑪ Groen trekkoord, inregelklep sluiten
⑫ Wit trekkoord, inregelklep openen
⑬ Meetslang
⑭ Aansluitvarianten

Functiebeschrijving

Wervelroosters voeren de lucht wervelend toe in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met wervelroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.

Wervelroosters serie VDW hebben verstelbare luchtrichtelementen Verschillende uitblaasrichtingen maken aanpassing aan de plaatselijke situatie mogelijk. Horizontale uitblaas met alzijdige, twee- of éénzijdige uitblaas. Verticale uitblaas, uitsluitend voor verwarming, is ook mogelijk. Het toevoertemperatuurverschil kan –12 tot +10 K zijn.

Een inregelklep (optioneel) vereenvoudigt het inregelen van de luchthoeveelheid. Meetnippel en inregelklep met trekkoord, als optie, maken inregelen mogelijk met gemonteerd frontrooster.

Voor eenheid in vormgeving kan de serie VDW ook als afvoerrooster toegepast worden. De luchtrichtelementen zijn bij afvoerlucht niet nodig.

Functiebeschrijving

Een inregelklep (optioneel) vereenvoudigt het inregelen van de luchthoeveelheid. Meetnippel en inregelklep met trekkoord, als optie, maken inregelen mogelijk met gemonteerd frontrooster.

Voor eenheid in vormgeving kan de serie VDW ook als afvoerrooster toegepast worden. De luchtrichtelementen zijn bij afvoerlucht niet nodig.

Nominale grootten	300, 400, 500, 600, 625, 825 mm
Minimale luchthoeveelheid, bij Δt_Z = –6 K	7 – 99 l/s of 25 – 357 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A)	80 – 470 l/s of 288 – 1692 m³/h
Toevoerluchttemperatuurverschil	–12 tot +10 K

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De minimale luchthoeveelheden gelden voor een toevoerluchttemperatuurverschil van –6 K.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A) bij 0° klepstand.

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De minimale luchthoeveelheden gelden voor een toevoerluchttemperatuurverschil van –6 K.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A) bij 0° klepstand.

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

VDW-*-Z-H (toevoer), geluidvermogen en drukverlies

Nominale grootte	V		Klepstand
Nominale grootte	V		0°		45°		90°
Nominale grootte	V		Δp_t	L_WA	Δp_t	L_WA	Δp_t	L_WA
Nominale grootte	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
300 × 8	7	26	1	<15	1	<15	1	<15
300 × 8	35	126	15	23	18	22	30	24
300 × 8	60	216	45	39	53	38	87	40
300 × 8	85	306	91	50	105	50	174	51
400 × 16	13	46	1	<15	1	<15	1	<15
400 × 16	60	216	13	22	15	23	28	25
400 × 16	100	360	36	38	42	39	78	42
400 × 16	140	504	71	50	83	50	154	54
500 × 24	19	70	1	<15	1	<15	3	<15
500 × 24	70	252	11	19	14	19	34	24
500 × 24	125	450	35	38	45	37	108	42
500 × 24	175	630	68	50	89	49	212	54
600 × 24, 625 × 24	28	102	1	<15	1	<15	2	<15
600 × 24, 625 × 24	105	378	11	20	15	21	33	22
600 × 24, 625 × 24	165	594	26	34	37	34	83	36
600 × 24, 625 × 24	260	936	65	50	91	51	205	55
600 × 48	40	145	1	<15	2	<15	5	<15
600 × 48	130	468	12	21	18	23	50	29
600 × 48	210	756	32	37	47	40	131	45
600 × 48	305	1098	67	50	98	55	276	60
625 × 54	52	186	2	<15	2	<15	7	<15
625 × 54	140	504	13	22	16	24	48	33
625 × 54	225	810	34	38	41	39	125	51
625 × 54	310	1116	64	50	77	52	238	64
825 × 72	99	357	2	<15	4	<15	10	<15
825 × 72	225	810	13	24	21	27	51	33
825 × 72	400	1440	41	44	65	49	161	54
825 × 72	470	1692	56	50	90	57	222	61

VDW-*-Z-V (toevoer), geluidvermogen en drukverlies

Nominale grootte	V		Klepstand
Nominale grootte	V		0°		45°		90°
Nominale grootte	V		Δp_t	L_WA	Δp_t	L_WA	Δp_t	L_WA
Nominale grootte	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
300 × 8	7	26	1	<15	1	<15	1	<15
300 × 8	30	108	12	20	14	20	22	21
300 × 8	55	198	41	38	46	38	74	39
300 × 8	80	288	87	50	98	51	157	52
400 × 16	13	46	1	<15	1	<15	1	<15
400 × 16	55	198	11	21	13	20	26	20
400 × 16	100	360	38	39	44	40	85	40
400 × 16	140	504	74	50	86	51	167	52
500 × 24	19	70	1	<15	1	<15	3	<15
500 × 24	70	252	10	18	14	21	35	24
500 × 24	125	450	31	36	45	40	112	43
500 × 24	180	648	65	50	94	54	233	59
600 × 24, 625 × 24	28	102	1	<15	1	<15	2	<15
600 × 24, 625 × 24	100	360	10	22	13	23	30	26
600 × 24, 625 × 24	170	612	28	38	38	40	87	43
600 × 24, 625 × 24	240	864	56	50	75	54	174	57
600 × 48	40	145	1	<15	2	<15	4	<15
600 × 48	120	432	10	22	16	26	39	31
600 × 48	200	720	27	38	43	44	109	48
600 × 48	280	1008	53	50	85	58	214	63
625 × 54	52	186	2	<15	3	<15	7	<15
625 × 54	130	468	10	23	16	26	42	33
625 × 54	210	756	27	38	42	44	109	49
625 × 54	290	1044	51	50	81	59	208	62
825 × 72	99	357	3	<15	4	<15	10	<15
825 × 72	210	756	11	25	17	27	46	28
825 × 72	320	1152	26	39	39	42	107	42
825 × 72	430	1548	47	50	70	55	193	54

Wervelrooster met vierkant of rond frontrooster. Als toe- of afvoerluchtrooster voor comforttoepassingen met maximaal 35-voudige luchtwisseling. Frontrooster met afzonderlijk verstelbare lamellen voor wervelvormige horizontale met hoge inductie. Voor inbouw in alle soorten verlaagde plafonds.

Rooster gereed voor montage, opgebouwd uit het frontrooster met radiaal geplaatste, afzonderlijk verstelbare zwarte of witte luchtrichtelementen en een aansluitkast, bij toevoerlucht met luchtverdeelelement, horizontale of verticale aansluiting, traverse en boringen of ophangogen voor montage.

Middenschroefbevestiging van het frontrooster aan de traverse, afgedekt met een sierdop.

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Afzonderlijk verstelbare luchtrichtelementen voor aanpassing van de uitblaasrichting
Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
Luchtrichtelementen zwart en wit
Tot 35-voudige luchtwisseling bij plaatsing in één baan met minimale hartafstand tussen de roosters van 0,9 m

Materialen en afwerking

Frontrooster van verzinkt staalplaat
V, H: Aansluitkast en traverse van verzinkt staalplaat
X: Aansluitkast van kunststof en verzinkt staalplaat
Luchtrichtelementen van kunststof, volgens UL 94, V-0, vlamwerend
Lipafdichting van rubber
Zichtzijde van het frontrooster poedergecoat RAL 9010, wit
P1: poedercoating, kleur volgens RAL Classic
Luchtrichtelementen toevoer overeenkomstig RAL 9005, zwart, afvoer geen luchtrichtelementen
Q11: Luchtrichtelementen afvoerlucht overeenkomstig RAL 9005, zwart
Q21: Luchtrichtelementen toevoer en afvoer overeenkomstig RAL 9010, wit

Technische gegevens

Nominale grootten: 300, 400, 500, 600, 625, 825 mm
Minimale luchthoeveelheid, bij Δt_Z = –6 K: 7 – 99 l/s of 25 – 357 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A): 80 – 470 l/s of 288 – 1692 m³/h
Toevoertemperatuurverschil: –12 bis +10 K

Selectiegegevens

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Stromingsgeluid

L_WA _______________________ [dB(A)]

Middenschroefbevestiging van het frontrooster aan de traverse, afgedekt met een sierdop.

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Afzonderlijk verstelbare luchtrichtelementen voor aanpassing van de uitblaasrichting
Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
Luchtrichtelementen zwart en wit
Tot 35-voudige luchtwisseling bij plaatsing in één baan met minimale hartafstand tussen de roosters van 0,9 m

Materialen en afwerking

Frontrooster van verzinkt staalplaat
V, H: Aansluitkast en traverse van verzinkt staalplaat
X: Aansluitkast van kunststof en verzinkt staalplaat
Luchtrichtelementen van kunststof, volgens UL 94, V-0, vlamwerend
Lipafdichting van rubber
Zichtzijde van het frontrooster poedergecoat RAL 9010, wit
P1: poedercoating, kleur volgens RAL Classic
Luchtrichtelementen toevoer overeenkomstig RAL 9005, zwart, afvoer geen luchtrichtelementen
Q11: Luchtrichtelementen afvoerlucht overeenkomstig RAL 9005, zwart
Q21: Luchtrichtelementen toevoer en afvoer overeenkomstig RAL 9010, wit

Technische gegevens

Nominale grootten: 300, 400, 500, 600, 625, 825 mm
Minimale luchthoeveelheid, bij Δt_Z = –6 K: 7 – 99 l/s of 25 – 357 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A): 80 – 470 l/s of 288 – 1692 m³/h
Toevoertemperatuurverschil: –12 bis +10 K

Selectiegegevens

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Stromingsgeluid

L_WA _______________________ [dB(A)]

Serie
VDW Wervelrooster

Uitvoering
R Rond
Q Vierkant

Installatie
Z Toevoer
A Afvoer

Aansluiting
H Horizontaal
V Verticaal

Inregelklep voor luchthoeveelheidsinstelling
       Geen vermelding: zonder
M       Met
MN       Met trekkoord en meetnippel (alleen bij aansluitkast H)

Toebehoren
Geen vermelding: zonder
L Met lipafdichting

Nominale grootte [mm]
300 × 8
400 × 16
500 × 24
600 × 24
600 × 48
625 × 24

Alleen VDW-Q
625 × 54
825 × 72

Kleur luchtrichtelementen
       Geen opgaaf: toevoer zwarte luchtrichtlamellen, afvoer geen luchtrichtlamellen
Q11       Afvoer: zwarte luchtrichtelementen
Q21       Toevoer witte luchtrichtlamellen,
       Afvoer witte luchtrichtlamellen

Oppervlak (zichtzijde)
Geen vermelding: Poedergecoat, RAL 9010, wit
P1 Poedergecoat, RAL Classic kleur opgeven.

       Glansgraad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle andere RAL-kleuren 70 %

Bestelvoorbeeld: VDW–Q–Z–H–MN–L/600×24/Q21/P1–RAL 9006

Bouwvorm	Vierkant
Installatie	Toevoerlucht
Aansluiting	Horizontaal
Inregelklep voor luchthoeveelheidsinstelling	Met trekkoord en meetnippel
Toebehoren	Lipafdichting
Nominale grootte	600 × 24
Kleur luchtrichtelementen	Wit
Oppervlak (zichtzijde)	RAL 9006, witaluminium, glansgraad 30 %

Uitvoeringen, Afmetingen en gewichten, Productdetails

VDW-Q-Z/300×8

VDW-Q-*-H

Hoog comfort in Top-Design

In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

Uitvoering

Wervelrooster met vierkant frontrooster
Aansluitkast met horizontale aansluiting

Nominale grootten

300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24, 625 × 54, 825 × 72

Onderdelen en eigenschappen

Vierkant frontrooster
Aansluitkast met horizontale aansluiting
Vierkante opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Meetnippel in inregelklep met trekkoord voor luchthoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

VDW-Q-*-V

Hoog comfort in Top-Design

Uitvoering

Wervelrooster met vierkant frontrooster
Aansluitkast met verticale aansluiting

Nominale grootten

300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24, 625 × 54, 825 × 72

Onderdelen en eigenschappen

Vierkant frontrooster
Aansluitkast met verticale aansluiting
Ronde opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

VDW-R-*-H

Hoog comfort in Top-Design

Uitvoering

Wervelrooster met rond frontrooster
Aansluitkast met horizontale aansluiting

Nominale grootten

300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24

Onderdelen en eigenschappen

Rond frontrooster
Aansluitkast met horizontale aansluiting
Ronde opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Meetnippel in inregelklep met trekkoord voor luchthoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

VDW-R-*-V

Hoog comfort in Top-Design

Uitvoering

Wervelrooster met rond frontrooster
Aansluitkast met verticale aansluiting

Nominale grootten

300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24

Onderdelen en eigenschappen

Rond frontrooster
Aansluitkast met verticale aansluiting
Ronde opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

VDW-Q-*-H

Hoog comfort in Top-Design

Uitvoering

Wervelrooster met vierkant frontrooster
Aansluitkast met horizontale aansluiting

Nominale grootten

300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24, 625 × 54, 825 × 72

Onderdelen en eigenschappen

Vierkant frontrooster
Aansluitkast met horizontale aansluiting
Vierkante opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Meetnippel in inregelklep met trekkoord voor luchthoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

VDW-Q-*-V

Hoog comfort in Top-Design

Uitvoering

Wervelrooster met vierkant frontrooster
Aansluitkast met verticale aansluiting

Nominale grootten

300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24, 625 × 54, 825 × 72

Onderdelen en eigenschappen

Vierkant frontrooster
Aansluitkast met verticale aansluiting
Ronde opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

VDW-R-*-H

Hoog comfort in Top-Design

Uitvoering

Wervelrooster met rond frontrooster
Aansluitkast met horizontale aansluiting

Nominale grootten

300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24

Onderdelen en eigenschappen

Rond frontrooster
Aansluitkast met horizontale aansluiting
Ronde opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Meetnippel in inregelklep met trekkoord voor luchthoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

VDW-R-*-V

Hoog comfort in Top-Design

Uitvoering

Wervelrooster met rond frontrooster
Aansluitkast met verticale aansluiting

Nominale grootten

300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24

Onderdelen en eigenschappen

Rond frontrooster
Aansluitkast met verticale aansluiting
Ronde opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

Vierkant frontrooster met horizontale aansluitkast

VDW-Q-*-H

Gewichtsopgaven gelden voor uitvoering toevoer

VDW-Q-*-V

Gewichtsopgaven gelden voor uitvoering toevoer

VDW-R-*-H

Gewichtsopgaven gelden voor uitvoering toevoer

VDW-R-*-V

Gewichtsopgaven gelden voor uitvoering toevoer

Frontrooster VDW-Q

VDW-Q

n = aantal luchtrichtelementen

VDW-R

n = aantal luchtrichtelementen

Inbouwvoorbeelden, Inbouwdetails, Ingebruikstelling, Kenmerken en definities

Inbouw in systeemplafond

VDW-Q met zwarte luchtrichtelementen

Inbouw in plafond met vierkante aansluitkast

① Luchtkanaal
② Ophanggaten
③ Frontrooster

Luchtaansluiting horizontaal
Vier ophanggaten
Montage met draad, draadeinden of noniushangers door derden

Inbouw en inbedrijfname

Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
Inbouw in plafond
Vrijhangende plaatsing alleen met randverbreding (bij toevoer)
Luchtaansluiting horizontaal of verticaal
Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling

Schematische weergave ter verduidelijking van het inbouwdetail.

Inbouw en inbedrijfname

Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
Inbouw in plafond
Vrijhangende plaatsing alleen met randverbreding (bij toevoer)
Luchtaansluiting horizontaal of verticaal
Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling

Schematische weergave ter verduidelijking van het inbouwdetail.

AK-Uni-...-MN Hoeveelheidsinstelling

① Klepblad
② Wit trekkoord, klep openen

Open, 0°

Inregelen

Als er meerdere roosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.

Plafondroosters met universele aansluitkast en inregelklep (uitvoering -M): Bij gedemonteerd frontrooster is de inregelklep bedienbaar, die van 0 tot 90° traploos verstelbaar is
Plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (uitvoering -MN): Met twee trekkoorden (wit en groen) kan de hoeveelheidsinstelling ook met gemonteerd rooster bediend worden.

Luchthoeveelheidsmeting

Bij plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (Uitvoering -MN) kan de luchthoeveelheid ingesteld worden met gemonteerd frontrooster.

Meetslang aan drukmeter aansluiten
Werkdruk aflezen
Luchthoeveelheid als uit de grafiek aflezen of berekenen
Indien nodig, met de trekkoorden de klep verstellen

Voor elke aansluitkast AK-Uni is een grafiek beschikbaar.

Inregelen

Als er meerdere roosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.

Plafondroosters met universele aansluitkast en inregelklep (uitvoering -M): Bij gedemonteerd frontrooster is de inregelklep bedienbaar, die van 0 tot 90° traploos verstelbaar is
Plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (uitvoering -MN): Met twee trekkoorden (wit en groen) kan de hoeveelheidsinstelling ook met gemonteerd rooster bediend worden.

Luchthoeveelheidsmeting

Bij plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (Uitvoering -MN) kan de luchthoeveelheid ingesteld worden met gemonteerd frontrooster.

Meetslang aan drukmeter aansluiten
Werkdruk aflezen
Luchthoeveelheid als uit de grafiek aflezen of berekenen
Indien nodig, met de trekkoorden de klep verstellen

Voor elke aansluitkast AK-Uni is een grafiek beschikbaar.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van een rond frontrooster

ØD₂ [mm]

Diameter van een rond roosteraanzicht

ØD₃ [mm]

Diameter van een ronde aansluitkast

□Q₁ [mm]

Buitenafmetingen van een vierkant frontrooster

□Q₂ [mm]

Afmetingen van een vierkant roosteraanzicht

□Q₃ [mm]

Afmetingen van een vierkante aansluitkast

H₁ [mm]

Hoogte van onderkant plafond tot onderkant frontrooster

H₂ [mm]

Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

H₃ [mm]

Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

A [mm]

Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

C [mm]

Lengte van de aansluittuit

m [kg]

Gewicht (massa)

Definities

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

Δt_z [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δp_t [Pa]

Totaal drukverlies

A_eff [m²]

Effectief uitblaasoppervlak

Alle geluidvermogens zijn gebaseerd op 1 pW.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van een rond frontrooster

ØD₂ [mm]

Diameter van een rond roosteraanzicht

ØD₃ [mm]

Diameter van een ronde aansluitkast

□Q₁ [mm]

Buitenafmetingen van een vierkant frontrooster

□Q₂ [mm]

Afmetingen van een vierkant roosteraanzicht

□Q₃ [mm]

Afmetingen van een vierkante aansluitkast

H₁ [mm]

Hoogte van onderkant plafond tot onderkant frontrooster

H₂ [mm]

Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

H₃ [mm]

Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

A [mm]

Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

C [mm]

Lengte van de aansluittuit

m [kg]

Gewicht (massa)

Definities

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

Δt_z [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δp_t [Pa]

Totaal drukverlies

A_eff [m²]

Effectief uitblaasoppervlak

Alle geluidvermogens zijn gebaseerd op 1 pW.

Downloads

Productinformatie

Type VDW

PD – VDW – 1 Technical Leaflet 2,7 MB pdf

Certificaten

Declaration of hygiene conformity Type VDW

VDW_HC_2020_06_08_DE_en Hygiene certificate 1,6 MB pdf
Environmental Product Declaration VDW

VDW_EPD_2024_03_DE_en Environmental Product Declarations 450 KB pdf

Handleidingen

Installation Manual - Air terminal devices

1,1 MB pdf

Referenties

BGL BNP Paribas – CBK II

Het nieuwe gebouwencomplex BGL BNP Paribas wordt herkend als een stedelijk monument, aan de ingang van het Plateau van Kirchberg. Het is gelegen in de buurt van de oostelijke poort van de stad Luxemburg. De site bestaat uit twee gebouwen, een gebouw van zeven niveaus, en een torengebouw van 16 niveaus. Het gebouw beslaat meer dan 48.000 m²

Beide gebouwen zijn gelegen aan de Avenue JF Kennedy en de Rue E. Steichen. Ze werden ook gelinkt aan het bestaande gebouw CBK. De verbinding tussen beide gebouwen heeft een veelheid aan functies gekregen. Zo Er bevinden zich verschillende ruimtes, zoals een onthaal, een klantendienst, een auditorium, een fitness, verschillende restaurants, ...

Project : BGL BNP PARIBAS - CBK II

Locatie: Kirchberg - Luxembourg

Gerealiseerd in : 2014 - 2015

Studiebureau: Goblet Lavandier & Associés

Architect: M3 Architectes

Installateurs: Cofely Axima Bruxelles

Producten: Diffusers VSD, RFD, VDW, TDF ; Straaldüsen DUK-V; Jaloeziekleppen JZ, VFR; Debietregelaars VARYCONTROL TVR, TVZ, VFL, AK; geluidsdempers CA

Phenix 5

Phenix 5 is onderdeel van het project dat werd ontwikkeld om de stad Charleroi te heropwaarderen. Het werd gefinancierd met Europese fondsen. Phenix 5 is het nieuwe bioscoopcomplex van de stad. Het bestaat uit vier zalen, een brasserie en een kunstcentrum. Phenix 5 is gevestigd in het voormalige gebouw van de Nationale Bank van de “Porte des Arts".

Project: Phenix 5

Locatie: Charleroi

Gerealiseerd in: 2010 - 2015

Studiebureau: Greisch, Berger, Daidalos-Wascos

Architect: AM L'Escaut - bureau Vers plus de bien-être (V+)

Installateur: Imtech Naninne

Producten: Debietregelaars TVJ-Easy; Brandkleppen FKA-EU, FKRS-EU; Diffusers ADLR, VDW ; Jaloeziekleppen WG, WGK; Straaldüsen DUK; Muurroosters SL

Arsonic

Na de heropening van het Alhambra in 2014, werd een tweede concertzaal geopend in Bergen in het begin van 2015. De oude brandweerkazerne, gelegen aan de Rue de Nimy, dichtbij het centrum van Bergen, is gerenoveerd en omgebouwd. Arsonic werd officieel geopend in april, voor "Bergen, Culturele Hoofdstad van Europa 2015".

Deze nieuwe concertzaal en tentoonstellingsruimte moet Bergen op de kaart van de internationale muziekscène plaatsen.

Het gebouw beslaat meer dan 2.500 m², verspreid over drie niveaus. Het kloppende hart van het gebouw is de grote zaal met een capaciteit van 250 tot 300 toeschouwers en meer flexibele tribunes

Project: ARSONIC

Locatie: Bergen

Gerealiseerd in: 2014 - 2015

Studiebureau: Greisch

Architect: V+

Installateurs: Imtech Naninne

Producten: Geluidsdempers (XSA, MSA), Brandkleppen (FKRS-EU, FKA-EU, FKR-EU), Roosters (VDW, FBA, VSD, TRS-R, LVS, AT) ; Debietregelaars (VFL, TVZ-TVA, TVJ, RN)

NAVO Hoofdkwartier Brussel

Sinds de start van de bouw in 2010 is de Boulevard Leopold III in Brussel het toneel van een van de grootste Belgische bouwprojecten van de afgelopen decennia: de realisatie van het nieuwe NAVO-hoofdkwartier. Het minste dat gezegd kan worden over de nieuwe site is dat deze enorm is, met zijn 250.000 vierkante meter. Dit ultra moderne gebouw zal plaats bieden aan een aantal verschillende functies, zoals kantoren, restaurants, een bank, winkels en sportfaciliteiten, verspreid over zeven niveaus.

Het bestaande gebouw van de NAVO, dat in gebruik is sinds 1967 en tegenover de bouwplaats van het nieuwe hoofdkantoor staat, voldoet niet langer aan de strikte eisen inzake veiligheid, functionaliteit, flexibiliteit, bereikbaarheid en energiebeheer. Het was hoog tijd om te verhuizen naar een nieuw gebouw. Om te voldoen aan deze strenge eisen, besloot de NAVO om te beginnen met de bouw van een nieuw gebouw om al zijn werknemers te huisvesten. Hiervoor organiseerde zij een internationale architectuurwedstrijd in de jaren negentig. Ze kozen voor het ontwerp van de Britse architecten multinational Skidmore, Owings & Merrill ( SOM) en de Assar architecten uit Brussel. BAM werd gekozen als algemene aannemer van het project. De bouw van het nieuwe kantoor in Brussel begon in oktober 2010. De voorziene einddatum wordt gepland in de zomer van 2016.

SYMBOLISCH DESIGN

Volgens de architect symboliseert het nieuwe gebouw de kernwaarden van de organisatie: de alliantie en de integratie tussen de 28 leden van de militaire alliantie, die hun krachten verenigen voor een betere toekomst. Het symboliseert een ineenstrengeling van 'vingers' die uitgaan van een gemeenschappelijke basis. Volgens het SOM weerspiegelt het gebouw de overgang van een strategie van oppositie en preventie naar een strategie van eenwording en integratie.

Als alles goed gaat, zullen de 4.000 personeelsleden in de zomer van 2016 naar het nieuwe hoofdkantoor verhuizen. Op het vlak van energie is het complex quasi volledig zelfbedruipend. De architecten gingen uit van een laagenergieconcept. De gebouwschil is uitstekend geïsoleerd en wordt zo luchtdicht mogelijk opgebouwd, door het gebruik van gerecycleerde sloopmaterialen en groene daken. De kantoren kunnen genieten van passieve verwarming en koeling via een betonkernactiveringssysteem. Leidingen in de betonnen vloeren zorgen ervoor dat het binnenklimaat voortdurend op peil blijft. Ook het mechanische ventilatiesysteem met warmterecuperatie neemt een deel van de interne klimatisatie op zich. Thermische zonnepanelen staan in voor de productie van warm water in het zwembad en de douches. De verlichting –in totaal meer dan 60.000 armaturen– wordt gestuurd via aanwezigheidsdetectie, en de lichtintensiteit in de kantoren is daglichtafhankelijk. Het gebouw biedt zijn gebruikers persoonlijk comfort en ideale werkomstandigheden. Veel roosters en debietregelaars werden geleverd voor een aangename continue luchttoevoer.

PLAFONDROOSTERS

Om aan deze richtlijnen te voldoen, hebben installateurs een beroep gedaan op TROX. “TROX heeft voor de bouw verschillende producten aangeleverd. De belangrijkste producten echter, in de grootste hoeveelheden aangeleverd, zijn drie soorten roosters en de VFC debietregelaar", zegt Hugues Sirjacobs van het Belgische verkoopsteam.

“In de bureaus komen er (alles opgeteld) een zeshonderdtal plafondroosters van het type VDW, met de hand verstelbare wervelroosters die voor een optimale vermenging van de aanwezige en de ingeblazen lucht zorgen. Doordat luchtsnelheid en straaltemperatuur op die manier sneller afgebouwd worden, is er van grote temperatuurverschillen en koude tocht geen sprake. Dit zorgt voor een erg comfortabele, quasi onopgemerkte manier van verluchten."

Een tweede type dat in het nieuwe NAVO-complex veelvuldig zal worden toegepast, zijn de DUK-roosters, straaldüsen die de lucht aan een hoge snelheid inblazen. “Deze komen vooral van pas in grotere ruimtes met hoge plafonds, waar een gelijkmatige luchttoevoer door middel van plafondroosters niet opportuun is," licht Sirjacobs toe. “Door hun moderne uiterlijk passen ze perfect in hedendaagse gebouwen. Hun gestroomlijnde vormgeving zorgt bovendien voor een groot akoestisch comfort. Het gaat in totaal om tweehonderd stuks."

VLOERROOSTERS EN DEBIETREGELAARS

Een derde type dat binnenkort pas geleverd wordt, zijn de FBA-roosters. Dit zijn ronde aluminium vloerroosters die ontworpen zijn voor hoge belastingen en die door hun mogelijkheden aan oppervlaktestructuren en kleuren ook op esthetisch vlak een meerwaarde kunnen bieden. “Belangrijke troeven zijn dat ze geen geluidshinder met zich meebrengen en dat de vloertegels met geïntegreerde roosters bij een eventuele herinrichting probleemloos verwisseld kunnen worden. Net als de VDW-roosters zorgen de FBA-roosters voor een goede vermenging van de aanwezige lucht. De personen in het gebouw zullen met andere woorden weinig tot niets merken van eventuele temperatuurverschillen. In het NAVO-complex worden binnenkort ongeveer vierduizend van deze vloerroosters geïnstalleerd."

Behalve een vijfduizendtal luchtroosters leverde TROX ook tienduizend VFC-luchtkleppen. Deze ronde luchthoeveelheidsregelaars garanderen zowel bij constante als variabele ventilatiedebieten een continue luchttoevoer, en dat op een onafhankelijke, mechanische wijze.

“Onze producten hebben hun waarde voordien al bewezen in andere grote, complexe projecten, bijvoorbeeld in het Europees Parlement. Qua omvang steekt dit project er echter bovenuit. Het is bovendien een werf die met argusogen bekeken wordt, dus de kwaliteitseisen liggen zeer hoog. Alles is tot in de kleinste puntjes uitgekiend en wordt dan ook verschillende keren gecontroleerd en geverifieerd. Om te voldoen aan de strikte normen, hebben we samen met Cegelec en Close voor quasi elke ruimte individueel bekeken welke roosters er op welke plekken moesten komen en welke akoestische belasting de luchtgroepen in kwestie met zich zullen meebrengen. Onze expertise inzake luchtroosters en onze ervaring met gelijkaardige grote projecten maakt dat we voor studiebureaus en installateurs een waardevolle partner zijn bij het uitdenken en uitwerken van het verluchtingsconcept."

AGS-T
AWT-DG+inst.frame
AF-15-A
AFP-0-AG
QL-WE-RO
LVS
SL-A (Fixed blades)+subframe
FBA-1-KF
FBA-1-H-KF
VSD 35-1-AK-M/B00/C2/RAL
VSD 35-2-AK-M/B00/C2/RAL
VSD 35-3-AK-M/B00/C2/RAL
VSD 35-1-F/B00/C2/RAL
VSD 35-2-F/B00/C2/RAL
VSD 35-2-F/B00/C2/RAL
VSD 35-1-Varyset/B00/RAL
VSD 35-2-Varyset/B00/RAL
VSD 35-3-Varyset/B00/RAL
DUK-V
VDW-Q-Z-H-M
DLQL-P-Z-H-M
DLQ-AK-M
DLQ-C+cross bar
RFD-Q-A-M
SL-AG + inst.frame
Belimo AF 24/AF230
Belimo AF24S/AF230S
JZ-L
XSA 200-100-1-P-F
XSA 200-100-3-P-F
TVR-Easy
TVR-Easy
TVT-Easy
TVT-Easy
CS050 L=1000
CA 100 L=1000
CA 100 L=1500
TX
VFC
VFC-E01
VFL

• Dankzij zijn drie-dimensioneel gebogen richtlamellen evenaart de nieuwe wervelrooster AIRNAMIC de perfectie met een hoog thermisch comfort en een akoestische ongeëvenaarheid

• Met de inductie koelbalken multi-service SMART BEAM ontwikkelt TROX, partner van architect en ontwerper Hadi Teherani, de toekomst van klimaatsystemen

• Dankzij een vernieuwend concept die de technologie van polymeer combineert, ontwerpt TROX het eerste geluiddempend plenum FLEXTRO, flexibel voor een maximum comfort en een verbeterde logistiek door zijn modulaire opbouw

• Met 10 design variante en volgens RAL kleur naar keuze symboliseert het wervelrooster XARTO de geslaagde alliante tussen technologie en design

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

Met laag geluidvermogen voor comfortruimten, met afzonderlijke instelbare luchtrichtlamellen

Toepassing

Beschrijving

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Uitvoeringen, Afmetingen en gewichten, Productdetails

Inbouwvoorbeelden, Inbouwdetails, Ingebruikstelling, Kenmerken en definities

Downloads

Productinformatie

Type VDW

Certificaten

Declaration of hygiene conformity Type VDW

Environmental Product Declaration VDW

Handleidingen

Installation Manual - Air terminal devices

Referenties

BGL BNP Paribas – CBK II

Phenix 5

Arsonic

NAVO Hoofdkwartier Brussel

TROX SERVICES

TECHNISCH NOODZAKELIJK

STATISTIEKEN EN WEBSITE-ANALYSE

GEMAK EN PERSONALISATIE

VOOR DE BESTE TROX-ERVARING
