AK-Uni-004-ZL-M-L
Standaard aansluitkast voor toevoer- en afvoerlucht bij vierkante frontroosters voor alle roosters van de series VDW, TDV, RFD, FD, TDF, TID, ADLQ, DLQ, ADLR en DLQL
Optionele uitrusting en toebehoren
Toepassing
Speciale kenmerken:
Uitvoeringen
Onderdelen en eigenschappen
Aanbouwdelen
Toebehoren
Constructieve kenmerken
Materialen en afwerking
Onderhoud
Aansluitkasten voor het aansluiten van plafondroosters aan ronde luchtkanalen en voor de bevestiging van frontroosters. Aansluitkasten serie AK-Uni hebben een luchtverdeelelement (bij toevoer), dat voor een gelijkmatige doorstroming van het frontrooster zorgt. Een inregelklep (optioneel) vereenvoudigt het inregelen van de luchthoeveelheid. Meetnippel en inregelklep met trekkoord, als optie, maken inregelen mogelijk met gemonteerd frontrooster.

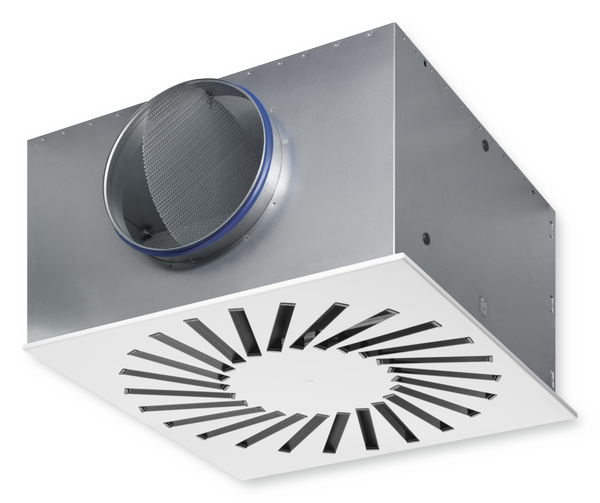

Vierkante aansluitkasten voor het aansluiten aan ronde luchtkanalen van vierkante en enkele ronde frontroosters voor toevoer en afvoer. Voor montage in verlaagde plafonds, roosters gereed voor montage, opgebouwd uit het frontrooster en een aansluitkast, toevoer met vast luchtverdeelelement, horizontale aansluiting , traverse en boringen voor montage. Middenschroefbevestiging van het frontrooster aan de traverse, afgedekt met een sierdop. Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.
Speciale kenmerken:
Materialen en afwerking
 SerieAK-Uni Aansluitkast  Uitvoering001 tot 033 |  InstallatieZL Toevoerlucht AL Afvoerlucht  Inregelklep voor luchthoeveelheidsinstellingGeen opgaaf: zonder inregelklep M Met inregelklep MN Met trekkoord en meetnippel  ToebehorenGeen opgaaf: zonder toebehoren L Met lipafdichting |
Voor vierkante frontroosters
AK-Uni voor vierkante frontroosters
AK-Uni voor ronde frontroosters
AK-Uni voor type RFD en TID frontroosters
Open, 0°
Ingebruikname
Inregelen
Als er meerdere roosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.
Luchthoeveelheidsmeting
Bij plafondroosters met vierkante aansluitkast evenals inregelklep en meetnippel (Variant-MN) kan de luchthoeveelheid veranderd worden met gemonteerd frontrooster.
Voor elke aansluitkast AK-Uni is een grafiek beschikbaar.
Schematische weergave ter verduidelijking van het inbouwdetail.
