AIRNAMIC

AIRNAMIC-R/400L

Vierkant frontrooster met vierkante aansluitkast

Ronde frontroosters met ronde aansluitkast

Rond wervelrooster met aansluittuit voor verticale aansluiting

Vlak uitlopende rand (afgebeeld in een gesloten plafond)

Driedimensionaal gebogen lamelcontour

AIRNAMIC

VOOR HOGE EISEN AAN TECHNIEK, COMFORT EN DESIGN.

Ronde en vierkante wervelroosters met vaste lamellen voor grote luchthoeveelheden met laag geluidvermogen en drukverlies door innovatieve kunststoftechnologie

Nominale groottes 160, 250, 300, 400, 600, 625
Luchthoeveelheidsbereik 5 – 385 l/s of 16 – 1386 m³ /h
Frontrooster van kunststof, met overlappende, driedimensionaal gevormde lamellen voor optimale wervelwerking en hoge inductie
Voor toevoer- en afvoerlucht
Voor constante en variabele luchthoeveelheden
Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
Frontrooster met vlak uitlopende rand - hoogte 3 mm - geen opkanting
Aansluitkast met akoestisch geoptimaliseerde inregelklep
Aansluittuit voor nominale grootte 160 en 250 voor snelle, eenvoudige en directe aansluiting
Frontrooster kan zonder gereedschap gemonteerd worden met bajonetbevestiging bij groottes 160 en 250 in combinatie met de aansluittuit

Optionele uitrusting en toebehoren

Zichtzijde van het frontrooster in kleuren volgens RAL CLASSIC

Initialize order code

Algemene informatie

Toepassing

Wervelroosters als toevoer- en afvoerrooster voor comfortruimtes
Esthetisch element voor opdrachtgevers en architecten met bijzondere eisen voor architectuur en design
Wervelvormige horizontale uitblaas voor mengventilatie
Efficiënte wervel met hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid (bij toevoer)
Voor constante en variabele luchthoeveelheden
Voor toevoerluchttemperatuurverschillen van –12 - +10 K
Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
Voor alle soorten plafondsystemen
Met randverbreding ook vrijhangende plaatsing mogelijk (bij toevoer)

Speciale kenmerken:

Frontrooster van kunststof, met overlappende, driedimensionaal gevormde lamellen voor optimale wervelwerking en hoge inductie
Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
Frontrooster met vlak uitlopende rand - hoogte 3 mm - geen opkanting
Aansluitkast met horizontale aansluiting, voor toevoerlucht met geoptimaliseerd luchtverdeelelement voor gelijkmatige doorstroming van het frontrooster
Verticale aansluiting voor nominale grootte 160 en 250
Frontrooster kan zonder gereedschap gemonteerd worden combinatie met de aansluittuit bij grootte 160 en 250 met bajonetsluiting

Nominale groottes

Q: 300L, 300H, 600, 625
R: 160, 250, 400L, 400H, 600

Uitvoeringen

AIRNAMIC-Q: vierkant frontrooster met vierkante aansluitkast (Nominale grootte 300, 600 en 625)
AIRNAMIC-R: rond frontrooster met ronde aansluitkast (Nominale grootte 250, 400, 600) of aansluittuit (Nominale grootte 160 en 250)
AIRNAMIC-*-Z: Toevoer
AIRNAMIC-*-A: Afvoer

Aansluiting

Horizontale aansluiting
Verticale resp. directe aansluiting

Constructieve kenmerken

Aansluittuit passend bij ronde luchtkanalen volgens EN 1506 of EN 13180

Vierkante aansluitkast met horizontale aansluiting voor nominale grootte 300L, 300H, 600 en 625

Aansluittuit van zwart ABS-materiaal
Ril voor lipafdichting altijd aanwezig
Lipafdichting en inregelklep af fabriek gemonteerd
Aansluitkast met luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Ronde aansluitkast met horizontale aansluiting voor nominale grootte 250, 400L, 400H en 600

Aansluittuit van zwart ABS-materiaal
Ril voor lipafdichting altijd aanwezig
Later aanbrengen lipafdichting mogelijk
Lipafdichting en inregelklep en lipafdichting
Aansluitkast met luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Aansluittuit voor verticale en directe aansluiting voor nominale grootte 160 en 250

Aansluittuit van zwart ABS-materiaal
Bevestiging frontrooster zonder gereedschap
In het bijzonder geschikt voor inbouw in gesloten plafondsystemen

Materialen en afwerking

Frontrooster, aansluittuit en inregelklep van kunststof ABS, volgens UL 94, V-0, vlamwerend
Aansluitkast en traverse van verzinkt staalplaat
Luchtverdeelelement van polyester
Frontrooster gelakt, RAL 9010, wit
S1: gelakt, kleur volgens RAL CLASSIC

Normen en richtlijnen

Geluidvermogen van het stromingsgeluid gemeten volgens EN ISO 5135

Onderhoud

Onderhoudsarm, door de constructie en gekozen materialen ongevoelig voor slijtage
Controle en reiniging volgens VDI 6022

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Schematische weergave, AIRNAMIC met aansluitkast voor horizontale aansluiting

① Frontrooster
② Middenschroefbevestiging met sierdop
③ Aansluitkast
④ Traverse
⑤ Luchtverdeelelement (Z: toevoer)
⑥ Ophanglip
⑦ Aansluittuit
⑧ Dubbele lipafdichting
⑨ Inregelklep

Wervelroosters voeren de lucht wervelend toe in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met wervelroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.

Wervelroosters serie AIRNAMIC hebben vaststaande lamellen met een driedimensionaal gevormd profiel. Daarmee zijn grote luchthoeveelheden met kleine geluidvermogens mogelijk. Het toevoertemperatuurverschil kan –12 tot +10 K zijn.

Een inregelklep vereenvoudigt het inregelen van de luchthoeveelheid.

Om architectonische redenen kan de serie AIRNAMIC ook als afvoerrooster toegepast worden. Het luchtverdeelelement is dan niet aanwezig.

Nominale grootten	160, 250, 300, 400, 600, 625 mm
Minimale luchthoeveelheid, bij Δt_z = -6 K	5 – 76 l/s of 16 – 274 m³/h
Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A)	44 – 385 l/s of 159 – 1386 m³/h
Toevoerluchttemperatuurverschil	-12 – 10 K

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidsvermogens en drukverschillen. De minimale luchthoeveelheden gelden voor een toevoerlucht temperatuurverschil van - 6 K. De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A) bij 0° klepstand. Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

AIRNAMIC-Q-Z-H (toevoer) geluidvermogen en drukverlies

NG	qv [l/s]	qv [m³/h]	0°		45°		90°
NG	qv [l/s]	qv [m³/h]	Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]
300L	13	47	1	<15	2	<15	2	<15
300L	40	144	9	24	16	24	23	24
300L	68	245	27	37	45	38	65	39
300L	95	342	53	50	89	51	127	51
300H	16	58	1	<15	2	<15	4	<15
300H	55	198	15	22	27	24	41	27
300H	90	324	41	37	72	39	111	42
300H	130	468	86	50	150	51	232	54
600, 625	76	274	3	<15	7	<15	13	18
600, 625	180	648	18	24	41	31	72	41
600, 625	285	1026	44	40	102	47	180	58
600, 625	385	1386	80	50	185	59	329	71

0°, 45°, 90°: Klepstand

AIRNAMIC-R-Z-H (toevoer), geluidvermogen en drukverlies

NG	qv [l/s]	qv [m³/h]	0°		45°		90°
NG	qv [l/s]	qv [m³/h]	Δpt [Pa]	LWA [dB(A)]	Δpt [Pa]	LWA [dB(A)]	Δpt [Pa]	LWA [dB(A)]
250	12	42	2	<15	2	<15	2	<15
250	42	152	20	29	25	29	32	29
250	73	262	59	42	75	42	95	42
250	103	373	119	50	151	50	191	50
400L	17	61	1	<15	1	<15	2	<15
400L	55	198	9	25	14	25	20	29
400L	95	342	27	38	41	39	59	41
400L	135	486	55	50	82	51	118	52
400H	24	86	1	<15	2	<15	4	<15
400H	75	270	14	26	21	28	34	28
400H	130	468	41	40	64	40	101	44
400H	180	648	79	50	123	50	193	54
600, 625	57	205	2	<15	4	<15	8	<15
600, 625	160	576	17	27	35	28	60	36
600, 625	265	954	47	40	97	45	163	54
600, 625	365	1314	89	50	185	58	310	66

0°, 45°, 90°: Klepstand

AIRNAMIC-R-Z-V (toevoer), geluidvermogen en drukverlies

NG	qv [l/s]	qv [m³/h]	Δpₜ [Pa]	LWA [dB(A)]
160	5	16	1	<15
160	18	64	13	26
160	31	111	39	40
160	44	159	80	50
250	12	42	1	<15
250	44	159	11	24
250	77	277	33	40
250	109	394	68	50

Bestekomschrijving

Wervelroosters met vierkant of rond frontrooster voor het hogere comfortbereik met bijzondere eisen aan architectuur en design. Als luchttoevoer- en afvoerrooster. Goede luchttechnische en akoestische werking door lamellen met aerodynamisch geoptimaliseerde vorm voor wervelvormige horizontale inblaas met hoge inductie. Voor inbouw in verlaagde plafonds. Rooster gereed voor montage, opgebouwd uit het frontrooster en een aansluitkast of aansluittuit. Aansluitkast met horizontale aansluiting, traverse en boringen of ophanglippen voor ophangen, met inregelklep en lipafdichting op de aansluittuit, bij toevoer met luchtverdeelelement. Alternatief aansluittuit voor nominale grootte 160 en 250 voor directe aansluiting en montage van frontrooster zonder gereedschap. Middenschroefbevestiging van het frontrooster aan de traverse, afgedekt met een sierdop of frontrooster. De aansluittuiten passen op ronde luchtkanalen volgens EN 1506 of EN 13180. Geluidvermogen van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken:

Frontrooster van kunststof, met overlappende, driedimensionaal gevormde lamellen voor optimale wervelwerking en hoge inductie

Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend

Frontrooster met vlak uitlopende rand - hoogte 3 mm - geen opkanting

Aansluitkast met horizontale aansluiting, voor toevoerlucht met geoptimaliseerd luchtverdeelelement voor gelijkmatige doorstroming van het frontrooster

Verticale aansluiting voor nominale grootte 160 en 250

Frontrooster kan zonder gereedschap gemonteerd worden combinatie met de aansluittuit bij grootte 160 en 250 met bajonetsluiting

Materialen en afwerking

Frontrooster, aansluittuit en inregelklep van kunststof ABS, volgens UL 94, V-0, vlamwerend

Aansluitkast en traverse van verzinkt staalplaat

Luchtverdeelelement van polyester

Frontrooster gelakt, RAL 9010, wit

S1: gelakt, kleur volgens RAL CLASSIC

Technische gegevens

Nominale groottes: 160, 250, 300, 400, 600, 625 mm

Minimale luchthoeveelheid, bij Δt_z = -6 K: 5 – 76 l/s of 16 – 102 m³/h

Maximale luchthoeveelheid, bei LWA ≅ 50 dB(A): 44 – 385 l/s of 159 – 1386 m³/h

Toevoerluchttemperatuurverschil: -12 – +10 K

AIRNAMIC	–	R	–	Z	–	H	/	400H	/	S1 - RAL…
\|		\|		\|		\|		\|		\|
1		2		3		4		5		6

1 Serie
AIRNAMIC Wervelrooster

2 Bouwvorm
Bepaalt de variant van de aansluitkast
R rond
Q vierkant

3 Installatie
Z Toevoerlucht
A Afvoerlucht

4 Aansluiting
V verticaal
H horizontaal

5 Nominale grootte [mm]
Bouwvorm R
160, 250, 400L, 400H, 600

Bouwvorm Q
300L, 300H, 600, 625

L – kleine luchthoeveelheid
H - grote luchthoeveelheid

6 Oppervlak
Geen opgaaf: gelakt, RAL 9010 (wit)
S1 gelakt, RAL-CLASSIC kleur opgeven

Bestelvoorbeeld: AIRNAMIC–R–Z-H/400H

Bouwvorm	rond
Installatie	Toevoerlucht
Aansluiting	Horizontaal
Nominale grootte	400H
Oppervlak	RAL 9010, wit

Uitvoeringen, Afmetingen en gewichten, Productdetails

AIRNAMIC-Q/600

Uitvoering 1

Wervelrooster met vierkant frontrooster
Aansluitkast met horizontale aansluiting

Uitvoering 2

Wervelrooster met rond frontrooster
Met aansluitkast voor horizontale aansluiting, nominale grootte 250 – 600
Met aansluiting voor verticale aansluiting, nominale grootte 160 en 250

AIRNAMIC-Q met horizontale aansluitkast

NG	□Q₁	H₁	□Q₃	H₃	∅D	A	C	①	m [kg]
300L	298	3	290	250	158	139	60	AK-H-Q/300	3
300H	298	3	290	250	158	139	60	AK-H-Q/300	3
600	598	3	567	345	248	194	60	AK-H-Q/600	8,7
625	623	3	567	345	248	194	60	AK-H-Q/600	8,7

NG	ØD₁	H₁	ØD₃	H₃	ØD	A	C	①	m [kg]
NG	ØD₁	H₁	ØD₃	H₃	ØD	A	C	①	m [kg]
250	250	3	274	293	158	189	60	AKR1*	2,4
400L	400	3	362	290	198	166	60	AKR2	4
400H	400	3	362	290	198	166	60	AKR2	4
600	600	3	573	344	248	195	60	AKR5	7,5

NG	ØD₁	H₁	ØD₃	H₃	ØD₄	A₁	ØD	C
NG	ØD₁	H₁	ØD₃	H₃	ØD₄	A₁	ØD	C
160	160	3	144	117	146	0,5 – 30	98	50
250	250	3	222	117	225	0,5 – 30	158	50

NG	□Q₂	□Q₁	A_eff [m²]
300L	262	298	0,0139
300H	262	298	0,0175
600	539	598	0,0616
625	539	623	0,0616

NG	∅D₁	∅D₂	A_eff [m²]
160	160	132	0,0036
250	250	210	0,0098
400L	400	352	0,0186
400H	400	352	0,0258
600	600	546	0,0504

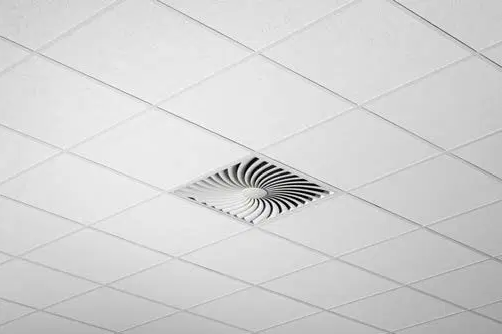

Inbouw in systeemplafond

Inbouw en inbedrijfname

Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
Inbouw in plafond
Vrijhangende plaatsing alleen met randverbreding (bij toevoer)
Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling

Opmerking: De afbeeldingen zijn schematisch ter verduidelijking van de inbouwdetails.

Downloads

Productinformatie

Product Data Sheet AIRNAMIC

AIRNAMIC_PD_2022_04_25_DE_nl 22 MB pdf
Type AIRNAMIC

PD – AIR – 1 Technical Leaflet 1,9 MB pdf
Type AIRNAMIC

K1 - 1.1 - 1 Product Data Sheet 4 MB pdf

Certificaten

Declaration of hygiene conformity Type AIRNAMIC

AIRNAMIC_HC_2024_05_DE_en Hygiene certificate 1,6 MB pdf
Non-CE Manufacturer's statement AIRNAMIC

AIRNAMIC_NotCE_2022_02_08_14_22_20_DE_en Certificate 1,6 MB pdf

Handleidingen

Installation Manual - Air terminal devices

1,1 MB pdf
Montage-instructie

AIRNAMIC_IM_A00000090684_V1_2022_04_NL_nl 670 KB pdf

Referenties

GHELAMCO

De Ghelamco arena, thuishaven van de voetbalclub van KAA Gent, is wereldwijd verkozen tot het mooiste stadion van het jaar 2013. Het veroverde in New York de award “mooiste interieurdesign” in de categorie ‘Sports & leisure’ van het Contract Design Magazine in 2014. Ghelamco realiseerde het interieurdesign door een samenwerking met de bekende Poolse architect Przemyslaw ‘Mac’ Stopa van de firma Massive Design.

Het concept werd in minder dan een maand bedacht, en de uitgangspunten waren de ploegkleur blauw en de geometrische vormen van een voetbal. De jury gaf aan dat de ontwerpers van de arena de ambitieuze energie van de voetbalspelers hebben vertaald naar een progressieve architectuur dat de ervaring van de fans nog intenser maakt. De cijfers staven deze uitspraak alvast; KAA Gent zag namelijk met de komst van de nieuwe arena zijn aantal abonnees stijgen van 8.600 naar 13.700 en het gemiddeld aantal toeschouwers ligt nu 60% hoger.

Project: Ghelamco Arena in Gent

Locatie: Gent

Gerealiseerd in: 2012 - 2014

Studiebureau: Van Reeth

Architect: Bontinck

Installateur : Spie

Producten: wervelroosters Airnamic; plafondroosters DLQL; debietregelaars TVZ-Easy

NAVO Hoofdkwartier Brussel

Sinds de start van de bouw in 2010 is de Boulevard Leopold III in Brussel het toneel van een van de grootste Belgische bouwprojecten van de afgelopen decennia: de realisatie van het nieuwe NAVO-hoofdkwartier. Het minste dat gezegd kan worden over de nieuwe site is dat deze enorm is, met zijn 250.000 vierkante meter. Dit ultra moderne gebouw zal plaats bieden aan een aantal verschillende functies, zoals kantoren, restaurants, een bank, winkels en sportfaciliteiten, verspreid over zeven niveaus.

Het bestaande gebouw van de NAVO, dat in gebruik is sinds 1967 en tegenover de bouwplaats van het nieuwe hoofdkantoor staat, voldoet niet langer aan de strikte eisen inzake veiligheid, functionaliteit, flexibiliteit, bereikbaarheid en energiebeheer. Het was hoog tijd om te verhuizen naar een nieuw gebouw. Om te voldoen aan deze strenge eisen, besloot de NAVO om te beginnen met de bouw van een nieuw gebouw om al zijn werknemers te huisvesten. Hiervoor organiseerde zij een internationale architectuurwedstrijd in de jaren negentig. Ze kozen voor het ontwerp van de Britse architecten multinational Skidmore, Owings & Merrill ( SOM) en de Assar architecten uit Brussel. BAM werd gekozen als algemene aannemer van het project. De bouw van het nieuwe kantoor in Brussel begon in oktober 2010. De voorziene einddatum wordt gepland in de zomer van 2016.

SYMBOLISCH DESIGN

Volgens de architect symboliseert het nieuwe gebouw de kernwaarden van de organisatie: de alliantie en de integratie tussen de 28 leden van de militaire alliantie, die hun krachten verenigen voor een betere toekomst. Het symboliseert een ineenstrengeling van 'vingers' die uitgaan van een gemeenschappelijke basis. Volgens het SOM weerspiegelt het gebouw de overgang van een strategie van oppositie en preventie naar een strategie van eenwording en integratie.

Als alles goed gaat, zullen de 4.000 personeelsleden in de zomer van 2016 naar het nieuwe hoofdkantoor verhuizen. Op het vlak van energie is het complex quasi volledig zelfbedruipend. De architecten gingen uit van een laagenergieconcept. De gebouwschil is uitstekend geïsoleerd en wordt zo luchtdicht mogelijk opgebouwd, door het gebruik van gerecycleerde sloopmaterialen en groene daken. De kantoren kunnen genieten van passieve verwarming en koeling via een betonkernactiveringssysteem. Leidingen in de betonnen vloeren zorgen ervoor dat het binnenklimaat voortdurend op peil blijft. Ook het mechanische ventilatiesysteem met warmterecuperatie neemt een deel van de interne klimatisatie op zich. Thermische zonnepanelen staan in voor de productie van warm water in het zwembad en de douches. De verlichting –in totaal meer dan 60.000 armaturen– wordt gestuurd via aanwezigheidsdetectie, en de lichtintensiteit in de kantoren is daglichtafhankelijk. Het gebouw biedt zijn gebruikers persoonlijk comfort en ideale werkomstandigheden. Veel roosters en debietregelaars werden geleverd voor een aangename continue luchttoevoer.

PLAFONDROOSTERS

Om aan deze richtlijnen te voldoen, hebben installateurs een beroep gedaan op TROX. “TROX heeft voor de bouw verschillende producten aangeleverd. De belangrijkste producten echter, in de grootste hoeveelheden aangeleverd, zijn drie soorten roosters en de VFC debietregelaar", zegt Hugues Sirjacobs van het Belgische verkoopsteam.

“In de bureaus komen er (alles opgeteld) een zeshonderdtal plafondroosters van het type VDW, met de hand verstelbare wervelroosters die voor een optimale vermenging van de aanwezige en de ingeblazen lucht zorgen. Doordat luchtsnelheid en straaltemperatuur op die manier sneller afgebouwd worden, is er van grote temperatuurverschillen en koude tocht geen sprake. Dit zorgt voor een erg comfortabele, quasi onopgemerkte manier van verluchten."

Een tweede type dat in het nieuwe NAVO-complex veelvuldig zal worden toegepast, zijn de DUK-roosters, straaldüsen die de lucht aan een hoge snelheid inblazen. “Deze komen vooral van pas in grotere ruimtes met hoge plafonds, waar een gelijkmatige luchttoevoer door middel van plafondroosters niet opportuun is," licht Sirjacobs toe. “Door hun moderne uiterlijk passen ze perfect in hedendaagse gebouwen. Hun gestroomlijnde vormgeving zorgt bovendien voor een groot akoestisch comfort. Het gaat in totaal om tweehonderd stuks."

VLOERROOSTERS EN DEBIETREGELAARS

Een derde type dat binnenkort pas geleverd wordt, zijn de FBA-roosters. Dit zijn ronde aluminium vloerroosters die ontworpen zijn voor hoge belastingen en die door hun mogelijkheden aan oppervlaktestructuren en kleuren ook op esthetisch vlak een meerwaarde kunnen bieden. “Belangrijke troeven zijn dat ze geen geluidshinder met zich meebrengen en dat de vloertegels met geïntegreerde roosters bij een eventuele herinrichting probleemloos verwisseld kunnen worden. Net als de VDW-roosters zorgen de FBA-roosters voor een goede vermenging van de aanwezige lucht. De personen in het gebouw zullen met andere woorden weinig tot niets merken van eventuele temperatuurverschillen. In het NAVO-complex worden binnenkort ongeveer vierduizend van deze vloerroosters geïnstalleerd."

Behalve een vijfduizendtal luchtroosters leverde TROX ook tienduizend VFC-luchtkleppen. Deze ronde luchthoeveelheidsregelaars garanderen zowel bij constante als variabele ventilatiedebieten een continue luchttoevoer, en dat op een onafhankelijke, mechanische wijze.

“Onze producten hebben hun waarde voordien al bewezen in andere grote, complexe projecten, bijvoorbeeld in het Europees Parlement. Qua omvang steekt dit project er echter bovenuit. Het is bovendien een werf die met argusogen bekeken wordt, dus de kwaliteitseisen liggen zeer hoog. Alles is tot in de kleinste puntjes uitgekiend en wordt dan ook verschillende keren gecontroleerd en geverifieerd. Om te voldoen aan de strikte normen, hebben we samen met Cegelec en Close voor quasi elke ruimte individueel bekeken welke roosters er op welke plekken moesten komen en welke akoestische belasting de luchtgroepen in kwestie met zich zullen meebrengen. Onze expertise inzake luchtroosters en onze ervaring met gelijkaardige grote projecten maakt dat we voor studiebureaus en installateurs een waardevolle partner zijn bij het uitdenken en uitwerken van het verluchtingsconcept."

AGS-T
AWT-DG+inst.frame
AF-15-A
AFP-0-AG
QL-WE-RO
LVS
SL-A (Fixed blades)+subframe
FBA-1-KF
FBA-1-H-KF
VSD 35-1-AK-M/B00/C2/RAL
VSD 35-2-AK-M/B00/C2/RAL
VSD 35-3-AK-M/B00/C2/RAL
VSD 35-1-F/B00/C2/RAL
VSD 35-2-F/B00/C2/RAL
VSD 35-2-F/B00/C2/RAL
VSD 35-1-Varyset/B00/RAL
VSD 35-2-Varyset/B00/RAL
VSD 35-3-Varyset/B00/RAL
DUK-V
VDW-Q-Z-H-M
DLQL-P-Z-H-M
DLQ-AK-M
DLQ-C+cross bar
RFD-Q-A-M
SL-AG + inst.frame
Belimo AF 24/AF230
Belimo AF24S/AF230S
JZ-L
XSA 200-100-1-P-F
XSA 200-100-3-P-F
TVR-Easy
TVR-Easy
TVT-Easy
TVT-Easy
CS050 L=1000
CA 100 L=1000
CA 100 L=1500
TX
VFC
VFC-E01
VFL

• Dankzij zijn drie-dimensioneel gebogen richtlamellen evenaart de nieuwe wervelrooster AIRNAMIC de perfectie met een hoog thermisch comfort en een akoestische ongeëvenaarheid

• Met de inductie koelbalken multi-service SMART BEAM ontwikkelt TROX, partner van architect en ontwerper Hadi Teherani, de toekomst van klimaatsystemen

• Dankzij een vernieuwend concept die de technologie van polymeer combineert, ontwerpt TROX het eerste geluiddempend plenum FLEXTRO, flexibel voor een maximum comfort en een verbeterde logistiek door zijn modulaire opbouw

• Met 10 design variante en volgens RAL kleur naar keuze symboliseert het wervelrooster XARTO de geslaagde alliante tussen technologie en design

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

AIRNAMIC

AIRNAMIC
