TDF-SilentAIR

Aansluitkast met hoeveelheidsinstelling (optioneel)

TDF-SilentAIR

Met laag geluidvermogen voor comfortruimten, met vaste lamellen

Ronde en vierkante wervelroosters

Nominale grootten 300, 400, 500, 600, 625
Luchtoeveelheidsbereik 10 – 295 l/s of 36 – 1026 m³/h
Frontrooster van poedergecoat verzinkt staalplaat
Voor toevoer- en afvoerlucht
Voor constante en variabele luchthoeveelheden
Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
Ideaal voor comfortruimten

Optionele uitrusting en toebehoren

Zichtzijde van het frontrooster in kleuren volgens RAL Classic
Luchtaansluiting horizontaal en verticaal
Aansluitkast met inregelklep, trekkoordverstelling en meetnippel

Initialize order code

Toepassing

Toepassing

Wervelroosters serie TDF-SilentAIR als toe- en afvoerrooster voor comfortruimten.
Esthetisch element voor opdrachtgevers en architecten met hoge eisen aan architectuur en design
Wervelvormige horizontale uitblaas voor mengventilatie
Efficiënte wervel met hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid (bij toevoer)
Voor constante en variabele luchthoeveelheden
Voor toevoertemperatuurverschillen van –12 tot +10 K
Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
Voor alle soorten plafondsystemen
Met randverbreding ook vrijhangende plaatsing mogelijk (bij toevoer)

Speciale kenmerken

Laag geluidsvermogen, ideaal voor comfortruimten
Vaste lamellen
Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
Luchtaansluiting horizontaal en verticaal

Nominale grootten

300, 400, 500, 600, 625

Toepassing

Wervelroosters serie TDF-SilentAIR als toe- en afvoerrooster voor comfortruimten.
Esthetisch element voor opdrachtgevers en architecten met hoge eisen aan architectuur en design
Wervelvormige horizontale uitblaas voor mengventilatie
Efficiënte wervel met hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid (bij toevoer)
Voor constante en variabele luchthoeveelheden
Voor toevoertemperatuurverschillen van –12 tot +10 K
Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
Voor alle soorten plafondsystemen
Met randverbreding ook vrijhangende plaatsing mogelijk (bij toevoer)

Speciale kenmerken

Laag geluidsvermogen, ideaal voor comfortruimten
Vaste lamellen
Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
Luchtaansluiting horizontaal en verticaal

Nominale grootten

300, 400, 500, 600, 625

Beschrijving

Uitvoeringen

TDF-SA-Q: Vierkant frontrooster
TDF-SA-R: Rond frontrooster
TDFSA-*-Z: Toevoer
TDF-SA-*-A: Afvoer

Aansluiting

H: Horizontale aansluiting
V: Verticale aansluiting

Onderdelen en eigenschappen

Vierkant of rond frontrooster
Frontrooster met radiaal geplaatste vaste lamellen
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling (optioneel)

Aanbouwdelen

M: Hoeveelheidsinstelling
MN: Meetnippel en inregelklep met trekkoord voor inregelen met gemonteerd frontrooster

Toebehoren

Lipafdichting

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

Materialen en afwerking

Frontrooster van verzinkt staalplaat
V, H: Aansluitkast en traverse van verzinkt staalplaat
X: Aansluitkast van kunststof en verzinkt staalplaat
Lipafdichting van rubber
Frontrooster poedergecoat, RAL9010, wit
P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Testen en reiniging volgens VDI 6022

Uitvoeringen

TDF-SA-Q: Vierkant frontrooster
TDF-SA-R: Rond frontrooster
TDFSA-*-Z: Toevoer
TDF-SA-*-A: Afvoer

Aansluiting

H: Horizontale aansluiting
V: Verticale aansluiting

Onderdelen en eigenschappen

Vierkant of rond frontrooster
Frontrooster met radiaal geplaatste vaste lamellen
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling (optioneel)

Aanbouwdelen

M: Hoeveelheidsinstelling
MN: Meetnippel en inregelklep met trekkoord voor inregelen met gemonteerd frontrooster

Toebehoren

Lipafdichting

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

Materialen en afwerking

Frontrooster van verzinkt staalplaat
V, H: Aansluitkast en traverse van verzinkt staalplaat
X: Aansluitkast van kunststof en verzinkt staalplaat
Lipafdichting van rubber
Frontrooster poedergecoat, RAL9010, wit
P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Testen en reiniging volgens VDI 6022

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

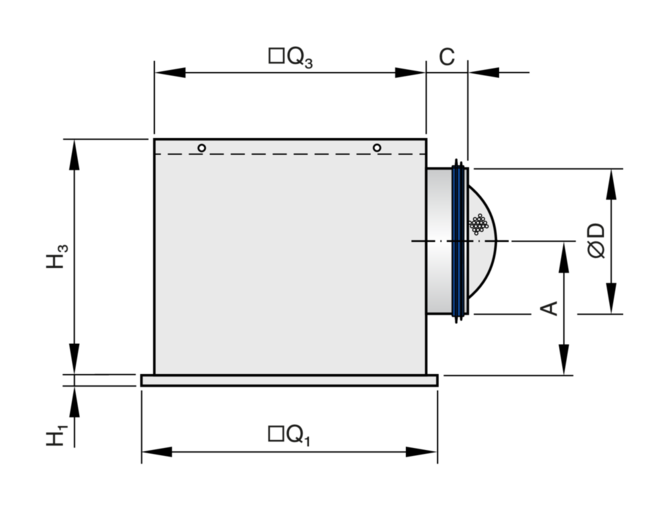

Schematische weergave, TDF-SA met aansluitkast met horizontale aansluiting

A TDF-SA-Q
B TDF-SA-R
① Frontrooster
② Middenschroefbevestiging
③ Aansluitkast
④ Traverse
⑤ Ophanggaten
⑥ Aansluittuit
Optioneel
⑦ Lipafdichting
⑧ Inregelklep voor luchthoeveelheidsinstelling
⑨ Meetnippel
⑩ Groen trekkoord, inregelklep sluiten
⑪ Wit trekkoord, inregelklep openen
⑫ Meetslang
⑬ Aansluitvariant

Functiebeschrijving

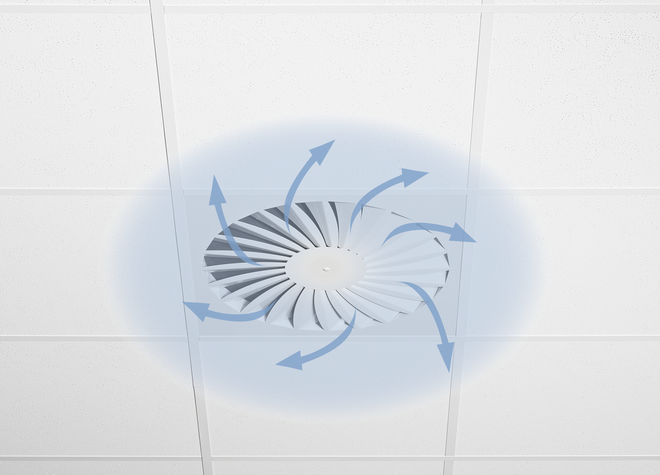

Wervelroosters voeren de lucht wervelend toe in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met wervelroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.

Wervelroosters serie TDF hebben vaste lamellen. De luchtuitblaas is horizontaal met radiale stroming. Het toevoertemperatuurverschil kan –12 tot +10 K zijn.

Een inregelklep (optioneel) vereenvoudigt het inregelen van de luchthoeveelheid. Meetnippel en inregelklep met trekkoord, als optie, maken inregelen mogelijk met gemonteerd frontrooster.

Voor eenheid in vormgeving kan de serie RFD ook als afvoerrooster toegepast worden.

Functiebeschrijving

Wervelroosters serie TDF hebben vaste lamellen. De luchtuitblaas is horizontaal met radiale stroming. Het toevoertemperatuurverschil kan –12 tot +10 K zijn.

Een inregelklep (optioneel) vereenvoudigt het inregelen van de luchthoeveelheid. Meetnippel en inregelklep met trekkoord, als optie, maken inregelen mogelijk met gemonteerd frontrooster.

Voor eenheid in vormgeving kan de serie RFD ook als afvoerrooster toegepast worden.

Nominale grootten	300, 400, 500, 600, 625 mm
Minimale luchthoeveelheid, bij Δt_Z = –6 K	10 – 42 l/s of 36 – 151 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A)	80 – 285 l/s of 288 – 1026 m³/h
Toevoerluchttemperatuurverschil	–12 tot +10 K

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De minimale luchthoeveelheden gelden voor een toevoerluchttemperatuurverschil van –6 K.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A) bij 0° klepstand.

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De minimale luchthoeveelheden gelden voor een toevoerluchttemperatuurverschil van –6 K.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A) bij 0° klepstand.

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

TDF-SA-Q-Z-H (toevoer), geluidvermogen en drukverlies

Nominale grootte	V		Klepstand
Nominale grootte	V		0°		45°		90°
Nominale grootte	V		Δp_t	L_WA	Δp_t	L_WA	Δp_t	L_WA
Nominale grootte	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
300	10	36	1	<15	1	<15	2	<15
300	35	126	14	27	16	26	29	26
300	60	216	40	40	46	39	86	41
300	80	288	71	50	83	49	153	53
400	18	65	1	<15	1	<15	3	<15
400	65	234	13	24	17	22	34	24
400	115	414	40	39	52	39	107	41
400	160	576	76	50	101	51	206	52
500	27	97	1	<15	2	<15	5	<15
500	80	288	12	23	16	22	47	26
500	135	486	34	37	45	37	134	43
500	195	702	71	50	95	51	280	56
600, 625	42	151	2	<15	2	<15	5	<15
600, 625	115	414	12	23	16	22	39	26
600, 625	185	666	32	38	41	36	101	41
600, 625	260	936	62	50	82	49	200	52

TDF-SA-R-Z-H (toevoer), geluidvermogen en drukverlies

Nominale grootte	V		Klepstand
Nominale grootte	V		0°		45°		90°
Nominale grootte	V		Δp_t	L_WA	Δp_t	L_WA	Δp_t	L_WA
Nominale grootte	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
300	10	36	1	<15	1	<15	2	<15
300	40	144	17	29	20	28	38	28
300	70	252	53	45	63	45	118	45
300	80	288	70	50	82	51	154	51
400	18	65	1	<15	1	<15	3	<15
400	65	234	12	23	15	22	35	24
400	115	414	39	38	45	38	110	41
400	160	576	76	50	88	50	212	51
500	27	97	1	<15	2	<15	5	<15
500	90	324	15	23	22	24	58	28
500	155	558	45	39	65	40	171	45
500	201	724	75	50	108	50	287	55
600, 625	42	151	2	<15	2	<15	5	<15
600, 625	130	468	16	26	21	25	50	30
600, 625	215	774	43	41	56	40	137	46
600, 625	265	954	65	50	86	48	208	53

TDF-SA-*-Z-V (toevoer), geluidvermogen en drukverlies

Nominale grootte	V		Klepstand
Nominale grootte	V		0°		45°		90°
Nominale grootte	V		Δp_t	L_WA	Δp_t	L_WA	Δp_t	L_WA
Nominale grootte	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
300	10	36	1	<15	1	<15	2	<15
300	35	126	14	26	16	25	29	25
300	60	216	40	40	46	39	85	40
300	80	288	71	50	83	50	153	51
400	18	65	1	<15	1	<15	3	<15
400	65	234	12	23	16	25	35	24
400	115	414	39	39	50	40	110	42
400	155	558	71	50	91	51	200	53
500	27	97	1	<15	2	<15	5	<15
500	80	288	12	23	16	25	46	28
500	130	468	31	37	42	39	121	44
500	180	648	59	50	81	53	232	55
600, 625	42	151	2	<15	2	<15	5	<15
600, 625	115	414	13	26	19	28	42	32
600, 625	185	666	35	41	48	44	108	48
600, 625	230	828	54	49	74	52	166	57

Wervelrooster met vierkant of rond frontrooster. Als toe- en afvoerrooster voor comfortinstallaties. Frontrooster met vaste lamellen voor wervelvormige horizontale luchtuitblaas met hoge inductie. Voor inbouw in alle soorten verlaagde plafonds.

Rooster gereed voor montage, opgebouwd uit het frontrooster en een aansluitkast, horizontale of verticale aansluiting en boringen of ophangogen voor montage.

Middenschroefbevestiging van het frontrooster aan de traverse.

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Laag geluidsvermogen, ideaal voor comfortruimten
Vaste lamellen
Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
Luchtaansluiting horizontaal en verticaal

Materialen en afwerking

Frontrooster van verzinkt staalplaat
V, H: Aansluitkast en traverse van verzinkt staalplaat
X: Aansluitkast van kunststof en verzinkt staalplaat
Lipafdichting van rubber
Frontrooster poedergecoat, RAL9010, wit
P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

Grootte: 300, 400, 500, 600, 625 mm
Minimale luchthoeveelheid, bij Δt_Z = –6 K: 10 – 42 l/s of 36 – 151 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A): 80 – 285 l/s of 288 – 1026 m³/h
Toevoertemperatuurverschil: –12 bis +10 K

Selectiegegevens

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Stromingsgeluid

L_WA _______________________ [dB(A)]

Rooster gereed voor montage, opgebouwd uit het frontrooster en een aansluitkast, horizontale of verticale aansluiting en boringen of ophangogen voor montage.

Middenschroefbevestiging van het frontrooster aan de traverse.

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Laag geluidsvermogen, ideaal voor comfortruimten
Vaste lamellen
Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
Luchtaansluiting horizontaal en verticaal

Materialen en afwerking

Frontrooster van verzinkt staalplaat
V, H: Aansluitkast en traverse van verzinkt staalplaat
X: Aansluitkast van kunststof en verzinkt staalplaat
Lipafdichting van rubber
Frontrooster poedergecoat, RAL9010, wit
P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

Grootte: 300, 400, 500, 600, 625 mm
Minimale luchthoeveelheid, bij Δt_Z = –6 K: 10 – 42 l/s of 36 – 151 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A): 80 – 285 l/s of 288 – 1026 m³/h
Toevoertemperatuurverschil: –12 bis +10 K

Selectiegegevens

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Stromingsgeluid

L_WA _______________________ [dB(A)]

                                                                       Serie
                                                                                                                                                    TDF-SA       Wervelrooster

                                                                       Uitvoering
                                                                                                                                                    R       Rond
                                                                                                                                                    Q       Vierkant

                                                                       Installatie
                                                                                                                                                    Z       Toevoer
                                                                                                                                                    A       Afvoer

                                                                       Aansluiting
                                                                                                                                                    H       Horizontaal
                                                                                                                                                    V       Verticaal

                                                                       Inregelklep voor luchthoeveelheidsinstelling
                                                                             Geen vermelding: zonder
                                                                                                                                                    M       Met inregelklep
                                                                                                                                                    MN       Met trekkoord en meetnippel (Alleen bij aansluitkast H)

                                                                       Toebehoren
                                                                             Geen vermelding: zonder
                                                                                                                                                    L       Met lipafdichting

                                                                       Nominale grootte [mm]
                                                                                                                                                                                                                                         300
                                                                                                                                                                                                                                         400
                                                                                                                                                                                                                                         500
                                                                                                                                                                                                                                         600
                                                                                                                                                                                                                                         625

                                                                       Oppervlak zichtzijde
                                                                             Geen opgaaf: poedergecoat
                                                                             RAL 9010, wit
                                                                                                                                                    P1       Poedergecoat, RAL Classic kleur opgeven.

                                                                                                                                                                                                                                         Glansgraad
       RAL 9010 50 %
                                                                             RAL 9006 30 %
                                                                             Alle andere RAL-kleuren 70 %

Bestelvoorbeeld TDF-SA–Q–Z–V–M–L/500/P1-RAL 9016

Bouwvorm	Vierkant
Installatie	Toevoerlucht
Aansluiting	Verticaal
Inregelklep voor luchthoeveelheidsinstelling	Met
Toebehoren	Lipafdichting
Nominale grootte	500
Oppervlak zichtzijde	RAL 9016, verkeerswit, glansgraad70 %

Uitvoeringen, Afmetingen en gewichten, Productdetails

TDF-SA-Q-Z

TDF-SA-Q-*-H

Hoog comfort in Top-Design

In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

Uitvoering

Wervelrooster met vierkant frontrooster
Aansluitkast met horizontale aansluiting

Nominale grootten

300, 400, 500, 600, 625

Onderdelen en eigenschappen

Vierkant frontrooster
Aansluitkast met horizontale aansluiting
Vierkante opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Meetnippel in inregelklep met trekkoord voor luchthoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

TDF-SA-Q-*-V

Hoog comfort in Top-Design

Uitvoering

Wervelrooster met vierkant frontrooster
Aansluitkast met verticale aansluiting

Nominale grootten

300, 400, 500, 600, 625

Onderdelen en eigenschappen

Vierkant frontrooster
Aansluitkast met verticale aansluiting
Ronde opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

TDF-SA-R-*-H

Hoog comfort in Top-Design

Uitvoering

Wervelrooster met rond frontrooster
Aansluitkast met horizontale aansluiting

Nominale grootten

300, 400, 500, 600, 625

Onderdelen en eigenschappen

Rond frontrooster
Aansluitkast met horizontale aansluiting
Ronde opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Meetnippel in inregelklep met trekkoord voor luchthoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

TDF-SA-R-*-V

Hoog comfort in Top-Design

Uitvoering

Wervelrooster met rond frontrooster
Aansluitkast met verticale aansluiting

Nominale grootten

300, 400, 500, 600, 625

Onderdelen en eigenschappen

Rond frontrooster
Aansluitkast met verticale aansluiting
Ronde opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

TDF-SA-Q-*-H

Hoog comfort in Top-Design

Uitvoering

Wervelrooster met vierkant frontrooster
Aansluitkast met horizontale aansluiting

Nominale grootten

300, 400, 500, 600, 625

Onderdelen en eigenschappen

Vierkant frontrooster
Aansluitkast met horizontale aansluiting
Vierkante opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Meetnippel in inregelklep met trekkoord voor luchthoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

TDF-SA-Q-*-V

Hoog comfort in Top-Design

Uitvoering

Wervelrooster met vierkant frontrooster
Aansluitkast met verticale aansluiting

Nominale grootten

300, 400, 500, 600, 625

Onderdelen en eigenschappen

Vierkant frontrooster
Aansluitkast met verticale aansluiting
Ronde opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

TDF-SA-R-*-H

Hoog comfort in Top-Design

Uitvoering

Wervelrooster met rond frontrooster
Aansluitkast met horizontale aansluiting

Nominale grootten

300, 400, 500, 600, 625

Onderdelen en eigenschappen

Rond frontrooster
Aansluitkast met horizontale aansluiting
Ronde opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Meetnippel in inregelklep met trekkoord voor luchthoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

TDF-SA-R-*-V

Hoog comfort in Top-Design

Uitvoering

Wervelrooster met rond frontrooster
Aansluitkast met verticale aansluiting

Nominale grootten

300, 400, 500, 600, 625

Onderdelen en eigenschappen

Rond frontrooster
Aansluitkast met verticale aansluiting
Ronde opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

Vierkant frontrooster met horizontale aansluitkast

TDF-SA-Q-*-H

Gewichtsopgaven gelden voor uitvoering toevoer

TDF-SA-Q-*-V

Gewichtsopgaven gelden voor uitvoering toevoer

TDF-SA-R-*-H

Gewichtsopgaven gelden voor uitvoering toevoer

TDF-SA-R-*-V

Gewichtsopgaven gelden voor uitvoering toevoer

Frontrooster TDF-SA-Q

TDF-QTDF-R

Inbouwvoorbeelden, Inbouwdetails, Ingebruikstelling, Kenmerken en definities

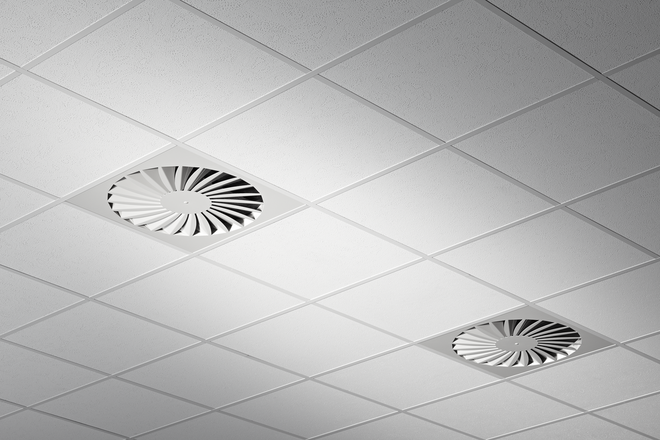

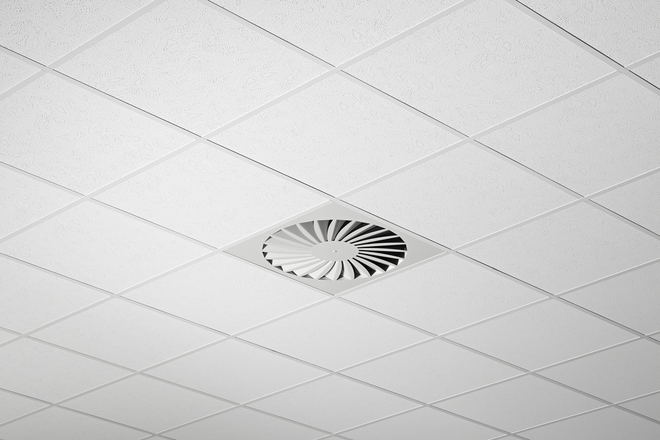

Inbouw in systeemplafond

Inbouw in plafond met vierkante aansluitkast

① Luchtkanaal
② Ophanggaten
③ Frontrooster

Luchtaansluiting horizontaal
Vier ophanggaten
Montage met draad, draadeinden of noniushangers door derden

Inbouw en inbedrijfname

Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
Inbouw in plafond
Vrijhangende plaatsing alleen met randverbreding (bij toevoer)
Luchtaansluiting horizontaal of verticaal
Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling

Schematische weergave ter verduidelijking van het inbouwdetail.

Inbouw en inbedrijfname

Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
Inbouw in plafond
Vrijhangende plaatsing alleen met randverbreding (bij toevoer)
Luchtaansluiting horizontaal of verticaal
Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling

Schematische weergave ter verduidelijking van het inbouwdetail.

AK-Uni-...-MN Hoeveelheidsinstelling

① Klepblad
② Wit trekkoord, klep openen

Open, 0°

Inregelen

Als er meerdere roosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.

Plafondroosters met universele aansluitkast en inregelklep (uitvoering -M): Bij gedemonteerd frontrooster is de inregelklep bedienbaar, die van 0 tot 90° traploos verstelbaar is
Plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (uitvoering -MN): Met twee trekkoorden (wit en groen) kan de hoeveelheidsinstelling ook met gemonteerd rooster bediend worden.

Luchthoeveelheidsmeting

Bij plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (Uitvoering -MN) kan de luchthoeveelheid ingesteld worden met gemonteerd frontrooster.

Meetslang aan drukmeter aansluiten
Werkdruk aflezen
Luchthoeveelheid als uit de grafiek aflezen of berekenen
Indien nodig, met de trekkoorden de klep verstellen

Voor elke aansluitkast AK-Uni is een grafiek beschikbaar.

Inregelen

Als er meerdere roosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.

Plafondroosters met universele aansluitkast en inregelklep (uitvoering -M): Bij gedemonteerd frontrooster is de inregelklep bedienbaar, die van 0 tot 90° traploos verstelbaar is
Plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (uitvoering -MN): Met twee trekkoorden (wit en groen) kan de hoeveelheidsinstelling ook met gemonteerd rooster bediend worden.

Luchthoeveelheidsmeting

Bij plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (Uitvoering -MN) kan de luchthoeveelheid ingesteld worden met gemonteerd frontrooster.

Meetslang aan drukmeter aansluiten
Werkdruk aflezen
Luchthoeveelheid als uit de grafiek aflezen of berekenen
Indien nodig, met de trekkoorden de klep verstellen

Voor elke aansluitkast AK-Uni is een grafiek beschikbaar.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van een rond frontrooster

ØD₂ [mm]

Diameter van een rond roosteraanzicht

ØD₃ [mm]

Diameter van een ronde aansluitkast

□Q₁ [mm]

Buitenafmetingen van een vierkant frontrooster

□Q₂ [mm]

Afmetingen van een vierkant roosteraanzicht

□Q₃ [mm]

Afmetingen van een vierkante aansluitkast

H₁ [mm]

Hoogte van onderkant plafond tot onderkant frontrooster

H₂ [mm]

Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

H₃ [mm]

Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

A [mm]

Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

C [mm]

Lengte van de aansluittuit

m [kg]

Gewicht (massa)

Definities

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

Δt_z [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δp_t [Pa]

Totaal drukverlies

A_eff [m²]

Effectief uitblaasoppervlak

Alle geluidvermogens zijn gebaseerd op 1 pW.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van een rond frontrooster

ØD₂ [mm]

Diameter van een rond roosteraanzicht

ØD₃ [mm]

Diameter van een ronde aansluitkast

□Q₁ [mm]

Buitenafmetingen van een vierkant frontrooster

□Q₂ [mm]

Afmetingen van een vierkant roosteraanzicht

□Q₃ [mm]

Afmetingen van een vierkante aansluitkast

H₁ [mm]

Hoogte van onderkant plafond tot onderkant frontrooster

H₂ [mm]

Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

H₃ [mm]

Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

A [mm]

Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

C [mm]

Lengte van de aansluittuit

m [kg]

Gewicht (massa)

Definities

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

Δt_z [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δp_t [Pa]

Totaal drukverlies

A_eff [m²]

Effectief uitblaasoppervlak

Alle geluidvermogens zijn gebaseerd op 1 pW.

Downloads

Productinformatie

Serie TDF-SilentAIR

PD – TDF – 1 Technical Leaflet 2,2 MB pdf

Handleidingen

Installation Manual - Air terminal Devices

1,1 MB pdf

Referenties

BGL BNP Paribas – CBK II

Het nieuwe gebouwencomplex BGL BNP Paribas wordt herkend als een stedelijk monument, aan de ingang van het Plateau van Kirchberg. Het is gelegen in de buurt van de oostelijke poort van de stad Luxemburg. De site bestaat uit twee gebouwen, een gebouw van zeven niveaus, en een torengebouw van 16 niveaus. Het gebouw beslaat meer dan 48.000 m²

Beide gebouwen zijn gelegen aan de Avenue JF Kennedy en de Rue E. Steichen. Ze werden ook gelinkt aan het bestaande gebouw CBK. De verbinding tussen beide gebouwen heeft een veelheid aan functies gekregen. Zo Er bevinden zich verschillende ruimtes, zoals een onthaal, een klantendienst, een auditorium, een fitness, verschillende restaurants, ...

Project : BGL BNP PARIBAS - CBK II

Locatie: Kirchberg - Luxembourg

Gerealiseerd in : 2014 - 2015

Studiebureau: Goblet Lavandier & Associés

Architect: M3 Architectes

Installateurs: Cofely Axima Bruxelles

Producten: Diffusers VSD, RFD, VDW, TDF ; Straaldüsen DUK-V; Jaloeziekleppen JZ, VFR; Debietregelaars VARYCONTROL TVR, TVZ, VFL, AK; geluidsdempers CA
