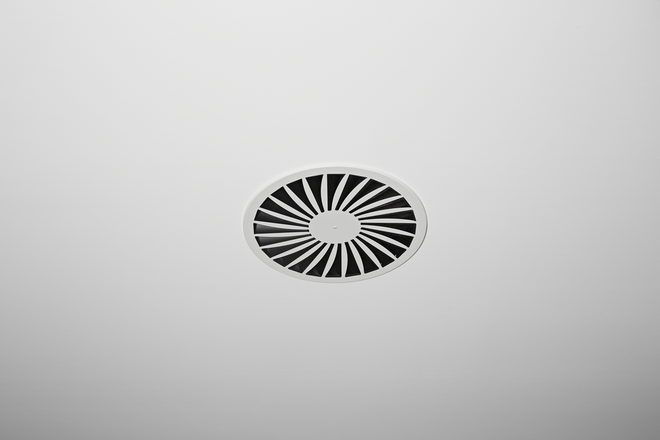

Rond frontrooster


00134461_0
Witte luchtrichtelementen


00140668_0
Horizontale, tweezijdige uitblaas


00128810_0
Eénzijdige, horizontale uitblaas


00140625_0
Wervelvormige, horizontale uitblaas


00132911_0
00134457_0
00134461_0
00140668_0
00128810_0
00140625_0

TDV-SilentAIR

MET LAAG GELUIDVERMOGEN VOOR COMFORTRUIMTEN, MET AFZONDERLIJK INSTELBARE LUCHTRICHTELEMENTEN

Ronde en vierkante wervelroosters

  • Nominale grootten 300, 400, 500, 600, 625
  • Luchthoeveelheidsbereik: 11 - 315 l/s of 40 - 1134 m³/h
  • Frontrooster van poedergecoat verzinkt staalplaat
  • Voor toevoer- en afvoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
  • Afzonderlijk instelbare luchtrichtelementen voor aanpassing van de uitblaasrichting
  • Ideaal voor comfortruimten


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic, luchtrichtelementen zwart en wit
  • Luchtaansluiting horizontaal en verticaal
  • Aansluitkast met inregelklep, trekkoordverstelling en meetnippel

Update order code
Configuratie opslaan
Uw prijs wordt berekend
Configureer uw product – stap voor stap
    Rapport genereren
    • Technisch ontwerp en selectie
    Update technische gegevens
    • Media
    Order code:
    Bestekstekst:
    Update bestekstekst
    Toon volledige tekst Verberg volledige tekst
    Initialize order code

    Toepassing

    Toepassing

    • Wervelroosters serie TDV-SilentAIR als toe- en afvoerrooster voor comfortruimten.
    • Esthetisch element voor opdrachtgevers en architecten met hoge eisen aan architectuur en design
    • Wervelvormige horizontale uitblaas voor mengventilatie
    • Efficiënte wervel met hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid (bij toevoer)
    • Afzonderlijk verstelbare luchtrichtelementen maken een individuele aanpassing aan de situatie mogelijk.
    • Voor constante en variabele luchthoeveelheden
    • Voor toevoertemperatuurverschillen van –12 tot +10 K
    • Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
    • Voor alle soorten plafondsystemen
    • Met randverbreding ook vrijhangende plaatsing mogelijk (bij toevoer)

    Speciale kenmerken

    • Laag geluidsvermogen, ideaal voor comfortruimten
    • Afzonderlijk verstelbare luchtrichtelementen
    • Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
    • Luchtrichtelementen zwart en wit

    Nominale grootten

    • 300, 400, 500, 600, 625

    Toepassing

    • Wervelroosters serie TDV-SilentAIR als toe- en afvoerrooster voor comfortruimten.
    • Esthetisch element voor opdrachtgevers en architecten met hoge eisen aan architectuur en design
    • Wervelvormige horizontale uitblaas voor mengventilatie
    • Efficiënte wervel met hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid (bij toevoer)
    • Afzonderlijk verstelbare luchtrichtelementen maken een individuele aanpassing aan de situatie mogelijk.
    • Voor constante en variabele luchthoeveelheden
    • Voor toevoertemperatuurverschillen van –12 tot +10 K
    • Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
    • Voor alle soorten plafondsystemen
    • Met randverbreding ook vrijhangende plaatsing mogelijk (bij toevoer)

    Speciale kenmerken

    • Laag geluidsvermogen, ideaal voor comfortruimten
    • Afzonderlijk verstelbare luchtrichtelementen
    • Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
    • Luchtrichtelementen zwart en wit

    Nominale grootten

    • 300, 400, 500, 600, 625

    Beschrijving

    Uitvoeringen

    • TDV-SA-Q: Vierkant frontrooster
    • TDV-SA-R: Rond frontrooster
    • TDV-SA-*-Z: Toevoer
    • TDV-SA-*-A: Afvoer


    Aansluiting

    • H: Horizontale aansluiting
    • V: Verticale aansluiting

    Onderdelen en eigenschappen

    • Vierkant of rond frontrooster
    • Frontrooster met afzonderlijk instelbare luchtrichtelementen
    • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
    • Inregelklep voor hoeveelheidsinstelling (optioneel)

    Aanbouwdelen

    • M: Hoeveelheidsinstelling
    • MN: Meetnippel en inregelklep met trekkoord voor inregelen met gemonteerd frontrooster

    Toebehoren

    • Lipafdichting

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

    Materialen en afwerking

    • Frontrooster van verzinkt staalplaat
    • V, H: Aansluitkast en traverse van verzinkt staalplaat
    • X: Aansluitkast van kunststof en verzinkt staalplaat
    • Luchtrichtelementen van kunststof, volgens UL 94, V-0, vlamwerend
    • Lipafdichting van rubber
    • Zichtzijde van het frontrooster poedergecoat RAL 9010, wit
    • P1: poedercoating, kleur volgens RAL Classic
    • Luchtrichtelementen toevoer overeenkomstig RAL 9005, zwart, afvoer geen luchtrichtelementen
    • Q11: Luchtrichtelementen afvoerlucht overeenkomstig RAL 9005, zwart
    • Q21: Luchtrichtelementen toevoer en afvoer overeenkomstig RAL 9010, wit

    Normen en richtlijnen

    • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

    Onderhoud

    • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
    • Testen en reiniging volgens VDI 6022

    Uitvoeringen

    • TDV-SA-Q: Vierkant frontrooster
    • TDV-SA-R: Rond frontrooster
    • TDV-SA-*-Z: Toevoer
    • TDV-SA-*-A: Afvoer


    Aansluiting

    • H: Horizontale aansluiting
    • V: Verticale aansluiting

    Onderdelen en eigenschappen

    • Vierkant of rond frontrooster
    • Frontrooster met afzonderlijk instelbare luchtrichtelementen
    • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
    • Inregelklep voor hoeveelheidsinstelling (optioneel)

    Aanbouwdelen

    • M: Hoeveelheidsinstelling
    • MN: Meetnippel en inregelklep met trekkoord voor inregelen met gemonteerd frontrooster

    Toebehoren

    • Lipafdichting

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

    Materialen en afwerking

    • Frontrooster van verzinkt staalplaat
    • V, H: Aansluitkast en traverse van verzinkt staalplaat
    • X: Aansluitkast van kunststof en verzinkt staalplaat
    • Luchtrichtelementen van kunststof, volgens UL 94, V-0, vlamwerend
    • Lipafdichting van rubber
    • Zichtzijde van het frontrooster poedergecoat RAL 9010, wit
    • P1: poedercoating, kleur volgens RAL Classic
    • Luchtrichtelementen toevoer overeenkomstig RAL 9005, zwart, afvoer geen luchtrichtelementen
    • Q11: Luchtrichtelementen afvoerlucht overeenkomstig RAL 9005, zwart
    • Q21: Luchtrichtelementen toevoer en afvoer overeenkomstig RAL 9010, wit

    Normen en richtlijnen

    • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

    Onderhoud

    • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
    • Testen en reiniging volgens VDI 6022

    Technische informatie

    Functie, TECHNISCHE GEGEVENS, SNELSELECTIE, BESTEKOMSCHRIJVING, BESTELSLEUTEL

    • Functie
    • TECHNISCHE GEGEVENS
    • SNELSELECTIE
    • BESTEKOMSCHRIJVING
    • BESTELSLEUTEL
    Schematische weergave, TDV-SA met aansluitkast met horizontale aansluiting
    00128127_0
    A TDV-SA-Q
    B TDV-SA-R
    ① Frontrooster
    ② Middenschroefbevestiging
    ③ Verstelbaar luchtrichtelement
    ④ Aansluitkast
    ⑤ Traverse
    ⑥ Ophanggaten
    ⑦ Aansluittuit
    Optioneel
    ⑧ Lipafdichting
    ⑨ Inregelklep
    ⑩ Meetnippel
    ⑪ Groen trekkoord, inregelklep sluiten
    ⑫ Wit trekkoord, inregelklep openen
    ⑬ Meetslang
    ⑭ Aansluitvarianten


    00128127_0
    00144080_0
    00144100_0
    00140635_0
    00147757_0
    00140640_0
    00147752_0
    00140668_0
    00147789_0
    00144114_0
    00144138_0
    00147794_0

    Functiebeschrijving

    Wervelroosters voeren de lucht wervelend toe in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met wervelroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.

    Wervelroosters serie TDV hebben verstelbare luchtrichtelementen. Verschillende uitblaasrichtingen maken aanpassing aan de plaatselijke situatie mogelijk. Horizontale uitblaas met alzijdige, twee- of éénzijdige uitblaas. Verticale uitblaas, uitsluitend voor verwarming, is ook mogelijk. Het toevoertemperatuurverschil kan –12 tot +10 K zijn.

    Een inregelklep (optioneel) vereenvoudigt het inregelen van de luchthoeveelheid. Meetnippel en inregelklep met trekkoord, als optie, maken inregelen mogelijk met gemonteerd frontrooster.

    Voor eenheid in vormgeving kan de serie TDV ook als afvoerrooster toegepast worden. De luchtrichtelementen zijn bij afvoerlucht niet nodig.

    Functiebeschrijving

    Wervelroosters voeren de lucht wervelend toe in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met wervelroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.

    Wervelroosters serie TDV hebben verstelbare luchtrichtelementen. Verschillende uitblaasrichtingen maken aanpassing aan de plaatselijke situatie mogelijk. Horizontale uitblaas met alzijdige, twee- of éénzijdige uitblaas. Verticale uitblaas, uitsluitend voor verwarming, is ook mogelijk. Het toevoertemperatuurverschil kan –12 tot +10 K zijn.

    Een inregelklep (optioneel) vereenvoudigt het inregelen van de luchthoeveelheid. Meetnippel en inregelklep met trekkoord, als optie, maken inregelen mogelijk met gemonteerd frontrooster.

    Voor eenheid in vormgeving kan de serie TDV ook als afvoerrooster toegepast worden. De luchtrichtelementen zijn bij afvoerlucht niet nodig.


    Nominale grootten

    300, 400, 500, 600, 625 mm

    Minimale luchthoeveelheid, bij ΔtZ = –6 K

    11 – 47 l/s of 40 – 169 m³/h

    Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A)

    95 – 315 l/s of 342 – 1134 m³/h

    Toevoerluchttemperatuurverschil

    –12 tot +10 K


    De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

    De minimale luchthoeveelheden gelden voor een toevoerluchttemperatuurverschil van –6 K.

    De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A) bij 0° klepstand.

    Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

    De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

    De minimale luchthoeveelheden gelden voor een toevoerluchttemperatuurverschil van –6 K.

    De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A) bij 0° klepstand.

    Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.


    TDF-SA-Q-Z-H (toevoer), geluidvermogen en drukverlies

    Nominale grootte V Klepstand
    Nominale grootte V 0° 45° 90°
    Nominale grootte V Δpt LWA Δpt LWA Δpt LWA
    Nominale grootte l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A)

    300

    11

    40

    1

    <15

    1

    <15

    2

    <15

    300

    40

    144

    11

    25

    14

    27

    32

    25

    300

    65

    234

    28

    37

    37

    37

    83

    38

    300

    95

    342

    60

    50

    79

    48

    179

    52

    400

    20

    72

    1

    <15

    1

    <15

    3

    <15

    400

    60

    216

    10

    26

    12

    18

    28

    27

    400

    100

    360

    26

    39

    35

    36

    79

    39

    400

    140

    504

    52

    50

    68

    49

    154

    49

    500

    30

    108

    1

    <15

    2

    <15

    6

    <15

    500

    80

    288

    11

    22

    16

    21

    46

    26

    500

    135

    486

    30

    38

    46

    38

    130

    43

    500

    190

    684

    59

    50

    91

    51

    257

    55

    600, 625

    47

    169

    2

    <15

    2

    <15

    6

    <15

    600, 625

    125

    450

    12

    22

    15

    22

    44

    27

    600, 625

    200

    720

    30

    38

    39

    37

    112

    43

    600, 625

    275

    990

    57

    50

    74

    49

    212

    55


    TDF-SA-R-Z-H (toevoer), geluidvermogen en drukverlies

    Nominale grootte V Klepstand
    Nominale grootte V 0° 45° 90°
    Nominale grootte V Δpt LWA Δpt LWA Δpt LWA
    Nominale grootte l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A)

    300

    11

    40

    1

    <15

    1

    <15

    2

    <15

    300

    40

    144

    10

    25

    14

    24

    32

    23

    300

    70

    252

    31

    35

    43

    36

    97

    38

    300

    111

    398

    78

    50

    108

    50

    243

    54

    400

    20

    72

    1

    <15

    1

    <15

    3

    <15

    400

    65

    234

    11

    25

    14

    25

    34

    25

    400

    115

    414

    34

    39

    45

    39

    105

    41

    400

    155

    558

    62

    50

    82

    48

    191

    51

    500

    30

    108

    1

    <15

    2

    <15

    6

    <15

    500

    90

    324

    13

    22

    20

    23

    56

    28

    500

    155

    558

    39

    38

    59

    40

    165

    45

    500

    215

    774

    75

    50

    114

    52

    318

    57

    600, 625

    47

    169

    2

    <15

    2

    <15

    6

    <15

    600, 625

    130

    468

    13

    21

    19

    22

    47

    30

    600, 625

    215

    774

    35

    37

    51

    38

    130

    45

    600, 625

    295

    1062

    66

    50

    96

    50

    244

    57


    TDF-SA-*-Z-V (toevoer), geluidvermogen en drukverlies

    Nominale grootte V Klepstand
    Nominale grootte V 0° 45° 90°
    Nominale grootte V Δpt LWA Δpt LWA Δpt LWA
    Nominale grootte l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A)

    300

    11

    40

    1

    <15

    1

    <15

    2

    <15

    300

    30

    108

    6

    17

    8

    19

    17

    18

    300

    65

    234

    29

    37

    36

    38

    82

    38

    300

    95

    342

    63

    50

    77

    51

    174

    52

    400

    20

    72

    1

    <15

    1

    <15

    3

    <15

    400

    60

    216

    9

    21

    12

    23

    29

    22

    400

    110

    396

    31

    39

    40

    39

    96

    42

    400

    150

    540

    58

    50

    73

    51

    179

    54

    500

    30

    108

    1

    <15

    2

    <15

    6

    <15

    500

    85

    306

    11

    20

    18

    23

    49

    29

    500

    140

    504

    30

    38

    49

    42

    133

    46

    500

    195

    702

    59

    50

    94

    56

    258

    58

    600, 625

    47

    169

    2

    <15

    3

    <15

    7

    <15

    600, 625

    120

    432

    12

    23

    17

    25

    42

    33

    600, 625

    190

    684

    29

    38

    42

    42

    106

    48

    600, 625

    260

    936

    55

    50

    79

    55

    198

    60


    Wervelrooster met vierkant of rond frontrooster. Als toe- en afvoerrooster voor comfortinstallaties. Frontrooster met afzonderlijk verstelbare lamellen voor wervelvormige horizontale met hoge inductie. Voor inbouw in alle soorten verlaagde plafonds.

    Montagereed rooster, opgebouwd uit het frontrooster met radiaal geplaatste, afzonderlijk verstelbare zwarte of witte luchtrichtelementen en een aansluitkast, bij toevoer met luchtverdeelelement, horizontale of verticale aansluiting en boringen of ophangogen voor montage.

    Middenschroefbevestiging van het frontrooster aan de traverse, afgedekt met een sierdop.

    Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

    Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

    Speciale kenmerken

    • Laag geluidsvermogen, ideaal voor comfortruimten
    • Afzonderlijk verstelbare luchtrichtelementen
    • Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
    • Luchtrichtelementen zwart en wit

    Materialen en afwerking

    • Frontrooster van verzinkt staalplaat
    • V, H: Aansluitkast en traverse van verzinkt staalplaat
    • X: Aansluitkast van kunststof en verzinkt staalplaat
    • Luchtrichtelementen van kunststof, volgens UL 94, V-0, vlamwerend
    • Lipafdichting van rubber
    • Zichtzijde van het frontrooster poedergecoat RAL 9010, wit
    • P1: poedercoating, kleur volgens RAL Classic
    • Luchtrichtelementen toevoer overeenkomstig RAL 9005, zwart, afvoer geen luchtrichtelementen
    • Q11: Luchtrichtelementen afvoerlucht overeenkomstig RAL 9005, zwart
    • Q21: Luchtrichtelementen toevoer en afvoer overeenkomstig RAL 9010, wit

    Technische gegevens

    • Grootte: 300, 400, 500, 600, 625 mm
    • Minimale luchthoeveelheid, bij ΔtZ = –6 K: 11 – 47 l/s of 40 – 169 m³/h
    • Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A): 95 – 315 l/s of 342 – 1134 m³/h
    • Toevoertemperatuurverschil: –12 bis +10 K

    Selectiegegevens

    • V _______________________ [m³/h]
    • Δpt _______________________ [Pa]

    Stromingsgeluid

    • LWA _______________________ [dB(A)]

    Wervelrooster met vierkant of rond frontrooster. Als toe- en afvoerrooster voor comfortinstallaties. Frontrooster met afzonderlijk verstelbare lamellen voor wervelvormige horizontale met hoge inductie. Voor inbouw in alle soorten verlaagde plafonds.

    Montagereed rooster, opgebouwd uit het frontrooster met radiaal geplaatste, afzonderlijk verstelbare zwarte of witte luchtrichtelementen en een aansluitkast, bij toevoer met luchtverdeelelement, horizontale of verticale aansluiting en boringen of ophangogen voor montage.

    Middenschroefbevestiging van het frontrooster aan de traverse, afgedekt met een sierdop.

    Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

    Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

    Speciale kenmerken

    • Laag geluidsvermogen, ideaal voor comfortruimten
    • Afzonderlijk verstelbare luchtrichtelementen
    • Voor alle soorten plafondsystemen en met randverbreding ook vrijhangend
    • Luchtrichtelementen zwart en wit

    Materialen en afwerking

    • Frontrooster van verzinkt staalplaat
    • V, H: Aansluitkast en traverse van verzinkt staalplaat
    • X: Aansluitkast van kunststof en verzinkt staalplaat
    • Luchtrichtelementen van kunststof, volgens UL 94, V-0, vlamwerend
    • Lipafdichting van rubber
    • Zichtzijde van het frontrooster poedergecoat RAL 9010, wit
    • P1: poedercoating, kleur volgens RAL Classic
    • Luchtrichtelementen toevoer overeenkomstig RAL 9005, zwart, afvoer geen luchtrichtelementen
    • Q11: Luchtrichtelementen afvoerlucht overeenkomstig RAL 9005, zwart
    • Q21: Luchtrichtelementen toevoer en afvoer overeenkomstig RAL 9010, wit

    Technische gegevens

    • Grootte: 300, 400, 500, 600, 625 mm
    • Minimale luchthoeveelheid, bij ΔtZ = –6 K: 11 – 47 l/s of 40 – 169 m³/h
    • Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A): 95 – 315 l/s of 342 – 1134 m³/h
    • Toevoertemperatuurverschil: –12 bis +10 K

    Selectiegegevens

    • V _______________________ [m³/h]
    • Δpt _______________________ [Pa]

    Stromingsgeluid

    • LWA _______________________ [dB(A)]

    00133892_0

    Serie
    TDV-SA       Wervelrooster

     Uitvoering
    R       Rond
    Q       Vierkant

     Installatie
    Z       Toevoer
    A       Afvoer

     Aansluiting
    H       Horizontaal
    V       Verticaal

     Inregelklep voor luchthoeveelheidsinstelling
           Geen vermelding: zonder
    M       Met inregelklep
    MN       Met trekkoord en meetnippel (alleen bij aansluitkast H)



     Toebehoren
           Geen vermelding: zonder
    L       Met lipafdichting

     Nominale grootte [mm]
    300
    400
    500
    600
    625

    Kleur luchtrichtelementen
           Geen opgaaf: toevoer zwarte luchtrichtlamellen, afvoer geen luchtrichtlamellen
    Q11       Afvoer: zwarte luchtrichtelementen
    Q21       Toevoer witte luchtrichtlamellen,
           Afvoer witte luchtrichtlamellen

     Oppervlak zichtzijde
           Geen opgaaf: poedergecoat
           RAL 9010, wit
    P1       Poedergecoat, RAL Classic kleur opgeven.

           Glansgraad
           RAL 9010 50 %
           RAL 9006 30 %
           Alle andere RAL-kleuren 70 %


    Bestelvoorbeeld: TDV-SA–Q–Z–H–MN–L/600/P1–RAL 9016

    Bouwvorm

    Vierkant

    Installatie

    Toevoerlucht

    Aansluiting

    Horizontaal

    Inregelklep voor luchthoeveelheidsinstelling

    Met trekkoord en meetnippel

    Toebehoren

    Lipafdichting

    Nominale grootte

    600

    Kleur luchtrichtelementen

    Zwart

    Oppervlak (zichtzijde)

    RAL 9016, verkeerswit, glansgraad70 %




    Uitvoeringen, Afmetingen en gewichten, Productdetails

    • Uitvoeringen
    • AFMETINGEN EN GEWICHTEN
    • PRODUCTDETAILS
    TDV-SA-Q-Z/600
    00132911_0


    00132911_0
    00132319_0

    TDV-SA-Q-*-H

    Hoog comfort in Top-Design

    In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

    Uitvoering

    • Wervelrooster met vierkant frontrooster
    • Aansluitkast met horizontale aansluiting

    Nominale grootten

    • 300, 400, 500, 600, 625

    Onderdelen en eigenschappen

    • Vierkant frontrooster
    • Aansluitkast met horizontale aansluiting
    • Vierkante opening voor het frontrooster
    • Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
    • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
    • Inregelklep voor hoeveelheidsinstelling, optioneel
    • Meetnippel in inregelklep met trekkoord voor luchthoeveelheidsinstelling, optioneel
    • Lipafdichting, optioneel

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

    TDV-SA-Q-*-V

    Hoog comfort in Top-Design

    In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

    Uitvoering

    • Wervelrooster met vierkant frontrooster
    • Aansluitkast met verticale aansluiting

    Nominale grootten

    • 300, 400, 500, 600, 625

    Onderdelen en eigenschappen

    • Vierkant frontrooster
    • Aansluitkast met verticale aansluiting
    • Ronde opening voor het frontrooster
    • Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
    • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
    • Inregelklep voor hoeveelheidsinstelling, optioneel
    • Lipafdichting, optioneel

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

    TDV-SA-R-*-H

    Hoog comfort in Top-Design

    In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

    Uitvoering

    • Wervelrooster met rond frontrooster
    • Aansluitkast met horizontale aansluiting

    Nominale grootten

    • 300, 400, 500, 600, 625

    Onderdelen en eigenschappen

    • Rond frontrooster
    • Aansluitkast met horizontale aansluiting
    • Ronde opening voor het frontrooster
    • Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
    • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
    • Inregelklep voor hoeveelheidsinstelling, optioneel
    • Meetnippel in inregelklep met trekkoord voor luchthoeveelheidsinstelling, optioneel
    • Lipafdichting, optioneel

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

    TDV-SA-R-*-V

    Hoog comfort in Top-Design

    In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

    Uitvoering

    • Wervelrooster met rond frontrooster
    • Aansluitkast met verticale aansluiting

    Nominale grootten

    • 300, 400, 500, 600, 625

    Onderdelen en eigenschappen

    • Rond frontrooster
    • Aansluitkast met verticale aansluiting
    • Ronde opening voor het frontrooster
    • Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
    • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
    • Inregelklep voor hoeveelheidsinstelling, optioneel
    • Lipafdichting, optioneel

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

    TDV-SA-Q-*-H

    Hoog comfort in Top-Design

    In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

    Uitvoering

    • Wervelrooster met vierkant frontrooster
    • Aansluitkast met horizontale aansluiting

    Nominale grootten

    • 300, 400, 500, 600, 625

    Onderdelen en eigenschappen

    • Vierkant frontrooster
    • Aansluitkast met horizontale aansluiting
    • Vierkante opening voor het frontrooster
    • Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
    • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
    • Inregelklep voor hoeveelheidsinstelling, optioneel
    • Meetnippel in inregelklep met trekkoord voor luchthoeveelheidsinstelling, optioneel
    • Lipafdichting, optioneel

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

    TDV-SA-Q-*-V

    Hoog comfort in Top-Design

    In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

    Uitvoering

    • Wervelrooster met vierkant frontrooster
    • Aansluitkast met verticale aansluiting

    Nominale grootten

    • 300, 400, 500, 600, 625

    Onderdelen en eigenschappen

    • Vierkant frontrooster
    • Aansluitkast met verticale aansluiting
    • Ronde opening voor het frontrooster
    • Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
    • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
    • Inregelklep voor hoeveelheidsinstelling, optioneel
    • Lipafdichting, optioneel

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

    TDV-SA-R-*-H

    Hoog comfort in Top-Design

    In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

    Uitvoering

    • Wervelrooster met rond frontrooster
    • Aansluitkast met horizontale aansluiting

    Nominale grootten

    • 300, 400, 500, 600, 625

    Onderdelen en eigenschappen

    • Rond frontrooster
    • Aansluitkast met horizontale aansluiting
    • Ronde opening voor het frontrooster
    • Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
    • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
    • Inregelklep voor hoeveelheidsinstelling, optioneel
    • Meetnippel in inregelklep met trekkoord voor luchthoeveelheidsinstelling, optioneel
    • Lipafdichting, optioneel

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

    TDV-SA-R-*-V

    Hoog comfort in Top-Design

    In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

    Uitvoering

    • Wervelrooster met rond frontrooster
    • Aansluitkast met verticale aansluiting

    Nominale grootten

    • 300, 400, 500, 600, 625

    Onderdelen en eigenschappen

    • Rond frontrooster
    • Aansluitkast met verticale aansluiting
    • Ronde opening voor het frontrooster
    • Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
    • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
    • Inregelklep voor hoeveelheidsinstelling, optioneel
    • Lipafdichting, optioneel

    Constructieve kenmerken

    • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
    • Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

    Vierkant frontrooster met horizontale aansluitkast
    00111335_0..


    00111335_0..
    00111341_0..
    00111445_0...
    00111347_0..
    TDV-SA-Q-*-H

    Gewichtsopgaven gelden voor uitvoering toevoer

    TDV-SA-Q-*-V

    Gewichtsopgaven gelden voor uitvoering toevoer

    TDV-SA-R-*-H

    Gewichtsopgaven gelden voor uitvoering toevoer

    TDV-SA-R-*-V

    Gewichtsopgaven gelden voor uitvoering toevoer

    Gewichtsopgaven gelden voor uitvoering toevoer

    Gewichtsopgaven gelden voor uitvoering toevoer

    Gewichtsopgaven gelden voor uitvoering toevoer

    Gewichtsopgaven gelden voor uitvoering toevoer

    Frontrooster TDV-SA-Q
    00111713_0..


    00111713_0..
    00111715_0.
    TDV-QTDV-R

    Inbouwvoorbeelden, Inbouwdetails, Ingebruikstelling, Kenmerken en definities

    • Inbouwvoorbeelden
    • INBOUWDETAILS
    • INGEBRUIKSTELLING
    • KENMERKEN EN DEFINITIES
    Inbouw in systeemplafond
    00104520_0.


    00104520_0.
    00104505_0.
    00104525_0.
    Inbouw in plafond met vierkante aansluitkast
    00144769_0
    ① Luchtkanaal
    ② Ophanggaten
    ③ Frontrooster

    • Luchtaansluiting horizontaal
    • Vier ophanggaten
    • Montage met draad, draadeinden of noniushangers door derden


    00144769_0
    00143625_0
    00145009_0
    00145024_0
    00144799_0
    00144832_0
    00144854_0

    Inbouw en inbedrijfname

    • Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
    • Inbouw in plafond
    • Vrijhangende plaatsing alleen met randverbreding (bij toevoer)
    • Luchtaansluiting horizontaal of verticaal
    • Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling


    Schematische weergave ter verduidelijking van het inbouwdetail.

    Inbouw en inbedrijfname

    • Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
    • Inbouw in plafond
    • Vrijhangende plaatsing alleen met randverbreding (bij toevoer)
    • Luchtaansluiting horizontaal of verticaal
    • Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling


    Schematische weergave ter verduidelijking van het inbouwdetail.

    AK-Uni-...-MN Hoeveelheidsinstelling
    00151153_0
    ① Klepblad
    ② Wit trekkoord, klep openen

    Open, 0°

    00151153_0
    00151159_0
    00151140_0
    00132583_0
    00134024_0

    Inregelen

    Als er meerdere roosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.

    • Plafondroosters met universele aansluitkast en inregelklep (uitvoering -M): Bij gedemonteerd frontrooster is de inregelklep bedienbaar, die van 0 tot 90° traploos verstelbaar is
    • Plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (uitvoering -MN): Met twee trekkoorden (wit en groen) kan de hoeveelheidsinstelling ook met gemonteerd rooster bediend worden.

    Luchthoeveelheidsmeting

    Bij plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (Uitvoering -MN) kan de luchthoeveelheid ingesteld worden met gemonteerd frontrooster.

    • Meetslang aan drukmeter aansluiten
    • Werkdruk aflezen
    • Luchthoeveelheid als uit de grafiek aflezen of berekenen
    • Indien nodig, met de trekkoorden de klep verstellen


    Voor elke aansluitkast AK-Uni is een grafiek beschikbaar.

    Inregelen

    Als er meerdere roosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.

    • Plafondroosters met universele aansluitkast en inregelklep (uitvoering -M): Bij gedemonteerd frontrooster is de inregelklep bedienbaar, die van 0 tot 90° traploos verstelbaar is
    • Plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (uitvoering -MN): Met twee trekkoorden (wit en groen) kan de hoeveelheidsinstelling ook met gemonteerd rooster bediend worden.

    Luchthoeveelheidsmeting

    Bij plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (Uitvoering -MN) kan de luchthoeveelheid ingesteld worden met gemonteerd frontrooster.

    • Meetslang aan drukmeter aansluiten
    • Werkdruk aflezen
    • Luchthoeveelheid als uit de grafiek aflezen of berekenen
    • Indien nodig, met de trekkoorden de klep verstellen


    Voor elke aansluitkast AK-Uni is een grafiek beschikbaar.

    Hoofdafmetingen

    ØD [mm]

    Buitendiameter van de aansluiting

    ØD₁ [mm]

    Buitendiameter van een rond frontrooster

    ØD₂ [mm]

    Diameter van een rond roosteraanzicht

    ØD₃ [mm]

    Diameter van een ronde aansluitkast

    □Q₁ [mm]

    Buitenafmetingen van een vierkant frontrooster

    □Q₂ [mm]

    Afmetingen van een vierkant roosteraanzicht

    □Q₃ [mm]

    Afmetingen van een vierkante aansluitkast

    H₁ [mm]

    Hoogte van onderkant plafond tot onderkant frontrooster

    H₂ [mm]

    Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

    H₃ [mm]

    Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

    A [mm]

    Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

    C [mm]

    Lengte van de aansluittuit

    m [kg]

    Gewicht (massa)

    Definities

    LWA [dB(A)]

    Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

    V [m³/h] en [l/s]

    Luchthoeveelheid

    Δtz [K]

    Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

    Δpt [Pa]

    Totaal drukverlies

    Aeff [m²]

    Effectief uitblaasoppervlak


    Alle geluidvermogens zijn gebaseerd op 1 pW.

    Hoofdafmetingen

    ØD [mm]

    Buitendiameter van de aansluiting

    ØD₁ [mm]

    Buitendiameter van een rond frontrooster

    ØD₂ [mm]

    Diameter van een rond roosteraanzicht

    ØD₃ [mm]

    Diameter van een ronde aansluitkast

    □Q₁ [mm]

    Buitenafmetingen van een vierkant frontrooster

    □Q₂ [mm]

    Afmetingen van een vierkant roosteraanzicht

    □Q₃ [mm]

    Afmetingen van een vierkante aansluitkast

    H₁ [mm]

    Hoogte van onderkant plafond tot onderkant frontrooster

    H₂ [mm]

    Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

    H₃ [mm]

    Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

    A [mm]

    Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

    C [mm]

    Lengte van de aansluittuit

    m [kg]

    Gewicht (massa)

    Definities

    LWA [dB(A)]

    Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

    V [m³/h] en [l/s]

    Luchthoeveelheid

    Δtz [K]

    Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

    Δpt [Pa]

    Totaal drukverlies

    Aeff [m²]

    Effectief uitblaasoppervlak


    Alle geluidvermogens zijn gebaseerd op 1 pW.

    Downloads

    Productinformatie

    • Type TDV-SilentAIR

      PD – TDV – 1 Technical leaflet 2,5 MB pdf

    Handleidingen

    • Installation Manual - Air terminal devices

      1,1 MB pdf

    TROX SERVICES

    production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

    Deel deze pagina

    Beveel deze pagina aan

    U kunt deze pagina delen door de link te delen.

    Velden met een ster (*) zijn verplichte velden.

    Contact

    Bedankt voor uw bericht!

    Uw aanbeveling is verzonden naar de ontvanger.

    Contact

    Wij zijn er om u te helpen.

    Wilt u het onderwerp van uw aanvraag en uw contactgegevens specificeren a.u.b.
    Tel.: +32 (0) 2/522 07 80

    Attachment (max. 10MB)
    Uw bericht
    Uw bericht aan

    Velden met een ster (*) zijn verplichte velden.

    Contact

    Bedankt voor uw bericht!

    Uw aanvraag is door ons ontvangen en wordt behandeld.
    Onze afdeling voor service-aanvragen zal op korte termijn contact met u opnemen.
    Voor algemene vragen over producten en diensten kunt u ons ook bereiken op:
    Tel.: +32 (0) 2/522 07 80

    Contact

    Wij zijn er om u te helpen.

    Wilt u het onderwerp van uw aanvraag en uw contactgegevens specificeren a.u.b.
    Tel.: +32 (0) 2/522 07 80

    Attachment (max. 10MB)
    Uw bericht
    Uw bericht voor

    Velden met een ster (*) zijn verplichte velden.

    Contact

    Bedankt voor uw bericht!

    Uw aanvraag is door ons ontvangen en wordt behandeld.
    Onze afdeling voor service-aanvragen zal op korte termijn contact met u opnemen.
    Voor algemene vragen over producten en diensten kunt u ons ook bereiken op:
    Tel.: +32 (0) 2/522 07 80

    TROX Logo
    Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.
    Cookie-instellingen
