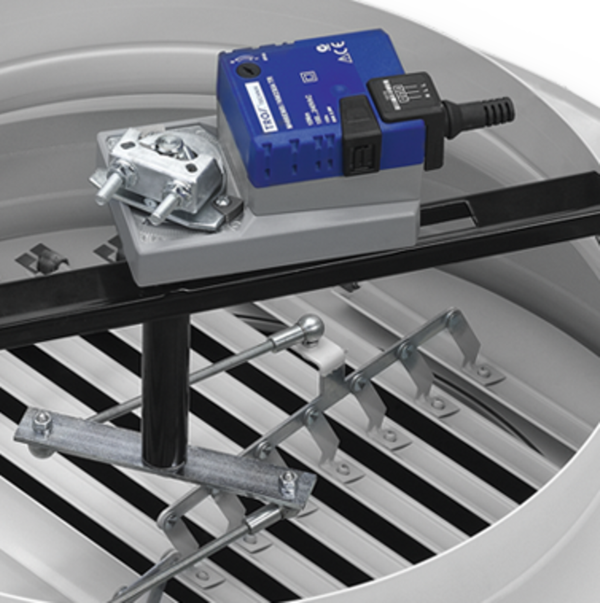

Verstelling met servomotor


00129239_0
Horizontale uitblaas


00129234_0
Verticale uitblaas


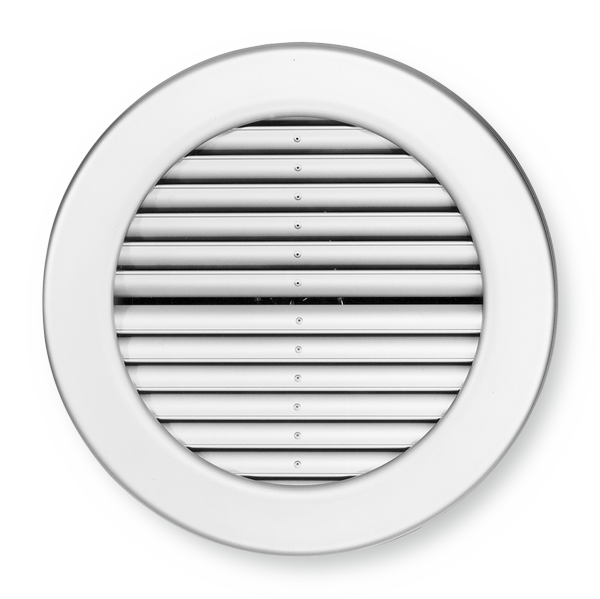

00189937_0
00129244_0
00129239_0
00129234_0

VDR

Voor grote temperatuurverschillen bij verwarming, grote indringdiepte, met verstelbare lamellen

Ronde wervelroosters met handmatige en gemotoriseerde verstelling van de lamellen, in het bijzonder voor hoge ruimten

  • Nominale grootten 315, 400, 630, 800
  • Luchtoeveelheidsbereik 175 – 1495 l/s of 630 – 5382 m³/h
  • Aluminium frontrooster
  • Voor toevoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Handmatig en motorisch verstelbare uitblaasrichting
  • Grote doordringdiepte bij laag geluidvermogen


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic
  • Luchtaansluiting horizontaal en verticaal
  • Servomotoren voor verstelling van de uitblaasrichting

Toepassing

Toepassing

  • Plafondrooster serie VDR als toevoerrooster voor industrie- en comforttoepassingen in hoge ruimten
  • Voor mengventilatie met verschillende uitblaasrichtingen voor verwarmings- en koelbedrijf
  • Tweezijdige horizontale uitblaas bij koeling
  • Grote inductie zorgt voor snelle afbouw van temperatuurverschil en luchtsnelheid
  • Schuin tot verticaal uitblaaspatroon voor verwarming
  • Voor constante en variabele luchthoeveelheden
  • Voor toevoertemperatuurverschillen van –10 tot +15 K
  • Voor ruimten hoger dan ca. 3,8 m
  • Voor verlaagde plafonds
  • Vrijhangende inbouw mogelijk
  • Optimaal voor aansturing door temperatuurverschilregeling met de serie TDC

Speciale kenmerken

  • Grote doordringdiepte bij laag geluidvermogen
  • Bijzonder geschikt voor ruimten met wisselende warmtelasten
  • Ideale aanpassing van het uitblaaspatroon door twee verstelbare lamelvelden
  • Handmatig en motorisch verstelbare uitblaasrichting
  • Aansluitkast met horizontale of verticale aansluitkast en varianten met elektrische servomotor met inspectiedeksel

Nominale grootten

  • 315, 400, 630, 800

Toepassing

  • Plafondrooster serie VDR als toevoerrooster voor industrie- en comforttoepassingen in hoge ruimten
  • Voor mengventilatie met verschillende uitblaasrichtingen voor verwarmings- en koelbedrijf
  • Tweezijdige horizontale uitblaas bij koeling
  • Grote inductie zorgt voor snelle afbouw van temperatuurverschil en luchtsnelheid
  • Schuin tot verticaal uitblaaspatroon voor verwarming
  • Voor constante en variabele luchthoeveelheden
  • Voor toevoertemperatuurverschillen van –10 tot +15 K
  • Voor ruimten hoger dan ca. 3,8 m
  • Voor verlaagde plafonds
  • Vrijhangende inbouw mogelijk
  • Optimaal voor aansturing door temperatuurverschilregeling met de serie TDC

Speciale kenmerken

  • Grote doordringdiepte bij laag geluidvermogen
  • Bijzonder geschikt voor ruimten met wisselende warmtelasten
  • Ideale aanpassing van het uitblaaspatroon door twee verstelbare lamelvelden
  • Handmatig en motorisch verstelbare uitblaasrichting
  • Aansluitkast met horizontale of verticale aansluitkast en varianten met elektrische servomotor met inspectiedeksel

Nominale grootten

  • 315, 400, 630, 800

Beschrijving

Uitvoeringen

  • Alleen frontrooster


Aansluiting

  • H: Horizontale aansluiting
  • V: Verticale aansluiting

Onderdelen en eigenschappen

  • Rond frontrooster met twee velden verstelbare lamellen
  • Diffusorvormig frontraam
  • Tuitring

Aanbouwdelen

  • Elektrische servomotor voor verstelling van de uitblaasrichting

Aanvullende producten

  • TDC voor temperatuurafhankelijke sturing

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

Materialen en afwerking

  • Lamellen, frontraam en tuitring van aluminium
  • Aansluitkast en traverse van verzinkt staalplaat
  • Frontraam, lamellen en tuitring poedergecoat, RAL 9010, wit
  • P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

  • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022

Uitvoeringen

  • Alleen frontrooster


Aansluiting

  • H: Horizontale aansluiting
  • V: Verticale aansluiting

Onderdelen en eigenschappen

  • Rond frontrooster met twee velden verstelbare lamellen
  • Diffusorvormig frontraam
  • Tuitring

Aanbouwdelen

  • Elektrische servomotor voor verstelling van de uitblaasrichting

Aanvullende producten

  • TDC voor temperatuurafhankelijke sturing

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

Materialen en afwerking

  • Lamellen, frontraam en tuitring van aluminium
  • Aansluitkast en traverse van verzinkt staalplaat
  • Frontraam, lamellen en tuitring poedergecoat, RAL 9010, wit
  • P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

  • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

  • Functie
  • Technische gegevens
  • Snelselectie
  • Bestekomschrijving
  • Bestelsleutel

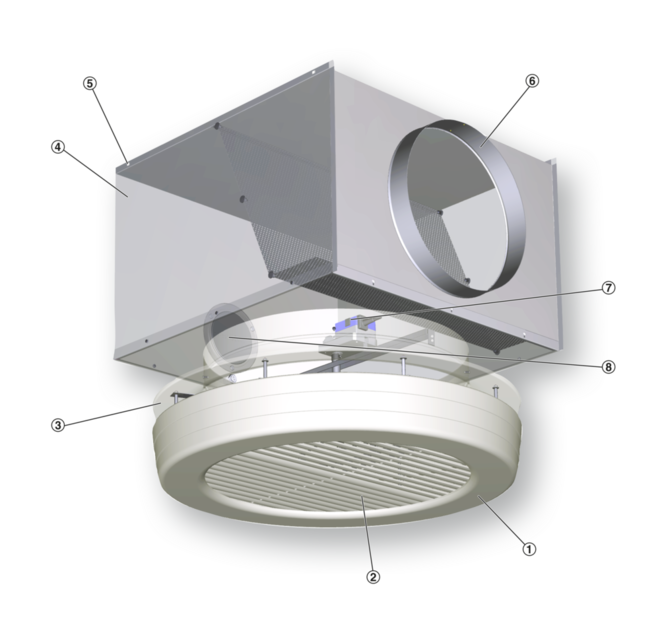

Schematische weergave, VDR met servomotor en aansluitkast met horizontale aansluiting
00109744_0.
① Frontraam
② Lamel
③ Tuitring
④ Aansluitkast
⑤ Ophanggaten
⑥ Aansluittuit


Optioneel
⑦ Servomotor en traverse
⑧ Inspectiedeksel


00109744_0.
00128577_0
00128572_0

Functiebeschrijving

Plafondroosters voeren de toevoerlucht met gerichte stroming in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met plafondroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengstroming voor industrie- en comfortruimten met goede doorspoeling bij geringe turbulentie in de leefzone.

Wervelroosters serie VDR hebben verstelbare lamellen. Verschillende uitblaasrichtingen maken aanpassing aan de plaatselijke situatie mogelijk. Horizontale uitblaas alzijdig. Verticale uitblaas, voor verwarming, is ook mogelijk. Het toevoertemperatuurverschil kan –10 tot +15 K zijn.

Een servomotor (optioneel) verstelt de lamellen afhankelijk van de vraag.

Functiebeschrijving

Plafondroosters voeren de toevoerlucht met gerichte stroming in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met plafondroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengstroming voor industrie- en comfortruimten met goede doorspoeling bij geringe turbulentie in de leefzone.

Wervelroosters serie VDR hebben verstelbare lamellen. Verschillende uitblaasrichtingen maken aanpassing aan de plaatselijke situatie mogelijk. Horizontale uitblaas alzijdig. Verticale uitblaas, voor verwarming, is ook mogelijk. Het toevoertemperatuurverschil kan –10 tot +15 K zijn.

Een servomotor (optioneel) verstelt de lamellen afhankelijk van de vraag.

trox_blau20

Nominale grootten

315, 400, 630, 800 mm

 trox_blau20

Minimale luchthoeveelheid

175 – 695 l/s of 630 – 2502 m³/h

 trox_blau20

Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A)

320 – 1495 l/s of 1152 – 5382 m³/h

 trox_blau20

Toevoerluchttemperatuurverschil

–10 tot +15 K

Nominale grootten

315, 400, 630, 800 mm

Minimale luchthoeveelheid

175 – 695 l/s of 630 – 2502 m³/h

Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A)

320 – 1495 l/s of 1152 – 5382 m³/h

Toevoerluchttemperatuurverschil

–10 tot +15 K


De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A).

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A).

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

VDR, Geluidvermogenniveau en totaal drukverschil trox_blau20 Nominale grootte V V Δpt LWA trox_blau20 Nominale grootte l/s m³/h Pa dB(A) trox_blau20

315

175

630

5

19

 trox_blau20

315

255

918

10

32

 trox_blau20

315

335

1206

17

42

 trox_blau20

315

420

1512

27

50

 trox_blau20

400

250

900

5

18

 trox_blau20

400

400

1440

14

32

 trox_blau20

400

550

1980

26

44

 trox_blau20

400

650

2340

36

50

 trox_blau20

630

555

1998

7

30

 trox_blau20

630

680

2448

11

38

 trox_blau20

630

805

2898

15

45

 trox_blau20

630

925

3330

20

50

 trox_blau20

800

556

2500

6

27

 trox_blau20

800

870

3132

8

33

 trox_blau20

800

1185

4266

16

42

 trox_blau20

800

1495

5382

25

50
VDR-H, Geluidvermogenniveau en totaal drukverschil trox_blau20 Nominale grootte V V Δpt LWA trox_blau20 Nominale grootte l/s m³/h Pa dB(A) trox_blau20

315

175

630

22

28

 trox_blau20

315

230

828

38

37

 trox_blau20

315

280

1008

57

45

 trox_blau20

315

320

1152

74

50

 trox_blau20

400

250

900

19

27

 trox_blau20

400

320

1152

31

36

 trox_blau20

400

390

1404

46

43

 trox_blau20

400

465

1674

65

50

 trox_blau20

630

490

1764

24

28

 trox_blau20

630

615

2214

38

36

 trox_blau20

630

740

2664

55

44

 trox_blau20

630

870

3132

75

50

 trox_blau20

800

695

2502

21

30

 trox_blau20

800

855

3078

31

37

 trox_blau20

800

1015

3654

44

44

 trox_blau20

800

1180

4248

59

50
VDR-V, Geluidvermogenniveau en totaal drukverschil trox_blau20 Nominale grootte V V Δpt LWA trox_blau20 Nominale grootte l/s m³/h Pa dB(A) trox_blau20

315

175

630

10

29

 trox_blau20

315

230

828

18

38

 trox_blau20

315

280

1008

27

45

 trox_blau20

315

320

1152

35

50

 trox_blau20

400

250

900

9

30

 trox_blau20

400

330

1188

16

38

 trox_blau20

400

405

1458

24

45

 trox_blau20

400

480

1728

33

50

 trox_blau20

630

490

1764

18

27

 trox_blau20

630

650

2340

32

36

 trox_blau20

630

810

2916

49

44

 trox_blau20

630

970

3492

71

50

 trox_blau20

800

695

2502

15

28

 trox_blau20

800

940

3384

27

36

 trox_blau20

800

1190

4284

43

44

 trox_blau20

800

1450

5220

64

50

VDR, Geluidvermogenniveau en totaal drukverschil

Nominale grootte V Δpt LWA
Nominale grootte l/s m³/h Pa dB(A)

315

175

630

5

19

315

255

918

10

32

315

335

1206

17

42

315

420

1512

27

50

400

250

900

5

18

400

400

1440

14

32

400

550

1980

26

44

400

650

2340

36

50

630

555

1998

7

30

630

680

2448

11

38

630

805

2898

15

45

630

925

3330

20

50

800

556

2500

6

27

800

870

3132

8

33

800

1185

4266

16

42

800

1495

5382

25

50


VDR-H, Geluidvermogenniveau en totaal drukverschil

Nominale grootte V Δpt LWA
Nominale grootte l/s m³/h Pa dB(A)

315

175

630

22

28

315

230

828

38

37

315

280

1008

57

45

315

320

1152

74

50

400

250

900

19

27

400

320

1152

31

36

400

390

1404

46

43

400

465

1674

65

50

630

490

1764

24

28

630

615

2214

38

36

630

740

2664

55

44

630

870

3132

75

50

800

695

2502

21

30

800

855

3078

31

37

800

1015

3654

44

44

800

1180

4248

59

50


VDR-V, Geluidvermogenniveau en totaal drukverschil

Nominale grootte V Δpt LWA
Nominale grootte l/s m³/h Pa dB(A)

315

175

630

10

29

315

230

828

18

38

315

280

1008

27

45

315

320

1152

35

50

400

250

900

9

30

400

330

1188

16

38

400

405

1458

24

45

400

480

1728

33

50

630

490

1764

18

27

630

650

2340

32

36

630

810

2916

49

44

630

970

3492

71

50

800

695

2502

15

28

800

940

3384

27

36

800

1190

4284

43

44

800

1450

5220

64

50


Plafondroosters met rond frontrooster met diffusor voor comfort- en industriele toepassingen. Als toevoerrooster. Frontrooster met verstelbare lamellen voor horizontal tot verticale inblaas. Voor vrijhangende plaatsing of montage in verlaagde plafonds.

Rooster opgebouwd uit frontrooster met diffusor en verstelbare lamellen en een aansluitkast met luchtverdeelelement, horizontale of verticale aansluiting en boringen of ophangogen voor montage.

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

  • Grote doordringdiepte bij laag geluidvermogen
  • Bijzonder geschikt voor ruimten met wisselende warmtelasten
  • Ideale aanpassing van het uitblaaspatroon door twee verstelbare lamelvelden
  • Handmatig en motorisch verstelbare uitblaasrichting
  • Aansluitkast met horizontale of verticale aansluitkast en varianten met elektrische servomotor met inspectiedeksel

Materialen en afwerking

  • Lamellen, frontraam en tuitring van aluminium
  • Aansluitkast en traverse van verzinkt staalplaat
  • Frontraam, lamellen en tuitring poedergecoat, RAL 9010, wit
  • P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

  • Nominale grootten: 315, 400, 630, 800 mm
  • Minimale luchthoeveelheid: 175 – 695 l/s of 630 – 2502 m³/h
  • Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A): 320 – 1495 l/s of 1152 – 5382 m³/h
  • Toevoertemperatuurverschil: –10 tot +15 K

Selectiegegevens

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Stromingsgeluid

  • LWA _______________________ [dB(A)]

Plafondroosters met rond frontrooster met diffusor voor comfort- en industriele toepassingen. Als toevoerrooster. Frontrooster met verstelbare lamellen voor horizontal tot verticale inblaas. Voor vrijhangende plaatsing of montage in verlaagde plafonds.

Rooster opgebouwd uit frontrooster met diffusor en verstelbare lamellen en een aansluitkast met luchtverdeelelement, horizontale of verticale aansluiting en boringen of ophangogen voor montage.

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

  • Grote doordringdiepte bij laag geluidvermogen
  • Bijzonder geschikt voor ruimten met wisselende warmtelasten
  • Ideale aanpassing van het uitblaaspatroon door twee verstelbare lamelvelden
  • Handmatig en motorisch verstelbare uitblaasrichting
  • Aansluitkast met horizontale of verticale aansluitkast en varianten met elektrische servomotor met inspectiedeksel

Materialen en afwerking

  • Lamellen, frontraam en tuitring van aluminium
  • Aansluitkast en traverse van verzinkt staalplaat
  • Frontraam, lamellen en tuitring poedergecoat, RAL 9010, wit
  • P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

  • Nominale grootten: 315, 400, 630, 800 mm
  • Minimale luchthoeveelheid: 175 – 695 l/s of 630 – 2502 m³/h
  • Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A): 320 – 1495 l/s of 1152 – 5382 m³/h
  • Toevoertemperatuurverschil: –10 tot +15 K

Selectiegegevens

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Stromingsgeluid

  • LWA _______________________ [dB(A)]

00133926_0

Serie
VDR       Plafondrooster

 Aansluiting
       Geen opgaaf: alleen frontrooster
H       Horizontaal, met aansluitkast
V       Verticaal, met aansluitkast

Verstelling
       Geen opgaaf: handmatig
       Elektrische servomotor
E1       230 V AC, 3-punts
E2       24 V AC/DC, 3-punts
E3       24 V AC/DC, proportioneel 2 – 10 V DC



 Nominale grootte [mm]
315
400
630
800

Oppervlak zichtzijde frontrooster
       Geen opgaaf: poedergecoat
       RAL 9010, wit
P1       Poedergecoat, RAL Classic kleur opgeven.

       Glansgraad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle andere RAL-kleuren 70 %


Bestelvoorbeeld VDR-H-E2/800

Aansluiting

Horizontaal

Verstelling

Servomotor 24 V AC

Nominale grootte

800

Oppervlak zichtzijde frontrooster

RAL 9010, wit, glansgraad 50 %




Uitvoeringen, Afmetingen en gewichten, Productdetails

  • Uitvoeringen
  • Afmetingen en gewichten
  • Productdetails

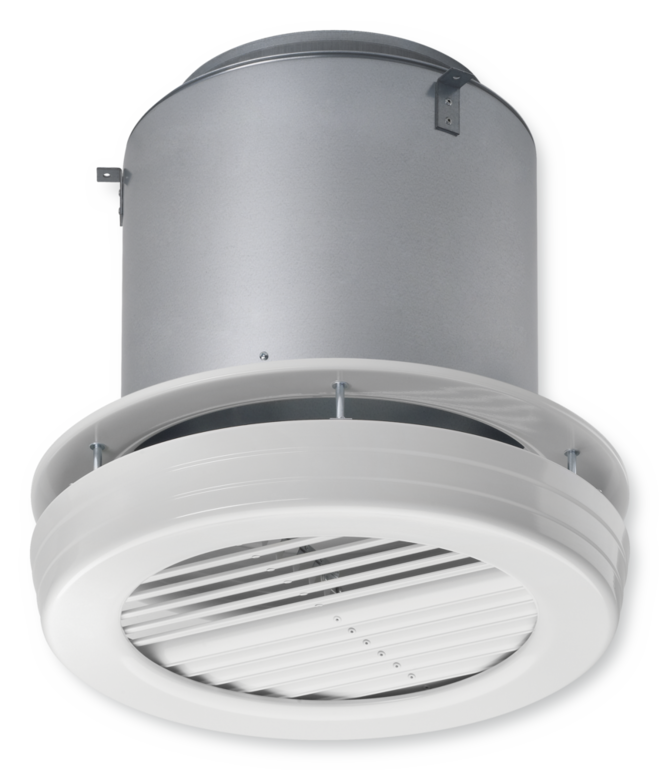

VDR
00128006_0


00128006_0
00128031_0
00128016_0
00128021_0

VDR

Uitvoering

  • Plafondrooster met rond frontrooster
  • Handmatige verstelling

Nominale grootten

  • 315, 400, 630, 800

Onderdelen en eigenschappen

  • Tuit voor verticale aansluiting

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

VDR-E*

Uitvoering

  • Plafondrooster met rond frontrooster
  • Servomotor voor verstelling van de lamellen, optioneel

Nominale grootten

  • 315, 400, 630, 800

Onderdelen en eigenschappen

  • Tuit voor verticale aansluiting

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

VDR-H

Uitvoering

  • Plafondrooster met rond frontrooster
  • Aansluitkast met horizontale aansluiting

Nominale grootten

  • 315, 400, 630, 800

Onderdelen en eigenschappen

  • Aansluitkast met horizontale aansluiting
  • Servomotor voor verstelling van de lamellen, optioneel
  • Variant met servomotor met inspectiedeksel aan zijkant

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

VDR-V

Uitvoering

  • Plafondrooster met rond frontrooster
  • Aansluitkast met verticale aansluiting

Nominale grootten

  • 315, 400, 630, 800

Onderdelen en eigenschappen

  • Aansluitkast met verticale aansluiting
  • Servomotor voor verstelling van de lamellen, optioneel
  • Uitvoering met servomotor met inspectiedeksel

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

VDR

Uitvoering

  • Plafondrooster met rond frontrooster
  • Handmatige verstelling

Nominale grootten

  • 315, 400, 630, 800

Onderdelen en eigenschappen

  • Tuit voor verticale aansluiting

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

VDR-E*

Uitvoering

  • Plafondrooster met rond frontrooster
  • Servomotor voor verstelling van de lamellen, optioneel

Nominale grootten

  • 315, 400, 630, 800

Onderdelen en eigenschappen

  • Tuit voor verticale aansluiting

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

VDR-H

Uitvoering

  • Plafondrooster met rond frontrooster
  • Aansluitkast met horizontale aansluiting

Nominale grootten

  • 315, 400, 630, 800

Onderdelen en eigenschappen

  • Aansluitkast met horizontale aansluiting
  • Servomotor voor verstelling van de lamellen, optioneel
  • Variant met servomotor met inspectiedeksel aan zijkant

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

VDR-V

Uitvoering

  • Plafondrooster met rond frontrooster
  • Aansluitkast met verticale aansluiting

Nominale grootten

  • 315, 400, 630, 800

Onderdelen en eigenschappen

  • Aansluitkast met verticale aansluiting
  • Servomotor voor verstelling van de lamellen, optioneel
  • Uitvoering met servomotor met inspectiedeksel

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

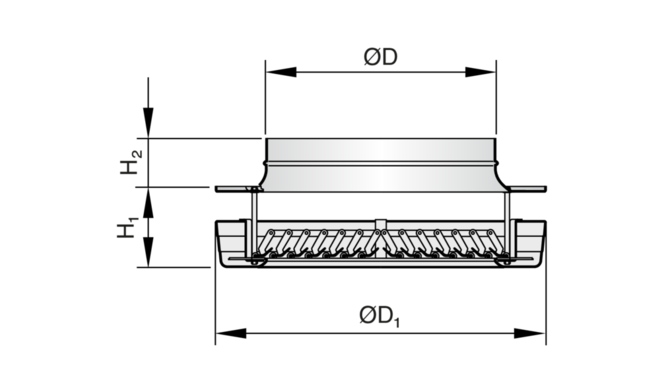

VDR
00113942_0..


00113942_0..
00113944_0..
00119272_0.
00119266_0.
VDRVDR-E*VDR-H

Gewichtsopgaven gelden voor de uitvoeringen met servomotor

VDR-V

Gewichtsopgaven gelden voor de uitvoeringen met servomotor

Gewichtsopgaven gelden voor de uitvoeringen met servomotor

Gewichtsopgaven gelden voor de uitvoeringen met servomotor

Frontrooster VDR 00151936_0


VDR

Inbouwvoorbeelden, Inbouwdetails, Kenmerken en definities

  • Inbouwvoorbeelden
  • Inbouwdetails
  • Kenmerken en definities

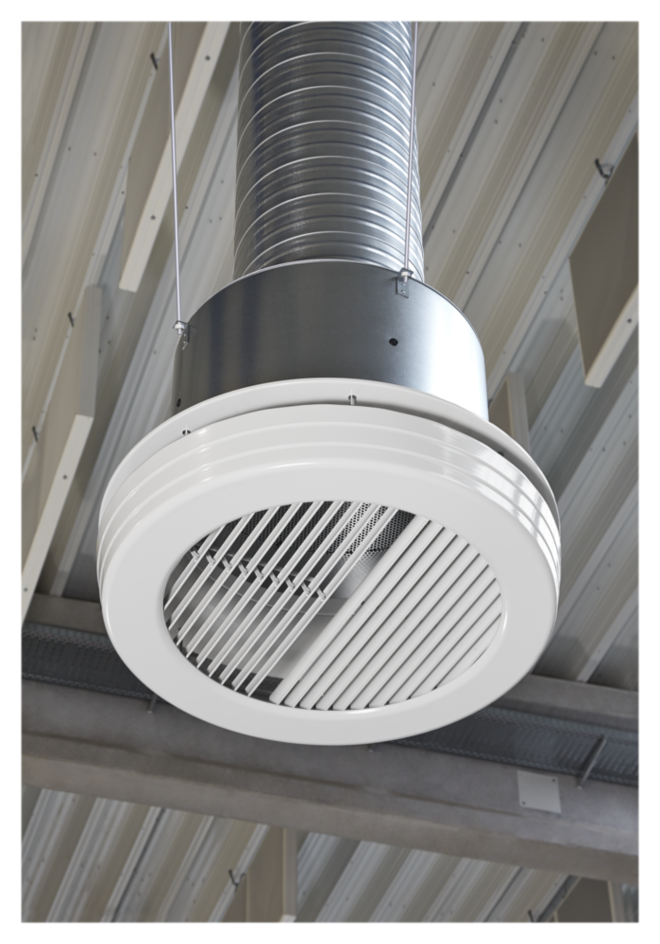

VDR verwarming 00144335_0


Plafondinbouw zonder aansluitkast
00132864_0
① Tuitring

  • Continue verstelling van de uitblaasrichting
  • Verticale aansluiting
  • Tuit aan het rechthoekige luchtkanaal door derden


00132864_0
00132860_0
00137471_0

Inbouw en inbedrijfname

  • Bij voorkeur vanaf 3,8 m ruimtehoogte
  • Plafondinbouw en vrijhangende montage
  • Luchtaansluiting horizontaal of verticaal

Inbouwwijze

  • Inbouw met ring in plafond of vrijhangend
  • Continue verstelling van de uitblaasrichting met een servomotor is bij montage in plafond en vrijhangende montage mogelijk
  • Inbouw en tot stand brengen van alle benodigde aansluitingen door derden

Schematische weergave ter verduidelijking van het inbouwdetail.

Plafondsparing

Inbouw en inbedrijfname

  • Bij voorkeur vanaf 3,8 m ruimtehoogte
  • Plafondinbouw en vrijhangende montage
  • Luchtaansluiting horizontaal of verticaal

Inbouwwijze

  • Inbouw met ring in plafond of vrijhangend
  • Continue verstelling van de uitblaasrichting met een servomotor is bij montage in plafond en vrijhangende montage mogelijk
  • Inbouw en tot stand brengen van alle benodigde aansluitingen door derden

Schematische weergave ter verduidelijking van het inbouwdetail.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van een rond frontrooster

ØD₂ [mm]

Diameter van een rond roosteraanzicht

ØD₃ [mm]

Diameter van een ronde aansluitkast

□Q₁ [mm]

Buitenafmetingen van een vierkant frontrooster

□Q₂ [mm]

Afmetingen van een vierkant roosteraanzicht

□Q₃ [mm]

Afmetingen van een vierkante aansluitkast

H₁ [mm]

Hoogte van onderkant plafond tot onderkant frontrooster

H₂ [mm]

Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

H₃ [mm]

Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

A [mm]

Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

C [mm]

Lengte van de aansluittuit

m [kg]

Gewicht (massa)

Definities

LWA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

Δtz [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δpt [Pa]

Totaal drukverlies

Aeff [m²]

Effectief uitblaasoppervlak


Alle geluidvermogens zijn gebaseerd op 1 pW.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van een rond frontrooster

ØD₂ [mm]

Diameter van een rond roosteraanzicht

ØD₃ [mm]

Diameter van een ronde aansluitkast

□Q₁ [mm]

Buitenafmetingen van een vierkant frontrooster

□Q₂ [mm]

Afmetingen van een vierkant roosteraanzicht

□Q₃ [mm]

Afmetingen van een vierkante aansluitkast

H₁ [mm]

Hoogte van onderkant plafond tot onderkant frontrooster

H₂ [mm]

Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

H₃ [mm]

Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

A [mm]

Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

C [mm]

Lengte van de aansluittuit

m [kg]

Gewicht (massa)

Definities

LWA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

Δtz [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δpt [Pa]

Totaal drukverlies

Aeff [m²]

Effectief uitblaasoppervlak


Alle geluidvermogens zijn gebaseerd op 1 pW.

Downloads

Productinformatie

  • Type VDR

    K1 – 1.4 – 1 Technical Leaflet 3,3 MB pdf

Handleidingen

  • Type VDR

    Installation Manual 1,1 MB pdf

TROX SERVICES

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Deel deze pagina

Beveel deze pagina aan

U kunt deze pagina delen door de link te delen.

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw aanbeveling is verzonden naar de ontvanger.

Contact

Wij zijn er om u te helpen.

Wilt u het onderwerp van uw aanvraag en uw contactgegevens specificeren a.u.b.
Tel.: +32 (0) 2/522 07 80

Attachment (max. 10MB)
Uw bericht
Uw bericht aan

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw aanvraag is door ons ontvangen en wordt behandeld.
Onze afdeling voor service-aanvragen zal op korte termijn contact met u opnemen.
Voor algemene vragen over producten en diensten kunt u ons ook bereiken op:
Tel.: +32 (0) 2/522 07 80

Contact

Wij zijn er om u te helpen.

Wilt u het onderwerp van uw aanvraag en uw contactgegevens specificeren a.u.b.
Tel.: +32 (0) 2/522 07 80

Attachment (max. 10MB)
Uw bericht
Uw bericht voor

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw aanvraag is door ons ontvangen en wordt behandeld.
Onze afdeling voor service-aanvragen zal op korte termijn contact met u opnemen.
Voor algemene vragen over producten en diensten kunt u ons ook bereiken op:
Tel.: +32 (0) 2/522 07 80

TROX Logo
Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.
Cookie-instellingen
