DLQL

VOOR ÉÉN- TOT VIERZIJDIGE HORIZONTALE LUCHTINBLAAS, VOOR COMFORTRUIMTEN, MET VASTE LUCHTVERDEELSCHIJF

Vierkante plafondroosters

  • Nominale grootten 250, 300, 400, 500, 600
  • Luchtoeveelheidsbereik 6 – 285 l/s of 22 – 1026 m³/h
  • Frontrooster vierkant
  • Frontrooster van poedergecoat verzinkt staalplaat
  • Voor toevoer- en afvoerlucht
  • Voor constante en variabele luchthoeveelheden
  • Voor alle soorten plafondsystemen
  • Geperforeerd rooster met luchtverdeelschijf voor hooginducerende horizontale uitblaas


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic
  • Luchtaansluiting horizontaal en verticaal
  • Afdekplaat voor aanpassing van de uitblaasrichting
  • Aansluitkast met inregelklep

Toepassing

Toepassing

  • Plafondroosters serie DLQL als toe- en afvoerrooster voor comfortruimten.
  • Goede integratie in verlaagde geperforeerde plafonds
  • Een- tot vierzijdige horizontale uitblaas voor mengventilatie
  • Hoge inductie voor snelle afbouw van temperatuurverschil en luchtsnelheid (bij toevoer)
  • Voor constante en variabele luchthoeveelheden
  • Voor toevoertemperatuurverschillen van –10 tot +10 K
  • Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
  • Voor alle soorten plafondsystemen

Speciale kenmerken

  • Een- tot vierzijdige horizontale uitblaas
  • Geperforeerde plaat - frontrooster van verzinkt staalplaat.
  • Voor alle soorten plafondsystemen
  • Luchtaansluiting horizontaal en verticaal

Nominale grootten

Plafondplaat

  • 248, 298, 398, 498, 598, 623 (Tussenmaten 249 tot 622 in stappen van 1 mm)


Frontrooster

  • 250, 300, 400, 500, 600

Toepassing

  • Plafondroosters serie DLQL als toe- en afvoerrooster voor comfortruimten.
  • Goede integratie in verlaagde geperforeerde plafonds
  • Een- tot vierzijdige horizontale uitblaas voor mengventilatie
  • Hoge inductie voor snelle afbouw van temperatuurverschil en luchtsnelheid (bij toevoer)
  • Voor constante en variabele luchthoeveelheden
  • Voor toevoertemperatuurverschillen van –10 tot +10 K
  • Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
  • Voor alle soorten plafondsystemen

Speciale kenmerken

  • Een- tot vierzijdige horizontale uitblaas
  • Geperforeerde plaat - frontrooster van verzinkt staalplaat.
  • Voor alle soorten plafondsystemen
  • Luchtaansluiting horizontaal en verticaal

Nominale grootten

Plafondplaat

  • 248, 298, 398, 498, 598, 623 (Tussenmaten 249 tot 622 in stappen van 1 mm)


Frontrooster

  • 250, 300, 400, 500, 600

Beschrijving

Uitvoeringen

  • DLQL-P: Rasterplafond en gesloten plafonds (Gipskartonplafonds)
  • DLQL-T: T-Profiel systeemplafonds
  • DLQL-*-Z: Toevoer
  • DLQL-*-A: Afvoer


Aansluiting

  • H: Horizontale aansluiting
  • V: Verticale aansluiting

Onderdelen en eigenschappen

  • Vierkant geperforeerd frontrooster met luchtverdeelschijf
  • Middenschroefbevestiging met sierdop voor montage van het frontrooster (Variant -P)

Aanbouwdelen

  • M: Hoeveelheidsinstelling bij horizontale aansluiting

Toebehoren

  • Lipafdichting

Aanvullende producten

  • Afdekplaten

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
  • Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

Materialen en afwerking

  • Geperforeerde plaat - frontrooster van verzinkt staalplaat.
  • Huis, hoeveelheidsinstelling en aansluitkast van verzinkt plaatstaal
  • Luchtverdeelschijf van akoestisch vlies
  • Lipafdichting van rubber
  • Huis poedergecoat, RAL9005, zwart
  • Frontrooster gelakt, RAL 9010, wit
  • P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

  • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022



Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

  • Functie
  • TECHNISCHE GEGEVENS
  • SNELSELECTIE
  • BESTEKOMSCHRIJVING
  • BESTELSLEUTEL
Schematische voorstelling, DLQL voor toevoer en met een afdekplaat
00105773_0..
① Frontrooster
② Middenschroefbevestiging
③ Luchtverdeelschijf (alleen bij toevoer)
④ Behuizing
⑤ Aansluitkast
⑥ Traverse
⑦ Ophanggaten
⑧ Aansluiting



Optioneel
⑨ Lipafdichting
⑩ Inregelklep
⑪ Afblindplaat


00105773_0..
00129229_0
00129224_0
00129202_0
00128631_0

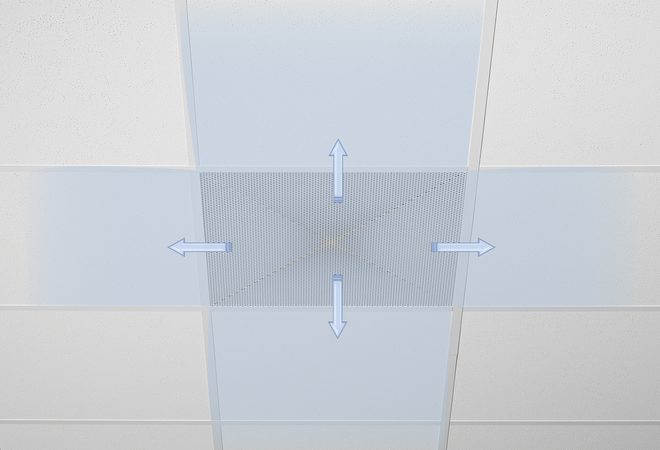

Functiebeschrijving

Plafondroosters voeren de toevoerlucht met gerichte stroming in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met plafondroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.

Plafondrooster serie DLQL hebben een luchtverdeelschijf voor hooginductieve horizontale uitblaas. Horizontale uitblaas in een tot vier richtingen Het toevoertemperatuurverschil kan –10 tot +10 K zijn.

Voor eenheid in vormgeving kan de serie DLQL ook als afvoerrooster toegepast worden.

Functiebeschrijving

Plafondroosters voeren de toevoerlucht met gerichte stroming in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met plafondroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.

Plafondrooster serie DLQL hebben een luchtverdeelschijf voor hooginductieve horizontale uitblaas. Horizontale uitblaas in een tot vier richtingen Het toevoertemperatuurverschil kan –10 tot +10 K zijn.

Voor eenheid in vormgeving kan de serie DLQL ook als afvoerrooster toegepast worden.

Uitvoeringen, Afmetingen en gewichten, Productdetails

  • Uitvoeringen
  • AFMETINGEN EN GEWICHTEN
  • Productdetails
DLQL-Z-H
00133715_0


00133715_0
00133678_0

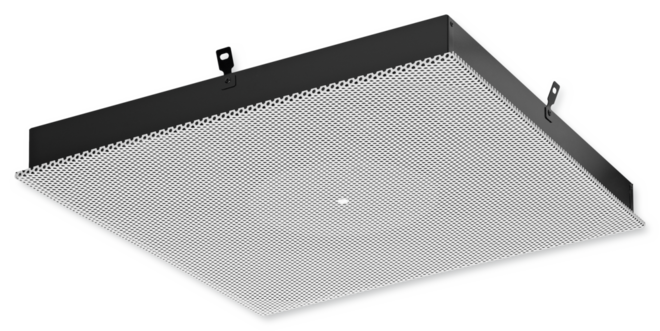

DLQL-...-H

Hoog comfort in Top-Design

In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

Uitvoering

  • Plafondrooster met vierkant frontrooster
  • Aansluitkast met horizontale aansluiting

Nominale grootten

Plafondplaat

  • 248, 298, 398, 498, 598, 623 (Tussenmaten 249 tot 622 in stappen van 1 mm)


Frontrooster

  • 250, 300, 400, 500, 600

Onderdelen en eigenschappen

  • Vierkant geperforeerd frontrooster met luchtverdeelschijf
  • Middenschroefbevestiging met sierdop voor montage van het frontrooster (Variant -P)

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
  • Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

DLQL-...-V

Uitvoering

  • Plafondrooster met vierkant frontrooster
  • Aansluitkast met verticale aansluiting

Nominale grootten

Plafondplaat

  • 248, 298, 398, 498, 598, 623 (Tussenmaten 249 tot 622 in stappen van 1 mm)


Frontrooster

  • 250, 300, 400, 500, 600

Onderdelen en eigenschappen

  • Vierkant frontrooster
  • Aansluitkast met verticale aansluiting

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

DLQL-...-H

Hoog comfort in Top-Design

In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

Uitvoering

  • Plafondrooster met vierkant frontrooster
  • Aansluitkast met horizontale aansluiting

Nominale grootten

Plafondplaat

  • 248, 298, 398, 498, 598, 623 (Tussenmaten 249 tot 622 in stappen van 1 mm)


Frontrooster

  • 250, 300, 400, 500, 600

Onderdelen en eigenschappen

  • Vierkant geperforeerd frontrooster met luchtverdeelschijf
  • Middenschroefbevestiging met sierdop voor montage van het frontrooster (Variant -P)

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
  • Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

DLQL-...-V

Uitvoering

  • Plafondrooster met vierkant frontrooster
  • Aansluitkast met verticale aansluiting

Nominale grootten

Plafondplaat

  • 248, 298, 398, 498, 598, 623 (Tussenmaten 249 tot 622 in stappen van 1 mm)


Frontrooster

  • 250, 300, 400, 500, 600

Onderdelen en eigenschappen

  • Vierkant frontrooster
  • Aansluitkast met verticale aansluiting

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

Inbouwvoorbeelden, Inbouwdetails, Kenmerken en definities

  • Inbouwvoorbeelden
  • Inbouwdetails
  • Kenmerken en definities
Inbouw in systeemplafond
00104394_0.


00104394_0.
00104399_0.

Downloads

Productinformatie

  • Type DLQL

    K1 – 1.4 – 1 Technical Leaflet 3,1 MB pdf

Certificaten

  • Environmental Product Declaration DLQL

    DLQL_EPD_2024_03_DE_en Environmental Product Declarations 640 KB pdf
