DLQ-AK

Voor een- tot vierzijdige horizontale inblaas, met vaste lamellen - frontrooster van staalplaat

Vierkante plafondroosters

Nominale grootten 300, 400, 500, 600, 625
Luchthoeveelheidsbereik: 40 - 565 l/s of 144 - 2034 m³/h
Frontrooster vierkant
Frontrooster van poedergecoat verzinkt staalplaat
Voor toevoerlucht
Voor constante en variabele luchthoeveelheden
Voor alle soorten plafondsystemen
Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid

Optionele uitrusting en toebehoren

Zichtzijde van het frontrooster in kleuren volgens RAL Classic
Luchtaansluiting horizontaal
Aansluitkast met inregelklep

Initialize order code

Toepassing

Toepassing

Plafondroosters serie DLQ-AK als toevoerluchtrooster voor comfortzones.
Esthetisch element voor opdrachtgevers en architecten met hoge eisen aan architectuur en design
Een- tot vierzijdige horizontale uitblaas voor mengventilatie
Hoge inductie voor snelle afbouw van temperatuurverschil en luchtsnelheid (bij luchttoevoer)
Voor constante en variabele luchthoeveelheden
Voor toevoertemperatuurverschillen van –10 tot +10 K
Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
Voor alle soorten plafondsystemen

Speciale kenmerken

Een- tot vierzijdige horizontale uitblaas
Frontrooster van poedergecoat geprofileerd staalplaat
Voor alle soorten plafondsystemen
Keuzemogelijkheid aansluitzijde
Luchtaansluiting horizontaal

Nominale grootten

300, 400, 500, 600, 625

Toepassing

Plafondroosters serie DLQ-AK als toevoerluchtrooster voor comfortzones.
Esthetisch element voor opdrachtgevers en architecten met hoge eisen aan architectuur en design
Een- tot vierzijdige horizontale uitblaas voor mengventilatie
Hoge inductie voor snelle afbouw van temperatuurverschil en luchtsnelheid (bij luchttoevoer)
Voor constante en variabele luchthoeveelheden
Voor toevoertemperatuurverschillen van –10 tot +10 K
Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
Voor alle soorten plafondsystemen

Speciale kenmerken

Een- tot vierzijdige horizontale uitblaas
Frontrooster van poedergecoat geprofileerd staalplaat
Voor alle soorten plafondsystemen
Keuzemogelijkheid aansluitzijde
Luchtaansluiting horizontaal

Nominale grootten

300, 400, 500, 600, 625

Beschrijving

Uitvoeringen

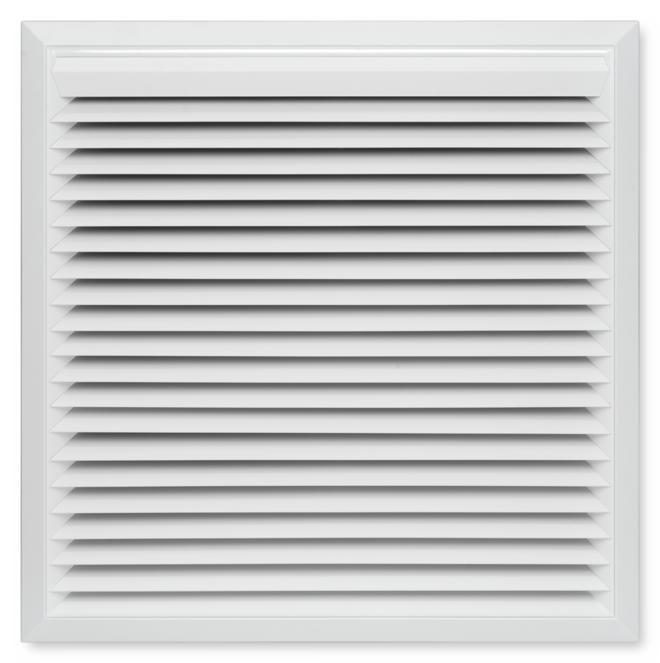

DLQ-AK-1: Eenzijdig uitblazend

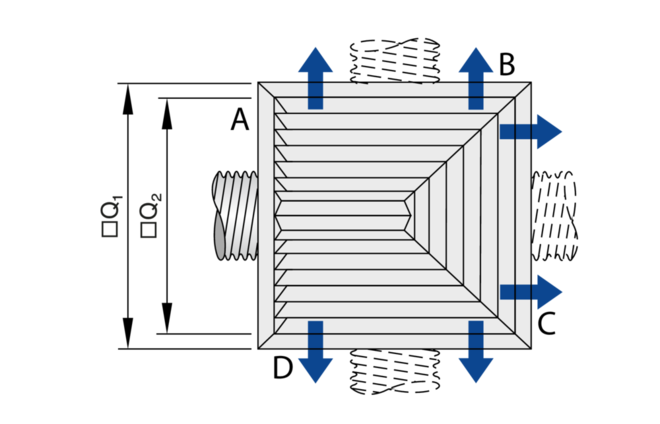

DLQ-AK-2: Tweezijdig uitblazend
DLQ-AK-2E: Tweezijdig uitblazend, voor hoeken

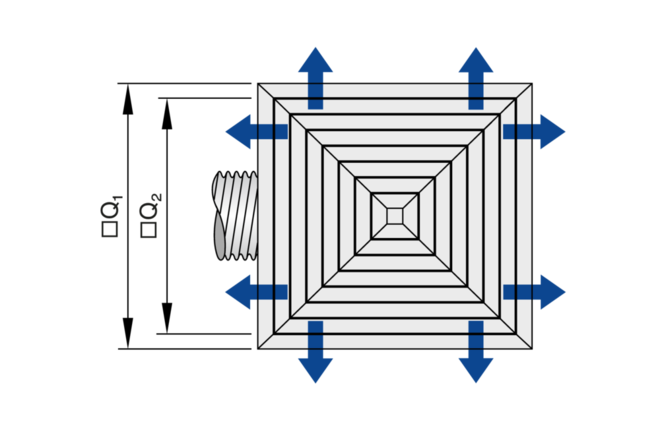

DLQ-AK-3: Driezijdig uitblazend
DLQ-AK-4: Vierzijdig uitblazend

Onderdelen en eigenschappen

Vierkant frontrooster met vaste lamellen
Diffusorvormig frontraam
Frontrooster is vast verbonden met de aansluitkast

Aanbouwdelen

M: Hoeveelheidsinstelling

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

Materialen en afwerking

Frontrooster van poedergecoat staalplaat
Inregelklep en aansluitkast van verzinkt staalplaat.
Lipafdichting van rubber
Frontrooster poedergecoat, RAL9010, wit
P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Testen en reiniging volgens VDI 6022

Uitvoeringen

DLQ-AK-1: Eenzijdig uitblazend
DLQ-AK-2: Tweezijdig uitblazend
DLQ-AK-2E: Tweezijdig uitblazend, voor hoeken
DLQ-AK-3: Driezijdig uitblazend
DLQ-AK-4: Vierzijdig uitblazend

Onderdelen en eigenschappen

Vierkant frontrooster met vaste lamellen
Diffusorvormig frontraam
Frontrooster is vast verbonden met de aansluitkast

Aanbouwdelen

M: Hoeveelheidsinstelling

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

Materialen en afwerking

Frontrooster van poedergecoat staalplaat
Inregelklep en aansluitkast van verzinkt staalplaat.
Lipafdichting van rubber
Frontrooster poedergecoat, RAL9010, wit
P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Testen en reiniging volgens VDI 6022

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Schematische weergave

① Frontrooster
② Aansluitkast
③ Ophanglip
④ Aansluittuit

Optioneel
⑤ Inregelklep

Functiebeschrijving

Plafondroosters voeren de toevoerlucht met gerichte stroming in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met plafondroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.

Plafondroosters van de serie DLQ-AK hebben vaste lamellen. Horizontale uitblaas in een tot vier richtingen Het toevoertemperatuurverschil kan –10 tot +10 K zijn.

Functiebeschrijving

Plafondroosters van de serie DLQ-AK hebben vaste lamellen. Horizontale uitblaas in een tot vier richtingen Het toevoertemperatuurverschil kan –10 tot +10 K zijn.

Nominale grootten	300, 400, 500, 600, 625 mm
Minimale luchthoeveelheid	40 – 150 l/s of 144 – 540 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A)	545 – 565 l/s of 1962 – 2034 m³/h
Toevoerluchttemperatuurverschil	–10 tot +10 K

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A).

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A).

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

DLQ-AK-1, DLQ-AK-2, DLQ-AK-3, DLQ-AK-4 (toevoer), geluidvermogen en drukverlies

Nominale grootte	V		Klepstand
Nominale grootte	V		0°		45°		90°
Nominale grootte	V		Δp_t	L_WA	Δp_t	L_WA	Δp_t	L_WA
Nominale grootte	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
300	40	144	10	16	12	19	18	23
300	65	234	26	31	32	34	47	38
300	95	342	56	42	67	45	101	49
300	120	432	90	50	107	53	161	57
400	50	180	4	15	6	15	10	13
400	105	378	19	28	25	32	42	35
400	160	576	45	41	58	45	99	48
400	215	774	81	50	105	54	178	57
500	100	360	5	16	7	19	14	23
500	180	648	16	32	22	35	46	39
500	260	936	33	43	47	46	97	50
500	340	1224	57	50	80	53	166	57
600	150	540	4	14	7	19	14	23
600	265	954	14	31	21	36	44	40
600	385	1386	29	42	44	47	94	51
600	505	1818	50	50	76	55	161	59
625	150	540	4	11	7	16	15	21
625	265	954	14	28	21	33	46	38
625	385	1386	29	39	44	44	97	49
625	545	1962	59	50	88	55	194	60

DLQ-AK-2E (toevoer), geluidvermogen en drukverlies

Nominale grootte	V		Klepstand
Nominale grootte	V		0°		45°		90°
Nominale grootte	V		Δp_t	L_WA	Δp_t	L_WA	Δp_t	L_WA
Nominale grootte	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
300	40	144	9	16	11	18	17	22
300	65	234	24	31	28	33	45	37
300	95	342	50	42	61	44	96	48
300	120	432	80	50	97	52	153	56
400	50	180	4	15	6	9	10	13
400	105	378	19	28	25	31	45	35
400	160	576	45	41	59	44	104	48
400	215	774	82	50	106	53	188	57
500	100	360	5	12	7	16	15	20
500	180	648	16	30	23	34	47	38
500	260	936	34	41	47	45	98	49
500	350	1260	61	50	86	54	178	58
600	150	540	4	11	7	15	13	20
600	265	954	13	29	21	33	41	38
600	385	1386	27	41	43	45	87	50
600	515	1854	48	50	78	54	155	59
625	150	540	4	8	7	13	14	17
625	265	954	13	26	21	31	42	35
625	385	1386	27	38	43	43	89	47
625	565	2034	58	50	93	55	193	59

Plafondroosters met vierkant frontrooster. Als toevoerluchtrooster voor comfortzones. Frontrooster met vaste lamellen voor horizontale een- tot vierzijdige uitblaas. Voor inbouw in alle soorten verlaagde plafonds.

Rooster opgebouwd uit het frontrooster met vaste lamellen, een frontraam met omlopende dichting, een aansluitkast, horizontale aansluiting en boringen of ophangogen voor montage.

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Een- tot vierzijdige horizontale uitblaas
Frontrooster van poedergecoat geprofileerd staalplaat
Voor alle soorten plafondsystemen
Keuzemogelijkheid aansluitzijde
Luchtaansluiting horizontaal

Materialen en afwerking

Frontrooster van poedergecoat staalplaat
Inregelklep en aansluitkast van verzinkt staalplaat.
Lipafdichting van rubber
Frontrooster poedergecoat, RAL9010, wit
P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

Nominale grootten: 300, 400, 500, 600 mm
Minimale luchthoeveelheid: 440 – 150 l/s of 144 – 540 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A): 545 – 565 l/s of 1962 – 2034 m³/h
Toevoertemperatuurverschil: –10 tot +10 K

Selectiegegevens

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Stromingsgeluid

L_WA _______________________ [dB(A)]

Rooster opgebouwd uit het frontrooster met vaste lamellen, een frontraam met omlopende dichting, een aansluitkast, horizontale aansluiting en boringen of ophangogen voor montage.

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Een- tot vierzijdige horizontale uitblaas
Frontrooster van poedergecoat geprofileerd staalplaat
Voor alle soorten plafondsystemen
Keuzemogelijkheid aansluitzijde
Luchtaansluiting horizontaal

Materialen en afwerking

Frontrooster van poedergecoat staalplaat
Inregelklep en aansluitkast van verzinkt staalplaat.
Lipafdichting van rubber
Frontrooster poedergecoat, RAL9010, wit
P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

Nominale grootten: 300, 400, 500, 600 mm
Minimale luchthoeveelheid: 440 – 150 l/s of 144 – 540 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A): 545 – 565 l/s of 1962 – 2034 m³/h
Toevoertemperatuurverschil: –10 tot +10 K

Selectiegegevens

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Stromingsgeluid

L_WA _______________________ [dB(A)]

Serie
DLQ-AK Plafondrooster

Aantal uitblaaszijden
1
2
2E
3
4

Inregelklep voor luchthoeveelheidsinstelling
Geen opgaaf: zonder
M Met

Toebehoren
Geen opgaaf: zonder
L Met lipafdichting

Nominale grootte [mm]
300
400
500
600
625

Oppervlak zichtzijde
Geen vermelding: Poedergecoat, RAL 9010, wit
P1 Poedergecoat, RAL Classic kleur opgeven.

       Glansgraad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle andere RAL-kleuren 70 %

Plaatsing luchtaansluiting
Bij 4-zijdige uitblaas geen opgaaf nodig
A
B
C
D

Bestelvoorbeeld: DLQ-AK-3-M/600/P1-RAL 9006/A

Aantal uitblaaszijden	3
Aansluiting	Aansluitkast, horizontale aansluiting
Inregelklep voor luchthoeveelheidsinstelling	Met
Nominale grootte	600
Oppervlak zichtzijde	RAL 9006, witaluminium, glansgraad 30 %
Plaatsing luchtaansluiting	A

Uitvoeringen, Afmetingen en gewichten, Productdetails

DLQ-AK-1

DLQ-AK 00117426_0.....

DLQ-AK

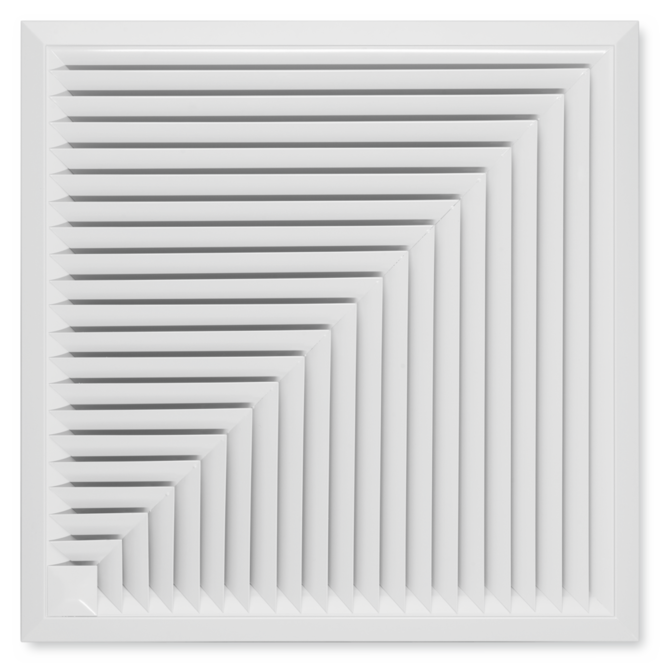

Frontrooster DLQ-AK-1

A, B, C, D plaats luchtaansluiting

DLQ-AK

Inbouwvoorbeelden, Inbouwdetails, Kenmerken en definities

Inbouw in T-profiel systeemplafond, plaatsing in rijen

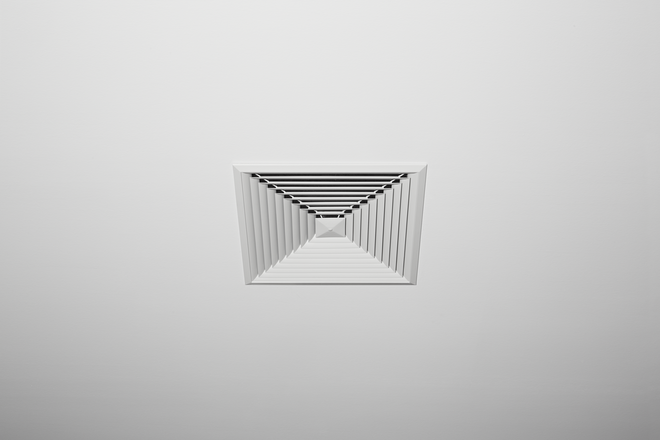

Inbouw in plafond

① Luchtkanaal
② Ophanglip
③ Frontrooster

Luchtaansluiting horizontaal
Vier ophanglippen
Montage met draad, draadeinden of noniushangers door derden

Inbouw en inbedrijfname

Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
Inbouw in plafond
Luchtaansluiting horizontaal of verticaal
Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling

Schematische weergave ter verduidelijking van het inbouwdetail.

Inbouw en inbedrijfname

Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
Inbouw in plafond
Luchtaansluiting horizontaal of verticaal
Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling

Schematische weergave ter verduidelijking van het inbouwdetail.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van een rond frontrooster

ØD₂ [mm]

Diameter van een rond roosteraanzicht

ØD₃ [mm]

Diameter van een ronde aansluitkast

□Q₁ [mm]

Buitenafmetingen van een vierkant frontrooster

□Q₂ [mm]

Afmetingen van een vierkant roosteraanzicht

□Q₃ [mm]

Afmetingen van een vierkante aansluitkast

H₁ [mm]

Hoogte van onderkant plafond tot onderkant frontrooster

H₂ [mm]

Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

H₃ [mm]

Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

A [mm]

Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

C [mm]

Lengte van de aansluittuit

m [kg]

Gewicht (massa)

Definities

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

Δt_z [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δp_t [Pa]

Totaal drukverlies

A_eff [m²]

Effectief uitblaasoppervlak

Alle geluidvermogens zijn gebaseerd op 1 pW.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van een rond frontrooster

ØD₂ [mm]

Diameter van een rond roosteraanzicht

ØD₃ [mm]

Diameter van een ronde aansluitkast

□Q₁ [mm]

Buitenafmetingen van een vierkant frontrooster

□Q₂ [mm]

Afmetingen van een vierkant roosteraanzicht

□Q₃ [mm]

Afmetingen van een vierkante aansluitkast

H₁ [mm]

Hoogte van onderkant plafond tot onderkant frontrooster

H₂ [mm]

Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

H₃ [mm]

Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

A [mm]

Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

C [mm]

Lengte van de aansluittuit

m [kg]

Gewicht (massa)

Definities

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

Δt_z [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δp_t [Pa]

Totaal drukverlies

A_eff [m²]

Effectief uitblaasoppervlak

Alle geluidvermogens zijn gebaseerd op 1 pW.

Downloads

Productinformatie

Serie DLQ-AK

K1 – 1.4 – 1 Technical Leaflet 2,9 MB pdf

TROX SERVICES

Online Product Configurator Ontwerp airconditioning- en ventilatiecomponenten eenvoudig en snel

Alles in één klik De digitale diensten van myTROX

TROX Easy Product Finder Meer info over de ontwerptool

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

TECHNISCH NOODZAKELIJK

Deze cookies zijn nodig voor het goed functioneren van onze website en kunnen niet worden uitgeschakeld. Deze cookies worden in de regel alleen ingesteld als reactie op door u ondernomen acties, zoals het instellen van uw privacyvoorkeuren of het vullen van de winkelwagen. Daarnaast zijn beveiligingsrelevante functionaliteiten of ondersteuning via een speciale webchat geïntegreerd, inclusief alle sessiecookies van TROX die worden ingesteld nadat u zich als klant hebt aangemeld. U kunt uw browser instellen om deze cookies te blokkeren of u hierover te informeren. Als gevolg hiervan werken sommige delen van de website mogelijk niet zoals bedoeld.

STATISTIEKEN EN WEBSITE-ANALYSE

Deze cookies maken het mogelijk om gegevens te verzamelen voor statistieken en analyse zodat TROX de prestaties van de bezochte websites kan meten, technische problemen kan identificeren en aanknopingspunten kan vinden voor optimalisatie. Ze kunnen worden ingesteld door ons of door derden wiens diensten we op onze sites gebruiken. Gebruikers helpen ook bij het identificeren van bijvoorbeeld welke pagina's het vaakst of slechts zelden worden gebruikt of hoe mensen tussen webpagina's navigeren. Alle informatie die door derden wordt gebruikt, wordt geaggregeerd en geanonimiseerd.

DLQ-AK

Voor een- tot vierzijdige horizontale inblaas, met vaste lamellen - frontrooster van staalplaat

Toepassing

Beschrijving

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Uitvoeringen, Afmetingen en gewichten, Productdetails

Inbouwvoorbeelden, Inbouwdetails, Kenmerken en definities

Downloads

Productinformatie

Serie DLQ-AK

TROX SERVICES

TECHNISCH NOODZAKELIJK

STATISTIEKEN EN WEBSITE-ANALYSE

GEMAK EN PERSONALISATIE

VOOR DE BESTE TROX-ERVARING
