ADLR

ADLR-A

Vierkant frontrooster

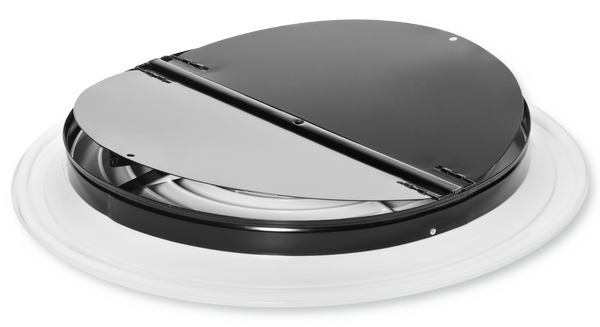

Met instelklep

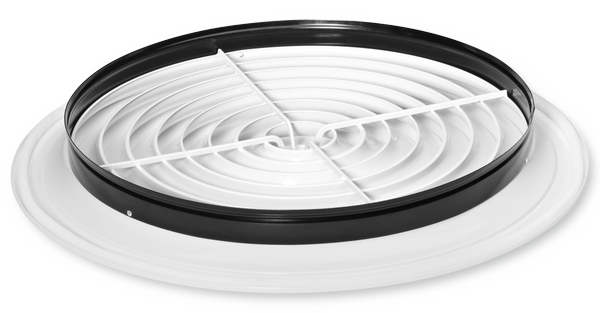

Met aansluitring

Met aansluitkast

Horizontale uitblaas

VOOR RADIALE HORIZONTALE INBLAAS, MET VASTE LAMELLEN - FRONTROOSTER VAN ALUMINIUM

Ronde en vierkante plafondroosters voor radiale uitblaas, voor hoge behaaglijkheid en optimale integratie in verlaagde plafonds

Nominale grootten 1, 2, 3, 4, 5, 6, 7, 8
Luchtoeveelheidsbereik 20 – 650 l/s of 72 – 2340 m³/h
Frontrooster rond en vierkant
Aluminium frontrooster
Voor toevoer- en afvoerlucht
Voor constante en variabele luchthoeveelheden
Voor verlaagde plafonds
Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid

Optionele uitrusting en toebehoren

Zichtzijde van het frontrooster in kleuren volgens RAL Classic
Luchtaansluiting horizontaal en verticaal
Aansluitkast met inregelklep, trekkoordverstelling en meetnippel

Toepassing

Toepassing

Plafondroosters serie ADLR als toe- en afvoerrooster voor comfortruimten.
Esthetisch element voor opdrachtgevers en architecten met hoge eisen aan architectuur en design
Radiale horizontale luchttoevoer voor mengventilatie
Hoge inductie voor snelle afbouw van temperatuurverschil en luchtsnelheid (bij toevoer)
Voor constante en variabele luchthoeveelheden
Voor toevoertemperatuurverschillen van –10 tot +10 K
Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
Voor verlaagde plafonds

Speciale kenmerken

Radiale horizontale luchttoevoer
Aluminium frontrooster
Voor verlaagde plafonds
Luchtaansluiting horizontaal en verticaal

Nominale grootten

Frontrooster rond: 244, 300, 356, 412, 468, 542, 598, 654
Frontrooster vierkant: 593, 598, 618, 623
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Toepassing

Plafondroosters serie ADLR als toe- en afvoerrooster voor comfortruimten.
Esthetisch element voor opdrachtgevers en architecten met hoge eisen aan architectuur en design
Radiale horizontale luchttoevoer voor mengventilatie
Hoge inductie voor snelle afbouw van temperatuurverschil en luchtsnelheid (bij toevoer)
Voor constante en variabele luchthoeveelheden
Voor toevoertemperatuurverschillen van –10 tot +10 K
Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
Voor verlaagde plafonds

Speciale kenmerken

Radiale horizontale luchttoevoer
Aluminium frontrooster
Voor verlaagde plafonds
Luchtaansluiting horizontaal en verticaal

Nominale grootten

Frontrooster rond: 244, 300, 356, 412, 468, 542, 598, 654
Frontrooster vierkant: 593, 598, 618, 623
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Beschrijving

Uitvoering

Rond frontrooster
Vierkant frontrooster

Aansluiting

A: Alleen frontrooster
AR: Verticale luchtaansluiting, met aansluitring
C: Verticale aansluiting, met instelklep (vangtong)
ZV: Verticale aansluiting, met toevoerkast
AV: Verticale aansluiting, met afvoerkast
ZH: Horizontale aansluiting, met toevoerkast
AH: Horizontale aansluiting, met afvoerkast

Onderdelen en eigenschappen

Rond en vierkant frontrooster met vaste lamellen
Diffusorvormig frontraam
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Toebehoren

Standaardtraverse
Kanaaltraverse
Lipafdichting

Materialen en afwerking

Aluminium frontrooster
Aansluitring, instelklep van gelakt staalplaat
Aansluitkast van verzinkt staalplaat
Lipafdichting van rubber
Aanbouwdelen gelakt, RAL 9005, zwart
Frontrooster poedergecoat, RAL9010, wit
P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Testen en reiniging volgens VDI 6022

Uitvoering

Rond frontrooster
Vierkant frontrooster

Aansluiting

A: Alleen frontrooster
AR: Verticale luchtaansluiting, met aansluitring
C: Verticale aansluiting, met instelklep (vangtong)
ZV: Verticale aansluiting, met toevoerkast
AV: Verticale aansluiting, met afvoerkast
ZH: Horizontale aansluiting, met toevoerkast
AH: Horizontale aansluiting, met afvoerkast

Onderdelen en eigenschappen

Rond en vierkant frontrooster met vaste lamellen
Diffusorvormig frontraam
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Toebehoren

Standaardtraverse
Kanaaltraverse
Lipafdichting

Materialen en afwerking

Aluminium frontrooster
Aansluitring, instelklep van gelakt staalplaat
Aansluitkast van verzinkt staalplaat
Lipafdichting van rubber
Aanbouwdelen gelakt, RAL 9005, zwart
Frontrooster poedergecoat, RAL9010, wit
P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Testen en reiniging volgens VDI 6022

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

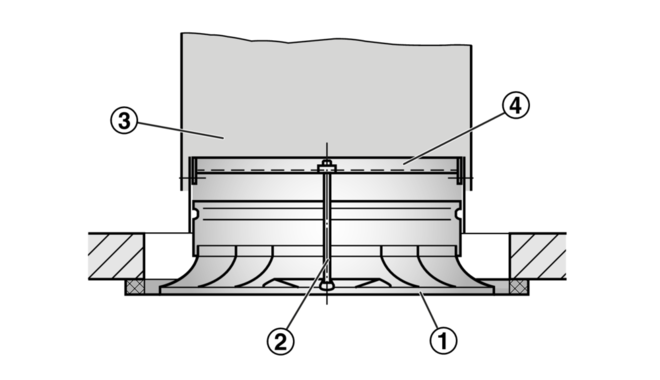

Schematische weergave, ADLR met aansluitkast met horizontale aansluiting

A ADLR
B ADLR-Q
① Frontrooster
② Middenschroefbevestiging
③ Aansluitkast
④ Traverse
⑤ Ophanggaten
⑥ Aansluittuit
Optioneel
⑦ Lipafdichting
⑧ Inregelklep voor luchthoeveelheidsinstelling
⑨ Meetnippel
⑩ Groen trekkoord, inregelklep sluiten
⑪ Wit trekkoord, inregelklep openen
⑫ Meetslang
⑬ Aansluitvariant

Functiebeschrijving

Plafondroosters voeren de toevoerlucht met gerichte stroming in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met plafondroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.

Plafondroosters serie ADLR hebben vaste lamellen. Horizontale uitblaas met radiaal stromingspatroon. Het toevoertemperatuurverschil kan –10 tot +10 K zijn.

Voor eenheid in vormgeving kan de serie ADLR ook als afvoerrooster toegepast worden.

Functiebeschrijving

Plafondroosters serie ADLR hebben vaste lamellen. Horizontale uitblaas met radiaal stromingspatroon. Het toevoertemperatuurverschil kan –10 tot +10 K zijn.

Voor eenheid in vormgeving kan de serie ADLR ook als afvoerrooster toegepast worden.

Nominale grootten frontrooster rond	244, 300, 356, 412, 468, 542, 598, 654 mm
Nominale grootten frontrooster vierkant	593, 598, 618, 623 mm
Nominale grootten rooster	1, 2, 3, 4, 5, 6, 7, 8
Minimale luchthoeveelheid	20 – 230 l/s of 72 – 828 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A)	515 – 650 l/s of 1854 – 2340 m³/h
Toevoerluchttemperatuurverschil	–10 tot +10 K

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A).

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A).

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

ADLR-A, ADLR-AR (toevoer), geluidvermogen en drukverlies

Nominale grootte	V		Δp_t	L_WA
Nominale grootte	l/s	m³/h	Pa	dB(A)
1	20	72	5	19
1	40	144	20	34
1	55	198	39	42
1	70	252	63	49
2	35	126	3	15
2	70	252	11	25
2	105	378	26	34
2	140	504	46	42
3	55	198	3	18
3	110	396	12	26
3	165	594	27	36
3	220	792	48	48
4	80	288	3	19
4	160	576	13	29
4	240	864	28	38
4	320	1152	50	47
5	110	396	3	21
5	220	792	13	31
5	330	1188	29	44
5	440	1584	52	63
6	150	540	4	20
6	300	1080	16	36
6	450	1620	36	50
6	600	2160	65	64
7	200	720	5	23
7	367	1320	16	37
7	533	1920	35	51
7	700	2520	60	64
8	230	828	5	25
8	422	1518	15	37
8	613	2208	32	48
8	805	2898	56	60

ADLR-C (toevoer), geluidvermogenniveau en totaal drukverlies

Nominale grootte	V		Klepstand
Nominale grootte	V		0°		45°
Nominale grootte	V		Δp_t	L_WA	Δp_t	L_WA
Nominale grootte	l/s	m³/h	Pa	dB(A)	Pa	dB(A)
1	20	72	7	23	32	38
1	35	126	21	35	98	53
1	55	198	52	47	241	68
1	60	216	62	49	287	72
2	35	126	3	15	13	27
2	70	252	13	26	54	46
2	115	414	36	39	145	64
2	160	576	70	50	280	78
3	55	198	3	18	16	29
3	115	414	15	29	68	51
3	175	630	34	40	158	70
3	235	846	62	50	285	92
4	80	288	3	16	15	31
4	155	558	13	29	58	50
4	235	846	29	40	133	67
4	310	1116	51	50	232	82
5	110	396	4	23	19	35
5	180	648	10	30	51	50
5	250	900	19	37	98	62
5	325	1170	32	50	165	77
6	150	540	5	19	9	34
6	240	864	12	31	23	47
6	335	1206	23	41	46	59
6	435	1566	38	50	121	71
7	200	720	7	26	14	35
7	285	1026	13	35	29	46
7	370	1332	22	43	49	55
7	455	1638	34	50	75	64
8	230	828	8	28	12	33
8	325	1170	16	36	24	42
8	420	1512	27	44	41	50
8	515	1854	40	50	61	57

ADLR-ZH (toevoer), geluidvermogenniveau en totaal drukverlies

Nominale grootte	V		Klepstand
Nominale grootte	V		0°		45°		90°
Nominale grootte	V		Δp_t	L_WA	Δp_t	L_WA	Δp_t	L_WA
Nominale grootte	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
1	20	72	7	19	9	15	19	17
1	35	126	21	30	27	29	58	30
1	55	198	51	41	67	41	144	43
1	75	270	94	50	125	50	268	53
2	35	126	7	17	10	18	22	21
2	65	234	25	31	33	32	74	35
2	100	360	58	42	79	43	176	47
2	130	468	98	51	134	52	298	56
3	55	198	7	18	8	19	21	21
3	95	342	21	29	24	30	62	35
3	145	522	49	41	56	41	144	48
3	190	684	85	50	97	50	247	57
4	80	288	7	21	9	18	20	21
4	135	486	20	30	26	29	56	34
4	190	684	40	39	51	39	110	43
4	250	900	69	50	89	49	191	52
5	110	396	10	22	15	22	36	28
5	175	630	25	32	37	35	92	39
5	240	864	47	41	70	45	173	49
5	305	1098	76	50	113	54	279	59
6	150	540	9	23	12	25	26	26
6	230	828	21	31	29	34	62	39
6	310	1116	37	40	53	43	113	49
6	400	1440	62	50	88	52	188	60
7	200	720	14	25	20	28	40	36
7	290	1044	29	34	42	38	84	46
7	380	1368	49	43	72	47	144	56
7	465	1674	74	50	108	55	215	65
8	230	828	15	28	22	29	59	41
8	325	1170	31	36	44	39	118	50
8	420	1512	51	44	74	48	197	57
8	515	1854	77	50	112	55	295	65

ADLR-ZV (toevoer), geluidvermogenniveau en totaal drukverlies

Nominale grootte	V		Klepstand
Nominale grootte	V		0°		45°		90°
Nominale grootte	V		Δp_t	L_WA	Δp_t	L_WA	Δp_t	L_WA
Nominale grootte	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
1	20	72	6	15	9	18	20	16
1	35	126	20	28	28	31	60	30
1	55	198	49	41	69	43	148	43
1	75	270	90	50	129	53	275	53
2	35	126	6	15	9	19	21	19
2	65	234	22	29	32	33	74	33
2	100	360	53	41	76	45	175	46
2	130	468	89	50	128	53	295	56
3	55	198	7	15	10	17	21	21
3	100	360	22	29	32	32	71	34
3	150	540	49	40	72	44	160	46
3	200	720	87	50	127	54	284	56
4	80	288	6	16	9	19	21	20
4	140	504	20	29	27	31	64	33
4	205	738	42	39	58	43	137	44
4	270	972	73	50	101	52	237	53
5	110	396	8	22	14	25	37	26
5	175	630	22	32	34	36	92	38
5	240	864	40	41	65	46	174	49
5	310	1116	67	50	108	55	290	59
6	150	540	8	25	11	24	25	24
6	235	846	20	34	27	35	61	35
6	320	1152	37	42	51	44	113	45
6	410	1476	60	50	83	53	185	55
7	200	720	11	28	17	29	39	30
7	290	1044	22	36	36	39	83	41
7	380	1368	38	44	62	48	142	50
7	470	1692	59	50	94	56	217	58
8	230	828	12	28	19	31	53	33
8	310	1116	22	35	34	39	96	41
8	390	1404	34	43	54	46	152	49
8	470	1692	50	51	79	52	221	56

Plafondrooster met vierkant of rond frontrooster. Als toevoer- of afvoerluchtrooster voor comfortinstallaties. Frontrooster met vast lamellen voor horizontale radiale luchtuitblaas. Voor inbouw in alle soorten verlaagde plafonds.

Roosters opgebouwd uit frontrooster met vaste lamellen, een frontraam met omlopende dichting en een aansluitring, een inregelklep of een aansluitkast.

Frontrooster voor middenschroefbevestiging.

Aansluittuit passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Radiale horizontale luchttoevoer
Aluminium frontrooster
Voor verlaagde plafonds
Luchtaansluiting horizontaal en verticaal

Materialen en afwerking

Aluminium frontrooster
Aansluitring, instelklep van gelakt staalplaat
Aansluitkast van verzinkt staalplaat
Lipafdichting van rubber
Aanbouwdelen gelakt, RAL 9005, zwart
Frontrooster poedergecoat, RAL9010, wit
P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

Nominale grootten frontrooster rond: 244, 300, 356, 412, 468, 542, 598, 654 mm
Nominale grootten frontrooster vierkant: 593, 598, 618, 623 mm
Nominale grootten rooster: 1, 2, 3, 4, 5, 6, 7, 8
Minimale luchthoeveelheid: 20 – 230 l/s of 72 – 828 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A): 515 – 650 l/s of 1854 – 2340 m³/h
Toevoertemperatuurverschil: –10 tot +15 K

Selectiegegevens

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Stromingsgeluid

L_WA _______________________ [dB(A)]

Roosters opgebouwd uit frontrooster met vaste lamellen, een frontraam met omlopende dichting en een aansluitring, een inregelklep of een aansluitkast.

Frontrooster voor middenschroefbevestiging.

Aansluittuit passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Radiale horizontale luchttoevoer
Aluminium frontrooster
Voor verlaagde plafonds
Luchtaansluiting horizontaal en verticaal

Materialen en afwerking

Aluminium frontrooster
Aansluitring, instelklep van gelakt staalplaat
Aansluitkast van verzinkt staalplaat
Lipafdichting van rubber
Aanbouwdelen gelakt, RAL 9005, zwart
Frontrooster poedergecoat, RAL9010, wit
P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

Nominale grootten frontrooster rond: 244, 300, 356, 412, 468, 542, 598, 654 mm
Nominale grootten frontrooster vierkant: 593, 598, 618, 623 mm
Nominale grootten rooster: 1, 2, 3, 4, 5, 6, 7, 8
Minimale luchthoeveelheid: 20 – 230 l/s of 72 – 828 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A): 515 – 650 l/s of 1854 – 2340 m³/h
Toevoertemperatuurverschil: –10 tot +15 K

Selectiegegevens

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Stromingsgeluid

L_WA _______________________ [dB(A)]

Serie
ADLR Plafondrooster

Uitvoering
Geen vermelding: rond
Q Vierkant

Aansluiting
A       Alleen frontrooster
AR       Verticaal, met aansluitring
C       Verticaal, met instelklep
ZV       Verticaal, toevoer, met aansluitkast
AV       Verticaal, afvoer, met aansluitkast
ZH       Horizontaal, toevoer, met aansluitkast
AH       Horizontaal, afvoer, met aansluitkast

Inregelklep voor luchthoeveelheidsinstelling
       Geen opgaaf: zonder
M       Met (Alleen aansluiting ZV, AV, ZH, AH)
MN       Met trekkoord en meetnippel (Alleen bij aansluitkast ZH, AH)

Toebehoren
Geen opgaaf: zonder
L Met lipafdichting (Alleen bij aansluitkast ZV, AV, ZH, AH)

Nominale grootte
       ADLR (rond)
1 tot 8
       ADLR-Q (vierkant)
593 × 1 tot 7
598 × 1 tot 7
618 × 1 tot 8
623 × 1 tot 8
       Frontplaatgrootte x nominale grootte

Oppervlak zichtzijde
Geen opgaaf: poedergecoat, RAL 9010, wit
P1 Poedergecoat, RAL Classic kleur opgeven.

       Glansgraad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle andere RAL-kleuren 70 %

Bestelvoorbeeld: ADLR-Q-ZH-M-L/618×4

Bouwvorm	Vierkante uitvoering
Uitvoering	Toevoer, horizontale aansluiting
Inregelklep voor luchthoeveelheidsinstelling	Met
Toebehoren	Met lipafdichting
Nominale grootte	618 × 4
Oppervlak zichtzijde	RAL 9010, wit, glansgraad 50 %

Uitvoeringen, Afmetingen en gewichten, Productdetails

ADLR-A

ADLR-A

Uitvoering

Plafondrooster met rond frontrooster

Nominale grootten

Frontrooster: 244, 300, 356, 412, 468, 542, 598, 654
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Onderdelen en eigenschappen

Rond frontrooster
Middenschroefbevestiging voor montage van het frontrooster

ADLR-AR

Uitvoering

Plafondrooster met rond frontrooster
Met aansluitring

Nominale grootten

Frontrooster: 244, 300, 356, 412, 468, 542, 598, 654
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Onderdelen en eigenschappen

Rond frontrooster
Tuitring voor montage van het rooster in verticale luchtkanalen
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

ADLR-C

Uitvoering

Plafondrooster met rond frontrooster
Met aansluitring
Met instelklep

Nominale grootten

Frontrooster: 244, 300, 356, 412, 468, 542, 598, 654
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Onderdelen en eigenschappen

Rond frontrooster
Tuitring voor montage van het rooster in verticale luchtkanalen
Instelklep voor luchthoeveelheidsinstelling
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

ADLR-*H

Hoog comfort in Top-Design

In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

Uitvoering

Plafondrooster met rond frontrooster
Aansluitkast met horizontale aansluiting

Nominale grootten

Frontrooster: 244, 300, 356, 412, 468, 542, 598, 654
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Onderdelen en eigenschappen

Rond en vierkant frontrooster met vaste lamellen
Diffusorvormig frontraam
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

ADLR-*V

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met rond frontrooster
Aansluitkast met verticale aansluiting

Nominale grootten

Frontrooster: 244, 300, 356, 412, 468, 542, 598, 654
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Onderdelen en eigenschappen

Rond en vierkant frontrooster met vaste lamellen
Diffusorvormig frontraam
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

ADLR-Q-A

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met vierkant frontrooster

Nominale grootten

Frontrooster: 593, 598, 618, 623
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Onderdelen en eigenschappen

Rond en vierkant frontrooster met vaste lamellen
Diffusorvormig frontraam
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

ADLR-Q-AR

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met vierkant frontrooster
Met aansluitring

Nominale grootten

Frontrooster: 593, 598, 618, 623
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Onderdelen en eigenschappen

Rond en vierkant frontrooster met vaste lamellen
Diffusorvormig frontraam
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

ADLR-Q-C

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met vierkant frontrooster
Met aansluitring
Met instelklep

Nominale grootten

Frontrooster: 593, 598, 618, 623
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Onderdelen en eigenschappen

Rond en vierkant frontrooster met vaste lamellen
Diffusorvormig frontraam
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

ADLR-Q-*H

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met vierkant frontrooster
Aansluitkast met horizontale aansluiting

Nominale grootten

Frontrooster: 593, 598, 618, 623
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Onderdelen en eigenschappen

Rond en vierkant frontrooster met vaste lamellen
Diffusorvormig frontraam
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

ADLR-Q-*V

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met vierkant frontrooster
Aansluitkast met verticale aansluiting

Nominale grootten

Frontrooster: 593, 598, 618, 623
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Onderdelen en eigenschappen

Rond en vierkant frontrooster met vaste lamellen
Diffusorvormig frontraam
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

ADLR-A

Uitvoering

Plafondrooster met rond frontrooster

Nominale grootten

Frontrooster: 244, 300, 356, 412, 468, 542, 598, 654
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Onderdelen en eigenschappen

Rond frontrooster
Middenschroefbevestiging voor montage van het frontrooster

ADLR-AR

Uitvoering

Plafondrooster met rond frontrooster
Met aansluitring

Nominale grootten

Frontrooster: 244, 300, 356, 412, 468, 542, 598, 654
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Onderdelen en eigenschappen

Rond frontrooster
Tuitring voor montage van het rooster in verticale luchtkanalen
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

ADLR-C

Uitvoering

Plafondrooster met rond frontrooster
Met aansluitring
Met instelklep

Nominale grootten

Frontrooster: 244, 300, 356, 412, 468, 542, 598, 654
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Onderdelen en eigenschappen

Rond frontrooster
Tuitring voor montage van het rooster in verticale luchtkanalen
Instelklep voor luchthoeveelheidsinstelling
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

ADLR-*H

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met rond frontrooster
Aansluitkast met horizontale aansluiting

Nominale grootten

Frontrooster: 244, 300, 356, 412, 468, 542, 598, 654
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Onderdelen en eigenschappen

Rond en vierkant frontrooster met vaste lamellen
Diffusorvormig frontraam
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

ADLR-*V

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met rond frontrooster
Aansluitkast met verticale aansluiting

Nominale grootten

Frontrooster: 244, 300, 356, 412, 468, 542, 598, 654
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Onderdelen en eigenschappen

Rond en vierkant frontrooster met vaste lamellen
Diffusorvormig frontraam
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

ADLR-Q-A

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met vierkant frontrooster

Nominale grootten

Frontrooster: 593, 598, 618, 623
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Onderdelen en eigenschappen

Rond en vierkant frontrooster met vaste lamellen
Diffusorvormig frontraam
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

ADLR-Q-AR

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met vierkant frontrooster
Met aansluitring

Nominale grootten

Frontrooster: 593, 598, 618, 623
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Onderdelen en eigenschappen

Rond en vierkant frontrooster met vaste lamellen
Diffusorvormig frontraam
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

ADLR-Q-C

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met vierkant frontrooster
Met aansluitring
Met instelklep

Nominale grootten

Frontrooster: 593, 598, 618, 623
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Onderdelen en eigenschappen

Rond en vierkant frontrooster met vaste lamellen
Diffusorvormig frontraam
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

ADLR-Q-*H

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met vierkant frontrooster
Aansluitkast met horizontale aansluiting

Nominale grootten

Frontrooster: 593, 598, 618, 623
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Onderdelen en eigenschappen

Rond en vierkant frontrooster met vaste lamellen
Diffusorvormig frontraam
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

ADLR-Q-*V

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met vierkant frontrooster
Aansluitkast met verticale aansluiting

Nominale grootten

Frontrooster: 593, 598, 618, 623
Luchtrooster: 1, 2, 3, 4, 5, 6, 7, 8

Onderdelen en eigenschappen

Rond en vierkant frontrooster met vaste lamellen
Diffusorvormig frontraam
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

ADLR-A

ADLR-AADLR-ARADLR-CADLR-*H

Gewichtsopgaven gelden voor uitvoering toevoer

ADLR-*V

Gewichtsopgaven gelden voor uitvoering toevoer

ADLR-Q-AADLR-Q-ARADLR-Q-CADLR-Q-*H

□Q₁: 593, 598, 618, 623

ADLR-Q-*V

□Q₁: 593, 598, 618, 623

Gewichtsopgaven gelden voor uitvoering toevoer

□Q₁: 593, 598, 618, 623

Frontrooster ADLR

ADLRADLR-Q

□Q₁: 593, 598, 618, 623

Inbouwvoorbeelden, Inbouwdetails, Ingebruikstelling, Kenmerken en definities

Inbouw in gesloten plafond 00104903_0.

Inbouw in plafond met vierkante aansluitkast voor ronde frontroosters

① Luchtkanaal
② Ophanggaten
③ Frontrooster

Luchtaansluiting horizontaal
Vier ophanggaten
Montage met draad, draadeinden of noniushangers door derden

Inbouw en inbedrijfname

Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
Inbouw in plafond
Luchtaansluiting horizontaal of verticaal
Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling

Schematische weergave ter verduidelijking van het inbouwdetail.

Inbouw en inbedrijfname

Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
Inbouw in plafond
Luchtaansluiting horizontaal of verticaal
Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling

Schematische weergave ter verduidelijking van het inbouwdetail.

AK-Uni-...-MN Hoeveelheidsinstelling

① Klepblad
② Wit trekkoord, klep openen

Open, 0°

Inregelen

Als er meerdere roosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.

Plafondroosters met universele aansluitkast en inregelklep (uitvoering -M): Bij gedemonteerd frontrooster is de inregelklep bedienbaar, die van 0 tot 90° traploos verstelbaar is
Plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (uitvoering -MN): Met twee trekkoorden (wit en groen) kan de hoeveelheidsinstelling ook met gemonteerd rooster bediend worden.

Luchthoeveelheidsmeting

Bij plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (Uitvoering -MN) kan de luchthoeveelheid ingesteld worden met gemonteerd frontrooster.

Meetslang aan drukmeter aansluiten
Werkdruk aflezen
Luchthoeveelheid als uit de grafiek aflezen of berekenen
Indien nodig, met de trekkoorden de klep verstellen

Voor elke aansluitkast AK-Uni is een grafiek beschikbaar.

Inregelen

Als er meerdere roosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.

Plafondroosters met universele aansluitkast en inregelklep (uitvoering -M): Bij gedemonteerd frontrooster is de inregelklep bedienbaar, die van 0 tot 90° traploos verstelbaar is
Plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (uitvoering -MN): Met twee trekkoorden (wit en groen) kan de hoeveelheidsinstelling ook met gemonteerd rooster bediend worden.

Luchthoeveelheidsmeting

Bij plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (Uitvoering -MN) kan de luchthoeveelheid ingesteld worden met gemonteerd frontrooster.

Meetslang aan drukmeter aansluiten
Werkdruk aflezen
Luchthoeveelheid als uit de grafiek aflezen of berekenen
Indien nodig, met de trekkoorden de klep verstellen

Voor elke aansluitkast AK-Uni is een grafiek beschikbaar.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van een rond frontrooster

ØD₂ [mm]

Diameter van een rond roosteraanzicht

ØD₃ [mm]

Diameter van een ronde aansluitkast

□Q₁ [mm]

Buitenafmetingen van een vierkant frontrooster

□Q₂ [mm]

Afmetingen van een vierkant roosteraanzicht

□Q₃ [mm]

Afmetingen van een vierkante aansluitkast

H₁ [mm]

Hoogte van onderkant plafond tot onderkant frontrooster

H₂ [mm]

Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

H₃ [mm]

Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

A [mm]

Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

C [mm]

Lengte van de aansluittuit

m [kg]

Gewicht (massa)

Definities

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

Δt_z [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δp_t [Pa]

Totaal drukverlies

A_eff [m²]

Effectief uitblaasoppervlak

Alle geluidvermogens zijn gebaseerd op 1 pW.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van een rond frontrooster

ØD₂ [mm]

Diameter van een rond roosteraanzicht

ØD₃ [mm]

Diameter van een ronde aansluitkast

□Q₁ [mm]

Buitenafmetingen van een vierkant frontrooster

□Q₂ [mm]

Afmetingen van een vierkant roosteraanzicht

□Q₃ [mm]

Afmetingen van een vierkante aansluitkast

H₁ [mm]

Hoogte van onderkant plafond tot onderkant frontrooster

H₂ [mm]

Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

H₃ [mm]

Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

A [mm]

Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

C [mm]

Lengte van de aansluittuit

m [kg]

Gewicht (massa)

Definities

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

Δt_z [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δp_t [Pa]

Totaal drukverlies

A_eff [m²]

Effectief uitblaasoppervlak

Alle geluidvermogens zijn gebaseerd op 1 pW.

Downloads

Productinformatie

Type ADLR · ADLR-Q

K1 – 1.4 – 1 Technical Leaflet 5 MB pdf

Handleidingen

Type ADLR-ADLQ

Installation Manual - Ceiling Diffusers 1,1 MB pdf

TROX SERVICES

Online Product Configurator Ontwerp airconditioning- en ventilatiecomponenten eenvoudig en snel

Alles in één klik De digitale diensten van myTROX

TROX Easy Product Finder Meer info over de ontwerptool

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

TECHNISCH NOODZAKELIJK

Deze cookies zijn nodig voor het goed functioneren van onze website en kunnen niet worden uitgeschakeld. Deze cookies worden in de regel alleen ingesteld als reactie op door u ondernomen acties, zoals het instellen van uw privacyvoorkeuren of het vullen van de winkelwagen. Daarnaast zijn beveiligingsrelevante functionaliteiten of ondersteuning via een speciale webchat geïntegreerd, inclusief alle sessiecookies van TROX die worden ingesteld nadat u zich als klant hebt aangemeld. U kunt uw browser instellen om deze cookies te blokkeren of u hierover te informeren. Als gevolg hiervan werken sommige delen van de website mogelijk niet zoals bedoeld.

STATISTIEKEN EN WEBSITE-ANALYSE

Deze cookies maken het mogelijk om gegevens te verzamelen voor statistieken en analyse zodat TROX de prestaties van de bezochte websites kan meten, technische problemen kan identificeren en aanknopingspunten kan vinden voor optimalisatie. Ze kunnen worden ingesteld door ons of door derden wiens diensten we op onze sites gebruiken. Gebruikers helpen ook bij het identificeren van bijvoorbeeld welke pagina's het vaakst of slechts zelden worden gebruikt of hoe mensen tussen webpagina's navigeren. Alle informatie die door derden wordt gebruikt, wordt geaggregeerd en geanonimiseerd.

ADLR

VOOR RADIALE HORIZONTALE INBLAAS, MET VASTE LAMELLEN - FRONTROOSTER VAN ALUMINIUM

Toepassing

Beschrijving

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Uitvoeringen, Afmetingen en gewichten, Productdetails

Inbouwvoorbeelden, Inbouwdetails, Ingebruikstelling, Kenmerken en definities

Downloads

Productinformatie

Type ADLR · ADLR-Q

Handleidingen

Type ADLR-ADLQ

TROX SERVICES

TECHNISCH NOODZAKELIJK

STATISTIEKEN EN WEBSITE-ANALYSE

GEMAK EN PERSONALISATIE

VOOR DE BESTE TROX-ERVARING
