DLQ

DLQ/600

Met instelklep

Met aansluitring

Met inregelklep

Met aansluitkast

Horizontale uitblaas

VOOR VIERZIJDIGE HORIZONTALE INBLAAS, MET VASTE LAMELLEN - FRONTROOSTER VAN STAALPLAAT

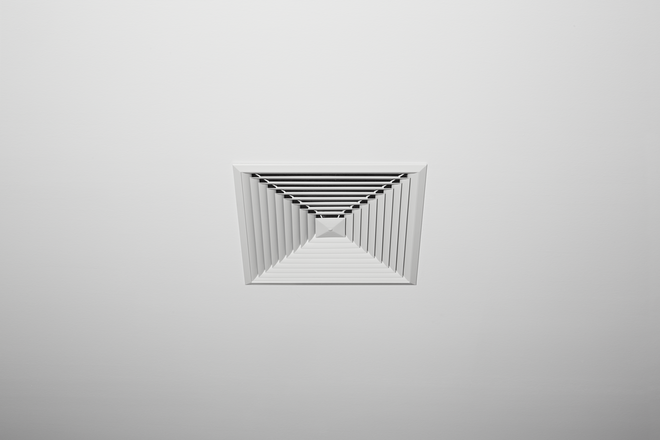

Vierkante plafondroosters

Nominale grootten 250, 300, 400, 500, 600, 625
Luchtoeveelheidsbereik 20 – 700 l/s of 72 – 2520 m³/h

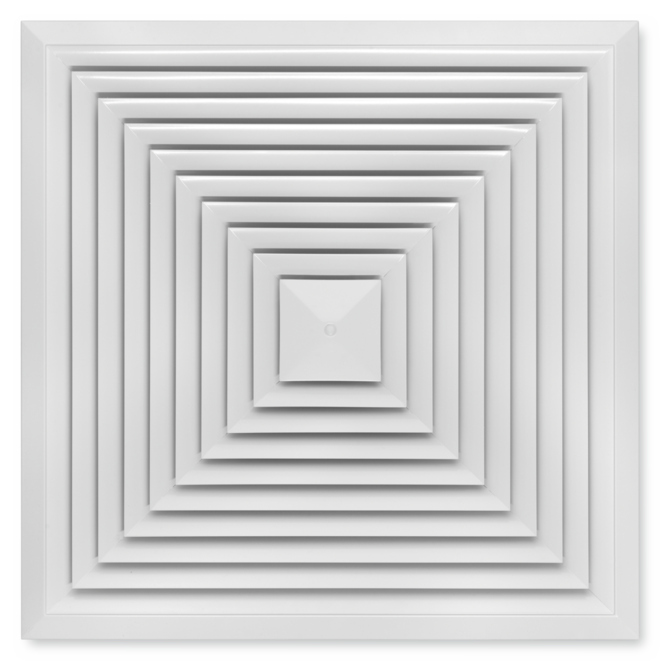

Frontrooster vierkant
Frontrooster van poedergecoat plaatstaal
Voor toevoer- en afvoerlucht
Voor constante en variabele luchthoeveelheden
Voor alle soorten plafondsystemen
Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid

Optionele uitrusting en toebehoren

Zichtzijde van het frontrooster in kleuren volgens RAL Classic
Luchtaansluiting horizontaal en verticaal
Afdekplaat voor aanpassing van de uitblaasrichting
Inbouw zonder aansluitkast met kanaaltraverse
Aansluitkast met inregelklep, trekkoordverstelling en meetnippel

Initialize order code

Toepassing

Toepassing

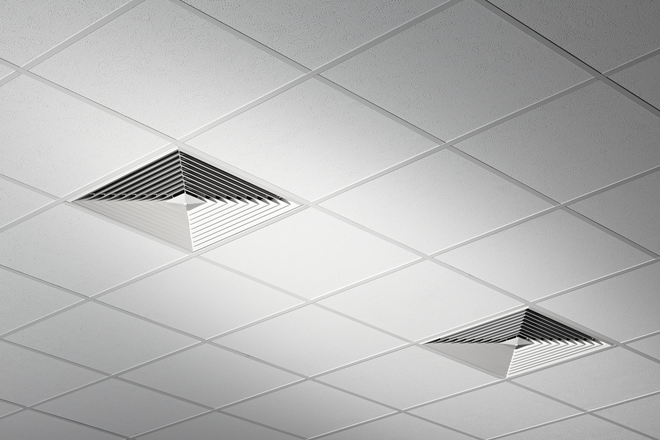

Plafondroosters serie DLQ als toe- en afvoerrooster voor comfortruimten.
Esthetisch element voor opdrachtgevers en architecten met hoge eisen aan architectuur en design

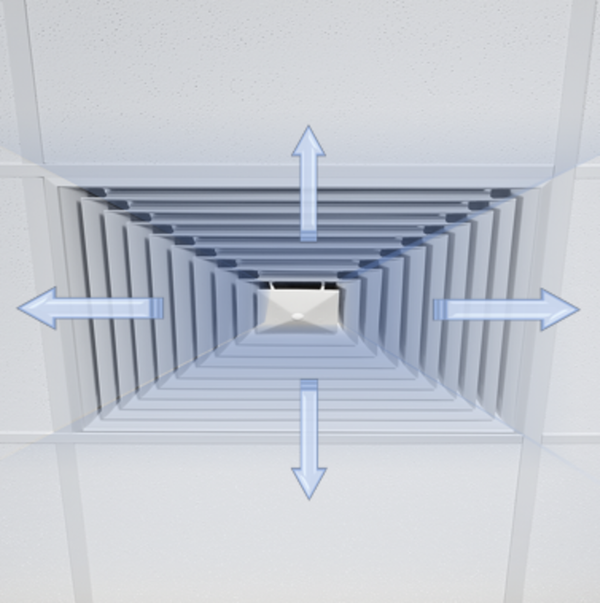

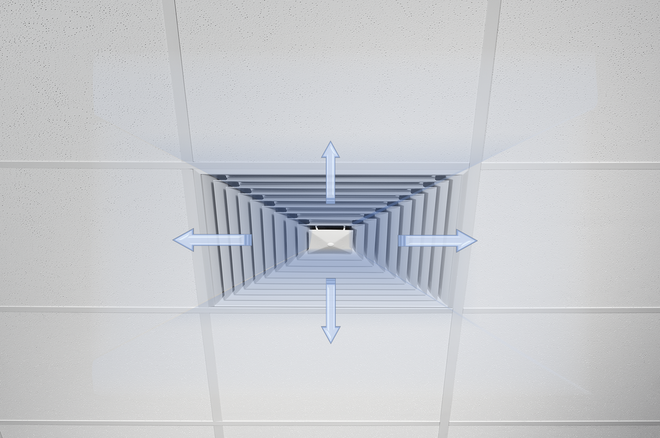

Vierzijdige horizontale luchtinblaas voor mengstroming
Hoge inductie voor snelle afbouw van temperatuurverschil en luchtsnelheid (bij toevoer)
Voor constante en variabele luchthoeveelheden
Voor toevoertemperatuurverschillen van –10 tot +10 K
Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
Voor alle soorten plafondsystemen

Speciale kenmerken

Vierzijdige horizontale luchtinblaas
Frontrooster van verzinkt staalplaat
Voor alle soorten plafondsystemen
Luchtaansluiting horizontaal en verticaal

Nominale grootten

250, 300, 400, 500, 600, 625

Toepassing

Plafondroosters serie DLQ als toe- en afvoerrooster voor comfortruimten.
Esthetisch element voor opdrachtgevers en architecten met hoge eisen aan architectuur en design
Vierzijdige horizontale luchtinblaas voor mengstroming
Hoge inductie voor snelle afbouw van temperatuurverschil en luchtsnelheid (bij toevoer)
Voor constante en variabele luchthoeveelheden
Voor toevoertemperatuurverschillen van –10 tot +10 K
Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
Voor alle soorten plafondsystemen

Speciale kenmerken

Vierzijdige horizontale luchtinblaas
Frontrooster van verzinkt staalplaat
Voor alle soorten plafondsystemen
Luchtaansluiting horizontaal en verticaal

Nominale grootten

250, 300, 400, 500, 600, 625

Beschrijving

Uitvoering

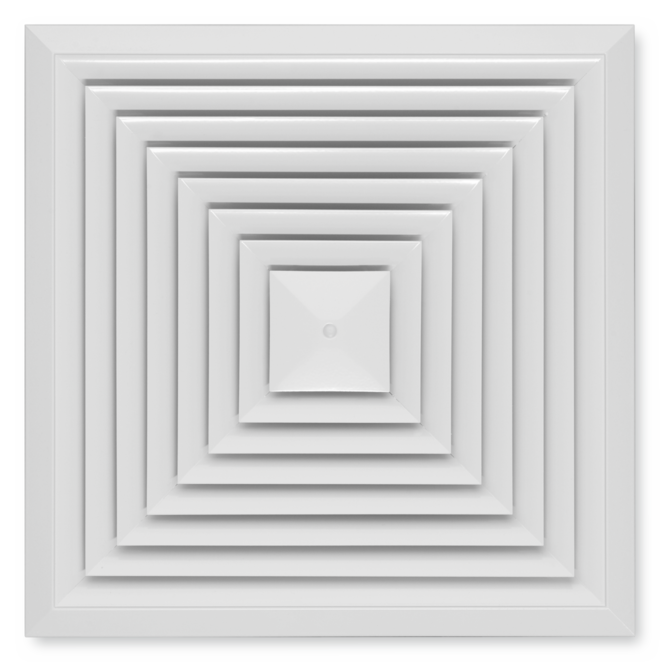

Vierkant frontrooster

Aansluiting

A: Alleen frontrooster
AR: Verticale luchtaansluiting, met aansluitring
AG: Verticale luchtaansluiting, met inregelklep (lamellen)
C: Verticale aansluiting, met instelklep (vangtong)

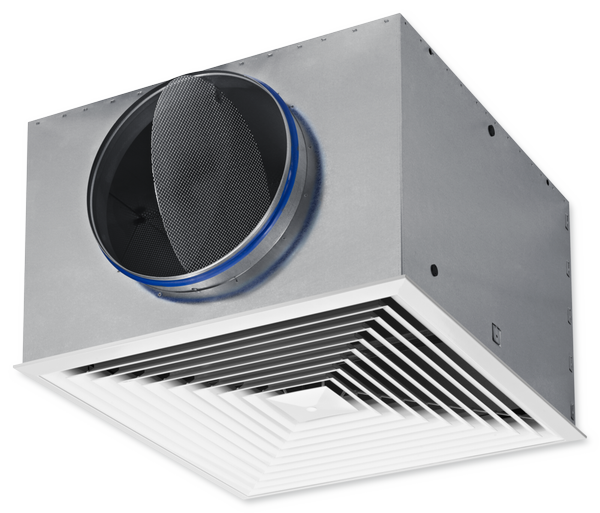

AK: Horizontale aansluiting, met aansluitkast

Onderdelen en eigenschappen

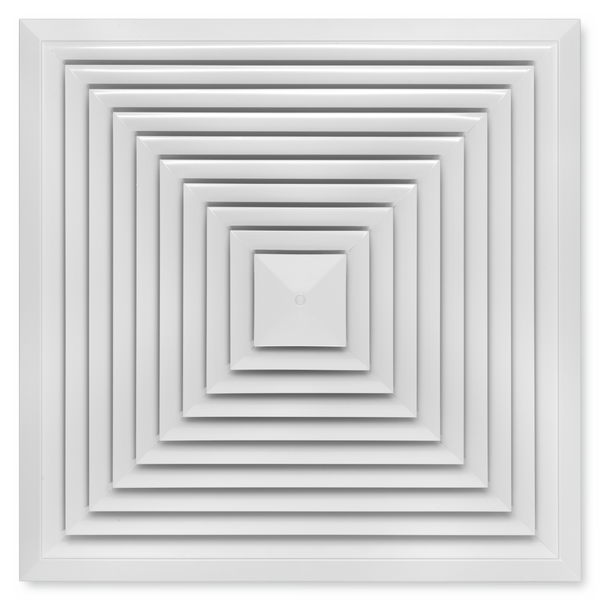

Vierkant frontrooster met vaste lamellen
Diffusorvormig frontraam
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Toebehoren

Lipafdichting

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

Materialen en afwerking

Frontrooster, aanslutring en inregelklep (vangtong) van staalplaat
AK: Aansluitkast en traverse van verzinkt staalplaat
X: Aansluitkast van kunststof en verzinkt staalplaat
Lipafdichting van rubber
Aanbouwdelen gelakt, RAL 9005, zwart
Frontrooster poedergecoat, RAL9010, wit
P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Testen en reiniging volgens VDI 6022

Uitvoering

Vierkant frontrooster

Aansluiting

A: Alleen frontrooster
AR: Verticale luchtaansluiting, met aansluitring
AG: Verticale luchtaansluiting, met inregelklep (lamellen)
C: Verticale aansluiting, met instelklep (vangtong)
AK: Horizontale aansluiting, met aansluitkast

Onderdelen en eigenschappen

Vierkant frontrooster met vaste lamellen
Diffusorvormig frontraam
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Toebehoren

Lipafdichting

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

Materialen en afwerking

Frontrooster, aanslutring en inregelklep (vangtong) van staalplaat
AK: Aansluitkast en traverse van verzinkt staalplaat
X: Aansluitkast van kunststof en verzinkt staalplaat
Lipafdichting van rubber
Aanbouwdelen gelakt, RAL 9005, zwart
Frontrooster poedergecoat, RAL9010, wit
P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Testen en reiniging volgens VDI 6022

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Schematische weergave, DLQ met aansluitkast met horizontale aansluiting

① Frontrooster
② Middenschroefbevestiging
③ Aansluitkast
④ Traverse
⑤ Ophanggaten
⑥ Aansluittuit

Optioneel
⑦ Lipafdichting
⑧ Inregelklep voor luchthoeveelheidsinstelling
⑨ Meetnippel
⑩ Groen trekkoord, inregelklep sluiten
⑪ Wit trekkoord, inregelklep openen
⑬ Aansluitvariant
⑬ Meetslang

Functiebeschrijving

Plafondroosters voeren de toevoerlucht met gerichte stroming in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met plafondroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.

Plafondroosters serie DLQ hebben vaste lamellen. Horizontale uitblaas met vierzijdige stroming. Het toevoertemperatuurverschil kan –10 tot +10 K zijn.

Voor eenheid in vormgeving kan de serie DLQ ook als afvoerrooster toegepast worden.

Functiebeschrijving

Plafondroosters serie DLQ hebben vaste lamellen. Horizontale uitblaas met vierzijdige stroming. Het toevoertemperatuurverschil kan –10 tot +10 K zijn.

Voor eenheid in vormgeving kan de serie DLQ ook als afvoerrooster toegepast worden.

Nominale grootten	250, 300, 400, 500, 600, 625 mm
Minimale luchthoeveelheid	20 – 250 l/s of 72 – 900 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A)	575 – 700 l/s of 2070 – 2520 m³/h
Toevoerluchttemperatuurverschil	–10 tot +10 K

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A).

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A).

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

Selectievoorbeeld

Gegeven

V = 300 l/s (1280 m³/h)

Vierkant frontrooster van staal met vaste lamellen

Maximaal geluidvermogen 40 dB(A) bij klepstand 45°

Vierzijdig uitblazend

Snelselectie

Serie DLQ

Mogelijke nominale grootten: 600, 625

Gekozen: DLQ/600

DLQ-A, DLQ-AR (toevoer), geluidvermogen en drukverlies

Nominale grootte	V		Δp_t	L_WA
Nominale grootte	l/s	m³/h	Pa	dB(A)
250	20	72	3	15
250	55	198	20	26
250	95	342	59	40
250	130	468	111	50
300	35	126	2	15
300	95	342	18	24
300	155	558	47	38
300	210	756	87	50
400	75	270	2	15
400	190	684	13	25
400	310	1116	35	38
400	430	1548	68	50
500	135	486	2	15
500	295	1062	10	27
500	455	1638	23	39
500	615	2214	43	50
600	220	792	2	15
600	380	1440	8	34
600	535	1980	15	43
600	690	2484	24	50
625	250	900	2	20
625	400	1440	6	34
625	550	1980	12	43
625	700	2520	19	50

DLQ-AK (toevoer), geluidvermogen en drukverlies

Nominale grootte	V		Klepstand
Nominale grootte	V		0°		45°		90°
Nominale grootte	V		Δp_t	L_WA	Δp_t	L_WA	Δp_t	L_WA
Nominale grootte	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
250	20	72	5	15	5	15	10	15
250	35	126	14	22	16	22	31	25
250	60	216	41	38	46	38	92	41
250	90	324	92	51	104	51	208	53
300	35	126	6	9	9	11	20	19
300	70	252	26	30	37	32	81	39
300	100	360	53	41	75	43	165	49
300	135	486	96	51	137	54	301	59
400	75	270	9	13	15	21	33	30
400	130	468	28	31	46	39	98	45
400	185	666	56	42	93	50	198	57
400	235	846	90	50	150	61	319	67
500	135	486	12	16	15	19	48	35
500	210	756	28	32	36	35	116	49
500	285	1026	52	42	66	45	213	58
500	360	1296	83	50	105	53	340	65
600	220	792	12	18	19	26	49	35
600	330	1188	26	32	44	39	111	47
600	440	1584	46	42	78	49	197	57
600	545	1962	71	50	119	58	303	66
625	250	900	14	21	26	33	64	39
625	330	1188	24	31	46	42	111	47
625	410	1476	37	39	70	49	171	55
625	575	2070	74	50	138	61	336	74

Plafondroosters met vierkant frontrooster. Als toevoer- of afvoerluchtrooster voor comfortinstallaties. Frontrooster met vaste lamellen voor horizontale vierzijdige luchtuitblaas. Voor inbouw in alle soorten verlaagde plafonds.

Roosters opgebouwd uit frontrooster van verzinkt plaatstaal, met vaste lamellen, een frontraam met omlopende dichting en een aansluitring, een inregelklep, vangtong of een aansluitkast.

Frontrooster voor middenschroefbevestiging.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Vierzijdige horizontale luchtinblaas
Frontrooster van verzinkt staalplaat
Voor alle soorten plafondsystemen
Luchtaansluiting horizontaal en verticaal

Materialen en afwerking

Frontrooster, aanslutring en inregelklep (vangtong) van staalplaat
AK: Aansluitkast en traverse van verzinkt staalplaat
X: Aansluitkast van kunststof en verzinkt staalplaat
Lipafdichting van rubber
Aanbouwdelen gelakt, RAL 9005, zwart
Frontrooster poedergecoat, RAL9010, wit
P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

Nominale grootten: 250, 300, 400, 500, 600, 625 mm
Minimale luchthoeveelheid: 20 – 250 l/s of 72 – 900 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A): 575 – 700 l/s of 2070 – 2520 m³/h
Toevoertemperatuurverschil: –10 tot +10 K

Selectiegegevens

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Stromingsgeluid

L_WA _______________________ [dB(A)]

Roosters opgebouwd uit frontrooster van verzinkt plaatstaal, met vaste lamellen, een frontraam met omlopende dichting en een aansluitring, een inregelklep, vangtong of een aansluitkast.

Frontrooster voor middenschroefbevestiging.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Vierzijdige horizontale luchtinblaas
Frontrooster van verzinkt staalplaat
Voor alle soorten plafondsystemen
Luchtaansluiting horizontaal en verticaal

Materialen en afwerking

Frontrooster, aanslutring en inregelklep (vangtong) van staalplaat
AK: Aansluitkast en traverse van verzinkt staalplaat
X: Aansluitkast van kunststof en verzinkt staalplaat
Lipafdichting van rubber
Aanbouwdelen gelakt, RAL 9005, zwart
Frontrooster poedergecoat, RAL9010, wit
P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

Nominale grootten: 250, 300, 400, 500, 600, 625 mm
Minimale luchthoeveelheid: 20 – 250 l/s of 72 – 900 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A): 575 – 700 l/s of 2070 – 2520 m³/h
Toevoertemperatuurverschil: –10 tot +10 K

Selectiegegevens

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Stromingsgeluid

L_WA _______________________ [dB(A)]

Serie
DLQ Plafondrooster

Aansluiting
A       Alleen frontrooster
AR       Verticaal, met aansluitring
AG       Verticaal, met inregelklep (lamellen) (Niet voor grootte 250)
C       Verticaal, met instelklep
ZH       Horizontaal, toevoer, met aansluitkast
AH       Horizontaal, afvoer, met aansluitkast

Inregelklep voor luchthoeveelheidsinstelling
       Geen opgaaf: zonder inregelklep
       Alleen bij aansluiting ZH, AH
M       Met inregelklep
MN       Met trekkoord en meetnippel

Toebehoren
Geen vermelding: zonder
L Met lipafdichting (Alleen met aansluitkast)

Nominale grootte [mm]
250
300
400
500
600
625

Traverse
       Geen vermelding: zonder inbouwtraverse
E1       Kanaaltraverse
G1       Standaardtraverse

Oppervlak zichtzijde
       Geen opgaaf: poedergecoat
       RAL 9010, wit
P1       Poedergecoat, RAL Classic kleur opgeven.

       Glansgraad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle andere RAL-kleuren 70 %

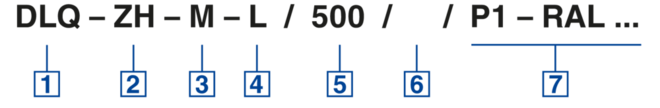

Bestelvoorbeeld: DLQ-AK-M-L/500

Aansluiting	Horizontaal, aansluitkast
Inregelklep voor luchthoeveelheidsinstelling	Met inregelklep
Toebehoren	Met lipafdichting
Nominale grootte	500
Oppervlak zichtzijde	RAL 9010, wit, glansgraad 50 %

Uitvoeringen, Afmetingen en gewichten, Productdetails

DLQ/250

DLQ-A

Hoog comfort in Top-Design

In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.

Uitvoering

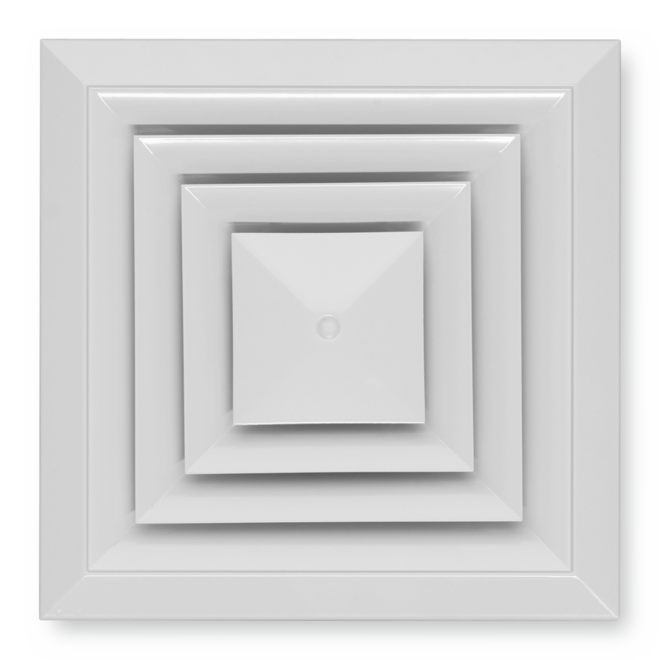

Plafondrooster met vierkant frontrooster

Nominale grootten

250, 300, 400, 500, 600, 625

Onderdelen en eigenschappen

Vierkant frontrooster
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

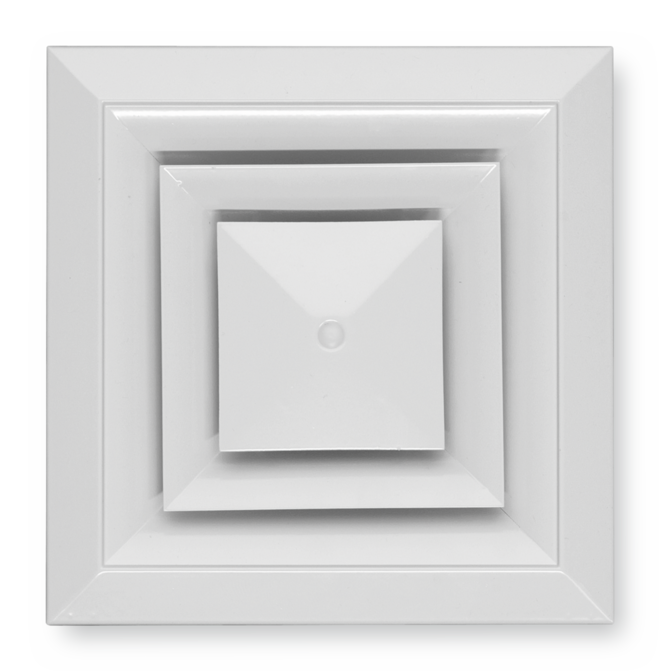

DLQ-AR

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met vierkant frontrooster
Met aansluitring

Nominale grootten

250, 300, 400, 500, 600, 625

Onderdelen en eigenschappen

Vierkant frontrooster
Tuitring voor montage van het rooster in verticale luchtkanalen
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

DLQ-C

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met vierkant frontrooster
Met aansluitring
Met instelklep

Nominale grootten

250, 300, 400, 500, 600, 625

Onderdelen en eigenschappen

Vierkant frontrooster
Tuitring voor montage van het rooster in verticale luchtkanalen
Instelklep voor luchthoeveelheidsinstelling
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

DLQ-AG

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met vierkant frontrooster
Met aansluitring
Met inregelklep (lamellen contraroterend)

Nominale grootten

250, 300, 400, 500, 600, 625

Onderdelen en eigenschappen

Vierkant frontrooster met vaste lamellen
Tuitring voor montage van het rooster in verticale luchtkanalen
Inregelklep voor luchthoeveelheidsinstelling
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

DLQ-AK

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met vierkant frontrooster
Aansluitkast met horizontale aansluiting

Nominale grootten

250, 300, 400, 500, 600, 625

Onderdelen en eigenschappen

Vierkant frontrooster
Aansluitkast met horizontale aansluiting
Vierkante opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Meetnippel in inregelklep met trekkoord voor luchthoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

DLQ-A

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met vierkant frontrooster

Nominale grootten

250, 300, 400, 500, 600, 625

Onderdelen en eigenschappen

Vierkant frontrooster
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

DLQ-AR

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met vierkant frontrooster
Met aansluitring

Nominale grootten

250, 300, 400, 500, 600, 625

Onderdelen en eigenschappen

Vierkant frontrooster
Tuitring voor montage van het rooster in verticale luchtkanalen
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

DLQ-C

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met vierkant frontrooster
Met aansluitring
Met instelklep

Nominale grootten

250, 300, 400, 500, 600, 625

Onderdelen en eigenschappen

Vierkant frontrooster
Tuitring voor montage van het rooster in verticale luchtkanalen
Instelklep voor luchthoeveelheidsinstelling
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

DLQ-AG

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met vierkant frontrooster
Met aansluitring
Met inregelklep (lamellen contraroterend)

Nominale grootten

250, 300, 400, 500, 600, 625

Onderdelen en eigenschappen

Vierkant frontrooster met vaste lamellen
Tuitring voor montage van het rooster in verticale luchtkanalen
Inregelklep voor luchthoeveelheidsinstelling
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

DLQ-AK

Hoog comfort in Top-Design

Uitvoering

Plafondrooster met vierkant frontrooster
Aansluitkast met horizontale aansluiting

Nominale grootten

250, 300, 400, 500, 600, 625

Onderdelen en eigenschappen

Vierkant frontrooster
Aansluitkast met horizontale aansluiting
Vierkante opening voor het frontrooster
Luchtverdeelelement voor gelijkmatige uitblaas van het rooster (bij toevoer)
Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster
Inregelklep voor hoeveelheidsinstelling, optioneel
Meetnippel in inregelklep met trekkoord voor luchthoeveelheidsinstelling, optioneel
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

DLQ-A

DLQ-ADLQ-ARDLQ-CDLQ-AGDLQ-AK

Gewichtsopgaven gelden voor uitvoering toevoer

Frontrooster DLQ 00156073_0

DLQ

Inbouwvoorbeelden, Inbouwdetails, Ingebruikstelling, Kenmerken en definities

Inbouw in T-profiel systeemplafond, plaatsing in rijen

Inbouw in plafond met vierkante aansluitkast

① Luchtkanaal
② Ophanggaten
③ Frontrooster

Luchtaansluiting horizontaal
Vier ophanggaten
Montage met draad, draadeinden of noniushangers door derden

Inbouw en inbedrijfname

Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
Inbouw in plafond
Luchtaansluiting horizontaal of verticaal
Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling

Schematische weergave ter verduidelijking van het inbouwdetail.

Inbouw en inbedrijfname

Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
Inbouw in plafond
Luchtaansluiting horizontaal of verticaal
Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling

Schematische weergave ter verduidelijking van het inbouwdetail.

AK-Uni-...-MN Hoeveelheidsinstelling

① Klepblad
② Wit trekkoord, klep openen

Open, 0°

Inregelen

Als er meerdere roosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.

Plafondroosters met universele aansluitkast en inregelklep (uitvoering -M): Bij gedemonteerd frontrooster is de inregelklep bedienbaar, die van 0 tot 90° traploos verstelbaar is
Plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (uitvoering -MN): Met twee trekkoorden (wit en groen) kan de hoeveelheidsinstelling ook met gemonteerd rooster bediend worden.

Luchthoeveelheidsmeting

Bij plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (Uitvoering -MN) kan de luchthoeveelheid ingesteld worden met gemonteerd frontrooster.

Meetslang aan drukmeter aansluiten
Werkdruk aflezen
Luchthoeveelheid als uit de grafiek aflezen of berekenen
Indien nodig, met de trekkoorden de klep verstellen

Voor elke aansluitkast AK-Uni is een grafiek beschikbaar.

Inregelen

Als er meerdere roosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.

Plafondroosters met universele aansluitkast en inregelklep (uitvoering -M): Bij gedemonteerd frontrooster is de inregelklep bedienbaar, die van 0 tot 90° traploos verstelbaar is
Plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (uitvoering -MN): Met twee trekkoorden (wit en groen) kan de hoeveelheidsinstelling ook met gemonteerd rooster bediend worden.

Luchthoeveelheidsmeting

Bij plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (Uitvoering -MN) kan de luchthoeveelheid ingesteld worden met gemonteerd frontrooster.

Meetslang aan drukmeter aansluiten
Werkdruk aflezen
Luchthoeveelheid als uit de grafiek aflezen of berekenen
Indien nodig, met de trekkoorden de klep verstellen

Voor elke aansluitkast AK-Uni is een grafiek beschikbaar.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van een rond frontrooster

ØD₂ [mm]

Diameter van een rond roosteraanzicht

ØD₃ [mm]

Diameter van een ronde aansluitkast

□Q₁ [mm]

Buitenafmetingen van een vierkant frontrooster

□Q₂ [mm]

Afmetingen van een vierkant roosteraanzicht

□Q₃ [mm]

Afmetingen van een vierkante aansluitkast

H₁ [mm]

Hoogte van onderkant plafond tot onderkant frontrooster

H₂ [mm]

Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

H₃ [mm]

Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

A [mm]

Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

C [mm]

Lengte van de aansluittuit

m [kg]

Gewicht (massa)

Definities

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

Δt_z [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δp_t [Pa]

Totaal drukverlies

A_eff [m²]

Effectief uitblaasoppervlak

Alle geluidvermogens zijn gebaseerd op 1 pW.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van een rond frontrooster

ØD₂ [mm]

Diameter van een rond roosteraanzicht

ØD₃ [mm]

Diameter van een ronde aansluitkast

□Q₁ [mm]

Buitenafmetingen van een vierkant frontrooster

□Q₂ [mm]

Afmetingen van een vierkant roosteraanzicht

□Q₃ [mm]

Afmetingen van een vierkante aansluitkast

H₁ [mm]

Hoogte van onderkant plafond tot onderkant frontrooster

H₂ [mm]

Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

H₃ [mm]

Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

A [mm]

Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

C [mm]

Lengte van de aansluittuit

m [kg]

Gewicht (massa)

Definities

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

Δt_z [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δp_t [Pa]

Totaal drukverlies

A_eff [m²]

Effectief uitblaasoppervlak

Alle geluidvermogens zijn gebaseerd op 1 pW.

Downloads

Productinformatie

Product Data Sheet Type DLQ

Product Data Sheet 2,3 MB pdf

TROX SERVICES

Online Product Configurator Ontwerp airconditioning- en ventilatiecomponenten eenvoudig en snel

Alles in één klik De digitale diensten van myTROX

TROX Easy Product Finder Meer info over de ontwerptool

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

TECHNISCH NOODZAKELIJK

Deze cookies zijn nodig voor het goed functioneren van onze website en kunnen niet worden uitgeschakeld. Deze cookies worden in de regel alleen ingesteld als reactie op door u ondernomen acties, zoals het instellen van uw privacyvoorkeuren of het vullen van de winkelwagen. Daarnaast zijn beveiligingsrelevante functionaliteiten of ondersteuning via een speciale webchat geïntegreerd, inclusief alle sessiecookies van TROX die worden ingesteld nadat u zich als klant hebt aangemeld. U kunt uw browser instellen om deze cookies te blokkeren of u hierover te informeren. Als gevolg hiervan werken sommige delen van de website mogelijk niet zoals bedoeld.

STATISTIEKEN EN WEBSITE-ANALYSE

Deze cookies maken het mogelijk om gegevens te verzamelen voor statistieken en analyse zodat TROX de prestaties van de bezochte websites kan meten, technische problemen kan identificeren en aanknopingspunten kan vinden voor optimalisatie. Ze kunnen worden ingesteld door ons of door derden wiens diensten we op onze sites gebruiken. Gebruikers helpen ook bij het identificeren van bijvoorbeeld welke pagina's het vaakst of slechts zelden worden gebruikt of hoe mensen tussen webpagina's navigeren. Alle informatie die door derden wordt gebruikt, wordt geaggregeerd en geanonimiseerd.

DLQ

VOOR VIERZIJDIGE HORIZONTALE INBLAAS, MET VASTE LAMELLEN - FRONTROOSTER VAN STAALPLAAT

Toepassing

Beschrijving

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Uitvoeringen, Afmetingen en gewichten, Productdetails

Inbouwvoorbeelden, Inbouwdetails, Ingebruikstelling, Kenmerken en definities

Downloads

Productinformatie

Product Data Sheet Type DLQ

TROX SERVICES

TECHNISCH NOODZAKELIJK

STATISTIEKEN EN WEBSITE-ANALYSE

GEMAK EN PERSONALISATIE

VOOR DE BESTE TROX-ERVARING
