ADLQ/500
Vierkante plafondroosters
Optionele uitrusting en toebehoren
Toepassing
Speciale kenmerken
Nominale grootten
Toepassing
Speciale kenmerken
Nominale grootten
Uitvoering
Aansluiting
Onderdelen en eigenschappen
Toebehoren
Constructieve kenmerken
Materialen en afwerking
Normen en richtlijnen
Onderhoud
Uitvoering
Aansluiting
Onderdelen en eigenschappen
Toebehoren
Constructieve kenmerken
Materialen en afwerking
Normen en richtlijnen
Onderhoud
Functiebeschrijving
Plafondroosters voeren de toevoerlucht met gerichte stroming in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met plafondroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.
Plafondroosters serie ADLQ hebben vaste lamellen. Horizontale uitblaas met vierzijdige stroming. Het toevoertemperatuurverschil kan –10 tot +10 K zijn.
Voor eenheid in vormgeving kan de serie ADLQ ook als afvoerrooster toegepast worden.
Functiebeschrijving
Plafondroosters voeren de toevoerlucht met gerichte stroming in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met plafondroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.
Plafondroosters serie ADLQ hebben vaste lamellen. Horizontale uitblaas met vierzijdige stroming. Het toevoertemperatuurverschil kan –10 tot +10 K zijn.
Voor eenheid in vormgeving kan de serie ADLQ ook als afvoerrooster toegepast worden.
Nominale grootten | 250, 300, 400, 500, 600, 625 mm |
Minimale luchthoeveelheid | 20 – 250 l/s of 72 – 900 m³/h |
Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A) | 575 – 665 l/s of 2070 – 2394 m³/h |
Toevoerluchttemperatuurverschil | –10 tot +10 K |
De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.
De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A).
Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.
De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.
De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A).
Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.
ADLQ-A, ADLQ-AR (toevoer), geluidvermogen en drukverlies
250 | 20 | 72 | 3 | 18 |
250 | 50 | 180 | 20 | 30 |
250 | 80 | 288 | 50 | 41 |
250 | 105 | 378 | 86 | 50 |
300 | 35 | 126 | 3 | 15 |
300 | 80 | 288 | 14 | 24 |
300 | 125 | 450 | 35 | 35 |
300 | 175 | 630 | 68 | 50 |
400 | 75 | 270 | 2 | 15 |
400 | 175 | 630 | 13 | 25 |
400 | 280 | 1008 | 34 | 38 |
400 | 385 | 1386 | 65 | 50 |
500 | 135 | 486 | 3 | 15 |
500 | 270 | 972 | 10 | 25 |
500 | 505 | 1818 | 36 | 47 |
500 | 545 | 1962 | 42 | 50 |
600 | 220 | 792 | 3 | 21 |
600 | 380 | 1368 | 9 | 33 |
600 | 535 | 1926 | 17 | 42 |
600 | 675 | 2430 | 27 | 50 |
625 | 250 | 900 | 3 | 20 |
625 | 390 | 1404 | 7 | 33 |
625 | 540 | 1944 | 13 | 43 |
625 | 665 | 2394 | 19 | 50 |
ADLQ-AK (toevoer), geluidvermogen en drukverlies
250 | 20 | 72 | 5 | 15 | 6 | 15 | 11 | 15 |
250 | 40 | 144 | 20 | 30 | 24 | 29 | 42 | 30 |
250 | 60 | 216 | 46 | 42 | 54 | 41 | 95 | 42 |
250 | 85 | 306 | 92 | 51 | 108 | 51 | 190 | 52 |
300 | 35 | 126 | 6 | 15 | 9 | 15 | 20 | 18 |
300 | 70 | 252 | 26 | 30 | 37 | 32 | 81 | 38 |
300 | 100 | 360 | 52 | 41 | 75 | 43 | 166 | 48 |
300 | 130 | 468 | 89 | 50 | 126 | 51 | 280 | 57 |
400 | 75 | 270 | 9 | 15 | 15 | 19 | 32 | 29 |
400 | 130 | 468 | 27 | 31 | 44 | 38 | 95 | 45 |
400 | 185 | 666 | 54 | 42 | 90 | 48 | 192 | 58 |
400 | 230 | 828 | 84 | 50 | 138 | 56 | 297 | 69 |
500 | 135 | 486 | 12 | 15 | 18 | 23 | 42 | 35 |
500 | 210 | 756 | 29 | 32 | 45 | 39 | 101 | 49 |
500 | 285 | 1026 | 53 | 42 | 82 | 48 | 185 | 60 |
500 | 360 | 1296 | 84 | 50 | 131 | 57 | 295 | 71 |
600 | 220 | 792 | 12 | 22 | 19 | 25 | 50 | 34 |
600 | 330 | 1188 | 27 | 33 | 43 | 39 | 112 | 46 |
600 | 440 | 1584 | 48 | 43 | 77 | 49 | 198 | 55 |
600 | 540 | 1944 | 72 | 50 | 116 | 56 | 299 | 63 |
625 | 250 | 900 | 14 | 22 | 27 | 33 | 63 | 39 |
625 | 330 | 1188 | 25 | 32 | 47 | 42 | 110 | 47 |
625 | 410 | 1476 | 38 | 39 | 73 | 50 | 170 | 53 |
625 | 575 | 2070 | 75 | 50 | 143 | 64 | 333 | 67 |
Plafondroosters met vierkant frontrooster. Als toevoer- of afvoerluchtrooster voor comfortinstallaties. Frontrooster met vaste lamellen voor horizontale vierzijdige luchtuitblaas. Voor inbouw in alle soorten verlaagde plafonds.
Roosters opgebouwd uit frontrooster van aluminium met vaste lamellen, een frontraam met omlopende dichting en een aansluitring, een inregelklep, vangtong of een aansluitkast.
Frontrooster voor middenschroefbevestiging.
Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.
Speciale kenmerken
Materialen en afwerking
Technische gegevens
Selectiegegevens
Stromingsgeluid
Plafondroosters met vierkant frontrooster. Als toevoer- of afvoerluchtrooster voor comfortinstallaties. Frontrooster met vaste lamellen voor horizontale vierzijdige luchtuitblaas. Voor inbouw in alle soorten verlaagde plafonds.
Roosters opgebouwd uit frontrooster van aluminium met vaste lamellen, een frontraam met omlopende dichting en een aansluitring, een inregelklep, vangtong of een aansluitkast.
Frontrooster voor middenschroefbevestiging.
Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.
Speciale kenmerken
Materialen en afwerking
Technische gegevens
Selectiegegevens
Stromingsgeluid
|
|
Bestelvoorbeeld: ADLQ-AK-M-L/500
Aansluiting | Horizontaal, aansluitkast |
Inregelklep voor luchthoeveelheidsinstelling | Met inregelklep |
Toebehoren | Met lipafdichting |
Nominale grootte | 500 |
Oppervlak zichtzijde | RAL 9010, wit, glansgraad 50 % |
ADLQ-A
Hoog comfort in Top-Design
In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.
Uitvoering
Nominale grootten
Onderdelen en eigenschappen
ADLQ-AR
Hoog comfort in Top-Design
In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.
Uitvoering
Nominale grootten
Onderdelen en eigenschappen
ADLQ-C
Hoog comfort in Top-Design
In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.
Uitvoering
Nominale grootten
Onderdelen en eigenschappen
ADLQ-AG
Hoog comfort in Top-Design
In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.
Uitvoering
Nominale grootten
Onderdelen en eigenschappen
ADLQ-AK
Hoog comfort in Top-Design
In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.
Uitvoering
Nominale grootten
Onderdelen en eigenschappen
Constructieve kenmerken
ADLQ-A
Hoog comfort in Top-Design
In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.
Uitvoering
Nominale grootten
Onderdelen en eigenschappen
ADLQ-AR
Hoog comfort in Top-Design
In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.
Uitvoering
Nominale grootten
Onderdelen en eigenschappen
ADLQ-C
Hoog comfort in Top-Design
In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.
Uitvoering
Nominale grootten
Onderdelen en eigenschappen
ADLQ-AG
Hoog comfort in Top-Design
In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.
Uitvoering
Nominale grootten
Onderdelen en eigenschappen
ADLQ-AK
Hoog comfort in Top-Design
In samenwerking met bekende ontwerpers en architecten zijn TROX plafond-, wand-, trede- en vloerroosters zodanig vormgegeven, dat ze voor architecten een design-element zijn en gelijktijdig aan de hoge luchttechnische en akoestische eisen voldoen.
Uitvoering
Nominale grootten
Onderdelen en eigenschappen
Constructieve kenmerken
Gewichtsopgaven gelden voor uitvoering toevoer
Gewichtsopgaven gelden voor uitvoering toevoer
Inbouw en inbedrijfname
Schematische weergave ter verduidelijking van het inbouwdetail.
Inbouw en inbedrijfname
Schematische weergave ter verduidelijking van het inbouwdetail.
Open, 0°
Inregelen
Als er meerdere roosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.
Luchthoeveelheidsmeting
Bij plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (Uitvoering -MN) kan de luchthoeveelheid ingesteld worden met gemonteerd frontrooster.
Voor elke aansluitkast AK-Uni is een grafiek beschikbaar.
Inregelen
Als er meerdere roosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.
Luchthoeveelheidsmeting
Bij plafondroosters met universele aansluitkast met hoeveelheidsinstelling en meetnippel (Uitvoering -MN) kan de luchthoeveelheid ingesteld worden met gemonteerd frontrooster.
Voor elke aansluitkast AK-Uni is een grafiek beschikbaar.

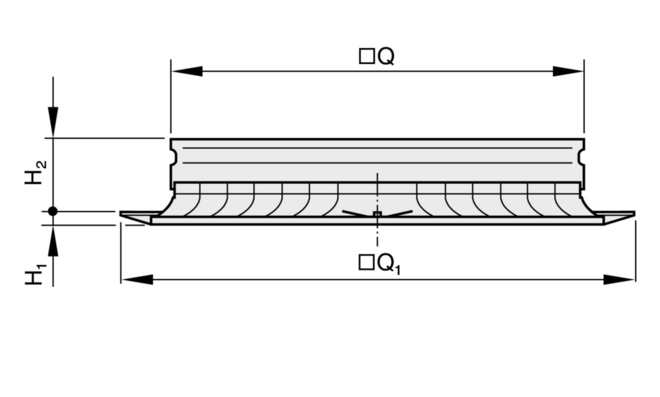

Hoofdafmetingen
ØD [mm]
Buitendiameter van de aansluiting
ØD₁ [mm]
Buitendiameter van een rond frontrooster
ØD₂ [mm]
Diameter van een rond roosteraanzicht
ØD₃ [mm]
Diameter van een ronde aansluitkast
□Q₁ [mm]
Buitenafmetingen van een vierkant frontrooster
□Q₂ [mm]
Afmetingen van een vierkant roosteraanzicht
□Q₃ [mm]
Afmetingen van een vierkante aansluitkast
H₁ [mm]
Hoogte van onderkant plafond tot onderkant frontrooster
H₂ [mm]
Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit
H₃ [mm]
Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit
A [mm]
Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond
C [mm]
Lengte van de aansluittuit
m [kg]
Gewicht (massa)
Definities
LWA [dB(A)]
Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.
V [m³/h] en [l/s]
Luchthoeveelheid
Δtz [K]
Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur
Δpt [Pa]
Totaal drukverlies
Aeff [m²]
Effectief uitblaasoppervlak
Alle geluidvermogens zijn gebaseerd op 1 pW.
Hoofdafmetingen
ØD [mm]
Buitendiameter van de aansluiting
ØD₁ [mm]
Buitendiameter van een rond frontrooster
ØD₂ [mm]
Diameter van een rond roosteraanzicht
ØD₃ [mm]
Diameter van een ronde aansluitkast
□Q₁ [mm]
Buitenafmetingen van een vierkant frontrooster
□Q₂ [mm]
Afmetingen van een vierkant roosteraanzicht
□Q₃ [mm]
Afmetingen van een vierkante aansluitkast
H₁ [mm]
Hoogte van onderkant plafond tot onderkant frontrooster
H₂ [mm]
Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit
H₃ [mm]
Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit
A [mm]
Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond
C [mm]
Lengte van de aansluittuit
m [kg]
Gewicht (massa)
Definities
LWA [dB(A)]
Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.
V [m³/h] en [l/s]
Luchthoeveelheid
Δtz [K]
Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur
Δpt [Pa]
Totaal drukverlies
Aeff [m²]
Effectief uitblaasoppervlak
Alle geluidvermogens zijn gebaseerd op 1 pW.
