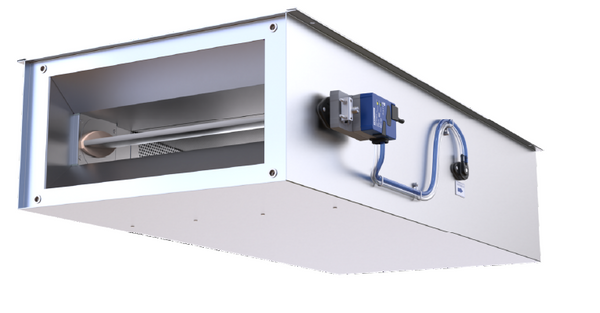

VVS-Regelgerät Serie TZ-Silenzio


TZ-SILENZIO

FÜR HOHE AKUSTISCHE ANFORDERUNGEN BEI NIEDRIGEN LUFTGESCHWINDIGKEITEN IM ZULUFTBEREICH


Rechteckige Volumenstromregelgeräte für Zuluftsysteme mit variablen Volumenströmen in Gebäuden mit hohen akustischen Komfortkriterien und niedrigen Luftgeschwindigkeiten

  • Hochwirksamer, integrierter Schalldämpfer
  • Optimiert für Strömungsgeschwindigkeiten von 0,7 – ca. 7 m/s
  • Hohe Regelgenauigkeit bei beliebigen Anströmbedingungen
  • Kompakte Bauform mit beidseitigem Rechteckanschluss
  • Elektronische Regelkomponenten für unterschiedliche Anwendungen (Easy, Compact, Universal und LABCONTROL)
  • Leckluftstrom bei geschlossener Regelklappe nach EN 1751, Klasse 4
  • Gehäuse-Leckluftstrom nach EN 1751, Klasse C


Optionale Ausstattung und Zubehör

  • Dämmschale zur Reduzierung von Abstrahlgeräuschen
  • Zusatzschalldämpfer Serie TS zur Reduzierung von Strömungsgeräuschen
  • Warmwasser-Wärmeübertrager Serie WT zur Nacherwärmung









Aktualisiere Bestellschlüssel
Speichere Konfiguration
Ihr Preis wird berechnet
Konfigurieren Sie sich Ihr individuelles Produkt – Schritt für Schritt
    Erzeuge Report
    • Technische Auslegung
    Aktualisiere technische Daten
    • Medien
    Bestellschlüssel:
    Ausschreibungstext:
    Aktualisiere Auschreibungstext
    Vollständigen Text anzeigen Vollständigen Text verbergen
    Initialisiere Bestellschlüssel

    Allgemeine Informationen

    Anwendung

    • Rechteckige VVS-Regelgeräte für den Einsatz in raumlufttechnischen Anlagen (RLT-Anlagen)
    • Für Regel-, Drossel- und Absperraufgaben im Zuluftbereich bei hohen akustischen Anforderungen und niedrigen Luftgeschwindigkeiten
    • Integrierter Schalldämpfer
    • Volumenstromregelung im geschlossenene Regelkreis mit Hilfsenergie
    • Für variable oder konstante Volumenstromsysteme
    • Absperrung durch kundenseitige Zwangsschaltung
    • Mit geeigneten Regelkomponenten auch zur Druckregelung einsetzbar


    Besondere Merkmale

    • Hygienisch getestet und zertifiziert
    • Direkter Anschluss der Luftleitung
    • Werkseitige Einstellung oder Programmierung und lufttechnische Prüfung
    • Einstellung und nachträgliche Parametrierung an der Regelkomponente möglich, eventuell separates Einstellgerät erforderlich


    Nenngrößen

    • 125, 160, 200, 250, 315


    Varianten

    • TZ-Silenzio: Zuluftgerät
    • TZ-Silenzio-D: Zuluftgerät mit Dämmschale
    • Geräte mit Dämmschale und/oder einem Zusatzschalldämpfer Serie TS für besonders hohe akustische Anforderungen
    • Nachrüsten der Dämmschale nicht möglich


    Bauteile und Eigenschaften

    • Inbetriebnahmebereites Gerät, bestehend aus mechanischen Bauteilen und Regelkomponenten
    • Mittelwert bildender Wirkdrucksensor zur Luftstrommessung
    • Regelklappe
    • Integrierter Schalldämpfer
    • Regelkomponenten werkseitig montiert, verschlaucht und verdrahtet
    • Jedes Gerät werkseitig auf speziellem lufttechnischem Prüfstand geprüft
    • Dokumentation der Daten mit einer Prüfplakette oder einer Volumenstromskala auf dem Gerät
    • Hohe Regelgenauigkeit der eingestellten Volumenströme bei beliebigen Anströmungen


    Anbauteile

    • Easyregler: kompakte Baueinheit mit Einstellpotentiometern
    • Compactregler: kompakte Baueinheit aus Regler, Wirkdrucktransmitter und Stellantrieb
    • Universalregler: Regler, Wirkdrucktransmitter und Stellantriebe für spezielle Anwendungen
    • LABCONTROL: Regelkomponenten für Luft-Management-Systeme


    Ergänzende Produkte

    • Zusatzschalldämpfer Serie TS
    • Wärmeübertrager Serie WT


    Konstruktionsmerkmale

    • Rechteckiges Gehäuse
    • Auswechselbare Dichtungselemente
    • Beidseitiger Anschluss geeignet für Luftleitungsprofile
    • Position der Regelklappe von außen an der Achse erkennbar
    • Thermisch und akustisch wirksame Auskleidung


    Materialien und Oberflächen

    • Gehäuse aus verzinktem Stahlblech
    • Regelklappe und Wirkdrucksensor aus Aluminiumprofilen
    • Auskleidung aus Mineralwolle
    • Gleitlager aus Kunststoff
    • Achse und Gestänge: Stahl verzinkt


    Variante Dämmschale (-D)



    • Dämmschale aus verzinktem Stahlblech
    • Auskleidung aus Mineralwolle
    • Körperschallisolierung aus Gummielementen


    Mineralwolle



    • Nach EN 13501, Baustoffklasse A1, nicht brennbar
    • RAL-Gütezeichen RAL-GZ 388
    • Gesundheitlich unbedenklich durch hohe Biolöslichkeit nach deutscher Gefahrstoffverordnung und Anmerkung Q der europäischen Verordnung (EG) Nr. 1272/2008
    • Durch aufkaschiertes Glasseidengewebe vor Abrieb durch strömende Luft bis max. 20 m/s geschützt
    • Inert gegenüber Pilz- und Bakterienwachstum


    Normen und Richtlinien

    Erfüllt die Hygieneanforderungen nach



    • EN 16798, Teil 3
    • VDI 6022, Blatt 1
    • DIN 1946, Teil 4
    • Weitere Normen, Richtlinien gemäß Hygienezertifikat


    Gehäuse-Leckluftstrom



    • EN 1751, Klasse C


    Leckluftstrom bei geschlossener Regelklappe



    • EN 1751, Klasse 4
    • DIN 1946, Teil 4, erfüllt die erhöhten Anforderungen an den zulässigen Leckluftstrom bei geschlossener Regelklappe


    Instandhaltung

    • Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt

    Technische Information

    Funktion, Technische Daten, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

    • Funktion
    • TECHNISCHE DATEN
    • AUSSCHREIBUNGSTEXT
    • BESTELLSCHLÜSSEL
    • PRODUKTBEZIEHUNGEN

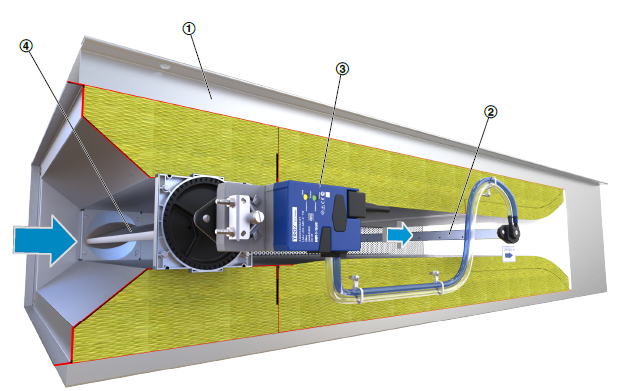

    Schematische Darstellung TZ-Silenzio TZ-Silenzio_gc_04ai.png

    ① Integrierter Schalldämpfer

    ② Wirkdrucksensor

    ③ Regelkomponenten, z. B. Easyregler

    ④ Regelklappe mit Dichtung

    Zur Messung des Volumenstromes enthält das VVS-Regelgerät einen Wirkdrucksensor.
    Die Regelkomponenten (Anbauteile) umfassen einen Wirkdrucktransmitter zur Umformung des Wirkdrucks in ein elektrisches Signal, einen Regler und einen Stellantrieb, als Easyregler, Compactregler oder als Einzelkomponenten (Universal).
    Der Sollwert kommt in den meisten Anwendungsfällen von einem Raumtemperaturregler.
    Der Regler vergleicht den Istwert mit dem Sollwert und verändert bei Abweichungen das Führungssignal des Stellantriebs.
    Ein integrierter Schalldämpfer reduziert die durch die Drosselung entstehenden Geräusche.




    Nenngrößen125 – 315
    Volumenstrombereich

    27 – 1093 l/s oder 95 – 3937 m³/h

    Volumenstromregelbereich (Regler mit dynamischer Wirkdruckmessung)ca. 10 – 100 % vom Nennvolumenstrom
    Mindestdruckdifferenz

    Bis zu 106 Pa (ohne Zusatzschalldämpfer)

    maximal zulässige Druckdifferenz1000 Pa
    Betriebstemperatur10 – 50 °C

    VVS-Regelgeräte in rechteckiger Bauform für variable und konstante Volumenstromsysteme mit hohen akustischen Anforderungen, für Zuluft, in 5 Nenngrößen. Hohe Regelgenauigkeit der eingestellten Volumenströme bei beliebigen Anströmbedingungen. Inbetriebnahmebereites Gerät, bestehend aus den mechanischen Bauteilen und den elektronischen Regelkomponenten. Geräte enthalten einen Mittelwert bildenden Wirkdrucksensor zur Volumenstrommessung, eine Regelklappe und einen integrierten Schalldämpfer. Regelkomponenten werkseitig montiert, verschlaucht und verdrahtet. Wirkdrucksensor mit Messbohrungen 3 mm, dadurch unempfindlich gegen Verschmutzung. Gehäuse mit akustisch und thermisch wirksamer Auskleidung. Position der Regelklappe von außen durch die Achsform erkennbar. Regelklappe bei Auslieferung geöffnet, dadurch Luftströmung auch ohne Regelfunktion gegeben; ausgenommen Varianten mit definierter Sicherheitsstellung NC. Erfüllt die Hygieneanforderungen nach EN 16798 Teil 3, VDI 6022 Blatt 1, DIN 1946 Teil 4.

    Besondere Merkmale

    • Hygienisch getestet und zertifiziert
    • Direkter Anschluss der Luftleitung
    • Werkseitige Einstellung oder Programmierung und lufttechnische Prüfung
    • Einstellung und nachträgliche Parametrierung an der Regelkomponente möglich, eventuell separates Einstellgerät erforderlich


    Materialien und Oberflächen

    • Gehäuse aus verzinktem Stahlblech
    • Regelklappe und Differenzdrucksensor aus Aluminiumprofilen
    • Auskleidung aus Mineralwolle
    • Gleitlager aus Kunststoff


    Mineralwolle:

    • Nach EN 13501, Baustoffklasse A1, nicht brennbar
    • RAL-Gütezeichen RAL-GZ 388
    • Gesundheitlich unbedenklich durch hohe Biolöslichkeit nach deutscher Gefahrstoffverordnung und Anmerkung Q der europäischen Verordnung (EG) Nr. 1272/2008
    • Durch aufkaschiertes Glasseidengewebe vor Abrieb durch strömende Luft bis max. 20 m/s geschützt
    • Inert gegenüber Pilz- und Bakterienwachstum


    Anschlussausführung

    • Beidseitig mit Flansch, geeignet für Luftleitungsprofile


    Gleichwertigkeitskriterien

    • Hygiene-Konformitätserklärung nach VDI 6022, Blatt 1 (01/2018), ÖNORM H 6020 (02/2007) und ÖNORM H 6021 (09/2003)
    • Einstellung der Volumenströme ohne Einstellgerät mittels Vmin- und Vmax- Potentiometer
    • Elektrische Anschlüsse mit Schraubklemmen, keine zusätzlichen Klemmdosen erforderlich
    • Jeder Volumenstromregler werkseitig auf lufttechnischen Prüfstand geprüft und mit Plakette am Regler bescheinigt
    • Keine Anströmlängen notwendig
    • Akustische Daten ermittelt nach ÖNORM EN ISO 5135:1999
    • Max. Regelabweichung 5% bei qvmax, ohne Anströmlänge


    Technische Daten

    • Nenngrößen: 125 – 315
    • Volumenstrombereich: 27 – 872 l/s oder 95 – 3142 m³/h
    • Mindestdruckdifferenz: bis zu 106 Pa (ohne Zusatzschalldämpfer)
    • Maximal zulässige Druckdifferenz: 1000 Pa
    • Leckluftstrom bei geschlossener Regelklappe nach EN 1751, Klasse 4
    • Gehäuse-Leckluftstrom nach EN 1751, Klasse C


    Ausschreibungstext Anbauteil

    Variable Volumenstromregelung mit elektronischem Easyregler zur Aufschaltung einer Führungsgröße und einem Istwertsignal

    zur Einbindung in Gebäudeleittechnik.

    • Versorgungsspannung 24 V AC/DC
    • Signalspannungen 0 – 10 V DC
    • Mit externen, potentialfreien Schaltern mögliche Zwangssteuerungen: ZU, AUF, qᵥmin und qᵥmax
    • Potentiometer mit Prozentskalen zur Einstellung der Volumenströme qᵥmin und qᵥmax ohne Einstellgerät
    • Istwertsignal auf Nennvolumenstrom bezogen, dadurch vereinfachte Inbetriebnahme und nachträgliche Verstellung
    • Volumenstromregelbereich ca. 10 – 100 % vom Nennvolumenstrom
    • Von außen gut sichtbare Kontrollleuchte zur Signalisierung der Funktionen: ausgeregelt, nicht ausgeregelt und Spannungsausfall
    • Elektrische Anschlüsse mit Schraubklemmen
    • Klemmen zum Anschluss der Versorgungsspannung doppelt, zur einfachen Weitergabe der Spannung an den nächsten Regler


    Auslegungsdaten

    • qᵥ [m³/h]
    • Δpst  [Pa]
    • Strömungsgeräusch LPA [dB(A)]
    • Abstrahlgeräusch LPA  [dB(A)]

    Bestellschlüssel Volumenstromregelung (mit Anbauteil Easy)
    TZ-Silenzio – D / 200 / Easy
    ||||
    1234
    1 Serie
    TZ-Silenzio VVS-Regelgerät, Zuluft

    2 Dämmschale
    Keine Eintragung: ohne
    D mit Dämmschale

    3 Nenngröße
    125
    160
    200
    250
    315

    4 Anbauteile (Regelkomponente)
    Easy Volumenstromregler, dynamisch, Schnittstelle Analog, Einstellung qvmin und qvmax mit Potentiometern


    Bestellbeispiel: TZ–Silenzio/125/Easy

    Dämmschaleohne
    Nenngröße125
    Anbauteile (Regelkomponente)Easy Volumenstromregler, dynamisch, Einstellung qᵥmin und qᵥmax mit Potentiometern




    Bestellschlüssel Volumenstromregelung (mit Anbauteil VARYCONTROL)

    TZ-Silenzio – D / 200 / XB4 / V0 / 400 -– 1200 [m³/h] / NO
    ||||||||
    12346789
    1 Serie
    TZ-Silenzio VVS-Regelgerät, Zuluft

    2 Dämmschale
    Keine Eintragung: ohne
    D mit Dämmschale

    3 Nenngröße
    125
    160
    200
    250
    315

    4 Anbauteile (Regelkomponente)
    Zum Beispiel
    BC0 Compactregler
    XB4 Universalregler (VARYCONTROL)

    6 Betriebsart
    F Festwert (ein Sollwert)
    V variabel (Sollwertbereich)

    7 Signalspannungsbereich
    Für das Istwert- und Sollwertsignal
    0 0 – 10 V DC
    2 2 – 10 V DC

    8 Betriebswerte zur werkseitigen Einstellung
    Volumenströme in [m³/h oder l/s]
    qᵥkonst. (bei Betriebsart F)
    qᵥmin – qᵥmax (bei Betriebsart V)

    9 Klappenstellung
    Nur Federrücklaufantriebe
    NO stromlos AUF
    NC stromlos ZUBestellbeispiel: TZ–Silenzio/200/BC0/V0/300–1200 m³ /h
    Dämmschaleohne
    Nenngröße200
    Anbauteile (Regelkomponente)Compactregler, dynamischer Transmitter, Analog- oder MP-Bus-Schnittstelle
    Betriebsartvariabler Betrieb qᵥmin – qᵥmax
    Signalspannungsbereich0 – 10 V DC
    Betriebswerteqᵥmin = 300 m³/h
    qᵥmax = 1200 m³/h


    Bestellschlüssel Volumenstromregelung (mit Anbauteil TROX UNIVERSAL)

    TZ-Silenzio – D / 200 / TUNF / RS / M / 0 / UMZ / … / NC
    ||||||||||
    12345678910
    1 Serie
    TZ-Silenzio VVS-Regelgerät, Zuluft

    2 Dämmschale
    Keine Eintragung: ohne
    D mit Dämmschale

    3 Nenngröße
    125
    160
    200
    250
    315

    4 Anbauteile (Regelkomponente)
    Regler TROX UNIVERSAL mit
    TUN Stellantrieb (150 s)
    TUNF Federrücklaufantrieb (150 s)
    TUS Schnellläufer (3 s)
    TUSD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

    5 Gerätefunktion
    Raumregelung
    RE Abluftregelung (Room Exhaust)

    6 Volumenstromvorgabe
    M Master (RMF-Funktion)
    S Slave
    F Festwertregler

    7 Signalspannungsbereich
    0 0 – 10 V DC
    2 2 – 10 V DC

    8 Erweiterung der Anbauteile
    Option 1: Stromversorgung
    Keine Eintragung: 24 V AC/DC
    T EM-TRF für 230 V AC
    U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

    Option 2: digitale Kommunikationsschnittstelle
    Keine Eintragung: ohne
    B EM-BAC-MOD-01 für BACnet MS/TP
    M EM-BAC-MOD-01 für Modbus RTU
    I EM-IP für BACnet IP, Modbus IP und Webserver
    R EM-IP mit Echtzeituhr

    Option 3: automatischer Nullpunktabgleich
    Keine Eintragung: ohne
    Z EM-AUTOZERO mit Magnetventil

    9 Betriebswerte zur werkseitigen Einstellung
    Volumenstrom [m³/h oder l/s]
    Master (RMF-Funktion)
    qᵥmin: minimaler Volumenstrom
    qᵥmax: maximaler Volumenstrom
    qᵥkonst_Zu: konstante Zuluft
    qᵥkonst_Ab: konstante Abluft
    qᵥDiff: Differenz Zuluft-Abluft

    Festwert
    qᵥkonst: Konstantvolumenstrom

    Slave
    Keine Eintragung notwendig

    10 Klappenstellung
    Nur Federrücklaufantriebe
    NO stromlos AUF
    NC stromlos ZU

    Ergänzende Produkte
    Raumbedieneinheit
    BE-LCD 40-Zeichen-Display


    Bestellbeispiel: TZ–Silenzio/200/TUN/RS/M/2/UIZ/600/1250/0/0/-100

    Dämmschaleohne
    Nenngröße200
    Anbauteile (Regelkomponente)Regler TROX UNIVERSAL, Stellantrieb 150 s
    GerätefunktionZuluftregelung
    VolumenstromvorgabeMaster (RMF-Funktion)
    Signalspannungskennlinie2 – 10 V DC
    Erweiterung der Anbauteilemit Erweiterungsmodul EM-TRF-USV
    (Trafo für 230 V AC und unterbrechungsfreie Stromversorgung),
    mit Erweiterungsmodul EM-IP
    (Kommunikationsschnittstelle BACnet IP, Modbus IP, Webserver),
    mit Erweiterungsmodul EM-AUTOZERO
    (Magnetventil für automatischen Nullpunktabgleich)

    Betriebswerteqvmin = 600 m³/h
    qvmax = 1250 m³/h
    qvkonst_Zu = 0 m³/h
    qvkonst_Ab = 0 m³/h
    qvDiff = -100 m³/h



    Bestellschlüssel Druckregelung (mit Anbauteil VARYCONTROL)

    TZ-Silenzio – D / 200 / XF4 / PRS / V0 / 30 – 60 [Pa] / NO
    |||||||||
    123456789
    1 Serie
    TZ-Silenzio VVS-Regelgerät, Zuluft

    2 Dämmschale
    Keine Eintragung: ohne
    D mit Dämmschale

    3 Nenngröße
    125
    160
    200
    250
    315

    4 Anbauteile (Regelkomponente)
    Zum Beispiel
    XF0 Compactregler Kanaldruck
    XF4 Universalregler Kanaldruck (VARYCONTROL)

    5 Gerätefunktion/Einbauort
    PDS Kanaldruckregelung Zuluft
    PRS Raumdruckregelung Zuluft

    6 Betriebsart
    F Festwert (ein Sollwert)
    V variabel (Sollwertbereich)

    7 Signalspannungsbereich
    Für das Istwert- und Sollwertsignal
    0 0 – 10 V DC
    2 2 – 10 V DC

    8 Betriebswerte zur werkseitigen Einstellung
    Bei Kanaldruckregelung Differenzdruck [Pa] immer als Absolutwert ohne Vorzeichen
    Δp,konst (bei Betriebsart F)
    Δp,min - Δp,max (bei Betriebsart V)


    9 Klappenstellung
    Nur Federrücklaufantriebe
    NO stromlos AUF
    NC stromlos ZU


    Bestellbeispiel: TZ-Silenzio-D/315/XF0/PDS/V2/250 – 375 Pa

    Dämmschalemit
    Nenngröße315
    Anbauteile (Regelkomponente)Compactregler Kanaldruck
    GerätefunktionKanaldruckregelung Zuluft
    Betriebsartvariable Druckregelung Pmin - Pmax
    Signalspannungskennlinie2 – 10 V DC
    BetriebswertePmin = 250 Pa
    Pmax = 375 Pa


    Bestellschlüssel Druckregelung (mit Anbauteil TROX UNIVERSAL)

    TZ-Silenzio – D / 200 / TUNF / PRS / MFP / 0 / UMZ / … / NC
    ||||||||||
    12345678910
    1 Serie
    TZ-Silenzio VVS-Regelgerät, Zuluft

    2 Dämmschale
    Keine Eintragung: ohne
    D Mit Dämmschale

    3 Nenngröße
    125
    160
    200
    250
    315

    4 Anbauteile (Regelkomponente)
    Regler TROX UNIVERSAL mit
    TUN Stellantrieb (150 s)
    TUNF Federrücklaufantrieb (150 s)
    TUS Schnellläufer (3 s)
    TUSD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

    5 Gerätefunktion
    Druckregelung
    PRS Raumdruckregelung Zuluft
    PDS Kanaldruckregelung Zuluft

    6 Differenzdruckvorgabe
    MFP Master, Konstantdruckregelung
    MVP Master, variable Druckregelung
    SFP Slave, Konstantdruckregelung
    SVP Slave, variable Druckregelung

    7 Signalspannungsbereich
    0 0 – 10 V DC
    2 2 – 10 V DC

    8 Erweiterung der Anbauteile
    Option 1: Stromversorgung
    Keine Eintragung: 24 V AC/DC
    T EM-TRF für 230 V AC
    U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

    Option 2: digitale Kommunikationsschnittstelle
    Keine Eintragung: ohne
    B EM-BAC-MOD-01 für BACnet MS/TP
    M EM-BAC-MOD-01 für Modbus RTU
    I EM-IP für BACnet IP, Modbus IP und Webserver
    R EM-IP mit Echtzeituhr

    Option 3: Volumenstrommessung
    Keine Eintragung: ohne
    V EM-V Volumenstrommessung für Druckregelung

    Option 4: automatischer Nullpunktabgleich
    Keine Eintragung: ohne
    Z EM-AUTOZERO Magnetventil (nur mit V)

    9 Betriebswerte zur werkseitigen Einstellung
    Volumenstrom [m³/h oder l/s], Druck [Pa]

    Slave SVP
    Δpmin: minimaler Differenzdruck
    Δpmax: maximaler Differenzdruck Slave SFP
    Δpkonst: Konstantdifferenzdruck

    Master MFP und MVP wie Slave, jedoch zusätzlich
    qᵥmin: minimaler Volumenstrom
    qᵥmax: maximaler Volumenstrom
    qᵥkonst_Zu: konstante Zuluft
    qᵥkonst_Ab: konstante Abluft
    qᵥDiff: Differenz Zuluft-Abluft

    10 Klappenstellung
    Nur Federrücklaufantriebe
    NO Stromlos AUF
    NC Stromlos ZU

    Ergänzende Produkte
    Raumbedieneinheit
    BE-LCD 40-Zeichen-Display

    Differenzdrucktransmitter für Raum- oder Kanaldruckregelung gesondert bestellen, z. B.
    PT-699 Für Raumdruckregelung
    PT-699-DUCT Für Kanaldruckregelung, inklusive Schlauch und Messnippel


    Bestellbeispiel: TZ-Silenzio/200/TUSD/PRS/MFP/2/BV/-20 Pa/600/1250/0/0/-100

    Dämmschaleohne
    Nenngröße200
    Anbauteile (Regelkomponente)Regler TROX UNIVERSAL, schnellaufender Stellantrieb (3 s) mit digitaler Kommunikationsschnittstelle
    Gerätefunktion/EinbauortRaumdruckregelung Zuluft
    DifferenzdruckvorgabeMaster, Konstantdruckregelung
    Signalspannungsbereich2 – 10 V DC
    Erweiterung der Anbauteilemit Erweiterungsmodul EM-BAC-MOD-01
    (Kommunikationsschnittstelle BACnet MS/TP),
    mit Erweiterungsmodul EM-V
    (Volumenstrommessung für Druckregelung)
    BetriebswerteΔpkonst = -20 Pa
    qvmin = 600 m³/h
    qvmax = 1250 m³/h
    qvkonst_Zu = 0 m³/h
    qvkonst_Ab = 0 m³/h
    qvDiff = -100 m³/h


    Bestellschlüssel Raumregelung (mit Anbauteil EASYLAB)

    TZ–Silenzio–D/200/ELAB/S/RS/UMZ/LAB/…
    | | | | | | | | |
    1 2 3 4 5 6 8 9 10
    1 Serie
    TZ-Silenzio VVS-Regelgerät, Zuluft

    2 Dämmschale
    Keine Eintragung: Ohne
    D Mit Dämmschale

    3 Nenngröße
    125
    160
    200
    250
    315

    4 Anbauteile (Regelkomponente)
    ELAB EASYLAB Regler TCU3

    5 Antriebe
    S Schnellläufer (3 s)
    SD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

    6 Gerätefunktion
    Raumregelung
    RS Zuluftregelung (Room Supply)
    PC Druckregelung (Pressure Control)

    8 Erweiterungen der Anbaugruppe
    Option 1: Stromversorgung
    Keine Eintragung: 24 V AC/DC
    T EM-TRF für 230 V AC
    U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

    Option 2: digitale Kommunikationsschnittstelle
    Keine Eintragung: Ohne
    B EM-BAC-MOD-01 für BACnet MS/TP
    M EM-BAC-MOD-01 für Modbus RTU
    I EM-IP für BACnet IP, Modbus IP und Webserver
    R EM-IP mit Echtzeituhr

    Option 3: Automatischer Nullpunktabgleich
    Keine Eintragung: Ohne
    Z EM-AUTOZERO Magnetventil für automatischen Nullpunktabgleich

    9 Zusatzfunktionen
    Ohne Raum-Management-Funktion
    LAB Abluftgeführtes System (Laboratorien)
    CLR Zuluftgeführtes System (Reinräume)

    Mit Raum-Management-Funktion
    LAB-RMF Abluftgeführtes System
    CLR-RMF Zuluftgeführtes System

    10 Betriebswerte zur werkseitigen Einstellung
    (nur bei aktivierter Raum-Management-Funktion erforderlich)

    Volumenstrom [m³/h oder l/s], Druck [Pa]

    Gesamtabluft/-zuluft Raum:
    qᵥ1: Standardbetrieb
    qᵥ2: reduzierter Betrieb
    qᵥ3: erhöhter Betrieb
    qᵥ4: konstante Zuluft
    qᵥ5: konstante Abluft
    qᵥ6: Differenz Zu-/Abluft
    Δpsoll: Solldruck (nur bei Druckregelung)

    Ergänzende Produkte
    Raumbedieneinheit (nur für Geräte mit RMF)
    BE-LCD 40-Zeichen-Display

    Differenzdrucktransmitter bei Gerätefunktion Raumdruckregelung gesondert bestellen, z. B.
    PT-699 Messbereich ±50 Pa oder ±100 Pa
    PT-GB604 Messbereich ±100 PaBestellbeispiel: TZ–Silenzio/200/ELAB/S/RS/LAB
    Dämmschaleohne
    Nenngröße200
    Anbauteile (Regelkomponente)EASYLAB Regler TCU3
    Antriebschnelllaufender Stellantrieb (3 s)
    GerätefunktionZuluftregelung (Room Supply)
    Zusatzfunktionabluftgeführtes System (Laboratorien)
    Betriebswertenicht erforderlich (Raum-Management-Funktion nicht aktiviert)


    Bestellschlüssel Einzelregelung (mit Anbauteil EASYLAB)

    TZ–Silenzio–D/200/ELAB/S/SC–E0/UMZ/…
    | | | | | | | | |
    1 2 3 4 5 6 7 8 10
    1 Serie
    TZ-Silenzio VVS-Regelgerät, Zuluft

    2 Dämmschale
    Keine Eintragung: Ohne
    D Mit Dämmschale

    3 Nenngröße
    125
    160
    200
    250
    315

    4 Anbauteile (Regelkomponente)
    ELAB EASYLAB Regler TCU3

    5 Antriebe
    S Schnellläufer (3 s)
    SD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

    6 Gerätefunktion
    Einzelregelung
    SC Zuluftregler

    7 Externe Volumenstromvorgabe
    E0 Spannungssignal 0 – 10 V DC
    E2 Spannungssignal 2 – 10 V DC
    2P Kundenseitige Schaltkontakte für 2 Schaltstufen
    3P Kundenseitige Schaltkontakte für 3 Schaltstufen
    F Volumenstrom Festwert, ohne Aufschaltung

    8 Erweiterungen der Anbaugruppe
    Option 1: Stromversorgung
    Keine Eintragung: 24 V AC/DC
    T EM-TRF für 230 V AC
    U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

    Option 2: Digitale Kommunikationsschnittstelle
    Keine Eintragung: Ohne
    B EM-BAC-MOD-01 für BACnet MS/TP
    M EM-BAC-MOD-01 für Modbus RTU
    I EM-IP für BACnet IP, Modbus IP und Webserver
    R EM-IP mit Echtzeituhr

    Option 3: Automatischer Nullpunktabgleich
    Keine Eintragung: Ohne
    Z EM-AUTOZERO Magnetventil für automatischen Nullpunktabgleich

    10 Betriebswerte zur werkseitigen Einstellung
    Volumenstrom [m³/h oder l/s]
    Je nach externer Volumenstromvorgabe:
    E0, E2: qvmin/qvmax
    2P: qᵥ1/qᵥ2
    3P: qᵥ1/qᵥ2/qᵥ3
    F: qᵥ1


    Bestellbeispiel: TZ-Silenzio/160/ELAB/S/SC/3P/400/600/800 m³/h

    Dämmschaleohne
    Nenngröße160
    Anbauteile (Regelkomponente)ELAB
    Antriebeschnelllaufender Stellantrieb (3 s)
    GerätefunktionEinzelregler Zuluft
    Externe Volumenstromvorgabe3 Schaltstufen durch kundenseitige Schaltkontakte
    Betriebswerteqv1 = 400 m³/h
    qv2 = 600 m³/h
    qv3 = 800 m³/h

    An­bau­tei­le
    Serie Easy
    Serie Compact, dynamisch
    Serie Compact, statisch
    Serie Universal, dynamisch
    Serie Universal, statisch


    Er­gän­zen­de Pro­duk­te
    Serie TS
    Serie WT

    Varianten

    • Varianten

    VVS-Regelgerät Variante TZ-Silenzio

    Anwendung

    • Volumenstromregelgerät zur variablen Zuluftvolumenstromregelung


    VVS-Regelgerät Variante TZ-Silenzio-D

    Anwendung

    • Volumenstromregelgerät mit Dämmschale zur variablen Zuluftvolumenstromregelung
    • Für Räume, in denen das Abstrahlgeräusch des Gerätes nicht ausreichend durch eine Zwischendecke gedämmt ist
    • Für die ventilatorseitigen Luftleitungen im Bereich des betrachteten Raums sind kundenseitig geeignete Maßnahmen zur Dämmung vorzusehen
    • Für eine optimale Lösung sollten kundenseitig auch die raumseitigen Luftleitungen gedämmt werden
    • Nachrüsten der Dämmschale nicht möglich

    Downloads

    Produktinfos

    • Produktdatenblatt Anbaugruppe XB0

      XB0_PD_2024_10_23_DE_de 750 KB pdf

    • Produktdatenblatt Regelkomponente Easy

      Easy_PD_2024_10_31_DE_de Produktdatenblatt 650 KB pdf

    Zertifikate

    • Environmental Product Declaration TZ-Silenzio

      TZ-Silenzio_EPD_2024_11_DE_en Environmental Product Declaration 1,1 MB pdf

    • Environmental Product Declaration TZ-Silenzio-D

      TZ-Silenzio-D_EPD_2024_11_DE_en Environmental Product Declaration 1,1 MB pdf

    • Zertifikat über statistische Leckageprüfungen

      LC_v2_2024_10_DE_de Leckageprüfungen 650 KB pdf

    Betriebsanleitungen

    • Inbetriebnahme und Montageanleitung VVS-Regelgeräte VARYCONTROL

      IM_2020_03_A00000059289_VVS_V2_DE_de Inbetriebnahme und Montageanleitung  6,6 MB pdf

    • Montage- und Inbetriebnahmeanleitung Serie EASY

      EASY_IM_A00000073880_V4_2022_02_DE_de Montage- und Inbetriebnahmeanleitung 7,1 MB pdf

    TROX Services

    production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

    Seite teilen

    Diese Seite weiterempfehlen

    Hier haben Sie die Möglichkeit diese Seite als Link weiter zu empfehlen.

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen dank für Ihre Nachricht!

    Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.

    Kontakt

    Wir sind für Sie da

    Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    Anhang (max. 10MB)
    Ihre Nachricht
    Ihre Nachricht an

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen Dank für Ihre Nachricht!

    Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
    Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
    Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    Kontakt

    Wir sind für Sie da

    Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    Anhang (max. 10MB)
    Ihre Nachricht
    Ihre Nachricht an

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen Dank für Ihre Nachricht!

    Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
    Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
    Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    TROX Logo
    Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.
    Cookie-Einstellungen
