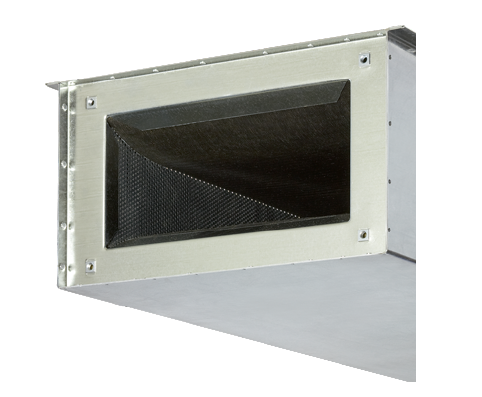

Raumseitig rechteckiger Anschluss
Raumseitig rechteckiger Anschluss
Easyregler, Compactregler
TROX UNIVERSAL Regler, TROX LABCONTROL Regler
Ventilatorseitig runder Anschluss
Raumseitig rechteckiger Anschluss

TVZ

Für hohe akustische Anforderungen im Zuluftbereich


Volumenstromregelgeräte für Zuluftsysteme mit variablen Volumenströmen in Gebäuden mit hohen akustischen Komfortkriterien

  • Hochwirksamer, integrierter Schalldämpfer
  • Entspannerboxausführung zur Reduzierung der Strömungsgeschwindigkeit
  • Elektronische Regelkomponenten für unterschiedliche Anwendungen (Easy, Compact, Universal und LABCONTROL)
  • Leckluftstrom bei geschlossener Regelklappe nach EN 1751, bis Klasse 4
  • Gehäuse-Leckluftstrom nach EN 1751, bis Klasse C


Optionale Ausstattung und Zubehör

  • Dämmschale zur Reduzierung von Abstrahlgeräuschen
  • Zusatzschalldämpfer Serie TS zur Reduzierung von Strömungsgeräuschen
  • Warmwasser-Wärmeübertrager Serie WT zur Nacherwärmung









Aktualisiere Bestellschlüssel
Speichere Konfiguration
Ihr Preis wird berechnet
Konfigurieren Sie sich Ihr individuelles Produkt – Schritt für Schritt
    Erzeuge Report
    • Technische Auslegung
    Aktualisiere technische Daten
    • Medien
    Bestellschlüssel:
    Ausschreibungstext:
    Aktualisiere Auschreibungstext
    Vollständigen Text anzeigen Vollständigen Text verbergen
    Initialisiere Bestellschlüssel

    Allgemeine Informationen

    Anwendung

    • Rechteckige VVS-Regelgeräte für den Einsatz in raumlufttechnischen Anlagen (RLT-Anlagen)
    • Für Regel-, Drossel- und Absperraufgaben im Zuluftbereich  bei hohen akustischen Anforderungen
    • Integrierter Schalldämpfer
    • Volumenstromregelung im geschlossenenen Regelkreis mit Hilfsenergie
    • Für variable oder konstante Volumenstromsysteme
    • Absperrung durch kundenseitige Zwangsschaltung
    • Mit geeigneten Regelkomponenten auch zur Kanal- oder Raumdruckregelung einsetzbar


    Besondere Merkmale

    • Integrierter Schalldämpfer mit mindestens 26 dB Einfügungsdämpfung bei 250 Hz
    • Hygienisch getestet und zertifiziert
    • Werkseitige Einstellung oder Programmierung und lufttechnische Prüfung
    • Einstellung und nachträgliche Parametrierung an der Regelkomponente möglich, eventuell separates Einstellgerät erforderlich
    • Revisionsöffnung zur Inspektion nach VDI 6022


    Nenngrößen

    • 125, 160, 200, 250, 315, 400


    Varianten

    • TVZ: Zuluftgerät
    • TVZ-D: Zuluftgerät mit Dämmschale
    • Geräte mit Dämmschale und/oder einem Zusatzschalldämpfer Serie TS für besonders hohe akustische Anforderungen
    • Nachrüsten der Dämmschale nicht möglich


    Bauteile und Eigenschaften

    • Inbetriebnahmebereites Gerät, bestehend aus mechanischen Bauteilen und Regelkomponenten
    • Mittelwert bildender Wirkdrucksensor zur Luftstrommessung
    • Regelklappe
    • Integrierter Schalldämpfer
    • Revisionsöffnung
    • Regelkomponenten werkseitig montiert, verschlaucht und verdrahtet
    • Jedes Gerät werkseitig auf speziellem lufttechnischen Prüfstand geprüft
    • Dokumentation der Daten mit einer Prüfplakette oder einer Volumenstromskala auf dem Gerät
    • Hohe Regelgenauigkeit der eingestellten Volumenströme (auch bei Bogenanschluss mit R = 1D)


    Anbauteile

    • Easyregler: Kompakte Baueinheit aus Regler mit Einstellpotentiometern, Wirkdrucktransmitter und Stellantrieb
    • Compactregler: Kompakte Baueinheit aus Regler, Wirkdrucktransmitter und Stellantrieb
    • Universalregler: Regler, Wirkdrucktransmitter und Stellantriebe für spezielle Anwendungen
    • LABCONTROL: Regelkomponenten für Luft-Management-Systeme


    Zubehör

    • Doppellippendichtung (werkseitig aufgebracht)


    Ergänzende Produkte

    • Zusatzschalldämpfer Serie TS
    • Wärmeübertrager Serie WT


    Konstruktionsmerkmale

    • Rechteckiges Gehäuse
    • Ventilatorseitiger Rohrstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180
    • Rohrstutzen mit Einlegesicke für Doppellippendichtung
    • Raumseitiger Anschluss geeignet für Luftleitungsprofile
    • Leitblech zur akustischen und aerodynamischen Optimierung hinter der Regelklappe
    • Position der Regelklappe von außen an der Achse erkennbar
    • Thermisch und akustisch wirksame Auskleidung


    Materialien und Oberflächen

    • Gehäuse und Regelklappe aus verzinktem Stahlblech
    • Regelklappendichtung aus Kunststoff TPE
    • Auskleidung aus Mineralwolle
    • Wirkdrucksensor aus Aluminium
    • Gleitlager aus Kunststoff
    • Achse und Gestänge: Stahl verzinkt


    Variante Dämmschale (-D)

    • Dämmschale aus verzinktem Stahlblech
    • Auskleidung aus Mineralwolle
    • Körperschallisolierung aus Gummielementen


    Mineralwolle

    • Nach EN 13501, Baustoffklasse A1, nicht brennbar
    • RAL-Gütezeichen RAL-GZ 388
    • Gesundheitlich unbedenklich durch hohe Biolöslichkeit nach deutscher Gefahrstoffverordnung und Anmerkung Q der europäischen Verordnung (EG) Nr. 1272/2008
    • Durch aufkaschiertes Glasseidengewebe vor Abrieb durch strömende Luft bis max. 20 m/s geschützt
    • Inert gegenüber Pilz- und Bakterienwachstum


    Normen und Richtlinien

    Erfüllt die Hygieneanforderungen nach

    • EN 16798, Teil 3
    • VDI 6022, Blatt 1
    • DIN 1946, Teil 4
    • Weitere Normen, Richtlinien gemäß Hygienezertifikat


    Gehäuse-Leckluftstrom:

    Nenngröße 125 – 200

    • EN 1751, Klasse C


    Nenngröße 250 – 400

    • EN 1751, Klasse B


    Leckluftstrom bei geschlossener Regelklappe:

    Nenngröße 125 – 160

    • EN 1751, Klasse 3
    • DIN 1946 Teil 4, Erfüllung der allgemeinen Anforderungen an den zulässigen Leckluftstrom bei geschlossener Regelklappe


    Nenngröße 200 – 400

    • EN 1751, Klasse 4
    • DIN 1946 Teil 4, Erfüllung der erhöhten Anforderungen an den zulässigen Leckluftstrom bei geschlossener Regelklappe


    Instandhaltung

    • Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt

    Technische Information

    Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

    • Funktion
    • TECHNISCHE DATEN
    • SCHNELLAUSLEGUNG
    • AUSSCHREIBUNGSTEXT
    • BESTELLSCHLÜSSEL
    • PRODUKTBEZIEHUNGEN
    Schematische Darstellung TVZ TVZ_gc_04ai.png

    ① Wirkdrucksensor

    ② Doppellippendichtung

    ③ Revisionsöffnung

    ④ Regelklappe

    ⑤ Integrierter Schalldämpfer

    ⑥ Regelkomponenten, z. B. Easyregler

    Zur Messung des Volumenstroms enthält das VVS-Regelgerät einen Wirkdrucksensor.

    Die Regelkomponenten (Anbauteile) umfassen einen Wirkdrucktransmitter zur Umformung des Wirkdrucks in ein elektrisches Signal, einen Regler und einen Stellantrieb, als Easyregler, Compactregler oder als Einzelkomponenten (Universal oder LABCONTROL).

    Der Sollwert kommt in den meisten Anwendungsfällen von einem Raumtemperaturregler.

    Der Regler vergleicht den Istwert mit dem Sollwert und verändert bei Abweichungen das Führungssignal des Stellantriebs.

    Ein integrierter Schalldämpfer reduziert die durch die Drosselung entstehenden Geräusche.

    Aufgrund des größeren rechteckigen Querschnitts auf der Raumseite beträgt die Strömungsgeschwindigkeit etwa die Hälfte der Geschwindigkeit in der runden Luftleitung.




    Nenngrößen125 – 400 mm
    Volumenstrombereich14 – 2007 l/s oder 50 – 7228 m³/h
    Volumenstromregelbereich (Regler mit dynamischer Wirkdruckmessung)ca. 10 – 100 % vom Nennvolumenstrom
    Mindestdruckdifferenz

    Bis zu 123 Pa (ohne Zusatzschalldämpfer)

    maximal zulässige Druckdifferenz1000 Pa
    Betriebstemperatur10 – 50 °C

    Die Schnellauslegung gibt einen guten Überblick über die Mindestdruckdifferenzen, die Volumenstromgenauigkeit und die zu erwartenden Schalldruckpegel im Raum. Zwischen angegebenen Werten darf linear interpoliert werden.
    Die Schallleistungspegel zur Berechnung der Schalldruckpegel wurden im TROX Labor nach DIN EN ISO 5135 gemessen – siehe hierzu "Grundlagen und Definitionen".
    Zu exakten Ergebnissen und Spektraldaten für alle Regelkomponenten führt die Auslegung mit unserem Auslegungsprogramm Easy Product Finder. Die Auswahl der Nenngröße erfolgt zunächst nach den gegebenen Volumenströmen qvmin und qvmax.

    Volumenstrombereiche und Mindestdruckdifferenzen
    Die Mindestdruckdifferenz der VVS-Regelgeräte ist eine wichtige Größe zur Planung des Luftleitungsnetzes und zur Dimensionierung des Ventilators einschließlich der Drehzahlsteuerung. Es muss sichergestellt sein, dass unter allen Betriebsbedingungen an allen Regelgeräten eine ausreichende Druckdifferenz über dem jeweiligen Regler (Δpstat,min) ansteht. Der Messpunkt oder die Messpunkte für die Drehzahlsteuerung des Ventilators sind dementsprechend auszuwählen. Die Volumenstrombereiche von VVS-Regelgeräten sind von der Nenngröße und von der verwendeten Regelkomponente (Anbauteil) abhängig.

    Volumenstrombereiche und Mindestdruckdifferenzen
    Regelkomponente dynamisches Messprinzip – Easy (Potentiometer)
    Anbauteil: Easy

    NGqv [l/s]qv [m³/h]Δpstmin [Pa]Δqv [±%]
    ①②
    12514501220
    1255620113189
    1259835339557
    125140504791115
    16024831219
    1609433912189
    16016559535536
    160236851721095
    200371331219
    20015054011229
    20026394834656
    2003761355701335
    250582081219
    25023684812249
    250413148837726
    2505912128741465
    315963441219
    315390140512209
    315685246736596
    3159803528731215
    4001575631119
    400638229812179
    4001120403336516
    40016025768731045

    ① Grundgerät
    ② Grundgerät mit Zusatzschalldämpfer TS


    Volumenstrombereiche und Mindestdruckdifferenzen
    Regelkomponente dynamisches Messprinzip – qv erweitert
    Anbauteile: BC0, BL0 **, BM0, BM0-J6

    NGqv [l/s]qv [m³/h]Δpstmin [Pa]Δqv [±%]
    ①②
    12514501220
    1256824419268
    12512143759846
    1251756311231745
    16024831219
    16011441117268
    16020573854826
    16029610661131705
    200371331219
    20018265517318
    2003271176531006
    20047116981092085
    250582081219
    250285102718348
    2505131847561106
    25074026661162295
    315963441219
    315473170317298
    315851306255916
    315122844211141905
    4001575631119
    400774278517258
    4001391500655786
    400200772281151625

    ① Grundgerät
    ② Grundgerät mit Zusatzschalldämpfer TS
    ** Regelkomponente läuft in Zukunft aus - bitte nicht für neue Projekte einplanen


    Volumenstrombereiche und Mindestdruckdifferenzen
    Regelkomponente dynamisches Messprinzip – qv Standard
    Anbauteile: BUDN, BUDNF, LN0, LK0, LB0, XB0, XB4, (B13 *, B1B *)

    NGqv [l/s]qv [m³/h]Δpstmin [Pa]Δqv [±%]
    ①②
    12514501220
    1255820714199
    12510136542596
    125145522841195
    16024831219
    1609734913199
    16017161638576
    160245882771175
    200371331219
    20015555712239
    20027298037706
    2003901404751435
    250582081219
    25024387413259
    250428153939776
    2506122205801575
    315963441219
    315402144813218
    315709255338646
    31510153657781305
    4001575631119
    400658236813188
    4001159417339546
    40016605978791115

    ① Grundgerät
    ② Grundgerät mit Zusatzschalldämpfer TS
    * Regelkomponente bereits ausgelaufen


    Volumenstrombereiche und Mindestdruckdifferenzen
    Regelkomponente statisches Messprinzip
    Anbauteile: BUSN, BUSNF, BUSS, XD0, XD4, TUN, TUNF, TUS, TUSD, ELAB, (BP3 *, BPG *, BPB *, BB3 *, BBB *)

    NGqv [l/s]qv [m³/h]Δpstmin [Pa]Δqv [±%]
    ①②
    12521732316
    1256222316228
    12510337243616
    125145522841195
    160351232316
    16010437614228
    16017562940606
    160245882771175
    200551952316
    20016659814268
    200278100138736
    2003901404751435
    250853062416
    25026193915298
    250437157241806
    2506122205801575
    3151425082315
    315433155815248
    315724260740666
    31510153657781305
    4002318302315
    400707254615218
    4001184426240576
    40016605978791115

    ① Grundgerät
    ② Grundgerät mit Zusatzschalldämpfer TS
    * Regelkomponente bereits ausgelaufen


    Schnellauslegungstabelle Schalldruckpegel
    In der Schnellauslegung sind praxisgerechte Dämpfungs- und Dämmungswerte (Systemdämpfung) in den Tabellen berücksichtigt. Liegt der Schalldruckpegel über dem zulässigen Wert, sind ein größeres Volumenstromregelgerät und/oder ein Schalldämpfer bzw. eine Dämmschale erforderlich. Weitere Informationen zu den akustischen Daten sind den Grundlagen und Definitionen zu entnehmen.


    Schnellauslegungstabelle Strömungsgeräusch LPA
    Regler inklusive Schalldämpfervarianten
    (gesamter Volumenstrombereich der Serie)

    NGqv [l/s]qv [m³/h]150 Pa500 Pa
    ①②①②
    1251450< 15< 1517< 15
    1256824427163120
    12512143731213525
    12517563134n.V.3728
    160248316< 1520< 15
    16011441131213424
    16020573835253828
    160296106637n.V.4030
    20037133< 15< 1518< 15
    20018265523< 152816
    200327117626183120
    200471169828n.V.3225
    25058208< 15< 15< 15< 15
    250285102720< 152716
    250513184726183220
    250740266630n.V.3526
    31596344< 15< 1522< 15
    315473170323< 153017
    315851306227203322
    3151228442130n.V.3626
    400157563< 15< 1522< 15
    400774278523< 153118
    4001391500627223424
    4002007722831n.V.3729

    Strömungsgeräusch LPA [dB(A)] bei statischer Druckdifferenz Δpst von 150 bzw. 500 Pa
    ① Grundgerät
    ② Grundgerät mit Zusatzschalldämpfer TS
    n.V.: Angegebene statische Druckdifferenz Δpst ist kleiner als erforderliche Mindestdruckdifferenz Δpst min.


    Schnellauslegungstabelle Abstrahlgeräusch LPA
    Regler inklusive Dämmschalenvariante
    (gesamter Volumenstrombereich der Serie)

    NGqv [l/s]qv [m³/h]150 Pa500 Pa
    ①②①②
    125145017< 1524< 15
    1256824425153221
    12512143729203525
    12517563132233728
    160248315< 1523< 15
    16011441125173324
    16020573830233728
    160296106634274032
    2003713318< 152715
    20018265528203626
    200327117633253930
    200471169836294233
    2505820818< 152818
    250285102727203728
    250513184732254032
    250740266636294335
    3159634419< 153019
    315473170329203930
    315851306234264334
    3151228442139314638
    40015756323< 153424
    400774278531234133
    4001391500636284537
    4002007722840334740

    Abstrahlgeräusch LPA [dB(A)] bei statischer Druckdifferenz Δpst von 150 bzw. 500 Pa
    ① Grundgerät
    ② Grundgerät mit Dämmschale
    n.V.: Angegebene statische Druckdifferenz Δpst ist kleiner als erforderliche Mindestdruckdifferenz Δpst min.

    Hinweis:

    Angaben zum Abstrahlgeräusch für Kombinationen aus Grundgerät sowie optionaler Dämmschale und Zusatzschalldämpfer können mit dem Auslegungsprogramm Easy Product Finder ermittelt werden.

    Ausschreibungstext

    VVS-Regelgeräte in rechteckiger Bauform für variable und konstante Volumenstromsysteme, für Zuluft, in 6 Nenngrößen. Hohe Regelgenauigkeit der eingestellten Volumenströme (auch bei Bogenanschluss mit R = 1D). Inbetriebnahmebereites Gerät, bestehend aus den mechanischen Bauteilen und den elektronischen Regelkomponenten. Geräte enthalten einen Mittelwert bildenden Wirkdrucksensor zur Volumenstrommessung, eine Regelklappe und einen integrierten Schalldämpfer. Regelkomponenten werkseitig montiert, verschlaucht und verdrahtet. Wirkdrucksensor mit Messbohrungen 3 mm, dadurch unempfindlich gegen Verschmutzung. Leitblech, angeordnet hinter der Regelklappe, zur akustischen und aerodynamischen Optimierung. Gehäuse mit akustisch und thermisch wirksamer Auskleidung. Position der Regelklappe von außen durch die Achsenform erkennbar. Regelklappe bei Auslieferung geöffnet, dadurch Luftströmung auch ohne Regelfunktion gegeben; ausgenommen Varianten mit definierter Sicherheitsstellung NC (Normally Closed). Erfüllt die Hygieneanforderungen nach EN 16798 Teil 3, VDI 6022, DIN 1946 Teil 4.


    Besondere Merkmale

    • Integrierter Schalldämpfer mit mindestens 26 dB Einfügungsdämpfung bei 250 Hz
    • Hygienisch getestet und zertifiziert
    • Werkseitige Einstellung oder Programmierung und lufttechnische Prüfung
    • Einstellung und nachträgliche Parametrierung an der Regelkomponente möglich, eventuell separates Einstellgerät erforderlich
    • Revisionsöffnung zur Inspektion nach VDI 6022


    Materialien und Oberflächen

    • Gehäuse und Regelklappe aus verzinktem Stahlblech
    • Regelklappendichtung aus Kunststoff TPE
    • Auskleidung aus Mineralwolle
    • Wirkdrucksensor aus Aluminium
    • Gleitlager aus Kunststoff
    • Achse und Gestänge: Stahl verzinkt


    Mineralwolle:

    • Nach EN 13501, Baustoffklasse A1, nicht brennbar
    • RAL-Gütezeichen RAL-GZ 388
    • Gesundheitlich unbedenklich durch hohe Biolöslichkeit nach deutscher Gefahrstoffverordnung und Anmerkung Q der europäischen Verordnung (EG) Nr. 1272/2008
    • Durch aufkaschiertes Glasseidengewebe vor Abrieb durch strömende Luft bis max. 20 m/s geschützt
    • Inert gegenüber Pilz- und Bakterienwachstum


    Anschlussausführung

    • Ventilatorseitig Rohrstutzen mit Einlegesicke für Doppellippendichtung, passend für Luftleitungen nach EN 1506 oder EN 13180. Raumseitig geeignet zum Anbau von Luftleitungsprofilen


    Gleichwertigkeitskriterien

    • Hygiene-Konformitätserklärung nach VDI 6022, Blatt 1 (01/2018), ÖNORM H 6020 (02/2007) und ÖNORM H 6021 (09/2003)
    • Einstellung der Volumenströme ohne Einstellgerät mittels Vmin- und Vmax- Potentiometer
    • Elektrische Anschlüsse mit Schraubklemmen, keine zusätzlichen Klemmdosen erforderlich
    • Jeder Volumenstromregler werkseitig auf lufttechnischen Prüfstand geprüft und mit Plakette am Regler bescheinigt
    • Akustische Daten ermittelt nach ÖNORM EN ISO 5135:1999


    Technische Daten

    • Nenngrößen: 125 – 400 mm
    • Volumenstrombereich: 14 – 1602 l/s oder 50 – 5768 m³/h
    • Mindestdruckdifferenz: bis zu 123 Pa (ohne Zusatzschalldämpfer)
    • Maximal zulässige Druckdifferenz: 1000 Pa
    • Leckluftstrom bei geschlossener Regelklappe nach EN 1751, Klasse 4 (Nenngrößen 125, 160, Klasse 3)
    • Gehäuse-Leckluftstrom nach EN 1751, Klasse C (Nenngröße 250, 315, 400, Klasse B)


    Ausschreibungstext Anbauteil

    Variable Volumenstromregelung mit elektronischem Easyregler zur Aufschaltung einer Führungsgröße und einem Istwertsignal zur Einbindung in Gebäudeleittechnik.

    • Versorgungsspannung 24 V AC/DC
    • Signalspannungen 0 – 10 V DC
    • Mit externen, potentialfreien Schaltern mögliche Zwangssteuerungen: ZU, AUF, qᵥmin und qᵥmax
    • Potentiometer mit Prozentskalen zur Einstellung der Volumenströme qᵥmin und qᵥmax ohne Einstellgerät
    • Istwertsignal auf Nennvolumenstrom bezogen, dadurch vereinfachte Inbetriebnahme und nachträgliche Verstellung
    • Volumenstromregelbereich ca. 10 – 100 % vom Nennvolumenstrom
    • Von außen gut sichtbare Kontrollleuchte zur Signalisierung der Funktionen: ausgeregelt, nicht ausgeregelt und Spannungsausfall
    • Elektrische Anschlüsse mit Schraubklemmen
    • Klemmen zum Anschluss der Versorgungsspannung doppelt, zur einfachen Weitergabe der Spannung an den nächsten Regler


    Auslegungsdaten

    • qᵥ _______________________ [m³/h]
    • Δpst _______________________ [Pa]


    Strömungsgeräusch

    • LPA _______________________ [dB(A)]


    Abstrahlgeräusch

    • LPA _______________________ [dB(A)]

    Bestellschlüssel Volumenstromregelung (mit Anbauteil Easy)


    TVZ – D / 160 / D1 / Easy
    |||||
    12345
    1 Serie
    TVZ VVS-Regelgerät, Zuluft

    2 Dämmschale
    Keine Eintragung: ohne
    D mit Dämmschale

    3 Nenngröße [mm]
    125
    160
    200
    250
    315
    400

    4 Zubehör
    Keine Eintragung: ohne
    D1 Doppellippendichtung

    5 Anbauteile (Regelkomponente)
    Easy Volumenstromregler, dynamisch, Schnittstelle Analog, Einstellung qvmin und qvmax mit Potentiometern


    Bestellbeispiel: TVZ-D/200/Easy

    Dämmschalemit
    Nenngröße200 mm
    Anbauteile (Regelkomponente)Easy Volumenstromregler, dynamisch, Schnittstelle Analog,
    Einstellung qvmin  und qvmax  mit Potentiometern




    Bestellschlüssel Volumenstromregelung (mit Anbauteil VARYCONTROL)

    TVZ – D / 160 / D1 / XB4 / V0 / 200 – 900 [m³/h] / NO
    |||||||||
    1234578910
    1 Serie
    TVZ VVS-Regelgerät, Zuluft

    2 Dämmschale
    Keine Eintragung: ohne
    D mit Dämmschale

    3 Nenngröße [mm]
    125
    160
    200
    250
    315
    400

    4 Zubehör
    Keine Eintragung: ohne
    D1 Doppellippendichtung

    5 Anbauteile (Regelkomponente)
    Zum Beispiel
    BC0 Compactregler
    XB4 Universalregler (VARYCONTROL)

    7 Betriebsart
    F Festwert (ein Sollwert)
    V variabel (Sollwertbereich)

    8 Signalspannungsbereich
    Für das Istwert- und Sollwertsignal
    0 0 – 10 V DC
    2 2 – 10 V DC

    9 Betriebswerte zur werkseitigen Einstellung
    Volumenstrom [m³/h oder l/s]
    qᵥkonst. (bei Betriebsart F)
    qᵥmin – qᵥmax (bei Betriebsart V)

    10 Klappenstellung
    Nur Federrücklaufantriebe
    NO stromlos AUF
    NC stromlos ZU


    Bestellbeispiel: TVZ-D/160/D1/BC0/V0/180–850 m³/h

    Dämmschalemit
    Nenngröße160 mm
    ZubehörDoppellippendichtung
    Anbauteile (Regelkomponente)Compactregler, dynamisch, Schnittstelle Analog
    Betriebsartvariabel
    Signalspannungsbereich0 – 10 V DC
    Betriebswerteqᵥmin = 180 m³/h
    qᵥmax = 850 m³/h



    Bestellschlüssel Volumenstromregelung (mit Anbauteil TROX UNIVERSAL)

    TVZ – D / 160 / D1 / TUNF / RS /M /0 / UMZ / … / NC
    |||||||||||
    1234567891011
    1 Serie
    TVZ VVS-Regelgerät, Zuluft

    2 Dämmschale
    Keine Eintragung: ohne
    D mit Dämmschale

    3 Nenngröße [mm]
    125
    160
    200
    250
    315
    400

    4 Zubehör
    Keine Eintragung: ohne
    D1 Doppellippendichtung

    5 Anbauteile (Regelkomponente)
    Regler TROX UNIVERSAL mit
    TUN Stellantrieb (150 s)
    TUNF Federrücklaufantrieb (150 s)
    TUS Schnellläufer (3 s)
    TUSD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

    6 Gerätefunktion
    Raumregelung
    RS Zuluftregelung (Room Supply)

    7 Volumenstromvorgabe
    M Master (RMF-Funktion)
    S Slave
    F Festwertregler

    8 Signalspannungsbereich
    0 0 – 10 V DC
    2 2 – 10 V DC

    9 Erweiterung der Anbauteile
    Option 1: Stromversorgung
    Keine Eintragung: 24 V AC/DC
    T EM-TRF für 230 V AC
    U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

    Option 2: digitale Kommunikationsschnittstelle
    Keine Eintragung: ohne
    B EM-BAC-MOD-01 für BACnet MS/TP
    M EM-BAC-MOD-01 für Modbus RTU
    I EM-IP für BACnet IP, Modbus IP und Webserver
    R EM-IP mit Echtzeituhr

    Option 3: automatischer Nullpunktabgleich
    Keine Eintragung: ohne
    Z EM-AUTOZERO mit Magnetventil

    10 Betriebswerte zur werkseitigen Einstellung
    Volumenstrom [m³/h oder l/s]
    Master (RMF-Funktion)
    qᵥmin: Minimaler Volumenstrom
    qᵥmax: Maximaler Volumenstrom
    qᵥkonst_Zu: Konstante Zuluft
    qᵥkonst_Ab: Konstante Abluft
    qᵥDiff: Differenz Zuluft-Abluft

    Festwert
    qᵥkonst: Konstantvolumenstrom

    Slave
    Keine Eintragung notwendig

    11 Klappenstellung
    Nur Federrücklaufantriebe
    NO stromlos AUF
    NC stromlos ZU

    Ergänzende Produkte
    Raumbedieneinheit
    BE-LCD 40-Zeichen-Display


    Bestellbeispiel: TVZ 200/TUS/RS/M/0/UMZ/600/1250/0/0/-100

    Nenngröße200 mm
    Anbauteile (Regelkomponente)Regler TROX UNIVERSAL, schnelllaufender Stellantrieb (3 s)
    GerätefunktionZuluftregelung
    VolumenstromvorgabeMaster (RMF-Funktion)
    Signalspannungsbereich0 – 10 V DC
    Erweiterung der Anbauteilemit Erweiterungsmodul EM-TRF-USV
    Trafo für 230 V AC Versorgung mit USV-Funktion
    mit Erweiterungsmodul EM-BAC-MOD
    Modbus-RTU Schnittstelle
    mit Erweiterungsmodul EM-AUTOZERO
    Magnetventil für automatischen Nullpunktabgleich
    Betriebswerteqᵥmin = 600 m³/h, qᵥmax = 1250 m³/h
    qᵥkonst_Zu = 0 m³/h, qᵥkonst_Ab = 0 m³/h
    qᵥDiff = -100 m³/h




    Bestellschlüssel Druckregelung (mit Anbauteil VARYCONTROL)

    TVZ – D / 160 / D1 / XF4 / PRS / F0 / 30 – 60 [Pa] / NO
    ||||||||||
    12345678910
    1 Serie
    TVZ VVS-Regelgerät, Zuluft

    2 Dämmschale
    Keine Eintragung: ohne
    D mit Dämmschale

    3 Nenngröße [mm]
    125
    160
    200
    250
    315
    400

    4 Zubehör
    Keine Eintragung: ohne
    D1 Doppellippendichtung

    5 Anbauteile (Regelkomponente)
    Zum Beispiel
    XF0 Compactregler Kanaldruck
    XF4 Universalregler Kanaldruck (VARYCONTROL)

    6 Gerätefunktion/Einbauort
    PDS Kanaldruckregelung Zuluft
    PRS Raumdruckregelung Zuluft

    7 Betriebsart
    F Festwert (ein Sollwert)
    V variabel (Sollwertbereich)

    8 Signalspannungsbereich
    Für das Istwert- und Sollwertsignal
    0 0 – 10 V DC
    2 2 – 10 V DC

    9 Betriebswerte zur werkseitigen Einstellung
    Differenzdruck [Pa]
    Bei Kanaldruckregelung Differenzdruck [Pa] immer als Absolutwert ohne Vorzeichen

    Δpkonst. (bei Betriebsart F)
    Δpmin – Δpmax (bei Betriebsart V)

    10 Klappenstellung
    Nur Federrücklaufantriebe
    NO stromlos AUF
    NC stromlos ZU


    Bestellbeispiel: TVZ/160/D1/XF4/PDS/F/2/470 Pa/NO

    Nenngröße160 mm
    ZubehörDoppellippendichtung einseitig
    Anbauteile (Regelkomponente)VARYCONTROL Universalregler Kanaldruck
    GerätefunktionKanaldruckregelung Zuluft
    BetriebsartFestwert
    Signalspannungsbereich2 – 10 V DC
    Betriebswert470 Pa
    Klappenstellungstromlos Auf




    Bestellschlüssel Druckregelung (mit Anbauteil TROX UNIVERSAL)

    TVZ – D / 160 / D1 / TUNF / PRS /MFP /0 / UMZ / … / NC
    |||||||||||
    1234567891011
    1 Serie
    TVZ VVS-Regelgerät, Zuluft

    2 Dämmschale
    Keine Eintragung: ohne
    D mit Dämmschale

    3 Nenngröße [mm]
    125
    160
    200
    250
    315
    400

    4 Zubehör
    Keine Eintragung: ohne
    D1 Doppellippendichtung

    5 Anbauteile (Regelkomponente)
    Regler TROX UNIVERSAL mit
    TUN Stellantrieb (150 s)
    TUNF Federrücklaufantrieb (150 s)
    TUS Schnellläufer (3 s)
    TUSD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

    6 Gerätefunktion
    Druckregelung
    PRS Raumdruckregelung Zuluft
    PDS Kanaldruckregelung Zuluft

    7 Differenzdruckvorgabe
    MFP Master, Konstantdruckregelung
    MVP Master, variable Druckregelung
    SFP Slave, Konstantdruckregelung
    SVP Slave, variable Druckregelung

    8 Signalspannungsbereich
    0 0 - 10 V DC
    2 2 - 10 V DC

    9 Erweiterung der Anbauteile
    Option 1: Stromversorgung
    Keine Eintragung: 24 V AC/DC
    T EM-TRF für 230 V AC
    U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

    Option 2: digitale Kommunikationsschnittstelle
    Keine Eintragung: ohne
    B EM-BAC-MOD-01 für BACnet MS/TP
    M EM-BAC-MOD-01 für Modbus RTU
    I EM-IP für BACnet IP, Modbus IP und Webserver
    R EM-IP mit Echtzeituhr

    Option 3: Volumenstrommessung
    Keine Eintragung: ohne
    V EM-V Volumenstrommessung für Druckregelung

    Option 4: automatischer Nullpunktabgleich
    Keine Eintragung: ohne
    Z EM-AUTOZERO Magnetventil (nur mit V)

    10 Betriebswerte zur werkseitigen Einstellung
    Druck[Pa], Volumenstrom [m³/h oder l/s]
    Slave SVP
    Δpmin: minimaler Differenzdruck
    Δpmax: maximaler Differenzdruck

    Slave SFP
    Δpkonst: Konstantdifferenzdruck

    Master MFP und MVP wie Slave, jedoch zusätzlich
    qᵥmin: minimaler Volumenstrom
    qᵥmax: maximaler Volumenstrom
    qᵥkonst_Zu: konstante Zuluft
    qᵥkonst_Ab: konstante Abluft
    qᵥDiff: Differenz Zuluft-Abluft

    11 Klappenstellung
    Nur Federrücklaufantriebe
    NO stromlos AUF
    NC stromlos ZU

    Ergänzende Produkte
    Raumbedieneinheit
    BE-LCD 40-Zeichen-Display

    Differenzdrucktransmitter für Raum- oder Kanaldruckregelung gesondert bestellen, z. B.
    PT-699 für Raumdruckregelung
    PT-699-DUCT für Kanaldruckregelung, inklusive Schlauch und Messnippel


    Bestellbeispiel: TVZ/200/TUS/PRS/MVP/0/B/-10/-60/ 600/1250/ 0/ 0/-100

    Nenngröße200 mm
    Anbauteile (Regelkomponente)Regler TROX UNIVERSAL, schnelllaufender Stellantrieb (3 s)
    GerätefunktionRaumdruckregelung Zuluft
    DifferenzdruckvorgabeMaster, variable Druckregelung
    Signalspannungsbereich0 – 10 V DC
    Erweiterung der Anbauteilemit Erweiterungsmodul EM-BAC-MOD
    BACnet MS/TP-Schnittstelle
    BetriebswerteΔpmin = -10 Pa, Δpmax = -60 Pa
    qᵥmin = 600 m³/h, qᵥmax = 1250 m³/h
    qᵥkonst_Zu = 0 m³/h, qᵥkonst_Ab = 0 m³/h
    qᵥDiff = - 100 m³/h




    Bestellschlüssel Raumregelung (mit Anbauteil EASYLAB)

    TVZ–D/160/D1/ELAB/S/RS/UMZ/LAB/…
    | | | | | | | | | |
    1 2 3 4 5 6 7 9 10 11
    1 Serie
    TVZ VVS-Regelgerät, Zuluft

    2 Dämmschale
    Keine Eintragung: ohne
    D mit Dämmschale

    3 Nenngröße [mm]
    125
    160
    200
    250
    315
    400

    4 Zubehör
    Keine Eintragung: ohne
    D1 Doppellippendichtung

    5 Anbauteile (Regelkomponente)
    ELAB EASYLAB Regler TCU3

    6 Antriebe
    S Schnellläufer (3 s)
    SD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

    7 Gerätefunktion
    Raumregelung
    RS Zuluftregelung (Room Supply)
    PC Druckregelung (Pressure Control)

    9 Erweiterungen der Anbaugruppe
    Option 1: Stromversorgung
    Keine Eintragung: 24 V AC/DC
    T EM-TRF für 230 V AC
    U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

    Option 2: digitale Kommunikationsschnittstelle
    Keine Eintragung: ohne
    B EM-BAC-MOD-01 für BACnet MS/TP
    M EM-BAC-MOD-01 für Modbus RTU
    I EM-IP für BACnet IP, Modbus IP und Webserver
    R EM-IP mit Echtzeituhr

    Option 3: automatischer Nullpunktabgleich
    Keine Eintragung: ohne
    Z EM-AUTOZERO Magnetventil für automatischen Nullpunktabgleich

    10 Zusatzfunktionen
    Ohne Raum-Management Funktion
    LAB abluftgeführtes System (Laboratorien)
    CLR zuluftgeführtes System (Reinräume)

    Mit Raum-Management-Funktion
    LAB-RMF abluftgeführtes System
    CLR-RMF zuluftgeführtes System

    11 Betriebswerte zur werkseitigen Einstellung
    (nur bei aktivierter Raum-Management-Funktion erforderlich)

    Volumenstrom [m³/h oder l/s], Druck [Pa]

    Gesamtabluft/-zuluft Raum:
    qv1: Standardbetrieb
    qv2: reduzierter Betrieb
    qv3: erhöhter Betrieb
    qv4: konstante Zuluft
    qv5: konstante Abluft
    qv6: Differenz Zu-/Abluft
    Δpsoll: Solldruck (nur bei Druckregelung)

    Ergänzende Produkte
    Raumbedieneinheit (nur für Geräte mit RMF)
    BE-LCD 40-Zeichen-Display

    Differenzdrucktransmitter bei Gerätefunktion Raumdruckregelung gesondert bestellen, z. B.
    PT-699 Messbereich ±50 Pa oder ±100 Pa
    PT-GB604 Messbereich ±100 Pa


    Bestellbeispiel: TVZ/200/ELAB/SD/RS/CLR-RMF/3500/1000/5000/250/0/-150

    Dämmschaleohne
    Nenngröße200 mm
    Anbauteile (Regelkomponente)EASYLAB Regler TCU3 mit schnelllaufendem Stellantrieb (3 s)
    Antriebschnelllaufender Stellantrieb (3 s), mit digitaler Kommunikationsschnittstelle
    GerätefunktionZuluftregelung (Room Supply)
    ZusatzfunktionZuluftgeführtes System mit Raum-Management-Funktion
    Betriebswerteqv1 = 3500 m³/h
    qv2 = 1000 m³/h
    qv3 = 5000 m³/h
    qv4 = 250 m³/h
    qv5 = 0
    qv6 = -150 m³/h


    Bestellschlüssel Einzelregelung (mit Anbauteil EASYLAB)

    TVZ–D/160/D1/ELAB/S/SC–E0/UMZ/…
    | | | | | | | | | |
    1 2 3 4 5 6 7 8 9 11
    1 Serie
    TVZ VVS-Regelgerät, Zuluft

    2 Dämmschale
    Keine Eintragung: ohne
    D mit Dämmschale

    3 Nenngröße [mm]
    125
    160
    200
    250
    315
    400

    4 Zubehör
    Keine Eintragung: ohne
    D1 Doppellippendichtung

    5 Anbauteile (Regelkomponente)
    ELAB EASYLAB Regler TCU3

    6 Antriebe
    S Schnellläufer (3 s)
    SD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

    7 Gerätefunktion
    Einzelregelung
    SC Zuluftregler

    8 Externe Volumenstromvorgabe
    E0 Spannungssignal 0 – 10 V DC
    E2 Spannungssignal 2 – 10 V DC
    2P kundenseitige Schaltkontakte für 2 Schaltstufen
    3P kundenseitige Schaltkontakte für 3 Schaltstufen
    F Volumenstrom Festwert, ohne Aufschaltung

    9 Erweiterungen der Anbaugruppe
    Option 1: Stromversorgung
    Keine Eintragung: 24 V AC/DC
    T EM-TRF für 230 V AC
    U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

    Option 2: digitale Kommunikationsschnittstelle
    Keine Eintragung: ohne
    B EM-BAC-MOD-01 für BACnet MS/TP
    M EM-BAC-MOD-01 für Modbus RTU
    I EM-IP für BACnet IP, Modbus IP und Webserver
    R EM-IP mit Echtzeituhr

    Option 3: automatischer Nullpunktabgleich
    Keine Eintragung: ohne
    Z EM-AUTOZERO Magnetventil für automatischen Nullpunktabgleich

    11 Betriebswerte zur werkseitigen Einstellung
    Volumenstrom [m³/h oder l/s]
    Je nach externer Volumenstromvorgabe
    E0, E2: qᵥmin/qᵥmax
    2P: qᵥ1/qᵥ2
    3P: qᵥ1/qᵥ2 /qᵥ3
    F: qᵥ1


    Bestellbeispiel: TVZ/315/ELAB/S/SC/F/2800 m³/h

    Nenngröße315 mm
    Anbauteile (Regelkomponente)EASYLAB Regler TCU3
    Antriebschnelllaufender Stellantrieb (3 s)
    GerätefunktionZuluftregler
    Externe VolumenstromvorgabeVolumenstrom Festwert
    Betriebswertqᵥ1 = 2800 m³/h



    An­bau­tei­le
    Serie Easy
    Serie Compact, dynamisch
    Serie Compact, statisch
    Serie Universal, dynamisch
    Serie Universal, statisch
    Serie EASYLAB TCU3

    Er­gän­zen­de Pro­duk­te
    Serie TS
    Serie WT

    Varianten, Anbauteile, Abmessungen und Gewichte, Produktdetails, Ergänzende Produktinformationen

    • VARIANTEN
    • ABMESSUNGEN UND GEWICHTE
    • PRODUKTDETAILS
    • ERGÄNZENDE PRODUKTINFORMATION

    Volumenstromregelgerät zur variablen Zuluftvolumenstromregelung


    Regelgerät ohne Dämmschale (TVZ)
    Regelgerät ohne Dämmschale (TVZ)
    Hinweis:
    Gesamtlänge L bezieht sich auf die gesamte Gehäuselänge. Anschlusslänge im montierten Zustand reduziert sich um ca. 12 mm. Siehe Details Luftleitungsprofil. Abgebildet ist Regelkomponente Serie Easy, Compact. Individuelle Abmessungen siehe Abschnitt Platzbedarf für Inbetriebnahme und Instandhaltung.
    ① Revisionsöffnung
    Regelgerät ohne Dämmschale (TVZ)
    Regelgerät mit Dämmschale (TVZ-D) 2
    00078794_0ai.ai.link


    Abmessungen/Gewichte für TVZ
    NGBHL∅DAB₁B₃H₁H₃Wkg
    125198152118512415023230018623611521
    160308152123515920034241018623611525
    200458210152019920049256024428111533
    250598201169024925063270023531121555
    315798252169031425083290028636121573
    40089835420703992509321000388446215118



    Abmessungen/Gewichte für TVZ-D
    NGBHL∅DAB₁B₃H₁H₃Wkg
    125198152118512411023238018631615541
    160308152123515916034249018631615550
    200458210152019916049264024436115563
    250598201169024921063278023539125595
    3157982521690314210832980286441255133
    40089835420703992109321080388526255193
    Bogenanschluss

    Ein Bogen mit mindestens 1D Krümmungsradius – ohne zusätzliche gerade Anströmlänge vor dem VVS-Regelgerät – hat keinen nennenswerten Einfluss auf die Volumenstromgenauigkeit.


    Einbau und Inbetriebnahme

    • Lageunabhängig (ausgenommen Geräte mit statischem Wirkdrucktransmitter)
    • Bohrungen in der Gehäusefalzkante passend für Gewindestangen M10
    • TVZ-D: Bei Dämmschalenausführung kundenseitig raumseitige Luftleitungen bis an die Dämmschale des Reglers dämmen


    Anströmbedingungen
    Die Volumenstromgenauigkeit Δqᵥ gilt für gerade Anströmung. Formstücke wie Bögen, Abzweige oder Querschnittsveränderungen verursachen Turbulenzen, die die Messung beeinflussen können. Bei Ausführung von Luftleitungsanschlüssen, wie z. B. dem Abzweig von einer Hauptleitung, ist die EN 1505 zu beachten. Für manche Einbausituationen sind gerade Anströmlängen erforderlich.

    Regelkomponenten VARYCONTROL

    AnbauteilRegelgrößeSchnittstelleDrucktransmitterStellantriebFabrikat
    Easyregler, dynamisch
    Easy

    qv

    		0 – 10 Vintegriertlangsamlaufend, integriert①
    Compactregler, dynamisch
    BC0

    qv

    		0 – 10 V oder 2 – 10 V oder MP-Bus-Schnittstellleintegriertlangsamlaufend, integriert②

    BL0 **

    qv

    LonWorks FTT 10-Schnittstelle

    		integriertlangsamlaufend, integriert②
    BM0

    qv

    Modbus RTU/BACnet MS/TP

    		integriertlangsamlaufend, integriert②
    BM0-J6

    qv

    Modbus RTU/BACnet MS/TP mit RJ12 Steckbuchse (für X-AIRCONTROL)

    		integriertlangsamlaufend, integriert②
    LK0

    qv

    KNX-Schnittstelle

    		integriertlangsamlaufend, integriert⑤
    LN0

    qv

    		0 – 10 V oder 2 – 10 Vintegriertlangsamlaufend, integriert⑤
    Messprinzipdynamischer Transmittertyp0 – 10 V oder 2 – 10 Vintegriertlangsamlaufend, integriert③
    Compactregler, statisch
    XD0

    qv

    		0 – 10 V oder 2 – 10 Vintegriertlangsamlaufend, integriert③
    XF0Δp0 – 10 V oder 2 – 10 Vintegriert, Regelbereich einstellbar 25 – 550 Palangsamlaufend, integriert③
    Universalregler, dynamisch

    B13 *

    qv

    		0 – 10 V oder 2 – 10 Vintegriertlangsamlaufend, separat②

    B1B *

    qv

    		0 – 10 V oder 2 – 10 VintegriertFederrücklaufantrieb, separat②
    BUDN

    qv

    		0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TPintegriertlangsamlaufend, separat②
    BUDNF

    qv

    		0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TPintegriertFederrücklaufantrieb, separat②
    XB4

    qv

    		0 – 10 V oder 2 – 10 VintegriertFederrücklaufantrieb, separat③
    Universalregler, statisch

    BB3 *

    qv

    		2 – 10 VEinzelkomponentelangsamlaufend, separat②

    BBB *

    qv

    		2 – 10 VEinzelkomponenteFederrücklaufantrieb, separat②

    BG3 *

    		Δp2 – 10 VEinzelkomponente, 100 Palangsamlaufend, separat②

    BGB *

    		Δp2 – 10 VEinzelkomponente, 100 PaFederrücklaufantrieb, separat②

    BH3 *

    		Δp2 – 10 VEinzelkomponente, 600 Palangsamlaufend, separat②

    BHB *

    		Δp2 – 10 VEinzelkomponente, 600 PaFederrücklaufantrieb, separat②

    BP3 *

    qv

    		0 – 10 V oder 2 – 10 V oder MP-Bus-SchnittstellleEinzelkomponentelangsamlaufend, separat②

    BPB *

    qv

    		0 – 10 V oder 2 – 10 V oder MP-Bus-SchnittstellleEinzelkomponenteFederrücklaufantrieb, separat②

    BPG *

    qv

    		0 – 10 V oder 2 – 10 V oder MP-Bus-SchnittstellleEinzelkomponenteschnelllaufend, separat②

    BR3 *

    		Δp0 – 10 V oder 2 – 10 V oder MP-Bus-SchnittstellleEinzelkomponente, 100 Palangsamlaufend, separat②

    BRB *

    		Δp0 – 10 V oder 2 – 10 V oder MP-Bus-SchnittstellleEinzelkomponente, 100 PaFederrücklaufantrieb, separat②

    BRG *

    		Δp0 – 10 V oder 2 – 10 V oder MP-Bus-SchnittstellleEinzelkomponente, 100 Paschnelllaufend, separat②

    BS3 *

    		Δp0 – 10 V oder 2 – 10 V oder MP-Bus-SchnittstellleEinzelkomponente, 600 Palangsamlaufend, separat②

    BSB *

    		Δp0 – 10 V oder 2 – 10 V oder MP-Bus-SchnittstellleEinzelkomponente, 600 PaFederrücklaufantrieb, separat②

    BSG *

    		Δp0 – 10 V oder 2 – 10 V oder MP-Bus-SchnittstellleEinzelkomponente, 600 Paschnelllaufend, separat②
    BUPNΔp0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TPintegriert, Regelbereich einstellbar 25 – 450 Palangsamlaufend, separat②
    BUPNFΔp0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TPintegriert, Regelbereich einstellbar 25 – 450 PaFederrücklaufantrieb, separat②
    BURNΔp0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TPintegriert, Regelbereich einstellbar -50 ... -10 Pa oder 10 ... 50 Palangsamlaufend, separat②
    BURNFΔp0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TPintegriert, Regelbereich einstellbar -50 ... -10 Pa oder 10 ... 50 PaFederrücklaufantrieb, separat②
    BUSN

    qv

    		0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TPintegriertlangsamlaufend, separat②
    BUSNF

    qv

    		0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TPintegriertFederrücklaufantrieb, separat②
    BUSS

    qv

    		0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TPintegriertschnelllaufend, separat②
    XD4

    qv

    		0 – 10 V oder 2 – 10 VintegriertFederrücklaufantrieb, separat③
    XF4Δp0 – 10 V oder 2 – 10 Vintegriert, Regelbereich einstellbar 25 – 550 PaFederrücklaufantrieb, separat③

    * Regelkomponente bereits ausgelaufen
    ** Regelkomponente läuft in Zukunft aus - bitte nicht für neue Projekte einplanen

    qv Volumenstrom

    Δp Druckdifferenz
    ① TROX, ② TROX/Belimo, ③ TROX/Gruner, ⑤ Siemens



    Regelkomponenten TROX UNIVERSAL

    AnbauteilRegelgrößeSchnittstelleDrucktransmitterStellantriebFabrikat
    Universalregler, statisch
    TUNqv, Δp

    TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver

    		qv = integriert, Δp = separatlangsamlaufend, separat①
    TUNFqv, Δp

    TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver

    		qv = integriert, Δp = separatFederrücklaufantrieb, separat①
    TUSqv, Δp

    TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver

    		qv = integriert, Δp = separatschnelllaufend, separat①
    TUSDqv, Δp

    TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver

    		qv = integriert, Δp = separat

    schnelllaufend mit digitaler Kommunikationsschnittstelle (TROX HPD), separat

    		①

    qv Volumenstrom
    Δp Druckdifferenz
    ① TROX


    Regelkomponenten LABCONTROL EASYLAB

    AnbauteilRegelgrößeSchnittstelleDrucktransmitterStellantriebFabrikat
    EASYLAB
    ELAB

    qv, Δp *

    TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver

    		qv = integriert, Δp = separat

    schnelllaufend, separat



    oder



    schnelllaufend mit digitaler Kommunikationsschnittstelle (TROX HPD), separat

    		①

    ① TROX
    * Regelgröße abhängig von der VVS-Regelgeräteserie


    • TVR, TVRK: Laborabzug, Raumzuluft, Raumabluft, Raumdruck, Einzelregler
    • TVLK: Laborabzug, Einzelregler
    • TVJ, TVT: Raumzuluft, Raumabluft, Raumdruck, Einzelregler
    • TVZ, TZ-Silenzio: Raumzuluft, Raumdruck, Einzelregler
    • TVA, TA-Silenzio: Raumabluft, Raumdruck, Einzelregler

    Platzbedarf

    • PLATZBEDARF
    Zugänglichkeit der Anbauteile
    Zugänglichkeit der Anbauteile

    Schematische Darstellung erforderlicher Bauräume

    Zugänglichkeit der Anbauteile
    Produktbeispiele
    Zugänglichkeit der Revisionsöffnung
    Zugänglichkeit des Notstromakkumulators
    Produktbeispiel

    Platzbedarf für Inbetriebnahme und Instandhaltung

    Um die Arbeiten zur Inbetriebnahme und Instandhaltung zu ermöglichen, ausreichenden Bauraum im Bereich der Anbauteile freihalten. Gegebenenfalls sind Revisionsöffnungen in ausreichender Größe erforderlich, so dass die Anbauteile leicht zugänglich sind.

    Platzbedarf
    Anbauteil①②③

    VARYCONTROL

    Easyregler: Easy

    		400300300

    Compactregler: BC0, BL0 *, BM0, BM0-J6, LN0, LK0, XB0, XD0, XF0

    		400300300

    Universalregler: B13 *, B1B *, BB3 *, BBB *, BG3 *, BGB *, BH3 *, BHB *, BP3 *, BPB *, BPG *, BR3 *, BRB *, BRG *, BS3 *, BSB *, BSG *, BUDN, BUDNF, BUSN, BUSNF, BUSS, BUPN, BUPNF, BURN, BURNF, XB4, XD4, XF4

    		700300300

    TROX UNIVERSAL

    TROX UNIVERSAL: TUN, TUS, TUSD

    		900350400

    LABCONTROL

    EASYLAB: ELAB

    		900350400

    * Regelkomonente bereits ausgelaufen
    ** Regelkomponente läuft in Zukunft aus - bitte nicht für neue Projekte einplanen.


    Platzbedarf für die Revisionsöffnung

    Anbauteil①②③
    Revisionsöffnung

    400

    300

    300

    Downloads

    Produktinfos

    • Produktdatenblatt Anbaugruppe XB0

      XB0_PD_2024_10_23_DE_de 750 KB pdf

    • Produktdatenblatt Regelkomponente Easy

      Easy_PD_2024_10_07_DE_de Produktdatenblatt 950 KB pdf

    • Produktdatenblatt Serie TVZ

      TVZ_PD_2021_07_19_DE_de Produktdatenblatt 1 MB pdf

    Zertifikate

    • Zertifikat über statistische Leckageprüfungen

      LC_v2_2024_10_DE_de Leckageprüfungen 650 KB pdf

    Betriebsanleitungen

    • Inbetriebnahme und Montageanleitung VVS-Regelgeräte VARYCONTROL

      IM_2020_03_A00000059289_VVS_V2_DE_de Inbetriebnahme und Montageanleitung  6,6 MB pdf

    • Montage- und Inbetriebnahmeanleitung Serie EASY

      EASY_IM_A00000073880_V4_2022_02_DE_de Montage- und Inbetriebnahmeanleitung 7,1 MB pdf

    TROX Services

    production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

    Seite teilen

    Diese Seite weiterempfehlen

    Hier haben Sie die Möglichkeit diese Seite als Link weiter zu empfehlen.

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen dank für Ihre Nachricht!

    Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.

    Kontakt

    Wir sind für Sie da

    Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    Anhang (max. 10MB)
    Ihre Nachricht
    Ihre Nachricht an

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen Dank für Ihre Nachricht!

    Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
    Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
    Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    Kontakt

    Wir sind für Sie da

    Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    Anhang (max. 10MB)
    Ihre Nachricht
    Ihre Nachricht an

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen Dank für Ihre Nachricht!

    Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
    Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
    Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    TROX Logo
    Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.
    Cookie-Einstellungen
