Regelkomponente VARYCONTROL – Universal statisch

Funktionsbeschreibung

Charakteristisch für Volumenstrom-Regelgeräte ist ein geschlossener Regelkreis zur Regelung des Volumenstromes, das heißt Messen – Vergleichen – Stellen.

Die Messung des Volumenstromes erfolgt durch Messung eines Differenzdruckes (Wirkdruck). Das Volumenstrom-Regelgerät enthält dazu einen Differenzdrucksensor.

Der Wirkdruck wird von einem statischen Differenzdrucktransmitter in ein Spannungssignal umgesetzt. Der Volumenstrom-Istwert steht als Spannungssignal zur Verfügung. Durch die werkseitige Justage entspricht 10 V DC immer dem Nennvolumenstrom (V_Nenn).

Der Volumenstrom-Sollwert wird von einem übergeordneten Regler (z. B. Raumtemperaturregler, Luftqualitätsregler, Gebäudeleittechnik) oder durch Schaltkontakte vorgegeben. Die variable Volumenstromregelung erfolgt zwischen V_min und V_max. Die Übersteuerung der Raumtemperaturregelung durch Zwangsschaltungen, beispielsweise Absperrung, ist möglich.

Der Regler vergleicht den Volumenstrom-Sollwert mit dem aktuellen Istwert und steuert der Regelabweichung entsprechend den Stellantrieb.

Die Volumenstrom-Parameter V_min und V_max sind an Potentiometern eingestellt (VRP) oder im Regler gespeichert. Spannungsbereiche sind im Regler gespeichert. Kundenseitige Änderungen lassen sich per Potentiometer, mit einem Einstellgerät oder einem Notebook mit Service-Tool leicht durchführen.

Volumenstromregelung

• Volumenstromregler arbeitet kanaldruckunabhängig
• Druckschwankungen bewirken keine bleibenden Volumenstromabweichungen

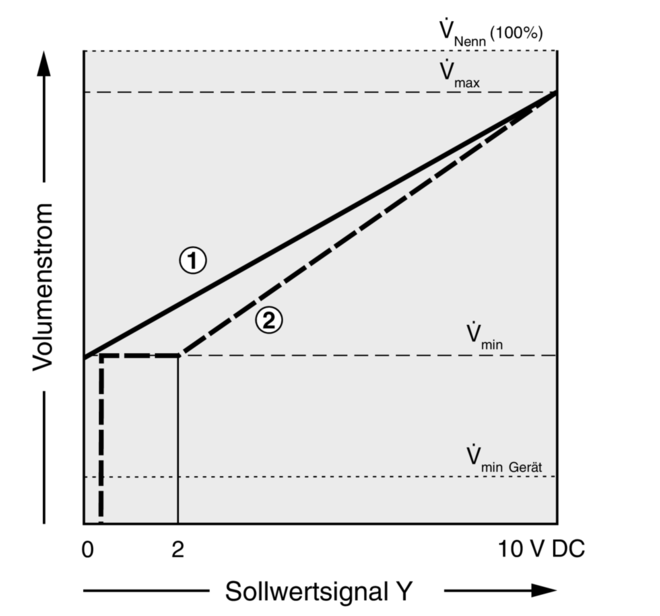

• Eine Totzone (Hysterese), innerhalb der die Stellklappe nicht bewegt wird, sorgt für stabile Regelung
• Werkseitig eingestellte Volumenstrom-Parameter lassen sich kundenseitig verändern

Anwendung

• Elektronischer Volumenstromregler Typ VRP-M, kombiniert mit einem statischen Differenzdrucktransmitter Typ VFP-300, als Universalregler
• Variable oder konstante Volumenstromregelung
• Messung des Volumenstroms nach dem statischen Messprinzip
• Spannungsbereich für das Istwert- und Sollwertsignal 0 – 10 V DC oder 2 – 10 V DC
• Separate Eingänge für Zwangssteuerungen ermöglichen zentrale Schaltung von Reglergruppen
• Mit MP-Bus-Schnittstelle: Maximal acht Teilnehmer, wie VRP-M, sind innerhalb eines MP-Busses (lokales Netzwerk) adressierbar. Damit ist die Integration in übergeordnete Systeme möglich. DDC-Regler mit MP-Bus-Schnittstelle zur Steuerung des Universalreglers. Belimo-Interface UK24LON für LonWorks-Systeme; UK24EIB für EIB-Systeme; UK24MOD für Modbus-Systeme; UK24BAC für BACnet
• Bei Nutzung der MP-Bus-Schnittstelle kann die Analogschnittselle 0 – 10 V bzw. 2 – 10 V nicht genutzt werden
• MP-Bus-Schnittstelle nicht in Verbindung mit Schnellläufer-Antrieben nutzbar

Ausführungen

Volumenstromregler VRP-M mit statischem Differenzdrucktransmitter VFP-300

• BP3: Stellantrieb NM24A-V-ST für TVR, TVJ, TZ-Silenzio, TA-Silenzio TVZ, TVA, TVLK
• BP1: Stellantrieb SM24A-V-ST für TVT
• BPB: Federrücklaufantrieb NF24A-V-ST für TVR, TVJ, TVT, TZ-Silenzio, TA-Silenzio TVZ, TVA, TVRK
• BPG: Schnelllaufender Stellantrieb LMQ24A-SRV-ST für TVR, TVZ, TVA, TVRK bis Nenngröße 250 und TVLK oder NMQ24A-SRV-ST für TVR, TVZ, TVA, TVRK ab Nenngröße 315 und TVJ, TVT, TZ-Silenzio, TA-Silenzio

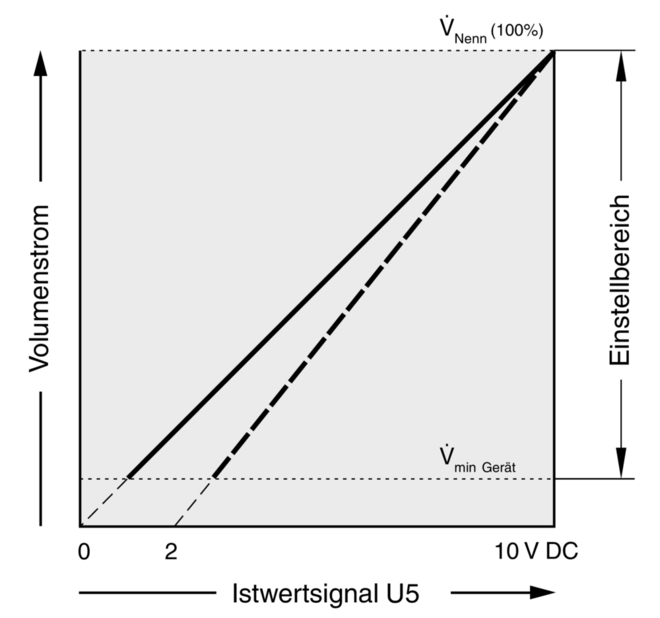

Signalspannungsbereiche

• 0: 0 – 10 V DC
• 2: 2 – 10 V DC mit Absperrfunktion (< 0,1 V DC)

Betriebsarten

E: Einzelbetrieb und M: Masterbetrieb

• V_min: minimaler Volumenstrom
• V_max: maximaler Volumenstrom

S: Slavebetrieb

• V_min: 0 %
• V_max: Volumenstrom-Verhältnis zum Masterregler

F: Festwert

• V_min: konstanter Volumenstrom
• V_max: 100 %

Die Parametrisierung erfolgt bei der werkseitigen Justage des Universalreglers. Die gewünschte Betriebsart und die Volumenströme werden bei der Bestellung im Bestellschlüssel definiert.

Inbetriebnahme

• Einstellarbeiten sind nicht erforderlich
• Bei Einbau der Volumenstrom-Regelgeräte auf die richtige Zuordnung, den bestellten Volumenströmen entsprechend achten
• Nach Einbau und Verdrahtung ist der Regler betriebsbereit
• Nullpunktabgleich des Reglers und Adaption des Antriebs durchführen
• Nachträgliche Anpassung der Volumenstromparameter V_min und V_max mit Einstellgerät

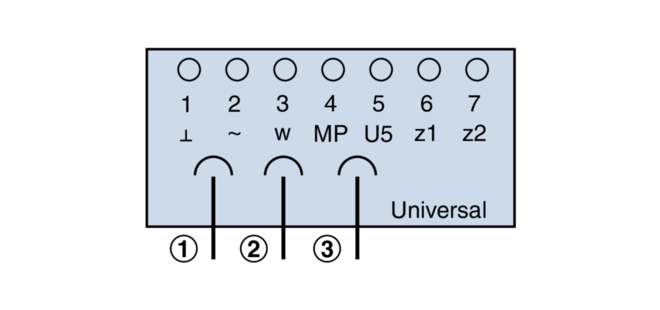

Volumenstrom- und Differenzdruckregler VRP-M

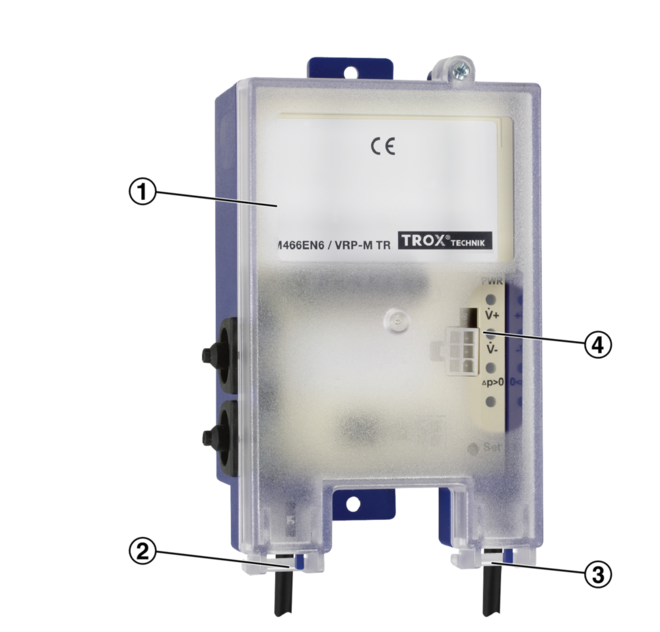

Statischer Differenzdrucktransmitter VFP-300

Stellantrieb NM24A-V und NM24A-V-ST

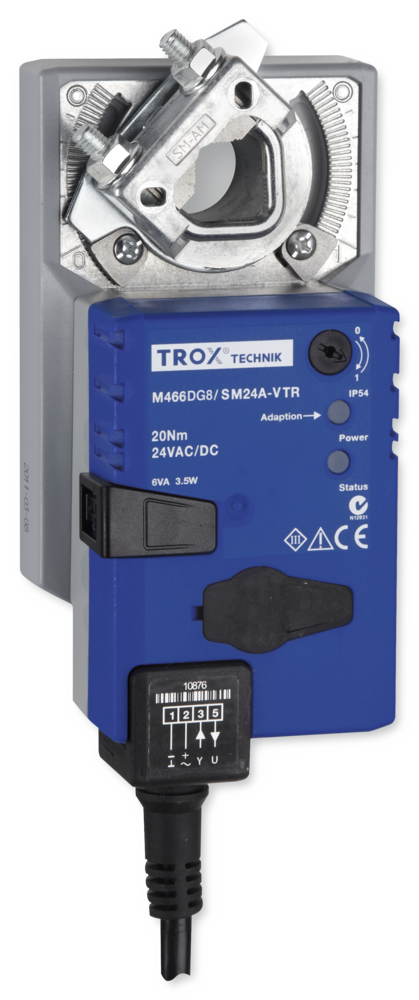

Stellantrieb SM24A-V und SM24A-V-ST

Federrücklaufantrieb NF24A-V und NF24A-V-ST

Schnelllaufender Stellantrieb LMQ24A-SRV-ST

Schnelllaufender Stellantrieb NMQ24A-SRV-ST

Anwendung

• Elektronischer Volumenstromregler Typ VRP, kombiniert mit einem statischen Differenzdrucktransmitter Typ VFP-300, als Universalregler
• Variable oder konstante Volumenstromregelung
• Messung des Volumenstroms nach dem statischen Messprinzip
• Spannungsbereich für das Istwert- und Sollwertsignal 2 – 10 V DC
• Separate Eingänge für Zwangssteuerungen ermöglichen zentrale Schaltung von Reglergruppen

Ausführungen

Volumenstromregler VRP mit statischem Differenzdrucktransmitter VFP-300

• BB3: Stellantrieb NM24A-V-ST für TVR, TVJ, TZ-Silenzio, TA-Silenzio, TVZ, TVA, TVRK, TVLK
• BB1: Stellantrieb SM24A-V-ST für TVT
• BBB: Federrücklaufantrieb NF24A-V-ST für TVR, TVJ, TVT, TZ-Silenzio, TA-Silenzio, TVZ, TVA, TVRK

Signalspannungsbereich

• 2: 2 – 10 V DC

Betriebsarten

E2: Einzelbetrieb und M2: Masterbetrieb

• V_min: minimaler Volumenstrom
• V_max: maximaler Volumenstrom

S2: Slavebetrieb

• V_min: 0 %
• V_max: Volumenstrom-Verhältnis zum Masterregler

F2: Festwert

• V_min: konstanter Volumenstrom
• V_max: 100 %

Die Parametrisierung erfolgt bei der werkseitigen Justage des Universalreglers. Die gewünschte Betriebsart und die Volumenströme werden bei der Bestellung im Bestellschlüssel definiert.

Inbetriebnahme

• Einstellarbeiten sind nicht erforderlich
• Bei Einbau der Volumenstrom-Regelgeräte auf die richtige Zuordnung, den bestellten Volumenströmen entsprechend achten
• Nach Einbau und Verdrahtung ist der Regler betriebsbereit
• Nullpunktabgleich des Reglers und Adaption des Antriebs durchführen
• Nachträgliche Anpassung der Volumenstromparameter V_min und V_max an Potentiometern

Volumenstromregler VRP

Statischer Differenzdrucktransmitter VFP-300

Stellantrieb NM24A-V und NM24A-V-ST

Stellantrieb SM24A-V und SM24A-V-ST

Federrücklaufantrieb NF24A-V und NF24A-V-ST

Anwendung

• Elektronischer Volumenstromregler Typ GUAC-S3 als Universalregler mit integriertem Differenzdrucktransmitter
• Variable oder konstante Volumenstromregelung
• Messung des Volumenstroms nach dem statischen Messprinzip
• Spannungsbereich für das Istwert- und Sollwertsignal 0 – 10 V DC oder 2 – 10 V DC

Ausführungen

Volumenstromregler GUAC-S3

• XD1: Stellantrieb 227-024-08-V für TVR, TVJ, TVT, TZ-Silenzio, TA-Silenzio, TVZ, TVA, TVRK
• XD3: Federrücklaufantrieb 361C-024-20-V/ST07 für TVR, TVJ, TVT, TZ-Silenzio, TA-Silenzio, TVZ, TVA, TVRK

Signalspannungsbereiche

• 0: 0 – 10 V DC
• 2: 2 – 10 V DC mit Absperrfunktion (< 0,8 V DC)

Betriebsarten

E: Einzelbetrieb und M: Masterbetrieb

• V_min: minimaler Volumenstrom
• V_max: maximaler Volumenstrom

S: Slavebetrieb

• V_min: 0 %
• V_max: Volumenstrom-Verhältnis zum Masterregler

F: Festwert

• V_min: konstanter Volumenstrom
• V_max: 100 %

Die Parametrisierung erfolgt bei der werkseitigen Justage des Universalreglers. Die gewünschte Betriebsart und die Volumenströme werden bei der Bestellung im Bestellschlüssel definiert.

Inbetriebnahme

• Einstellarbeiten sind nicht erforderlich
• Bei Einbau der Volumenstrom-Regelgeräte auf die richtige Zuordnung, den bestellten Volumenströmen entsprechend achten
• Nach Einbau und Verdrahtung ist der Regler betriebsbereit
• Nullpunktabgleich des Reglers mit Einstellgerät (AT-VAV-G) durchführen
• Nachträgliche Anpassung der Volumenstromparameter V_min und V_max mit Einstellgerät

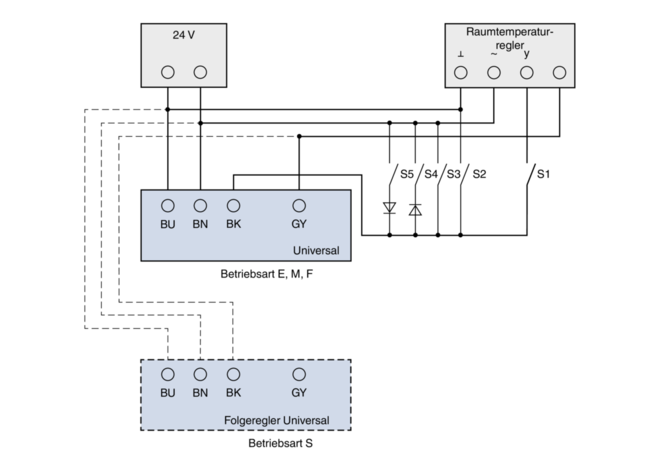

Volumenstromregler GUAC-S3

Stellantrieb 227-024-08-V

Federrücklaufantrieb 361C-024-20-V

Funktionsbeschreibung

Der Differenzdruck wird von einem statischen Differenzdrucktransmitter in ein Spannungssignal umgesetzt. Der Differenzdruck-Istwert steht als Spannungssignal zur Verfügung. Durch die werkseitige Justage entspricht 10 V DC immer dem Nenndifferenzdruck (Δp_Nenn).

Der Differenzdruck-Sollwert ist konstant oder wird vom Sollwertgeber oder durch Schaltkontakte vorgegeben.

Der Regler vergleicht den Differenzdruck-Sollwert mit dem aktuellen Istwert und steuert der Regelabweichung entsprechend den Stellantrieb.

Die Differenzdruck-Parameter sind an einem Potentiometer eingestellt (VRP-STP) oder im Regler gespeichert. Spannungsbereiche sind im Regler gespeichert. Kundenseitige Änderungen lassen sich per Potentiometer, mit einem Einstellgerät oder einem Notebook mit Service-Tool leicht durchführen.

Konstantdruckregelung

• Differenzdruckregler arbeitet kanaldruckunabhängig
• Druckschwankungen bewirken keine bleibenden Differenzdruckabweichungen
• Eine Totzone (Hysterese), innerhalb der die Stellklappe nicht bewegt wird, sorgt für stabile Regelung
• Werkseitig eingestellte Differenzdruck-Parameter lassen sich kundenseitig verändern

Variable Druckregelung

• Durch eine Beschaltung des Führungsgrößen-Eingangs Y/Z mit Relais oder Schaltkontakten werden Konstantdrücke ∆p_min und ∆p_max sowie verschiedene Zwangssteuerungen realisiert.

Anwendung

• Elektronischer Differenzdruckregler Typ VRP-M, kombiniert mit einem statischen Differenzdrucktransmitter Typ VFP-100 oder VFP-600, als Universalregler
• Variable oder konstante Differenzdruckregelung
• Messung des Differenzdruckes nach dem statischen Messprinzip
• Spannungsbereich für das Istwert- und Sollwertsignal 0 – 10 V DC oder 2 – 10 V DC
• Separate Eingänge für Zwangssteuerungen ermöglichen zentrale Schaltung von Reglergruppen
• Mit MP-Bus-Schnittstelle: Maximal acht VRP-M sind innerhalb eines MP-Busses (lokales Netzwerk) adressierbar; Belimo-Interface UK24LON für LonWorks-Systeme; UK24EIB für EIB-Systeme; UK24MOD für Modbus-Systeme; UK24BAC für BACnet; DDC-Regler mit MP-Bus-Schnittstelle können den Universalregler durch Datenübertragung steuern
• Bei Nutzung der MP-Bus-Schnittstelle kann die Analogschnittselle 0 – 10 V bzw. 2 – 10 V nicht genutzt werden
• MP-Bus-Schnittstelle nicht in Verbindung mit Schnellläufer-Antrieben nutzbar

Ausführungen

Differenzdruckregler VRP-M mit statischem Differenzdrucktransmitter VFP-100

• BR3: Stellantrieb NM24A-V-ST für TVR, TVJ, TZ-Silenzio, TA-Silenzio, TVZ, TVA, TVRK
• BR1: Stellantrieb SM24A-V-ST für TVT
• BRB: Federrücklaufantrieb NF24A-V-ST für TVR, TVJ, TVT, TZ-Silenzio, TA-Silenzio, TVZ, TVA, TVRK
• BRG: Schnelllaufender Stellantrieb LMQ24A-SRV-ST für TVR, TVZ, TVA, TVRK bis Nenngröße 250 und TVLK oder NMQ24A-SRV-ST für TVR, TVZ, TVA, TVRK ab Nenngröße 315

Volumenstromregler VRP-M mit statischem Differenzdrucktransmitter VFP-600

• BS3: Stellantrieb NM24A-V-ST für TVR, TVJ, TVRK
• BS1: Stellantrieb SM24A-V-ST für TVT
• BSB: Federrücklaufantrieb NF24A-V-ST für TVR, TVJ, TVT, TVRK
• BSG: Schnelllaufender Stellantrieb LMQ24A-SRV-ST für TVR, TVRK bis Nenngröße 250 oder NMQ24A-SRV-ST für TVJ, TVT und TVR, TVRK ab Nenngröße 315

Signalspannungsbereiche

• 0: 0 – 10 V DC
• 2: 2 – 10 V DC mit Absperrfunktion (< 0,1 V DC)

Betriebsarten

• Z: Zuluft
• A: Abluft

Bei der werkseitigen Justage wird der bestellte Differenzdruck ∆p_min und bei Raumdruckreglern der passende ∆p_Nenn eingestellt. Der Wirkdrucksensor des Volumenstrom-Regelgerätes ist kurzgeschlossen und damit ohne Funktion.

Inbetriebnahme

• Einstellarbeiten sind nicht erforderlich
• Bei Einbau der Volumenstrom-Regelgeräte auf die richtige Zuordnung, den bestellten Differenzdrücken entsprechend achten
• Kundenseitig Verschlauchung des statischen Differenzdrucktransmitters erstellen
• Raum-Überdruck: Raumdruck an Plus, Referenzraum an Minus anschließen
• Raum-Unterdruck: Raumdruck an Minus, Referenzraum an Plus anschließen
• Zuluft-Kanaldruck: Statischen Druck der Luftleitung an Plus anschließen
• Abluft-Kanaldruck: Statischen Druck der Luftleitung an Minus anschließen
• Nach Einbau, Verschlauchung und Verdrahtung ist der Regler betriebsbereit
• Nullpunktabgleich des Reglers und Adaption des Antriebs durchführen
• Nachträgliche Anpassung der Differenzdruckeinstellung mit Einstellgerät

VRP-M

Konstantdruckregelung

Der Differenzdruck-Sollwert, wie er mit dem Bestellschlüssel angegeben wird, ist als Δp_min im Regler gespeichert. Bezugsgröße ist der Nenndifferenzdruck Δp_Nenn.

Um eine möglichst genaue Regelung zu erreichen, werden unterschiedliche Druckbereiche mit entsprechenden Nenndifferenzdrücken verwendet. Die Auswahl erfolgt im Rahmen der werkseitigen Justage. Nachträgliche Verstellung von Δp_min ist nur innerhalb des werkseitig festgelegten Druckbereiches möglich.

Variable Druckregelung

Mit einem Sollwertsignal ist eine variable Druckregelung möglich. Der Regelbereich geht von Δp_min bis Δp_max, entsprechend dem Sollwertsignal 0 (2) – 10 V.

Volumenstrom- und Differenzdruckregler VRP-M

Statischer Differenzdrucktransmitter VFP-100

Statischer Differenzdrucktransmitter VFP-600

Stellantrieb NM24A-V und NM24A-V-ST

Stellantrieb SM24A-V und SM24A-V-ST

Federrücklaufantrieb NF24A-V und NF24A-V-ST

Schnelllaufender Stellantrieb LMQ24A-SRV-ST

Schnelllaufender Stellantrieb NMQ24A-SRV-ST

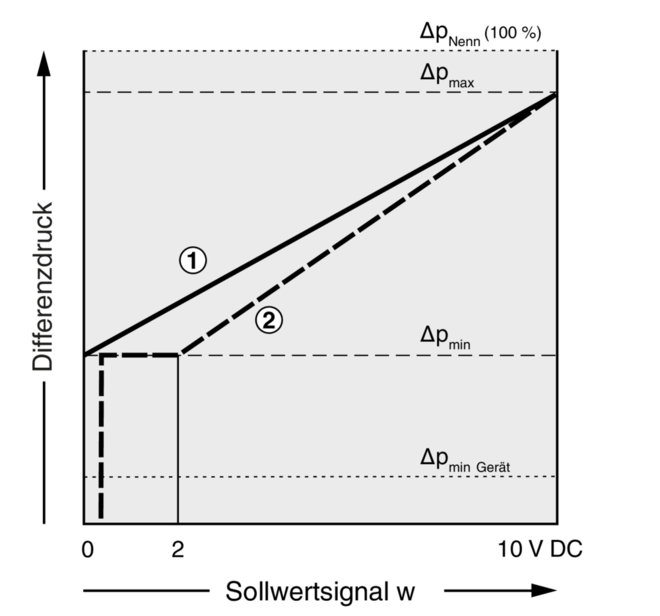

VRP-M, Druckbereiche

① Min: Minimale Einstellung für ∆p_min und ∆p_max

② Max: Maximale Einstellung für ∆p_min und ∆p_max

Mit einer Führungsgröße lassen sich auch Sollwerte < 30 % von ∆p_Nenn vorgeben. Drücke unter ∆p_Limit werden auf null gesetzt bzw. nicht mehr stabil geregelt.

Anwendung

• Elektronischer Differenzdruckregler Typ VRP-STP, kombiniert mit einem statischen Differenzdrucktransmitter Typ VFP-100 oder VFP-600, als Universalregler
• Variable oder konstante Differenzdruckregelung
• Messung des Differenzdruckes nach dem statischen Messprinzip
• Spannungsbereich für das Istwert- und Sollwertsignal 2 – 10 V DC
• Separate Eingänge für Zwangssteuerungen ermöglichen zentrale Schaltung von Reglergruppen

Ausführungen

Differenzdruckregler VRP-STP mit statischem Differenzdrucktransmitter VFP-100

• BG3: Stellantrieb NM24A-V für TVR, TVJ, TZ-Silenzio, TA-Silenzio, TVZ, TVA, TVRK
• BG1: Stellantrieb SM24A-V für TVT
• BGB: Federrücklaufantrieb NF24A-V für TVR, TVJ, TVT, TZ-Silenzio, TA-Silenzio, TVZ, TVA, TVRK

Differenzdruckregler VRP-STP mit statischem Differenzdrucktransmitter VFP-600

• BH3: Stellantrieb NM24A-V für TVR, TVJ, TVRK
• BH1: Stellantrieb SM24A-V für TVT
• BHB: Federrücklaufantrieb NF24A-V für TVR, TVJ, TVT, TVRK

Signalspannungsbereiche

• 2: 2 – 10 V DC

Betriebsarten

• Z: Zuluft
• A: Abluft

Bei der werkseitigen Justage wird der bestellte Differenzdruck ∆p_min und bei Raumdruckreglern der passende ∆p_Nenn eingestellt. Der Wirkdrucksensor des Volumenstrom-Regelgerätes ist kurzgeschlossen und damit ohne Funktion.

Inbetriebnahme

• Einstellarbeiten sind nicht erforderlich
• Bei Einbau der Volumenstrom-Regelgeräte auf die richtige Zuordnung, den bestellten Differenzdrücken entsprechend achten
• Kundenseitig Verschlauchung des statischen Differenzdrucktransmitters erstellen
• Raum-Überdruck: Raumdruck an Plus, Referenzraum an Minus anschließen
• Raum-Unterdruck: Raumdruck an Minus, Referenzraum an Plus anschließen
• Zuluft-Kanaldruck: Statischen Druck der Luftleitung an Plus anschließen
• Abluft-Kanaldruck: Statischen Druck der Luftleitung an Minus anschließen
• Nach Einbau, Verschlauchung und Verdrahtung ist der Regler betriebsbereit
• Nullpunktabgleich des Reglers und Adaption des Antriebs durchführen
• Nachträgliche Anpassung der Differenzdruckeinstellung mit am Potentiometer

VRP-STP

Konstantdruckregelung

Der Differenzdruck-Sollwert, wie er mit dem Bestellschlüssel angegeben wird, ist als Δp im Regler eingestellt. Bezugsgröße ist der Nenndifferenzdruck Δp_Nenn.

Um eine möglichst genaue Regelung zu erreichen, werden unterschiedliche Druckbereiche mit entsprechenden Nenndifferenzdrücken verwendet. Die Auswahl erfolgt im Rahmen der werkseitigen Justage. Nachträgliche Verstellung von Δp ist nur innerhalb des werkseitig festgelegten Druckbereiches möglich.

Variable Druckregelung

Mit einem Sollwertsignal ist eine variable Druckregelung möglich. Der Regelbereich geht von Δp_Limit bis Δp_max.

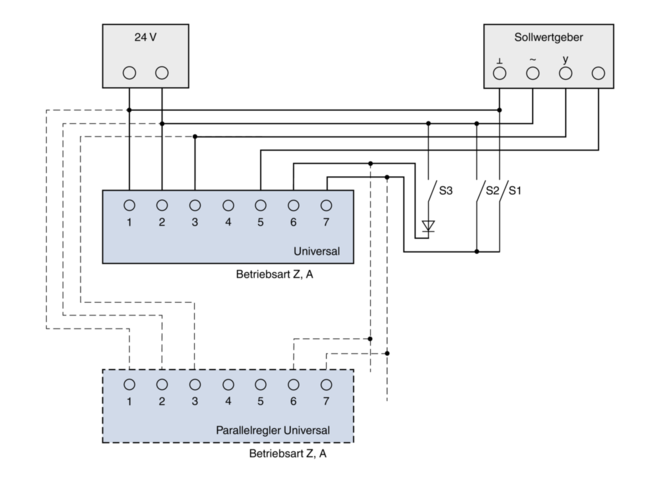

Differenzdruckregler VRP-STP

Statischer Differenzdrucktransmitter VFP-100

Statischer Differenzdrucktransmitter VFP-600

Stellantrieb NM24A-V und NM24A-V-ST

Stellantrieb SM24A-V und SM24A-V-ST

Federrücklaufantrieb NF24A-V und NF24A-V-ST

VRP-STP, Druckbereiche

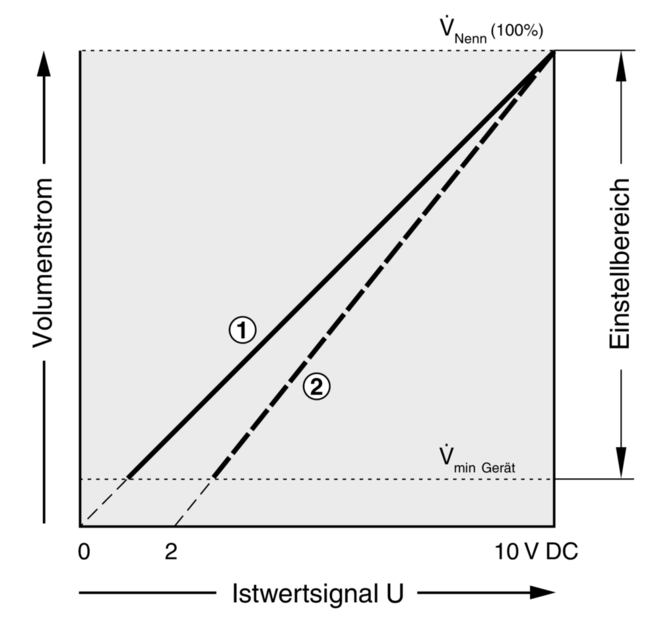

① Min: Minimale Einstellung (10 V) für ∆p

② Max: Maximale Einstellung (10 V) für ∆p

Mit einer Führungsgröße lassen sich auch Sollwerte < 30 % von Δp_Nenn vorgeben. Drücke unter Δp_Limit werden auf null gesetzt bzw. nicht mehr stabil geregelt.

Für eine variable Druckregelung ist die Brücke zwischen Klemme 2 und Klemme 4 zu entfernen.

Anwendung

• Elektronischer Volumenstromregler Typ GUAC-S3 mit integriertem statischen Differenzdrucktransmitter
• Variable oder konstante Differenzdruckregelung
• Messung des Differenzdruckes nach dem statischen Messprinzip
• Spannungsbereich für das Istwert- und Sollwertsignal 0 – 10 V DC oder 2 – 10 V DC

Ausführungen

Volumenstromregler GUAC-P1

• XE1: Stellantrieb 227-024-08-V für TVR, TVJ, TVT, TVRK
• XE3: Federrücklaufantrieb 361C-024-20-V/ST07 für TVR, TVJ, TVT, TVRK

Volumenstromregler GUAC-P6

• XF1: Stellantrieb 227-024-08-V für TVR, TVJ, TVT, TVRK
• XF3: Federrücklaufantrieb 361C-024-20-V/ST07 für TVR, TVJ, TVT, TVRK

Signalspannungsbereiche

• 0: 0 – 10 V DC
• 2: 2 – 10 V DC mit Absperrfunktion (< 0,8 V DC)

Betriebsarten

• Z: Zuluft
• A: Abluft

Bei der werkseitigen Justage wird der bestellte Differenzdruck eingestellt. Der Wirkdrucksensor des Volumenstrom-Regelgerätes ist kurzgeschlossen und damit ohne Funktion.

Inbetriebnahme

• Einstellarbeiten sind nicht erforderlich
• Bei Einbau der Volumenstrom-Regelgeräte auf die richtige Zuordnung, den bestellten Differenzdrücken entsprechend achten
• Kundenseitig Verschlauchung des statischen Differenzdrucktransmitters erstellen
• Raum-Überdruck: Raumdruck an Plus, Referenzraum an Minus anschließen
• Raum-Unterdruck: Raumdruck an Minus, Referenzraum an Plus anschließen
• Zuluft-Kanaldruck: Statischen Druck der Luftleitung an Plus anschließen
• Abluft-Kanaldruck: Statischen Druck der Luftleitung an Minus anschließen
• Nach Einbau, Verschlauchung und Verdrahtung ist der Regler betriebsbereit
• Nullpunktabgleich des Reglers mit Einstellgerät (AT-VAV-G) durchführen
• Nachträgliche Anpassung der Differenzdruckeinstellung mit Einstellgerät

GUAC-P1, GUAC-P6

Konstantdruckregelung

Der Differenzdruck-Sollwert, wie er mit dem Bestellschlüssel angegeben wird, ist als Δp_min im Regler gespeichert. Bezugsgröße ist der Nenndifferenzdruck Δp_Nenn.

Um eine möglichst genaue Regelung zu erreichen, werden unterschiedliche Druckbereiche mit entsprechenden Nenndifferenzdrücken verwendet. Die Auswahl erfolgt im Rahmen der werkseitigen Justage. Nachträgliche Verstellung von Δp_min ist nur innerhalb des werkseitig festgelegten Druckbereiches möglich.

Variable Druckregelung

Mit einem Sollwertsignal ist eine variable Druckregelung möglich. Der Regelbereich geht von Δp_min bis Δp_max, entsprechend dem Sollwertsignal 0 (2) – 10 V.

Differenzdruckregler GUAC-P1

Differenzdruckregler GUAC-P6

Stellantrieb 227-024-08-V

Federrücklaufantrieb 361C-024-20-V
