RETROFIT

RETROFIT EasySet

RETROFIT

Zum schnellen Austausch ohne Anlagenstillstand

Regelkomponenten für VVS-Regelgeräte als Ersatz für frühere Serien, ohne Demontage des VVS-Regelgerätes

Einfache Alternative zum Komplettaustausch
Ersatz im Sanierungsfall
Erweiterung des Funktionsumfangs
Einbau bei laufender Anlage
Für runde Luftleitungen Nenngröße 100 – 400 mm

Bausatz bestehend aus:

Regelkomponenten Easy, Compact oder Universal
Differenzdrucksensor
Zubehör

Anwendung

Anwendung

RETROFIT Bausätze zur Sanierung und Modernisierung der Regelkomponenten von bestehenden VVS-Regelgeräten
Ideal, wenn ein Komplettaustausch der Volumenstrom-Regelgeräte nicht möglich ist
Ersatz für defekte oder verschmutzte elektronische oder pneumatische Geräte
Ersatz für defekte Geräte mit Luftgeschwindigkeitsfühlern
Umrüstung von konstantem auf variablen Volumenstrom
Erweiterung des Funktionsumfangs zur Energieeinsparung, für höheren Komfort und zur Integration in die Gebäudeleittechnik
Keine Änderung des bestehenden Kanalsystems, weil das bestehende Gerät weiter genutzt wird

Besondere Merkmale

Schneller Austausch
Niedrige Sanierungskosten und schnelle Amortisation
Kein Anlagenstillstand
Geringe Entsorgungskosten
Elektronische Kompatibilität bleibt erhalten

Nenngrößen

Für runde Luftleitungen mit den Nenngrößen 100, 112, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400

Beschreibung

Varianten

EasySet
CompactSet
UniversalSet

Bauteile und Eigenschaften

Bausätze, bestehend aus regelungstechnischen Komponenten und Zubehör
Elektronischer Volumenstromregler und Stellantrieb
Differenzdrucksensor zur Volumenstrommessung
Aufkleber für VVS-Regelgerät und Revisionsunterlagen

Zubehör

1: Spezialadapter für EasySet und CompactSet
2: Spezialadapter für UniversalSet

Technische Information

Funktion, Technische Daten, Schnellauswahl, Ausschreibungstext, Bestellschlüssel

EasySet

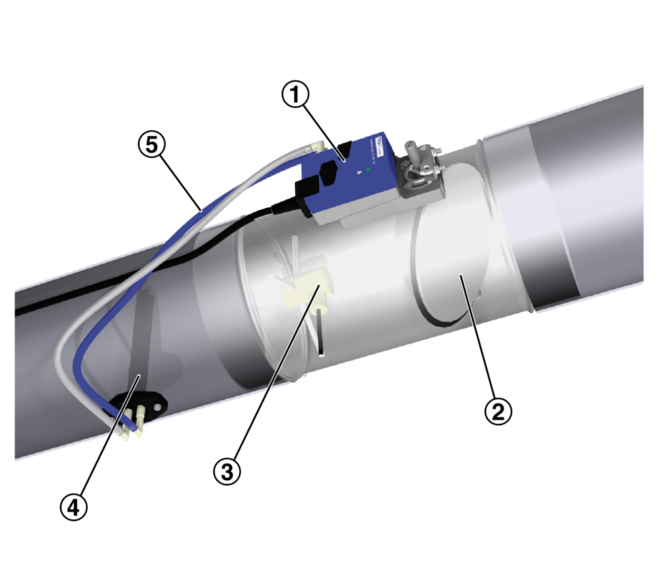

① Easyregler
② Schutzkappe
③ Vorhandene Regelklappe
④ Vorhandener Sensor
⑤ Zugentlastung
⑥ Wirkdrucksensor
⑦ Verschlauchung

Easyregler LMV-D3A und LMV-D3A-F

Versorgungsspannung (Wechselspannung)	24 V AC ± 20 %, 50/60 Hz
Versorgungsspannung (Gleichspannung)	24 V DC −10/+20 %
Anschlussleistung (Wechselspannung)	Max. 5 VA
Anschlussleistung (Gleichspannung)	Max. 2,5 W
Laufzeit für 90°	110 – 150 s
Eingang Sollwertsignal	0 – 10 V DC, R_a > 100 kΩ
Ausgang Istwertsignal	0 – 10 V DC, max. 0,5 mA
Schutzklasse	III (Schutzkleinspannung)
Schutzgrad	IP 20
EG-Konformität	EMV nach 2014/30/EU

Compactregler LMV-D3-MP und LMV-D3-MP-F

Versorgungsspannung (Wechselspannung)	24 V AC ± 20 %, 50/60 Hz
Versorgungsspannung (Gleichspannung)	24 V DC −10/+20 %
Anschlussleistung (Wechselspannung)	Max. 4 VA
Anschlussleistung (Gleichspannung)	Max. 2 W
Drehmoment	5 Nm
Laufzeit für 90°	110 – 150 s
Eingang Sollwertsignal	0 – 10 V DC, R_a > 100 kΩ
Ausgang Istwertsignal	0 – 10 V DC, max. 0,5 mA
Schutzklasse	III (Schutzkleinspannung)
Schutzgrad	IP 54
EG-Konformität	EMV nach 2014/30/EU
Gewicht	0,5 kg

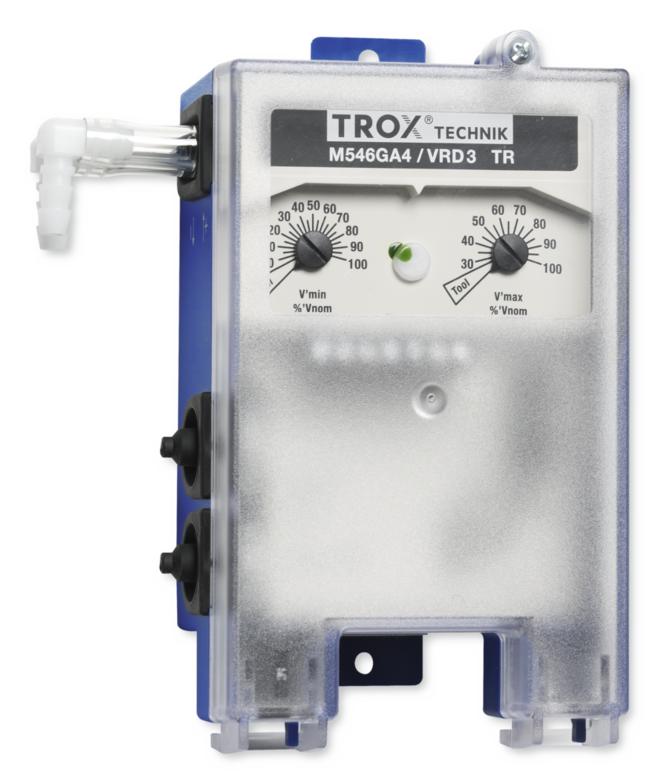

Volumenstromregler VRD3

Versorgungsspannung (Wechselspannung)	24 V AC ± 20 %, 50/60 Hz
Versorgungsspannung (Gleichspannung)	24 V DC −10/+20 %
Anschlussleistung (Wechselspannung)	Ohne Stellantrieb max. 3,5 VA
Anschlussleistung (Gleichspannung)	Ohne Stellantrieb max. 2 W
Eingang Sollwertsignal	0 – 10 V DC, R_a > 100 kΩ
Ausgang Istwertsignal	0 – 10 V DC, max. 0,5 mA
Schutzklasse	III (Schutzkleinspannung)
Schutzgrad	IP 40
EG-Konformität	EMV nach 2014/30/EU
Gewicht	0,440 kg

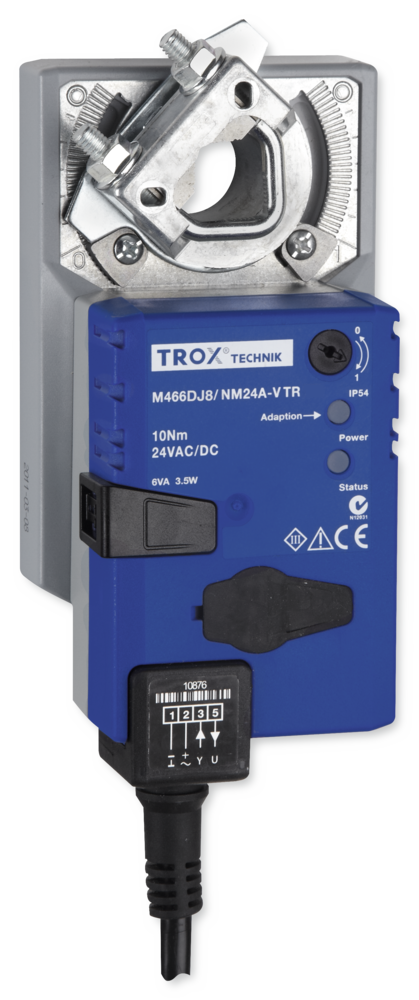

Stellantrieb NM24A-V und NM24A-V-ST

Versorgungsspannung	vom Regler
Anschlussleistung (Wechselspannung)	max. 6 VA
Anschlussleistung (Gleichspannung)	max. 3,5 W
Drehmoment	10 Nm
Laufzeit für 90°	150 s
Führungssignal	vom Regler
Schutzklasse	III (Schutzkleinspannung)
Schutzgrad	IP 54
EG-Konformität	EMV nach 2014/30/EU
Gewicht	0,710 kg

Kriterien für die Setauswahl

Auswahl des benötigten RETROFIT Bausatzes wird durch die vorhandenen Regelkomponenten bestimmt
Ein weiteres Kriterium ist der Spannungsbereich der vorhandenen Anlage
Übersicht zeigt, welche der 3 RETROFIT Bausätze für die entsprechenden vorhandenen Regelkomponenten, bei gleichem Funktionsumfang, geeignet sind
CompactSet und UniversalSet sind bei allen vorhandenen Reglern möglich und führen gegebenenfalls zu einem erweiterten Funktionsumfang
EasySet und CompactSet für Rundachsen 10 – 20 mm und Vierkantachsen 8 – 16 mm mit Gehäuseüberstand mindestens 45 mm geeignet
UniversalSet für Rundachsen 8 – 20 mm und Vierkantachsen 8 – 18 mm mit Gehäuseüberstand von mindestens 25 mm geeignet
Für andere Achsen Spezialadapter vorsehen

Die vorhandenen Regler VR1, VR2, VRD und VRD2 sind mit Stellantrieben Typ KM24-I, SM24-I, NM24-V oder SM24-V kombiniert.

Nenngröße	V_Nenn l/s	V_Nenn m³/h	V_min l/s	V_min m³/h
100	95	342	10	36
112	125	450	13	47
125	155	558	15	54
140	195	702	20	72
160	250	900	25	90
180	315	1134	32	115
200	405	1458	40	144
225	525	1890	53	191
250	615	2214	62	223
280	795	2862	80	288
315	1030	3708	105	378
355	1275	4590	130	468
400	1675	6030	170	612

Setauswahl

Vorhandener Regler	Vorhandener Regler	Signalspannungsbereich	RETROFIT-Lösung
VR1		– 0 – 10 V DC	– EasySet – CompactSet – UniversalSet
VR2		– 2 – 10 V DC	– CompactSet – UniversalSet
VRD		– 2 – 10 V DC	– EasySet (nur 0 – 10 V DC) – CompactSet – UniversalSet
VRD2		– 0 – 10 V DC – 2 – 10 V DC	– CompactSet – UniversalSet
NMV24-V		– 0 – 10 V DC	– EasySet – CompactSet – UniversalSet
NMV24-D		– 0 – 10 V DC	– EasySet – CompactSet – UniversalSet
NMV-D2		– 0 – 10 V DC – 2 – 10 V DC	– EasySet (nur 0 – 10 V DC) – CompactSet – UniversalSet
NMV-D2M		– 0 – 10 V DC – 2 – 10 V DC	– CompactSet – UniversalSet

EasySet

Bausatz zur Sanierung von Volumenstrom-Regelgeräten in Anlagen mit runden Luftleitungen, für Nenngrößen von 100 – 400 mm, für Zuluft oder Abluft.

Einfache kundenseitige Einstellung der Volumenströme an Einstellpotentiometern mit Prozentskalen am Easyregler. Einstellung ohne Versorgungsspannung und externe Zusatzgeräte möglich.

Manipulationssicherheit und Berührungsschutz durch transparente Schutzkappe.

Von außen gut sichtbare Kontrollleuchte zur Signalisierung der Funktionen: Ausgeregelt, nicht ausgeregelt und keine Versorgungsspannung.

Elektrische Anschlüsse mit Schraubklemmen. Klemmen zum Anschluss der Versorgungsspannung doppelt vorhanden, zur Weitergabe der Spannung an die nächsten Regler.

Spannungsbereich für Führungs- und Istwertsignal 0 – 10 V DC. Mögliche Zwangssteuerungen mit externen potentialfreien Schaltern: ZU, AUF, V_min-V_max-Umschaltung.

Gleiche, lineare Kennlinie für alle Baugrößen.

Besondere Merkmale

Schneller Austausch
Niedrige Sanierungskosten und schnelle Amortisation
Kein Anlagenstillstand
Geringe Entsorgungskosten
Elektronische Kompatibilität bleibt erhalten

CompactSet

Bausatz zur Sanierung von Volumenstrom-Regelgeräten in Anlagen mit runden Luftleitungen, für Nenngrößen von 100 – 400 mm, für Zuluft oder Abluft.

Kundenseitige Einstellung der Volumenströme mit Einstellgerät oder Software am Compactregler.

Spannungsbereich für Führungs- und Istwertsignal 0 – 10 oder 2 – 10 V DC. Mögliche Zwangssteuerungen mit externen potentialfreien Schaltern: ZU, AUF, V_min-V_max-Umschaltung.

Gleiche, lineare Kennlinie für alle Baugrößen.

Besondere Merkmale

Schneller Austausch
Niedrige Sanierungskosten und schnelle Amortisation
Kein Anlagenstillstand
Geringe Entsorgungskosten
Elektronische Kompatibilität bleibt erhalten

UniversalSet

Bausatz zur Sanierung von Volumenstrom-Regelgeräten in Anlagen mit runden Luftleitungen, für Nenngrößen von 100 – 400 mm, für Zuluft oder Abluft.

Kundenseitige Einstellung der Volumenströme an Einstellknöpfen am Universalregler, mit Einstellgerät oder Software.

Spannungsbereich für Führungs- und Istwertsignal 0 – 10 oder 2 – 10 V DC. Mögliche Zwangssteuerungen mit externen potentialfreien Schaltern: ZU, AUF, V_min-V_max-Umschaltung.

Gleiche, lineare Kennlinie für alle Baugrößen.

Separater Stellantrieb.

Besondere Merkmale

Schneller Austausch
Niedrige Sanierungskosten und schnelle Amortisation
Kein Anlagenstillstand
Geringe Entsorgungskosten
Elektronische Kompatibilität bleibt erhalten

Bausatz
EasySet
CompactSet
UniversalSet

Zubehör
       keine Eintragung: Ohne
       Spezialadapter für Altgeräte mit Vierkantachsen 8 × 8 mm oder mit kurzen runden Achsen
1       Für EasySet und CompactSet
2       Für UniversalSet

Varianten, Zubehör

Easyregler LMV-D3A

Anwendung

RETROFIT Bausatz mit Easyregler LMV-D3A

Besondere Merkmale

Schneller Austausch
Niedrige Sanierungskosten und schnelle Amortisation
Kein Anlagenstillstand
Geringe Entsorgungskosten
Elektronische Kompatibilität bleibt erhalten

Bauteile und Eigenschaften

Differenzdrucksensor zur Messung des Luftstromes nach dynamischem Wirkdruckprinzip
Easyregler als Gehäuseeinheit von Volumenstromregler und Stellantrieb
Schläuche, Kleinteile, Betriebsanleitung, Aufkleber

Einbau und Inbetriebnahme

Prozentuale Einstellung der Volumenströme an skalierten Potentiometern, ohne spezielles Einstellgerät
Funktionsprüfung mit Funktionstaste starten
Grüne Kontrollleuchte zeigt den Betriebszustand an

Anwendung

RETROFIT Bausatz mit Compactregler LMV-D3-MP

Besondere Merkmale

Schneller Austausch
Niedrige Sanierungskosten und schnelle Amortisation
Kein Anlagenstillstand
Geringe Entsorgungskosten
Elektronische Kompatibilität bleibt erhalten

Bauteile und Eigenschaften

Differenzdrucksensor zur Messung des Luftstromes nach dynamischem Wirkdruckprinzip
Compactregler als Gehäuseeinheit von Volumenstromregler und Stellantrieb
Schläuche, Kleinteile, Betriebsanleitung, Aufkleber

Einbau und Inbetriebnahme

Einstellen der Volumenströme mit einem Einstellgerät oder mit Hilfe eines Interfaces und spezieller Software (nicht im Lieferumfang enthalten)
Einstellen der Betriebsart 0 – 10 V DC oder 2 – 10 V DC
Funktionsprüfung mit Einstellgerät, Software oder durch Spannungsmessung

Anwendung

RETROFIT Bausatz mit Universalregler VRD3 und Stellantrieb NM24A-V

Besondere Merkmale

Schneller Austausch
Niedrige Sanierungskosten und schnelle Amortisation
Kein Anlagenstillstand
Geringe Entsorgungskosten
Elektronische Kompatibilität bleibt erhalten

Bauteile und Eigenschaften

Differenzdrucksensor zur Messung des Luftstromes nach dynamischem Wirkdruckprinzip
Universalregler
Stellantrieb
Schläuche, Kleinteile, Betriebsanleitung, Aufkleber

Einbau und Inbetriebnahme

Prozentuale Einstellung der Volumenströme an skalierten Potentiometern, ohne spezielles Einstellgerät
Einstellen der Volumenströme auch mit einem Einstellgerät oder mit Hilfe eines Interfaces und spezieller Software (nicht im Lieferumfang enthalten)
Einstellen der Betriebsart 0 – 10 V DC oder 2 – 10 V DC
Funktionsprüfung mit Einstellgerät, Software oder durch Spannungsmessung

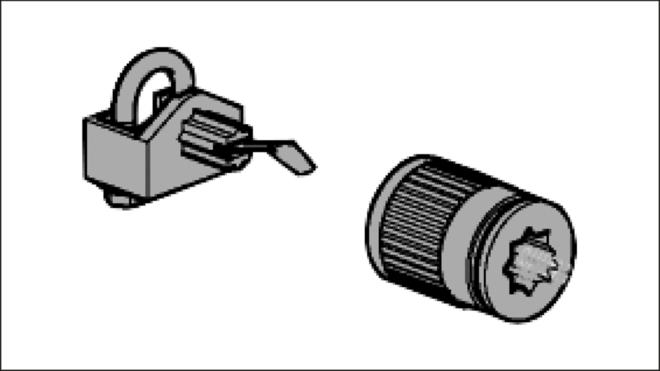

Spezialadapter 1 für EasySet und CompactSet

Vorhandene Achse

-Vierkantachse 8 × 8 mm (vorhandener Stellantrieb KM 24-I)

-Kurze Rundachse ∅8 – 12 mm

Achsaufnahme
