Compact, dynamisch

Compactregler LMV-D3-MP-F

Compact, dynamisch

Mit Serviceschnittstelle und Buskommunikation

Kompakte Baueinheit für VVS-Regelgeräte

Regler, Differenzdrucktransmitter und Stellantrieb in einem Gehäuse
Volumenströme V_min und V_max als Parameter gespeichert und werkseitig eingegeben
Optimal für Service am Schaltschrank oder am Raumbediengerät
Änderung von Parametern mit Einstellgeräten
Geeignet für konstante und variable Volumenströme sowie V_min-V_max-Umschaltung
Mögliche Buskommunikation mit Schnittstellen der Standards MP-Bus, LonWorks, Modbus RTU, KNX

Anwendung

Anwendung

Elektronische Volumenstromregler Compact sind regelungstechnische Kompletteinheiten für VVS-Regelgeräte
Differenzdruck-Transmitter, Reglerelektronik und Stellantrieb in einem Gehäuse vereinigt
Unterschiedliche Regelaufgaben durch entsprechende Beschaltung des Sollwertsignal-Eingangs
Raumtemperaturregler, Gebäudeleittechnik, Luftqualitätsregler und andere steuern mit ihrem Ausgangssignal (als Spannungssignal oder Datenpunkt) die variable Volumenstromregelung
Mit Schaltern oder Relais sind lokale Zwangssteuerungen möglich (abhängig von der Reglervariante)
Volumenstrom-Istwert steht als lineares Spannungssignal oder Datenpunkt zur Verfügung
Regler werkseitig parametrisiert

Die übliche Filterung in Komfortklimaanlagen ermöglicht den Reglereinsatz in der Zuluft ohne zusätzliche Staubschutzmaßnahmen. Da zur Volumenstrommessung ein Teilvolumenstrom durch den Transmitter geleitet wird, ist zu beachten:

Bei starkem Staubanfall in den Räumen sind entsprechende Abluftfilter vorzuschalten
Ist die Luft mit Flusen oder klebrigen Bestandteilen verschmutzt oder mit aggressiven Medien beladen, können keine Compactregler eingesetzt werden

Beschreibung

Bauteile und Eigenschaften

Sensor nach dynamischem Messprinzip
Mechanische Anschläge zur Begrenzung der Klappenstellungen
Überlastsichere Antriebe
Entriegelungstaste zur Handbetätigung

Technische Information

Funktion, Technische Daten, Bestellschlüssel, Produktbeziehungen

Funktionsprinzip Easyregler und Compactregler 00132245_0

① Differenzdrucktransmitter
② Stellantrieb
③ Volumenstromregler
④ Sollwertsignal

Funktionsbeschreibung

Charakteristisch für Volumenstrom-Regelgeräte ist ein geschlossener Regelkreis zur Regelung des Volumenstromes, das heißt Messen – Vergleichen – Stellen.

Die Messung des Volumenstromes erfolgt durch Messung eines Differenzdruckes (Wirkdruck). Das Volumenstrom-Regelgerät enthält dazu einen Differenzdrucksensor.

Der Wirkdruck wird vom integrierten Drucktransmitter in ein Spannungssignal umgesetzt und vom Mikroprozessor des Reglers ausgewertet. Der Volumenstrom-Istwert steht als Datenpunkt oder als Spannungssignal zur Verfügung. Durch die werkseitige Justage entspricht 10 V DC des Spannungssignals immer dem Nennvolumenstrom (V_Nenn).

Der Volumenstrom-Sollwert wird von einem übergeordneten Regler (z. B. Raumtemperaturregler, Luftqualitätsregler, Gebäudeleittechnik) als Spannungssignal oder Datenpunkt oder lokal durch Schaltkontakte vorgegeben. Die variable Volumenstromregelung erfolgt zwischen V_minund V_max. Die Übersteuerung der Raumtemperaturregelung durch Zwangsschaltungen, beispielsweise Absperrung, ist möglich.

Der Regler vergleicht den Volumenstrom-Sollwert mit dem aktuellen Istwert und steuert der Regelabweichung entsprechend den internen Stellantrieb.

Volumenstrom-Parameter und Spannungsbereiche sind im Regler gespeichert. Kundenseitige Änderungen lassen sich mit einem Einstellgerät, Notebook mit Service-Tool oder bei Nutzung von Busschnittstellen leicht durchführen.

Volumenstromregelung

Volumenstromregler arbeitet kanaldruckunabhängig
Druckschwankungen bewirken keine bleibenden Volumenstromabweichungen
Eine Totzone (Hysterese), innerhalb der die Stellklappe nicht bewegt wird, sorgt für stabile Regelung

Varianten, Produktdetails

Die Anbauteile werden mit dem Bestellschlüssel des VVS-Regelgerätes definiert.

Compactregler für VVS-Regelgeräte

Bestellschlüsseldetail	Artikelnummer	Typ	VVS-Regelgeräte, Serie
BC0	A00000043143	LMV-D3L-MP-F	①
BC0	A00000043141	LMV-D3-MP-F	②
BC0	A00000043140	LMV-D3-MP	④⑥
BC0	A00000043142	NMV-D3-MP	③
BC0	A00000043140	2 × LMV-D3-MP	⑤
BL0	M466ES7	LMV-D3LON	② ④
BL0	M466ES8	NMV-D3LON	③
BM0	A00000025995	LMV-D3-MOD	② ④
BM0	A00000043588	NMV-D3-MOD	③
BM0	A00000025995	2 × LMV-D3-MOD	⑤
BM0-J6	A00000044861	LMV-D3-MOD-J6	② ④
BM0-J6	A00000044862	NMV-D3-MOD-J6	③
BM0-J6	A00000044861	2 × LMV-D3-MOD-J6	⑤
XB0	M466DC1	227V-024-10	② ③ ④
XB0	M466DC1	2 × 227V-024-10	⑤

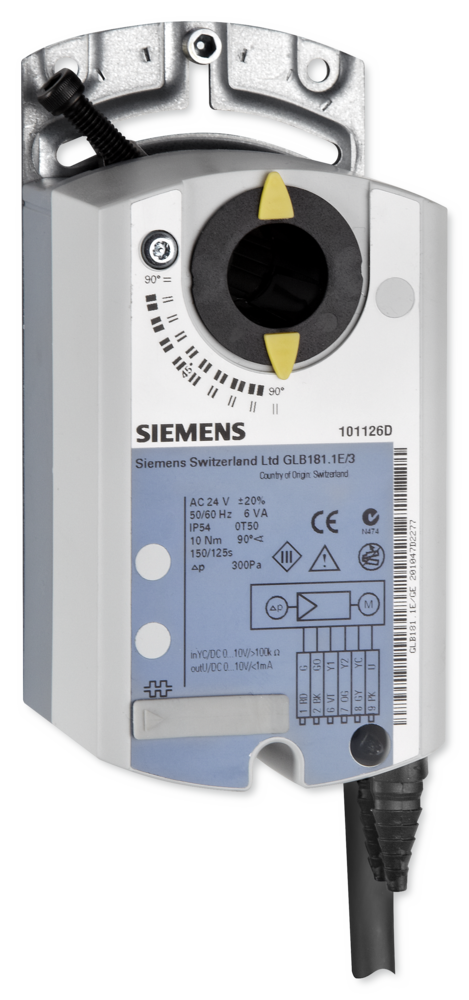

LN0	M466EG7	GLB181.1E/3	② ③ ④
LN0	M466EG7	2 × GLB181.1E/3	⑤
LK0	A00000043586	GLB181.1E/KN	② ③ ④
LK0	A00000043586	2 × GLB181.1E/KN	⑤

① LVC

② TVR

③ TVJ, TVT

④ TZ-Silenzio, TA-Silenzio, TVZ, TVA

⑤ TVM

⑥ TVR, Ersatzteil für LMV-D3-MP-F

Compactregler LMV-D3L-MP-F

Anwendung

Elektronischer Volumenstromregler Typ LMV-D3L-MP-F, LMV-D3-MP, LMV-D3-MP-F oder NMV-D3-MP als Compactregler
Variable oder konstante Volumenstromregelung
Messung des Volumenstroms nach dem dynamischen Messprinzip
Spannungsbereich für das Istwert- und Sollwertsignal 0 – 10 V DC oder 2 – 10 V DC
MP-Bus-Schnittstelle: Maximal acht Teilnehmer, sind innerhalb eines MP-Bus (lokales Netzwerk) adressierbar. Damit ist die Integration in übergeordnete Systeme (LonWorks, EIB-Konex, Modbus RTU und BACnet) möglich oder ein DDC-Regler mit MP-Bus-Schnittstelle steuert den Compactregler.
Regler mit NFC Technologie, Einstell- und Betriebsdaten sind per Smartphone App auslesbar

Ausführungen

BC0

LMV-D3L-MP-F für LVC
LMV-D3-MP-F für TVR
NMV-D3-MP für TVJ, TVT
LMV-D3-MP für TZ-Silenzio, TA-Silenzio, TVZ, TVA
2 × LMV-D3-MP für TVM

Ergänzende Produkte

AT-VAV-B: Einstellgerät

Signalspannungsbereich

0: 0 – 10 V DC
2: 2 – 10 V DC mit Absperrfunktion (< 0,1 V DC)

Betriebsarten

E: Einzel und M: Master

V_min: Minimaler Volumenstrom
V_max: Maximaler Volumenstrom

S: Slave

V_min: 0 %
V_max: Volumenstrom-Verhältnis zum Masterregler

F: Festwert

V_min: Konstanter Volumenstrom
V_max: 100 %

Die Parametrisierung erfolgt bei der werkseitigen Justage des Compactreglers. Die gewünschte Betriebsart und die Volumenströme werden bei der Bestellung im Bestellschlüssel definiert.

Inbetriebnahme

Einstellarbeiten sind nicht erforderlich
Bei Einbau der Volumenstrom-Regelgeräte auf die richtige Zuordnung, den bestellten Volumenströmen entsprechend achten
Nach Einbau und Verdrahtung ist der Regler für den Betrieb an der Analogschnittstelle betriebsbereit
Bei Nutzung der MP-Busschnittstelle sind zusätzliche Inbetriebnahmeschritte erforderlich

Compactregler LMV-D3L-MP-F

Versorgungsspannung (Wechselspannung)	24 V AC ± 20 %, 50/60 Hz
Versorgungsspannung (Gleichspannung)	24 V DC −10/+20 %
Anschlussleistung (Wechselspannung)	Max. 3,5 VA
Anschlussleistung (Gleichspannung)	Max. 2 W
Drehmoment	5 Nm
Laufzeit für 90°	120 – 150 s
Eingang Sollwertsignal	0 – 10 V DC, R_a > 100 kΩ
Ausgang Istwertsignal	0 – 10 V DC, max. 0,5 mA
Schutzklasse	III (Schutzkleinspannung)
Schutzgrad	IP 54
EG-Konformität	EMV nach 2014/30/EU, Niederspannung nach 2014/35/EU
Gewicht	0,5 kg

Compactregler LMV-D3-MP und LMV-D3-MP-F

Versorgungsspannung (Wechselspannung)	24 V AC ± 20 %, 50/60 Hz
Versorgungsspannung (Gleichspannung)	24 V DC −10/+20 %
Anschlussleistung (Wechselspannung)	Max. 4 VA
Anschlussleistung (Gleichspannung)	Max. 2 W
Drehmoment	5 Nm
Laufzeit für 90°	110 – 150 s
Eingang Sollwertsignal	0 – 10 V DC, R_a > 100 kΩ
Ausgang Istwertsignal	0 – 10 V DC, max. 0,5 mA
Schutzklasse	III (Schutzkleinspannung)
Schutzgrad	IP 54
EG-Konformität	EMV nach 2014/30/EU
Gewicht	0,5 kg

Compactregler NMV-D3-MP

Versorgungsspannung (Wechselspannung)	24 V AC ± 20 %, 50/60 Hz
Versorgungsspannung (Gleichspannung)	24 V DC −10/+20 %
Anschlussleistung (Wechselspannung)	Max. 5 VA
Anschlussleistung (Gleichspannung)	Max. 3 W
Drehmoment	10 Nm
Laufzeit für 90°	110 – 150 s
Eingang Sollwertsignal	0 – 10 V DC, R_a > 100 kΩ
Ausgang Istwertsignal	0 – 10 V DC, max. 0,5 mA
Schutzklasse	III (Schutzkleinspannung)
Schutzgrad	IP 54
EG-Konformität	EMV nach 2014/30/EU
Gewicht	0,7 kg

Compactregler LMV-D3LON

Anwendung

Elektronischer Volumenstromregler Typ LMV-D3LON oder NMV-D3LON als Compactregler
Variable oder konstante Volumenstromregelung
Messung des Volumenstroms nach dem dynamischen Messprinzip
Spannungsbereich für das Istwertsignal 2 – 10 V DC
Volumenstromregler nach LonMark zertifiziert
LonWorks-Schnittstellen zur Übertragung von standardisierten Netzwerkvariablen
Funktionsprofile: Node-Object #0, Damper-Actuator-Object #8110, Open-Loop-Sensor-Object #1 und Thermostat-Object #8060
Mit dem Thermostat-Object #8060 lassen sich Einzelraumregelungen realisieren
Zur Konfiguration steht ein Plug-in für alle LNS-basierenden Netzwerkintegrationstools (ab LNS-Version 3.3) zur Verfügung

Ausführungen

BL0

LMV-D3LON für TVR, TZ-Silenzio, TA-Silenzio, TVZ, TVA
NMV-D3LON für TVJ, TVT

Ergänzende Produkte

AT-VAV-B: Einstellgerät

Signalspannungsbereich

Istwertsignal

2: 2 – 10 V DC

Inbetriebnahme

Einbindung in das Gesamtsystem muss durch einen geschulten LonWorks-Systemintegrator erfolgen

Compactregler LMV-D3LON

Versorgungsspannung (Wechselspannung)	24 V AC ± 20 %, 50/60 Hz
Versorgungsspannung (Gleichspannung)	24 V DC −10/+20 %
Anschlussleistung (Wechselspannung)	Max. 5,5 VA
Anschlussleistung (Gleichspannung)	Max. 3 W
Drehmoment	5 Nm
Laufzeit für 90°	110 – 150 s
Kommunikation	LonWorks-Transceiver FTT-10A, free topology, twisted pair
Ausgang Istwertsignal	2 – 10 V DC, max. 0,5 mA
Schutzklasse	III (Schutzkleinspannung)
Schutzgrad	IP 54
EG-Konformität	EMV nach 2014/30/EU
Gewicht	0,5 kg

Compactregler NMV-D3LON

Versorgungsspannung (Wechselspannung)	24 V AC ± 20 %, 50/60 Hz
Versorgungsspannung (Gleichspannung)	24 V DC −10/+20 %
Anschlussleistung (Wechselspannung)	Max. 6 VA
Anschlussleistung (Gleichspannung)	Max. 3,5 W
Drehmoment	10 Nm
Laufzeit für 90°	110 – 150 s
Kommunikation	LonWorks-Transceiver FTT-10A, free topology, twisted pair
Ausgang Istwertsignal	2 – 10 V DC, max. 0,5 mA
Schutzklasse	III (Schutzkleinspannung)
Schutzgrad	IP 54
EG-Konformität	EMV nach 2014/30/EU
Gewicht	0,7 kg

Compactregler LMV-D3-MOD

Anwendung

Elektronischer Volumenstromregler Typ LMV-D3-MOD (LMV-D3-MOD-J6) oder NMV-D3-MOD (NMV-D3-MOD-J6) als Compactregler
Variable oder konstante Volumenstromregelung
Messung des Volumenstroms nach dem dynamischen Messprinzip
Kommunikationsschnittstelle Modbus RTU mit einstellbaren Kommunikationsparametern
Sollwertvorgabe und Zwangssteuerungen durch Datenübertragung mit übergeordnetem Modbus-Master
Lokale Zwangssteuerung mit Schaltkontakten oder Relais möglich (nur bei Versorgungsspannung 24 V AC)
Ausgabe von Statusmeldungen wie Volumenstrom-Istwert und Klappenstellung an den Modbus
Mögliche Aufschaltung eines aktiven Fühlers oder Schaltkontaktes zur Integration in den Modbus (Konverterfunktion)
Konfiguration des Reglers und der Kommunikationsparameter mit Einstellgerät oder PC-Tool

Ausführungen

BM0: ...-MOD: Compactregler mit Anschlussleitung und offenen Aderenden

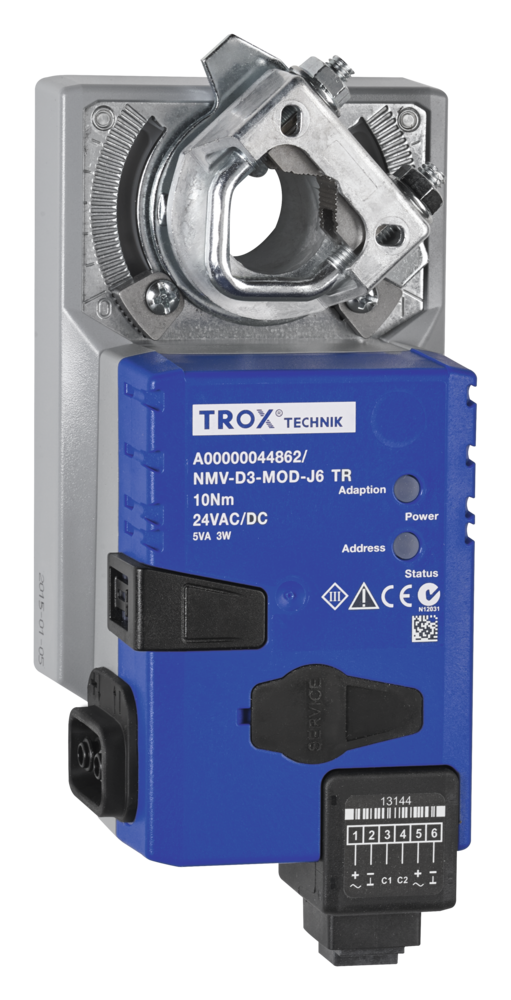

BM0-J6: ...-MOD-J6: Compactregler mit Anschlussbuchse RJ12 passend zum Anschluss an das Zonenmodul X-AIR-ZMO-MOD (Regelungssystem X-AIRCONTROL)

LMV-D3-MOD, LMV-D3-MOD-J6 für TVR, TZ-Silenzio, TA-Silenzio, TVZ, TVA
NMV-D3-MOD, NMV-D3-MOD-J6 für TVJ, TVT
2 × LMV-D3-MOD, LMV-D3-MOD-J6 für TVM

Ergänzende Produkte

AT-VAV-B: Einstellgerät
X-AIR-ZMO-MOD: Zonenmodul für Modbus RTU zur Einzelraumregelung

Kommunikationsschnittstelle

Modbus RTU (RS-485)
Datenpunkte entsprechen der Modbus-Registerliste

Betriebsarten

V_min: Minimaler Volumenstrom
V_max: Maximaler Volumenstrom
AUF: Regelklappe geöffnet
ZU: Regelklappe geschlossen

Die Parametrisierung erfolgt bei der werkseitigen Justage des Compactreglers. Die gewünschte Betriebsart und die Volumenströme werden bei der Bestellung im Bestellschlüssel definiert.

Inbetriebnahme

Konfiguration der Schnittstelle Modbus (Netzwerkadresse) mit Einstellgerät oder PC-Tool durchführen
Bei Einbau der Volumenstrom-Regelgeräte auf die richtige Zuordnung, den bestellten Volumenströmen entsprechend achten

BM0

Sollwertvorgabe

Das Raum- oder Gebäudeautomationssystem überträgt mit dem Modbus ein Führungssignal
Der aktuelle Volumenstrom-Sollwert ist abhängig vom Führungssignal und den gespeicherten Parametern
Das Führungssignal wird als Prozentwert übertragen und führt zu einem Volumenstrom-Sollwert zwischen V_min und V_max
V_min = 0 und V_max = V_Nenn ermöglicht dem Automatisierungssystem den gesamten Einstellbereich des VVS-Regelgerätes zu nutzen
Mit V_min = 0 führt die Vorgabe von 0 % zum Schließen der Regelklappe
V_min > 0 und/oder V_max < V_Nenn ergibt einen reduzierten variablen Volumenstrombereich bei höherer Auflösung der Ansteuerung
Registeradresse 1 ermöglicht Zwangssteuerungen V_min, V_max, Regelklappe auf, Regelklappe zu

Istwertausgabe

Der Volumenstrom-Istwert steht an Registeradresse 7 als Absolutwert in m³/h zur Verfügung

Compactregler LMV-D3-MOD, LMV-D3-MOD-J6

Versorgungsspannung (Wechselspannung)	24 V AC ± 20 %, 50/60 Hz
Versorgungsspannung (Gleichspannung)	24 V DC −10/+20 %
Anschlussleistung (Wechselspannung)	Max. 4 VA
Anschlussleistung (Gleichspannung)	Max. 2 W
Drehmoment	5 Nm
Laufzeit für 90°	150 s
Kommunikation	Modbus RTU (RS-485), nicht galvanisch getrennt
Übertragungsgeschwindigkeiten	9600, 19200, 38400, 76800, 115200 Baud (Werkseinstellung 38400 Baud)
Übertragungsformate	1-8-N-2, 1-8-N-1, 1-8-E-1, 1-8-O-1 (Werkseinstellung 1-8-N-2)
Terminierung Modbus	120 Ω, zuschaltbar
Schutzklasse	III (Schutzkleinspannung)
Schutzgrad	IP 54
EG-Konformität	EMV nach 2014/30/EU, Niederspannung nach 2014/35/EU
Gewicht	0,5 kg

Compactregler NMV-D3-MOD, NMV-D3-MOD-J6

Versorgungsspannung (Wechselspannung)	24 V AC ± 20 %, 50/60 Hz
Versorgungsspannung (Gleichspannung)	24 V DC −10/+20 %
Anschlussleistung (Wechselspannung)	Max. 5 VA
Anschlussleistung (Gleichspannung)	Max. 3 W
Drehmoment	5 Nm
Laufzeit für 90°	150 s
Kommunikation	Modbus RTU (RS-485), nicht galvanisch getrennt
Übertragungsgeschwindigkeiten	9600, 19200, 38400, 76800, 115200 Baud (Werkseinstellung 38400 Baud)
Übertragungsformate	1-8-N-2, 1-8-N-1, 1-8-E-1, 1-8-O-1 (Werkseinstellung 1-8-N-2)
Terminierung Modbus	120 Ω, zuschaltbar
Schutzklasse	III (Schutzkleinspannung)
Schutzgrad	IP 54
EG-Konformität	EMV nach 2014/30/EU, Niederspannung nach 2014/35/EU
Gewicht	0,7 kg

Registerliste Modbus

Verwendung	Nummer	Adresse	Zugriff	Einheit	Bedeutung
Betrieb	1	0	R, W	%	Sollwert
Betrieb	2	1	R, W		Zwangssteuerung
Betrieb	3	2	R, W		Kommando für Service und Test
Betrieb	4	3	R		Antriebstyp
Betrieb	5	4	R	%	Klappenstellung, relativ
Betrieb	6	5	R	°	Klappenstellung, absolut
Betrieb	7	6	R	%	Volumenstrom, relativ
Betrieb	8	7	R	m³/h	Volumenstrom, absolut
Betrieb	9	8	R	mV, Ω	Istwert der aufgeschalteten Funktion (Konverterfunktion)
Service	101	100	R		Seriennummer, Teil 1
Service	102	101	R		Seriennummer, Teil 2
Service	103	102	R		Seriennummer, Teil 4
Service	104	103	R		Firmware-Version des Modbus-Moduls
Service	105	104	R		Störungs- und Servicemeldungen
Service	106	105	R, W	%	Minimaler Volumenstrom
Service	107	106	R, W	%	Maximaler Volumenstrom
Service	108	107	R, W		Sensortyp
Service	109	108	R, W		Sollwert (Verhalten) bei Kommunikationsunterbrechnung

R: Lesen

W: Schreiben

Analog (Gruner), Analog (Siemens), KNX (Siemens)

Compactregler 227V-024-10

Anwendung

Elektronischer Volumenstromregler Typ 227V-024-10 als Compactregler
Variable oder konstante Volumenstromregelung
Messung des Volumenstroms nach dem dynamischen Messprinzip
Spannungsbereich für das Istwert- und Sollwertsignal 0 – 10 V DC oder 2 – 10 V DC

Ausführungen

XB0

227V-024-10 für TVR, TVJ, TVT, TZ-Silenzio, TA-Silenzio, TVZ, TVA
2 × 227V-024-10 für TVM

Ergänzende Produkte

AT-VAV-G: Einstellgerät

Signalspannungsbereich

0: 0 – 10 V DC
2: 2 – 10 V DC mit Absperrfunktion (< 0,8 V DC)

Betriebsarten

E: Einzelbetrieb und M: Masterbetrieb

V_min: minimaler Volumenstrom
V_max: maximaler Volumenstrom

S: Slavebetrieb

V_min: 0 %
V_max: Volumenstrom-Verhältnis zum Masterregler

F: Festwert

V_min: konstanter Volumenstrom
V_max: 100 %

Die Parametrisierung erfolgt bei der werkseitigen Justage des Compactreglers. Die gewünschte Betriebsart und die Volumenströme werden bei der Bestellung im Bestellschlüssel definiert.

Inbetriebnahme

Einstellarbeiten sind nicht erforderlich
Bei Einbau der Volumenstrom-Regelgeräte auf die richtige Zuordnung, den bestellten Volumenströmen entsprechend achten
Nach Einbau und Verdrahtung ist der Regler betriebsbereit

Compactregler 227V-024-10

Versorgungsspannung (Wechselspannung)	24 V AC ± 20 %, 50/60 Hz
Versorgungsspannung (Gleichspannung)	24 V DC ±20 %
Anschlussleistung (Wechselspannung)	Max. 5,5 VA
Anschlussleistung (Gleichspannung)	Max. 3 W
Drehmoment	10 Nm
Laufzeit für 90°	100 s
Eingang Sollwertsignal	0 – 10 V DC, R_a > 100 kΩ
Ausgang Istwertsignal	0 – 10 V DC, max. 0,5 mA
Schutzklasse	III (Schutzkleinspannung)
Schutzgrad	IP 42
EG-Konformität	EMV nach 2014/30/EU
Gewicht	0,570 kg

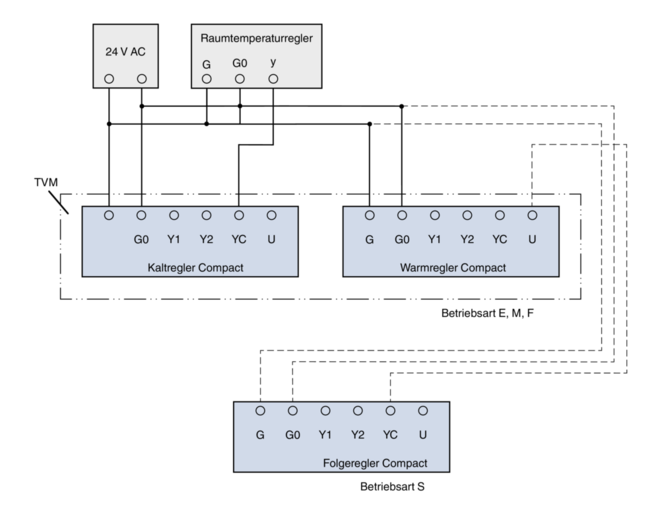

Compactregler GLB 181.1E/3

Anwendung

Elektronischer Volumenstromregler Typ GLB181.1E/3 als Compactregler
Variable oder konstante Volumenstromregelung
Messung des Volumenstroms nach dynamischem Messprinzip
Spannungsbereich für das Istwert- und Sollwertsignal 0 – 10 V DC
Für Raumtemperaturregler mit Ausgangssignal 0 – 10 V DC

Ausführungen

LN0

GLB181.1E/3 für TVR, TVJ, TVT, TZ-Silenzio, TA-Silenzio, TVZ, TVA
2 × GLB181.1E/3 für TVM

Ergänzende Produkte

AT-VAV-S: Einstellgerät

Signalspannungsbereich

0: 0 – 10 V DC

Betriebsarten

E: Einzel und M: Master

V_min: minimaler Volumenstrom
V_max: maximaler Volumenstrom

S: Slave

V_min: 0 %
V_max: Volumenstrom-Verhältnis zum Masterregler

F: Festwert

V_min: konstanter Volumenstrom
V_max: 100 %

Die Parametrisierung erfolgt bei der werkseitigen Justage des Compactreglers. Die gewünschte Betriebsart und die Volumenströme werden bei der Bestellung im Bestellschlüssel definiert.

Inbetriebnahme

Einstellarbeiten sind nicht erforderlich
Bei Einbau der Volumenstrom-Regelgeräte auf die richtige Zuordnung, den bestellten Volumenströmen entsprechend achten
Nach Einbau und Verdrahtung ist der Regler betriebsbereit

Compactregler GLB181.1E/3

Versorgungsspannung (Wechselspannung)	24 V AC ± 20 %, 50/60 Hz
Anschlussleistung (Wechselspannung)	Max. 3 VA
Drehmoment	10 Nm
Laufzeit für 90°	125 – 150 s
Eingang Sollwertsignal	0 – 10 V DC, R_a > 100 kΩ
Ausgang Istwertsignal	0 – 10 V DC, max. 1 mA
Schutzklasse	III (Schutzkleinspannung)
Schutzgrad	IP 54
EG-Konformität	EMV nach 2014/30/EU
Gewicht	0,6 kg

Compactregler GLB181.1E/KN

Anwendung

Elektronischer Volumenstromregler Typ GLB181.1E/KN als Compactregler
Variable oder konstante Volumenstromregelung
Messung des Volumenstroms nach dynamischem Messprinzip
Kommunikationsschnittstelle KNX (S-Mode und LTE-Mode) und PL-Link (Peripheriebus) mit einstellbaren Kommunikationsparametern
Sollwertvorgabe und Zwangssteuerungen durch Datenübertragung mit einem übergeordneten System (Siemens Desigo, Siemens Synco 700 oder S-Mode-kompatible Systeme)
Ausgabe von Statusmeldungen wie Volumenstrom-Istwert und Klappenstellung an die Schnittstelle
Konfiguration des Reglers und der Kommunikationsparameter mit Einstellgerät oder Inbetriebnahmetool

Ausführungen

LK0

GLB181.1E/KN für TVR, TVJ, TVT, TZ-Silenzio, TA-Silenzio, TVZ, TVA
2 × GLB181.1E/KN für TVM

Ergänzende Produkte

AT-VAV-S: Einstellgerät AST20

Kommunikationsschnittstelle

KNX im S-Mode und LTE-Mode
PL-Link (Peripheriebus)

Betriebsarten

Variable Volumenstromregelung: V_min – V_max
Konstantvolumenstromregelung: V

Die Parametrisierung erfolgt bei der werkseitigen Justage des Compactreglers. Die gewünschte Betriebsart und die Volumenströme werden bei der Bestellung im Bestellschlüssel definiert.

Inbetriebnahme

Konfiguration der Schnittstelle mit Einstellgerät oder Inbetriebnahmetool durchführen
Bei Einbau der Volumenstrom-Regelgeräte auf die richtige Zuordnung, den bestellten Volumenströmen entsprechend achten

LK0

Sollwertvorgabe

Das Raum- oder Gebäudeautomationssystem überträgt mit dem KNX-Bus ein Führungssignal
Der aktuelle Volumenstrom-Sollwert ist abhängig vom Führungssignal und den gespeicherten Parametern
Das Führungssignal wird als Prozentwert übertragen und führt zu einem Volumenstrom-Sollwert zwischen V_min und V_max
V_min = 0 und V_max = V_Nenn ermöglicht dem Automatisierungssystem den gesamten Einstellbereich des VVS-Regelgerätes zu nutzen
V_min > 0 und/oder V_max < V_Nenn ergibt einen reduzierten variablen Volumenstrombereich bei höherer Auflösung der Ansteuerung
Mit gleichbleibendem Führungssignal wird ein konstanter Volumenstrom geregelt

Istwertausgabe

Volumenstrom-Istwert und Klappenstellung stehen zur Verfügung

Compactregler GLB181.1E/KN

Versorgungsspannung (Wechselspannung)	24 V AC ± 20 %, 50/60 Hz
Anschlussleistung (Wechselspannung)	Max. 3 VA
Drehmoment	10 Nm
Laufzeit für 90°	125 – 150 s
Kommunikation	KNX, TP1-256 (el. isoliert), Busstromaufnahme 5 mA
Schutzklasse	III (Schutzkleinspannung)
Schutzgrad	IP 54
EG-Konformität	EMV nach 2014/30/EU
Gewicht	0,6 kg

Datenpunkte KNX im S-Mode

Name im Tool ETS	E: Eingang	Flags					Datenpunkttyp				Wertebereich
Name im Tool ETS	A: Ausgang	K	L	S	Ü	A	ID	DPT-Name	Format	Einheit	Wertebereich
Störungsinformation	A	1	0	0	1	0	219.001	_AlarmInfo	6 Byte		[0–255]=Log-Nummer, [0–2]=Alarmpriorität, [0–14]=Application area, [0–4]=Fehlerklasse, [0–7]=Attribute, [0–7]=Störungszustand
Störungszustand	A	1	0	0	1	0	1.005	_Alarm	1 bit		0=Normal, 1=Gestört
Störungsübertragung	E	1	0	1	0	1	1.003	_Enable	1 bit		0=Sperren, 1=Freigeben
Vorgabewert	E	1	0	1	0	1	5.001	_Scaling	1 Byte	%	[0–100], Auflösung 0,4 %
Positions-Istwert	A	1	1	0	1	0	5.001	_Scaling	1 Byte	%	[0–100], Auflösung 0,4 %
Volumenstrom-Istwert	A	1	1	0	1	0	8.010	_Percent_V₁₆	2 Byte	%	–327,68–327,67 %, Auflösung 0,01 %
Volumenstrom-Istwert	A	1	1	0	1	0	14.077	_Value_Volume_Flux	4 Byte	m³/s	Auflösung 1 m³/s
Störung	A	1	1	0	1	0	1.002	_Bool	1 bit		0=Kein Fehler, 1=Fehler
Simulation Vorgabewert	A	1	1	0	1	0	1.002	_Bool	1 bit		0=Kein Fehler, 1=Fehler

K: Kommunikation

L: Lesen

S: Schreiben

Ü: Übertragen

A: Aktualisieren

Downloads

Produktinfos

Produktdatenblatt Regelkomponente XM0-J6

XM0-J6_PD_2023_10_11_DE_de Produktdatenblatt 500 KB pdf

TROX Services

Produktsuche A-Z Informieren Sie sich schnell und einfach.

TROX Easy Product Finder Schnell. Zuverlässig. Innovativ

TROX Brandschutzklappenposter Auf jeden Fall die richtige Brandschutzklappe

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

TECHNISCH NOTWENDIG

Diese Cookies sind zur einwandfreien Funktion unserer Website erforderlich und können nicht deaktiviert werden. In der Regel werden diese Cookies nur als Reaktion auf von Ihnen getätigten Aktionen gesetzt, wie etwa dem Festlegen Ihrer Datenschutzeinstellungen oder dem Füllen des Warenkorbs. Zudem werden sicherheitsrelevante Funktionalitäten oder die Unterstützung über einen eigenen Webchat integriert. Hierzu zählen auch alle Session Cookies von TROX nach Login als Kunde. Sie können Ihren Browser so einstellen, dass diese Cookies blockiert oder Sie über diese Cookies benachrichtigt werden. Einige Bereiche der Website funktionieren dann aber möglicherweise nicht wie vorgesehen.

STATISTIK UND WEBSEITENANALYSE

Diese Cookies ermöglichen, Daten für Statistiken und Analysen zu erfassen, damit TROX die Leistung der besuchten Webseiten messen, technische Probleme erkennen und Ansatzpunkte für Optimierungen finden kann. Sie können von uns oder von Drittanbietern gesetzt werden, deren Dienste wir auf unseren Seiten verwenden. Benutzer helfen dabei beispielsweise auch zu erkennen, welche Seiten am häufigsten oder nur selten genutzt werden oder wie zwischen den Webseiten navigiert wird. Alle Informationen, die von Drittanbietern verwendet werden, sind aggregiert und anonymisiert

Compact, dynamisch

Mit Serviceschnittstelle und Buskommunikation

Anwendung

Beschreibung

Technische Information

Funktion, Technische Daten, Bestellschlüssel, Produktbeziehungen

Varianten, Produktdetails

Analog (Gruner), Analog (Siemens), KNX (Siemens)

Downloads

Produktinfos

Produktdatenblatt Regelkomponente XM0-J6

TROX Services

TECHNISCH NOTWENDIG

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
