X-GRILLE MODULAR

WANDROOSTER VAN ALUMINIUM IN MODULARE UITVOERING - OOK ALS ROOSTERBAND

Individueel design en eenvoudige configuratie. Met meer dan 3000 varianten!

Verschillende designs maken toepassingen mogelijk in representatieve ruimtes en opslaghallen
Snelle en eenvoudige montage bij gebruikelijke bouwkundige situaties door 6 bevestigingsvarianten
Wandrooster voor toe- en afvoerlucht met grootte maatvariatie
Roosterband met speciale eind- en middenstukken mogelijk
Combineerbaar met bekende TROX aanbouwsets
Eenvoudige vervanging van bestaande TROX wandroosters door gelijke inbouwmaten
Selectieprogramma voor technische selectie
Digitale productdata voor BIM

Algemene informatie

Toepassing

Wandrooster als toe- en afvoerrooster

Voor comfort- en industriële toepassing geschikt

Esthetisch element voor opdrachtgevers en architecten met hoge eisen aan architectuur en design

Mengventilatie met gerichte toevoerlucht

Vaste of verstelbare lamellen resp. geperforeerde fronten met verschillende designs maken aanpassingen aan de situatie mogelijk

Voor variabele en constante luchthoeveelheden

Voor toevoerluchttemperatuurverschillen van -12 – +15 K

Voor inbouw in wanden, plafond en rechthoekige luchtkanalen

Speciale kenmerken:

Energie-efficiënte en akoestisch geoptimaliseerde luchtgeleiding
6 Frontraam-opties: S, M, L, A, C, H
Verschillende opties voor inbouw: horizontale lamellen, verticale lamellen en geperforeerd
Lamellen van aluminium extrusieprofielen – instelbare, vaststaande rechte (0°) of vaststaande schuine (15°) uitblaas
Geperforeerd met de mogelijkheid voor ronde of vierkante perforatie
Eenvoudige inbouw met verdekte schroefbevestiging met en zonder inbouwraam, zichtbare schroeven, klemmen of stucframe
Esthetisch frontraam, die bijna egaal in het vlak overgaat
Lineaire optiek – vaste lamellen ideaal voor banduitvoering
Toepassing van bestaande aanbouwsystemen mogelijk
Eenvoudige vervanging van bestaande TROX luchtroosters door gelijke inbouwmaten

Nominale groottes

Rooster

Nominale lengte: 225, 325, 425, 525, 625, 825, 1025, 1225, 1425, 1625, 1825, 2025 mm

Nominale hoogte: 75, 125, 225, 325, 425, 525 mm

Roosterband

Nominale lengte eindstuk: 950 – 2025 mm

Nominale lengte middenstuk: 2000 mm

Nominale hoogte: 75, 125, 225, 325, 425, 525 mm

Andere afmetingen op aanvraag

Uitvoeringen

X-GRILLE modulair

Roosterband

X-GRILLE-modular-E-R: Eindstuk rechts
X-GRILLE-modular-E-L: Eindstuk links
X-GRILLE-modular-M: Middenstuk

Uitvoering lamellen

H: Horizontale lamellen

V: Verticale lamellen

P: Geperforeerd

Uitvoering van het binnenwerk

Lamellen binnenwerken

F0: Vaste lamellen 0°, lamelverdeling 12,5 mm

F15: Vaste lamellen 15°, lamelverdeling 12,5 mm

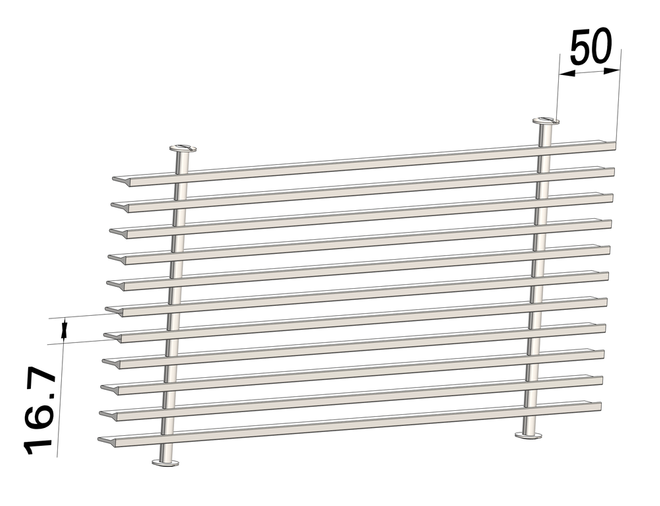

P0: Vaste lamellen 0°, lamelverdeling 16,7 mm

P15: Vaste lamellen 15°, lamelverdeling 16,7 mm

MO: Verstelbare lamellen

Geperforeerde binnenwerken

R: ronde gaten

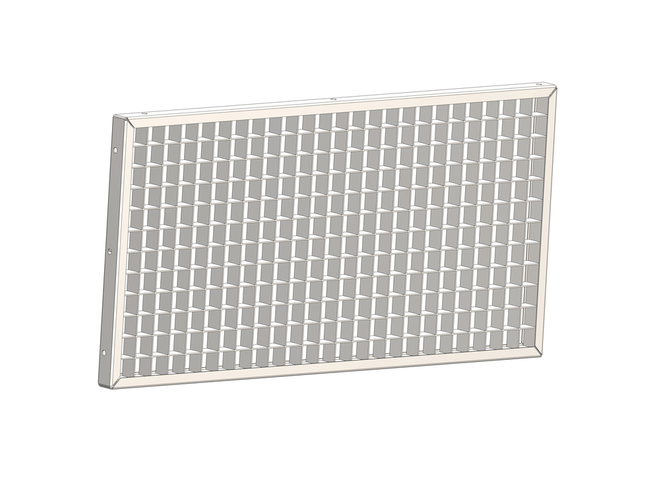

EG: Vierkante gaten

Montageframe

S: Breedte 7 mm (vlak)

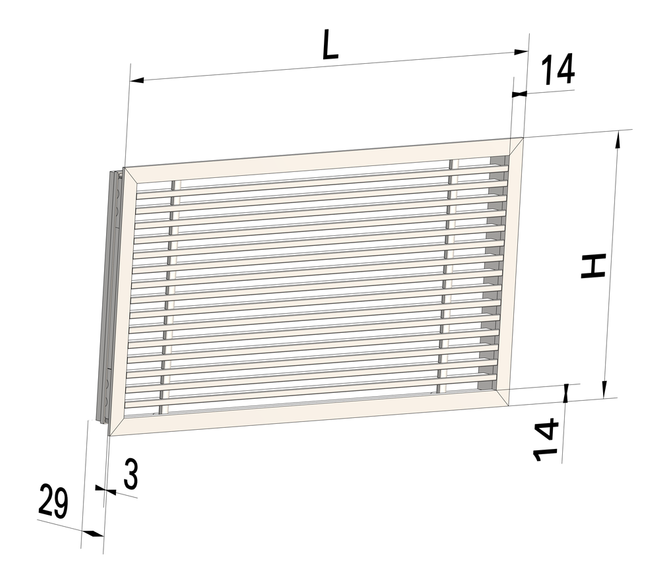

M: Breedte 14 mm (vlak)

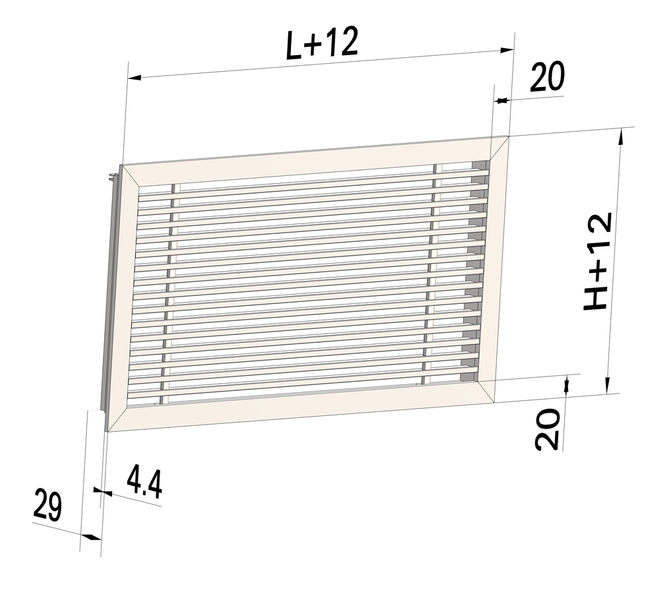

L: Breedte 20 mm (vlak)

A: Breedte 27 mm (schuin)

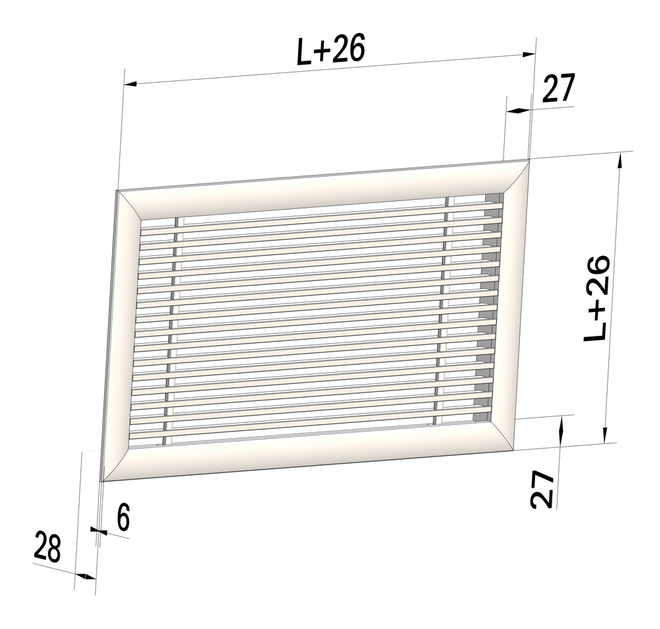

C: Breedte 27 mm (gebogen)

H: Breedte 20 mm (verdekt, 4,7 mm zichtbaar)

Bevestigingen

Geen opgaaf: zonder bevestigingsvariant

VS: Verdekte schroefbevestiging

SP: Verdekte schroefbevestiging zonder inbouwraam

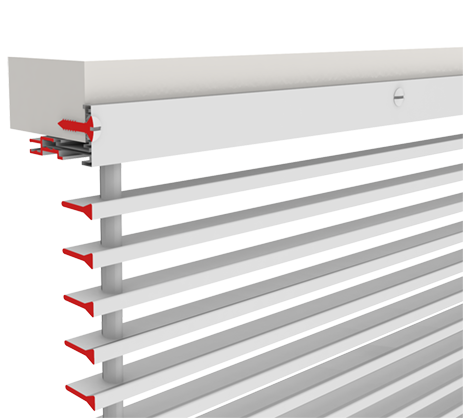

A11: Zichtbare schroefbevestiging

HS: Bevestiging met verdekte schroefbevestiging

CF: Klembevestiging

Aanbouwdelen

A: zonder aanbouwdelen, alleen wandrooster
AG, D, DG: Aanbouwset met inregelklep voor hoeveelheidsinstelling en/of tweede rij lamellen voor richten van luchtstraal van wandroosters

EF: Huis voor grof filter

Toebehoren
Inbouwraam: voor het snel en eenvoudig monteren van wandroosters

Geen opgaaf: zonder inbouwraam

A1: inbouwraam met 12,5 mm overlap (voor frontraam A, C)

B1: inbouwraam met 5,5 mm overlap (voor frontraam L)

C1: inbouwraam zonder overlap (voor frontraam M)

Materialen en afwerking

Frontraam en lamellen van aluminium

Geperforeerd binnenwerk van verzinkt staalplaat

Roosterbinnenwerk met vierkante gaten van aluminium

Verbindingselementen en eindkappen van de verstelbare lamellen van speciale kunststof met een hoge thermische bestendigheid, brandbaarheid volgens UL 94, V-0

Verticale profielen van aluminium

Inbouwraam van verzinkt staalplaat

Frontraam en lamellen geanodiseerd, E6-C-0, naturel

Frame en vierkante perforatie binnenwerk geanodiseerd, E6-C-0, naturel

Geperforeerd binnenwerk gepoedercoat, RAL9010 GE50

P1: Frontraam en binnenwerk met gepoedercoat, kleur volgens RAL Classic

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135

Onderhoud

Onderhoudsarm, door de constructie en gekozen materialen ongevoelig voor slijtage

Controle en reiniging volgens VDI 6022

Technische informatie

FUNCTIE, TECHNISCHE GEGEVENS, BESTEKOMSCHRIJVING, BESTELSLEUTEL

Schematische weergave wandrooster met horizontale lamellen

1 Frontraam L
2 Bevestiging A11 (in het werk)
3 Binnenwerk H-F0
4 Aanbouwdeel AG





Wandroosters zijn luchtroosters voor toevoer en afvoer in luchtbehandelingsinstallaties. Zij voeren de lucht toe in de ruimte.

Met wandroosters met verstelbare lamellen kan de uitblaasrichting aangepast worden. Het resultaat is mengventilatie voor comfort- en industrie met goede doorspoeling. Door inductie neemt de luchtsnelheid van de luchtstraal met toenemende afstand van het rooster af. De afstand, waarbij de luchtsnelheid een bepaalde waarde bereikt heeft (bijvoorbeeld 0,2 m/s), wordt worp genoemd. De luchtstraal van wandroosters, die dicht bij het plafond geplaatst zijn, heeft door het plafondeffect een grotere worp dan een vergelijkbare vrije luchtstraal (zonder plafondeffect).

Voor afzonderlijke roosters, meerdere roosters met bepaalde tussenafstanden en roosterbanden gelden verschillende worpen.

Bij koeling moet rekening gehouden worden met vallen van de luchtstraal in de leefzone, een effect dat met toenemend toevoertemperatuurverschil en afnemende uitblaassnelheid groter wordt. Bij verwarming zal de luchtstraal stijgen. Dat heeft geen nadelige invloed op de luchtsnelheid in de leefzone, echter mogelijk wel op de doorspoeling van de ruimte.

Nominale grootten	225 × 75 – 2025 × 525 mm
Minimale luchthoeveelheid	11 – 1013 l/s of 40 – 3647 m³/h
Maximale luchthoeveelheid	65 – 4370 l/s of 234 – 15732 m³/h
Toevoerluchttemperatuurverschil	-12 – 15 K

Luchthoeveelheden van afzonderlijke roosters (ongedeelde uitvoering) voor toevoerlucht.

De luchttechnische en akoestische van de verschillende varianten is mogelijk met het selectieprogramma Easy Product Finder.

H-F0/F15: Horizontale lamellen – vaststaand

Geometrisch vrije doorlaat A_geo [m²]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,006	0,009	0,013	0,016	0,019	0,025	0,032	0,038	0,045	0,051	0,058	0,064
125	0,011	0,017	0,023	0,029	0,035	0,047	0,059	0,071	0,083	0,095	0,106	0,118
225	0,022	0,033	0,045	0,056	0,067	0,09	0,113	0,136	0,158	0,181	0,204	0,227
325		0,049	0,066	0,083	0,1	0,133	0,167	0,201	0,234	0,268	0,302	0,335
425					0,132	0,176	0,221	0,266	0,31	0,355	0,399	0,444
525							0,275	0,33	0,386	0,442	0,497	0,553

Effectief uitblaasoppervlak (Toevoer) A_eff [m²]: H-F0

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,008	0,011	0,015	0,019	0,022	0,029	0,036	0,043	0,05	0,058	0,065	0,072
125	0,014	0,021	0,027	0,034	0,04	0,053	0,066	0,079	0,093	0,106	0,119	0,132
225	0,026	0,039	0,051	0,064	0,076	0,101	0,126	0,152	0,177	0,202	0,227	0,252
325		0,057	0,076	0,094	0,113	0,15	0,187	0,224	0,261	0,298	0,334	0,371
425					0,149	0,198	0,247	0,296	0,345	0,393	0,442	0,491
525							0,307	0,368	0,429	0,489	0,55	0,611

Effectief uitblaasoppervlak (Toevoer) A_eff [m²]: H-F15

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,007	0,011	0,014	0,017	0,021	0,027	0,034	0,041	0,047	0,054	0,06	0,067
125	0,013	0,019	0,025	0,031	0,037	0,049	0,061	0,073	0,086	0,098	0,11	0,122
225	0,024	0,036	0,047	0,059	0,07	0,093	0,116	0,139	0,162	0,185	0,208	0,231
325		0,052	0,069	0,086	0,103	0,137	0,171	0,205	0,239	0,273	0,307	0,341
425					0,136	0,181	0,226	0,271	0,316	0,361	0,406	0,45
525							0,281	0,337	0,393	0,448	0,504	0,56

Effectief uitblaasoppervlak (Afvoer) A_eff [m²]: H-F0

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,011	0,015	0,02	0,025	0,03	0,039	0,049	0,059	0,068	0,078	0,087	0,097
125	0,019	0,027	0,036	0,045	0,053	0,07	0,088	0,105	0,122	0,139	0,156	0,174
225	0,035	0,051	0,067	0,084	0,1	0,132	0,165	0,197	0,23	0,262	0,295	0,327
325		0,075	0,099	0,122	0,146	0,194	0,242	0,29	0,337	0,385	0,433	0,481
425					0,193	0,256	0,319	0,382	0,445	0,508	0,571	0,634
525							0,396	0,474	0,553	0,631	0,709	0,788

Effectieve oppervlakte (Afvoer) A_eff [m²]: H-F15

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,011	0,016	0,02	0,025	0,03	0,04	0,05	0,059	0,069	0,079	0,088	0,098
125	0,019	0,027	0,036	0,044	0,053	0,07	0,087	0,105	0,122	0,139	0,156	0,173
225	0,034	0,051	0,067	0,083	0,099	0,131	0,163	0,195	0,228	0,26	0,292	0,324
325		0,074	0,097	0,121	0,145	0,192	0,239	0,286	0,333	0,38	0,428	0,475
425					0,19	0,252	0,315	0,377	0,439	0,501	0,563	0,625
525							0,39	0,468	0,545	0,622	0,699	0,776

H-P0/F15: horizontale lamellen – vaststaand

Geometrisch vrije doorlaat A_geo [m²]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,007	0,011	0,015	0,018	0,022	0,03	0,037	0,045	0,052	0,06	0,067	0,075
125	0,013	0,021	0,027	0,035	0,041	0,055	0,069	0,083	0,098	0,112	0,126	0,14
225	0,026	0,04	0,053	0,067	0,08	0,107	0,134	0,161	0,188	0,215	0,242	0,269
325		0,059	0,078	0,099	0,118	0,159	0,199	0,239	0,279	0,319	0,359	0,399
425					0,157	0,21	0,263	0,317	0,37	0,423	0,476	0,529
525							0,328	0,394	0,46	0,527	0,593	0,659

Effectief uitblaasoppervlak (Toevoer) A_eff [m²]: H-P0

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,01	0,014	0,018	0,023	0,027	0,036	0,044	0,053	0,062	0,07	0,079	0,088
125	0,016	0,023	0,031	0,038	0,045	0,06	0,074	0,089	0,104	0,118	0,133	0,148
225	0,028	0,042	0,055	0,068	0,081	0,108	0,135	0,161	0,188	0,214	0,241	0,267
325		0,06	0,079	0,098	0,118	0,156	0,195	0,233	0,272	0,31	0,349	0,387
425					0,154	0,204	0,255	0,305	0,356	0,406	0,456	0,507
525							0,315	0,377	0,44	0,502	0,564	0,627

Effectief uitblaasoppervlak (Toevoer) A_eff [m²]: H-P15

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,01	0,014	0,018	0,022	0,027	0,035	0,044	0,052	0,061	0,07	0,078	0,087
125	0,015	0,023	0,03	0,037	0,044	0,058	0,072	0,086	0,101	0,115	0,129	0,143
225	0,027	0,04	0,053	0,065	0,078	0,103	0,129	0,154	0,18	0,205	0,231	0,256
325		0,057	0,075	0,094	0,112	0,149	0,186	0,222	0,259	0,296	0,333	0,369
425					0,146	0,194	0,242	0,29	0,338	0,386	0,434	0,482
525							0,299	0,358	0,418	0,477	0,536	0,595

Effectieve oppervlakte (Afvoer) A_eff [m²]: H-P0

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,012	0,017	0,023	0,028	0,033	0,044	0,054	0,065	0,076	0,086	0,097	0,108
125	0,02	0,029	0,037	0,046	0,055	0,073	0,091	0,109	0,127	0,145	0,163	0,181
225	0,035	0,051	0,067	0,084	0,1	0,132	0,165	0,197	0,229	0,262	0,294	0,327
325		0,074	0,097	0,121	0,144	0,191	0,238	0,285	0,332	0,379	0,426	0,473
425					0,189	0,25	0,312	0,373	0,434	0,496	0,557	0,619
525							0,385	0,461	0,537	0,613	0,689	0,765

Effectieve oppervlakte (Afvoer) A_eff [m²]: H-P15

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,012	0,018	0,023	0,028	0,034	0,045	0,056	0,066	0,077	0,088	0,099	0,11
125	0,02	0,029	0,038	0,047	0,056	0,074	0,092	0,11	0,128	0,146	0,164	0,182
225	0,035	0,051	0,067	0,083	0,1	0,132	0,164	0,197	0,229	0,261	0,294	0,326
325		0,073	0,097	0,12	0,143	0,19	0,237	0,283	0,33	0,377	0,424	0,47
425					0,187	0,248	0,309	0,37	0,431	0,492	0,553	0,614
525							0,382	0,457	0,532	0,608	0,683	0,759

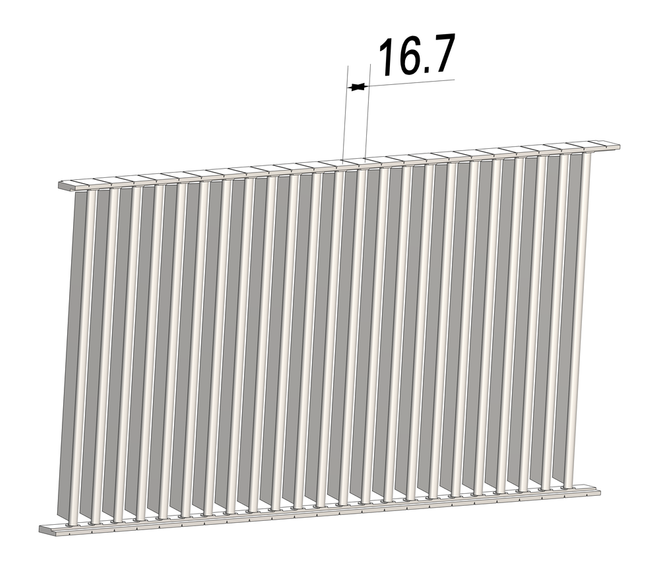

V-MO: Verticale lamellen – verstelbaar

Geometrisch vrije oppervlakte A_geo [m²]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,007	0.01	0,014	0,017	0.02	0,027	0,034	0,041	0,048	0,055	0,061	0,068
125	0,014	0.021	0,028	0,034	0.041	0,055	0,069	0.082	0,096	0,11	0,123	0,137
225	0.028	0,041	0,055	0,069	0,083	0,11	0,137	0,165	0,192	0,22	0,247	0,275
325		0,062	0,083	0,103	0,124	0,165	0,206	0,248	0,289	0,33	0,371	0,412
425					0,165	0,22	0,275	0,33	0,385	0,44	0,495	0,55
525							0,341	0,409	0,477	0,545	0,613	0,681

Effectief uitblaasoppervlak (Toevoer) A_eff [m²]: V-MO

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,01	0,014	0,019	0,023	0,027	0,036	0,045	0,053	0,062	0,071	0,08	0,088
125	0,016	0,024	0,031	0,038	0,046	0,061	0,075	0,09	0,105	0,12	0,135	0,149
225	0,029	0,042	0,056	0,069	0,083	0,11	0,137	0,164	0,191	0,218	0,245	0,272
325		0,061	0,081	0,1	0,12	0,159	0,198	0,237	0,276	0,315	0,354	0,394
425					0,157	0,208	0,259	0,311	0,362	0,413	0,464	0,516
525							0,321	0,384	0,447	0,511	0,574	0,638

Effectief aanzuigoppervlak (Afvoer) A_eff [m²]: V-MO

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,012	0,017	0,022	0,027	0,032	0,042	0,053	0,063	0,073	0,084	0,094	0,104
125	0,019	0,028	0,037	0,045	0,054	0,071	0,089	0,106	0,124	0,141	0,159	0,176
225	0,034	0,05	0,066	0,082	0,098	0,129	0,161	0,193	0,224	0,256	0,288	0,32
325		0,072	0,095	0,118	0,141	0,187	0,233	0,279	0,325	0,371	0,417	0,463
425					0,185	0,245	0,305	0,365	0,426	0,486	0,546	0,606
525							0,377	0,452	0,526	0,601	0,675	0,75

H-MO: Horizontale lamellen – verstelbaar

Geometrische vrije doorlaat A_geo [m²]

H/L	225	325	425	525	625	825	1025	1225
125	0,014	0,021	0,029	0,035	0,043	0,057	0,071	0,085
225	0,027	0,041	0,055	0,068	0,082	0,109	0,137	0,165
325		0,061	0,082	0,101	0,122	0,162	0,203	0,244
425					0,161	0,214	0,269	0,324
525							0,335	0,403

Effectief uitblaasoppervlak (Toevoer) A_eff [m²]: H-MO

H/L	225	325	425	525	625	825	1025	1225
125	0,015	0,022	0,029	0,036	0,043	0,057	0,07	0,084
225	0,027	0,04	0,053	0,066	0,079	0,105	0,131	0,157
325		0,059	0,078	0,097	0,116	0,154	0,192	0,23
425					0,152	0,202	0,252	0,302
525							0,313	0,375

Effectief aanzuigoppervlak (Afvoer) A_eff[m²]: H-MO

H/L	225	325	425	525	625	825	1025	1225
125	0,019	0,028	0,037	0,045	0,054	0,072	0,089	0,107
225	0,035	0,051	0,068	0,084	0,1	0,133	0,165	0,198
325		0,075	0,098	0,122	0,146	0,194	0,241	0,289
425					0,192	0,254	0,317	0,38
525							0,393	0,471

P-R: Binnenwerk geperforeerd – ronde gaten

Geometrisch vrije doorlaat A_geo [m²]

H/L	225	325	425	525	625	825	1025	1225
125	0,009	0,014	0,018	0,023	0,027	0,036	0,046	0,055
165	0,013	0,019	0,025	0,032	0,038	0,051	0,064	0,077
225	0,018	0,027	0,036	0,046	0,055	0,073	0,091	0,11
325		0,041	0,055	0,068	0,082	0,11	0,137	0,165
425					0,11	0,146	0,183	0,22
525							0,229	0,275

P-EG: Binnenwerk geperforeerd – vierkante gaten

Geometrisch vrije doorlaat A_geo [m²]

H/L	225	325	425	525	625	825	1025	1225
125	0,018	0,027	0,035	0,044	0,053	0,071	0,089	0,107
165	0,025	0,037	0,05	0,062	0,075	0,1	0,125	0,15
225	0,035	0,053	0,071	0,089	0,107	0,143	0,179	0,215
325		0,08	0,107	0,134	0,161	0,215	0,268	0,322
425					0,214	0,286	0,358	0,43
525							0,448	0,538

Deze bestekomschrijving beschrijft de algemene eigenschappen van het product. Teksten voor varianten genereert het selectieprogramma Easy Product Finder.

Bestekomschrijving

Aluminium wandroosters met rechthoekige vorm en verschillende flensprofielen. Wand-, koof- en kanaalmontage met of zonder inbouwraam. Getest en toegelaten voor toe- en afvoer in luchtbehandelingsinstallaties. Alle varianten met identieke installatiegrootte - hoge flexibiliteit in ontwerp- en bouwfase. Geluidvermogen van het gemeten geluid volgens EN ISO 5135. Online-selectiesoftware met project berekening en resultaat: technische gegevens en tekeningen. BIM-Data in gangbare formaten beschikbaar. Wandroosters met project-design – My Grille Design – als optie. Verpakking volgens hygiëne-eisen VDI 6022.

Speciale kenmerken:

Energie-efficiënte en akoestisch geoptimaliseerde luchtgeleiding
6 Frontraam-opties: S, M, L, A, C, H
Verschillende opties voor inbouw: horizontale lamellen, verticale lamellen en geperforeerd
Lamellen van aluminium extrusieprofielen – instelbare, vaststaande rechte (0°) of vaststaande schuine (15°) uitblaas
Geperforeerd met de mogelijkheid voor ronde of vierkante perforatie
Eenvoudige inbouw met verdekte schroefbevestiging met en zonder inbouwraam, zichtbare schroeven, klemmen of stucframe
Esthetisch frontraam, die bijna egaal in het vlak overgaat
Lineaire optiek – vaste lamellen ideaal voor banduitvoering
Toepassing van bestaande aanbouwsystemen mogelijk
Eenvoudige vervanging van bestaande TROX luchtroosters door gelijke inbouwmaten

Materialen en afwerking

Frontraam en lamellen van aluminium

Frontraam en lamellen geanodiseerd, E6-C-0, naturel

Verbindingselementen en eindkappen van de verstelbare lamellen van speciale kunststof met een hoge thermische bestendigheid, brandbaarheid volgens UL 94, V-0

Verticale profielen van aluminium

Geperforeerde plaat van verzinkt staalplaat

P1: Frontraam, lamellen en geperforeerde plaat gepoedercoat, kleur volgens RAL Classic

Technische gegevens

Nominale grootten: 225 × 75 – 2025 × 525 mm
Roosterband: hoogte 75 – 525 mm
Minimale luchthoeveelheid (Toevoer): 11 – 1013 l/s of 40 – 3647 m³/h
Maximale luchthoeveelheid (Toevoer), bij LWA maximaal 40 dB(A) zonder aanbouwdelen: 65 – 4370 l/s of 234 – 15732 m³/h
Toevoerluchttemperatuurverschil: -12 – +15 K

X-GRILLE-modular

–

L × H

P1 – RAL …

1 Serie

X-GRILLE-modular

2 Uitvoering binnenwerk
H Horizontale lamellen
V Verticale lamellen
P Geperforeerde plaat

3 Uitvoering van het binnenwerk

Lamellen:

F0 Vaste lamellen 0, lamelverdeling 12,5 mm
F15 Vaste lamellen 15, lamelverdeling 12,5 mm
P0 Vaste lamellen 0, lamelverdeling 16,7 mm
P15 Vaste lamellen 15, lamelverdeling 16,7 mm
MO Verstelbare lamellen

Geperforeerd:
R Ronde gaten
EG Vierkante gaten

4 Frontramen
Geen opgaaf: zonder
S klein
M Medium

L groot
A Schuin
C Gebogen
H verdekt

5 Bevestiging
Geen opgaaf: zonder
VS Verdekte schroefbevestiging
SP Verdekte schroefbevestiging zonder inbouwraam
A11 Zichtbare schroefbevestiging
HS Montage met verdekte schroefbevestiging
CF Klembevestiging

6 Afmetingen
L: 225 – 2025
H: 75 – 525

7 Aanbouwdelen
A Zonder (alleen frontrooster)
AG Regelklep, lamellen tegengesteld gekoppeld
D Straalsturing, lamellen 90° gedraaid t.o.v. frontlamellen, apart in te stellen
DG D in combinatie met AG
AS Instelschuif
EF Grof filter

8 Inbouwraam
Geen vermelding: zonder
A1 Inbouwraam 12,5 mm (voor frontraam A en C)
B1 Inbouwraam 5,5 mm (voor frontraam L)
C1 Inbouwraam verdiept 0 mm (voor frontraam M)

9 Oppervlak
Geen opgaaf: geanodiseerd, E6-C-0, naturel
P1 Gepoedercoat, RAL CLASSIC kleur opgeven

Glansgraad:
RAL9010 50 %
RAL 9006 30 %
Alle andere RAL-kleuren 70 %

Bestelvoorbeeld: X-GRILLE-modular -H-F0-L-VS/625×325/AG/A1/P1-RAL 9016

Uitvoering lamellen	Horizontale lamellen
Roosteruitvoering	vaste lamellen 0, verdeling 12,5 mm
Montageframe	groot
Bevestiging	Verdekte schroefbevestiging
Nominale grootte	625 × 325 mm
Aanbouwdelen	Regelklep, lamellen tegengesteld gekoppeld
Inbouwraam	12,5 mm
Oppervlak	RAL 9016, verkeerswit, glansgraad70 %

X-GRILLE-modular

–

L × H

P1 – RAL …

1 Serie
X-GRILLE-modular Roosterband

2 Profiel
E Eindstuk
M Middenstuk

3 Eindstuk
Alleen voor eindstuk aangeven
R Eindstuk rechts
L Eindstuk links

4 Uitvoering binnenwerk
H Horizontale lamellen
V Verticale lamellen
P Geperforeerde plaat

5 Uitvoering binnenwerk
Lamellen:
F0 Vaste lamellen 0, lamelverdeling 12,5 mm

F15 Vaste lamellen 15, lamelverdeling 12,5 mm
P0 Vaste lamellen 0, lamelverdeling 16,7 mm
P15 Vaste lamellen 15, lamelverdeling 16,7 mm
MO Verstelbare lamellen

6 Frontramen
S klein
M Medium
L groot
A Schuin
C Gebogen
H verdekt

7 Bevestiging
Geen vermelding: zonder
VS Verdekte schroefbevestiging
SP Verdekte schroefbevestiging zonder inbouwraam
A11 Zichtbare schroefbevestiging
HS Montage met verdekte schroefbevestiging
CF Klembevestiging

8 Afmetingen
Eindstuk
L: 950 – 2025
H: 75 – 525

Middenstuk
L: 2000
H: 75 – 525

9 Aanbouwdelen
A Zonder (Alleen frontrooster)
AG Regelklep, lamellen tegengesteld gekoppeld
D Straalsturing, lamellen 90° gedraaid t.o.v. frontlamellen, apart in te stellen
DG D in combinatie met AG
AS Instelschuif
EF Grof filter

10 Inbouwraam
Geen vermelding: zonder

A1 Inbouwraam 12,5 mm (voor frontraam A en C)
B1 Inbouwraam 5,5 mm (voor frontraam L)
C1 Inbouwraam verdiept 0 mm (voor frontraam M)

11 Oppervlak
Geen opgaaf: geanodiseerd E6-C-0, naturel
P1 Gepoedercoat, RAL CLASSIC kleur opgeven

Glansgraad:
RAL 9010 50 %
RAL 9006 30 %
Alle andere RAL-kleuren 70 %

UITVOERINGEN, GEWICHTEN & AFMETINGEN

Bevestiging -VS

Verdekte schroefbevestiging (achteraanzicht).

Frontraam -S

Het totale gewicht van de X-GRILLE MODULAR is de som van de afzonderlijke gewichten van de onderdelen:

m tot = m binnenwerk + m frontraam + m aanbouwdeel

Gewichten binnenwerk horizontale lamellen [kg]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,08	0,12	0,16	0,19	0,24	0,31	0,39	0,47	0,55	0,63	0,7	0,78
125	0,18	0,27	0,36	0,45	0,55	0,73	0,91	1,09	1,27	1,45	1,63	1,81
225	0,39	0,58	0,78	0,97	1,17	1,55	1,94	2,33	2,71	3,1	3,49	3,87
325		0,89	1,19	1,48	1,78	2,38	2,97	3,56	4,16	4,75	5,34	5,93
425					2,4	3,2	4	4,8	5,6	6,4	7,2	8
525							5,03	6,04	7,04	8,05	9,05	10,06

Gewichten binnenwerk verticale lamellen [kg]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,11	0,17	0,23	0,28	0,34	0,46	0,57	0,69	0,8	0,92	1,04	1,15
125	0,2	0,31	0,42	0,53	0,64	0,85	1,07	1,28	1,5	1,71	1,93	2,15
225	0,39	0,6	0,81	1,01	1,22	1,64	2,05	2,47	2,89	3,3	3,72	4,13
325		0,89	1,19	1,5	1,81	2,43	3,04	3,66	4,27	4,89	5,5	6,12
425					2,4	3,21	4,03	4,85	5,66	6,48	7,29	8,11
525							5,08	6,1	7,13	8,16	9,19	10,21

Gewichten binnenwerk geperforeerd [kg]

H/L	225	325	425	525	625	825	1025	1225
75	0,08	0,12	0,16	0,19	0,23	0,3	0,38	0,45
125	0,14	0,2	0,26	0,32	0,38	0,5	0,62	0,74
225	0,24	0,35	0,46	0,57	0,67	0,89	1,1	1,32
325		0,51	0,66	0,82	0,97	1,28	1,59	1,9
425					1,27	1,67	2,07	2,48
525							2,56	3,05

Gewichten frontraam S, M [kg]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,14	0,18	0,21	0,25	0,29	0,37	0,45	0,52	0,6	0,68	0,76	0,84
125	0,18	0,21	0,25	0,29	0,33	0,41	0,49	0,56	0,64	0,72	0,8	0,87
225	0,21	0,25	0,29	0,33	0,37	0,45	0,53	0,6	0,68	0,76	0,84	0,91
325		0,29	0,33	0,37	0,41	0,49	0,56	0,64	0,72	0,8	0,87	0,95
425					0,45	0,53	0,6	0,68	0,76	0,84	0,91	0,99
525							0,64	0,72	0,8	0,87	0,95	1,03

Gewichten frontraam L, A, C, H [kg]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,22	0,27	0,32	0,38	0,43	0,54	0,64	0,75	0,86	0,97	1,07	1,18
125	0,26	0,32	0,37	0,42	0,48	0,58	0,69	0,8	0,91	1,01	1,12	1,23
225	0,32	0,37	0,42	0,48	0,53	0,64	0,75	0,85	0,96	1,07	1,17	1,28
325		0,42	0,48	0,53	0,58	0,69	0,8	0,91	1,01	1,12	1,23	1,34
425					0,64	0,75	0,85	0,96	1,07	1,17	1,28	1,39
525							0,91	1,01	1,12	1,23	1,34	1,44

Gewichten aanbouwdeel AG [kg]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,4	0,5	0,7	0,8	1,0	1,3	1,6	1,9	2,2	2,5	2,8	3,1
125	0,5	0,6	0,8	1,0	1,2	1,5	1,9	2,3	2,6	2,9	3,2	3,6
225	0,7	0,9	1,1	1,4	1,6	2,1	2,5	3,0	3,5	4,0	4,4	4,8
325		1,2	1,4	1,7	2,0	2,6	3,2	3,8	4,3	4,9	5,5	6,1
425					2,5	3,2	3,9	4,6	5,4	6,1	6,8	7,5
525							4,5	5,3	6,4	7,1	7,8	8,6

Gewichten aanbouwdeel DG [kg]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,4	0,6	0,8	0,9	1,1	1,5	1,8	2,1	2,4	2,8	3,2	3,5
125	0,6	0,8	1	1,2	1,5	1,9	2,4	2,8	3,2	3,6	4,1	4,6
225	0,8	1,2	1,5	1,8	2,2	2,8	3,5	4,1	4,7	5,3	6,0	6,7
325		1,6	2	2,4	2,9	3,7	4,6	5,5	6,2	7,0	7,9	8,8
425					3,6	4,6	5,7	6,8	7,7	8,7	9,8	10,9
525							6,8	8,1	9,1	10,1	11,4	12,9

Gewichten aanbouwdeel D [kg]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,2	0,3	0,4	0,4	0,5	0,7	0,9	1,0	1,1	1,3	1,5	1,7
125	0,3	0,4	0,5	0,6	0,7	0,9	1,2	1,4	1,5	1,7	2,0	2,3
225	0,4	0,6	0,7	0,9	1	1,4	1,7	2	2,2	2,6	3,0	3,3
325		0,7	0,9	1,2	1,4	1,8	2,2	2,7	3,0	3,4	3,8	4,2
425					1,7	2,3	2,8	3,3	3,7	4,3	4,9	5,4
525							3,3	4,0	4,4	5,1	5,7	6,3

Gewichten aanbouwdeel AS [kg]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,3	0,4	0,5	0,6	0,7	0,9	1,1	1,3	1,5	1,7	1,9	2,1
125	0,4	0,6	0,8	0,9	1,1	1,4	1,8	2,1	2,4	2,7	3,0	3,4
225	0,8	1,0	1,3	1,6	1,9	2,5	3,0	3,6	4,1	4,7	5,3	5,8
325		1,5	1,9	2,3	2,7	3,5	4,3	5,1	5,8	6,6	7,4	8,2
425					3,8	4,9	6,0	7,2	8,2	9,3	10,4	11,5
525							7,3	8,7	10,5	11,8	13,0	14,1

PRODUCTDETAILS

Inbouwopening wandrooster

Inbouwopening met inbouwraam -A1 en -B1 voor bevestiging VS:
L = Bestellengte van het wandrooster L
H = Bestelhoogte van het wandrooster H

Equivalence criteria

Vergelijk – actuele roosters en X-Grille modular
Serie	Uitvoering binnenwerk	Roosteruitvoering	Montageframe	X-GRILLE Type	Uitvoering binnenwerk	Roosteruitvoering	Montageframe
ASL	horizontaal	verstelbaar	schuin	X-GRILLE modulair	H	MO	A
AT	horizontaal				H
VAT	Verticaal				V
AH	horizontaal	vaststaand, 0º verdeling 12,5 mm	vlak		H	F0	L
		vaststaand, 15º verdeling 12,5 mm				F15
		vaststaand, 0º verdeling 16,7 mm				P0
		vaststaand, 15º verdeling 16,7 mm				P15
	Verticaal	vaststaand, 0º verdeling 12,5 mm			V	F0
		vaststaand, 15º verdeling 12,5 mm				F15
		vaststaand, 0º verdeling 16,7 mm				P0
		vaststaand, 15º verdeling 16,7 mm				P15
AEH11	horizontaal	vaststaand, 0º verdeling 12,5 mm	Zonder		H	F0	M
		vaststaand, 15º verdeling 12,5 mm				F15
		vaststaand, 0º verdeling 16,7 mm				P0
		vaststaand, 15º verdeling 16,7 mm				P15
	Verticaal	vaststaand, 0º verdeling 12,5 mm			V	F0
		vaststaand, 15º verdeling 12,5 mm				F15
		vaststaand, 0º verdeling 16,7 mm				P0
		vaststaand, 15º verdeling 16,7 mm				P15
AEH	horizontaal	vaststaand, 0º verdeling 12,5 mm			H	F0	S
		vaststaand, 15º verdeling 16,7 mm				F15
		vaststaand, 0º verdeling 16,7 mm				P0
		vaststaand, 15º verdeling 16,7 mm				P15
	Verticaal	vaststaand, 0º verdeling 12,5 mm			V	F0
		vaststaand, 15º verdeling 12,5 mm				F15
		vaststaand, 0º verdeling 16,7 mm				P0
		vaststaand, 15º verdeling 16,7 mm				P15
EF	horizontaal	vaststaand, 0º verdeling 12,5 mm			H	F0	-
		vaststaand, 15º verdeling 12,5 mm				F15
		vaststaand, 0º verdeling 16,7 mm				P0
		vaststaand, 15º verdeling 16,7 mm				P15
	Verticaal	vaststaand, 0º verdeling 12,5 mm			V	F0
		vaststaand, 15º verdeling 12,5 mm				F15
		vaststaand, 0º verdeling 16,7 mm				P0
		vaststaand, 15º verdeling 16,7 mm				P15
ATLF	horizontaal	vaststaand, 45º	schuin		H	MO	A
ATLF	Verticaal	vaststaand, 45º			V
AR	horizontaal	vaststaand, 45º			H
VAR	Verticaal	vaststaand, 45º			V
AE	Geperforeerde plaat	vierkante gaten			P	EG
GLB		ronde gaten				R
AEP		vierkante gaten				EG	S
AHP	horizontaal	vaststaand, 0º verdeling 12,5 mm	klein		H	F0
		vaststaand, 15º verdeling 12,5 mm				F15
		vaststaand, 0º verdeling 16,7 mm				P0
		vaststaand, 15º verdeling 16,7 mm				P15
AH		vaststaand, 0º verdeling 12,5 mm	vlak	X-GRILLE modular-E/M		F0	L
		vaststaand, 15º verdeling 12,5 mm				F15
		vaststaand, 0º verdeling 16,7 mm				P0
		vaststaand, 15º verdeling 16,7 mm				P15
VAT	Verticaal	verstelbaar	schuin		V	MO	A
VAR	Verticaal	vaststaand, 45º	schuin		V	MO	A

Inbouwsituatie

Inbouw in wanden, plafond en rechthoekige luchtkanalen
Aanbevolen montage met inbouwraam
Voor inbouw zonder inbouwraam het frontraam met verdekte schroefbevestiging, zichtbare schroeven, verdekte schroeven of muurankers bevestigen

Inregelen

Als meerdere wandroosters op een luchtkanaal worden aangesloten, is inregelen van luchthoeveelheden nodig.

AG: Inregelklep met contra roterende lamellen, verstelbaar en met schroef geborgd
AS: Inregelschuif, verstelbaar en met schroef geborgd

Spreiding van luchtstraal

Verstelbare lamellen: lamellen afzonderlijk of gekoppeld afhankelijk van de situatie instellen
D, DG: richten van luchtstraal, 90° gedraaid ten opzichte van frontlamellen, afzonderlijk afhankelijk van situatie instellen

Downloads

Productinformatie

Productdocumentatie X-GRILLE modular

X-GRILLE-modular_PD_2021_05_26_DE_nl Productdocumentatie 1,5 MB pdf

Broschures

Productoverzicht X-GRILLE modular

PO_2022_02_X_GRILLE_modular_DE_nl_web Productoverzicht 370 KB pdf
The aluminium ventilation grille for all cases - X-GRILLE modular

SF_2021_04_X-GRILLE_modular_DE_en_web Brochure 890 KB pdf

Handleidingen

Montage-instructie X-GRILLE-modular

X-GRILLE_modular_IM_A00000087558_V3_2024_12_NL_nl Montage-instructie 1,5 MB pdf

Contact

Bedankt voor uw bericht!

Uw aanbeveling is verzonden naar de ontvanger.

Contact

Wij zijn er om u te helpen.

Wilt u het onderwerp van uw aanvraag en uw contactgegevens specificeren a.u.b.
Tel.: +32 (0) 2/522 07 80

Contact

Bedankt voor uw bericht!

Uw aanvraag is door ons ontvangen en wordt behandeld.
Onze afdeling voor service-aanvragen zal op korte termijn contact met u opnemen.
Voor algemene vragen over producten en diensten kunt u ons ook bereiken op:
Tel.: +32 (0) 2/522 07 80

Contact

Wij zijn er om u te helpen.

Wilt u het onderwerp van uw aanvraag en uw contactgegevens specificeren a.u.b.
Tel.: +32 (0) 2/522 07 80

Contact

Bedankt voor uw bericht!

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,4	0,5	0,7	0,8	1,0	1,3	1,6	1,9	2,2	2,5	2,8	3,1
125	0,5	0,6	0,8	1,0	1,2	1,5	1,9	2,3	2,6	2,9	3,2	3,6
225	0,7	0,9	1,1	1,4	1,6	2,1	2,5	3,0	3,5	4,0	4,4	4,8
325		1,2	1,4	1,7	2,0	2,6	3,2	3,8	4,3	4,9	5,5	6,1
425					2,5	3,2	3,9	4,6	5,4	6,1	6,8	7,5
525							4,5	5,3	6,4	7,1	7,8	8,6

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,2	0,3	0,4	0,4	0,5	0,7	0,9	1,0	1,1	1,3	1,5	1,7
125	0,3	0,4	0,5	0,6	0,7	0,9	1,2	1,4	1,5	1,7	2,0	2,3
225	0,4	0,6	0,7	0,9	1	1,4	1,7	2	2,2	2,6	3,0	3,3
325		0,7	0,9	1,2	1,4	1,8	2,2	2,7	3,0	3,4	3,8	4,2
425					1,7	2,3	2,8	3,3	3,7	4,3	4,9	5,4
525							3,3	4,0	4,4	5,1	5,7	6,3

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,4	0,5	0,7	0,8	1,0	1,3	1,6	1,9	2,2	2,5	2,8	3,1
125	0,5	0,6	0,8	1,0	1,2	1,5	1,9	2,3	2,6	2,9	3,2	3,6
225	0,7	0,9	1,1	1,4	1,6	2,1	2,5	3,0	3,5	4,0	4,4	4,8
325		1,2	1,4	1,7	2,0	2,6	3,2	3,8	4,3	4,9	5,5	6,1
425					2,5	3,2	3,9	4,6	5,4	6,1	6,8	7,5
525							4,5	5,3	6,4	7,1	7,8	8,6

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,2	0,3	0,4	0,4	0,5	0,7	0,9	1,0	1,1	1,3	1,5	1,7
125	0,3	0,4	0,5	0,6	0,7	0,9	1,2	1,4	1,5	1,7	2,0	2,3
225	0,4	0,6	0,7	0,9	1	1,4	1,7	2	2,2	2,6	3,0	3,3
325		0,7	0,9	1,2	1,4	1,8	2,2	2,7	3,0	3,4	3,8	4,2
425					1,7	2,3	2,8	3,3	3,7	4,3	4,9	5,4
525							3,3	4,0	4,4	5,1	5,7	6,3

X-GRILLE MODULAR

WANDROOSTER VAN ALUMINIUM IN MODULARE UITVOERING - OOK ALS ROOSTERBAND

Algemene informatie

Technische informatie

FUNCTIE, TECHNISCHE GEGEVENS, BESTEKOMSCHRIJVING, BESTELSLEUTEL

UITVOERINGEN, GEWICHTEN & AFMETINGEN

PRODUCTDETAILS

Downloads

Productinformatie

Productdocumentatie X-GRILLE modular

Broschures

Productoverzicht X-GRILLE modular

The aluminium ventilation grille for all cases - X-GRILLE modular

Handleidingen

Montage-instructie X-GRILLE-modular

TECHNISCH NOODZAKELIJK

STATISTIEKEN EN WEBSITE-ANALYSE

GEMAK EN PERSONALISATIE

VOOR DE BESTE TROX-ERVARING

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,4	0,5	0,7	0,8	1,0	1,3	1,6	1,9	2,2	2,5	2,8	3,1
125	0,5	0,6	0,8	1,0	1,2	1,5	1,9	2,3	2,6	2,9	3,2	3,6
225	0,7	0,9	1,1	1,4	1,6	2,1	2,5	3,0	3,5	4,0	4,4	4,8
325		1,2	1,4	1,7	2,0	2,6	3,2	3,8	4,3	4,9	5,5	6,1
425					2,5	3,2	3,9	4,6	5,4	6,1	6,8	7,5
525							4,5	5,3	6,4	7,1	7,8	8,6

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,2	0,3	0,4	0,4	0,5	0,7	0,9	1,0	1,1	1,3	1,5	1,7
125	0,3	0,4	0,5	0,6	0,7	0,9	1,2	1,4	1,5	1,7	2,0	2,3
225	0,4	0,6	0,7	0,9	1	1,4	1,7	2	2,2	2,6	3,0	3,3
325		0,7	0,9	1,2	1,4	1,8	2,2	2,7	3,0	3,4	3,8	4,2
425					1,7	2,3	2,8	3,3	3,7	4,3	4,9	5,4
525							3,3	4,0	4,4	5,1	5,7	6,3
