Het nieuwe luchtrooster X-GRILLE Cover van hoogwaardig aluminium verbindt functionaliteit met esthetiek in een aantrekkelijk design, voor inbouw in wanden, borstweringen, plafonds en rechhoekige luchtkanalen.
Optionele uitrusting en toebehoren
Toepassing
Speciale kenmerken
Nominale grootten
Rooster
Roosterband
Afwijkende afmetingen op aanvraag
Toepassing
Speciale kenmerken
Nominale grootten
Rooster
Roosterband
Afwijkende afmetingen op aanvraag
Uitvoeringen
Bevestiging
VS, KF alleen met inbouwraam
Onderdelen en eigenschappen
Aanbouwdelen
Toebehoren
Constructieve kenmerken
Materialen en afwerking
Normen en richtlijnen
Onderhoud
Uitvoeringen
Bevestiging
VS, KF alleen met inbouwraam
Onderdelen en eigenschappen
Aanbouwdelen
Toebehoren
Constructieve kenmerken
Materialen en afwerking
Normen en richtlijnen
Onderhoud
Functiebeschrijving
Wandroosters zijn luchtroosters voor toevoer en afvoer in luchtbehandelingsinstallaties. Ze voeren de lucht gericht in de ruimte toe. Met wandroosters met verstelbare lamellen kan de uitblaasrichting aangepast worden. Het resultaat is mengventilatie voor comfort- en industrie met goede doorspoeling.

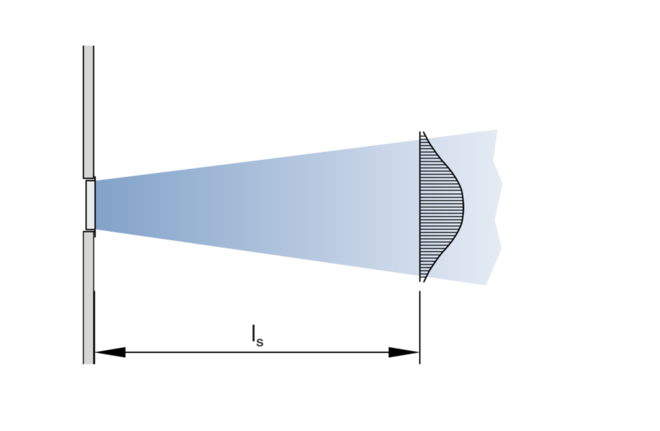

Door inductie neemt de luchtsnelheid van de luchtstraal met toenemende afstand van het rooster af. De afstand, waarbij de luchtsnelheid een bepaalde waarde bereikt heeft, bijvoorbeeld 0,2 m/s, wordt worp genoemd. De luchtstraal van wandroosters, die dicht bij het plafond geplaatst zijn, heeft door het plafondeffect een grotere worp dan een vergelijkbare vrije luchtstraal (zonder plafondeffect). Voor afzonderlijke roosters, meerdere roosters met bepaalde tussenafstanden en roosterbanden gelden verschillende worpen.
Bij koeling moet rekening gehouden worden met vallen van de luchtstraal in de leefzone, een effect dat met toenemend toevoertemperatuurverschil en afnemende uitblaassnelheid groter wordt. Bij verwarming zal de luchtstraal stijgen. Dat heeft geen nadelige invloed op de luchtsnelheid in de leefzone, echter mogelijk wel op de doorspoeling van de ruimte.
Functiebeschrijving
Wandroosters zijn luchtroosters voor toevoer en afvoer in luchtbehandelingsinstallaties. Ze voeren de lucht gericht in de ruimte toe. Met wandroosters met verstelbare lamellen kan de uitblaasrichting aangepast worden. Het resultaat is mengventilatie voor comfort- en industrie met goede doorspoeling.
Door inductie neemt de luchtsnelheid van de luchtstraal met toenemende afstand van het rooster af. De afstand, waarbij de luchtsnelheid een bepaalde waarde bereikt heeft, bijvoorbeeld 0,2 m/s, wordt worp genoemd. De luchtstraal van wandroosters, die dicht bij het plafond geplaatst zijn, heeft door het plafondeffect een grotere worp dan een vergelijkbare vrije luchtstraal (zonder plafondeffect). Voor afzonderlijke roosters, meerdere roosters met bepaalde tussenafstanden en roosterbanden gelden verschillende worpen.
Bij koeling moet rekening gehouden worden met vallen van de luchtstraal in de leefzone, een effect dat met toenemend toevoertemperatuurverschil en afnemende uitblaassnelheid groter wordt. Bij verwarming zal de luchtstraal stijgen. Dat heeft geen nadelige invloed op de luchtsnelheid in de leefzone, echter mogelijk wel op de doorspoeling van de ruimte.
Nominale grootten | 225 × 125 – 1225 × 525 mm |
Roosterband | H: 125, 225, 325 mm |
Minimale luchthoeveelheid | 16 – 568 l/s of 58 – 2045 m³/h |
Maximale luchthoeveelheid bij LWA max. 40 dB(A) zonder aanbouwdelen | 97 – 2651 l/s of 350 – 9544 m³/h |
Toevoerluchttemperatuurverschil | –12 tot +4 K |
Luchthoeveelheden voor afzonderlijke roosters (ongedeelde uitvoering) voor toevoer.
Vrije doorlaat
125 | 0,013 | 0,019 | 0,026 | 0,032 | 0,039 | 0,050 | 0,063 | 0,076 |
225 | 0,021 | 0,032 | 0,042 | 0,053 | 0,063 | 0,081 | 0,102 | 0,123 |
325 | 0,051 | 0,068 | 0,085 | 0,102 | 0,131 | 0,165 | 0,199 | |
425 | 0,093 | 0,117 | 0,141 | 0,180 | 0,228 | 0,275 | ||
525 | 0,149 | 0,179 | 0,230 | 0,290 | 0,350 | |||
× LWA = 40 dB(A) zonder volumeregeling + LWA = 40 dB(A) met volumeregeling 50%

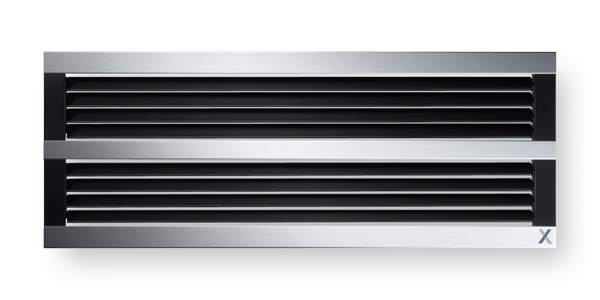

Luchtrooster van hoogwaardig aluminium in rechthoekige bouwvorm voor toevoer- en afvoerlucht. Functionaliteit en esthetiek verenigd in een aantrekkelijk design. Frontraam met horizontale panelen voor inklemmen. Bij voorkeur voor wand- en borstweringsinbouw, maar ook geschikt voor rechthoekige luchtkanalen.
Wandrooster bestaande uit frontraam, symmetrisch en stromingsgunstig gevormde, horizontale lamellen met verborgen koppeling voor het gezamenlijk instellen van de lamellen.
Speciale kenmerken
Materialen en afwerking
Technische gegevens
Selectiegegevens
Stromingsgeluid
Luchtrooster van hoogwaardig aluminium in rechthoekige bouwvorm voor toevoer- en afvoerlucht. Functionaliteit en esthetiek verenigd in een aantrekkelijk design. Frontraam met horizontale panelen voor inklemmen. Bij voorkeur voor wand- en borstweringsinbouw, maar ook geschikt voor rechthoekige luchtkanalen.
Wandrooster bestaande uit frontraam, symmetrisch en stromingsgunstig gevormde, horizontale lamellen met verborgen koppeling voor het gezamenlijk instellen van de lamellen.
Speciale kenmerken
Materialen en afwerking
Technische gegevens
Selectiegegevens
Stromingsgeluid
Deze besteksomschrijving beschrijft de algemene eigenschappen van het product. Teksten voor varianten genereert het selectie programma Easy Product Finder.
|
|
Bestelvoorbeeld: X-Grille-Cover-AG/525×225/B1/VS
Aanbouwdelen | Regelklep, lamellen tegengesteld gekoppeld |
Nominale grootte | 525 × 225 mm |
Montageframe | Met inbouwraam |
Bevestiging | Verdekte schroefbevestiging |
Oppervlak basiskleur (frontraam en lamellen) | RAL 9005, zwart, glansgraad 70 % |
Oppervlak afdekkingen | RAL 9006, witaluminium, glansgraad 30 % |
Bestelvoorbeeld: X-Grille-Cover-E-R-AG/1025×225/D1/VS
Deelstuk | Eindstuk |
Eindstuk | Eindstuk rechts |
Aanbouwdelen | Regelklep, lamellen tegengesteld gekoppeld |
Nominale grootte | 1025 × 225 |
Montageframe | Voor eindstuk |
Bevestiging | Verdekte schroefbevestiging |
Oppervlak basiskleur (frontraam en lamellen) | RAL 9005, zwart, glansgraad 70 % |
Oppervlak afdekkingen | RAL 9006, witaluminium, glansgraad 30 % |
De gewichtstabel toont de leverbare afmetingen.
X-GRILLE-Cover (rooster)
125 | 0,4 | 0,6 | 0,7 | 0,9 | 1,0 | 1,7 | 2,1 | 2,5 |
225 | 0,6 | 0,9 | 1,1 | 1,3 | 1,5 | 2,3 | 2,9 | 3,4 |
325 | 1,1 | 1,4 | 1,7 | 2,0 | 3,0 | 3,6 | 4,3 | |
425 | 1,9 | 2,3 | 2,7 | 3,9 | 4,7 | 5,6 | ||
525 | 2,7 | 3,2 | 4,5 | 5,5 | 6,5 | |||
Gewichten gelden voor wandroosters zonder aanbouwdelen

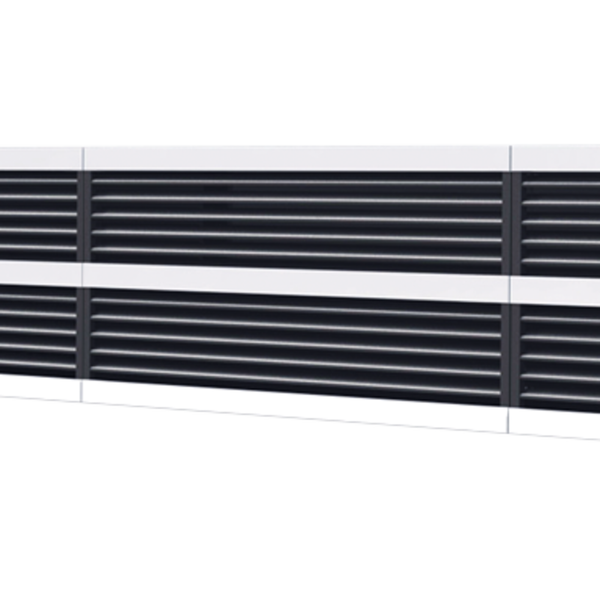

X-GRILLE-Cover, roosterband
125 | 2,0 | 4,0 |
225 | 2,8 | 5,6 |
325 | 3,5 | 7,0 |
Middenstuk M: 2000 mm
Eindstuk E: 950 – 2025 mm in stappen van 1 mm
Gewichten gelden voor deelstukken zonder aanbouwdelen
Nominale lengten vanaf 625 mm: Met verticale middensteil,nominale hoogten vanaf 225 mm: met horizontale middensteil
Inbouw en inbedrijfname
Schematische weergave ter verduidelijking van het inbouwdetail.
Inbouw en inbedrijfname
Schematische weergave ter verduidelijking van het inbouwdetail.
Aanbouwdelen -AG, -DG en serie AGW, DGW
Inregelen
Als meerdere wandroosters op een luchtkanaal worden aangesloten, is inregelen van luchthoeveelheden nodig.
Spreiding van luchtstraal
Inregelen
Als meerdere wandroosters op een luchtkanaal worden aangesloten, is inregelen van luchthoeveelheden nodig.
Spreiding van luchtstraal

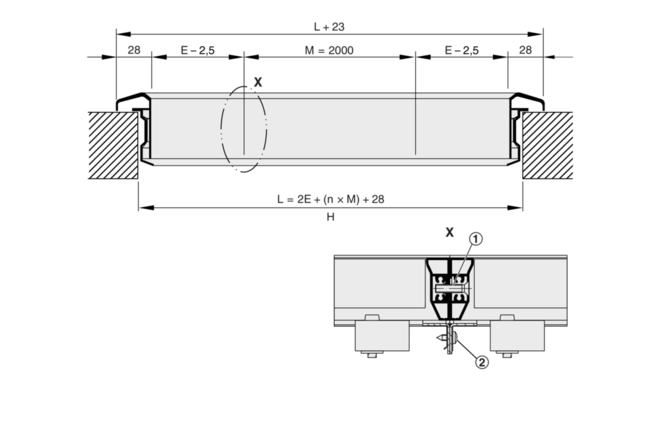

Hoofdafmetingen
L [mm]
Nominale lengte van het wandrooster
H [mm]
Nominale hoogte van het wandrooster
m [kg]
Gewicht (massa)
Definities
LWA [dB(A)]
Geluidvermogen van het stromingsgeluid
V [m³/h] en [l/s]
Luchthoeveelheid
Δpt [Pa]
Totaal drukverlies
lS [m]
Afstand van het wandrooster of roosterband (worp)
Hoofdafmetingen
L [mm]
Nominale lengte van het wandrooster
H [mm]
Nominale hoogte van het wandrooster
m [kg]
Gewicht (massa)
Definities
LWA [dB(A)]
Geluidvermogen van het stromingsgeluid
V [m³/h] en [l/s]
Luchthoeveelheid
Δpt [Pa]
Totaal drukverlies
lS [m]
Afstand van het wandrooster of roosterband (worp)
