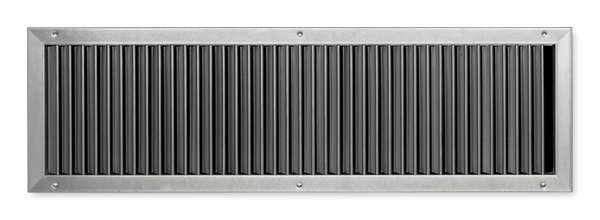

00135853_0
TRS-K/825×225


00135853_0

TRS-K

WANDROOSTER VAN VERZINKT STAALPLAAT MET AFZONDERLIJK VERSTELBARE VERTICALE LAMELLEN VOOR KANAALINBOUW

Wandrooster met druppelvormige lamellen

  • Nominale grootten 225 × 75 – 1225 × 325 mm
  • Luchthoeveelheidsbereik: 11 - 1305 l/s of 40 - 4698 m³/h
  • Frontrooster van verzinkt staalplaat
  • Frontraam met verzonken boringen, breedte 27 mm


Optionele uitrusting en toebehoren

  • Frontrooster in kleur volgens RAL Classic
  • Montageframe
  • Aanbouwdelen voor hoeveelheidsinstelling en uitblaasrichting

Update order code
Configuratie opslaan
Uw prijs wordt berekend
Configureer uw product – stap voor stap
    Rapport genereren
    • Technisch ontwerp en selectie
    Update technische gegevens
    • Media
    Order code:
    Bestekstekst:
    Update bestekstekst
    Toon volledige tekst Verberg volledige tekst
    Initialize order code

    Toepassing

    Toepassing

    • Kanaalrooster serie TRS-K als toe- en afvoerrooster voor comfort- en industriële toepassing
    • Gerichte luchtstroming voor mengventilatie
    • Verstelbare lamellen maken aanpassing aan de situatie mogelijk
    • Voor constante en variabele luchthoeveelheden
    • Voor toevoertemperatuurverschillen van –12 tot +4 K
    • Voor inbouw in rechthoekige luchtkanalen

    Speciale kenmerken

    • Afzonderlijk verstelbare lamellen

    Nominale grootten

    • Nominale lengte: 225, 325, 425, 525, 625, 825, 1025, 1225 mm
    • Nominale hoogte: 75, 125, 225, 325 mm


    Afwijkende afmetingen op aanvraag

    Toepassing

    • Kanaalrooster serie TRS-K als toe- en afvoerrooster voor comfort- en industriële toepassing
    • Gerichte luchtstroming voor mengventilatie
    • Verstelbare lamellen maken aanpassing aan de situatie mogelijk
    • Voor constante en variabele luchthoeveelheden
    • Voor toevoertemperatuurverschillen van –12 tot +4 K
    • Voor inbouw in rechthoekige luchtkanalen

    Speciale kenmerken

    • Afzonderlijk verstelbare lamellen

    Nominale grootten

    • Nominale lengte: 225, 325, 425, 525, 625, 825, 1025, 1225 mm
    • Nominale hoogte: 75, 125, 225, 325 mm


    Afwijkende afmetingen op aanvraag

    Beschrijving

    Uitvoeringen

    • TRS-K-KA: Frontrooster met verticale lamellen
    • TRS-K-KD: Frontrooster met verticale en horizontale lamellen, afzonderlijk instelbaar

    Onderdelen en eigenschappen

    • Schuin weglopend frontraam met binnenwerk
    • Afzonderlijk verstelbare, verticale lamellen
    • Omlopende afdichting, fabrieksmatig opgebracht
    • KD: Afzonderlijk verstelbare, horizontale lamellen voor richten van luchtstraal

    Aanbouwdelen

    • KS, K5: Voor inregelen van luchtroosters

    Toebehoren

    • Inbouwraam: voor het snel en eenvoudig monteren van wandroosters

    Constructieve kenmerken

    • Asymetrisch gelagerde lamellen
    • Frontraam met verzonken boringen

    Materialen en afwerking

    • Frontraam en lamellen van verzinkt plaatstaal
    • P1: Frontraam en lamellen met poedergecoat, kleur RAL Classic

    Normen en richtlijnen

    • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

    Onderhoud

    • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
    • Testen en reiniging volgens VDI 6022

    Uitvoeringen

    • TRS-K-KA: Frontrooster met verticale lamellen
    • TRS-K-KD: Frontrooster met verticale en horizontale lamellen, afzonderlijk instelbaar

    Onderdelen en eigenschappen

    • Schuin weglopend frontraam met binnenwerk
    • Afzonderlijk verstelbare, verticale lamellen
    • Omlopende afdichting, fabrieksmatig opgebracht
    • KD: Afzonderlijk verstelbare, horizontale lamellen voor richten van luchtstraal

    Aanbouwdelen

    • KS, K5: Voor inregelen van luchtroosters

    Toebehoren

    • Inbouwraam: voor het snel en eenvoudig monteren van wandroosters

    Constructieve kenmerken

    • Asymetrisch gelagerde lamellen
    • Frontraam met verzonken boringen

    Materialen en afwerking

    • Frontraam en lamellen van verzinkt plaatstaal
    • P1: Frontraam en lamellen met poedergecoat, kleur RAL Classic

    Normen en richtlijnen

    • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

    Onderhoud

    • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
    • Testen en reiniging volgens VDI 6022

    Downloads

    Productinformatie

    • Type TRS-K

      K1 - 3.1 - 1 Product Data Sheet 3,6 MB pdf

    Handleidingen

    • Installation manual Air grilles

      IM_2019_06_A00000054451_Lüftungsgitter_V3_GB_en Installation manual 680 KB pdf

    Referenties

    Berggasthof Platzlalm

    • PROJECT
    • OUR JOB
    • SOLUTION

    Hochzillertal – Berggasthof Platzlalm

    An air of luxury. There is no reason why a cosy mountain inn should not be every bit as comfortable as a 5-star hotel.

    Berggasthof Platzlalm can be found right in the popular ski resort Hochfügen, Hochzillertal, near the alpine road Zillertaler Höhenstrasse. The chalet offers 30 sleeping possibilities, a great sun deck and, for ultimate relaxation: a sauna – all at an altitude of approx. 1,800 metres.



    Its blend of traditional and modern design creates a pleasant, welcoming atmosphere. It is a place where you simply feel good.

    TROX components ensure a comfortable indoor climate



    TROX components ensure a comfortable indoor climate. Products from the air handling expert, such as swirl diffusers, grilles, disc valves, fire dampers and volume flow controllers, were installed in the mountain inn, for example, in the bar lounge and in the dining and sitting room. Naturally, the installation had to comply with technical requirements for air handling and noise,  but the visible technological elements also had to match the overall visual appearance of the rooms and lounges, characterised by beautiful old wood. The grilles from TROX were perfect for the job.

    TROX products in the Hochfügen ski resort



    Thanks to the installed components from TROX, guests will be comfortable in the inn no matter the temperature outside. Furthermore, the tried and tested fire dampers ensure a high degree of safety. TROX products create an excellent indoor climate and pleasant atmosphere – even in winter and at 1,800 metres!
