EK-JZ

BVDAX voor rookafvoerbedrijf met frequentieomvormer, CEgecertificeerd volgens EN12101-1

Voor mechanische rookafvoer en overdrukinstallaties

Maximale afmeting B = 1,2 m, H = 2,03 m

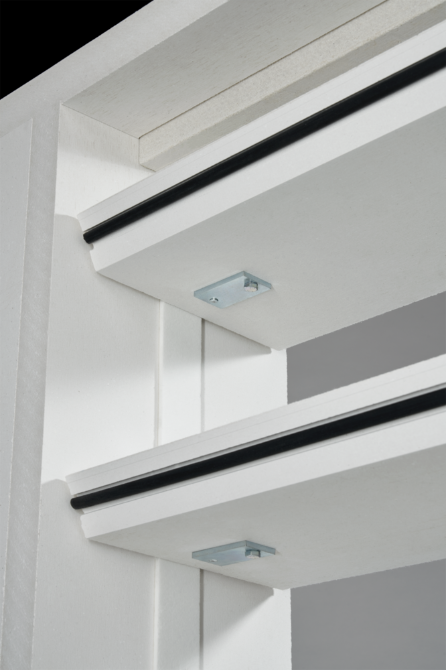

Koude- en warme afdichting met tweecomponentendichtingsconcept

EK-JZ

Voor mechanische rookafvoerinstallaties (MRA), overdrukinstallaties (RDA) en overstroom

Rechthoekige rookafvoerkleppen inclusief ventilatiefunctie met kleine inbouwdiepte en groot aanstroomoppervlak voor afvoer van rook en warmte met rookafvoerinstallaties met mechanische rookafvoer, voor overstroom en in overdrukinstallaties

Nominale groottes 200 × 230 – 1200 × 2030 mm, voor rookgashoeveelheden tot 29230 l/s of 105235 m³/h bij 12 m/s, aanstroomsnelheden tot 20 m/s mogelijk
Eenvoudige en snelle montage in en aan constructies
Behuizing, klepblad en motoromkapseling van temperatuurbestendige calciumsilicaat
Voldoet aan druktrap 2 (Bedrijfsdruk -1000 – 500 Pa)
Automatische activering (AA) en handmatige activering (MA) mogelijk
Voor rookafvoerkanalen met minimaal 35 mm wanddikte
Lekkage bij gesloten lamellen volgens EN 1751, klasse 3
Luchtdichtheid van de behuizing volgens EN 1751, klasse C.

Optionele uitrusting en toebehoren

Afsluitrooster in verschillende uitvoeringen
Aansluitraam voor calciumsilicaat- en stalen rookafvoerkanalen

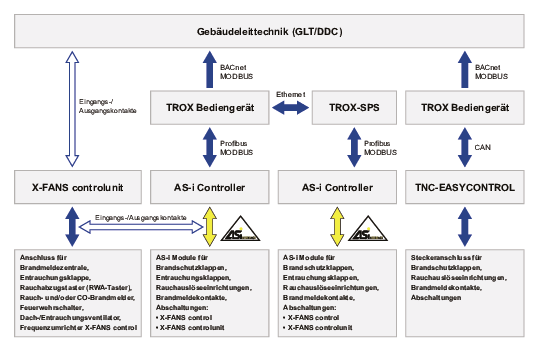

Integreerbaar in het gebouwbeheerssysteem met TROXNETCOM
Coating voor toepassing in buitengevels
C_mod = voor rookafvoer- en ventilatie in gecombineerde installaties en daarmee balancering door tussenstanden mogelijk
Montage-toebehoren

Algemene informatie

Toepassing

TROX-rookafvoerklep met CE-kenmerk en prestatieverklaring voor afvoer van rook en warmte met mechanische rookafvoerinstallaties
Voor buitenluchttoevoer (Overstroom) voor mechanische rookafvoerinstallaties toepasbaar
In overdrukinstallaties (DBA) toepasbaar
Toepasbaar met ventilatiefunctie als de mechanische rookafvoerinstallatie voor gecombineerde installaties toegestaan is.
Integreerbaar in het gebouwbeheerssysteem met TROXNETCOM

Speciale kenmerken:

C_mod voor rookafvoer- en ventilatie in gecombineerde installaties en daarmee balancering door tussenstanden mogelijk
Overeenkomstig de Europese productnormering EN 12101-8
Brandtechnisch getest volgens DIN 1366-2 en 1366-10
Lekkage bij gesloten lamellen volgens EN 1751, klasse 3 en luchtdichtheid van de behuizing volgens EN 1751, klasse C
Laag drukverlies en geluidvermogen
Willekeurige luchtrichting
Handmatige bediening ook met TROXNETCOM
Duurtest volgens EN 1366-10, met 20000 OPEN/DICHT-bewegingen

Classificatie

EI 120/90 (v_edw-h_odw, i↔o) S 1000 C_mod HOT400/30 MA multi

Nominale groottes

200 × 230 – 1200 × 2030 mm
Huislengte L = 250 mm

Onderdelen en eigenschappen

Inbouwsituatie onafhankelijk van de luchtrichting
Voldoet aan druktrap 2 (Bedrijfsdruk -1000 – 500 Pa)
Voor automatische en handmatige activering
Rookafvoerkleppen met ventilatiefunctie

Aanbouwdelen 1

Aansluitraam voor calciumsilicaat- en stalen rookafvoerkanalen
Afsluitrooster: draadgaasrooster of plaat met vierkante perforatie
Afsluitrooster: lamellenrooster met rechte of schuine lamellen

Aanbouwdelen 2

Open-dicht-servomotoren met 24 V AC/DC of 230 V AC voedingsspanning
Netwerkmodule voor de integratie in AS-i-netwerken
Netwerkmodule voor overige standaard bussystemen

Optionele producten

TROXNETCOM

X-FANS controle-unit afvoerlucht- en rookafvoersturing

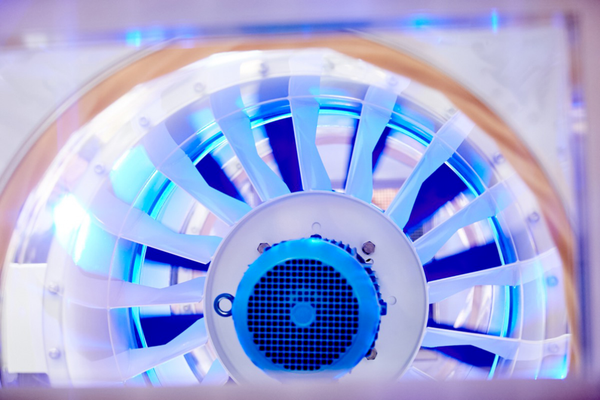

TROX-X FANS rookafvoerventilatoren van de serie X-FANS

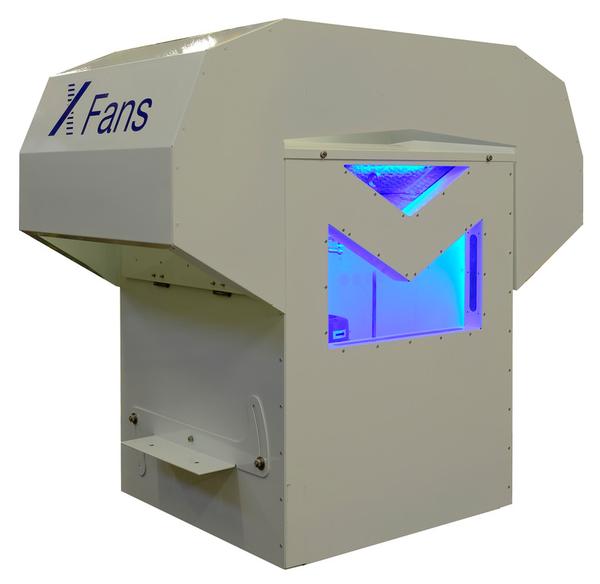

Rookafvoerdakventilator BVDAX/ BVD
Rookafvoerwandventilator BVW/ BVWAXN
Rookafvoerradialventilator BVREH/ BVRA
Rookafvoer Jet-Fans BVGAX/ BVGAXN

Alle rookafvoerventilatoren zijn volgens EN 12101-3 getest, afhankelijk van type in F200/F300/F400 en F600. CE-keurmerk, prestatieverklaring en een toelating zijn voor de Duitse markt zijn beschikbaar.

Toerentalaanpassing voor rookafvoerventilatoren

X-FANS control gecertificeerde frequentie-omvormer
Een exacte toerentalaanpassing van rookafvoerventilatoren in enkele en meerdere ruimten is eenvoudig mogelijk

Constructieve kenmerken

Rechthoekige uitvoering
De aandrijving van de rookafvoerklep vindt plaats door een omkeerbare OPEN/DICHT motor
Afstandsbediening middels een servomotor
Geschikt voor de montage van afsluitroosters of flexibele aansluitingen

Materialen en afwerking

Behuizing, klepblad en kapseling van de motor van calciumsilicaat-platen
Lagers van messing
Assen, stangen en lagers van verzinkt staal

Normen en richtlijnen

Bouwproductenverordening
EN 12101-8 Rook- en warmtebeheersing – Rookafvoerkleppen
EN 1366-10 Brandwerendheidstesten voor installaties – Rookafvoerkleppen
EN 1366-2 Brandwerendheidstesten voor installaties – Brandkleppen
EN 13501-4 Classificering van producten en inbouw betreffende brandeigenschappen
EN 1751 Ventilatie van gebouwen - Ventilatiecomponenten

Onderhoud

Rookafvoerkleppen moeten ten alle tijde bedrijfsgereed zijn en regelmatig onderhouden worden, daarvoor moet aan de gestelde eisen voldaan worden.

Onderhoud minstens één maal per half jaar
Onderhoud moet middels protocollen plaatsvinden en documenten moeten bewaard worden
Op verzoek van de eigenaar van de rookafvoerinstallatie moet de functionele test van de rookafvoerklep conform de gestelde eisen in de EN13306 voor onderhoud in combinatie met de DIN 31051 minstens elk halfjaar plaatsvinden. Wanneer 2 halfjaarlijkse controles geen functieproblemen hebben vertoond, behoeft de rookafvoerklep nog maar jaarlijks getest te worden
Eventueel moet extra nationale regelgeving in acht worden genomen
Richtlijnen voor onderhoud en inspectie, staan in de bedienings- en montagehandleiding

Schematische weergave

① Behuizing

② Lamellen

③ Profielafdichting lamel

④ Zijdelingse afdichting

⑤ Aanslagstrip onder

⑥ Servomotor

⑦ Dekselbevestiging

⑧ Typeplaatje

⑨ Deksel van de motoromkapseling

⑩ Greep voor afnemen deksel

⑪ Motoromkapseling

⑫ Aanslagstrip boven

Rookafvoerkleppen worden in mechanische rookafvoerinstallaties toegepast. Deze dienen voor de afvoer van rookgassen en voor het ventileren na het afvoeren van de rook in een of meerdere brandcompartimenten.

De kleppen zijn van calciumsilicaatplaten en worden door een ingekapselde servomotor bij rookdetectie door een rookmelder of aansturing door een brandmeldinstallatie geopend.

Rookafvoerkleppen hebben 2 veilige standen; volledig geopend en volledig gesloten. Bij rookkleppen met een dubbele functie moet de klep, afhankelijk van de plaats van de brand en de weg die de rook moet afleggen om te worden afgevoerd, geopend of gesloten worden. In de open stand moet de vrije doorlaat ook bij brand behouden blijven. De EK-JZ loopt na een automatische of handmatig stuursignaal in de gewenste veilige stand. Een standwijziging is tot de 25e minuut bij een temperatuurbelasting volgens temperatuurtijdcurve (ETK) aangetoond (MA, handmatig).

Eveneens kunnen met de serie EK-JZ modulerende verstellingen (C_mod) en daarmee balancering in de afvoer van een gecombineerde installatie door aansturen van tussenstanden van de klep mogelijk.

Om te kunnen garanderen dat de klep functioneert is regelmatig onderhoud van de rookafvoerklep noodzakelijk.

Nominale grootten B × H	200 × 230 mm – 1200 × 2030 mm
Huislengte	250 mm
Luchthoeveelheidsbereik bij maximale aanstroomsnelheid	tot 920 l/s of tot 3310 m³/h – bis 29230 l/s of tot 105235 m³/h
Drukverschilbereik	Druktrap 2: -1000 – 500 Pa
Bedrijfstemperatuur	minstens -30 – 50 °C zonder dauwpuntonderschreiding
Aanstroomsnelheid *	tot 12 m/s bij maximale afmeting en ≤ 20 m/s bij klepgroottes tot 1200 × 1830 mm, anders technisch overleg noodzakelijk

*Gegevens gelden voor gelijkmatige aan- en afstroomsituaties van de rookafvoerkleppen

De snelselectie geeft een overzicht van de mogelijke luchthoeveelheden bij verschillende luchtsnelheden en de bijbehorende drukverliezen
Voor exacte project specifieke gegevens kunt u ons selectieprogramma Easy Product Finder gebruiken.
De Easy Product Finder vindt u op onze website: www.trox.de/mytrox/auslegungsprogramm-easy-poduct-finder-182e16348fac3d33

Rookafvoerkleppen volgens productnorm EN 12101-8, getest volgens EN 1366-10 EN 1366-2 in vierkante of rechthoekige uitvoering voor toepassing in rookafvoerinstallaties. Behalve voor afvoer van rook, warmte en verbrandingsproducten van een brand kunnen met rookafvoerkleppen vrijgekomen gevaarlijke en giftige gassen gecontroleerd worden afgevoerd. De rookafvoerkleppen EK-JZ kunnen ook in overdrukinstallaties en luchtafvoer van overdruksystemen evenals als drukontlastklep bij gasblusinstallaties toegepast worden. Ook voor afvoer van rookgassen en overstroom voor de natuurlijke en mechanische rookafvoer van afzonderlijk of meerdere brandcompartimenten evenals in alle totale installaties van gelijke soort, die de modulerende werking moeten hebben. De EK-JZ kan in gecombineerde rookafvoerinstallaties, die voor een geregelde luchttoe- en afvoer toegelaten zijn, toegepast worden. De brandwerende rookafvoerklep is geschikt voor inbouw in en aan brandwerende rookafvoerkanalen of rookafvoerschachten en in brandwerende constructies. Aansturing met open-dicht-motoren optioneel met bekabelde besturingsmodules of busmodules in de temperatuurbestendige motoromkapseling.

Classificatie

EI 120/90 (v_edw-h_odw, i↔o) S 1000 C_mod HOT400/30 MA multi

Speciale kenmerken:

C_mod voor rookafvoer- en ventilatie in gecombineerde installaties en daarmee balancering door tussenstanden mogelijk
Overeenkomstig de Europese productnormering EN 12101-8
Brandtechnisch getest volgens DIN 1366-2 en 1366-10
Lekkage bij gesloten lamellen volgens EN 1751, klasse 3 en luchtdichtheid van de behuizing volgens EN 1751, klasse C
Laag drukverlies en geluidvermogen
Willekeurige luchtrichting
Handmatige bediening ook met TROXNETCOM
Duurtest volgens EN 1366-10, met 20000 OPEN/DICHT-bewegingen

Materialen en afwerking

Behuizing, klepblad en kapseling van de motor van calciumsilicaat-platen
Lagers van messing
Assen, stangen en lagers van verzinkt staal

Technische gegevens

Nominale groottes B × H: 200 × 230 mm – 1200 × 2030 mm
Huislengte: 250 mm
Luchthoeveelheid bij maximale afmeting: tot 29230 l/s of tot 105235 m³/h (na overleg tot 48720 l/s of tot 175390 m³/h mogelijk)
Drukverschilbereik: Druktrap 2: -1000 tot 500 Pa
Bedrijfstemperatuur: Minstens -30 °C tot 50 °C zonder dauwpuntsonderschreiding
Aanstroomsnelheden*: tot 12 m/s bij maximale afmeting en ≤ 20 m/s bij klepgroottes tot 1200 × 1830 mm, anders technisch overleg noodzakelijk

*Technische gegevens gelden voor gelijkmatige aan- en afstroming van de rookafvoerkleppen

Aanbouwdelen

Aansluitraam en afsluitrooster aan de bedienzijde en/of aan de inbouwzijde.

Aansluitraam voor calciumsilicaat- en stalen rookafvoerkanalen
Afsluitrooster als draadgaasrooster of plaat met vierkante perforatie
Afsluitrooster als buitenluchtrooster of ventilatierooster

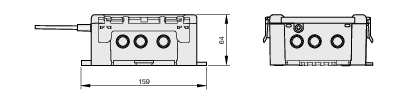

Open-dicht-servomotoren voor rookafvoerkleppen bij automatische activering (AA) en handmatige activering (MA).

Optioneel met stuur- of communicatiemodule voor integratie in gebouwbeheersysteem.

Voedingsspanning: 24 V AC/DC of 230 V AC
Geïntegreerde eindschakelaars voor standsignalering open en dicht
Override tot 25 minuten
Module voor aansturing van rookafvoerkleppen (optioneel)
Controlelampen voor signalering van de klepstand
Bewaking van de communicatie

Selectiegegevens

qᵥ [m³/h]

Δp_st[Pa]

Stromingsgeluid

LPA [dB(A)]

EK-JZ

–

1200 × 2030

B24A

P1 - RAL...

1 Serie
EK-JZ Rookafvoerklep volgens EN 12101-8

2 Kapseling Bedieningszijde
R rechts (Standaard)
L links

3 Klepbladstand
Geen opgaaf: horizontale klepbladstand (Standaard)
V verticale klepbladstand

4 Coating
Geen opgaaf: zonder (Standaard)
C1 Promat SR-Impregnering

5 Bestemmingsland
DE Duitsland
NL Nederland
CH Zwitserland
AT Oostenrijk
PL Polen
En andere

6 Nominale grootte [mm]
B × H (B in 50 mm stappen; H in 200 mm stappen) van 200 × 230 – 1200 × 2030

7 Toebehoren 1
Geen opgaaf: zonder (Standaard)
01 Muuranker (Aantal volgens B × H)

alleen bij horizontale klepbladstand
02 HT-Dichting onder
03 HT-Dichting onder en muurankers (Aantal volgens B × H)
04 HT-Dichting zijdelings
05 HT-Dichting onder en zijdelings
06 HT-Dichting onder en zijdelings en muurankers (Aantal volgens B × H)
07 HT-Dichting zijdelings en muurankers (Aantal volgens B × H)
08 HT-Dichting boven (speciaal)
09 HT-Dichting boven (speciaal) en zijdelings
10 HT-Dichting boven (speciaal) en muurankers (Aantal volgens B × H)
11 HT-Dichting boven (speciaal) en zijdelings en muurankers (Aantal volgens B × H)
12 Muurankers plafond (dubbele aantal volgens B × H)

alleen bij verticale klepbladstand
13 HT-Dichting boven (speciaal)
14 HT-Dichting zijdelings en HT-dichting boven (speciaal)
15 HT-Dichting boven (speciaal) en muurankers (Aantal volgens B × H)
16 HT-Dichting zijdelings en HT-dichting boven (speciaal) en muurankers (Aantal volgens B × H)

8 Aanbouwdelen 1
Geen vermelding: zonder
F Aansluitraam, staal verzinkt afsluitrooster
A Draadgaasrooster 20 × 20, staal verzinkt
B Vierkante gaten perforatie 10 × 10, staal verzinkt
C Lamellenrooster met schuine lamellen, aluminium
D Lamellenrooster met schuine lamellen, aluminium, met draadgaas 20 x 20, staal verzinkt
E Lamellenrooster met schuine lamellen, aluminium, met draadgaas 6 x 6, staal verzinkt

Teken 1 betekent bedienzijde, zonder aanbouwdeel op bedieningszijde: 0
Teken 2 definieert inbouwzijde, zonder aanbouwdeel op inbouwzijde: 0
Voorbeeld: FA: Aansluitraam bedienzijde, draadgaas 20 × 20 inbouwzijde
Alle combinaties mogelijk

9 Aanbouwdelen 2
Servomotor
B24 Servomotor fabrikaat Belimo, 24 V AC/DC
B24SR Servomotor fabrikaat Belimo, 24 V AC/DC, modulerend met werkbereik DC 2 – 10 V, ventilatiefunctie C_mod¹
B230 Servomotor fabrikaat Belimo, 230 V AC
Combinatie van servomotor en TROX stuurmodule
B24A Servomotor fabrikaat Belimo, 24 V AC/DC, TROXNETCOM stuurmodule AS-EM/EK ²
B24AS Servomotor fabrikaat Belimo, 24 V AC/DC, TROXNETCOM stuurmodule AS-EM/SIL2, ²
B24AM Servomotor fabrikaat Belimo, 24 V AC/DC, TROXNETCOM stuurmodule AS-EM/M, voor functie C_mod¹

overige communicatiemodules
B24BKNE Servomotor fabrikaat Belimo, 24 V AC/DC, Belimo communicatie- en trafo eenheid BKNE230-24
B24C Servomotor fabrikaat Belimo, 24 V AC/DC, BV-Control communicatie- en trafo met SLC^®-Technik BC24 G2)
B24D Servomotor fabrikaat Belimo, 24 V AC/DC, Agnosys brandrookklepmodule BRM-10-F-ST
B230D Servomotor fabrikaat Belimo, 230 V AC, Agnosys brandrookklepmodule BRM-10-F

10 Oppervlakken (Aanbouwdelen 1)
Geen opgaaf: zonder (Standaard)
P1 gepoedercoat, RAL Classic, kleur opgeven
PS gepoedercoat, kleur DB ...
Glansgraad:
RAL 9010 50 %
RAL 9006 30 %
Alle andere RAL-kleuren 70 %

¹ Functie C_mod voor klepblad in tussenstand
² AS-i Systeem gebaseerd op de genormeerde industriële standaard-technologie AS-Interface
Bestelvoorbeeld: EK-JZ-R-V-C1/DE/800 x 1030/14/A0/B24A/P1-RAL9010-50%

Kapseling	rechts, bedienzijde
Klepbladstand	Verticaal
Coating	Impregnering
Bestemmingsland	Nederland
Nominale grootte	800 × 1030 mm
Toebehoren 1	HT-Dichting zijdelings en HT-dichting boven (speciaal)
Aanbouwdeel 1	Beschermrooster aan de bedienzijde
Aanbouwdeel 2	TROX Servomotor fabrikaat Belimo met TROX NETCOM stuurmodule AS-EM/EK
Oppervlak aanbouwdeel	P1-RAL9010 50 % Afsluitrooster met poedercoating, RAL 9010, wit, glansgraad 50%

Inbouw en inbedrijfname

Inbouw aan/in schachtwanden van beton resp. metselwerk
Inbouw in lichte scheidingswanden
Inbouw in eenzijdig beklede schachtwanden
Inbouw aan of in brandwerende verticale of horizontale rookafvoerkanalen
Inbouw in REI 120 of EI 120 geclassificeerde brandwerende wanden
Voor rookafvoerkanalen van calciumsilicaat vanaf een wanddikte van 35 mm
Voor plaatstalen rookafvoerkanalen
Inspectie, reiniging en onderhoud van de onderdelen moet in gemonteerde toestand gegarandeerd zijn
Inspectie-openingen in de aangesloten rookafvoerkanalen voorzien
Mechanische rookafvoerinstallaties moeten bij brand doorlopend voedingsspanning hebben

Rookafvoerkleppen moeten volgens de montage- en bedieningshandleiding ingebouwd, aangesloten, bevestigd en bediend worden

Aansluitvoorbeeld 24 V AC/DC

① Schakelaar voor het openen en sluiten, door derden
② Controlelamp DICHT, door derden
③ Controlelamp OPEN, door derden

Toebehoren

Geen opgaaf = zonder (Standaard)
01 Muuranker (Aantal volgens B × H)

alleen bij horizontale klepbladstand
02 HT-Dichting onder
03 HT-Dichting onder en muurankers (Aantal volgens B × H)
04 HT-Dichting zijdelings
05 HT-Dichting onder en zijdelings
06 HT-Dichting onder en zijdelings en muurankers (Aantal volgens B × H)
07 HT-Dichting zijdelings en muurankers (Aantal volgens B × H)
08 HT-Dichting boven (speciaal)
09 HT-Dichting boven (speciaal) en zijdelings
10 HT-Dichting boven (speciaal) en muurankers (Aantal volgens B × H)
11 HT-Dichting boven (speciaal) en zijdelings en muurankers (Aantal volgens B × H)
12 Muurankers plafond (dubbele aantal volgens B × H)

alleen bij verticale klepbladstand
13 HT-Dichting boven (speciaal)
14 HT-Dichting zijdelings en HT-dichting boven (speciaal)
15 HT-Dichting boven (speciaal) en muurankers (Aantal volgens B × H)
16 HT-Dichting zijdelings en HT-dichting boven (speciaal) en muurankers (Aantal volgens B × H)

Aanbouwdelen 1

Aansluitraam en afsluitrooster

 Bedienzijde	Inbouwzijde	Codering
Aansluitraam	–	F0
–	Aansluitraam	0F
Aansluitraam	Aansluitraam	FF
Afsluitrooster A	–	A0
–	Afsluitrooster A	0 A
Afsluitrooster A	Afsluitrooster A	AA
Afsluitrooster B	–	B0
–	Afsluitrooster B	0B
Afsluitrooster B	Afsluitrooster B	BB
Afsluitrooster C	–	C0
–	Afsluitrooster C	0C
Afsluitrooster C	Afsluitrooster C	CC
Afsluitrooster D	–	D0
–	Afsluitrooster D	0D
Afsluitrooster D	Afsluitrooster D	DD
Afsluitrooster E	–	E0
–	Afsluitrooster E	0E
Afsluitrooster E	Afsluitrooster E	EE

A: Draadgaasrooster 20 × 20 × 1,8 mm, staal verzinkt (AG-E)
B: Rooster met vierkante perforatie 10 × 10 mm, staal verzinkt (AG-E)
C: Lamellenrooster met schuine lamellen, aluminium (ALG-E)
D: Lamellenrooster met schuine lamellen, aluminium, met draadgaasrooster 20 × 20 × 1,8 mm, staal verzinkt (ALG-E)
E: Lamellenrooster met schuine lamellen, aluminium, met rooster 6 × 6 mm, staal verzinkt (ALG-E)
Alle combinaties mogelijk

Aanbouwdelen 2

Toepassing

Servomotoren voor open-dicht-omschakeling van rookafvoerkleppen bij automatische activering (AA) en handmatige activering (MA)
Met geïntegreerde eindschakelaars voor standsignalering
Override tot 25 minuten
Omgevingstemperatuur bij normaal bedrijf -30 – 50 °C, tot 95 % zonder dauwpuntsonderschreiding, niet condenserend (EN 60730-1)
2 geïntegreerde eindschakelaars met potentiaalvrije contacten voor klepsignalering OPEN en DICHT
Het aansluitsnoer van de 24 V servomotor is voorzien van een stekker, aansluiten aan het TROX AS-i bussysteem kan daarmee snel en eventueel later
Draadeinden van de servomotor 230 V AC zijn voorzien van hulsen

Uitvoeringen

B24

Voedingsspanning 24 V AC/DC
BEN24-ST TR: Draaimoment 15 Nm
BEE24-ST TR: Draaimoment 20 Nm
BE24-12-ST TR: Draaimoment 40 Nm

B230

Voedingsspanning 230 V AC
BEN230 TR: Draaimoment 15 Nm
BEE230 TR: Draaimoment 25 Nm
BE230-12 TR: Draaimoment 40 Nm

B24-SR

BEN24-SR: Draaimoment 15 Nm
BEE24-SR: Draaimoment 25 Nm

Het benodigde draaimoment voor bediening van de rookafvoerklep is afhankelijk van de grootte en aan de hand daarvan is het type servomotor bepaald. Daarmee is het servomotortype bepaald.

Inbouwwijze

Doorvoer van de aansluitkabel door de zijwand van de motorkapseling door passende boring (Ø max. + 1 mm)
Een trekontlasting moet worden opgenomen
Richtlijnen voor onderhoud en inspectie, staan in de bedienings- en montagehandleiding

Aansluitvoorbeelden, technische gegevens

Servomotor	BEN24-ST	BEE24-ST	BE24-ST
Voedingsspanning (wisselspanning)	AC 19,2 – 28,8 V, 50/60 Hz
Voedingsspanning (gelijkspanning)	DC 21,6 – 28,8 V, 50/60 Hz
Opgenomen vermogen in bedrijf	3 W	2,5 W	12 W
Opgenomen vermogen in rust	0,1 W		0,5 W
Aansluitvermogen voor dimensionering	Imax. 8,2 A @ 5 ms
Draaimoment	15 Nm	25 Nm	40 Nm
Looptijd voor 90°	< 30 s	< 60 s
Contactuitvoering eindschakelaar	2 × EPU
Schakelstroom	1 mA – 3 A (0,5 A inductief), AC 250 V		1 mA – 6 A (0,5 A inductief), AC 250 V
Eindschakelaar (Open)	5°		3°
Eindschakelaar (Close)	80°		87°
Aansluitkabel (servomotor)	Kabel 1 m, 3 × 0.75 mm², halogeenvrij
Aansluitsnoer (eindschakelaar)	Kabel 1 m, 6 × 0.75 mm², halogeenvrij
Beschermingsklasse	III Veiligheidslaagspanning (SELV)
Beschermingsgraad	IP 54
EG-conformiteit	CE volgens 2014/30/EU Laagspanningsrichtlijn CE volgens 2014/35/EU
Bedrijfstemperatuur	-30 – 55 °C
Gewicht	0,9 kg	1,1 kg	2,7 kg

Servomotor	BEN230 TR	BEE230 TR	BE230 TR
Voedingsspanning (wisselspanning)	AC 198 – 264 V, 50/60 Hz
Opgenomen vermogen in bedrijf	4 W	3,5 W	8 W
Opgenomen vermogen in rust	0,4 W		0,5 W
Aansluitvermogen voor dimensionering	Imax. 4 A @ 5 ms		Imax. 7,9 A @ 5 ms
Draaimoment	15 Nm	25 Nm	40 Nm
Looptijd voor 90°	< 30 s	< 60 s
Contactuitvoering eindschakelaar	2 × EPU
Schakelstroom	1 mA – 3 A (0,5 A inductief), AC 250 V		1 mA – 6 A (0,5 A inductief), AC 250 V
Eindschakelaar (Open)	5°		3°
Eindschakelaar (Close)	80°		87°
Aansluitkabel (servomotor)	Kabel 1 m, 3 × 0.75 mm², halogeenvrij
Aansluitsnoer (eindschakelaar)	Kabel 1 m, 6 × 0.75 mm², halogeenvrij
Beschermingsklasse	II versterkte isolatie
Beschermingsgraad	IP 54
EG-conformiteit	CE volgens 2014/30/EU Laagspanningsrichtlijn CE volgens 2014/35/EU
Bedrijfstemperatuur	-30 – 55 °C		-30 – 50 °C
Gewicht	0,9 kg	1,1 kg	2,7 kg

Servomotor	BEN24-SR	BEE24-SR
Voedingsspanning (wisselspanning)	AC 19,2 – 28,8 V, 50/60 Hz
Voedingsspanning (gelijkspanning)	DC 21,6 – 28,8 V, 50/60 Hz
Opgenomen vermogen in bedrijf	3 W
Opgenomen vermogen in rust	0,3 W
Aansluitvermogen voor dimensionering	Imax. 8,2 A @ 5 ms
Draaimoment	15 Nm	25 Nm
Looptijd voor 90°	< 30 s	< 60 s
Contactuitvoering eindschakelaar	2 × EPU
Schakelstroom	1 mA – 3 A (0,5 A inductief), AC 250 V
Eindschakelaar (Open)	5°
Eindschakelaar (Close)	80°
Aansluitkabel (servomotor)	Kabel 1 m, 4 × 0.75 mm², halogeenvrij
Aansluitsnoer (eindschakelaar)	Kabel 1 m, 6 × 0.75 mm², halogeenvrij
Beschermingsklasse	III Veiligheidslaagspanning (SELV)
Beschermingsgraad	IP 54
EG-conformiteit	CE volgens 2014/30/EU Laagspanningsrichtlijn CE volgens 2014/35/EU
Bedrijfstemperatuur	-30 – 55 °C
Gewicht	1,1 kg	0,9 kg

Data-communicatie met bovenliggende systemen

TROX Brandveiligheids- en rookafvoersystemen hebben genormeerde interfaces voor koppeling met gebouwbeheersystemen. In eenvoudige situaties bestaat de interface uit contacten, die de ingangen en uitgangen van TROX systemen en andere componenten verbinden.

Besturings- en communicatiemodule voor rookafvoerkleppen

Bestelkenmerk	B24A	B24AS	B24AM	B24BKNE	B24C	B230D	B24D
Moduultype	AS-EM/EK	AS-EM/SIL2	AS-EM/M	BKNE230-24	BC24	BRM-10-F	BRM-10-F-ST
EK2-EU	×	×	×	×	×	×	×
EK-JZ	×	×	×	×	×	×	×

Opmerking:

De beschreven rookafvoerkleppen, servomotoren en communicatiemodules zijn door de fabrikant brandtechnisch goedgekeurd en mogen daarom hiervoor toegepast worden.

B24A – AS-EM/EK

Toepassing

Module voor aansturing van rookafvoerkleppen
Signalering van de klepstand „DICHT“ en „OPEN“
Open sturen van de motoren ook zonder controller-communicatie
LED-weergave van klepstand DICHT/OPEN en looptijdbewaking
Geïntegreerde AS-interface slave
Bewaking van de communicatie
Looptijdbewaking van de klepmotor is in de master mogelijk
Voedingspanning van de module en de servomotor 24 V DC via de AS-interface door 2-draadssturing
Stekkergereed voor Belimo servomotoren (fabrieksmatig gemonteerd en bekabeld)

Toepassing

B24A – Gemonteerd aan de rookafvoerklep

Bestelcodering	AS-EM/EK
elektrische uitvoering	4 ingangen/3 uitgangen
Uitgangsfunctie	Transistor PNP
Bedrijfsspanning	26,5 – 31,6 V DC
Stroomopname inclusief motor	450 mA
Ingangen
Bedrading	DC PNP
Sensorvoeding	AS-i
Spanningsbereik	18 – 30 V AC
kortsluitvast	ja
Geluidniveau hoog signaal 1	10
Ingangsstroom hoog/laag	> 7 mA/< 2 mA
Ingangskarakteristiek	IEC 61131-2 Type 2
Uitgangen PNP
galvanisch ontkoppeld	nee
Belastbaarheid per uitgang	400 mA per uitgang/400 totaal (uit AS-i)
Uitgangen relais
galvanisch ontkoppeld	ja
maximale spanning	32 V
Stroombelastbaarheid	500 mA
Omgevingstemperatuur	-5 – 75 °C
Beschermingsgraad, beschermingsklasse	IP 42
AS-i Profiel	S-7.A.E
E/A-configuratie	7 Hex
ID-Code	7 Hex
EMV	EN 61000-6-2; EN 61000-6-3

B24AS – AS-EM/SIL2

Toepassing

Module voor aansturing van rookafvoerkleppen
Signalering van de klepstand „DICHT“ en „OPEN“
Met toelating tot SIL2 volgens IEC/EN 61508
Geïntegreerde AS-interface
Bewaking van de communicatie
Looptijdbewaking van de klepmotor is in de master mogelijk
Aansluiting via klemmen
Voedingspanning van de module en de servomotor 24 V DC via de AS-interface door 2-draadssturing
Stekkergereed voor Belimo servomotoren (fabrieksmatig gemonteerd en bekabeld)

Toepassing

B24AS – Gemonteerd aan de rookafvoerklep

Bestelcodering	AS-EM/SIL2
Bedrijfsspanning	26,5 – 31,6 V DC
Stroomopname	< 400 mA uit AS-i
Belastbaarheid per uitgang	340 mA
Belastbaarheid per module	340 mA
Bedrijfstoestand LED
AS-i power	1 × groen
PeripheralFault	1 × rood knipperend
ComError	1 × rood statisch
Ouput Q0	1 × geel (DO0)
Output Q1	1 × geel (DO1)
Input status LED SI-1	1 × geel
Input status LED SI-2	1 × geel
Input status DI0	1 × geel (DI0)
Input status DI1	1 × geel (DI1)
Input status DI2	1 × geel (DI2)
Binaire ingangen	2 uitgangen transistor (typisch 24 V DC uit AS-i geschakeld, spanningsbereik 18 – 30 V)
Bedrijfstemperatuur	-20 – 70 °C
Opslagtemperatuur	-20 – 75 °C
Beschermingsgraad, beschermingsklasse	IP 54
Materiaal behuizing	Kunststof
AS-i Profiel	S-7.B.E (Safety at Work) en S7.A.E (motormodule)
EMV	EN 61000-6-2; EN 61000-6-3

B24AM – AS-EM/M

Toepassing

Module voor aansturing van rookafvoerkleppen met C_mod-functie
Signalering van klepstanden ”DICHT” en ”OPEN”
Tijdgestuurd lopen van 13 tussenstanden van het klepblad (Openingshoek tussen 7° en 90°)
Open sturen van de motoren ook zonder controller-communicatie
Noodstand programmeerbaar (OPEN of DICHT)
LED-weergave van klepstand DICHT/OPEN en looptijdbewaking
Geïntegreerde AS-interface slave
Bewaking van de communicatie
Looptijdbewaking van de klepmotor in de master
Voedingspanning van de module en de servomotor 24 V DC via de AS-interface 2-draads
Stekkergereed voor Belimo servomotoren

Toepassing

B24AM – Gemonteerd aan de rookafvoerklep

Bestelcodering	AS-EM/M
elektrische uitvoering	4 ingangen/3 uitgangen
Uitgangsfunctie	Transistor PNP
Bedrijfsspanning	26,5 – 31,6 V DC
Stroomopname inclusief motor	450 mA
Ingangen
Bedrading	DC PNP
Sensorvoeding	AS-i
Spanningsbereik	18 – 30 V AC
kortsluitvast	ja
Geluidniveau hoog signaal 1	10
Ingangsstroom hoog/laag	> 7 mA/< 2 mA
Ingangskarakteristiek	IEC 61131-2 Type 2
Uitgangen PNP
galvanisch ontkoppeld	nee
Belastbaarheid per uitgang	400 mA per uitgang/400 totaal (uit AS-i)
Uitgangen relais
galvanisch ontkoppeld	ja
maximale spanning	32 V
Stroombelastbaarheid	500 mA
Omgevingstemperatuur	-5 – 75 °C
Beschermingsgraad, beschermingsklasse	IP 42
AS-i Profiel	S-7.A.E
E/A-configuratie	7 Hex
ID-Code	7 Hex
EMV	EN 61000-6-2; EN 61000-6-3

B24BKNE – Communicatiemodule

Toepassing

Communicatie- en nettoestel voor rookafvoerservomotoren 24 V,status LEDs, geheugen voor stuursignaal, aansluiting 230 V AC, kabel 1 m, halogeenvrij

Toepassing

B24BKNE – BKNE230-24 Communicatiemodule

Bestelcodering	BKNE230-24
Nominale spanning	230 V AC 50/60 Hz
Werkend bereik	198 – 264 V AC
Dimensionering	19 VA (inclusief aandrijving)
Opgenomen vermogen	10 W (inclusief aandrijving)
Lengte / doorsnede	aan de servomotor = 1 m, 3 (6*) × 0,75 mm² (halogeenvrij)
Beschermingsklasse	II (Isolatie)
Omgevingstemperatuur	-30 – 50 °C
Opslagtemperatuur	-40 – 80 °C
Beschermingsgraad	IP 54
EG-conformiteit	EMV volgens 89/336/EWG, 73/23/EWG
operatie	Type 1 (EN60730-1)
software klasse	A (EN60730-1)
Onderhoud	onderhoudsvrij
Gewicht	680 g

B24C – Communicatiemodule

Toepassing

SLC-Technik
BC 24-Module dient voor aansturing van klepaandrijvingen
Voedingsspanning en communicatie via de uitwisselbare 2-draadskabel van een SLC24-16B systeem
Een thermo-elektrische activering en/of een rookmelder kunnen zonder overige extra toestellen aangesloten worden

Toepassing

B24C – BC24-G2 Communicatiemodule BV-Control AG

Bestelcodering	B24C
Nominale spanning	van SLC® stuurapparaat
Opgenomen vermogen	1 W
Aansluitingen	steekaansluiting, klemmenstrook
voedingsspanning voor kleppen	24 V
Omgevingstemperatuur	-20 – 50 °C
Opslagtemperatuur	-20 – 80 °C
Rel. Vochtigheid	95 % r.H. niet condenserend
Gewicht	255 g
B×H×T	114 × 153 × 54 mm
Beoordeeld schommelingsvoltage	2,5 kV (EN60730-1)

B24D, B230D – Communicatiemodule

Toepassing

AGNOSYS-Technik
BRM-F-ST Module dient voor bewaking en sturing van rookafvoerkleppen
Er kunnen maximaal 126 modules per ringbussysteem aangesloten worden

Toepassing

B24D – AGNOSYS BRM10FST Communicatiemodule
B230D – AGNOSYS BRM10F Communicatiemodule

Bestelcodering	B24D/B230D
Nominale spanning	18 – 32 V DC Typ. 24 V
Aansluitingen	steekaansluiting, klemmenstrook
voedingsspanning voor kleppen	24/230 V AC 24 V DC
Omgevingstemperatuur	0 – 45 °C
Rel. Vochtigheid	90 % r.H. niet condenserend
Gewicht	510 g
B×H×T	158 × 180 × 65 mm

EK-JZ

EK-JZ
