DID642

Getest volgens EN 1366-2

Certificering EUROVENT

Wateraansluitingen

Verstelbare dubbele düsen

Uitlopende perforatie, optioneel

DID642

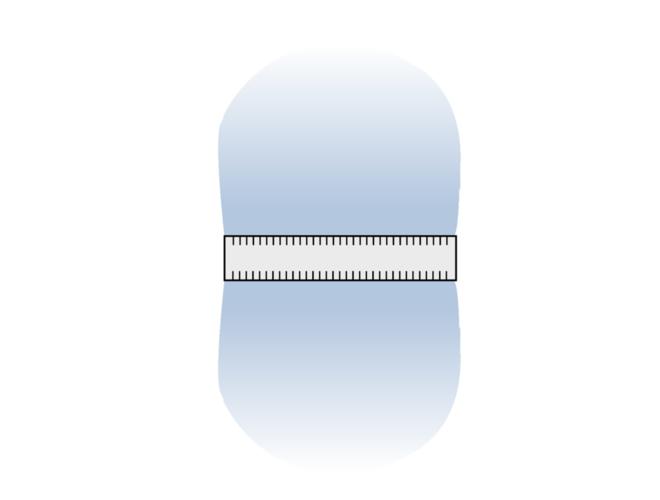

Tweezijdig uitblazend plafondinductierooster voor 600 en 625 plafondraster met horizontale warmtewisselaar

Plafondinductie-unit voor verwarming en koeling met 2- of 4-pijps warmtewisselaar voor integratie in verschillende systeemplafonds

Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
Hoge verwarming- en koelcapaciteit met een kleine primaire luchthoeveelheid en laag geluidsniveau
Vijf düsenvarianten voor optimale inductie, één met verstelbare dubbele düsen met verschillende diameter
Openklapbaar en afneembaar frontrooster in twee varianten

Optionele uitrusting en toebehoren

Besturingspakket
Extra aansluitkast voor toevoer- afvoercombinatie of voor extra toevoerlucht
Toevoer- en afvoerunits op aanvraag
Verstelbare luchtrichtlamellen voor het richten van de luchtstraal
Zwart gelakte warmtewisselaar
Meerdere poedercoatings, bijvoorbeeld volgens RAL-Classic
Met randverbreding vrijhangende plaatsing mogelijk

Toepassing

Toepassing

Plafondinductieroosters type DID642 kunnen worden geïntegreerd in verschillende systeemplafonds tot een maximale ruimtehoogte van 4,0 m
Bijzonder geschikt voor modulaire plafonds vierkant 600mm of 625mm
2-of 4-pijps warmtewisselaars maken een comfortabel binnenklimaat mogelijk, met een minimale verse luchthoeveelheid
De gunstige eigenschappen van water als energiedrager, worden gebruikt voor verwarming en koeling
Uitstromingsrichting kan door verstelbare luchtrichtlamellen nadien worden aangepast (optioneel)

Speciale kenmerken

Verstelbare luchtrichtlamellen voor het richten van de luchtstraal
2 verschillende uitvoeringen voor het scharnierbaar inductierooster
Horizontale warmtewisselaar in 2- of 4-pijps uitvoering
Wateraansluitingen aan de kopse zijde, gladde koperen buis Ø12 mm of buitendraad of wartel G½", vlakdichtend
Inwendige stalen plaat voorzien van gestanste düsen

Nominale grootten

900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm (3000 alleen zonder extra aansluitkast)

Beschrijving

Uitvoeringen

Inductierooster

Perforatie van het inductierooster met naar de rand toe kleiner wordende gaten
D1: Perforatie van het inductierooster met overal gelijke gaten

Warmtewisselaar

2: Voor tweepijps systemen
4: Voor vierpijps systemen

Düsenvarianten

HE: Kleine opening
S1: Middelgrote opening
S2: Grote opening
HP: Zeer grote opening
DA: Verstelbare dubbeldüse, standaard beide open
DS: Verstelbare dubbeldüse, kleine openingen open
DB: Verstelbare dubbeldüse, grote openingen open

DS en DB zijn instelvarianten. DA bestellen en DS of DB op het werk instellen.

Uitvoering

Gepoedercoat in RAL 9010, wit, glansgraad 50 %
P1: Gepoedercoat in nader te bepalen RAL kleur, glansgraad 70%
P1: Gepoedercoat in RAL 9006, wit aluminium, glansgraad 30 %

Aanbouwdelen

Extra aansluitkast voor afvoer of voor extra toevoerlucht
Verstelbare luchtrichtelementen
Wateraansluiting A1: buitendraad G1/2", vlakdichtend
Wateraansluiting A2: wartel G1/2", vlakdichtend

Toebehoren

Regelcomponenten

KV: Koelventiel met aandrijving
HV: Verwarmingsventiel met aandrijving

Ventiel met kVS-waarde 0,25, 0,40, 0,63 of 1,00

Wateraansluiting

R: Voetventiel(tweepijps: 1, vierpijps: 2), kVS-waarde 1,32

Aanvullende producten

Waterslangen
Regeling bestaande uit bedieneenheid met geìntegreerde temperatuursensor, kleppen inclusief motoren en voetventielen

Constructieve kenmerken

Luchtaansluitingen geschikt voor ronde luchtkanalen volgens EN 1506 of EN 13180
4 ophangpunten voor montage
5 Düsenvarianten voor optimale inductie, een met verstelbare dubbele düsen met verschillende diameters

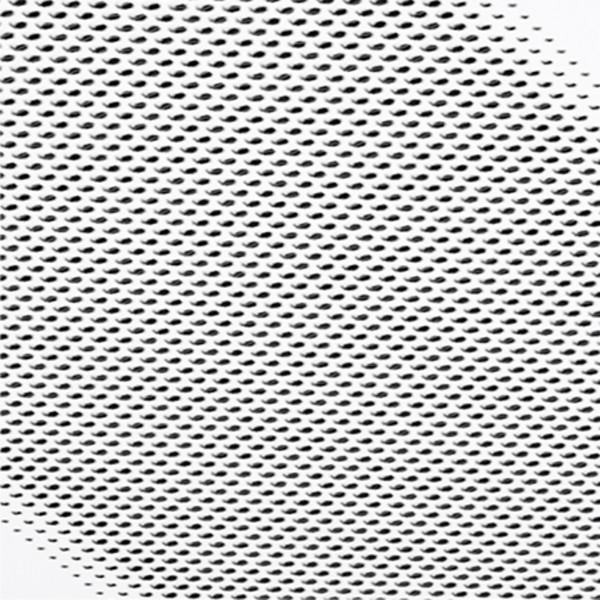

Inductierooster met verspringende ronde perforatie, perforatie met naar de rand toe kleiner wordende gaten of met overal gelijke gaten
Extra luchttoevoer, optioneel
Extra aansluitkast voor toevoer of afvoer, optioneel

Materialen en afwerking

Huis, inductierooster, kopplaat, aansluittuit en bevestigingsprofiel van verzinkt staalplaat
Düseplaat van staalplaat.
Warmtewisselaar bestaat uit koperen buizen met aluminium lamellen
Luchtrichtlamellen van polypropyleen, volgens UL 94, vlamwerend (V0)
Zichtdelen gepoedercoat, wit (RAL 9010) of in een andere kleur volgens RAL-Classic
Warmtewisselaar naar keuze zwart gelakt (RAL 9005)

Normen en richtlijnen

De producten zijn onder nummer 09.12.432 gecertificeerd en op de internetsite van Eurovent vermeld
Hygiene-conformiteitsverklaring volgens VDI 6022

Onderhoud

Geen bewegende delen en daarom onderhoudsarm
De warmtewisselaar kan worden gereinigd met een industriële stofzuiger
Van toepassing is VDI 6022, blad 1 - Hygiënische eisen aan luchtbehandelings-installaties

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

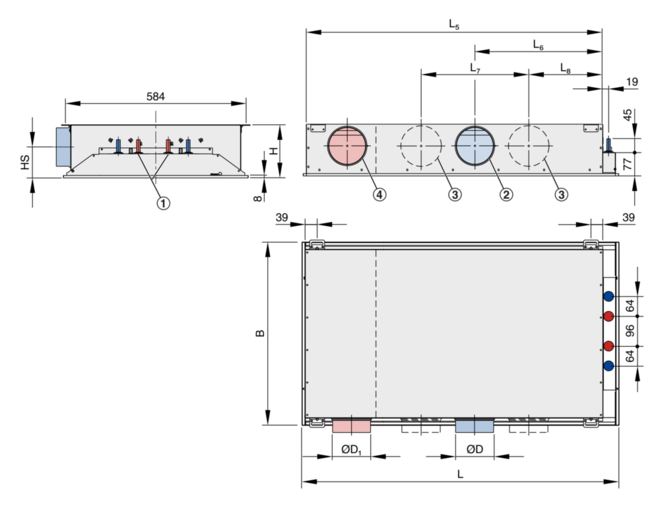

Schematische weergave DID642

① Ophangprofiel
② Luchtaansluiting (primaire lucht)
③ Behuizing
④ Wateraansluitingen
⑤ Warmtewisselaar
⑥ Düsen (afgebeeld dubbele düse, optioneel)
⑦ Inductierooster
⑧ Luchtrichtlamellen (optie)

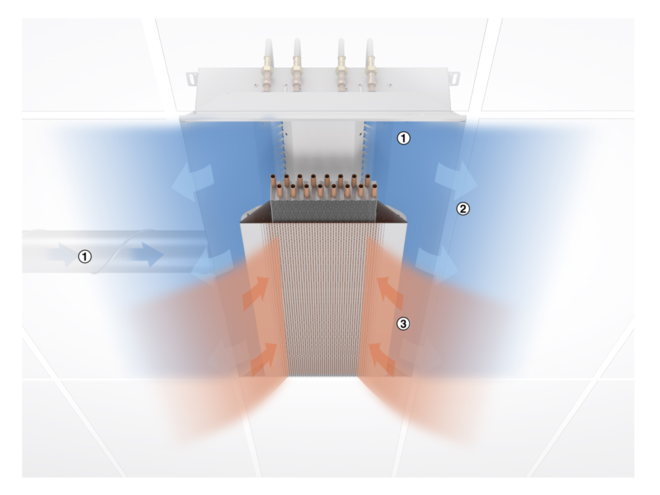

Functiebeschrijving

Plafondinductieroosters verdelen centraal behandelde verse lucht (buitenlucht) en koelen of verwarmen de ruimte met warmtewisselaars.

De primaire lucht stroomt via düsen (in vijf varianten) in de mengkamer en induceert lucht uit de ruimte. Deze secundaire lucht stroomt via het inductierooster en de horizontale warmtewisselaar; hier wordt de lucht verwarmd of gekoeld.

Deze secundaire luchtstroom wordt gekoeld of verwarmd en samen met de primaire lucht door roosters, horizontaal in de ruimte toegevoerd.

Nominale lengte	900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm
Lengte	893 – 3000 mm
Hoogte	170/205 mm
Breedte	593, 598, 618, 623 mm
Diameter primaire-luchtaansluiting	123/158 mm
Primaire luchthoeveelheid	10 – 125 l/s of 36 – 450 m³/h
Koelvermogen	Tot 3100 W
Verwarmingsvermogen	Tot 2330 W
Maximale waterzijdige bedrijfsdruk	6 bar
Maximale bedrijfstemperatuur	75 °C

De selectie van overige varianten en van units met extra aansluitkast voor toevoer of afvoer kunt u doen met ons selectieprogramma Easy Product Finder of op aanvraag.

Snelselectie

L_N	①	Primaire lucht		②	③	Koelen				Verwarmen
L_N	①	V_Pr		Δp_t	L_WA	2- en 4-pijpssysteem				4-pijpssysteem
L_N	①	V_Pr		Δp_t	L_WA	Q_ges	Q_WK	Δt_W	Δp_W	Q_WH = Q_ges	Δt_W	Δp_W
L_N	①	l/s	m³/h	Pa	dB(A)	W		K	kPa	W	K	kPa
900	HE	10	36	67	<15	483	362	2,8	1,4	491	8,4	0,1
900	HE	17	62	200	29	729	522	4,1	1,4	649	11,2	0,1
900	S1	16	58	66	15	616	422	3,3	1,4	544	9,4	0,1
900	S1	28	100	197	32	905	570	4,5	1,4	697	12,0	0,1
900	S2	16	58	28	<15	545	351	2,7	1,4	463	8,0	0,1
900	S2	42	151	190	37	1111	606	4,7	1,4	719	12,4	0,1
900	HP	25	90	32	<15	701	400	3,1	1,4	530	9,1	0,1
900	HP	62	223	197	42	1391	645	5,0	1,4	769	13,2	0,1
900	DS	10	36	65	<15	467	346	2,7	1,4	481	8,3	0,1
900	DS	17	32	193	30	723	515	4,0	1,4	644	11,1	0,1
900	DB	14	50	30	<15	494	326	2,6	1,4	460	7,9	0,1
900	DB	35	126	192	36	1023	601	4,7	1,4	728	12,5	0,1
900	DA	20	72	31	<15	581	340	2,7	1,4	477	8,2	0,1
900	DA	50	180	196	41	1197	595	4,7	1,4	711	12,2	0,1
1200	HE	13	47	62	<15	610	453	3,5	1,8	615	10,6	0,1
1200	HE	23	83	195	30	930	653	5,1	1,8	812	14,0	0,1
1200	S1	22	79	67	19	805	541	4,2	1,8	694	11,9	0,1
1200	S1	37	133	191	35	1152	707	5,5	1,8	866	14,9	0,1
1200	S2	22	79	28	<15	720	455	3,6	1,8	597	10,3	0,1
1200	S2	58	209	198	42	1458	758	5,9	1,8	903	15,5	0,1
1200	HP	33	119	31	<15	902	504	3,9	1,8	668	11,5	0,1
1200	HP	84	302	199	44	1808	797	6,2	1,8	955	16,4	0,1
1200	DS	14	50	67	<15	626	459	3,6	1,8	627	10,8	0,1
1200	DS	24	86	198	30	945	657	5,1	1,8	819	14,1	0,1
1200	DB	18	65	27	<15	624	407	3,2	1,8	576	9,9	0,1
1200	DB	48	173	194	37	1331	752	5,9	1,8	912	15,7	0,1
1200	DA	27	97	31	<15	763	438	3,4	1,8	610	10,5	0,1
1200	DA	69	248	200	43	1575	745	5,8	1,8	893	15,4	0,1
1500	HE	17	61	66	<15	763	559	4,4	2,3	750	12,9	0,1
1500	HE	29	105	197	31	1122	771	6,0	2,3	960	16,5	0,1
1500	S1	28	101	70	23	989	651	5,1	2,3	833	14,3	0,1
1500	S1	47	169	197	38	1397	832	6,5	2,3	1021	17,6	0,1
1500	S2	28	101	28	15	869	542	4,2	2,3	710	12,2	0,1
1500	S2	71	256	181	45	1733	877	6,9	2,3	1049	18,1	0,1
1500	HP	42	151	32	17	1112	607	4,7	2,3	800	13,8	0,1
1500	HP	99	356	178	45	2099	908	7,1	2,3	1094	18,8	0,1
1500	DS	17	61	63	<15	742	537	4,2	2,3	737	12,7	0,1
1500	DS	30	108	197	31	1135	774	6,0	2,3	965	16,6	0,1
1500	DB	23	83	29	<15	777	499	3,9	2,3	699	12,0	0,1
1500	DB	61	220	200	38	1617	881	6,9	2,3	1071	18,4	0,1
1500	DA	34	122	31	<15	937	528	4,1	2,3	731	12,6	0,1
1500	DA	85	306	196	44	1889	865	6,8	2,3	1041	17,9	0,1
1800	HE	20	72	64	<15	875	634	5,0	2,7	853	14,7	0,2
1800	HE	35	126	197	32	1294	873	6,8	2,7	1088	18,7	0,2
1800	S1	33	119	69	24	1133	735	5,7	2,7	943	16,2	0,2
1800	S1	56	202	198	40	1612	936	7,3	2,7	1151	19,8	0,2
1800	S2	33	119	29	<15	1027	629	4,9	2,7	822	14,1	0,2
1800	S2	87	313	199	41	2038	990	7,7	2,7	1189	20,5	0,2
1800	HP	50	180	32	19	1295	692	5,4	2,7	912	15,7	0,2
1800	HP	111	400	159	45	2335	996	7,8	2,7	1209	20,8	0,2
1800	DS	21	76	66	<15	892	638	5,0	2,7	864	14,9	0,2
1800	DS	36	130	194	31	1312	877	6,9	2,7	1094	18,8	0,2
1800	DB	28	101	29	<15	922	584	4,6	2,7	811	13,9	0,2
1800	DB	73	263	197	39	1868	988	7,7	2,7	1205	20,7	0,2
1800	DA	41	148	32	17	1109	614	4,8	2,7	844	14,5	0,2
1800	DA	98	353	182	45	2140	959	7,5	2,7	1161	20,0	0,2
2100	HE	24	86	68	16	1199	912	3,9	9,2	1422	11,1	1,0
2100	HE	40	144	190	33	1735	1253	5,4	9,2	1819	14,2	1,0
2100	S1	39	140	71	27	1523	1054	4,5	9,2	1572	12,3	1,0
2100	S1	64	230	193	42	2124	1354	5,8	9,2	1938	15,1	1,0
2100	S2	40	144	31	<15	1393	911	3,9	9,2	1376	10,8	1,0
2100	S2	100	360	196	42	2654	1449	6,2	9,2	2018	15,8	1,0
2100	HP	61	220	37	24	1751	1015	4,4	9,2	1545	12,1	1,0
2100	HP	119	428	138	45	2852	1420	6,1	9,2	2010	15,7	1,0
2100	DS	25	90	67	<15	1213	911	3,9	9,2	1213	11,2	1,0
2100	DS	43	155	200	32	1804	1285	5,5	9,2	1861	14,6	1,0
2100	DB	33	119	30	<15	1225	827	3,6	9,2	1336	10,4	1,0
2100	DB	85	306	196	40	2475	1451	6,2	9,2	2055	16,1	1,0
2100	DA	49	176	34	19	1466	877	3,8	9,2	1401	11,0	1,0
2100	DA	109	392	167	45	2691	1379	5,9	9,2	1943	15,2	1,0
2400	HE	27	97	67	17	1328	1003	4,3	10,5	1568	12,3	1,1
2400	HE	46	166	196	35	1940	1384	6,0	10,5	2013	15,7	1,1
2400	S1	45	162	75	30	1718	1176	5,1	10,5	1752	13,7	1,1
2400	S1	73	263	199	44	2366	1486	6,4	10,5	2132	16,7	1,1
2400	S2	45	162	31	<15	1543	1001	4,3	10,5	1517	11,9	1,1
2400	S2	112	403	192	44	2923	1575	6,8	10,5	2203	17,2	1,1
2400	HP	69	248	37	26	1944	1114	4,8	10,5	1701	13,3	1,1
2400	HP	124	446	120	45	2994	1502	6,5	10,5	2146	16,8	1,1
2400	DS	28	101	65	<15	1336	998	4,3	10,5	1578	12,3	1,1
2400	DS	49	176	196	33	1998	1409	6,1	10,5	2046	16,0	1,1
2400	DB	38	137	30	<15	1386	928	4,0	10,5	1494	11,7	1,1
2400	DB	97	350	198	42	2759	1588	6,8	10,5	2257	17,6	1,1
2400	DA	56	202	35	22	1656	980	4,2	10,5	1561	12,2	1,1
2400	DA	116	418	148	45	2870	1471	6,3	10,5	2093	16,4	1,1
2700	HE	31	112	72	19	1495	1121	4,8	11,8	1742	13,6	1,3
2700	HE	52	187	200	36	2128	1503	6,5	11,8	2189	17,1	1,3
2700	S1	51	184	79	32	1905	1289	5,5	11,8	1921	15	1,3
2700	S1	78	281	185	45	2516	1576	6,8	11,8	2273	17,8	1,3
2700	S2	51	184	32	18	1720	1104	4,7	11,8	1672	13,1	1,3
2700	S2	117	421	150	45	3067	1658	7,1	11,8	2335	18,3	1,3
2700	HP	77	277	38	29	2139	1212	5,2	11,8	1852	14,5	1,3
2700	HP	125	450	101	45	3062	1556	6,7	11,8	2246	17,6	1,3
2700	DS	31	112	63	15	1455	1081	4,6	11,8	1713	13,4	1,3
2700	DS	55	198	197	33	2190	1527	6,6	11,8	2222	17,4	1,3
2700	DB	43	155	31	<15	1542	1023	4,4	11,8	1644	12,9	1,3
2700	DB	109	392	200	44	3023	1711	7,4	11,8	2439	19,1	1,3
2700	DA	63	227	36	24	1833	1073	4,6	11,8	1709	13,4	1,3
2700	DA	120	432	130	45	2986	1540	6,6	11,8	2212	17,3	1,3
3000	HE	35	126	69	16	1695	1224	5,3	13	1897	14,8	1,4
3000	HE	59	212	200	34	2355	1635	7,0	13	2380	18,6	1,4
3000	S1	56	202	69	28	2056	1380	5,9	13	2062	16,1	1,4
3000	S1	96	345	187	44	2905	1750	7,5	13	2519	19,7	1,4
3000	S2	58	209	35	22	1913	1214	5,2	13	1832	14,3	1,4
3000	S2	116	418	139	44	3105	1706	7,3	13	2421	18,9	1,4
3000	HP	89	320	43	34	2399	1335	5,7	13	2031	15,9	1,4
3000	HP	125	450	86	45	3102	1596	6,9	13	2328	18,2	1,4
3000	DS	35	126	65	16	1604	1182	5,1	13,0	1867	14,6	1,4
3000	DS	61	220	197	34	2373	1637	7,0	13,0	2387	18,7	1,4
3000	DB	47	170	31	15	1666	1097	4,7	13,0	1767	13,8	1,4
3000	DB	117	421	190	45	3214	1805	7,8	13,0	2586	20,2	1,4
3000	DA	73	263	40	28	2079	1199	5,2	13	1888	14,8	1,4
3000	DA	122	440	113	45	3065	1592	6,8	13	2311	18,1	1,4

Voor Q_ges rekening houden met maximaal 5 % minder waterzijdig vermogen door verstelling van de luchtrichtelementen tot 45°

① Düse ② Drukverlies ③ Stromingsgeluid

Referentiewaarden

Parameters	Koelen	Verwarmen
t_R	26 °C	22 °C
t_Pr	16 °C	22 °C (isotherm)
t_WV	16 °C	50 °C
V_W (L_N 900 – 1800 mm)	110 l/h	50 l/h
V_W (L_N vanaf 2100 mm)	200 l/h	110 l/h

Tweezijdig uitblazende plafondinductieroosters type DID 642 leveren grote vermogens bij een goed thermisch comfort.

Geschikt voor plafondinbouw in ruimten met een hoogte tot 4,0 m.

Bestaand uit het huis met ophangpunten, met luchtaansluiting, onbrandbare düsen en horizontale warmtewisselaar.

Düsen in vijf uitvoeringen voor optimale inductie, één met verstelbare dubbele düsen met verschillende diameters.

Speciale kenmerken

Verstelbare luchtrichtlamellen voor het richten van de luchtstraal
2 verschillende uitvoeringen voor het scharnierbaar inductierooster
Horizontale warmtewisselaar in 2- of 4-pijps uitvoering
Wateraansluitingen aan de kopse zijde, gladde koperen buis Ø12 mm of buitendraad of wartel G½", vlakdichtend
Inwendige stalen plaat voorzien van gestanste düsen

Materialen en afwerking

Huis, inductierooster, kopplaat, aansluittuit en bevestigingsprofiel van verzinkt staalplaat
Düseplaat van staalplaat.
Warmtewisselaar bestaat uit koperen buizen met aluminium lamellen
Luchtrichtlamellen van polypropyleen, volgens UL 94, vlamwerend (V0)
Zichtdelen gepoedercoat, wit (RAL 9010) of in een andere kleur volgens RAL-Classic
Warmtewisselaar naar keuze zwart gelakt (RAL 9005)

Uitvoering

Gepoedercoat in RAL 9010, wit, glansgraad 50 %
P1: Gepoedercoat in nader te bepalen RAL kleur, glansgraad 70%
P1: Gepoedercoat in RAL 9006, wit aluminium, glansgraad 30 %

Technische gegevens

Nominale lengte: 900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm
Lengte: 893 – 3000 mm
Hoogte: 170/205 mm
Breedte: 593, 598, 618, 623 mm
Diameter primaire-luchtaansluiting: 123/158 mm
Primaire luchthoeveelheid: 10 – 125 l/s of 36 – 450 m³/h
Koelvermogen: tot 3100 W
Verwarmingsvermogen: tot 2330 W
Maximale waterzijdige bedrijfsdruk 6 bar
Maximale bedrijfstemperatuur: 75 °C

Selectiegegevens

Primaire lucht

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Stromingsgeluid

L_WA _______________________ [dB(A)]

Koelen

Q_ges _______________________ [W]

Verwarmen

Q_ges _______________________ [W]

Serie
DID642 Plafondinductierooster

Inductierooster
Geen vermelding: perforatie met naar rand toe kleinere gaten
D1 Perforatie met overal gelijke gaten

Warmtewisselaar
2 voor tweepijps systemen
4 voor vierpijps systemen

Düsevarianten
HE       Klein
S1       Middel
S2       Groot
HP       Zeer groot
DA       Verstelbare dubbele düse, fabrieksmatig beide düsen open
       Dimensioneringsopties: verstelbare dubbele düsen, fabrieksmatig beide düsen open, instelling bij inbedrijfname
DB       Grote düsen open
DS       Kleine düsen open

Plaatsing van het huis en de aansluitingen
LL       Huis links, wateraansluitingen links
LR       Huis links, wateraansluitingen rechts
RL       Huis rechts, wateraansluitingen links
RR       Huis rechts, wateraansluitingen rechts

Functie en plaatsing extra aansluitkast
       Geen vermelding: Zonder
       Enkel voor LL, RR, van L = L_N + 250 mm
AV       Luchtafvoer, luchtaansluiting voorzijde
AH       Luchtafvoer, luchtaansluiting achterzijde
ZV       Luchttoevoer, luchtaansluiting voorzijde
ZH       Luchttoevoer, luchtaansluiting achterzijde

Wateraansluitingen
       Geen vermelding:       Gladde aansluitingen Ø12 mm
A1       Met buitendraad G½" vlakdichtend
A2       Wartelmoer G½ ", vlakke afdichting

Apparaatgrootte [mm]
       L × L_N – B
       Totale lengte (frontrooster) × nominale lengte – breedte
       L maximaal 7 mm korter dan L_N

Aansluitdiameter primaire lucht
123
158
2×123
2×158

Aansluitdiameter extra aansluitkast
Alleen voor AV, AH, ZV, ZH
123
158

Oppervlak zichtzijde
Geen vermelding: poedergecoat, RAL 9010, wit
P1 Poedergecoat, RAL Classic kleur opgeven

       Glansgraad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle andere RAL-kleuren 70 %

Luchtrichtelementen
Geen opgaaf: zonder
LE Met luchtrichtelementen

Ventielen en aandrijvingen
Geen vermelding: zonder regelcomponenten
VS Met regelcomponenten (los meegeleverd)

Koelventiel
Geen opgaaf: zonder
KV Koelventiel met servomotor

kVS-waarde koelventiel
0,25
0,40
0,63
1,00

Verwarmingsventiel
Geen opgaaf: zonder
HV Verwarmingsventiel met servomotor

kVS-waarde verwarmingsventiel
0,25
0,40
0,63
1,00

Voetventiel
Geen opgaaf: zonder
R Met voetventiel

Bestelvoorbeeld: DID642–2–S1–LL/1193×1200×593/123

Inductierooster	Geperforeerde rooster met uitlopende verspringende perforatie
Warmtewisselaar	2-pijpssysteem
Düsevarianten	Middel
Plaatsing van het huis en de aansluitingen	Huis links, wateraansluitingen links
Totale lengte (frontrooster) × nominale lengte x frontraambreedte	1193 × 1200 × 593 mm
Aansluitdiameter primaire lucht	123 mm
Oppervlak zichtzijde	RAL 9010

Bestelvoorbeeld: DID642–D1–4–S2–RR–AV–A1/1798×1200×598/158/123/P1-RAL9006/LE/VS/KV–0,40/HV–0,25/R

Inductierooster	Geperforeerd rooster met constant verspringende perforatie
Warmtewisselaar	voor vierpijps systemen
Düsevarianten	Groot
Plaatsing van het huis en de aansluitingen	Huis rechts, wateraansluitingen rechts
Functie en plaatsing extra aansluitkast	Afvoerlucht, luchtaansluiting voorzijde
Wateraansluitingen	met buitendraad G½", vlakdichtend
Totale lengte (frontrooster) × nominale lengte x frontraambreedte	1798 × 1200 × 598 mm
Aansluitdiameter primaire lucht	158 mm
Aansluitdiameter extra aansluitkast	123 mm
Oppervlak zichtzijde	RAL 9006
Luchtrichtlamellen	Met
Kleppen en servomotoren	Met
Koelventiel	Met
kVS-waarde koelventiel	0,40
Verwarmingsventiel	Met
kVS-waarde verwarmingsventiel	0,25
Voetventiel	Met

Aanbouwdelen, Afmetingen en gewichten, Mit Zusatzgehäuse

Luchtrichtlamellen

① Vergrendeling
② Lamel
③ Koppellijst
④ Verbinding

Luchtrichtlamellen

Het verstellen van de luchtrichting biedt de mogelijkheid plafondinductieroosters dicht bij elkaar te plaatsen zonder dat dit tot tochtklachten leidt. De luchtverdeling kan men aanpassen aan de geometrie van de ruimte. Bij veranderingen in het gebruik kan men de luchtverdeling door verstelling achteraf optimaliseren.

Meerdere met elkaar verbonden luchtrichtlamellen kunnen gelijktijdig worden versteld
Voor kleinere aanpassingen de verbinding van de lamelen verbreken
Voor verstelling de buitenste lamelen van een set met beide handen bedienen
De verstelling in 15°-stappen, tot maximaal 45° naar links en rechts mogelijk
Stand lamellen bij levering is recht

Afwijking van de rechte instelling van de lamellen heeft een geringe vermindering van het waterzijdige vermogen tot gevolg. Die invloeden van de luchtrichtelementen kunnen met de Easy Product Finder bepaald worden.

DID642

① Alleen bij 4-pijps
② Plaats aansluitingen bij een toevoeraansluiting
② Plaats aansluitingen bij twee toevoeraansluitingen
B: 593, 598, 618, 623 mm

L₁ = L_N − 62
L₂ = (L_N − 62) ∕ 2
L₃ = L – L_N + 10
L₄ = L – L_N + 52

Afmetingen [mm]ØDHHS

ØD	H	HS
123	170	99
158	205	116,5

Afmetingen [mm]BE

B	E
593	193
598	195
618	205
623	208

B = Breedte frontrooster

GewichtLNLminLmaxm①LNmmmmkgkg

L_N	L_min	L_max	m	①
L_N	mm		kg
900	893	1500	20 – 33	1,8
1200	1193	1800	26 – 40	2,4
1500	1493	2100	33 – 46	3,0
1800	1793	2400	39 – 53	3,6
2100	2093	2700	46 – 59	4,2
2400	2393	3000	53 – 66	4,8
2700	2693	3000	59 – 66	5,4
3000	2993	3000	66	6,0

L = Totale lengte (frontrooster)

L_N = Nominale lengte

① Waterinhoud

Dummy als opvuldeel 10 kg/m

Gewichtsverschil van units met andere breedte is minimaal

DID642 met extra aansluitkast

① Alleen bij 4-pijps
② Plaats aansluitingen bij een toevoeraansluiting
② Plaats aansluitingen bij twee toevoeraansluitingen
④ Toevoer- of afvoeraansluiting extra aansluitkast
B: 593, 598, 618, 623 mm

L₅ = L − 62
L₆ = (L_N − 74) ∕ 2
L₇ = (L_N − 64) ∕ 2
L₈ = (L_N − 60) ∕ 4
L₉ = ((L − L_N + 53) ∕ 2) − 26

Afmetingen [mm]ØDØD1HHS

ØD	ØD₁	H	HS
123	123	170	99
123	158	205	116,5
158	123	205	116,5
158	158	205	116,5

Afmetingen [mm]BE

B	E
593	193
598	195
618	205
623	208

B = Breedte frontrooster

GewichtLNØD1 [mm]ØD1 [mm]Lmaxm①LN123158Lmaxm①LNLminLminLmaxm①LNmmmmmmkgkg

L_N	ØD₁ [mm]		L_max	m	①
L_N	123	158	L_max	m	①
L_N	L_min		L_max	m	①
L_N	mm			kg
900	1150	1185	1500	20 – 33	1,8
1200	1450	1485	1800	26 – 40	2,4
1500	1750	1785	2100	33 – 46	3,0
1800	2050	2085	2400	39 – 53	3,6
2100	2350	2385	2700	46 – 59	4,2
2400	2650	2685	3000	53 – 66	4,8
2700	2950	2985	3000	59 – 66	5,4

L = Totale lengte (frontrooster)

L_N = Nominale lengte

① Waterinhoud

Dummy als opvuldeel 10 kg/m

Gewichtsverschil van units met andere breedte is minimaal

Inbouwvoorbeelden, Inbouwdetails, Kenmerken en definities

Inbouw in systeemplafond

Plafondinbouw, T-profiel

① DID-unit
② Plafondplaat

Inbouw en inbedrijfname

Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
Inbouw in plafond
Lengten van 893 tot 3000 mm en breedten 593, 598, 618 en 623 mm, passend in alle plafondsystemen
Horizontale primaire-luchtaansluiting
Het Inductierooster beschikt over 4 ophangpunten
De montage en het aansluiten en montage-, verbindings- en afdichtingsmateriaal, door derden
De warmtewisselaar heeft wateraansluitingen voor toe- en afvoer aan de kopse zijde.

Inbouw in T-liggers of gesloten plafond

Met de ophanging van units aan het betondek, voorkomt men ongewenste belasting van het systeemplafond

Schematische weergave meng ventilatie 00102843_0

Definities

L_WA [dB(A)]

Geluidvermogenniveau

t_Pr [°C]

Primaire luchttemperatuur

t_WV [C°]

Watertoevoertemperatuur koelen/verwarmen

t_R [C°]

Ruimtetemperatuur

t_R [C°]

Ruimtetemperatuur

t_AN [C°]

Temperatuur Secundaire lucht

Q_Pr [W]

Thermisch vermogen Primaire lucht

Q_ges [W]

Thermisch vermogen totaal

Q_W [W]

Thermisch vermogen water koelen/verwarmen

V_Pr [l/s]

Primaire luchthoeveelheid

V_Pr [m³/h]

Primaire luchthoeveelheid

V_W [l/h]

Waterhoeveelheid koelen/verwarmen

V [l/h]

Luchthoeveelheid

∆t_W [K]

Temperatuurverschil water

∆p_W [kPa]

Waterzijdig drukverlies

∆p_t [Pa]

Totaal drukverlies luchtzijdig

∆t_Pr = t_Pr - t_R [K]

Temperatuurverschil tussen primaire- en ruimtelucht

∆t_RWV = t_WV - t_R [K]

Temperatuurverschil tussen watertoevoer- en ruimtetemperatuur

∆t_Wm-Ref [K]

Temperatuurverschil tussen gemiddelde water- en referentietemperatuur

Hoofdafmetingen

L_N [mm]

Nominale lengte

Mengende ventilatie

Met snelheden van 2 - 5 m/s door het rooster, wordt de lucht toegevoerd en deze mengt zich met ruimtelucht. Zo wordt steeds de volledige inhoud van de ruimte geventileerd. Deze mengende toevoer zorgt voor een gelijkmatige temperatuur en luchtkwaliteit. De hoge snelheid van de luchtstraal neemt snel af door inductie van ruimtelucht.

Downloads

Productinformatie

Type DID642

PD – DID642 2 MB pdf

Certificaten

EUROVENT certificate

Eurovent_ChilledBeams_CE_2020_09_DE_en_fr Certificate 160 KB pdf
Environmental Product Declaration DID642

DID642_EPD_2024_07_DE_en Environmental Product Declarations 1,2 MB pdf
Eurovent Certita Certification Active and Passive Chilled Beams

Active-and-Passive-Chilled-Beams_CE_EUROVENT_09.12.432_2023_09_DE_en_fr Certificate 200 KB pdf

TROX SERVICES

Online Product Configurator Ontwerp airconditioning- en ventilatiecomponenten eenvoudig en snel

Alles in één klik De digitale diensten van myTROX

TROX Easy Product Finder Meer info over de ontwerptool

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

TECHNISCH NOODZAKELIJK

Deze cookies zijn nodig voor het goed functioneren van onze website en kunnen niet worden uitgeschakeld. Deze cookies worden in de regel alleen ingesteld als reactie op door u ondernomen acties, zoals het instellen van uw privacyvoorkeuren of het vullen van de winkelwagen. Daarnaast zijn beveiligingsrelevante functionaliteiten of ondersteuning via een speciale webchat geïntegreerd, inclusief alle sessiecookies van TROX die worden ingesteld nadat u zich als klant hebt aangemeld. U kunt uw browser instellen om deze cookies te blokkeren of u hierover te informeren. Als gevolg hiervan werken sommige delen van de website mogelijk niet zoals bedoeld.

STATISTIEKEN EN WEBSITE-ANALYSE

Deze cookies maken het mogelijk om gegevens te verzamelen voor statistieken en analyse zodat TROX de prestaties van de bezochte websites kan meten, technische problemen kan identificeren en aanknopingspunten kan vinden voor optimalisatie. Ze kunnen worden ingesteld door ons of door derden wiens diensten we op onze sites gebruiken. Gebruikers helpen ook bij het identificeren van bijvoorbeeld welke pagina's het vaakst of slechts zelden worden gebruikt of hoe mensen tussen webpagina's navigeren. Alle informatie die door derden wordt gebruikt, wordt geaggregeerd en geanonimiseerd.

DID642

Tweezijdig uitblazend plafondinductierooster voor 600 en 625 plafondraster met horizontale warmtewisselaar

Toepassing

Beschrijving

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Aanbouwdelen, Afmetingen en gewichten, Mit Zusatzgehäuse

Inbouwvoorbeelden, Inbouwdetails, Kenmerken en definities

Downloads

Productinformatie

Type DID642

Certificaten

EUROVENT certificate

Environmental Product Declaration DID642

Eurovent Certita Certification Active and Passive Chilled Beams

TROX SERVICES

TECHNISCH NOODZAKELIJK

STATISTIEKEN EN WEBSITE-ANALYSE

GEMAK EN PERSONALISATIE

VOOR DE BESTE TROX-ERVARING
