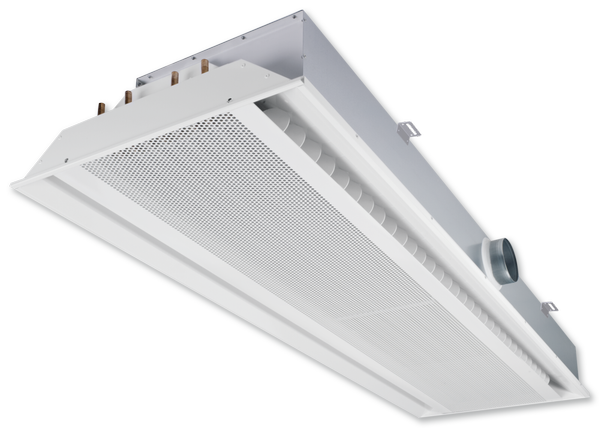

Active chilled beam
market_image_1
market_image_2
Eurovent

Conforme à VDI 6022

Active chilled beam
market_image_1
market_image_2
Eurovent

DID632

Tweezijdig uitblazend plafondinductierooster voor 600 en 625 plafondraster met horizontale warmtewisselaar

Plafondinductie-unit voor verwarming en koeling met 2- of 4-pijps warmtewisselaar voor integratie in verschillende systeemplafonds

  • Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
  • Hoge verwarming- en koelcapaciteit met een kleine primaire luchthoeveelheid en laag geluidsniveau
  • Vier düsenvarianten afgestemd op de primaire luchthoeveelheid, tbv. optimale inductie
  • Afneembaar frontrooster in vier varianten


Optionele uitrusting en toebehoren

  • Besturingspakket
  • Combinatie luchttoe- en afvoer beschikbaar
  • Verstelbare luchtrichtlamellen voor het richten van de luchtstraal
  • Zwart gelakte warmtewisselaar
  • Een verscheidenheid aan poedercoating, bijvoorbeeld volgens RAL CLASSIC of NCS-kleuren
  • Met randverbreding vrijhagende plaatsing mogelijk

Toepassing

Toepassing

  • Plafondinductie-units type DID632 kunnen worden geïntegreerd in verschillende systeemplafonds tot een maximale ruimtehoogte van 4,0 m
  • Bijzonder geschikt voor modulaire plafonds vierkant 600mm of 625mm
  • 2-of 4-pijps warmtewisselaars maken een comfortabel binnenklimaat mogelijk, met een minimale verse luchthoeveelheid
  • De gunstige eigenschappen van water als energiedrager, worden gebruikt tbv. verwarming en koeling
  • Uitstromingsrichting kan door verstelbare luchtrichtlamellen nadien worden aangepast (optioneel)

Speciale kenmerken

  • Verstelbare luchtrichtlamellen voor het richten van de luchtstraal
  • 4 design varianten van het afneembare frontrooster
  • Horizontale warmtewisselaar in 2- of 4-pijps uitvoering
  • Wateraansluitingen aan de kopse zijde, gladde koperen buis Ø12 mm of buitendraad G½", vlakdichtend
  • Inwendige stalen plaat voorzien van gestanste düsen

Beschrijving

Uitvoeringen

  • DID632-LR: Frontrooster met ronde perforatie
  • DID632-LQ: Frontrooster met vierkante perforatie
  • DID632-GL: Frontrooster met lamellen in de langsrichting
  • DID632-GQ: Frontrooster met lamellen in de dwarsrichting

Uitvoering

  • Gepoedercoat in RAL 9010, wit, glansgraad 50 %
  • P1: Gepoedercoat in nader te bepalen RAL kleur, glansgraad 70%
  • P1: Gepoedercoat in RAL 9006, wit aluminium, glansgraad 30 %

Toebehoren

  • Aansluiting luchtafvoer (onder 45°) voor combinatie luchttoe- en afvoer
  • Verstelbare luchtrichtlamellen

Aanvullende producten

  • Waterslangen
  • Regeling bestaande uit bedieneenheid met geìntegreerde temperatuursensor, kleppen inclusief motoren en voetventielen

Constructiegegevens

  • Luchtaansluitingen geschikt voor ronde luchtkanalen volgens EN 1506 of EN 13180
  • 4 ophangpunten voor montage
  • Düsen in vier grootten voor een optimale inductie
  • Optioneel geïntegreerde aansluiting tbv. luchtafvoer

Materialen en afwerking

  • Huis, frontraam, düsenplaat en geperforeerd inductierooster (LR/LQ) van verzinkt plaatstaal
  • Lamellen van het inductierooster (GL/GQ) van aluminiumprofielen
  • Warmtewisselaar bestaat uit koperen buizen met aluminium lamellen
  • Delen in het zicht gepoedercoat, helderwit (RAL 9010) of in een andere RAL-kleur
  • Warmtewisselaar naar keuze zwart gelakt (RAL 9005)
  • Afvoerluchtaansluiting van verzinkt plaatstaal
  • Luchtrichtlamellen van polypropyleen, volgens UL 94, vlamwerend (V0)

Technische informatie

  • Functie
  • Bestekomschrijving

Functieomschrijving

Plafondinductie-units verdelen centraal behandelde verse lucht (buitenlucht) en koelen of verwarmen de ruimte met warmtewisselaars.

De primaire lucht stroomt via düsen, in vier varianten leverbaar, in de mengkamer en induceert lucht uit de ruimte. Deze secundaire lucht stroomt via het inductierooster en de horizontale warmtewisselaar; hier wordt de lucht verwarmd of gekoeld.

Deze secundaire luchtstroom wordt gekoeld of verwarmd en samen met de primaire lucht door roosters, horizontaal in de ruimte toegevoerd.

Tweezijdig uitblazende plafondinductie-units type DID 632 leveren grote vermogens icm. een goed thermisch comfort.

Geschikt voor plafondinbouw in ruimten met een hoogte tot 4,0 m.

Bestaand uit het huis met ophangpunten, luchtaansluiting en onbrandbare düsen en horizontale warmtewisselaar.

Düsen in vier grootten voor optimale inductie.

Speciale kenmerken

  • Verstelbare luchtrichtlamellen voor het richten van de luchtstraal
  • 4 design varianten van het afneembare frontrooster
  • Horizontale warmtewisselaar in 2- of 4-pijps uitvoering
  • Wateraansluitingen aan de kopse zijde, gladde koperen buis Ø12 mm of buitendraad G½", vlakdichtend
  • Inwendige stalen plaat voorzien van gestanste düsen

Materialen en afwerking

  • Huis, frontraam, düsenplaat en geperforeerd inductierooster (LR/LQ) van verzinkt plaatstaal
  • Lamellen van het inductierooster (GL/GQ) van aluminiumprofielen
  • Warmtewisselaar bestaat uit koperen buizen met aluminium lamellen
  • Delen in het zicht gepoedercoat, helderwit (RAL 9010) of in een andere RAL-kleur
  • Warmtewisselaar naar keuze zwart gelakt (RAL 9005)
  • Afvoerluchtaansluiting van verzinkt plaatstaal
  • Luchtrichtlamellen van polypropyleen, volgens UL 94, vlamwerend (V0)

Uitvoering

  • Gepoedercoat in RAL 9010, wit, glansgraad 50 %
  • P1: Gepoedercoat in nader te bepalen RAL kleur, glansgraad 70%
  • P1: Gepoedercoat in RAL 9006, wit aluminium, glansgraad 30 %

Technische gegevens

  • Nominale lengte: 900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm
  • Lengte: 893 – 3000 mm
  • hoogte: 210 mm
  • Breedte: 593, 598, 618, 623 mm
  • Diameter primaire-luchtaansluiting: 123/158 mm
  • Primaire luchthoeveelheid: 6 – 85 l/s of 22 – 306 m³/h
  • Koelvermogen: tot 2450 W
  • Verwarmingsvermogen: tot 2970 W
  • Maximale waterzijdige bedrijfsdruk 6 bar
  • Maximale bedrijfstemperatuur: 75 °C

Downloads

Productinformatie

  • Type DID632

    Documentatie 2,4 MB pdf

Certificaten

  • Eurovent Certita Certification Active and Passive Chilled Beams

    Active-and-Passive-Chilled-Beams_CE_EUROVENT_09.12.432_2023_09_DE_en_fr Certificate 200 KB pdf

Referenties

Hypercube, Moscow, Russia

  • Informations about the Building
Project:
- Hypercube

Field of application:
- Office Building

Location:
- Moscow, Russia

TROX-Products:
- Air-water-Systems: Multi-Service-Chilled-Beams, DID312, DID632
- Air diffusor: SL-A, TRS
- Acoustics: CA, MSA
- Control Units: TVJD-Easy, EN-D, VFR
