00207101_0
DID614 / 593 × 593 / LE
00132715_0
Getest volgens EN 1366-2
00201882_0

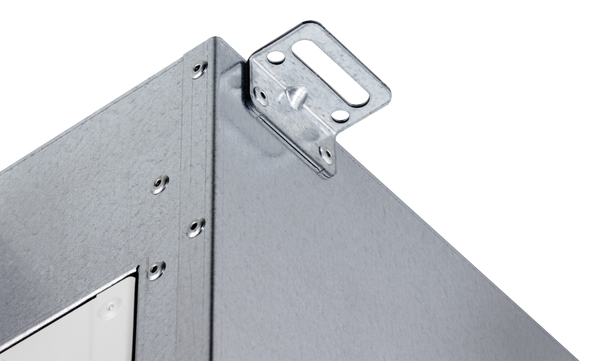

Bevestigingspunt
00201887_0
Wateraansluiting
00201892_0
Verstelbare dubbele düse
00201897_0
Uitlopende perforatie
00207101_0
00132715_0
00201882_0
00201887_0
00201892_0
00201897_0

DID614

Vierzijdig uitblazend plafondinductierooster voor 600 en 625 plafondraster met horizontale warmtewisselaar

Plafondinductie-unit voor verwarmen en koelen met 2-pijps of 4-pijps warmtewisselaar voor integratie in verschillende plafondsystemen.

  • Bij voorkeur toe te passen tot maximale ruimtehoogte 4,20 m
  • Grote verwarming- en koelcapaciteit met een klein primair luchtdebiet en geringe geluidproductie.
  • Optimaal comfort dankzij lage luchtsnelheid in leefzone
  • Vijf düsenvarianten voor optimale inductie, waarvan een verstelbare dubbele düse
  • Met magneten bevestigd afneembaar inductierooster met uitlopende perforatie


Optionele uitrusting en toebehoren

  • Regeling
  • Verstelbare luchtrichtlamellen voor het richten van de luchtstraal
  • Poedercoating in verschillende kleuren mogelijk, bijvoorbeeld RAL CLASSIC of NCS-kleuren

Toepassing

Toepassing

  • Plafondinductieroosters type DID614 kunnen worden geïntegreerd in verschillende systeemplafonds tot een maximale ruimtehoogte van 4,20 m
  • Bij uitstek geschikt in modulaire plafonds 600 of 625 mm
  • 2-of 4-pijps warmtewisselaars maken een comfortabel binnenklimaat mogelijk, met een minimale verse luchthoeveelheid
  • De gunstige eigenschappen van water als energiedrager, worden gebruikt voor verwarming en koeling
  • De vierzijdige luchtverdeling kan door verstelbare luchtrichtlamellen handmatig worden aangepast (optioneel)
  • Groter luchthoeveelheidsbereik door verstelbare dubbele düse mogelijk (optiel)

Speciale kenmerken

  • Vierzijdig uitblazend
  • Horizontale warmtewisselaar als 2- of 4-pijps systeem leverbaar
  • Wateraansluiting koperbuis Ø12 mm of optioneel met G1/2" buitendraad of G1/2" wartel beide vlakdichtend
  • Inductierooster met parallelle gaten, die naar de rand kleiner worden
  • Optioneel met een verstelbare dubbele düse, die een groot luchthoeveelheidsbereik mogelijk maakt en flexibel aanpasbaar is

Nominale grootten

  • 600, 1200 mm

Beschrijving

Uitvoering

  • Gepoedercoat in RAL 9010, wit, glansgraad 50 %
  • P1: Gepoedercoat in nader te bepalen RAL kleur, glansgraad 70%
  • P1: Gepoedercoat in RAL 9006, wit aluminium, glansgraad 30 %

Aanbouwdelen

  • Verstelbare luchtrichtelementen

Aanvullende producten

  • Waterslangen
  • Regeling bestaat uit ruimtethermostaat, ventielen met aandrijvingen en voetventielen

Constructieve kenmerken

  • Luchtaansluitingen geschikt voor ronde luchtkanalen volgens EN 1506 of EN 13180
  • De magnetisch bevestigde frontroosters zijn afneembaar en gezekerd met vangkabels
  • Inwendige stalen plaat voorzien van gestanste düsen
  • 4 ophangpunten voor montage
  • 5 Düsenvarianten afgestemd op de primaire luchthoeveelheid, voor optimale inductie

Materialen en afwerking

  • Huis, aansluittuit, düsenplaat en geperforeerd inductierooster van verzinkt plaatstaal
  • Warmtewisselaar bestaat uit koperen buizen met aluminium lamellen
  • Delen in het zicht gepoedercoat, helderwit (RAL 9010) of in een andere RAL-kleur
  • Luchtrichtlamellen van polypropyleen, volgens UL 94, vlamwerend (V0)

Onderhoud

  • Geen bewegende delen en daarom onderhoudsarm
  • De warmtewisselaar kan worden gereinigd met een industriële stofzuiger
  • Van toepassing is VDI 6022, blad 1 - Hygiënische eisen aan luchtbehandelings-installaties

Technische informatie

  • Functie
  • Techniek
  • Bestekomschrijving
  • Bestelsleutel
Schematische weergave DID614 00187072_0

① Ophangprofiel
② Luchtaansluiting (primaire lucht)
③ Behuizing
④ Düseplaat met gestanste düses
⑤ Luchtrichtelementen (optioneel)
⑥ Wateraansluitingen
⑦ Kapseling (optioneel)
⑧ Warmtewisselaar
⑨ Frontraam
⑩ Inductierooster

Functiebeschrijving

Plafondinductieroosters verdelen centraal behandelde verse lucht (buitenlucht) en koelen of verwarmen de ruimte met warmtewisselaars.

De primaire lucht stroomt door düsen de mengkamer in.

Achter de düsen ontstaat een onderdruk, waardoor secundaire lucht door het inductierooster en de warmtewisselaar stroomt.

Bij het doorstromen van de warmtewisselaar wordt de secundaire lucht verwarmd of gekoeld, voordat deze zich met de primaire lucht mengt en als toevoerlucht door de inblaasspleten horizontaal in de ruimte stroomt.

Nominale lengte

600, 1200 mm

Lengte

593, 598, 618, 623 mm en ook 1193, 1198, 1243, 1248 mm

Hoogte

230/245 mm

Breedte

593, 598, 618, 623 mm

Diameter primaire-luchtaansluiting

123/158 mm

Primaire luchthoeveelheid

14 – 87 l/s of 50 – 310 m³/h

Koelvermogen

tot 2170 W

Verwarmingsvermogen

tot 2990 W

Maximale waterzijdige bedrijfsdruk

6 bar

Maximale bedrijfstemperatuur

75 °C


Vierzijdig uitblazende plafondinductieroosters van de serie DID614 met grote koelvermogens voor lucht-watersystemen.

Geschikt voor plafondinbouw in ruimten met een hoogte tot 4,20 m.

Bestaand uit het huis met ophangpunten, met luchtaansluiting, onbrandbare düsen en horizontale warmtewisselaar.

Düsen in vijf grootten voor een optimale inductie.

Speciale kenmerken

  • Vierzijdig uitblazend
  • Horizontale warmtewisselaar als 2- of 4-pijps systeem leverbaar
  • Wateraansluiting koperbuis Ø12 mm of optioneel met G1/2" buitendraad of G1/2" wartel beide vlakdichtend
  • Inductierooster met parallelle gaten, die naar de rand kleiner worden
  • Optioneel met een verstelbare dubbele düse, die een groot luchthoeveelheidsbereik mogelijk maakt en flexibel aanpasbaar is

Materialen en afwerking

  • Huis, aansluittuit, düsenplaat en geperforeerd inductierooster van verzinkt plaatstaal
  • Warmtewisselaar bestaat uit koperen buizen met aluminium lamellen
  • Delen in het zicht gepoedercoat, helderwit (RAL 9010) of in een andere RAL-kleur
  • Luchtrichtlamellen van polypropyleen, volgens UL 94, vlamwerend (V0)

Uitvoering

  • Gepoedercoat in RAL 9010, wit, glansgraad 50 %
  • P1: Gepoedercoat in nader te bepalen RAL kleur, glansgraad 70%
  • P1: Gepoedercoat in RAL 9006, wit aluminium, glansgraad 30 %

Technische gegevens

  • Nominale lengte: 600, 1200 mm
  • Lengte: 593, 598, 618, 623 mm als ook 1193, 1198, 1243, 1248 mm
  • Hoogte: 230/245 mm
  • Breedte: 593, 598, 618, 623 mm
  • Diameter primaire-luchtaansluiting: 123/158 mm
  • Primaire luchthoeveelheid: 14 – 87 l/s of 50 – 310 m³/h
  • Koelvermogen: tot 2170 W
  • Verwarmingsvermogen: tot 2990 W
  • Maximale waterzijdige bedrijfsdruk 6 bar
  • Maximale bedrijfstemperatuur: 75 °C

Selectiegegevens

Primaire lucht

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Stromingsgeluid

  • LWA _______________________ [dB(A)]

Koelen

  • Qges _______________________ [W]

Verwarmen

  • Qges _______________________ [W]

00155667_0

Serie
DID614       Plafondinductierooster

 Designvariante
       Geen opgaaf: ronde perforatie, met omkapseling voor LE
D2       Ronde perforatie, zonder omkapseling voor LE

Warmtewisselaar
2       2-pijps
4       4-pijps

 Düsenvarianten
HE       High Efficiency
S1       Standaard klein
S2       Standaard groot
HP       High Performance
DA       Dubbele düse (fabrieksinstelling – alle düsen open)

Plaats wateraansluiting
R       Rechts
L       Links

Wateraansluitingen (zonder regeling)
       Geen vermelding: Gladde aansluitingen Ø12 mm
A1       Met buitendraad G½" vlakdichtend
A2       Wartelmoer G½ ", vlakke afdichting

Buitenmaten [mm]
       L × B, nominale grootte 600 × 600
593 × 593
598 × 598
       L × B, nominale grootte 625 × 625
618 × 618
623 × 623
       L × B, nominale grootte 1200 × 600
1193 × 593
1198 × 598
       L × B, nominale grootte 1250 × 625
1243 × 618
1248 × 623

 Primaire-luchtaansluiting
123       123 mm
158       158 mm



 Oppervlak zichtzijde
       Geen vermelding: poedergecoat, RAL 9010, wit
P1       Poedergecoat, RAL Classic kleur opgeven

       Glansgraad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle andere RAL-kleuren 70 %

 Verstelbare luchtrichtlamellen
       Geen opgaaf: zonder luchtrichtelementen
LE       Met luchtrichtelementen

 Ventielen en aandrijvingen
       Geen vermelding: zonder regelcomponenten
VS       Met regelcomponenten

 Koelventiel
       Geen opgaaf: zonder
KV       Koelventiel inclusief aandrijving

 kVS-waarde koelventiel
0,25
0,40
0,63
1,00

Verwarmingsventiel
       Geen opgaaf: zonder
HV       Verwarmingsventiel inclusief aandrijving

 kVS-waarde verwarmingsventiel
0,25
0,40
0,63
1,00

 Voetventiel
       Geen opgaaf: zonder
R       Met voetventiel



Downloads

Productinformatie

  • Type DID614

    K2 – 1.1 – 37 Documentatie 2 MB pdf

Certificaten

  • Eurovent Certita Certification Active and Passive Chilled Beams

    Active-and-Passive-Chilled-Beams_CE_EUROVENT_09.12.432_2023_09_DE_en_fr Certificate 200 KB pdf
