X-GRILLE COVER

Lüftungsgitter aus hochwertigem Aluminium – auch als Gitterband

Das neue Lüftungsgitter X-GRILLE Cover aus hochwertigem Aluminium verbindet Funktion und Ästhetik in einem ansprechenden Design, zum Einbau in Wände, Brüstungen und rechteckige Luftleitungen

Nenngrößen 225 × 125 – 1225 × 525 mm
Volumenstrombereich 16 – 2554 l/s oder 58 – 9194 m³/h
Energieeffiziente und akustisch optimierte Luftführung
Symmetrisches Lamellenprofil für beidseitige Anströmung
Homogene Optik und einfache Verstellung durch verdeckte Lamellenkopplung
Optimierte, verdeckte Schraubbefestigung
Lineare Optik, ideal als Gitterband
Einfach austauschbare Blenden ermöglichen zweifarbige Optik
Verwendung vorhandener Anbausätze möglich
Einfacher Austausch vorhandener Gitter durch gleiche Einbaumaße

Optionale Ausstattung und Zubehör

Einbaurahmen
Anbauteile zum Volumenstromabgleich und zur Strahllenkung
Verdeckte Schraubbefestigung
Klemmfederbefestigung

Initialisiere Bestellschlüssel

Anwendung

Anwendung

Lüftungsgitter der Serie X-GRILLE Cover als Zuluft- und Abluftdurchlass für Komfort- und Industriebereiche
Gestaltungselement für Bauherren und Architekten mit besonderen Ansprüchen an Architektur und Design
Zweifarbiges Frontgitter verspricht gute Integration in die Innenarchitektur repräsentativer Bereiche
Gerichtete Zuluftführung für Mischlüftung
Verstellbare Lamellen ermöglichen die Anpassung an unterschiedliche örtliche Gegebenheiten
Für konstante und variable Volumenströme
Für Zulufttemperaturdifferenzen von –12 bis +4 K
Zum Einbau in Wände, Brüstungen und rechteckige Luftleitungen

Besondere Merkmale

Symmetrisches Lamellenprofil für beidseitige Anströmung
Verdeckte Lamellenkopplung zur gemeinsamen gleichläufigen Verstellung
Möglichkeit der Schraubbefestigung, verdeckt durch Blenden
Einfach austauschbare Blenden ermöglichen zweifarbige Optik
Lineare Optik, ideal als Gitterband

Nenngrößen

Einzelgitter

Nennlänge: 225, 325, 425, 525, 625, 825, 1025, 1225 mm
Nennhöhe: 125, 225, 325, 425, 525 mm

Gitterband

Nennlänge Endstück: 950 – 2025 mm
Nennlänge Mittelstück: 2000 mm
Nennhöhe: 125, 225, 325 mm

Weitere Abmessungen auf Anfrage

Beschreibung

Varianten

Einzelgitter
Gitterband

Befestigung

Durch Blende verdeckte Löcher
VS: Verdeckte Schraubbefestigung
KF: Klemmfederbefestigung

VS, KF nur mit Einbaurahmen

Bauteile und Eigenschaften

Frontrahmen mit waagerechten Blenden zum Einklipsen
Verstellbare waagerechte Lamellen mit verdeckter Kopplung zur gemeinsamen Verstellung
Waagerechter Mittelsteg mit Blende zum Einklipsen ab Nennhöhe 225 mm
Vertikaler Mittelsteg bei Nennlängen über 625 mm
Verdeckte Schraubbefestigung und Klemmfederbefestigung, optional

Anbauteile

AG, AS, D, DG: Zum Volumenstromabgleich und zur Strahllenkung von Lüftungsgittern

Zubehör

Einbaurahmen: Zum schnellen und einfachen Einbau von Lüftungsgittern

Konstruktionsmerkmale

Geringes Spaltmaß zwischen Lamellen und Frontrahmen
Lamellen symmetrisch gelagert
Befestigunglöcher durch Blende verdeckt

Materialien und Oberflächen

Frontrahmen, Blenden und Lamellen aus Aluminium
Verbindungselemente und Endkappen der Lamellen aus hochtemperaturbeständigem Spezialkunststoff, nach UL 94, V-0, flammwidrig
Frontrahmen und Lamellen pulverbeschichtet, RAL 9005, tiefschwarz
Blenden pulverbeschichtet, RAL 9006, weißaluminium
P1: Frontrahmen und Lamellen pulverbeschichtet, Farbton nach RAL Classic
P2: Blenden pulverbeschichtet, Farbton nach RAL Classic

Normen und Richtlinien

Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135

Instandhaltung

Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
Überprüfung und Reinigung nach VDI 6022

Technische Information

Funktion, Technische Daten, Schnellauslegung, AUSSCHREIBUNGSTEXT, Bestellschlüssel, Produktbeziehungen

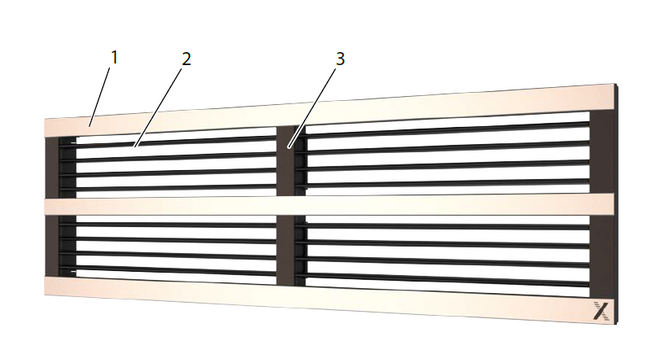

Schematische Darstellung Lüftungsgitter mit Längslamellen

① Frontrahmen
② Lamellen als Längslamellen
③ Mittelsteg

Funktionsbeschreibung

Lüftungsgitter sind Luftdurchlässe für die Zuluft und Abluft raumlufttechnischer Anlagen. Sie lassen die Zuluft gerichtet in den Raum strömen. Lüftungsgitter mit verstellbaren Lamellen ermöglichen die Anpassung der Strahlrichtung an die örtlichen Gegebenheiten. Das Ergebnis ist eine Mischlüftung für Komfort- und Industriebereiche mit guter Raumdurchlüftung.

Durch Induktion nimmt die Luftgeschwindigkeit des Zuluftstrahls mit zunehmender Entfernung vom Lüftungsgitter ab. Die Entfernung, bei der die Luftgeschwindigkeit einen bestimmten Wert, beispielsweise 0,2 m/s, erreicht hat, bezeichnet man als Wurfweite. Der Zuluftstrahl von Wandgittern, die deckennah angeordnet sind, erreicht durch den Deckeneinfluss eine größere Wurfweite als ein vergleichbarer Freistrahl (ohne Deckeneinfluss). Für Einzelgitter, Mehrfachgitter mit bestimmten Abständen und Gitterbänder ergeben sich unterschiedliche Wurfweiten.

Im Kühlbetrieb ist die Strahlablenkung Richtung Aufenthaltszone zu berücksichtigen, die mit zunehmender Zulufttemperaturdifferenz und abnehmender Ausströmgeschwindigkeit größer wird. Im Heizbetrieb erfolgt die Strahlablenkung Richtung Decke. Das hat keinen nachteiligen Einfluss auf die Luftgeschwindigkeit im Aufenthaltsbereich, jedoch möglicherweise auf die vollständige Durchlüftung des Raumes.

Nenngrößen	225 × 125 – 1225 × 525 mm
Gitterband	H: 125, 225, 325 mm
Minimaler Volumenstrom	16 – 568 l/s oder 58 – 2045 m³/h
Maximaler Volumenstrom bei L_WA max. 40 dB(A) ohne Anbauteile	97 – 2651 l/s oder 350 – 9544 m³/h
Zulufttemperaturdifferenz	–12 bis +4 K

Volumenströme für Einzelgitter (ungeteilte Ausführung) für Zuluft.

Geometrischer freier Querschnitt

H	L [mm]
H	225	325	425	525	625	825	1025	1225
H	A_geo
mm	m²
125	0,013	0,019	0,026	0,032	0,039	0,050	0,063	0,076
225	0,021	0,032	0,042	0,053	0,063	0,081	0,102	0,123
325		0,051	0,068	0,085	0,102	0,131	0,165	0,199
425			0,093	0,117	0,141	0,180	0,228	0,275
525				0,149	0,179	0,230	0,290	0,350

X-GRILLE Cover, X-GRILLE Basic, Volumenstrombereiche 00144329_0

× L_WA = 40 dB(A) ohne Drosselung+ L_WA = 40 dB(A) bei Drosselstellung 50 %

Lüftungsgitter aus hochwertigem Aluminium in rechteckiger Bauform für Zuluft und Abluft. Funktion und Ästhetik vereint in formvollendetem Design. Frontrahmen mit waagerechten Blenden zum Einklipsen. Vorzugsweise für Wand- und Brüstungseinbau, jedoch auch für rechteckige Luftleitungen.

Einbaufertige Komponente, bestehend aus Frontrahmen, symmetrisch und strömungsgünstig geformten, waagerechten Lamellen mit verdeckter Kopplung zur gemeinsamen Einstellung der Lamellen.

Besondere Merkmale

Symmetrisches Lamellenprofil für beidseitige Anströmung
Verdeckte Lamellenkopplung zur gemeinsamen gleichläufigen Verstellung
Möglichkeit der Schraubbefestigung, verdeckt durch Blenden
Einfach austauschbare Blenden ermöglichen zweifarbige Optik
Lineare Optik, ideal als Gitterband

Materialien und Oberflächen

Frontrahmen, Blenden und Lamellen aus Aluminium
Verbindungselemente und Endkappen der Lamellen aus hochtemperaturbeständigem Spezialkunststoff, nach UL 94, V-0, flammwidrig
Frontrahmen und Lamellen pulverbeschichtet, RAL 9005, tiefschwarz
Blenden pulverbeschichtet, RAL 9006, weißaluminium
P1: Frontrahmen und Lamellen pulverbeschichtet, Farbton nach RAL Classic
P2: Blenden pulverbeschichtet, Farbton nach RAL Classic

Technische Daten

Nenngrößen: 225 × 125 – 1225 × 525 mm
Gitterband: Höhe 125, 225, 325 mm
Minimaler Volumenstrom (Zuluft): 16 – 568 l/s oder 58 – 2045 m³/h
Maximaler Volumenstrom (Zuluft), bei L_WA max. 40 dB(A) ohne Anbauteile: 97 – 2651 l/s oder 350 – 9544 m³/h
Zulufttemperaturdifferenz: –12 bis +4 K

Auslegungsdaten

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Strömungsgeräusch

L_WA _______________________ [dB(A)]

Ökobilanz
Für die Produktserie liegt eine Ökobilanz in Form einer durch einen Programmhalter geprüft und veröffentlichten Umweltproduktdeklaration (EPD) vor.

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

Serie
X-GRILLE-Cover Einzelgitter

Anbauteile
A       Ohne (Nur Frontgitter)
AG       Drosselelement, Lamellen gegenläufig gekoppelt
AS       Schlitzschieber
D       Strahllenkung, Lamellen um 90° gedreht zu Frontlamellen, separat einstellbar
DG       D kombiniert mit AG

Nenngröße [mm]
L × H

Einbaurahmen
       Befestigung VS, KF nur mit Einbaurahmen
       Keine Eintragung: Ohne
B1       Mit

Befestigung
       Keine Eintragung: Durch Blenden verdeckte Löcher
VS       Verdeckte Schraubbefestigung
KF       Klemmfederbefestigung
       VS, KF nur mit Einbaurahmen

Oberfläche Grundfarbe (Frontrahmen und Lamellen)
Keine Eintragung: Pulverbeschichtet, RAL 9005, tiefschwarz
P1 Pulverbeschichtet, Farbton RAL ... Classic

Oberfläche Blenden
Keine Eintragung: Pulverbeschichtet, RAL 9006, weißaluminium
P2 Pulverbeschichtet, Farbton RAL ... Classic

       Glanzgrad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle anderen RAL-Farben 70 %

Bestellbeispiel: X-Grille-Cover-AG/525×225/B1/VS

Anbauteile	Drosselelement, Lamellen gegenläufig gekoppelt
Nenngröße	525 × 225 mm
Einbaurahmen	Mit Einbaurahmen
Befestigung	Verdeckte Schraubbefestigung
Oberfläche Grundfarbe (Frontrahmen und Lamellen)	RAL 9005, tief schwarz, Glanzgrad 70 %
Oberfläche Blenden	RAL 9006, weißaluminium, Glanzgrad 30 %

Bestellbeispiel: X-Grille-Cover-E-R-AG/1025×225/D1/VS

Teilstück	Endstück
Endstück	Endstück rechts
Anbauteile	Drosselelement, Lamellen gegenläufig gekoppelt
Nenngröße	1025 × 225
Einbaurahmen	Für Endstück
Befestigung	Verdeckte Schraubbefestigung
Oberfläche Grundfarbe (Frontrahmen und Lamellen)	RAL 9005, tief schwarz, Glanzgrad 70 %
Oberfläche Blenden	RAL 9006, weißaluminium, Glanzgrad 30 %

Abmessungen und Gewichte, Produktdetails

X-GRILLE Cover, Frontrahmenbreite 28 mm

L Nennlänge Vertikaler Mittelsteg wenn L > 625 mm
H Nennhöhe Horizontaler Mittelsteg ab H = 225 mm

Die Gewichtstabelle zeigt die lieferbaren Nenngrößen

X-GRILLE Cover, Einzelgitter

H	L [mm]
H	225	325	425	525	625	825	1025	1225
H	m
mm	kg
125	0,4	0,6	0,7	0,9	1,0	1,7	2,1	2,5
225	0,6	0,9	1,1	1,3	1,5	2,3	2,9	3,4
325		1,1	1,4	1,7	2,0	3,0	3,6	4,3
425			1,9	2,3	2,7	3,9	4,7	5,6
525				2,7	3,2	4,5	5,5	6,5

Gewichte gelten für Lüftungsgitter ohne Anbauteile

X-GRILLE Cover, Gitterband

H	Teilstück
H	E	M
mm	kg/m	kg
125	2,0	4,0
225	2,8	5,6
325	3,5	7,0

Mittelstück M: 2000 mm

Endstück E: 950 – 2025 mm in Schritten von 1 mm

Gewichte gelten für Teilstücke ohne Anbauteile

Frontrahmen Längsprofil (L) 26 mm

Einbaubeispiele, Einbaudetails, Inbetriebnahme, Grundlagen und Definitionen

Wandeinbau

Nennlängen über 625 mm: Mit vertikalem Mittelsteg,Nennhöhen ab 225 mm: Mit waagerechtem Mittelsteg

Lüftungsgitter mit verdeckter Schraubbefestigung

① Einbaurahmen
② Verdeckte Schraubbefestigung
③ Lüftungsgitter

Einbau und Inbetriebnahme

Einbau vorzugsweise in Wände, Brüstungen und rechteckige Luftleitungen
Einbau mit und ohne Einbaurahmen
Zum Einbau ohne Einbaurahmen den Frontrahmen mit Schrauben befestigen

Die Darstellungen sind schematisch und dienen zum besseren Verständnis der Einbaudetails

Volumenstromabgleich -*G

Anbauteile -AG, -DG und Serien AGW, DGW

Volumenstromabgleich

Wenn mehrere Lüftungsgitter an eine Luftleitung angeschlossen sind, ist eventuell ein Abgleich der Volumenströme erforderlich.

AG: Drosselelement mit gegenläufig gekoppelten Lamellen, verstellbar und mit Feststellschraube gesichert
AS: Drosselelement mit Schlitzschieber, verstellbar und mit Feststellschraube gesichert

Strahlausbreitung

Verstellbare Lamellen: Lamellen einzeln oder gekoppelt den örtlichen Gegebenheiten entsprechend einstellen
D, DG: Strahllenkung, um 90° gedreht zu den Frontlamellen, einzeln den örtlichen Gegebenheiten entsprechend einstellen

Hauptabmessungen

L [mm]

Nennlänge des Lüftungsgitters

H [mm]

Nennhöhe des Lüftungsgitters

m [kg]

Gewicht (Masse)

Definitionen

L_WA [dB(A)]

Schallleistungspegel des Strömungsgeräusches

V [m³/h] und [l/s]

Volumenstrom

Δp_t [Pa]

Gesamtdruckdifferenz

l_S [m]

Entfernung vom Lüftungsgitter oder Gitterband (Wurfweite)

Downloads

Produktinfos

Zertifikate

Environmental Product Declaration X-GRILLE-Cover

X-GRILLE-Cover_EPD_2024_03_DE_en Environmental Product Declarations 380 KB pdf
