TR2

4 verschiedene

Lamellenanordnungen

4 verschiedene

Befestigungsarten

Einbau in

runde Luftleitungen

LÜFTUNGSGITTER AUS STAHLBLECH MIT EINZELN VERSTELLBAREN LAMELLEN

Das hochwertige Lüftungsgitter integriert sich optimal in jeden Raum.

Geeignet für Komfort- und Industriebereiche für Wände, Brüstungen, runde oder rechteckige Luftleitungen
Einzelstück in den Nenngrössen 225 × 75 – 2025 × 525 mm erhältlich
Verstellbare Lamellen ermöglichen eine Strahllenkung
Volumenstromabgleich dank diverser Anbausätze einfach umsetzbar
Schlichte Befestigungsoptionen für einen schnellen und einfachen Einbau
Erhältlich in diversen RAL-Classic oder NCS Farbtönen sowie in verzinkter Oberfläche

Optionen

Ballschutz
Filterelement
Anbausatz für Strömungskanal
Gitterband

Allgemeine Informationen

Anwendung

Lüftungsgitter der Serie TR2 als Zuluft- und Abluftdurchlass für Komfort- und Industriebereiche
Gerichtete Zuluftführung für Mischlüftung
Verstellbare Lamellen ermöglichen die Anpassung an unterschiedliche örtliche Gegebenheiten
Für konstante und variable Volumenströme
Für Zulufttemperaturdifferenzen von –12 bis +4 K
Zum Einbau in Wände, Brüstungen, runde oder rechteckige Luftleitungen

Besondere Merkmale

Einzeln verstellbare Lamellen
Warzenlochung, verdeckte Schraubbefestigung mit oder ohne Einbaurahmen, ungelochter Frontrahmen ohne werkseitige Befestigungsoption
Filterelement für Abluftgitter optional

Nenngrößen

Breite [mm]

225 - 2025

Höhe [mm]

75 - 525

Gitter zum Einbau in runde Luftleitungen (Ausführungen R/RA)

Breite [mm]

225 - 1225

Höhe [mm]

75, 125, 225

Varianten

Horizontale, vertikale oder vertikale und horizontale Lamellenanordnungen
Ballschutz speziell für den Einbau in Sporthallen
Bandausführung bestehend aus End- und Mittelstücken, die bauseitig zusammengebaut werden
Gitter für Wand, Brüstungs- und Kanaleinbau oder für Rohreinbau
Verdeckte Schraubbefestigung mit und ohne Einbaurahmen
Warzenlochung im Frontrahmen
Ungelochter Frontrahmen ohne werkseitige Befestigungsoption

Anbauteile

Volumenstromabgleich vor Ort
AG: Drosselelement mit gegenläufig gekoppelten Lamellen
AS: Schlitzschieber (parallele Schieberdrossel)
SAS: schräger Schlitzschieber

Bauteile und Eigenschaften

Frontrahmen aus Abkantprofil
Einzeln verstellbare, horizontale und / oder vertikale Lamellen
Umlaufende Dichtung, werkseitig aufgebracht
Vertikaler Mittelsteg bei Nennbreiten über 625 mm

Zubehör

Filterelement für Abluftgitter
Einbaurahmen

Konstruktionsmerkmale

Frontrahmenprofil 25 x 40 mm mit Facette (Innenfase) zum Abdecken der Einbauöffnung
Profilierte Lamelle, manuell verstellbar
Feste Verbindung zwischen Anbausatz und Lüftungsgitter durch Verschraubung

Passende Durchmesser der Luftleitung

Ø100 - 2000 mm

Hinweis: Die möglichen Luftleitungsdurchmesser reduzieren sich abhängig von der Gitterhöhe.

Materialien

Frontrahmen aus verzinktem Stahl
Lamellen aus verzinktem Stahl
Filter aus PES
Schaumstoffabdichtung

Oberflächen

Frontrahmen und Lamellen ohne Beschichtung (Stahl verzinkt)
Frontrahmen und Lamellen pulverbeschichtet nach RAL 9010 reinweiss, GE50
Frontrahmen und Lamellen pulverbeschichtet nach RAL CLASSIC Farbpalette GE70
Frontrahmen und Lamellen pulverbeschichtet nach NCS

Instandhaltung

Wartungsarm, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
Überprüfung und Reinigung nach VDI 6022

Normen und Richtlinien

Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135
Filterklasse ISO Coarse 45% nach ISO 16890

Technische Information

Schematische Darstellung Lüftungsgitter TR2-H-AG

1 Frontrahmen
2 Lamellen horizontal
3 Anbausatz Drosselelement, Lamellen gegenläufig gekoppelt (Rahmen verzinkt, Lamellen Aluminium)
4 Warzenlochung
5 Oberfläche pulverbeschichtet RAL 9010

Darstellung Lüftungsgitter mit Lamellenanordnung HV

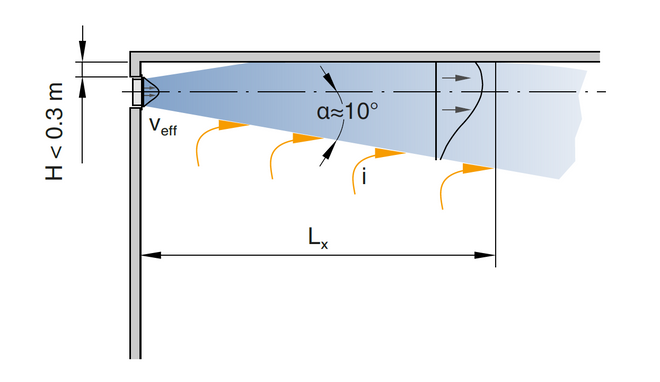

Gittereinbau mit Deckeneinfluss (Seitenansicht)

Gittereinbau mit Deckeneinfluss (Draufsicht)

Gittereinbau ohne Deckeneinfluss (Seitenansicht)

Gittereinbau ohne Deckeneinfluss (Draufsicht)

Lüftungsgitter sind Luftdurchlässe für die Zuluft und Abluft

raumlufttechnischer Anlagen. Sie lassen die Zuluft gerichtet in

den Raum strömen. Lüftungsgitter mit verstellbaren Lamellen

ermöglichen die Anpassung der Strahlrichtung an die örtlichen

Gegebenheiten. Das Ergebnis ist eine Mischlüftung für Komfort und

Industriebereiche mit guter Raumdurchlüftung. Durch

Induktion nimmt die Luftgeschwindigkeit des Zuluftstrahls mit

zunehmender Entfernung vom Lüftungsgitter ab. Die Entfernung,

bei der die Luftgeschwindigkeit einen bestimmten Wert,

beispielsweise 0,35 m/s, erreicht hat, bezeichnet man als

Wurfweite. Der Zuluftstrahl von Wandgittern, die deckennah

angeordnet sind, erreicht durch den Deckeneinfluss eine größere

Wurfweite als ein vergleichbarer Freistrahl (ohne

Deckeneinfluss). Für Einzelgitter, Mehrfachgitter mit bestimmten

Abständen und Gitterbänder ergeben sich unterschiedliche

Wurfweiten. Im Kühlbetrieb ist die Strahlablenkung Richtung

Aufenthaltszone zu berücksichtigen, die mit zunehmender

Zulufttemperaturdifferenz und abnehmender

Ausströmgeschwindigkeit größer wird. Im Heizbetrieb erfolgt die

Strahlablenkung Richtung Decke. Das hat keinen nachteiligen

Einfluss auf die Luftgeschwindigkeit im Aufenthaltsbereich,

jedoch möglicherweise auf die vollständige Durchlüftung des

Raumes.

Nenngrössen	225x75 - 2025x525 mm
Minimaler Volumenstrom	11 – 1'111 l/s oder 40 – 4'000 m³/h
Maximaler Volumenstrom bei LWA max. 40 dB(A) ohne Anbauteile	53 - 3'056 l/s oder 189 - 11'000 m³/h
Zulufttemperatur	-12 bis +4 K

Volumenstromangabe für Einzelgitter (ungeteilte Ausführung) bei Zuluft.

Die individuelle Auslegung der lufttechnischen und akustischen Daten für die verschiedenen Varianten ist mit unserem kostenfreien Auslegungsprogramm Easy Product Finder möglich.

Geometrischer freier Querschnitt (Lamellenanordnung VH, HV) Ageo [m2]

H/B	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0.008	0.012	0.015	0.019	0.023	0.031	0.039	0.046	0.054	0.062	0.069	0.077
125	0.015	0.023	0.031	0.039	0.046	0.062	0.077	0.092	0.108	0.123	0.139	0.154
225	0.031	0.046	0.062	0.077	0.092	0.123	0.154	0.185	0.216	0.246	0.277	0.308
325	–	0.069	0.092	0.115	0.139	0.185	0.231	0.277	0.323	0.37	0.416	0.462
425	–	–	–	–	–	0.246	0.308	0.37	0.431	0.493	0.554	0.616
525	–	–	–	–	–	–	0.385	0.462	0.539	0.616	0.693	0.77

Geometrischer freier Querschnitt (Lamellenanordnung V) Ageo [m2]

H/B	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0.008	0.012	0.016	0.02	0.024	0.032	0.04	0.048	0.056	0.063	0.071	0.079
125	0.016	0.024	0.032	0.04	0.048	0.063	0.079	0.095	0.111	0.127	0.143	0.159
225	0.032	0.048	0.063	0.079	0.095	0.127	0.159	0.19	0.222	0.254	0.285	0.317
325	–	0.071	0.095	0.119	0.143	0.19	0.238	0.285	0.333	0.381	0.428	0.476
425	–	–	–	–	–	0.254	0.317	0.381	0.444	0.508	0.571	0.634
525	–	–	–	–	–	–	0.397	0.476	0.555	0.634	0.714	0.793

Geometrischer freier Querschnitt (Lamellenanordnung H) Ageo [m2]

H/B	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0.008	0.012	0.016	0.021	0.025	0.033	0.041	0.049	0.057	0.066	0.074	0.082
125	0.016	0.025	0.033	0.041	0.049	0.066	0.082	0.098	0.115	0.131	0.148	0.164
225	0.033	0.049	0.066	0.082	0.098	0.131	0.164	0.197	0.23	0.262	0.295	0.328
325	–	0.074	0.098	0.123	0.148	0.197	0.246	0.295	0.344	0.394	0.443	0.492
425	–	–	–	–	–	0.262	0.328	0.394	0.459	0.525	0.59	0.656
525	–	–	–	–		–	0.41	0.492	0.574	0.656	0.738	0.82

Effektive Lufteinströmfläche Zuluft (Lamellenanordnung VH, HV) Aeff [m2]

H/B	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0.007	0.011	0.015	0.019	0.022	0.03	0.037	0.045	0.052	0.06	0.067	0.075
125	0.015	0.022	0.03	0.037	0.045	0.06	0.075	0.09	0.105	0.12	0.135	0.15
225	0.03	0.045	0.06	0.075	0.09	0.12	0.15	0.18	0.21	0.24	0.27	0.3
325	–	0.067	0.09	0.112	0.135	0.18	0.225	0.27	0.315	0.36	0.405	0.45
425	–	–	–	–	–	0.24	0.3	0.36	0.42	0.48	0.54	0.6
525	–	–	–	–	–	–	0.375	0.45	0.525	0.6	0.675	0.75

Effektive Lufteinströmfläche Zuluft (Lamellenanordnung V) Aeff [m2]

H/B	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0.008	0.012	0.015	0.019	0.023	0.031	0.039	0.046	0.054	0.062	0.07	0.077
125	0.015	0.023	0.031	0.039	0.046	0.062	0.077	0.093	0.108	0.124	0.139	0.154
225	0.031	0.046	0.062	0.077	0.093	0.124	0.154	0.185	0.216	0.247	0.278	0.309
325	–	0.07	0.093	0.116	0.139	0.185	0.232	0.278	0.324	0.371	0.417	0.463
425	–	–	–	–	–	0.247	0.309	0.371	0.433	0.494	0.556	0.618
525	–	–	–	–	–	–	0.386	0.463	0.541	0.618	0.695	0.772

Effektive Lufteinströmfläche Zuluft (Lamellenanordnung H) Aeff [m2]

H/B	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0.008	0.012	0.016	0.02	0.024	0.032	0.04	0.048	0.056	0.064	0.072	0.08
125	0.016	0.024	0.032	0.04	0.048	0.064	0.08	0.096	0.112	0.128	0.144	0.16
225	0.032	0.048	0.064	0.08	0.096	0.128	0.16	0.192	0.224	0.256	0.288	0.319
325	–	0.072	0.096	0.12	0.144	0.192	0.24	0.288	0.335	0.383	0.431	0.479
425	–	–	–	–	–	0.256	0.319	0.383	0.447	0.511	0.575	0.639
525	–	–	–	–	–	–	0.399	0.479	0.559	0.639	0.719	0.799

Effektive Lufteinströmfläche Abluft (Lamellenanordnung V) Aeff [m2]

H/B	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0.006	0.009	0.011	0.014	0.017	0.023	0.028	0.034	0.04	0.045	0.051	0.057
125	0.011	0.017	0.023	0.028	0.034	0.045	0.057	0.068	0.079	0.091	0.102	0.113
225	0.023	0.034	0.045	0.057	0.068	0.091	0.113	0.136	0.159	0.181	0.204	0.227
325	–	0.051	0.068	0.085	0.102	0.136	0.17	0.204	0.238	0.272	0.306	0.34
425	–	–	–	–	–	0.181	0.227	0.272	0.318	0.363	0.408	0.454
525	–	–	–	–	–	–	0.283	0.34	0.397	0.454	0.51	0.567

Effektive Lufteinströmfläche Abluft (Lamellenanordnung H) Aeff [m2]

H/B	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0.006	0.009	0.012	0.015	0.018	0.023	0.029	0.035	0.041	0.047	0.053	0.059
125	0.012	0.018	0.023	0.029	0.035	0.047	0.059	0.07	0.082	0.094	0.106	0.117
225	0.023	0.035	0.047	0.059	0.07	0.094	0.117	0.141	0.164	0.188	0.211	0.235
325	–	0.053	0.07	0.088	0.106	0.141	0.176	0.211	0.246	0.281	0.317	0.352
425	–	–	–	–	–	0.188	0.235	0.281	0.328	0.375	0.422	0.469
525	–	–	–	–	–	–	0.293	0.352	0.41	0.469	0.528	0.586

Ausschreibungstext

Lüftungsgitter als Zuluft- oder Abluftdurchlass für die Be- und

Entlüftung von Räumen in raumlufttechnischen Anlagen.

Bestehend aus einem Frontrahmen mit Facette

(Innenfase). Vorzugsweise für den Einbau in runde oder eckige

Luftleitungen sowie zur Wandmontage. Einbaufertige

Komponente, bestehend aus Frontrahmen, einzeln verstellbaren,

senkrechten und/oder waagerechten Lamellen.

Strömungstechnische und akustische Auslegung individuell mit

Web-Konfigurator.

Materialien

Frontrahmen aus verzinktem Stahl
Lamellen aus verzinktem Stahl
Filter aus PES
Schaumstoffabdichtung

Oberflächen

Frontrahmen und Lamellen ohne Beschichtung (Stahl verzinkt)
Frontrahmen und Lamellen pulverbeschichtet nach RAL 9010 reinweiss, GE50
Frontrahmen und Lamellen pulverbeschichtet nach RAL CLASSIC Farbpalette GE70
Frontrahmen und Lamellen pulverbeschichtet nach NCS

Nenngrößen

Breite [mm]

225 - 2025

Höhe [mm]

75 - 525

Gitter zum Einbau in runde Luftleitungen (Ausführungen R/RA)

Breite [mm]

225 - 1225

Höhe [mm]

75, 125, 225

Technische Daten

Auslegungsspezifisch

Normen und Richtlinien

Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135
Filterklasse ISO Coarse 45% nach ISO 16890

Varianten

Horizontale, vertikale oder vertikale und horizontale Lamellenanordnungen
Ballschutz speziell für den Einbau in Sporthallen
Bandausführung bestehend aus End- und Mittelstücken, die bauseitig zusammengebaut werden
Gitter für Wand, Brüstungs- und Kanaleinbau oder für Rohreinbau
Verdeckte Schraubbefestigung mit und ohne Einbaurahmen
Warzenlochung im Frontrahmen
Ungelochter Frontrahmen ohne werkseitige Befestigungsoption

Zubehör

Filterelement für Abluftgitter
Einbaurahmen

Gleichwertigkeitskriterien

Verzinktes Stahlblech
Einstellbare Strahlausbreitung
Gitter in verschiedenen Farben wählbar
Optional Strahllenkung durch werkseitig voreingestellte Lamellen
Optional verschiedene Anbausätze zum Drosseln und Abgleichen der Gitter
Verschiedene Befestigungsmöglichkeiten, für übliche Einbausituationen angepasst
Lufttechnische und akustische Daten durch Labormessungen verifiziert
Staub und Kratzschutz durch Einzelverpackung

Fabrikat der Ausschreibung

TROX

Serie

TR2

–

425 x 225

–

P1 - RAL 9016

1 Serie
TR2 Lüftungsgitter

2 Variante
Keine Eintragung: Einzelgitter
E Endstück
M Mittelstück

3 Ausführung

Keine Eintragung: Wand-, Brüstungs- und Kanaleinbau
R Einbau in runde Luftleitungen (große Rohrdurchmesser)
RA Einbau in runde Luftleitungen mit kleinem Ø und Zusatzabbug (kleine Rohrdurchmesser)

4 Frontrahmen
Keine Eintragung: Profil 25 x 40 mm mit Facette

5 Lamellenanordnung
V Frontlamelle vertikal
H Frontlamelle horizontal
VH Frontlamelle vertikal, Strahllenkung horizontal

HV Frontlamelle horizontal, Strahllenkung vertikal

6 Ballschutz
Keine Eintragung: ohne Ballschutz
BS mit Ballschutz ohne Befestigungslöcher
BL mit Ballschutz mit Befestigungslöchern

7 Nenngrößen [mm]
Breite x Höhe angeben

8 Anbausatz
Für Zuluft und Abluft geeignet
Keine Eintragung: ohne Anbausatz (nur Frontgitter)
AG Drosselelement, Lamellen gegenläufig gekoppelt
AS Schlitzschieber (parallele Schieberdrossel)
Nur für Zuluft geeignet
SAS schräger Schlitzschieber

9 Filter
Nur Abluft geeignet
Keine Eintragung: ohne Filterelement

EF mit Filterelement (nicht mit Anbausatz SAS)

10 Befestigung
Keine Eintragung: Warzenloch im Frontrahmen
SP verdeckte Schraubbefestigung, für Einbau ohne Einbaurahmen
VS verdeckte Schraubbefestigung, für Einbau mit Einbaurahmen

NO keine werkseitige Befestigungsoption

11 Einbaurahmen
Nur mit Befestigung VS
Keine Eintragung: ohne Einbaurahmen
ER mit Einbaurahmen

12 Ausströmung
Nur mit Lamellenanordnung V, VH

Keine Eintragung: Strahllenkung 0°
44 Strahllenkung 44°
84 Strahllenkung 84°
110 Strahllenkung 110°
GEG gegeneinander

13 Oberfläche
Keine Eintragung: Stahl verzinkt
P0 pulverbeschichtet, RAL 9010 (reinweiß), GE 50
P1 pulverbeschichtet, RAL-CLASSIC-Farbton angeben, GE70
PS pulverbeschichtet, NCS-Farbton angeben, Glanzgrad angeben

Bestellbeispiel: TR2-R-V/425x225/AS/EF/VS-ER/P1-RAL-RAL9016

Serie	TR2 - Lüftungsgitter
Variante	Einzelgitter
Ausführung	Einbau in runde Luftleitung (große Rohrdurchmesser)
Frontrahmen	Profil 25 x 40 mm mit Facette
Lamellenanordnung	Frontlamelle vertikal
Ballschutz	ohne Ballschutz
Nenngröße [mm]	Breite 425, Höhe 225
Anbausatz	Schlitzschieber (parallele Schieberdrossel)
Filter	mit Filterelement
Befestigung	verdeckte Schraubbefestigung, für Einbau mit Einbaurahmen
Einbaurahmen	mit Einbaurahmen
Ausströmung	Strahllenkung 0°
Oberfläche	pulverbeschichtet, RAL 9016 (verkehrsweiß), GE 70

Downloads

Produktinfos

Produktdatenblatt TR2

TR2_PD_2024_07_25_DE_de Produktdatenblatt 18 MB pdf

Zertifikate

Herstellererklärung TR2

TR2_CE_MS_2024_08_CH_de Herstellererklärung 750 KB pdf
Hygiene-Konformitätserklärung TR2

TR2_HC_2024_08_CH_de Hygiene-Konformitätserklärung 880 KB pdf

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

TECHNISCH NOTWENDIG

Diese Cookies sind zur einwandfreien Funktion unserer Website erforderlich und können nicht deaktiviert werden. In der Regel werden diese Cookies nur als Reaktion auf von Ihnen getätigten Aktionen gesetzt, wie etwa dem Festlegen Ihrer Datenschutzeinstellungen oder dem Füllen des Warenkorbs. Zudem werden sicherheitsrelevante Funktionalitäten oder die Unterstützung über einen eigenen Webchat integriert. Hierzu zählen auch alle Session Cookies von TROX nach Login als Kunde. Sie können Ihren Browser so einstellen, dass diese Cookies blockiert oder Sie über diese Cookies benachrichtigt werden. Einige Bereiche der Website funktionieren dann aber möglicherweise nicht wie vorgesehen.

STATISTIK UND WEBSEITENANALYSE

Diese Cookies ermöglichen, Daten für Statistiken und Analysen zu erfassen, damit TROX die Leistung der besuchten Webseiten messen, technische Probleme erkennen und Ansatzpunkte für Optimierungen finden kann. Sie können von uns oder von Drittanbietern gesetzt werden, deren Dienste wir auf unseren Seiten verwenden. Benutzer helfen dabei beispielsweise auch zu erkennen, welche Seiten am häufigsten oder nur selten genutzt werden oder wie zwischen den Webseiten navigiert wird. Alle Informationen, die von Drittanbietern verwendet werden, sind aggregiert und anonymisiert

TR2

LÜFTUNGSGITTER AUS STAHLBLECH MIT EINZELN VERSTELLBAREN LAMELLEN

Allgemeine Informationen

Technische Information

Geometrischer freier Querschnitt (Lamellenanordnung VH, HV) Ageo [m2]

Geometrischer freier Querschnitt (Lamellenanordnung V) Ageo [m2]

Geometrischer freier Querschnitt (Lamellenanordnung H) Ageo [m2]

Effektive Lufteinströmfläche Zuluft (Lamellenanordnung VH, HV) Aeff [m2]

Effektive Lufteinströmfläche Zuluft (Lamellenanordnung V) Aeff [m2]

Effektive Lufteinströmfläche Zuluft (Lamellenanordnung H) Aeff [m2]

Effektive Lufteinströmfläche Abluft (Lamellenanordnung V) Aeff [m2]

Effektive Lufteinströmfläche Abluft (Lamellenanordnung H) Aeff [m2]

Downloads

Produktinfos

Produktdatenblatt TR2

Zertifikate

Herstellererklärung TR2

Hygiene-Konformitätserklärung TR2

TECHNISCH NOTWENDIG

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
