TR2X

LÜFTUNGSGITTER AUS ROSTFREIEM STAHL MIT EINZELN VERSTELLBAREN LAMELLEN

Das hochwertige Lüftungsgitter integriert sich optimal in jeden Raum.

  • Geeignet für Komfort- und Industriebereiche für Wände, Brüstungen, runde oder rechteckige Luftleitungen
  • Sind weitgehend unempfindlich gegen aggressive Umwelteinflüsse und Reinigungsmittel
  • Bewahren über Jahre ihr gutes Aussehen, benötigen keinen Oberflächenschutz und laden sich nicht statisch auf
  • Einzelstück in den Nenngrössen 225 × 75 – 825 × 325 mm erhältlich
  • Verstellbare Lamellen ermöglichen eine Strahllenkung
  • Gleichmässige Luftverteilung dank diverser Anbausätzen einfach umsetzbar
  • Schlichte Befestigungsoptionen für einen schnellen und einfachen Einbau

Allgemeine Informationen

Anwendung

  • Lüftungsgitter der Serie TR2X als Zuluft- und Abluftdurchlass für Komfort- und Industriebereiche
  • Gerichtete Zuluftführung für Mischlüftung
  • Verstellbare Lamellen ermöglichen die Anpassung an unterschiedliche örtliche Gegebenheiten
  • Für konstante und variable Volumenströme
  • Für Zulufttemperaturdifferenzen von –12 bis +4 K
  • Zum Einbau in Wände, Brüstungen, runde oder rechteckige Luftleitungen

Besondere Merkmale

  •  Einzeln verstellbare Lamellen
  • Warzenlochung, verdeckte Schraubbefestigung mit oder ohne Einbaurahmen, ungelochter Frontrahmen ohne werkseitige Befestigungsoption
  • Filterelement für Abluftgitter optiona

Nenngrößen

Breite [mm]
225 - 825

Höhe [mm]
75 - 325

Gitter zum Einbau in runde Luftleitungen (Ausführungen R/RA)
Breite [mm]
225 - 825

Höhe [mm]
75, 125, 225

Varianten

  • Horizontale, vertikale oder vertikale und horizontale Lamellenanordnungen
  • Bandausführung bestehend aus End- und Mittelstücken, die bauseitig zusammengebaut werden
  • Gitter für Wand, Brüstungs- und Kanaleinbau oder für Rohreinbau
  • Verdeckte Schraubbefestigung ohne Einbaurahmen (bei aggressiver Luft nicht einsetzen)
  • Warzenlochung im Frontrahmen
  • Ungelochter Frontrahmen ohne werkseitige Befestigungsoption

Anbauteile

Volumenstromabgleich vor Ort

  • AG: Drosselelement mit gegenläufig gekoppelten Lamellen
  • AS: Schlitzschieber aus Aluminium (parallele Schieberdrossel)
  • SAS: schräger Schlitzschieber aus Aluminium

Zubehör

  • Filterelement für Abluftgitter

Konstruktionsmerkmale

  • Frontrahmenprofil 25 x 40 mm mit Facette (Innenfase) zum Abdecken der Einbauöffnung
  • Profilierte Lamelle, manuell verstellbar
  • Feste Verbindung zwischen Anbausatz und Lüftungsgitter durch Verschraubung

Passende Durchmesser der Luftleitung

  • Ø100 - 2000 mm

Hinweis: Die möglichen Luftleitungsdurchmesser reduzieren sich abhängig von der Gitterhöhe.

Materialien

  • Frontrahmen aus Edelstahl Typ 1.4404
  • Lamellen aus Edelstahl Typ 1.4401
  • Kleinteile aus Edelstahl Typ 1.4301
  • Filter aus PES
  • Schaumstoffabdichtung


Oberflächen

  • Frontrahmen und Lamellen chemisch gebeizt
  • Frontrahmen und Lamellen elektropoliert
  • Frontrahmen und Lamellen pulverbeschichtet nach RAL 9010 reinweiss, GE50
  • Frontrahmen und Lamellen pulverbeschichtet nach RAL CLASSIC Farbpalette GE70


Istandhaltung

  • Wartungsarm, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
  • Überprüfung und Reinigung nach VDI 6022


Normen und Richtlinien

  • Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135
  • Filterklasse ISO Coarse 45% nach ISO 16890

Technische Information

  • FUNKTION
  • TECHNISCHE DATEN
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL
Schematische Darstellung Lüftungsgitter TR2X-V-AG
Schematische Darstellung Lüftungsgitter TR2X-V-AG
1 Frontrahmen
2 Lamellen vertikal
3 Anbausatz Drosselelement, Lamellen gegenläufig gekoppelt
4 Warzenlochung
5 Oberfläche aus rostfreiem Stahl
Schematische Darstellung Lüftungsgitter TR2X-V-AG
Gittereinbau mit Deckeneinfluss (Seitenansicht)
Gittereinbau mit Deckeneinfluss (Draufsicht)

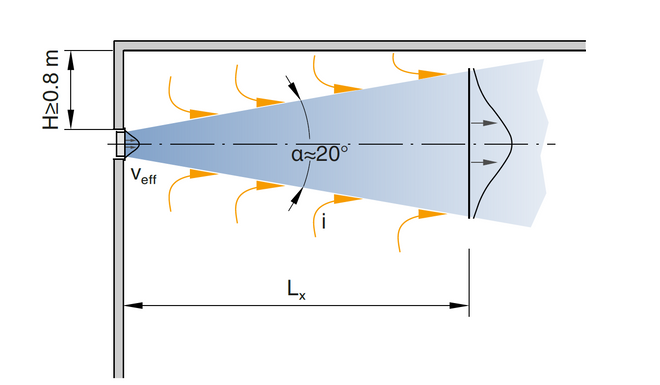

Gittereinbau ohne Deckeneinfluss (Seitenansicht)

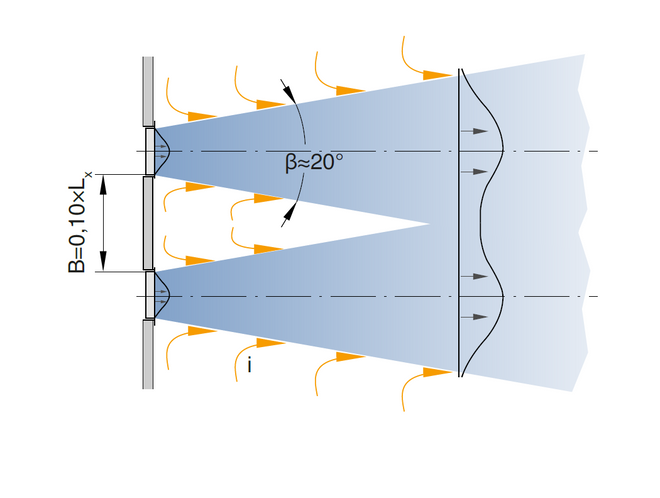

Gittereinbau ohne Deckeneinfluss (Draufsicht)

Lüftungsgitter sind Luftdurchlässe für die Zuluft und Abluft raumlufttechnischer Anlagen. Sie lassen die Zuluft gerichtet in den Raum strömen. Lüftungsgitter mit verstellbaren Lamellen ermöglichen die Anpassung der Strahlrichtung an die örtlichen Gegebenheiten. Das Ergebnis ist eine Mischlüftung für Komfort und Industriebereiche mit guter Raumdurchlüftung. Durch Induktion nimmt die Luftgeschwindigkeit des Zuluftstrahls mit zunehmender Entfernung vom Lüftungsgitter ab. Die Entfernung, bei der die Luftgeschwindigkeit einen bestimmten Wert, beispielsweise 0,35 m/s, erreicht hat, bezeichnet man als Wurfweite. Der Zuluftstrahl von Wandgittern, die deckennah angeordnet sind, erreicht durch den Deckeneinfluss eine größere Wurfweite als ein vergleichbarer Freistrahl (ohne Deckeneinfluss). Für Einzelgitter, Mehrfachgitter mit bestimmten Abständen und Gitterbänder ergeben sich unterschiedliche Wurfweiten. Im Kühlbetrieb ist die Strahlablenkung Richtung Aufenthaltszone zu berücksichtigen, die mit zunehmender Zulufttemperaturdifferenz und abnehmender Ausströmgeschwindigkeit größer wird. Im Heizbetrieb erfolgt die Strahlablenkung Richtung Decke. Das hat keinen nachteiligen Einfluss auf die Luftgeschwindigkeit im Aufenthaltsbereich, jedoch möglicherweise auf die vollständige Durchlüftung des Raumes.

Nenngrössen

225x75 - 825x325

Minimaler Volumenstrom

11 - 270 l/s oder 40 - 972 m³/h

Maximaler Volumenstrom bei LWA max. 40 dB(A)

ohne Anbauteile

53 - 1111 l/s oder 189 - 4000 m³/h

Zulufttemperatur

-12 bis +4 K

Volumenstromangabe für Einzelgitter (ungeteilte Ausführung) bei Zuluft.


Die individuelle Auslegung der lufttechnischen und akustischen Daten für die verschiedenen Varianten ist mit unserem kostenfreien Auslegungsprogramm Easy Product Finder möglich.


Geometrischer freier Querschnitt (Lamellenanordnung VH, HV) Ageo [m2]

H/B

225

325

425

525

625

825

75

0.008

0.012

0.015

0.019

0.023

0.031

125

0.015

0.023

0.031

0.039

0.046

0.062

225

0.031

0.046

0.062

0.077

0.092

0.123

325

–

0.069

0.092

0.115

0.139

0.185


Geometrischer freier Querschnitt (Lamellenanordnung V) Ageo [m2]

H/B

225

325

425

525

625

825

75

0.008

0.012

0.016

0.02

0.024

0.032

125

0.016

0.024

0.032

0.04

0.048

0.063

225

0.032

0.048

0.063

0.079

0.095

0.127

325

–

0.071

0.095

0.119

0.143

0.19


Geometrischer freier Querschnitt (Lamellenanordnung H) Ageo [m2]

H/B

225

325

425

525

625

825

75

0.008

0.012

0.016

0.021

0.025

0.033

125

0.016

0.025

0.033

0.041

0.049

0.066

225

0.033

0.049

0.066

0.082

0.098

0.131

325

–

0.074

0.098

0.123

0.148

0.197


Effektive Lufteinströmfläche Zuluft (Lamellenanordnung VH, HV) Aeff [m2]

H/B

225

325

425

525

625

825

75

0.007

0.011

0.015

0.019

0.022

0.03

125

0.015

0.022

0.03

0.037

0.045

0.06

225

0.03

0.045

0.06

0.075

0.09

0.12

325

–

0.067

0.09

0.112

0.135

0.18


Effektive Lufteinströmfläche Zuluft (Lamellenanordnung V) Aeff [m2]

H/B

225

325

425

525

625

825

75

0.008

0.012

0.015

0.019

0.023

0.031

125

0.015

0.023

0.031

0.039

0.046

0.062

225

0.031

0.046

0.062

0.077

0.093

0.124

325

–

0.07

0.093

0.116

0.139

0.185


Effektive Lufteinströmfläche Zuluft (Lamellenanordnung H) Aeff [m2]

H/B

225

325

425

525

625

825

75

0.008

0.012

0.016

0.02

0.024

0.032

125

0.016

0.024

0.032

0.04

0.048

0.064

225

0.032

0.048

0.064

0.08

0.096

0.128

325

–

0.072

0.096

0.12

0.144

0.192


Effektive Lufteinströmfläche Abluft (Lamellenanordnung V) Aeff [m2]

H/B

225

325

425

525

625

825

75

0.006

0.009

0.011

0.014

0.017

0.023

125

0.011

0.017

0.023

0.028

0.034

0.045

225

0.023

0.034

0.045

0.057

0.068

0.091

325

–

0.051

0.068

0.085

0.102

0.136


Effektive Lufteinströmfläche Abluft (Lamellenanordnung H) Aeff [m2]

H/B

225

325

425

525

625

825

75

0.006

0.009

0.012

0.015

0.018

0.023

125

0.012

0.018

0.023

0.029

0.035

0.047

225

0.023

0.035

0.047

0.059

0.07

0.094

325

–

0.053

0.07

0.088

0.106

0.141

Lüftungsgitter als Zuluft- oder Abluftdurchlass für die Be- und Entlüftung von Räumen in raumlufttechnischen Anlagen. Bestehend aus einem Frontrahmen mit Facette (Innenfase). Vorzugsweise für den Einbau in runde oder eckige Luftleitungen sowie zur Wandmontage. Einbaufertige Komponente, bestehend aus Frontrahmen, einzeln verstellbaren, senkrechten und/oder waagrechten Lamellen. Strömungstechnische und akustische Auslegung individuell mit Web-Konfigurator.

Materialien

  • Frontrahmen aus Edelstahl Typ 1.4404
  • Lamellen aus Edelstahl Typ 1.4401
  • Kleinteile aus Edelstahl Typ 1.4301
  • Filter aus PES
  • Schaumstoffabdichtung


Oberflächen

  • Frontrahmen und Lamellen chemisch gebeizt
  • Frontrahmen und Lamellen elektropoliert
  • Frontrahmen und Lamellen pulverbeschichtet nach RAL 9010 reinweiss, GE50
  • Frontrahmen und Lamellen pulverbeschichtet nach RAL CLASSIC Farbpalette GE70


Nenngröße

Breite [mm]

225 - 825

Höhe [mm]
75 - 325

Gitter zum Einbau in runde Luftleitungen (Ausführungen R/RA)

Breite [mm]

225 - 825

Höhe [mm]

75, 125, 225

Technische Daten

Auslegungsspezifisch

Normen und Richtlinien

  • Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135
  • Filterklasse ISO Coarse 45% nach ISO 16890


Varianten

  • Horizontale, vertikale oder vertikale und horizontale Lamellenanordnungen
  • Bandausführung bestehend aus End- und Mittelstücken, die bauseitig zusammengebaut werden
  • Gitter für Wand, Brüstungs- und Kanaleinbau oder für Rohreinbau
  • Verdeckte Schraubbefestigung ohne Einbaurahmen (bei aggressiver Luft nicht einsetzen)
  • Warzenlochung im Frontrahmen
  • Ungelochter Frontrahmen ohne werkseitige Befestigungsoption


Zubehör

Filterelemente für Abluftgitter

Gleichwertigkeitskriterien

  • Einstellbare Strahlausbreitung
  • Gitter in verschiedenen Farben wählbar
  • Optional Strahllenkung durch werkseitig voreingestellte Lamellen
  • Optional verschiedene Anbausätze zum Drosseln und Abgleichen der Gitter
  • Lufttechnische und akustische Daten durch Labormessungen verifiziert
  • Staub und Kratzschutz durch Einzelverpackung
  • Verschiedene Befestigungsmöglichkeiten für übliche Anwendungsbereiche
  • Materialien aus Edelstahl mit veredelter Oberfläche


Fabrikat der Ausschreibung

TROX

Serie

TR2X

TR2X –
– R –
–
H / 525 x 125/AG/EF / NO–

 / S9
|||||||||||
1234567891011

1 Serie
TR2X Lüftungsgitter Edelstahl

2 Variante
Keine Eintragung: Einzelgitter
E Endstück
M Mittelstück

3 Ausführung

Keine Eintragung: Wand-, Brüstungs- und Kanaleinbau
R Einbau in runde Luftleitungen (große Rohrdurchmesser)
RA Einbau in runde Luftleitungen mit kleinem Ø und Zusatzabbug (kleine Rohrdurchmesser)

4 Frontrahmen
Keine Eintragung: Profil 25 x 40 mm mit Facette

5 Lamellenanordnung
V Frontlamelle vertikal
H Frontlamelle horizontal
VH Frontlamelle vertikal, Strahllenkung horizontal
HV Frontlamelle horizontal, Strahllenkung vertikal


6 Nenngröße [mm]
Breite x Höhe angeben

7 Anbausatz
Für Zuluft und Abluft geeignet
Keine Eintragung: ohne Anbausatz (nur Frontgitter)
AG Drosselelement, Lamellen gegenläufig gekoppelt
AS Schlitzschieber (parallele Schieberdrossel)
Nur für Zuluft geeignet
SAS schräger Schlitzschieber


8 Filter
Nur Abluft geeignet
Keine Eintragung: ohne Filterelement

EF mit Filterelement (nicht mit Anbausatz SAS)

9 Befestigung
Keine Eintragung: Warzenloch im Frontrahmen
SP verdeckte Schraubbefestigung, für Einbau ohne Einbaurahmen

NO keine werkseitige Befestigungsoption (ungelochter Frontrahmen)

10 Ausströmung
Keine Eintragung: Strahllenkung 0°
44 Strahllenkung 44°
84 Strahllenkung 84°
110 Strahllenkung 110°
140 Strahllenkung 140°
GEG gegeneinander

11 Oberfläche
P0 pulverbeschichtet, RAL 9010 (reinweiß), GE 50
P1 pulverbeschichtet, RAL-CLASSIC-Farbton angeben, GE70
PS pulverbeschichtet, NCS-Farbton angeben, Glanzgrad angeben

S8 elektropoliert
S9 chemisch gebeizt


Bestellbeispiel: TR2X-R-H/525x125/AG/EF/NO/S8

SerieTR2X - Lüftungsgitter Edelstahl
VarianteEinzelgitter
Ausführung Einbau in runde Luftleitung (große Rohrdurchmesser)
FrontrahmenProfil 25 x 40 mm mit Facette
Lamellenanordnung Frontlamelle horizontal
Nenngröße [mm]Breite 525, Höhe 125
AnbausatzDrosselelement, Lamellen gegenläufig gekoppelt
Filtermit Filterelement
Befestigungkeine werkseitige Befestigungsoptionen
AusströmungStrahllenkung 0°
Oberflächeelektropoliert

Downloads

Produktinfos

  • Produktdatenblatt TR2X

    TR2X_PD_2024_08_08_DE_de Produktdatenblatt  16 MB pdf

Zertifikate

  • Herstellererklärung TR2X

    TR2X_CE_MS_2024_08_CH_de Herstellererklärung 750 KB pdf

  • Hygiene-Konformitätserklärung TR2X

    TR2X_HC_2024_08_CH_de Hygiene-Konformitätserklärung 840 KB pdf
production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Seite teilen

Diese Seite weiterempfehlen

Hier haben Sie die Möglichkeit diese Seite als Link weiter zu empfehlen.

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen dank für Ihre Nachricht!

Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

Anhang (max. 10MB)
Ihre Nachricht
Ihre Nachricht an

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

Kontakt

Wir sind für Sie da

Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

Anhang (max. 10MB)
Ihre Nachricht
Ihre Nachricht an

Mit Stern (*) markierte Felder sind Pflichtfelder.

Kontakt

Vielen Dank für Ihre Nachricht!

Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

TROX Logo
Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.
Cookie-Einstellungen
