Entrauchungsklappen

Rechteckige Entrauchungsklappen inklusive Lüftungsfunktion zur Ableitung von Rauch und Wärme über Rauchabzugsanlagen mit maschinellen Rauchabzugsgeräten, zur Nachströmung und in Rauchschutzdruckanlagen

• CE-konforme Entrauchungsklappe nach EN 12101-8
• Erfüllt die maximal möglichen Leistungseigenschaften für Entrauchungsklappen gemäß Klassifizierungsnorm EN 13501-4
• Verwendung in Tragwerken Massiv- und Leichtbauwänden und Decken zum Raumabschluss (Brandabschnittsbildung)
• Für Leitungen und Schächte von Rauch- und Wärmeabzugsanlagen
• Für Differenzdrucksysteme, z. B. RDA, MRA, Gaslöschanlagen und zur Nachströmung
• Ansteuerung aus der Brandmeldeanlage und Integration in die Gebäudeleittechnik mit TROXNETCOM
• Ansteuerung fernbetätigt mit Auf-/Zu-Stellantrieb und Endlagenrückmeldung
• C_mod = für die Entrauchungs- und Lüftungsfunktion in kombinierten Anlagen und damit pneumatischer Abgleich durch das Anfahren von Zwischenstellungen möglich
• Nenngrößen 200 × 200 – 1500 × 800 mm, für Rauchgasvolumenströme bis 43200 m³/h oder 12000 l/s bei 10 m/s
• Geringe Druckverluste bei hohen Anströmgeschwindigkeiten, normativ 10 m/s und darüber hinaus
• Automatische Auslösung (AA) und manuelle Übersteuerung (MA) möglich
• Einfacher und schneller Trockeneinbau in Massiv- und Leichtbauwände ohne Mörtel möglich

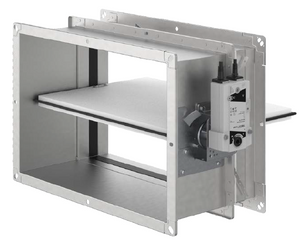

Rechteckige Stahlblechentrauchungsklappe inklusive Lüftungsfunktion zur Ableitung von Rauch und Wärme in Entrauchungsanlagen sowie zum kontrollierten Nachströmen notwendiger Zuluft. Unterstützend geeignet zur Rauchfreihaltung notwendiger Sicherheitsräume und deren Vorräume in Druckbelüftungsanlagen (DBA) z. B. in Feuerwehraufzugsschächte oder zur Rauchableitung in Fluchttunnel.

• Zur Verwendung in Ableitungsumgebungen erhöhter Temperaturen bis 600 °C an geprüften Entrauchungsleitungen und Stahlblechleitungen möglich

• Erfüllt Druckstufe 3 bei beliebiger Luftstromrichtung und automatischer Auslösung (AA) oder manueller Auslösung (MA)

• Nenngrößen 100 × 100 – 1250 × 2560 mm
• Volumenstrom von 360 m³/h oder 100 l/s – 115110 m³/h oder 31975 l/s bei 10 m/s

• Ausführung in Stahlblech (auch pulverbeschichtet nach RAL-CLASSIC-Karte) oder Edelstahlblech in A4-Qualität

• Nach EN 1751: Leckluftstrom bei geschlossener Klappe mindestens Klasse 2 und Gehäuse-Leckluftstrom Klasse B, ab Nennweiten 840 × 480 Leckluftstrom bei geschlossener Klappe Klasse 3 und Gehäuse-Leckluftstrom Klasse C

• Integration in die Management- und Bedieneinrichtung (MBE) mit TROXNETCOM oder mit Schnittstellenmodulen wie z. B. in SLC®-Technik

• Cmod für die Entrauchung mit Lüftungsfunktion und Regelcharakteristik in kombinierten Anlagen (Kombiklappe) und damit pneumatischer Abgleich durch das Anfahren von Zwischenstellungen möglich

Entrauchungsanlagen mit maschinellen Rauchabzugsgeräten oder zur Nachströmung

• Erfüllt die Produktnorm EN 12101-8 und ist klassifiziert nach EN 13501-4
• Klassifiziert EI 90/120 (vew,how i<->o) S 1500 Cmod AA multi
• Druckstufe 3 (-1500 Pa ..... 500 Pa)
• Können in Entrauchungsanlagen oder in Heizungs- und Lüftungsanlagen oder in Kombination dieser eingesetzt werden
• Für Anlagen, die eine automatische Auslösung (AA) erfordern
• Große Auswahl an Verwendbarkeitsmöglichkeiten zur Brandabschnittstrennung
• Einlamellige Raumabschottung mit mechanischer Beständigkeit
• Stahlblechkonstruktion in Leichtbauweise
• Silikonfrei
• Keine Anschlagsleisten, somit großer freier Querschnitt
• Leckagedichtheitsklasse mindestens 3C für Gehäuse- und Klappendichtheit nach  EN 1751
• Wärmedämmung mit Dämmwolle (optional, da abhängig von Strömungsrichtung)
• Anschluss an Lüftungsleitungen nach EN1366-1 und EN1366-8 (selbstständig luftführend oder wärmegedämmt) oder nach EN1366-9 geprüft
• Für Entrauchungsleitungen aus Stahlblech oder selbstständige Entrauchungsleitungen ab 35 mm Wandstärke
• Integration in die Management- und Bedieneinrichtungen mit TROXNETCOM oder mit verschiedenen Steuerungsbussystemen möglich

Rechteckige Entrauchungsklappen inklusive Lüftungsfunktion mit kleiner Einbautiefe und großer Anströmfläche zur Ableitung von Rauch und Wärme über Rauchabzugsanlagen mit maschinellen Rauchabzugsgeräten, zur Nachströmung und in Druckbelüftungsanlagen

• Nenngrößen 200 × 230 – 1200 × 2030 mm, für Rauchgasvolumenströme bis 36540 l/s oder 131544 m³/h bei 15 m/s, Anströmgeschwindigkeiten bis 20 m/s möglich
• Antriebszugänglichkeit wahlweise in Luftrichtung oder seitlich
• Einfache und schnelle Montage in und an Bauteile
• Gehäuse, Klappenblätter und Antriebskapselung aus Kalziumsilikat
• Erfüllt Druckstufe 2 (Betriebsdruck -1000 – 500 Pa)
• Automatische Auslösung (AA) und manuelle Übersteuerung (MA) möglich
• Für Entrauchungsleitungen ab 35 mm Wandstärke
• Leckluftstrom bei geschlossenen Lamellen nach EN 1751, Klasse 3
• Gehäuse-Leckluftstrom nach EN 1751, Klasse C

Optionale Ausstattung und Zubehör

• Abschlussgitter in unterschiedlichen Ausführungen
• Anschlussrahmen für Kalziumsilikat- und Stahlblechentrauchungsleitungen
• Integration in die Gebäudeleittechnik mit TROXNETCOM
• Externe Kapselung für zugehörig brandgeprüfte Steuerungs- oder Kommunikationsmodule
• Beschichtung zur Verwendung in Außenwandbereichen
• C_mod = für die Entrauchungs- und Lüftungsfunktion in kombinierten Anlagen und damit pneumatischer Abgleich durch das Anfahren von Zwischenstellungen möglich
