CFS

Verschillende aanzichten door keuze uit zwarte, grijze of witte luchtrichtelementen

Voor inbouw in systeemwanden met metalen profiel

Voor inbouw in lichte systeemwanden

Luchtstroom verticaal naar boven

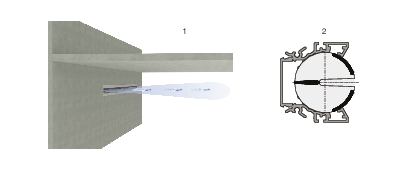

Luchtstroom horizontaal

CFS

VERKRIJGBAAR IN VELE VARIANTEN VOOR COMPACTE INBOUW IN SYSTEEMWANDEN

Wand lijnrooster met afzonderlijk instelbare luchtrichtelementen

Combineerbaar met frontroosters van de serie PURELINE 18, PURELINE 35 of PURELINE 50
In nominale afmetingen van 450 - 1200 mm verkrijgbaar
Uitgebreid toepassingsgebied - tot 3 slots selecteerbaar
Eenvoudige en snelle montage - bevestiging van het frontrooster zonder gereedschap
Inbouw in systeemwanden met 50 mm profielbreedte en 100 mm wanddikte
Aansluitkast met geïntegreerde overspraakdemper
Beschikbaar voor toevoerlucht, afvoerlucht of voor toevoer- afvoerlucht combinatie

Optionele uitrusting

Verschillende opties door keuze in zwarte, grijze of witte luchtrichtelementen

Algemene informatie

Toepassing

Type CFS lijnrooster voor wandmontage kan worden gebruikte voor: toevoerlucht, afvoerlucht of toevoer-afvoer-combinatie voor comfortinstallaties.
Breed toepassingsgebied dankzij keuze voor PURELINE18, PURELINE35 of PURELINE50 frontrooster serie, keuze uit 1, 2 of 3 spleten.
Eenzijdige horizontale of verticale luchtuitblaas zorgt voor een turbulent gemengde luchtstroom
Luchtinblaas met of zonder plafondeffect (e.e.a. afhankelijk van installatie hoogte)
Hoge inductie zorgt voor snelle afbouw van temperatuurverschil en luchtsnelheid
Voor constante en variabele luchthoeveelheden
Voor toevoerluchttemperatuurverschillen van –10 tot +10 K
Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
Voor plaatsbesparende inbouw in systeemwanden met 50 mm brede profielen en 100 mm wanddikte

Speciale kenmerken:

Gelijkmatige straaluitbreiding reduceert vervuiling door geïnduceerde ruimtelucht aan de wand
Horizontale of verticale luchtinblaas door handmatig verstelbare luchtrichtelementen
Horizontale luchtuitblaas zorgt voor een langere worp
De verticale luchtstroom beweegt langs de wand naar boven, de lucht wordt gelijkmatig verdeeld onder het gehele plafond, met een positief effect op luchtsnelheid en comfort
Geïntegreerde overspraakdemper voor vermindering van de geluidsoverdracht naar de naastgelegen ruimte door het kanalensysteem
Eenvoudige en veilige montage van het frontrooster zonder enige gereedschap nadat de gipsplaten zijn aangebracht.
Behaaglijk en comfortabel klimaat door hoge inductie resp. snelle afbouw van temperatuurverschillen en luchtsnelheden
Strakke uitvoering door geëxtrudeerde aluminium profielen met anodiseerde afwerking of poedercoating volgens RAL Classic kleuren
Frontrooster geoptimaliseerd voor maximale luchthoeveelheid bij laag geluidvermogen

Nominale groottes

Nominale lengte L_N:

PL18: 500 - 1200 mm (in stappen van 100 mm)
PL35/50: 450 - 1200 mm (in stappen van 150 mm)

Nominale hoogte H_N:

290 - 440 mm (in stappen van 1 mm)

Aansluitdiameter ØD

98, 123, 138, 158 mm

Uitvoeringen

CFS-... :

-*: met frontroosters van de serie PURELINE18, PURELINE35 of PURELINE50
-*: 1, 2 of 3 spleten (3 spleten alleen bij frontrooster 35)
-S: Toevoerlucht
-E: Afvoerlucht
-SE: Toevoer-afvoer combinatie

Uitvoering

Oppervlak frontrooster

Geanodiseerd, E6-C-0, naturel

P1: gepoedercoat RAL 9010, zuiver wit, GE 50

P1: gepoedercoat RAL 9006, wit-aluminium, GE 30

P1: gepoedercoat in andere RAL-CLASSIC-kleuren, GE 70

Aanbouwdelen

D: Inregelklep
LS: Lipafdichting

Constructieve kenmerken

Aansluittuit passend bij ronde luchtkanalen volgens EN 1506 of EN 13180
Twee draaibare ophangogen aan de aansluitkast voor bevestiging aan de wand, ophanging aan het plafond of directe bevestiging tegen het plafond
Handmatig verstelbare luchtrichtelementen met blokkering voor instelling van de luchtinblaasrichting
Voor ingestelde luchtrichtelementen, die handmatig in het werk verstelbaar zijn (alleen horizontaal en verticaal bij wandinbouw mogelijk)
Aansluittuit met inlegril voor lipafdichting (alleen bij uitvoering met lipafdichting)
Nominale lengtes van het frontrooster van 450 mm tot 1200 mm mogelijk, afhankelijk van de breedte van het lijnroosterfront
Frontrooster met aan beide zijden een eindflens
Aansluitkasten verkrijgbaar in nominale hoogtes van 290 tot 440 mm
Bevestigingsmateriaal voor het frontrooster wordt afzonderlijk geleverd in een zak met trekkoord.

Materialen en afwerking

Frontrooster van geëxtrudeerd aluminium profiel
Eindflens van aluminium
Luchtrichtelementen van kunststof ABS, volgens UL 94, V-0, vlamwerend
Aansluitkast van verzinkt staalplaat
Lipafdichting van Evoprene
Geluiddempend materiaal van mineraal wol
Frontrooster geanodiseerd, E6-C-0, naturel
P1: Gepoedercoat, kleur volgens RAL Classic
Luchtrichtelementen overeenkomstig RAL 9005, zwart
W: Luchtrichtelementen overeenkomstig RAL 9010, wit
G: Luchtrichtelementen overeenkomstig RAL 9006, grijs

Mineraalwol

Mineraalwol op de luchtvoerende vlakken afgedekt met glasvezeldoek, erosievast tot 20 m/s
Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
RAL-keurmerk RAL-GZ 388
Onschadelijk voor de gezondheid dankzij de hoge biologische oplosbaarheid volgens richtlijn gevaarlijke stoffen en opmerking Q van de europese richtlijn (EG) Nr. 1272/2008
Ongevoelig voor schimmel- of bacteriegroei

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Conform de VDI 6022

Tussenschakeldemping volgens EN ISO 7235

Onderhoud

Onderhoudsarm, door de constructie en gekozen materialen ongevoelig voor slijtage

Controle en reiniging volgens VDI 6022

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Schematische weergave, CFS-50-* als toevoer-afvoer-combinatie

1 Frontrooster	Optioneel
2 Verstelbaar luchtrichtelement	8 Lipafdichting
3 Eindflens	9 Inregelklep voor luchthoeveelheidsinstelling
4 Aansluitkast
5 Overspraakdemper
6 Ophanglip
7 Aansluittuit

Lijnroosters voor wandmontage blazen de toevoerlucht horizontaal, of verticaal langs de wand richting het plafond, de ruimte in. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling van de leefzone.

Type CFS wand lijnroosters kunnen worden gecombineerd met PURELINE18, PURELINE35 of PURELINE50 frontroosters en zijn uitgerust met in de fabriek ingestelde luchtrichtelementen die handmatig kunnen worden aangepast op het project. Verschillende uitblaasrichtingen maken aanpassing aan de plaatselijke situatie mogelijk.

Het toevoertemperatuurverschil kan variëren van –10 tot +10 K.

Ter verhoging van de overspraakdemping en reducering van de overspraak naar de naastgelegen ruimte is in de aansluitkast een overspraakdemper geïntegreerd.

Een inregelklep (optioneel) maakt het inregelen van de luchthoeveelheid mogelijk. Bij de CFS-18 wordt de inregelklep met koorden bediend, ook mogelijk bij gemonteerd frontrooster.

Bij de CFS-35 en de CFS-50 kan de inregelklep versteld worden middels een schroevendraaier door het frontrooster te steken.

Voor eenheid in vormgeving kan de serie CFS ook als afvoerrooster of als toevoer-afvoer-combinatie toegepast worden.

CFS-18

Nominale lengte	500 – 1200 mm in stappen van 100mm
Nominale hoogte	290 – 440 mm in stappen van 1 mm
Aantal spleten	1 of 2
Minimale luchthoeveelheid bij ∆t_z = -10 K	3 l/s of 12 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A)	92 l/s of 330 m³/h
Toevoerluchttemperatuurverschil	-10 – +10 K

CFS-35

Nominale lengte	450 – 1200 mm in stappen van 150mm
Nominale hoogte	290 – 440 mm in stappen van 1 mm
Aantal spleten	1, 2 of 3
Minimale luchthoeveelheid bij ∆t_z = -10 K	5 l/s of 18 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A)	119 l/s of 430 m³/h
Toevoerluchttemperatuurverschil	-10 – +10 K

CFS-50

Nominale lengte	450 – 1200 mm in stappen van 150mm
Nominale hoogte	290 – 440 mm in stappen van 1 mm
Aantal spleten	1 of 2
Minimale luchthoeveelheid bij ∆t_z = -10 K	7 l/s of 27 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A)	122 l/s of 440 m³/h
Toevoerluchttemperatuurverschil	-10 – +10 K

Bestekomschrijving

Lijnroosters voor wandmontage, frontrooster met maximaal 3-spleten en individueel handmatig instelbare luchtrichtelementen voor horizontale of verticale luchtinblaas.

De wand lijnroosters kunnen toegepast voor toevoer- of afvoerlucht of als toevoer- afvoerlucht combinatie.

Voor inbouw in systeemwanden met metalen staanders.

Een kant en klare oplossing bestaande uit een frontrooster met individueel instelbare zwarte, witte of grijze luchtrichtelementen en een aansluitkast met horizontale aansluittuit. Het geluiddempend materiaal vervaardigd van mineraal wol vermindert de geluidsoverdracht.

Het frontrooster kan zonder gereedschap, nadat de gipsplaten zijn aangebracht, op de aansluitkast bevestigd worden. Snelle en eenvoudige montage zonder gereedschap, nadat de gipsplaten aangebracht.

Twee draaibare ophangogen aan de aansluitkast voor ophanging aan het plafond of bevestiging aan de wand.

Aansluittuit passend bij ronde luchtkanalen volgens EN 1506 of EN 13180

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Frontrooster van aluminium profiel

Eindflens van aluminium

Aansluitkast van verzinkte staalplaat.

Luchtrichtelementen van kunststof ABS, volgens UL 94, V-0, vlamwerend Lipafdichting van Evoprene

Mineraalwol

Mineraalwol op de luchtvoerende vlakken afgedekt met glasvezeldoek, erosievast tot 20 m/s
Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
RAL-keurmerk RAL-GZ 388
Onschadelijk voor de gezondheid dankzij de hoge biologische oplosbaarheid volgens richtlijn gevaarlijke stoffen en opmerking Q van de europese richtlijn (EG) Nr. 1272/2008
Ongevoelig voor schimmel- of bacteriegroei

Gelijkwaardigheidscriteria

Gelijkmatige straaluitbreiding reduceert vervuiling door geïnduceerde ruimtelucht aan de wand
Horizontale of verticale luchtinblaas door handmatig verstelbare luchtrichtelementen
Geïntegreerd geluiddempend materiaal voor vermindering van de geluidsoverdracht naar de naastgelegen ruimte en ventilatorgeluid door het kanalensysteem
Eenvoudige en snelle montage van het frontrooster zonder enige gereedschap nadat de gipsplaten zijn aangebracht.
Behaaglijk en comfortabel klimaat door hoge inductie resp. snelle afbouw van temperatuurverschillen en luchtsnelheden
Geëxtrudeerde aluminium profielen met anodiseerde afwerking of poedercoating volgens RAL Classic kleuren
Frontrooster geoptimaliseerd voor maximale luchthoeveelheid bij laag geluidvermogen

Uitvoeringen

Oppervlak frontrooster

Geanodiseerd, E6-C-0, naturel

P1: gepoedercoat RAL 9010, zuiver wit, GE 50

P1: gepoedercoat RAL 9006, wit-aluminium, GE 30

P1: gepoedercoat in andere RAL-CLASSIC-kleuren, GE 70

Kleur luchtrichtelementen

Luchtrichtelementen overeenkomstig RAL 9005, zwart

G: Luchtrichtelementen overeenkomstig RAL 9006, grijs

W: Luchtrichtelementen overeenkomstig RAL 9010, wit

Technische gegevens

Nominale lengten
- PL18: 500, 600, 700, 800, 900, 1000, 1100, 1200 mm
- PL35/50: 450, 600, 750, 900, 1050, 1200 mm
Aantal spleten: 1, 2 of 3 spleten (3 spleten alleen mogelijk bij PURELINE35)
Nominale hoogte: 290 – 440 mm (in stappen van 1 mm)
Aansluitdiameter ØD: 98, 123, 138, 158 mm
Minimale luchthoeveelheid, bij Δt_z = -10K: 3 l/s of 12 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A): 122 l/s of 440 m³/h
Toevoerluchttemperatuurverschil: -10 – +10 K

Selectiegegevens

L_WA[dB(A)]

q_v [m³/h]

Δp_t[Pa]

Dt [dB]

CFS

–

900 × 340 × 98

–

P1 - RAL 9016

1 Serie
CFS Lijnrooster voor systeemwanden

2 lijnrooster front
18 PURELINE18
35 PURELINE35
50 PURELINE50

3 Aantal spleten
1, 2, 3 (3 alleen bij lijnrooster PL35)

4 Installatie
S Toevoerlucht
E Afvoerlucht
SE Luchttoe- en afvoer combinatie (vanaf lengte 900 mm)

5 Nominale grootte [mm]
Nominale lengte × nominale hoogte × aansluitdiameter

Nominale lengte
Bij frontrooster 18
500 – 1200 (in 100 mm stappen)

Bij frontrooster 35 of 50
450 – 1200 (in 150 mm stappen)

Nominale hoogte
290 – 440 (Standaard hoogte 340)

Aansluitdiameter ØD
98, 123, 138, 158

6 Aantal aansluittuiten
Alleen bij installatie S of E
1, 2 (2 optioneel vanaf Lengte 900)

7 Hoeveelheidsinstelling voor inregelen
Geen opgaaf: zonder inregelklep
D met inregelklep

8 Lipafdichting
Geen opgaaf: zonder lipafdichting
LS met lipafdichting

9 Instelling luchtrichting
Geen opgaaf: Luchtrichtelementen horizontaal, luchtrichting verticaal omhoog
V Luchtrichtelementen verticaal, luchtrichting horizontaal

10 Oppervlak frontrooster
Geen opgaaf: geanodiseerd, E6-C-0 (naturel)
P1 gepoedercoat, RAL Classic-kleur opgeven

Glansgraad
RAL 9010 GE 50
RAL 9006 GE 30
Alle overige RAL-kleuren GE70 (uitgezonderd fluorescerende kleuren)

11 Kleur luchtrichtelementen
Geen opgaaf: overeenkomstig RAL9005 (zwart)
W overeenkomstig RAL 9010 (zuiverwit)
G overeenkomstig RAL 9006 (wit aluminium)Bestelvoorbeeld: CFS-50-2-SE/900×340×98-D-LS/V/P1-RAL9016/W

Serie	CFS
Frontrooster	PURELINE50
Aantal spleten	2
Installatie	Combinatie luchttoe- en afvoer
Nominale grootte [mm]	Nominale lengte 900, nominale hoogte 340, aansluitdiameter 98
Inregelklep voor luchthoeveelheidsinstelling	met inregelklep
Lipafdichting	met lipafdichting
Instelling luchtuitblaas	Luchtrichtelementen verticaal, luchtrichting horizontaal
Oppervlak frontrooster	gepoedercoat, RAL 9016 (wit)
Kleur luchtrichtelementen	overeenkomstig RAL 9010 (zuiverwit)

Varianten, Afmetingen & Gewichten, Productdetails

Wand lijnrooster met 2 aansluittuiten

AFMETINGEN

CFS-18

L_N	L₁	L₃	L₄	E	Aantal aansluittuiten
500	500	495	522		1
600	600	595	622		1
700	700	695	722		1
800	800	795	822		1
900	900	895	92	446	1/2*
1000	1000	995	1022	496	1/2*
1100	1100	1095	1122	546	1/2*
1200	1200	1195	1222	596	1/2*

* Aanbouwdeel SE altijd met 2 aansluittuiten

CFS-35/50

L_N	L₁	L₃	L₄	E	Aantal aansluittuiten
450	450	445	472		1
600	600	595	622		1
750	750	745	772		1
900	900	895	922	446	1/2*
1050	1050	1045	1072	521	1/2*
1200	1200	1195	1222	596	1/2*

* Aanbouwdeel SE altijd met 2 aansluittuiten

ØD	A
98	70
123	82
138	90
158	100

Gewichten

CFS-18

L_N	1 spleet				2 spleten
	Frontrooster	Aansluitkasten			Frontrooster	Aansluitkasten
	Frontrooster	H_N=290	H_N=340	H_N=440	Frontrooster	H_N=290	H_N=340	H_N=440
500	0,3	2,8	3,2	3,9	0,4	2,7	3,1	3,8
600	0,3	3,2	3,7	4,6	0,5	3,1	3,6	4,5
700	0,4	3,7	4,2	5,2	0,6	3,6	4,1	5,1
800	0,4	4,2	4,8	5,8	0,6	4,1	4,7	5,7
900	0,5	4,6	5,3	6,5	0,7	4,5	5,2	6,4
1000	0,5	5.1	5,8	7,1	0,8	5	5,7	7
1100	0,6	5,5	6.3	7,7	0,9	5,4	6,2	7,6
1200	0,6	6,0	6,8	8,3	1,0	5,9	6,7	8,2

*Totaal gewicht = frontrooster + aansluitkast

CFS-35

L_N	1 spleet				2 spleten				3 spleten
	Front- rooster	Aansluitkasten			Front- rooster	Aansluitkasten			Front- rooster	Aansluitkasten
	Front- rooster	H_N=290	H_N=340	H_N=440	Front- rooster	H_N=290	H_N=340	H_N=440	Front- rooster	H_N=290	H_N=340	H_N=440
450	0,4	2,7	3,0	3,6	0,5	2,6	2,9	3,5	0,7	2,5	2,8	3,4
600	0,5	3,4	3,8	4,6	0,7	3,3	3,7	4,5	1	3,2	3,6	4,4
750	0,6	4,1	4,5	5,6	0,9	4	4,4	5,4	1,2	3,8	4,3	5,3
900	0,7	4,7	5,3	6,6	1,1	4,6	5,1	6,4	1,4	4,4	5,0	6,2
1050	0,8	5,4	6,1	7,5	1,3	5,3	5,9	7,3	1,7	5,0	5,7	7,1
1200	1,0	6.1	6,9	8.5	1,4	6	6,7	8,3	2	5,7	6,4	8,1

*Totaal gewicht = frontrooster + aansluitkast

CFS-50

L_N	1 spleet				2 spleten
	Frontrooster	Aansluitkasten			Frontrooster	Aansluitkasten
	Frontrooster	H_N=290	H_N=340	H_N=440	Frontrooster	H_N=290	H_N=340	H_N=440
450	0,5	2,6	2,9	3,5	0,7	2,5	2,8	3,4
600	0,6	3,2	3,6	4,4	1,0	3,1	3,5	4,3
750	0,8	3,9	4,4	5,3	1,2	3,7	4,2	5,1
900	0,9	4,5	5,1	6,3	1,4	4,3	4,9	6,0
1050	1,1	5,2	5,9	7,2	1,7	4,9	5,6	6,9
1200	1,2	5,8	6,6	8,1	1,9	5,5	6,3	7,8

*Totaal gewicht = frontrooster + aansluitkast

Uitvoering	P
Frontrooster 18-1	38
Frontrooster 18-2	55
Frontrooster 35-1	55
Frontrooster 35-2	82
Frontrooster 35-3	109
Frontrooster 50-1	70
Frontrooster 50-2	115

Frontrooster 18-1

Fabrieksinstellingen

Inbouw en inbedrijfname

Bij voorkeur toe te passen tot een maximale ruimtehoogte van 4,0 m
Montage in lichte systeemwanden
Horizontale kanaalaansluiting; sommige lengten passen tussen de gebruikelijke afstanden van de metalen staanders, terwijl in andere situaties aanpassingen van de metalen staanders nodig zullen zijn.
Indien noodzakelijk luchthoeveelheid inregelen met hoeveelheidsinstelling
Geschikt bevestigingsmateriaal voor montage van het lijnrooster door derden

Schematische weergave ter verduidelijking van het inbouwdetail.

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

TECHNISCH NOODZAKELIJK

Deze cookies zijn nodig voor het goed functioneren van onze website en kunnen niet worden uitgeschakeld. Deze cookies worden in de regel alleen ingesteld als reactie op door u ondernomen acties, zoals het instellen van uw privacyvoorkeuren of het vullen van de winkelwagen. Daarnaast zijn beveiligingsrelevante functionaliteiten of ondersteuning via een speciale webchat geïntegreerd, inclusief alle sessiecookies van TROX die worden ingesteld nadat u zich als klant hebt aangemeld. U kunt uw browser instellen om deze cookies te blokkeren of u hierover te informeren. Als gevolg hiervan werken sommige delen van de website mogelijk niet zoals bedoeld.

CFS
