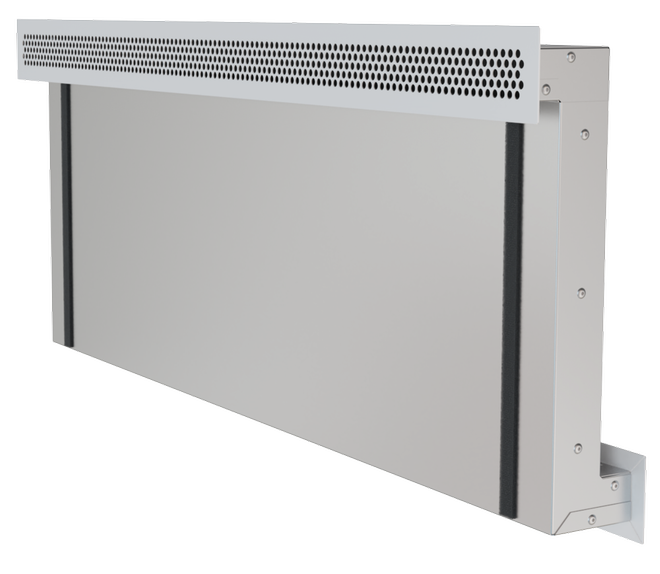

CFE-T-PP

Keuze uit geperforeerd front of lijnrooster front

CFE-T-PP/SC, inbouw in systeemwand

Montage T-bouwvorm in systeemwanden

Montage in lichte systeemwanden met metalen profielen

CFE

Veel ontwerpmogelijkheden voor opdrachtgevers en architecten met bijzondere eisen voor architectuur en design

Overstroomelement in verschillende varianten

  • Met uitsparing voor frontrooster - verschillende fronten mogelijk
  • Zonder uitsparing voor frontrooster - veel ontwerpmogelijkheden bij de uitvoering van de muuropening
  • Met geïntegreerde overspraakdemper en isolatie strips voor geluid ontkoppeling
  • Nominale lengte van 550 tot 1175 mm in stappen van 1 mm
  • Nominale hoogte van 290 tot 440 mm in stappen van 1 mm
  • Het grote aantal afmetingen maakt een grote keuze voor verschillende inbouwsituaties mogelijk, met lage drukverliezen en hoge geluidsisolatiewaarden
  • Inbouw in systeemwanden met profielen van 50 mm tot 75 mm breed en een wanddikte van 100 mm tot 125 mm

Optionele uitrusting

  • Frontroosters gepoedercoat in RAL Classic kleur

Algemene informatie

Toepassing

  • Overstroom element van de serie CFE is geschikt als overspraak geluiddemper voor overstromende ruimtelucht in comfort installaties.
  • Door hun verscheidenheid aan varianten en hoge flexibiliteit kunnen ze voor vele toepassingen worden gebruikt

Speciale kenmerken:

  • Verschillende bouwvormen maken individuele en project specifieke toepassing mogelijk
  • lage drukverschillen
  • Overstroomelementen in T- en Z-bouwvorm zonder uitsparing voor een frontrooster zijn geschikt voor systeemwanden met metalen staanders
  • overspraakdemper voor vermindering van de geluidsoverdracht naar de naastgelegen ruimte
  • Aan het overstroomelement zijn isolatie strips bevestigd om geluidsoverdracht via de behuizing te voorkomen.
  • Eenvoudige en snelle montage van de frontroosters nadat de gipsplaatwerk is voltooid
  • Strakke uitvoering van frontroosters dankzij poedercoating volgens de RAL Classic kleuren
  • Overstroom element zonder uitsparing voor frontroosters maakt een continue linieare opstelling mogelijk, een welkome ontwerpoptie voor opdrachtgevers en architecten. Minimaal benodigde vrije doorlaat ≥ 51 %.
  • Nominale lengte en nominale hoogte in stappen van 1 mm verkrijgbaar.

Nominale groottes

Nominale lengte LN:

  • 550 tot 1175 mm in stappen van 1 mm

Nominale hoogte HN:

  • 290 tot 440 mm in stappen van 1 mm

Uitvoeringen

CFE-...:

  • -*: in Z- of T-Bouwvorm
  • -*: met of zonder voorziening voor frontrooster
  • -PP: Geperforeerd frontrooster
  • -SC: lijn frontrooster

Uitvoering

Oppervlakte frontrooster:

  • Gepoedercoat RAL9010, zuiverwit, GE 50
  • P1: gepoedercoat RAL 9006, wit-aluminium, GE 30
  • P1: gepoedercoat in andere RAL-CLASSIC-kleuren, GE 70

Constructieve kenmerken

  • Met of zonder uitsparing voor een frontrooster
  • Toepassing van een frontrooster is alleen mogelijk bij de uitvoering met uitsparing voor frontrooster.
  • In nominale lengten van 550 – 1175 mm en nominale hoogten van 290 – 440 mm in mm-stappen verkrijgbaar
  • Het geperforeerd frontrooster -PP heeft een vrije doorlaat van ca. 51%, het gatdiameter is 6mm en de rijen zijn versprongen ten opzichte van elkaar
  • Het lijn frontrooster SC heeft de grootst mogelijke vrije doorlaat voor zeer lage drukverliezen

Materialen en afwerking

  • Behuizing en fronten van verzinkt staal
  • Geluiddempend materiaal van mineraal wol
  • Isolatie strips op de behuizing van PE-schuim met gesloten celstructuur
  • Frontrooster gepoedercoat RAL9010, GE50
  • P1: Gepoedercoat, kleur volgens RAL Classic

Mineraalwol:

  • Mineraalwol op de luchtvoerende vlakken afgedekt met glasvezeldoek, erosievast tot 20 m/s
  • Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
  • RAL-keurmerk RAL-GZ 388
  • Onschadelijk voor de gezondheid dankzij de hoge biologische oplosbaarheid volgens richtlijn gevaarlijke stoffen en opmerking Q van de europese richtlijn (EG) Nr. 1272/2008
  • Ongevoelig voor schimmel- of bacteriegroei

Normen en richtlijnen

  • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.
  • Conform de VDI 6022
  • Geluidsreductie-index volgens DIN EN ISO 10140 und DIN EN ISO 717-1

Onderhoud

  • Onderhoudsarm, door de constructie en gekozen materialen ongevoelig voor slijtage
    Controle en reiniging volgens VDI 6022

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

  • FUNCTIE
  • TECHNISCHE GEGEVENS
  • SNELSELECTIE
  • BESTEKOMSCHRIJVING
  • BESTELSLEUTEL
Schematische weergave, CFE-Z-PP

1 Behuizing
2 Geperforeerd frontrooster
3 Geluiddempend materiaal
4 Isolatiestrips

CFE overstroomelement is geschikt voor inbouw in lichte systeemwanden. Door een drukverschil stroomt de lucht, bijvoorbeeld uit een kantoorruimte als afvoerlucht naar een andere ruimte, bijvoorbeeld een gang, een andere binnenruimte of een aangrenzend gebied met een verlaagd plafond. Daar kan de overgestroomde lucht door een centraal afzuigsysteem afgevoerd worden. Met geïntegreerde overspraakdemper voor vermindering van de geluidsoverdracht naar de naastgelegen ruimte. Ter voorkoming van geluidoverdracht via de lichte systeemwand zijn isolatie strips aangebracht op de behuizing

Nominale lengte

550 - 1175 in stappen van 1 mm

Nominale hoogte

290 - 440 in stappen van 1 mm

Maximale luchthoeveelheid bij ∆pt = 5 Pa, T-bouwvorm, met frontrooster

124 m³/h

Maximale luchthoeveelheid bij ∆pt = 5 Pa, Z-bouwvorm, met frontrooster

120 m³/h

Maximale luchthoeveelheid bij ∆pt = 10 Pa, T-bouwvorm, met frontrooster

175 m³/h

Maximale luchthoeveelheid bij ∆pt = 10 Pa, Z-bouwvorm, met frontrooster

169 m³/h

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.


Gewogen geluidsreductie-index, standaard geluidsdrukniveau en geluidsvermogensniveau, LN = 550, S = 0,019 m2

Uitvoering

HN

Rw [dB]

Dn,e,w [dB]

∆pt = 5 Pa

∆pt = 10 Pa

qv [m³/h]

Lwa [dB(A)]

qv [m³/h]

Lwa [dB(A)]

CFE-T-SC29013,540,758<158216
CFE-T-SC34016,043,257

<15

8015
CFE-T-SC44019,246,454<1577<15
CFE-T-PP29013,540,749<1570<15
CFE-T-PP34016,543,748<1568<15
CFE-T-PP44019,446,647<1566<15
CFE-Z-SC29013,440,656<157919
CFE-Z-SC34014,842,055<157819
CFE-Z-SC44020,848,053<157518
CFE-Z-PP29013,340,547<156617
CFE-Z-PP34015,042,246<156517
CFE-Z-PP44020,848,045<156316


Gewogen geluidsreductie-index, standaard geluidsdrukniveau en geluidsvermogensniveau, LN = 850, S = 0,030 m2

Uitvoering

HN

Rw [dB]

Dn,e,w [dB]

∆pt = 5 Pa

∆pt = 10 Pa

qv [m³/h]

Lwa [dB(A)]

qv [m³/h]

Lwa [dB(A)]

CFE-T-SC29013,538,890

<15

12718
CFE-T-SC34016,041,388<1512417
CFE-T-SC44019,244,584<1511916
CFE-T-PP29013,538,876<15108<15
CFE-T-PP34016,541,874<15105<15
CFE-T-PP44019,444,773<15103<15
CFE-Z-SC29013,438,787<1512321
CFE-Z-SC34014,840,185<1512121
CFE-Z-SC44020,846,182<1511619
CFE-Z-PP29013,338,672<1510219
CFE-Z-PP34015,040,371<1510019
CFE-Z-PP44020,846,169<159818


Gewogen geluidsreductie-index, standaard geluidsdrukniveau en geluidsvermogensniveau, LN = 1000, S = 0,035 m2

Uitvoering

HN

Rw [dB]

Dn,e,w [dB]

∆pt = 5 Pa

∆pt = 10 Pa

qv [m³/h]

Lwa [dB(A)]

qv [m³/h]

Lwa [dB(A)]

CFE-T-SC29013,538,1105

<15

14918
CFE-T-SC34016,040,6103<1514618
CFE-T-SC44019,243,899<1514017
CFE-T-PP29013,538,190<1512715
CFE-T-PP34016,541,187<15124<15
CFE-T-PP44019,444,085<15121<15
CFE-Z-SC29013,438,0102<1514422
CFE-Z-SC34014,839,4100<1514221
CFE-Z-SC44020,845,496<1513620
CFE-Z-PP29013,337.985<1512020
CFE-Z-PP34015,039,683<1511719
CFE-Z-PP44020,845,481<1511519


Gewogen geluidsreductie-index, standaard geluidsdrukniveau en geluidsvermogensniveau, LN = 1175, S = 0,041 m2

Uitvoering

HN

Rw [dB]

Dn,e,w [dB]

∆pt = 5 Pa

∆pt = 10 Pa

qv [m³/h]

Lwa [dB(A)]

qv [m³/h]

Lwa [dB(A)]

CFE-T-SC29013,537,4124

<15

17519
CFE-T-SC34016,039,9121<1517118
CFE-T-SC44019,243,1116<1516417
CFE-T-PP29013,537,4105<1514916
CFE-T-PP34016,540,4103<1514515
CFE-T-PP44019,443,3100<15142<15
CFE-Z-SC29013,437,3120<1516922
CFE-Z-SC34014,838,7118<1516722
CFE-Z-SC44020,844,7113<1516021
CFE-Z-PP29013,337,2100<1514121
CFE-Z-PP34015,038,998<1513820
CFE-Z-PP44020.844,795<1513519

Bestekomschrijving

Overstroomelement met overspraakdemper is geschikt voor overstromende ruimtelucht naar aangrenzende ruimten in comfort installaties

Het overstroomelement is als rechthoekige constructie in Z-bouwvorm of T-bouwvorm verkrijgbaar. De nominale hoogte en de nominale lengte zijn vrij te kiezen (in stappen van 1 mm) binnen de vermelde bereiken. Het overloopelement kan daardoor optimaal worden aangepast aan bouwkundige omstandigheden.

De uitvoering zonder uitsparing voor een frontrooster bied de opdrachtgever en de architect de mogelijkheid voor verschillende ontwerpopties, zolang er maar rekening houden met de vereiste vrije oppervlakte van ≥ 51%. Bij de uitvoering met uitsparing voor een frontrooster, kan tussen verschillende fronten gekozen worden. Het geperforeerd rooster heeft een vrije doorlaat van ca. 51 % Gatdiameter is 6 mm, de rijen zijn versprongen ten opzichte van elkaar.

De roosterfronten kunnen na het sluiten van de systeemwanden eenvoudig en snel gemonteerd worden.

Het overstroom element wordt geleverd met geïntegreerde overspraakdemper voor vermindering van geluidsoverdracht naar de naastgelegen ruimte. Om geluidsoverdracht via de behuizing te minimaliseren zijn isolatie strips op de behuizing aangebracht.

Voor ruimtebesparende of verborgen inbouw in lichte systeemwanden.

Geluidvermogen van het stromingsgeluid gemeten volgens DIN EN ISO 5135.

Geluidsreductie-index volgens DIN EN ISO 10140 und DIN EN ISO 717-1

Behuizing en fronten van verzinkt staal

Geluiddempend materiaal van mineraal wol

Mineraalwol:

  • Mineraalwol op de luchtvoerende vlakken afgedekt met glasvezeldoek, erosievast tot 20 m/s
  • Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
  • RAL-keurmerk RAL-GZ 388
  • Onschadelijk voor de gezondheid dankzij de hoge biologische oplosbaarheid volgens richtlijn gevaarlijke stoffen en opmerking Q van de europese richtlijn (EG) Nr. 1272/2008
  • Ongevoelig voor schimmel- of bacteriegroei


Gelijkwaardigheidscriteria

  • Verschillende bouwvormen en groottes maken individuele project specifieke oplossingen mogelijk
  • lage drukverschillen
  • Het overstroom element in Z-bouwvorm wordt geleverd zonder een uitsparing voor een frontrooster en is geschikt voor dunne lichtgewicht scheidingswanden met metalen staanders.
  • Geïntegreerde overspraakdemper voor vermindering van geluidsoverdracht naar de naastgelegen ruimte
  • Minimalisatie van geluidsoverdracht via de behuizing door toepassing isolatie strips op de behuizing
  • Frontrooster gepoedercoat in een RAL Classic kleur


Uitvoeringen

Oppervlakte frontrooster:

  • Gepoedercoat RAL9010, zuiverwit, GE 50
  • P1: gepoedercoat RAL 9006, wit-aluminium, GE 30
  • P1: gepoedercoat in andere RAL-CLASSIC-kleuren, GE 70


Technische gegevens

  • Nominale lengte: 550 – 1175 mm (in stappen van 1 mm)
  • Nominale hoogte: 290 – 440 mm (in stappen van 1 mm)
  • Maximale luchthoeveelheid ∆pt = 5 Pa: 124 m³/h
  • Maximale luchthoeveelheid ∆pt = 10 Pa: 175 m³/h


Selectiegegevens

  • LWA [dB(A)]
  • qv [m³/h]
  • Δpt [Pa]
  • Dn, e, w [dB]
  • Rw [dB]
CFE–T–SC/850 × 340/P1 - RAL 9016
|||||
12345


1 Serie
 Overstroomelement

2 Uitvoering
Z Z-bouwvorm
T T-bouwvorm

3 Luchtinblaas
Geen opgaaf: zonder uitsparing voor frontrooster

Met uitsparing voor frontrooster
 Geperforeerd frontrooster
 Lijn frontrooster

4 Nominale grootte [mm]
Nominale lengte × nominale hoogte

Nominale lengte LN
550 – 1175

Nominale hoogte HN
290 – 440

5 Oppervlak plaat
Geen vermelding: gepoedercoat, RAL 9010 (wit)
P1 gepoedercoat, RAL Classic-kleur opgeven

Glansgraad
RAL 9010 GE 50
RAL 9006 GE 30
Alle overige RAL-kleuren GE70 (uitgezonderd fluorescerende kleuren)Bestelvoorbeeld: CFE-Z-SC/1000x340
UitvoeringZ-bouwvorm
ToevoerroosterLijn frontrooster
Nominale grootteNominale lengte 1000 mm, nominale hoogte 340 mm
OppervlakGepoedercoat RAL 9010 (wit), ca. glansgraad GE 50

Varianten, Gewichten, Productdetails

  • VARIANTEN
  • GEWICHTEN
  • PRODUCTDETAILS
Geperforeerd front

LN

 Frontrooster PP/SC Behuizing T-bouwvormBehuizing Z-bouwvorm

 zonder uitsparing voor frontrooster

 Met uitsparing voor frontrooster

 zonder uitsparing voor frontrooster

 Met uitsparing voor frontrooster

HN=290

HN=340

HN=440

HN=290

HN=340

HN=440

HN=290

HN=340

HN=440

HN=290

HN=340

HN=440

5500,34,65,46,84,95,77,22,63,04,0303,54,3
8500,56,98,010,37,48,510,84,04,65,84,55,26,4
10000,68,09,412,08,610,012,64,65,46,85,36,07,5
11750,79,411,014,010,011,614,75,46,28,06,27,08,7

Inbouw en inbedrijfname

  • Bij voorkeur toe te passen tot een maximale ruimtehoogte van 4,0 m
  • Montage in lichte systeemwanden
  • Sommige lengten passen bij de gebruikelijke afstanden van de metalen staanders, terwijl in andere situaties aanpassingen van de metalen staanders nodig zullen zijn.
  • Geschikt bevestigingsmateriaal en aanvullend materiaal om geluidsoverdracht te voorkomen dient door derden te worden verstrekt. De afbeeldingen zijn schematisch en dienen slechts ter illustratie.


Schematische weergave ter verduidelijking van het inbouwdetail.

Downloads

Productinformatie

  • Product data sheet CFE

    CFE_PD_2024_07_17_DE_en Product data sheet 750 KB pdf

  • Productdocumentatie CFE

    CFE_PD_2022_12_07_DE_nl Productdocumentatie 8,6 MB pdf

Handleidingen

  • Installation manual CFE

    CFE_IM_P0010437_V1_2023_03_GB_en Installation manual  520 KB pdf
production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Deel deze pagina

Beveel deze pagina aan

U kunt deze pagina delen door de link te delen.

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw aanbeveling is verzonden naar de ontvanger.

Contact

Wij zijn er om u te helpen.

Wilt u het onderwerp van uw aanvraag en uw contactgegevens specificeren a.u.b.
Tel.: +32 (0) 2/522 07 80

Attachment (max. 10MB)
Uw bericht
Uw bericht aan

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw aanvraag is door ons ontvangen en wordt behandeld.
Onze afdeling voor service-aanvragen zal op korte termijn contact met u opnemen.
Voor algemene vragen over producten en diensten kunt u ons ook bereiken op:
Tel.: +32 (0) 2/522 07 80

Contact

Wij zijn er om u te helpen.

Wilt u het onderwerp van uw aanvraag en uw contactgegevens specificeren a.u.b.
Tel.: +32 (0) 2/522 07 80

Attachment (max. 10MB)
Uw bericht
Uw bericht voor

Velden met een ster (*) zijn verplichte velden.

Contact

Bedankt voor uw bericht!

Uw aanvraag is door ons ontvangen en wordt behandeld.
Onze afdeling voor service-aanvragen zal op korte termijn contact met u opnemen.
Voor algemene vragen over producten en diensten kunt u ons ook bereiken op:
Tel.: +32 (0) 2/522 07 80

TROX Logo
Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.
Cookie-instellingen
