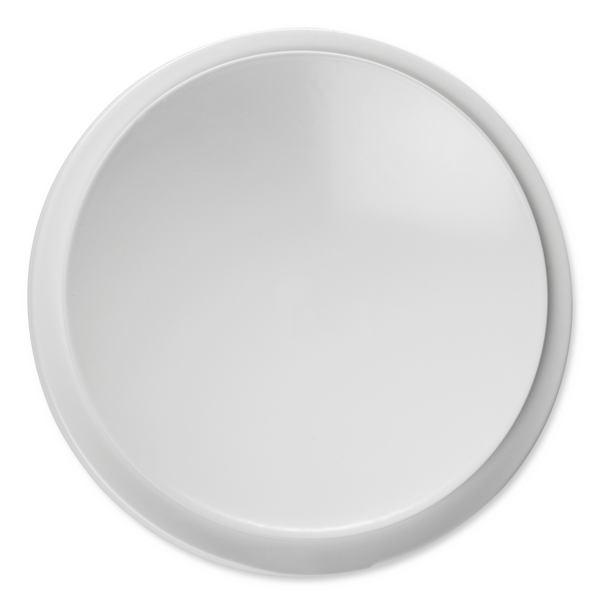

Z-LVS
Ronde ventielen met handmatig verstelbare opening
Toepassing
Speciale kenmerken
Nominale grootten
Toepassing
Speciale kenmerken
Nominale grootten
Onderdelen en eigenschappen
Materialen en afwerking
Normen en richtlijnen
Onderhoud
Onderdelen en eigenschappen
Materialen en afwerking
Normen en richtlijnen
Onderhoud
Functiebeschrijving
Luchtventielen voor toevoer voeren de toevoerlucht met gerichte stroming in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling van de leefzone.

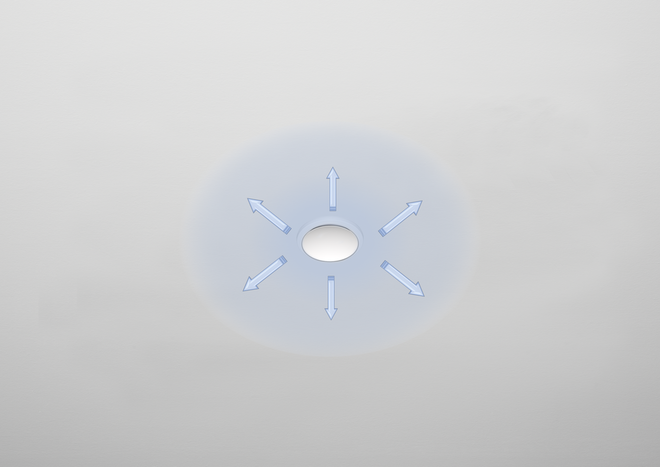

Luchtventielen serie Z/LVS hebben een draaibare schotel. Horizontale uitblaas met radiaal stromingspatroon.

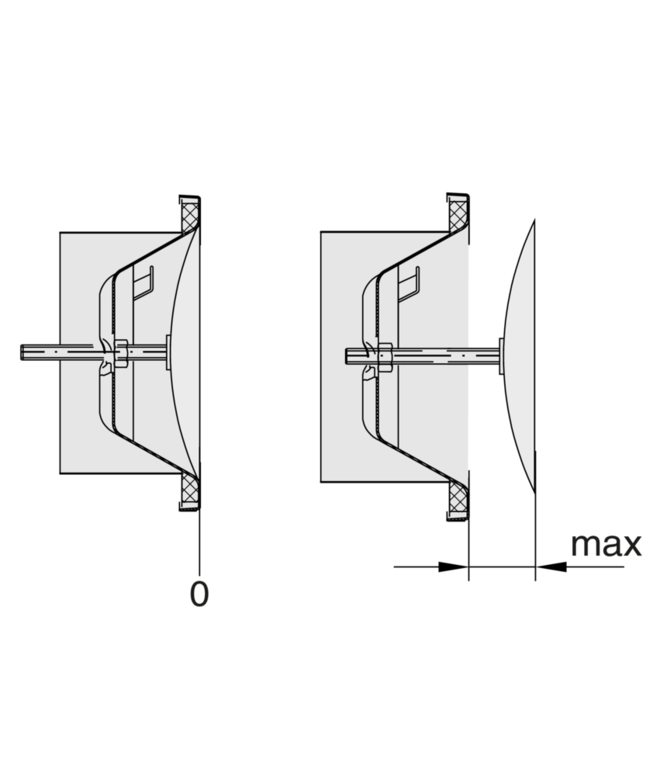

De draaibare schotel vereenvoudigt het inregelen van de luchthoeveelheid.
Functiebeschrijving
Luchtventielen voor toevoer voeren de toevoerlucht met gerichte stroming in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling van de leefzone.
Luchtventielen serie Z/LVS hebben een draaibare schotel. Horizontale uitblaas met radiaal stromingspatroon.
De draaibare schotel vereenvoudigt het inregelen van de luchthoeveelheid.
Nominale grootten | 100, 125, 160, 200 mm |
Minimale luchthoeveelheid | 10 – 30 l/s of 36 – 108 m³/h |
Maximale luchthoeveelheid | 25 – 90 l/s of 90 – 324 m³/h |
De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.
De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.
Z-LVS/100, Z-LVS/125, Geluidvermogen en drukverlies
100 | 10 | 36 | 9 | 15 | 11 | 15 | 14 | 15 |
100 | 15 | 54 | 20 | 23 | 24 | 24 | 32 | 27 |
100 | 20 | 72 | 35 | 31 | 42 | 33 | 57 | 36 |
100 | 25 | 90 | 54 | 38 | 66 | 40 | 89 | 43 |
125 | 10 | 36 | 5 | 15 | 7 | 15 | 11 | 15 |
125 | 15 | 54 | 10 | 15 | 15 | 15 | 24 | 17 |
125 | 20 | 72 | 18 | 17 | 27 | 21 | 43 | 26 |
125 | 25 | 90 | 28 | 23 | 43 | 28 | 67 | 33 |
Z-LVS/160, Z-LVS/200, Geluidvermogen en drukverlies
160 | 20 | 72 | 5 | 15 | 8 | 15 | 22 | 19 |
160 | 30 | 108 | 11 | 15 | 19 | 21 | 49 | 32 |
160 | 40 | 144 | 20 | 24 | 34 | 30 | 87 | 42 |
160 | 50 | 180 | 31 | 31 | 53 | 38 | 135 | 49 |
200 | 30 | 108 | 4 | 15 | 8 | 15 | 14 | 15 |
200 | 50 | 180 | 12 | 15 | 21 | 19 | 40 | 26 |
200 | 70 | 252 | 24 | 25 | 41 | 30 | 78 | 36 |
200 | 90 | 324 | 40 | 33 | 68 | 38 | 129 | 44 |

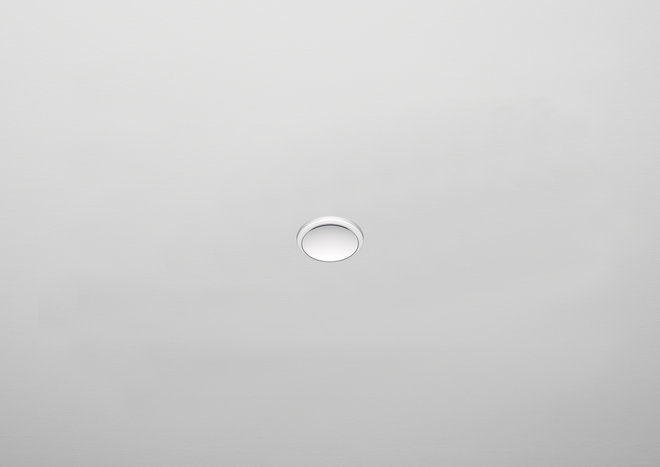

Ventielen in ronde uitvoering, als toevoerrooster bij voorkeur in kleine ruimten. Voor inbouw in wanden en verlaagde plafonds.
Luchtventielen, opgebouwd uit het huis met traverse, ventielschotel met draadstang en inbouwraam.
Ventielschotel voor inregelen draaibaar. Instelling met contramoer gefixeerd.
Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.
Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.
Speciale kenmerken
Materialen en afwerking
Technische gegevens
Selectiegegevens
Ventielen in ronde uitvoering, als toevoerrooster bij voorkeur in kleine ruimten. Voor inbouw in wanden en verlaagde plafonds.
Luchtventielen, opgebouwd uit het huis met traverse, ventielschotel met draadstang en inbouwraam.
Ventielschotel voor inregelen draaibaar. Instelling met contramoer gefixeerd.
Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.
Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.
Speciale kenmerken
Materialen en afwerking
Technische gegevens
Selectiegegevens
Deze besteksomschrijving beschrijft de algemene eigenschappen van het product. Teksten voor varianten genereert het selectie programma Easy Product Finder.
|
|

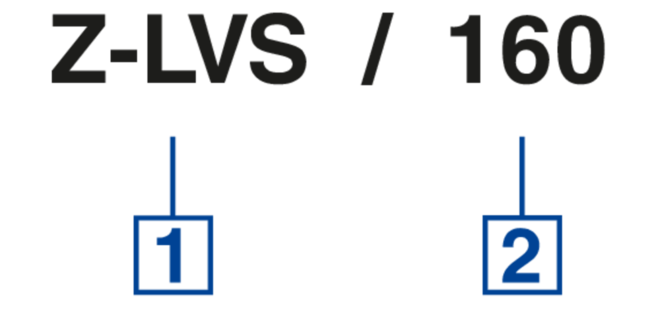

Bestelvoorbeeld: Z-LVS/160
Nominale grootte | 160 |
Inbouw en inbedrijfname

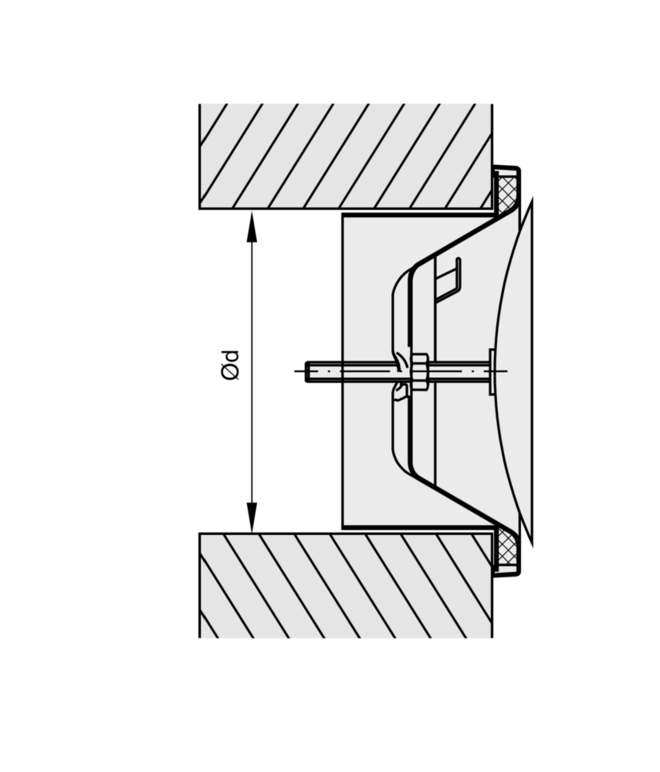

Schematische weergave ter verduidelijking van het inbouwdetail.
InbouwopeningInbouw en inbedrijfname
Schematische weergave ter verduidelijking van het inbouwdetail.

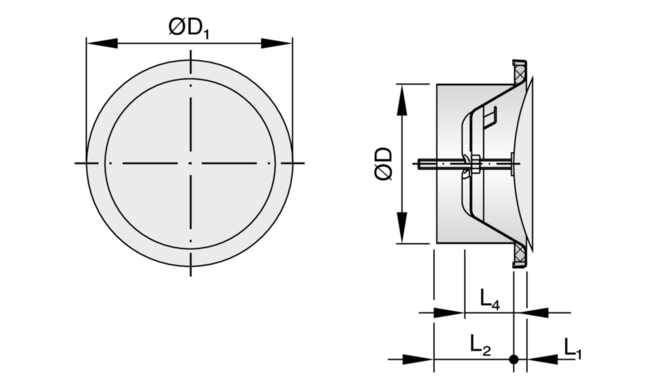

Hoofdafmetingen
ØD [mm]
Buitendiameter van de aansluiting
ØD₁ [mm]
Buitendiameter van het frontrooster
L₁ [mm]
Lengte van de frontring
L₂ [mm]
Inbouwlengte
m [kg]
Gewicht (massa)
Definities
LWA [dB(A)]
Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.
V [m³/h] en [l/s]
Luchthoeveelheid
Δtz [K]
Toevoerluchttemperatuurverschil
Δpt [Pa]
Totaal drukverlies
Alle geluidvermogens zijn gebaseerd op 1 pW.
Hoofdafmetingen
ØD [mm]
Buitendiameter van de aansluiting
ØD₁ [mm]
Buitendiameter van het frontrooster
L₁ [mm]
Lengte van de frontring
L₂ [mm]
Inbouwlengte
m [kg]
Gewicht (massa)
Definities
LWA [dB(A)]
Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.
V [m³/h] en [l/s]
Luchthoeveelheid
Δtz [K]
Toevoerluchttemperatuurverschil
Δpt [Pa]
Totaal drukverlies
Alle geluidvermogens zijn gebaseerd op 1 pW.
