Jaloezieklep variant JZ-P-A2

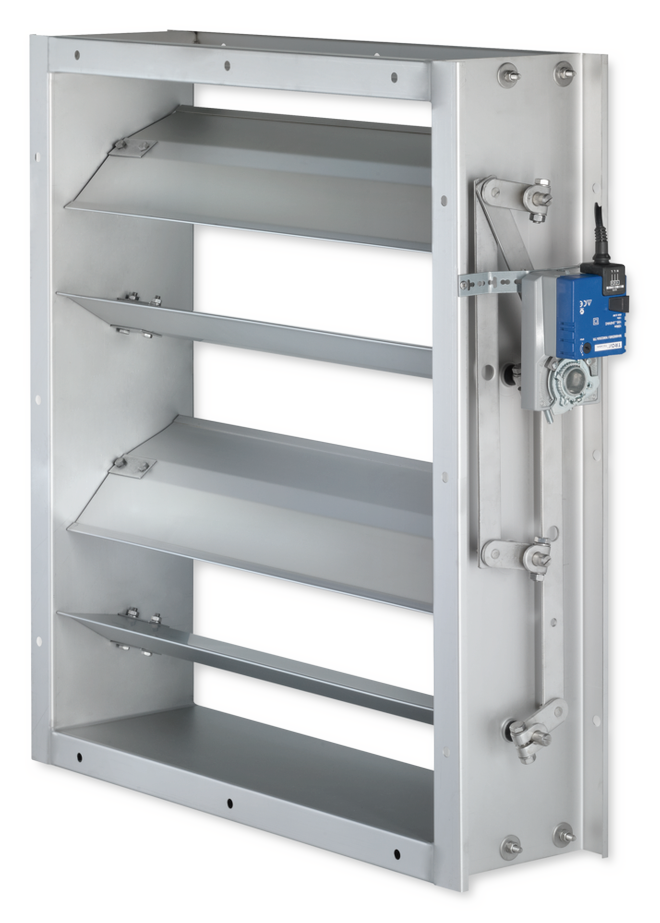

Jalouziekleppen met servomotor

Contraroterende lamellen

Gelijklopende lamellen

Voor het inregelen en afsluiten van luchtbehandelingsinstallaties

Jalouziekleppen voor luchthoeveelheids- en drukinregeling en het afsluiten van luchtkanalen en openingen in wanden en vloeren

Maximale afmetingen 2000 × 1995 mm
Lekkage van behuizing volgens EN 1751, klasse C
Gelijklopende of contraroterende, aerodynamische lamellen
Lamellen gekoppeld met buitenliggend stangenstelsel (gelijklopend of contraroterend)
Naast de standaard afmetingen ook tussenliggende afmetingen verkrijgbaar
Ook in combinatie met buitenluchtrooster

Optionele uitrusting en toebehoren

Servomotor: open-dicht aandrijving, proportionele aandrijving
Ex-uitvoering met pneumatische aandrijving of veerretourmotor
Gepoedercoate uitvoering

Toepassing

Toepassing

Jalouziekleppen van de serie JZ worden vooral toegepast in luchtbehandelingsinstallaties voor luchthoeveelheids- en drukregeling
Voor afsluiting van luchtleidingen en openingen in wanden en plafonds
Gelijklopende jalouziekleppen voor open-dicht toepassing
Contraroterende jalouziekleppen geschikt voor variabele instelling
RVS uitvoering en gepoedercoate uitvoering voor situaties waarbij een verhoogde weerstand tegen corrosie nodig is.
Voor toepassing in ruimten met explosiegevaar (ATEX). Uitvoeringen met messing of RVS bussen.

Speciale kenmerken

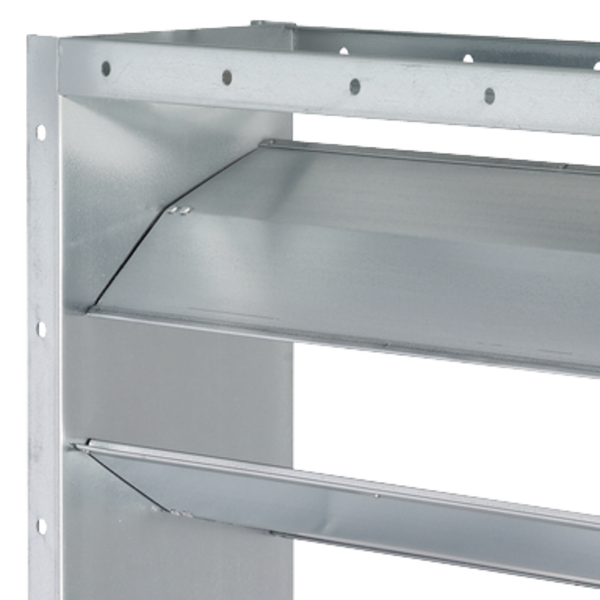

Aerodynamisch gevormde lamellen
Onderhoudsarm en robuuste constructie
Geen siliconen bevattende componenten
Naast de standaard afmetingen ook tussenliggende afmetingen verkrijgbaar

Nominale grootten

B: 200 – 2000 mm in stappen van 1 mm
Breedte gedeeld (BM) : 2001 – 4150 mm in stappen van 1 mm
H: 180, 345, 510, 675, 840, 1005, 1170, 1335, 1500, 1665, 1830, 1995 mm (Tussenmaten 183 – 1998 in stappen van 1 mm, behalve standaard maat H – 1 mm, H + 1 mm, H + 2 mm)
Hoogte gedeeld (HM): 1999 – 4066 mm in stappen van 1 mm
B × H in elke combinatie

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

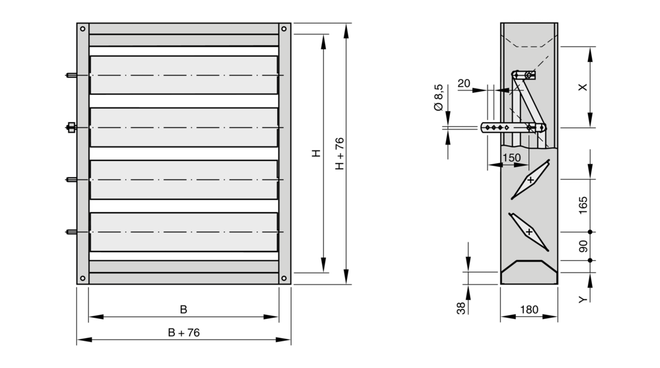

JZ-S, schematische weergave

① Behuizing
② Contraroterende lamellen
③ Buitenliggende aandrijfhendel
④ Servomotor
⑤ Tegengestelde koppelstrip

Functiebeschrijving

Jalouziekleppen met aandrijfhendel zijn gelijklopend of contraroterend gekoppeld.

De synchrone rotatiebeweging wordt via de aandrijfhendel op de individuele lamellen overgebracht door middel van een uitwendig hefboom mechanisme. Zelfs zeer grote afmetingen kunnen middels dit hefboom mechanisme veilig worden geopend en gesloten.

Contraroterende lamellen sluiten met verschillende hoeksnelheden, omdat een aandrijfhendel is geïntegreerd in de koppeling. Daardoor zijn de sluit eigenschappen beter en de lucht lekkagestromen lager wanneer de jalouzieklep gesloten is.

De draaimomenten voor het bedienen van de jalouziekleppen moeten zodanig zijn dat veilig sluiten en openen mogelijk is.

Om te sluiten moet voldoende koppel aanwezig zijn om de lamellen volledig tegen de afdichting te drukken.

Het openen vindt plaats zonder invloed van aerodynamische krachten

Bij het aanstromen van jalouziekleppen ontstaan op grond van aerodynamische krachten, onafhankelijk van de luchtrichting, een in de sluitrichting werkend draaimoment. Deze moeten bij het openen weer overwonnen worden. Bij welke klephoek α het grootste draaimoment noodzakelijk is, hangt af van de ventilator- resp. de installatiecurve.

Nominale grootten	200 × 180 mm – 2000 × 1995 mm
Bedrijfstemperatuur	–20 – 100 °C

JZ-*, JZ-*-A2, minimale draaimomenten

H	B [mm]
H	200	400	600	800	1000	1200	1400	1600	1800	2000
mm	Nm
180 – 1995	10	10	10	10	10	10	10	10	10	10

Jalouziekleppen van staal en roestvast staal, vrije doorlaten

H	B [mm]
H	200	400	600	800	1000	1200	1400	1600	1800	2000
mm	m²
180 – 344	0,03	0,06	0,09	0,12	0,15	0,18	0,21	0,24	0,27	0,30
345 – 509	0,06	0,11	0,17	0,23	0,28	0,34	0,40	0,45	0,51	0,57
510 – 674	0,08	0,17	0,25	0,33	0,42	0,50	0,58	0,67	0,75	0,83
675 – 839	0,11	0,22	0,33	0,44	0,55	0,66	0,77	0,88	0,99	1,10
840 – 1004	0,14	0,27	0,41	0,55	0,69	0,82	0,96	1,10	1,23	1,37
1005 – 1169	0,16	0,33	0,49	0,66	0,82	0,98	1,15	1,31	1,47	1,64
1170 – 1334	0,19	0,38	0,57	0,76	0,95	1,14	1,33	1,52	1,72	1,91
1335 – 1499	0,22	0,43	0,65	0,87	1,09	1,30	1,52	1,74	1,96	2,17
1500 – 1664	0,24	0,49	0,73	0,98	1,22	1,47	1,71	1,95	2,20	2,44
1665 – 1829	0,27	0,54	0,81	1,08	1,36	1,63	1,90	2,17	2,44	2,71
1830 – 1994	0,30	0,60	0,89	1,19	1,49	1,79	2,08	2,38	2,68	2,98
1995	0,32	0,65	0,97	1,30	1,62	1,95	2,27	2,60	2,92	3,25

Tussenmaat serie: waarden tussen de breedtes interpoleren

Maximaal toegestane statische drukverschil bij gesloten jalouzieklep

Uitvoering	B [mm]
Uitvoering	800	1000	1200	1400	1600	1800	2000
Uitvoering	Δp_{st max}
Uitvoering	Pa
Basisuitvoering	2500	2000	1650	1400	1250	1100	1000
Messing lager (-M)	3000	2500	2200	1950	1750	1600	1500
RVS lager (-E)	3000	2500	2200	1950	1750	1600	1500
Versterkte lamellen (-M-V, -E-V)	3500	3000	2700	2500	2300	2100	2000

JZ-S, JZ-S-A2, geluidvermogen bij gesloten jalouzieklep

Δp_st	Oppervlak B × H [m²]
Δp_st	0,14	0,2	0,4	0,6	0,8	1,2	2	4
Δp_st	L_WA
Pa	dB(A)
100	57	58	61	63	64	66	68	71
200	63	65	68	69	71	72	75	77
500	71	72	76	78	79	81	83	84
1000	78	80	82	84	85	88	90	>90
1500	81	83	86	88	89	>90	>90	>90
2000	84	85	89	>90	>90	>90	>90	>90

JZ-P, JZ-P-A2, geluidvermogen bij gesloten jalouzieklep

Δp_st	Oppervlak B × H [m²]
Δp_st	0,14	0,2	0,4	0,6	0,8	1,2	2	4
Δp_st	L_WA
Pa	dB(A)
100	57	58	61	63	64	64	68	71
200	63	65	68	69	71	71	75	78
500	71	72	76	78	79	79	85	87
1000	78	80	82	84	85	85	89	>90
1500	81	82	86	88	89	89	>90	>90
2000	84	86	89	>90	>90	>90	>90	>90

Inbouwsituatie A

Kanalen aan beide zijden

De snelselectie geeft een goede indruk van de te verwachten geluiddruk en drukverschillen. Indicatieve tussenwaarden kunnen geïnterpoleerd worden. Voor exacte tussenwaarden en spectrumgegevens kunt u ons selectieprogramma Easy Product Finder gebruiken.

De geluidsvermogens L_WAgelden voor jalouziekleppen met een oppervlak (B × H) van 1 m².

De drukverschillen gelden voor jalouziekleppen geïnstalleerd in een luchtkanaal (installatie type A).

Selectievoorbeeld

Gegeven

Luchtkanaal B × H = 600 × 675 mm

Jalouzieklep JZ-S

Inbouwsituatie A

V = 2400 l/s (8640 m³/h)

Berekening

A = 0,600 × 0,675 = 0,405 m²

v = V ∕ A = 2400 ∕ 0,405 ( ∕ 1000) = 5,9 m/s

Snelselectie

ΔP_st = <5 Pa

L_WA = 55 dB(A)

JZ-S, JZ-S-A2, drukverschil en geluidvermogen

v	Klepstand α
v	OPEN		20°		40°		60°		80°
v	Δp_st	L_WA	Δp_st	L_WA	Δp_st	L_WA	Δp_st	L_WA	Δp_st	L_WA
m/s	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
0,5	<5	<30	<5	<30	<5	<30	22	44	255	67
1	<5	<30	<5	<30	8	38	85	59	1010	82
2	<5	31	<5	35	28	53	335	74	>2000	>90
4	<5	46	10	50	110	68	1395	89	>2000	>90
6	<5	55	22	59	250	77	>2000	>90	>2000	>90
8	8	61	40	65	440	83	>2000	>90	>2000	>90
10	14	66	60	70	690	88	>2000	>90	>2000	>90

JZ-P, JZ-P-A2, drukverschil en geluidvermogen

v	Klepstand α
v	OPEN		20°		40°		60°		80°
v	Δp_st	L_WA	Δp_st	L_WA	Δp_st	L_WA	Δp_st	L_WA	Δp_st	L_WA
m/s	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
0,5	<5	<30	<5	<30	<5	<30	<5	<30	12	42
1	<5	<30	<5	<30	<5	<30	12	40	45	60
2	<5	<30	<5	30	10	41	45	57	185	77
4	<5	41	6	48	40	58	170	75	750	>90
6	<5	51	14	58	85	69	385	85	1685	>90
8	<5	58	25	65	150	76	685	>90	>2000	>90
10	<5	64	40	71	230	81	1070	>90	>2000	>90

Jalouziekleppen in rechthoekige uitvoering voor luchthoeveelheids- en drukinregeling en het luchtdicht sluiten van luchtkanalen en openingen in wanden en vloeren.

Functionerende eenheid, bestaande uit het huis, aerodynamische lamellen en de klepmechaniek.

Beide zijden geschikt voor aansluiten met luchtkanaalprofielen.

Klepstand is aan buitenzijde zichtbaar door zaagsnede in de assen.

Luchtdichtheid van het huis volgens EN 1751, klasse C.

Speciale kenmerken

Aerodynamisch gevormde lamellen
Onderhoudsarm en robuuste constructie
Geen siliconen bevattende componenten
Naast de standaard afmetingen ook tussenliggende afmetingen verkrijgbaar

Materialen en afwerking

Behuizing en lamellen van verzinkt plaatstaal of roestvaststaal
Assen, aandrijfhendel en stangenstelsel van verzinkt staal of roestvaststaal
Lagerbussen van kunststof, messing of roestvaststaal
P1: poedercoating, kleur volgens RAL Classic
PS: poedercoating, kleur volgens DB

Uitvoeringen

Kanaalaansluiting

Hoekboring aan beide zijden
G: Flensboring aan beide zijden

Lagerbussen

Kunststof lagerbussen, bedrijfstemperatuur –20 – 100 °C
M: Messing lagerbussen, bedrijfstemperatuur –20 – 150 °C
E: RVS lagerbussen, bedrijfstemperatuur –20 – 150 °C

Lamellen

Alleen voor jalouziekleppen van verzinkt staal met messing of RVS lagerbussen (JZ-...-M, JZ-...-E)

V: Versterkte lamellen

Technische gegevens

Nominale grootten: 200 × 180 mm – 2000 × 1995 mm
Bedrijfstemperatuur: –20 – 100 °C

Selectiegegevens

V _______________________ [m³/h]
Δp_st __________________ [Pa]

Stromingsgeluid

L_PA _______________________ [dB(A)]

Type
JZ Jalouzieklep

Werking
S Tegengesteld gekoppeld (standaard)
P Gelijklopend (parallel)

Materiaal
Geen vermelding: staal verzinkt
A2 Roestvast staal

Kanaalaansluiting
Geen vermelding: aan beide zijde op de hoeken geboord
G Flensboring aan beide zijden (hoekboring vervalt)

Lagerbussen
       Geen vermelding: kunststof lagerbussen
M       Messing lagerbussen
E       RVS lagerbussen

Uitvoering lamellen
Alleen voor verzinkte jalouziekleppen met messing- of roestvast staal lagerbussen
V Versterkte lamellen

Bedieningszijde
Geen vermelding: rechts
L Links

Nominale grootte [mm]
       B × H
       B > 2000 = in de breedte gedeeld
       H > 1998 = in hoogte gedeeld

Montageframe
Geen opgaaf: zonder
ER Met (alleen uitvoering G)

Aanbouwdelen
       Geen opgaaf: zonder
Z04 – Z07       Vastzetinrichting
Z12 – Z51       Servomotoren
ZF01 – ZF15       Veerretourmotoren
Z60 – Z77       Pneumatische servomotoren
       Explosieveilige aandrijvingen
Z1EX, Z3EX Elektrisch
Z60EX – Z77EX Pneumatisch

Klepstand veiligheidsfunctie
       Uitsluitend veerretourmotoren en pneumatische aandrijvingen
NO       Spanningsloos/drukloos open
NC       Spanningsloos/drukloos dicht

Oppervlak
       Geen vermelding: basisuitvoering
P1       Gepoedercoat, RAL Classic kleur opgeven.
PS       Gepoedercoat, DB kleur opgeven

       Glansgraad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle andere RAL-kleuren 70 %

Bestelvoorbeeld: JZ–S–G–M–V–L/800×510/ER/Z43

Werkingswijze	Tegengesteld gekoppeld
Materiaal	Verzinkt plaatstaal
Kanaalaansluiting	Flensboring aan beide zijden
Lagerbussen	Messing lagerbussen
Uitvoering lamellen	Versterkte lamellen
Bedieningszijde	Links
Nominale grootte	800 × 510 mm
Montageframe	Met
Aanbouwdelen	Servomotor, 10 Nm, 230 V AC, 3-punts
Oppervlak	Basisuitvoering

Uitvoeringen, Aanbouwdelen, Afmetingen en gewichten, Productdetails

Jalouzieklep variant JZ-S

Jalouzieklep met vastzetinrichting

JZ-S

Uitvoering

Jalouziekleppen met tegengesteld gekoppelde lamellen van verzinkt staalplaat

Materialen en afwerking

Behuizing en lamelen van verzinkt staal
Assen, aandrijfhendel en hefboom uit verzinkt staal
Lagerbussen van kunststof
P1: poedercoating, kleur volgens RAL Classic
PS: poedercoating, kleur volgens DB

JZ-P

Uitvoering

Gelijklopende jalouziekleppen van verzinkt staalplaat

Materialen en afwerking

Behuizing en lamelen van verzinkt staal
Assen, aandrijfhendel en hefboom uit verzinkt staal
Lagerbussen van kunststof
P1: poedercoating, kleur volgens RAL Classic
PS: poedercoating, kleur volgens DB

JZ-S-A2

Uitvoering

Tegengesteld gekoppelde jalouziekleppen van roestvast staal

Materialen en afwerking

Behuizing, lamellen en aandrijfhendel van roestvast staal, materiaalnr. 1.4301
Assen van roestvast staal, materiaalnr. 1.4305
Gebeitst en gepassiveerd oppervlak
P1: poedercoating, kleur volgens RAL Classic
PS: poedercoating, kleur volgens DB

JZ-P-A2

Uitvoering

Gelijklopende jalouziekleppen van roestvast staal

Materialen en afwerking

Behuizing, lamellen en aandrijfhendel van roestvast staal, materiaalnr. 1.4301
Assen van roestvast staal, materiaalnr. 1.4305
Gebeitst en gepassiveerd oppervlak
P1: poedercoating, kleur volgens RAL Classic
PS: poedercoating, kleur volgens DB

Materialen

Bestelsleuteldetail	Onderdeel	Materiaal
–	Behuizing	Verzinkte staalplaat
–	Lamellen	Verzinkte staalplaat
–	Assen	Verzinkt staal
–	Aandrijfhendel	Verzinkt staal
–	Aandrijfhendel	Verzinkt staal
–	Lagerbussen	Kunststof
A2	Behuizing	Roestvast staal, materiaalnr. 1.4301
A2	Lamellen	Roestvast staal, materiaalnr. 1.4301
A2	Assen	Roestvast staal, materiaalnr. 1.4305
A2	Aandrijfhendel	Roestvast staal, materiaalnr. 1.4301
E	Lagerbussen	Roestvaststaal
M	Lagerbussen	Messing

Oppervlakken

Bestelsleuteldetail	Onderdeel	Oppervlak
–	Behuizing	onbehandeld
P1-RAL ...	Lamellen	Gepoedercoat, kleur RAL ... Classic
PS-DB ...	Lamellen	Gepoedercoat, kleur DB ...

Vastzetinrichting en eindschakelaar

Bestelsleuteldetail	Betekenis	Eindschakelaar	Functie
Z04	Vastzetinrichting	–
Z05	Vastzetinrichting	1	Klepstand dicht
Z06	Vastzetinrichting	1	Klepstand open
Z07	Vastzetinrichting	2	Klepstanden DICHT en OPEN

Open-dicht servomotoren

Bestelsleuteldetail	Betekenis	Functie	Voedingsspanning	Draaimoment	Hulpschakelaar
Z12	SM230A	–1-Draadsbesturing –2-Draadsbesturings (3-punts)	100 – 240 V AC	20 Nm	–
Z13	GM230A	–1-Draadsbesturing –2-Draadsbesturings (open-dicht)	100 – 240 V AC	40 Nm	–
Z14	SM24A	–1-Draadsbesturing –2-Draadsbesturings (3-punts)	24 V AC / DC	20 Nm	–
Z15	GM24A	–1-Draadsbesturing –2-Draadsbesturings (open-dicht)	24 V AC / DC	40 Nm	–
Z16	SM230A	–1-Draadsbesturing –2-Draadsbesturings (3-punts)	100 – 240 V AC	20 Nm	S2A
Z17	GM230A	–1-Draadsbesturing –2-Draadsbesturings (3-punts)	100 – 240 V AC	40 Nm	S2A
Z18	SM24A	–1-Draadsbesturing –2-Draadsbesturings (3-punts)	24 V AC / DC	20 Nm	S2A
Z19	GM24A	–1-Draadsbesturing –2-Draadsbesturings (3-punts)	24 V AC / DC	40 Nm	S2A
Z43	NM230A	–1-Draadsbesturing –2-Draadsbesturings (3-punts)	100 – 240 V AC	10 Nm	–
Z45	NM24A	–1-Draadsbesturing –2-Draadsbesturings (3-punts)	24 V AC / DC	10 Nm	–
Z47	NM230A	–1-Draadsbesturing –2-Draadsbesturings (3-punts)	100 – 240 V AC	10 Nm	S2A
Z49	NM24A	–1-Draadsbesturing –2-Draadsbesturings (3-punts)	24 V AC / DC	10 Nm	S2A

OPEN-DICHT servomotoren, snellopend

Bestelsleuteldetail	Betekenis	Functie	Voedingsspanning	Draaimoment	Hulpschakelaar
ZS21	SMQ24A	–1-Draadsbesturing	24 V AC / DC	16 Nm	–
ZS22	SMQ24A	–1-Draadsbesturing	24 V AC / DC	16 Nm	S2A

Open-dicht servomotoren, veerretourmotoren

Bestelsleuteldetail	Betekenis	Functie	Voedingsspanning	Draaimoment	Hulpschakelaar
ZF01	NF24A	voedingsspanning aan/uit	24 V AC / DC	10 Nm	–
ZF02	NFA	voedingsspanning aan/uit	24 – 240 V AC 24 – 125 V DC	10 Nm	–
ZF03	NF24A-S2	voedingsspanning aan/uit	24 V AC / DC	10 Nm	geïntegreerd
ZF04	NFA-S2	voedingsspanning aan/uit	24 – 240 V AC 24 – 125 V DC	10 Nm	geïntegreerd
ZF06	SF24A	voedingsspanning aan/uit	24 V AC / DC	20 Nm	–
ZF07	SFA	voedingsspanning aan/uit	24 – 240 V AC 24 – 125 V DC	20 Nm	–
ZF08	SF24A-S2	voedingsspanning aan/uit	24 V AC / DC	20 Nm	geïntegreerd
ZF09	SFA-S2	voedingsspanning aan/uit	24 – 240 V AC 24 – 125 V DC	20 Nm	geïntegreerd
ZF11	EF24A	voedingsspanning aan/uit	24 V AC / DC	30 Nm	–
ZF12	EF230A	voedingsspanning aan/uit	100 – 240 V AC	30 Nm	–
ZF13	EF24A-S2	voedingsspanning aan/uit	24 V AC / DC	30 Nm	geïntegreerd
ZF14	EF230A-S2	voedingsspanning aan/uit	100 – 240 V AC	30 Nm	geïntegreerd

Variabele servomotoren (modulerend)

Bestelsleuteldetail	Betekenis	Functie	Voedingsspanning	Draaimoment	Hulpschakelaar
Z20	SM24A-SR	2 - 10 V DC	24 V AC / DC	20 Nm	–
Z21	GM24A-SR	2 - 10 V DC	24 V AC / DC	40 Nm	–
Z51	NM24A-SR	2 - 10 V DC	24 V AC / DC	10 Nm	–

Variabele servomotoren (modulerend), veerretourmotoren

Bestelsleuteldetail	Betekenis	Functie	Voedingsspanning	Draaimoment	Hulpschakelaar
ZF05	NF24A-SR	2 - 10 V DC	24 V AC / DC	10 Nm	–
ZF10	SF24A-SR	2 - 10 V DC	24 V AC / DC	20 Nm	–
ZF15	EF24A-SR	2 - 10 V DC	24 V AC / DC	30 Nm	–

Pneumatisch dubbelwerkende servomotoren, incl. de explosieveilige

Bestelsleuteldetail		Betekenis	Klepstand veiligheidsfunctie	Bedrijfsdruk	Draaimoment bij 6 bar	Eindschakelaar	Magneetventiel
①	②	Betekenis	Klepstand veiligheidsfunctie	Bedrijfsdruk	Draaimoment bij 6 bar	Eindschakelaar	Magneetventiel
Z60	Z60EX	DR030	–	1,2 – 6 bar	35 Nm	–	–
Z61	Z61EX	DR030	Spanningsloos dicht/open	1,2 – 6 bar	35 Nm	–	24 V DC
Z62	Z62EX	DR030	Spanningsloos dicht/open	1,2 – 6 bar	35 Nm	–	230 V AC
Z63	Z63EX	DR030	–	1,2 – 6 bar	35 Nm	2
Z64	Z64EX	DR030	Spanningsloos dicht/open	1,2 – 6 bar	35 Nm	2	24 V DC
Z65	Z65EX	DR030	Spanningsloos dicht/open	1,2 – 6 bar	35 Nm	2	230 V AC
Z66	Z66EX	DR060	–	1,2 – 6 bar	70 Nm	–
Z67	Z67EX	DR060	Spanningsloos dicht/open	1,2 – 6 bar	70 Nm	–	24 V DC
Z68	Z68EX	DR060	Spanningsloos dicht/open	1,2 – 6 bar	70 Nm	–	230 V AC
Z69	Z69EX	DR060	–	1,2 – 6 bar	70 Nm	2
Z70	Z70EX	DR060	Spanningsloos dicht/open	1,2 – 6 bar	70 Nm	2	24 V DC
Z71	Z71EX	DR060	Spanningsloos dicht/open	1,2 – 6 bar	70 Nm	2	230 V AC

① Standaard

② Explosieveilig (Alleen met messing of RVS lagerbussen)

Z60 – Z65, Z60EX – Z65EX: Bij 1,2 bar bedrijfsdruk alleen tot hoogte H < 1665 mm

Pneumatisch enkelwerkende servomotoren, incl. de explosieveilige

Bestelsleuteldetail		Betekenis	Klepstand veiligheidsfunctie	Bedrijfsdruk	Draaimoment bij 6 bar	Eindschakelaar	Magneetventiel
①	②	Betekenis	Klepstand veiligheidsfunctie	Bedrijfsdruk	Draaimoment bij 6 bar	Eindschakelaar	Magneetventiel
Z72	Z72EX	SC060 SO060	Drukloos dicht/open	6 bar	30 Nm
Z73	Z73EX	SC060 SO060	Spanningsloos en drukloos dicht/open	6 bar	30 Nm		24 V DC
Z74	Z74EX	SC060 SO060	Spanningsloos en drukloos dicht/open	6 bar	30 Nm		230 V AC
Z75	Z75EX	SC060 SO060	Drukloos dicht/open	6 bar	30 Nm	2
Z76	Z76EX	SC060 SO060	Spanningsloos en drukloos dicht/open	6 bar	30 Nm	2	24 V DC
Z77	Z77EX	SC060 SO060	Spanningsloos en drukloos dicht/open	6 bar	30 Nm	2	230 V AC

① Standaard

② Explosieveilig (Alleen met messing of RVS lagerbussen)

Explosieveilige open-dicht servomotoren, veeretourmotoren

Bestelsleuteldetail	Betekenis	Functie	Voedingsspanning	Draaimoment	Hulpschakelaar
Z1EX	ExMax15-SF	2-Draadsbesturing (3-punts)	24 – 240 V AC/DC	15 Nm	geïntegreerd
Z3EX	ExMax30-SF	2-Draadsbesturing (3-punts)	24 – 240 V AC/DC	30 Nm	geïntegreerd

Alleen met messing- of roestvaststalen lagerbussen

JZ-S, standaard maten

Afgebeeld bedieningszijde rechts

JZ, JZ-HL, standaard maten

H	Aantal lamellen	Plaats aandrijfas
H	Aantal lamellen	X	Lamel
mm	–	mm	–
180	1	90	1
345	2	90	1
510	3	90	1
675	4	255	2
840	5	420	3
1005	6	420	3
1170	7	585	4
1335	8	585	4
1500	9	750	5
1665	10	750	5
1830	11	915	6
1995	12	915	6

JZ, JZ-HL, tussenmaten

H	Aantal lamellen	Plaats aandrijfas		Y
H	Aantal lamellen	X	Lamel	Y
mm	–	mm	–	mm
183 – 343	1	90	1	1,5 – 81,5
348 – 508	2	90	1	1,5 – 81,5
513 – 673	3	90	1	1,5 – 81,5
678 – 838	4	255	2	1,5 – 81,5
843 – 1003	5	420	3	1,5 – 81,5
1008 – 1168	6	420	3	1,5 – 81,5
1173 – 1333	7	585	4	1,5 – 81,5
1338 – 1498	8	585	4	1,5 – 81,5
1503 – 1663	9	750	5	1,5 – 81,5
1668 – 1828	10	750	5	1,5 – 81,5
1833 – 1993	11	915	6	1,5 – 81,5
1998	12	915	6	1,5

JZ, JZ-LL, JZ-HL, gewichten

H	B [mm]
H	200	400	600	800	1000	1200	1400	1600	1800	2000
mm	kg
180	4	6	8	9	11	13	14	16	18	19
345	6	8	10	12	15	17	19	21	24	26
510	7	10	13	16	19	22	25	27	30	33
675	10	13	16	20	23	27	30	33	37	40
840	11	15	19	23	28	32	37	41	46	50
1005	11	17	22	27	32	38	43	48	53	59
1170	13	19	25	31	37	43	49	55	61	67
1335	15	22	28	35	41	48	55	61	68	74
1500	16	23	30	37	44	51	59	66	73	80
1665	17	25	33	41	49	57	65	72	80	88
1830	18	27	35	44	52	61	69	78	86	95
1995	19	29	38	47	56	66	75	84	94	103

Jalouziekleppen van staal en roestvast staal, hoekboring

Uitvoeringen met flensboring (-G) hebben geen hoekboringen
Flensboring vanaf breedte 288 mm en hoogte 212 mm
Speciaal toebehoren voor aandrijfassen op aanvraag

Jalouziekleppen van staal en roestvaststaal, aantal flensboringen per zijde

B	Aantal gaten
B	n
mm	–
200 – 287	1
288 – 537	2
538 – 787	3
788 – 1037	4
1038 – 1287	5
1288 – 1537	6
1538 – 1787	7
1788 – 2000	8

Jalouziekleppen van staal en roestvaststaal, hoogte, aantal flensboringen per zijde

H	Aantal gaten
H	n
mm	–
180 – 211	1
212 – 461	2
462 – 711	3
712 – 961	4
962 – 1211	5
1212 – 1461	6
1462 – 1711	7
1712 – 1961	8
1962 – 1995	9

Schachtlengtes

Aandrijfas	Jalouzieklep
Aandrijfas	JZ-S	JZ-P	JZ-S-A2	JZ-P-A2
Aandrijfas	A
Aandrijfas	mm
① Standaard	32,5	32,5	32,5	32,5
② Verlengd	255	255	190	190
③ Vierkant 9 mm	38	38	45	45
④ Vierkant 10 mm	60	60	–	–

Inbouwdetails, Kenmerken en definities

Wandinbouw zonder montageframe

Inbouw en inbedrijfname

Alleen met horizontaal liggende lamellen
Met of zonder inbouwraam
Torsievrij installeren
Breder dan 2000 mm of hoger dan 1995 mm, twee jalouziekleppen naast elkaar resp. boven elkaar toepassen
Alleen binnen toepassen

Breedte gedeeld, breedte

B₁	B
mm	mm
2550	1200
2950	1400
3350	1600
3750	1800
4150	2000

Hoogtegedeeld, hoogte

H₁	H
mm	mm
2086	1005
2416	1170
2746	1335
3076	1500
3406	1665
3736	1830
4066	1995

Hoofdafmetingen

B [mm]

Breedte van het luchtkanaal

H [mm]

Hoogte van het luchtkanaal

n [ ]

Aantal schroefgaten in flens

m [kg]

Gewicht van het product

Definities

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid van de jalouzieklep, A-gecorrigeerd.

α [°]

Klepstand, 0°: OPEN, 90°: DICHT

A [m²]

Aanstroomoppervlakte

v [m/s]

Luchtsnelheid op basis van aanstroomoppervlakte (B × H)

V [m³/h] en [l/s]

Luchthoeveelheid

Δp_st [Pa]

Statisch drukverschil

Δp_st max [Pa]

Maximaal toelaatbare statische drukverschil

Alle geluidsvermogens gebaseerd op 1 pW

Downloads

Productinformatie

Type JZ

K3 – 1.1 – 1 Documentatie 2,5 MB pdf

Certificaten

Environmental Product Declaration JZ

JZ_EPD_2024_03_DE_en Environmental Product Declarations 460 KB pdf
Zertifikat über statistische Leckageprüfungen

LC_v2_2024_10_DE_de Leckageprüfungen 650 KB pdf

Referenties

Résidence Palace: zetel van de Europese Raad en de Raad van de Europese Unie

In juni 2011 werd begonnen met de werken aan de Résidence Palace in Brussel. Het gebouw aan de Wetstraat werd geherstructureerd en gerestaureerd zodat het vanaf het najaar van 2016 de zetel van de Europese Raad en van de Raad van de Europese Unie kon worden. In het gebouw worden vergaderzalen, kantoren, perslokalen, een restaurant en zalen voor officiële diners ondergebracht. Het gebouw heeft een bruto oppervlakte van ongeveer 71.000 m², waarvan ongeveer 18.000 m² behouden werd van de bestaande oppervlakte. TROX leverde voor het project onder andere geluidsdempers, debietregelaars en jalouziekleppen.

Van flatgebouw naar Raad van de EU

Het gebouw heeft een bewogen geschiedenis achter de rug en blijft evolueren. De bouw van de Résidence Palace vond plaats tussen 1922 en 1927 en werd uitgetekend door de Zwitserse architect Michel Polak. Het werd toen ingedeeld in verschillende kwartieren, waarin flats werden ondergebracht. Tijdens de Tweede Wereldoorlog werd het door de Duitsers bezet, nadien werd het achtergelaten en kon het niet meer heropleven.

De Belgische Staat kocht het gebouw in 1947 om er haar ambtenaren in onder te brengen. In 1953 werd een theater ingericht, maar dat werd in 1975 onbruikbaar verklaard, wegens de wettelijke voorschriften inzake brandbeveiliging. Na de renovatie in 1985 werd het een moderne schouwburg.

De belangrijkste aanpassingen aan het globaal buitenaanzicht van de Résidence Palace echter dateren van het einde van de jaren 60. Toen werd een nieuwe moderne gevel geplaatst om te voldoen aan de moderner wordende omgeving – door de komst van de Europese instellingen naar Brussel. Ook de capaciteit van het gebouw werd verdubbeld en er werd een ondergrondse parkeergarage gebouwd.

In augustus 2004 schreef de Europese Raad met de hulp van de Regie der Gebouwen een Europese architectuurwedstrijd uit. Het totaalproject werd in september 2005 toegewezen aan de multidisciplinaire tijdelijke vereniging “Arch. & Ing.": Philippe Samyn and Partners, Studio Valle Progettazioni architects, Buro Happold Limited. Het ontwerp won in juni 2009 de speciale editie van de Green Good Design Award (uitgereikt door het “Chicago Atheaneum: Museum of Architecture and Design" en “The European Centre for Architecture Art Design and Urban Studies"). De prijs wordt uitgereikt aan uitzonderlijke individuen of bedrijven die, samen met hun producten, diensten, programma's, ideeën en concepten, uitzonderlijk denken en inspiratie hebben getoond voor een gezonder en duurzamer universum. De Regie der Gebouwen wees de opdracht voor de bouw van de nieuwe hoofdzetel toe aan de tijdelijke handelsvennootschap Interbuild NV en Cegelec NV op 11 juni 2010.

De renovatie vanaf 2011

De vleugel van Blok A werd gerenoveerd en de uitbreidingen, daterend van de jaren 1960, werden gesloopt. Blok A werd uitgebreid met een glazen kubusvormig volume dat een ruim atrium vormt en wordt begrensd door een dubbele glazen wand. De buitenzijde hiervan bestaat uit een patchwork van ramen die uit alle landen van de EU afkomstig zijn. Het centrum van het gebouw wordt ingenomen door een soort van reusachtige lantaarn die de meest symbolische zalen van de instellingen bevat, waaronder verschillende vergaderzalen en een perszaal. Het gaat om een uniek concept, dat bij de juiste lichtinval 's avonds een mooi tafereel vormt.

Bij het opstellen van de plannen werd al snel het belang van een energiezuinige en performante HVAC-installatie duidelijk. Dat is waarom de ontwerpers een beroep deden op de TROX technologie om de rust in het gebouw te verzekeren.

TROX technologie

De akoestiek van de verschillende ruimtes wordt verzorgd door een combinatie van ronde geluidsdempers van het type CS in de ronde kanalen van het ventilatiesysteem en XSA- en MSA geluiddemperscoulissen voor de demping van ventilator- en stromingsgeluid. In ventilatiesystemen wordt namelijk geluid geproduceerd door verschillende bronnen zoals luchthoeveelheidsregelaars, ventilatoren of brandkleppen. Om aan een geluidseis te kunnen voldoen worden geluiddempers geplaatst op geschikte plaatsen in het ventilatiesysteem. De geluiddempers moeten passende dempingswaarden, laag drukverlies en zo klein mogelijke afmetingen hebben.

Verder werden ook ronde mechanisch zelfwerkende regelaars van het type RN geïnstalleerd voor de toe- en afvoer van installaties met een constante luchthoeveelheid. Deze zijn een economische oplossing voor de regeling van constante luchthoeveelheden. Met de schaal op de regelaar wordt de gewenste luchthoeveelheid ingesteld. Omdat ze zonder hulpenergie functioneren, is ook geen bedrading nodig en de inbedrijfsname is eenvoudig.

Naast de RN regelaars werden ook VAV-regelaars van het type TVJD-easy en TVRD-easy, voor variabele luchthoeveelheidsregeling, geïnstalleerd. Voor het meten van de luchthoeveelheid heeft de VAV-regelaar een drukverschilsensor. De gewenste waarde komt in de meeste toepassingen van een ruimtetemperatuurregelaar. Deze regelaar vergelijkt de werkelijke waarde met de gewenste waarde en verandert bij afwijkingen het stuursignaal voor de klepaandrijving.

TROX leverde daarnaast vloerroosters aan van het type FBA. Dit zijn ronde aluminium vloerroosters die ontworpen zijn voor hoge belastingen en die door hun mogelijkheden aan oppervlaktestructuren en kleuren ook op esthetisch vlak een meerwaarde kunnen bieden. Belangrijke troeven zijn dat ze geen geluidshinder met zich meebrengen en dat de vloertegels met geïntegreerde roosters bij een eventuele herinrichting probleemloos verwisseld kunnen worden. Ze zorgen voor een goede vermenging van de aanwezige lucht. De personen in het gebouw zullen met andere woorden weinig tot niets merken van eventuele temperatuurverschillen.

Andere TROX componenten in het Résidence Palace zijn onder meer JZ jalouziekleppen, CS geluiddempers en AK afsluitkleppen.

Het project Résidence Palace was een bijzondere uitdaging voor TROX België. Niet alleen vanwege de complexe technische eisen, maar vooral omwille van de betekenis, de geschiedenis en de aard van het gebouw.

Project: Résidence Palace: zetel van de Europese Raad en de Raad van de Europese Unie

Locatie: Brussel

Gerealiseerd in: 2012 - 2016

Studiebureau: Régie des Bâtiments

Architect: Philippe Samyn and partners

Installateur : Cegelec

Producten: Geluidsdempers XSA, MSA, CS; Debietregelaars RN, AK, TVJD, TVRD; Jaloeziekleppen JZ; vloerroosters FBA

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

TECHNISCH NOODZAKELIJK

Deze cookies zijn nodig voor het goed functioneren van onze website en kunnen niet worden uitgeschakeld. Deze cookies worden in de regel alleen ingesteld als reactie op door u ondernomen acties, zoals het instellen van uw privacyvoorkeuren of het vullen van de winkelwagen. Daarnaast zijn beveiligingsrelevante functionaliteiten of ondersteuning via een speciale webchat geïntegreerd, inclusief alle sessiecookies van TROX die worden ingesteld nadat u zich als klant hebt aangemeld. U kunt uw browser instellen om deze cookies te blokkeren of u hierover te informeren. Als gevolg hiervan werken sommige delen van de website mogelijk niet zoals bedoeld.

JZ

Voor het inregelen en afsluiten van luchtbehandelingsinstallaties

Toepassing

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Uitvoeringen, Aanbouwdelen, Afmetingen en gewichten, Productdetails

Inbouwdetails, Kenmerken en definities

Downloads

Productinformatie

Type JZ

Certificaten

Environmental Product Declaration JZ

Zertifikat über statistische Leckageprüfungen

Referenties

Résidence Palace: zetel van de Europese Raad en de Raad van de Europese Unie

Van flatgebouw naar Raad van de EU

De renovatie vanaf 2011

TROX technologie

TROX SERVICES

TECHNISCH NOODZAKELIJK

STATISTIEKEN EN WEBSITE-ANALYSE

GEMAK EN PERSONALISATIE

VOOR DE BESTE TROX-ERVARING
