VFC

Voor lage luchtsnelheden

Ronde mechanisch zelfwerkende constant volume regelaars voor toe- en afvoersystemen met constante luchthoeveelheid en geringe stromingsnelheid

Voor lage luchtsnelheden vanaf 0,8 m/s
Inbedrijfname alleen met handbedienig
Luchthoeveelheidsinstelling met een uitwendige schaalverdeling

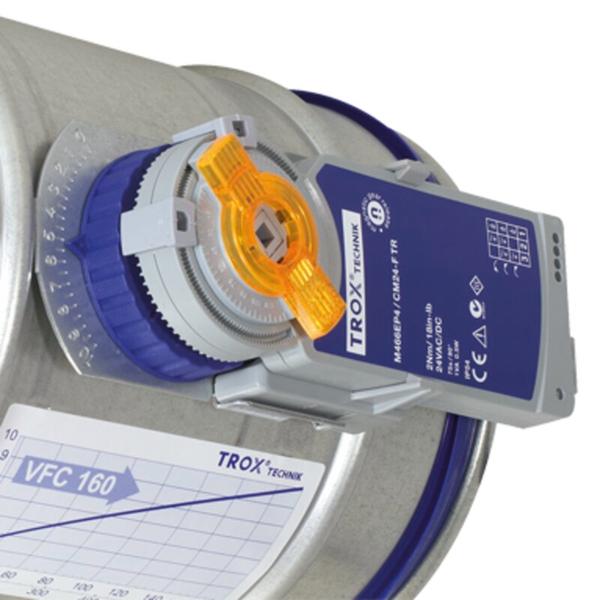

De servomotor kan later eenvoudig worden gemonteerd.
In elke stand te monteren en onderhoudsvrij
Lekkage van behuizing volgens EN 1751, klasse C

Optionele uitrusting en toebehoren

ronde geluiddempers type CA of CF voor demping van het stromingsgeluid
Warmwater-warmtewisselaar serie WL en elektrische naverwarmer serie EL voor naverwarming van luchtstroomen in ronde kanalen
Servomotor voor variabele vluchthoeveelheden of voor V_min-V_max-omschakeling

Initialize order code

Toepassing

Toepassing

Ronde CAV-regelaar serie VFR voor toevoer- en afvoerluchthoeveelheidsregeling in constant volumesystemen
Mechanisch zelfstandige luchthoeveelheidsregeling zonder hulp energie
voor lage luchtsnelheden
Vereenvoudigd beheer van projecten door bestelling volgens grootte

Speciale kenmerken

Instellen van de luchthoeveelheid zonder instelapparaat uitwendig via een schaalverdeling
De servomotor kan later eenvoudig gemonteerd worden
Perfect functioneren ook bij ongunstige aan en afstroomsituaties (noodzakelijke rechte aanstroomlengte van 1,5D)
In elke stand te monteren
Elke luchthoeveelheidsregelaar wordt op een speciale meetopstelling gecontroleerd

Beschrijving

Onderdelen en eigenschappen

Inbedrijfname regelaar
De regelaar heeft een soepel gelagerde regelklep.
Regelbalg als demper voor druk verschillen
bladveer
Handbediening met wijzer voor het instellen van het gewenste luchthoeveelheid
Lipafdichting

Toebehoren

Min-Max-servomotor: servomotor voor omschakeling van gewenste waarde
Variabele servomotor: servomotor voor variabele luchthoeveelheden

Aanvullende producten

Ronde geluiddemper serie CA of CF
Warmtewisselaar serie WL
Elektrische naverwarmer serie EL

Constructiegegevens

Ronde behuizing
Aansluiting met lipafdichting, passend op ronde lucthkanalen volgens EN 1506 resp. EN 13180
Lichtlopend gelagerde regelklep, regelbalg tevens dempingselement

Materialen en afwerking

Huis van verzinkt plaatstaal.
regelklep en verder bouwdelen uit hoogwaardig kunststof, volgens UL 94, V1; volgens DIN 4102, bouwstofklasse B2
bladveer van roestvast staal
Regelbalg van poly-urethaan

Technische informatie

Functieomschrijving

De luchthoeveelheidsregelaar werkt zonder hulpenergie.

Een lichtlopend gelagerd regelklep wordt door de aërodynamische krachten in een zodanige stand gehouden dat de ingestelde luchthoeveelheid over het totale drukbereik constant gehouden wordt.

Door de luchtstroom ontstaat een sluitmoment op het klepblad

Een zich opblazende regelbalg versterkt dit sluitmoment en heeft tevens een dempende werking

Een bladveer die over de curveschijf loopt, zorgt voor een draaimoment in tegengestelde richting. Door de vorm van de curveschijf wordt de regelklep bij veranderende druk zodanig versteld dat de luchthoeveelheid binnen kleine toleranties constant blijft.

Economische inbedrijfsname

De gewenste luchthoeveelheid kan eenvoudig op de schaal van de RNS/RN worden ingesteld.

het voordeel ten opzichte van gewone inregelkleppen is dat er niet meerdere malen gemeten en nagesteld hoeft te worden. Als de systeemdruk verandert, bijvoorbeeld door openen of sluiten van een ander deel, dan zullen bij gewone inregelkleppen alle luchthoeveelheden veranderen. Bij toepassing van mechanisch zelfwerkende constantvolumeregelaars niet. De regelaar reageert direct en de klepstand verandert, zodat de ingestelde luchthoeveelheid over het gehele drukbereik constant wordt gehouden.

Nominal sizes	80 – 250 mm
Volume flow rate range	6 – 370 l/s or 22 – 1332 m³/h
Volume flow rate control range	Approx. 10 to 100 % of the nominal volume flow rate
Volume flow rate accuracy	approx. ± 10 % of the nominal volume flow rate
Minimum differential pressure	30 Pa
Maximum differential pressure	500 Pa
Operating temperature	10 – 50 °C

VFC, Sound pressure level at differential pressure 50 Pa

Nominal size	V		Air-regenerated noise				Case-radiated noise
Nominal size	V		①	②	③	④	①
Nominal size	V		LPA	LPA1			LPA2
Nominal size	l/s	m³/h	dB(A)
80	6	22	25	<15	<15	<15	<15
80	10	36	28	16	<15	<15	<15
80	20	72	33	21	<15	<15	<15
80	42	151	39	27	18	16	17
100	6	22	29	15	<15	<15	<15
100	15	54	33	20	<15	<15	15
100	30	108	37	26	18	17	18
100	65	234	41	33	26	25	21
125	10	36	22	<15	<15	<15	<15
125	20	72	27	16	<15	<15	<15
125	45	162	34	25	18	16	<15
125	100	360	41	34	29	27	16
160	18	65	25	16	<15	<15	<15
160	45	162	32	24	18	16	18
160	85	306	36	29	24	22	22
160	185	666	41	35	30	28	27
200	25	90	27	16	<15	<15	<15
200	60	216	31	22	16	<15	18
200	120	432	35	27	21	19	22
200	250	900	37	30	25	24	26
250	37	133	31	21	<15	<15	18
250	100	360	35	25	18	16	22
250	185	666	36	28	21	19	25
250	370	1332	37	29	23	22	29

① VFC

② VFC with secondary silencer CF, insulation thickness 50 mm, length 500 mm

③ VFC with secondary silencer CF, insulation thickness 50 mm, length 1000 mm

④ VFC with secondary silencer CF, insulation thickness 50 mm, length 1500 mm

Luchthoeveelheidsregelaar in ronde bouwvorm voor constante of variabele luchtstroomhoeveelheidsystemen met lage luchtsnelheden, mechanisch zelfstandig zonder hulpenergie, voor toevoer- of afvoerlucht, in zes grootten.

Regelaar gereed voor inbedrijfname, bestaande uit de behuizing met soepel gelagerde regelklep, balg, bladveer en handinstelling voor de luchthoeveelheid.

drukverschil: 30 – 500 Pa

Luchthoeveelheidsbereik: max. 10 : 1

Aansluiting met lipafdichting, passend op ronde luchtkanalen volgens EN 1506 resp. EN 13180

Luchtdichtheid van het huis volgens EN 1751, klasse C.

Speciale kenmerken

Instellen van de luchthoeveelheid zonder instelapparaat uitwendig via een schaalverdeling
De servomotor kan later eenvoudig gemonteerd worden
Perfect functioneren ook bij ongunstige aan en afstroomsituaties (noodzakelijke rechte aanstroomlengte van 1,5D)
In elke stand te monteren
Elke luchthoeveelheidsregelaar wordt op een speciale meetopstelling gecontroleerd

Materialen en afwerking

Huis van verzinkt plaatstaal.
regelklep en verder bouwdelen uit hoogwaardig kunststof, volgens UL 94, V1; volgens DIN 4102, bouwstofklasse B2
bladveer van roestvast staal
Regelbalg van poly-urethaan

Technische gegevens

Nominale grootten: 80 - 250 mm
Luchthoeveelheidsbereik: 6 – 370 l/s of 22 – 1332 m³/h
Luchthoeveelheidsbereik: ca. 10 – 100 % van de nominale luchthoeveelheid
Nauwkeurigheid van de ingestelde luchthoeveelheid: ca. ± 10 % van de nominale luchthoeveelheid
Minimaal drukverschil: 30 Pa
Maximaal toelaatbare drukverschil: 500 Pa
