SDRF

Mit niedriger Bauhöhe für Stufen

Runde und rechteckige Stufendralldurchlässe

  • Nenngrößen mit 1 – 6 Durchlasselementen
  • Volumenstrombereich 2 – 25 l/s oder 7 – 90 m³/h
  • Frontdurchlass aus pulverbeschichtetem Stahlblech
  • Für konstante und variable Volumenströme
  • Für Doppelböden als Druckböden
  • Einbau in die Senkrechte von Stufen
  • Sichtbare Schraubbefestigung
  • Hohe Induktion zum schnellen Abbau der Temperaturdifferenz und der Luftgeschwindigkeit
  • Niedrige Schallleistung durch optimale Luftführung im Durchlass


Optionale Ausstattung und Zubehör

  • Sichtseite des Frontdurchlasses in Farben nach RAL Classic
  • Klemmfederbefestigung (nicht sichtbar)

Allgemeine Informationen

Anwendung

  • Stufendralldurchlässe der Serie SDRF vorzugsweise als Zuluftdurchlass für Komfortbereiche
  • Für Zuschauerräume von Theatern und Kinos, Konzertsäle und Auditorien
  • Zulufteinbringung direkt im Aufenthaltsbereich
  • Drallförmige Luftführung für Mischlüftung
  • Effizienter Drall mit hoher Induktion bewirkt schnellen Abbau der Temperaturdifferenz und der Luftgeschwindigkeit (bei Zuluft)
  • Für konstante und variable Volumenströme
  • Für Zulufttemperaturdifferenzen von –6 bis +6 K
  • Für Doppelböden als Druckböden
  • Einbau in die Senkrechte von Stufen

Besondere Merkmale

  • Hohe Induktion zum schnellen Abbau der Temperaturdifferenz und Luftgeschwindigkeit
  • Luftführung parallel zur Einbaufläche
  • Hohe Luftqualität durch Zulufteinbringung direkt im Aufenthaltsbereich
  • Einbau in Stufen

Nenngrößen

  • Anzahl Durchlasselemente: 1, 2, 3, 4, 5, 6

Varianten

  • SDRF-K: Klemmfederbefestigung
  • SDRF-S: Schraubbefestigung

Bauteile und Eigenschaften

  • Runder Frontdurchlass mit einem Durchlasselementen
  • Rechteckiger Frontdurchlass mit zwei bis sechs Durchlasselementen
  • Durchlasselemente mit feststehenden Lamellen und Anströmbecher mit perforierter Rückseite als Festdrossel zur Verbesserung der Luftverteilung auf mehrere Durchlasselemente
  • Schraubbefestigung mit Zierkappe zur einfachen Montage des Frontdurchlasses
  • Klemmfederbefestigung (optional)

Materialien und Oberflächen

  • Frontdurchlass aus Stahlblech
  • Anströmbecher aus Kunststoff ABS, nach UL 94, V-0, flammwidrig
  • Anströmbecher ähnlich RAL 9005, schwarz
  • Sichtseite des Frontdurchlasses pulverbeschichtet, RAL 9005, tiefschwarz
  • P1: Pulverbeschichtet, Farbton nach RAL Classic

Normen und Richtlinien

  • Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135

Instandhaltung

  • Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
  • Überprüfung und Reinigung nach VDI 6022

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

  • Funktion
  • TECHNISCHE DATEN
  • SCHNELLAUSLEGUNG
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL
Schematische Darstellung, SDRF/1
00153418_0
A SDRF-S
B SDRF-K
① Frontdurchlass
② Anströmbecher
③ Traverse
④ Mittelschraubenbefestigung
⑤ Zierkappe
⑥ Klemmfeder


00153418_0
00182022_0
00180895_0
00180781_0

Funktionsbeschreibung

Stufendralldurchlässe lassen die Zuluft lufttechnischer Anlagen drallförmig in den Raum strömen. Diese Strömung bewirkt eine hohe Induktion von Raumluft und dadurch eine schnelle Reduzierung der Luftgeschwindigkeit und der Temperaturdifferenz zwischen Zuluft und Raumluft. Mit Stufendralldurchlässen wird die Zuluft personenbezogen und direkt in den Aufenthaltsbereich geführt. Das Ergebnis ist eine Mischlüftung für Komfortbereiche mit hoher Luftqualität in der Aufenthaltszone.

Stufendralldurchlässe der Serie SDRF haben feststehende Luftleitelemente. Die Luftführung ist parallel zur Einbaufläche. Die Zulufttemperaturdifferenz kann –6 bis +6 K betragen.

Nenngrößen

1, 2, 3, 4, 5, 6 Durchlasselemente

Minimaler Volumenstrom

2 – 12 l/s oder 7 – 43 m³/h

Maximaler Volumenstrom

5 – 25 l/s oder 18 – 90 m³/h

Zulufttemperaturdifferenz

–6 bis +6 K


Die Schnellauslegung gibt einen guten Überblick über die möglichen Volumenströme und die korrespondierenden Schallleistungspegel und Druckdifferenzen.

SDRF, Schallleistungspegel und Gesamtdruckdifferenz



Nenngröße qv [l/s]qv [m³/h]Δpt [Pa]LWA

1

2

7

6

<15

1

3

11

14

24

1

4

14

25

33

1

5

18

39

39

2

5

18

9

22

2

7

25

18

31

2

9

32

30

38

2

10

36

37

41

3

6

22

7

19

3

8

29

12

26

3

12

43

27

37

3

14

50

37

41

4

8

29

7

<15

4

12

43

15

29

4

14

50

20

33

4

18

65

33

41

5

10

36

6

17

5

12

43

9

22

5

16

58

16

31

5

20

72

25

38

6

12

43

6

<15

6

16

58

10

23

6

20

72

16

31

6

25

90

25

38

Auslegungsbeispiel

Gegeben

V = 15 l/s (54 m3/h)

Stufendralldurchlass

Maximaler Schallleistungspegel 35 dB(A)

Schnellauslegung

Serie SD

Mögliche Varianten: SD-Q-LQ, SD-Q-LR

Serie SDRF

Mögliche Nenngrößen: SDRF/4, SDRF/5

Gewählt: SDRF/4

Stufendralldurchlässe mit rechteckigem oder rundem Frontdurchlass und feststehenden Lamellen für drallförmige Luftführung mit hoher Induktion. Als Zuluftdurchlass für Komfortbereiche. Zum Einbau in die Senkrechte von Stufen.

Einbaufertige Komponente, bestehend aus dem Frontdurchlass mit ein bis sechs Durchlasselementen. Durchlasselement mit radial angeordneten, feststehenden Lamellen und einem Anströmbecher mit Festdrossel.

Schraubbefestigung des Frontdurchlasses, verdeckt durch ein Zierkappen oder Klemmfederbefestigung.

Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135.

Besondere Merkmale

  • Hohe Induktion zum schnellen Abbau der Temperaturdifferenz und Luftgeschwindigkeit
  • Luftführung parallel zur Einbaufläche
  • Hohe Luftqualität durch Zulufteinbringung direkt im Aufenthaltsbereich
  • Einbau in Stufen

Materialien und Oberflächen

  • Frontdurchlass aus Stahlblech
  • Anströmbecher aus Kunststoff ABS, nach UL 94, V-0, flammwidrig
  • Anströmbecher ähnlich RAL 9005, schwarz
  • Sichtseite des Frontdurchlasses pulverbeschichtet, RAL 9005, tiefschwarz
  • P1: Pulverbeschichtet, Farbton nach RAL Classic

Technische Daten

  • Nenngrößen: 1, 2, 3, 4, 5, 6 Durchlasselemente
  • Minimaler Volumenstrom: 2 – 12 l/s oder 7 – 43 m³/h
  • Maximaler Volumenstrom: 5 – 25 l/s oder 18 – 90 m³/h
  • Zulufttemperaturdifferenz: –6 bis +6 K

Auslegungsdaten

  • qv_______________________ [m³/h]
  • Δpt _______________________ [Pa]

Strömungsgeräusch

  • LWA _______________________ [dB(A)]

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

pulverbeschichtet, RAL 9010 (reinweiß)

SerieSDRF – Stufendralldurchlass

Befestigung

Mit Klemmfedern

Anzahl der Durchlasselemente

3

Oberfläche Sichtseite

pulverbeschichtet, RAL 9010 (reinweiß)


Varianten, Abmessungen und Gewichte, Produktdetails

  • Varianten
  • ABMESSUNGEN UND GEWICHTE
  • PRODUKTDETAILS
SDRF-K/1
00179823_0


00179823_0
00179468_0
00179406_0
00179411_0
00179533_0
00179416_0

SDRF-K

Variante

  • Stufendralldurchlass mit Klemmfederbefestigung

SDRF-S

Variante

  • Stufendralldurchlass mit Schraubbefestigung

Frontdurchlass SDRF-*/1
00180801_0


00180801_0
00182030_0
00180761_0
00229576_0
00189977_0
00182044_0

SDRF-*/1

Nenngröße
 m
kg
1 0,10


SDRF

Nenngröße
 L
mm
 A
mm
 C
mm
 m
kg
2 200 74 63 0,15
3 300 87 63 0,25
4 400 86 71 0,35
5 500 92 66 0,45
6 500 74 65 0,50


Frontdurchlass SDRF-*/1
00180801_0


00180801_0
00182030_0

SDRF

Nenngröße
 Aeff
m²
1 0,000626
2 0,001252
3 0,001878
4 0,002504
5 0,003130
6 0,003756


Einbaubeispiele, Einbaudetails, Grundlagen und Definitionen

  • Einbaubeispiele
  • Einbaudetails
  • Grundlagen und Definitionen

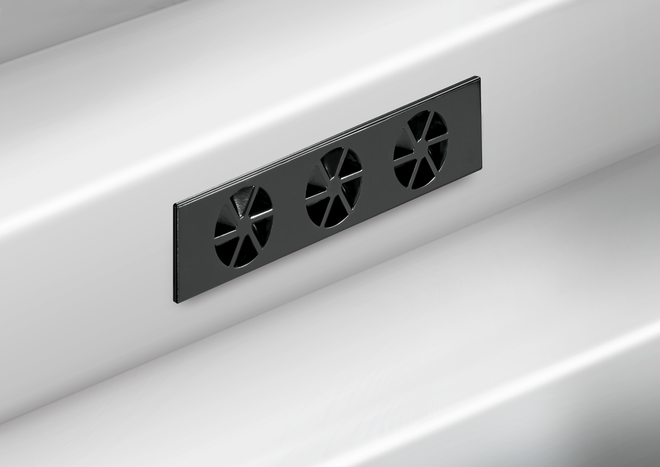

SDRF-1, Einbau in Stufen
00180017_0


00180017_0
00180028_0
Stufeneinbau SDRF-K/1
00182053_0


00182053_0
00182059_0
00189971_0
00182071_0

Einbau und Inbetriebnahme

  • Bündiger Einbau in senkrechte Flächen
  • Einbau mit Schraubbefestigung oder Klemmfederbefestigung


Die Darstellungen sind schematisch und dienen zum besseren Verständnis der Einbaudetails

Definitionen

LWA [dB(A)]

Schallleistungspegel des Strömungsgeräusches, A-bewertet

V [m³/h] und [l/s]

Volumenstrom

Δtz [K]

Zulufttemperaturdifferenz, Zulufttemperatur minus Raumtemperatur

Δpt [Pa]

Gesamtdruckdifferenz

Aeff [m²]

Effektive Luftausströmfläche


Alle Schallleistungspegel basieren auf 1 pW.
