SD | S.A. TROX Belgium/TROX Belgium N.V.

SD-Q-LQ

Für Stufen und nicht begehbare Bereiche von Fußböden

Runde und quadratische Stufendralldurchlässe

Nenngröße 180 mm
Volumenstrombereich 10 – 25 l/s oder 36 – 90 m³/h
Frontdurchlass aus pulverbeschichtetem Stahlblech
Für konstante und variable Volumenströme
Für Doppelböden und Druckböden
Einbau in die Senkrechte von Stufen oder in den nicht begehbaren Bereich von horizontalen oder schrägen Fußböden
Hohe Induktion zum schnellen Abbau der Temperaturdifferenz und der Luftgeschwindigkeit
Niedrige Schallleistung durch optimale Luftführung im Durchlass

Optionale Ausstattung und Zubehör

Sichtseite des Frontdurchlasses in Farben nach RAL Classic
Anschlussstutzen
Traverse

Allgemeine Informationen

Anwendung

Stufendralldurchlässe der Serie SD vorzugsweise als Zuluftdurchlass für Komfortbereiche
Für Zuschauerräume von Theatern, Kinos, Konzertsälen und Auditorien
Zulufteinbringung direkt im Aufenthaltsbereich
Drallförmige Luftführung für Mischlüftung, parallel oder schräg zur Einbaufläche
Effizienter Drall mit hoher Induktion bewirkt schnellen Abbau der Temperaturdifferenz und der Luftgeschwindigkeit (bei Zuluft)
Für konstante und variable Volumenströme
Für Zulufttemperaturdifferenzen von -6 bis +6 K
Für Doppelböden und Druckböden
Einbau in die Senkrechte von Stufen oder in den nicht begehbaren Bereich von horizontalen oder schrägen Fußböden

Besondere Merkmale

Hohe Induktion zum schnellen Abbau der Temperaturdifferenz und Luftgeschwindigkeit
Luftführung parallel oder schräg zur Einbaufläche
Hohe Luftqualität durch Zulufteinbringung direkt im Aufenthaltsbereich
Einbau in Stufen und nicht begehbare Fußbodenflächen

Nenngrößen

Varianten

SD-Q-LQ: Quadratischer Frontdurchlass, quadratische Durchlassansicht
SD-Q-LR: Quadratischer Frontdurchlass, runde Durchlassansicht
SD-R-LR: Runder Frontdurchlass, runde Durchlassansicht

Bauteile und Eigenschaften

Quadratischer oder runder Frontdurchlass mit vier Lamellenfeldern
Frontdurchlass mit feststehenden Lamellen
Schräge Luftführung bei Einbau mit Traverse
Luftführung parallel zur Einbaufläche bei Einbau mit Anschlussstutzen
Mittelschraubenbefestigung mit Zierkappe zur einfachen Montage des Frontdurchlasses

Anbauteile

S: Anschlussstutzen
T: Traverse

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach DIN EN 1506 oder DIN EN 13180

Materialien und Oberflächen

Frontdurchlass aus Stahlblech
Traverse und Anschlussstutzen aus verzinktem Stahlblech
Anschlussstutzen tauchlackiert ähnlich RAL 9005, schwarz
Sichtseite des Frontdurchlasses pulverbeschichtet, RAL 9010, reinweiß
P1: Pulverbeschichtet, Farbton nach RAL Classic

Normen und Richtlinien

Schallleistungspegel des Strömungsgeräusches gemessen nach DIN EN ISO 5135

Instandhaltung

Wartungsarm, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
Überprüfung und Reinigung nach VDI 6022

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Schematische Darstellung

① Frontdurchlass
② Mittelschraubenbefestigung
③ Zierkappe
④ Dichtung
Optional
⑤ Luftanschlussstutzen
⑥ Holzschraube (Drei Stück im Lieferumfang Luftanschlussstutzen)
⑦ Traverse

Stufendralldurchlässe lassen die Zuluft lufttechnischer Anlagen drallförmig in den Raum strömen. Diese Strömung bewirkt eine hohe Induktion von Raumluft und dadurch eine schnelle Reduzierung der Luftgeschwindigkeit und der Temperaturdifferenz zwischen Zuluft und Raumluft. Mit Stufendralldurchlässen wird die Zuluft personenbezogen und direkt in den Aufenthaltsbereich geführt. Das Ergebnis ist eine Mischlüftung für Komfortbereiche mit hoher Luftqualität im Aufenthaltsbereich.

Stufendralldurchlässe der Serie SD haben feststehende Lamellen. Zwei Arten der Luftführung sind durch entsprechende Anbauteile zur Anpassung an örtliche Gegebenheiten möglich. Ein Luftanschlussstutzen bewirkt eine Luftführung parallel zur Einbaufläche und eine Traverse die schräge Luftführung. Die Luftführung wird so gewählt, dass der Fußbereich sitzender Personen nicht direkt angeströmt wird. Sind die Stufendralldurchlässe unmittelbar unter den Sitzplätzen oder in der Stufe zwischen den Sitzplätzen angeordnet, ist die schräge Luftführung empfehlenswert. Bei Anordnung in der Stufe unter den Sitzplätzen ist die Luftführung parallel zur Einbaufläche vorzuziehen. Die Zulufttemperaturdifferenz kann -6 bis +6 K betragen.

Die Schnellauslegung gibt einen guten Überblick über die möglichen Volumenströme und die korrespondierenden Schallleistungspegel und Druckdifferenzen.

SD-Q-LQ-S (Zuluft), Schallleistungspegel und Gesamtdruckdifferenz

NG	qv [l/s]	qv [m³/h]	Δp_t [Pa]	L_WA [dB(A)]
180	10	36	8	<15
	15	54	18	24
	20	72	33	32
	25	90	51	39

SD-Q-LQ-T (Zuluft), Schallleistungspegel und Gesamtdruckdifferenz

NG	qv [l/s]	qv [m³/h]	Δp_t [Pa]	L_WA [dB(A)]
180	10	36	3	<15
	15	54	7	21
	20	72	12	32
	25	90	19	40

SD-Q-LR-S, SD-R-LR-S (Zuluft), Schallleistungspegel und Gesamtdruckdifferenz

NG	qv [l/s]	qv [m³/h]	Δp_t [Pa]	L_WA [dB(A)]
180	10	36	9	<15
	15	54	21	25
	20	72	38	34
	25	90	59	41

SD-Q-LR-T, SD-R-LR-T (Zuluft), Schallleistungspegel und Gesamtdruckdifferenz

NG	qv [l/s]	qv [m³/h]	Δp_t [Pa]	L_WA [dB(A)]
180	10	36	4	<15
	15	54	10	25
	20	72	18	35
	25	90	27	43

Stufendralldurchlässe mit quadratischem oder rundem Frontdurchlass und feststehenden Lamellen für drallförmige Luftführung mit hoher Induktion. Als Zuluftdurchlass für Komfortbereiche. Zum Einbau in die Senkrechte von Stufen oder in den nicht begehbaren Bereich von horizontalen oder schrägen Fußböden.
Einbaufertige Komponente, bestehend aus dem Frontdurchlass mit feststehenden Lamellen, angeordnet in Quadranten.
Mittelschraubenbefestigung des Frontdurchlasses an einer Traverse oder einem Anschlussstutzen, verdeckt durch eine Zierkappe.
Anschlussstutzen, passend für Luftleitungen nach DIN EN 1506 oder DIN EN 13180.
Schallleistungspegel des Strömungsgeräusches gemessen nach DIN EN ISO 5135.

Besondere Merkmale

Hohe Induktion zum schnellen Abbau der Temperaturdifferenz und Luftgeschwindigkeit
Luftführung parallel oder schräg zur Einbaufläche
Hohe Luftqualität durch Zulufteinbringung direkt im Aufenthaltsbereich
Einbau in Stufen und nicht begehbare Fußbodenflächen

Materialien und Oberflächen

Frontdurchlass aus Stahlblech
Traverse und Anschlussstutzen aus verzinktem Stahlblech
Anschlussstutzen tauchlackiert ähnlich RAL 9005, schwarz
Sichtseite des Frontdurchlasses pulverbeschichtet, RAL 9010, reinweiß
P1: Pulverbeschichtet, Farbton nach RAL Classic

Technische Daten

Nenngrößen: 180 mm
Minimaler Volumenstrom: 10 l/s oder 36 m³/h
Maximaler Volumenstrom: 25 l/s oder 90 m³/h
Zulufttemperaturdifferenz: -6 bis +6 K

Auslegungsdaten

qv [m³/h]
Δpt [Pa]

Strömungsgeräusch

LWA [dB(A)]

SD	–	Q	–	LQ	–	S	/	180	/	P1 - RAL 9006
\|		\|		\|		\|		\|		\|
1		2		3		4		5		6

Serie
SD Stufendralldurchlass

2 Bauform
Q Frontdurchlass quadratisch
R Frontdurchlass rund

3 Lochbild
LQ quadratisch (nur mit Bauform Q)
LR rund

4 Befestigung
S mit Luftanschlussstutzen
T mit Traverse

5 Nenngröße [mm]
180

6 Oberfläche Sichtseite
Keine Eintragung: pulverbeschichtet, RAL 9010 (reinweiß)
P1 pulverbeschichtet, RAL-CLASSIC-Farbton angeben

Glanzgrad
RAL 9010 GE 50
RAL 9006 GE 30
Alle anderen RAL-Farben GE 70

Bestellbeispiel: SD-Q-LQ-S/180/P1-RAL9006

Serie	SD
Bauform	Frontdurchlass quadratisch
Lochbild	quadratisch
Befestigung	mit Luftanschlussstutzen
Nenngröße [mm]	180
Oberfläche Sichtseite	pulverbeschichtet, RAL 9006 (weißaluminium)

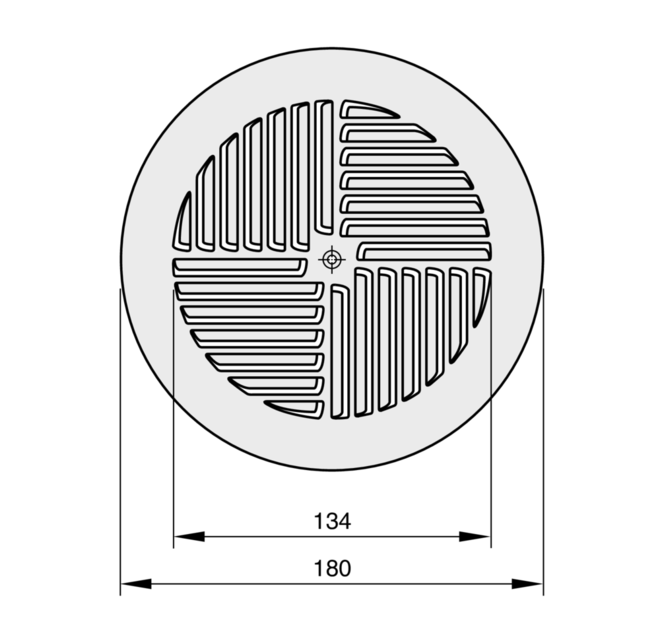

Varianten, Anbauteile, Abmessungen

SD-Q-LQ

SD-Q-L*-S

SD-Q-LQ

Produktdetails

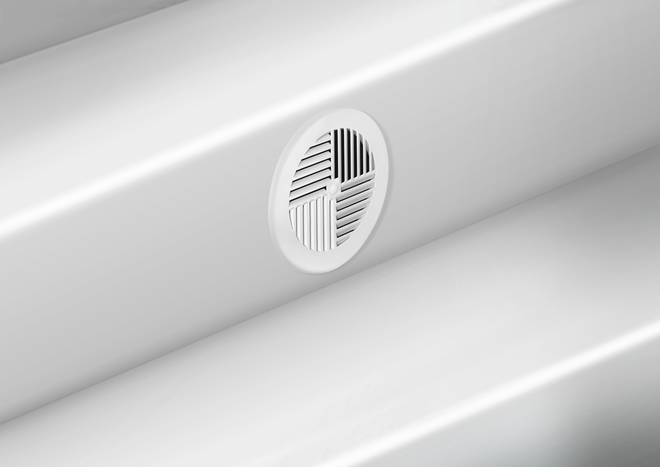

SD-Q-LQ, Einbau in Stufen

Einbau und Inbetriebnahme

Bündiger Einbau in nicht begehbare horizontale, schräge oder senkrechte Flächen
Einbau mit Traverse bewirkt schräge Luftführung
Einbau mit Anschlussstutzen bewirkt parallele Luftführung

Die Darstellungen sind schematisch und dienen zum besseren Verständnis der Einbaudetails
