Silencieux secondaire type TX


00131771_0

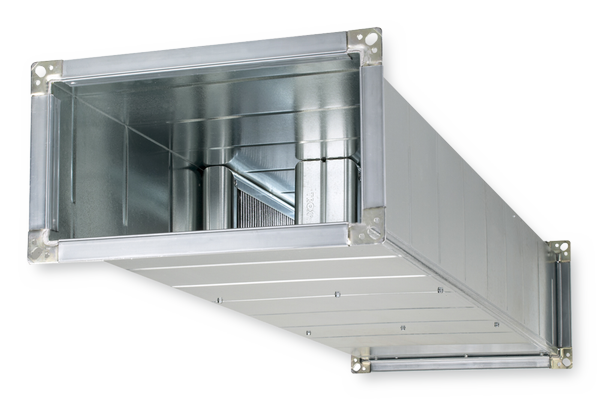

TYPE TX

Pour l'atténuation du bruit du flux d'air des unités terminales types TVJ, TVT ou EN

Silencieux rectangulaires pour l'atténuation du bruit du flux d'air des unités terminales types TVJ, TVT ou EN

  • Le matériau d'absorption est composé de laine minérale non inflammable, avec le label de qualité RAL, biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive UE 97/69/CE
  • La laine minérale est revêtue de tissu en fibres de verre anti-défibrage jusqu'à 20 m/s
  • Atténuation statique mesurée selon la norme ISO 7235
  • Fuite d'air du caisson conforme à la norme EN 15727, classe A

Utilisation

Utilisation

  • Silencieux secondaire de type TX pour réduire le bruit du flux d'air des unités terminales
  • Pour les unités terminales TVJ et TVT et pour les régulateurs mécaniques autonomes EN

Dimensions nominales

  • 43 dimensions nominales de 200 × 100 à 1000 × 1000

Description

Pièces et caractéristiques

  • Caisson
  • Baffles de silencieux sans tôle de résonance

Caractéristiques d'éxécution

  • Silencieux sans tôle de résonance
  • Caisson rectangulaire
  • Raccordement côté local compatible pour profilés de gaine de 30 mm
  • Baffles avec cadres profilés aérodynamiques
  • Baffles avec une épaisseur max. de 100 mm
  • L'agencement et le nombre de baffles dépendent de la dimension nominale
  • 50% de section libre pour l'ensemble des dimensions nominales

Matériaux et finitions

  • Caisson et viroles des baffles en tôle d'acier galvanisé
  • Le matériau absorbant est fait de laine minérale


Laine minérale

  • Conforme EN 13501, classe A1 de réaction au feu, non-inflammable
  • Label de qualité RAL-GZ 388
  • Biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE
  • Revêtue de tissu en fibres de verre pour la protection contre l'usure, et adaptée à toutes les vitesses de débits d'air, jusqu'à 20 m/s
  • Insensible au développement fongique et bactérien

Normes et directives

  • Fuite d'air du caisson conforme à la norme EN 15727, classe A

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure

Information technique

Texte descriptif, Codes de commande

  • Texte descriptif
  • Codes de commande

Silencieux secondaires rectangulaires pour unités terminales VAV pour réduire le bruit du flux d'air, disponibles dans 43 dimensions nominales

Atténuation par insertion d'au moins 9 dB à 250 Hz

Baffles avec cadres profilés aérodynamiques.

Brides de raccordement aux deux extrémités, compatibles pour brides de raccordement de gaines de 30 mm

Fuite d'air du caisson conforme à la norme EN 15727, classe A.

blanche classe 3 et norme US 209E, classe 100.

Matériaux et finitions

  • Caisson et viroles des baffles en tôle d'acier galvanisé
  • Le matériau absorbant est fait de laine minérale


Laine minérale

  • Conforme EN 13501, classe A1 de réaction au feu, non-inflammable
  • Label de qualité RAL-GZ 388
  • Biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE
  • Revêtue de tissu en fibres de verre pour la protection contre l'usure, et adaptée à toutes les vitesses de débits d'air, jusqu'à 20 m/s
  • Insensible au développement fongique et bactérien


Dimensions et poids, Détails du produit

  • Dimensions et poids
  • Détails du produit

Options associées : composants de régulation VARYCONTROL

Variable régulé Interface Vmin -/ Vmax - réglage Capteur de pression différentielle Servomoteur Fabricant








Régulateur Easy


Dynamique



Easy

V



Intégré

Intégré



Régulateur Compact


Dynamique



BC0

V

MP bus


Intégré

Intégré

BF0

V

MP bus


Intégré

Intégré

BL0

V

LonWorks


Intégré

Intégré

BM0

V

Modbus


Intégré

Intégré

BM0-J6

V

Modbus câble de connexion enfichable


Intégré

Intégré

XG0

V



Intégré

Intégré

XB0

V



Intégré

Intégré

LN0

V



Intégré

Intégré

LK0

V

KNX




LY0

V



Intégré

Intégré



Régulateur Compact


Statique



SA0

V



Intégré

Intégré

SC0

Δp



Intégré

Servomoteur à action rapide, intégré



Régulateur Universel


Dynamique



B11

V



Intégré

Servomoteur, couple pour TVT

B13

V



Intégré

Servomoteur

B27

V



Intégré

Servomoteur

B1B

V



Intégré

Servomoteur à ressort de rappel

XC3

V



Intégré

Servomoteur à ressort de rappel



Régulateur Universel


Statique



BP1

V

MP bus


Pièce indépendante

Servomoteur, couple pour TVT

BP3

V

MP bus


Pièce indépendante

Servomoteur

BPB

V

MP bus


Pièce indépendante

Servomoteur à ressort de rappel

BPG

V

MP bus


Pièce indépendante

Servomoteur à action rapide

BB1

V



Pièce indépendante

Servomoteur, couple pour TVT

BB3

V



Pièce indépendante

Servomoteur

BBB

V



Pièce indépendante

Servomoteur à ressort de rappel

XD1

V



Intégré

Servomoteur

XD3

V



Intégré

Servomoteur à ressort de rappel

BR1

Δp

MP bus


100 Pa

Servomoteur, couple pour TVT

BR3

Δp

MP bus


100 Pa

Servomoteur

BRB

Δp

MP bus


100 Pa

Servomoteur à ressort de rappel

BRG

Δp

MP bus


100 Pa

Servomoteur à action rapide

BS1

Δp

MP bus


600 Pa

Servomoteur, couple pour TVT

BS3

Δp

MP bus


600 Pa

Servomoteur

BSB

Δp

MP bus


600 Pa

Servomoteur à ressort de rappel

BSG

Δp

MP bus


600 Pa

Servomoteur à action rapide

BG1

Δp



100 Pa

Servomoteur, couple pour TVT

BG3

Δp



100 Pa

Servomoteur

BGB

Δp



100 Pa

Servomoteur à ressort de rappel

BH1

Δp



600 Pa

Servomoteur, couple pour TVT

BH3

Δp



600 Pa

Servomoteur

BHB

Δp



600 Pa

Servomoteur à ressort de rappel

XE1

Δp



Intégré, 100 Pa

Servomoteur

XE3

Δp



Intégré, 100 Pa

Servomoteur à ressort de rappel

XF1

Δp



Intégré, 600 Pa

Servomoteur

XF3

Δp



Intégré, 600 Pa

Servomoteur à ressort de rappel

Δp



Intégré, 600 Pa

Servomoteur à ressort de rappel

XF3

Δp



Intégré, 600 Pa

Servomoteur à ressort de rappel

Δp



Intégré, 600 Pa

Servomoteur à ressort de rappel

XF3

Δp



Intégré, 600 Pa

Servomoteur à ressort de rappel

Δp



Intégré, 600 Pa

Servomoteur à ressort de rappel

XF3

Δp



Intégré, 600 Pa

Servomoteur à ressort de rappel

Δp



Intégré, 600 Pa

Servomoteur à ressort de rappel

XF3

Δp



Intégré, 600 Pa

Servomoteur à ressort de rappel

Δp



Intégré, 600 Pa

Servomoteur à ressort de rappel

XF3

Δp



Intégré, 600 Pa

Servomoteur à ressort de rappel

Δp



Intégré, 600 Pa

Servomoteur à ressort de rappel

① TROX, ② TROX/Belimo, ③ TROX/Gruner, ④ Sauter, ⑤ Siemens

☒ détail du code de commande, V débit d'air, Δp perte de charge


Détails du montage, Information de base et nomenclature

  • Détails du montage

Montage et mise en service

  • Les profilés de gaines sont compatibles avec les unités terminales TVJ et TVT et avec les régulateurs mécaniques autonomes EN
  • Raccord de la section non-active du silencieux secondaire à l'unité terminale VAV
