00136389_0
SD-Q-LQ


00181921_0

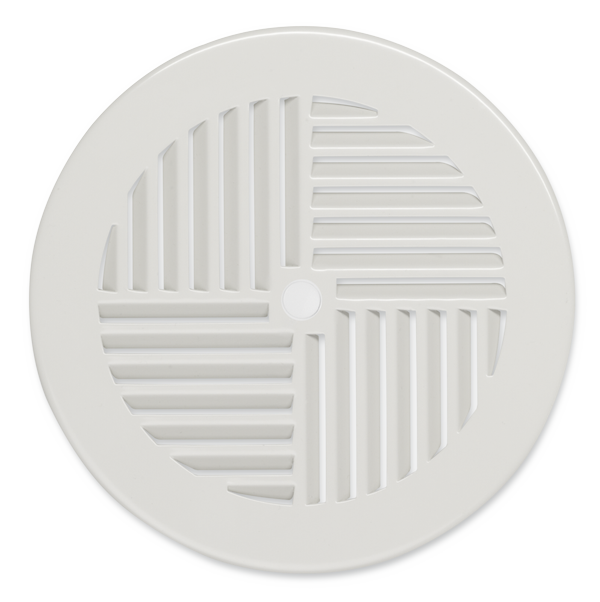

Rond frontrooster


00136389_0
00181921_0

SD

VOOR TREDEN EN NIET BELOOPBARE VLOEREN

Ronde en vierkante tredewervelrooster

  • Nominale grootte 180 mm
  • Luchthoeveelheidsbereik 10 - 25 l/s of 36 - 90 m³/h
  • Frontrooster van poedergecoat plaatstaal
  • Voor constante en variabele luchthoeveelheden
  • Voor dubbele vloeren en plenum
  • Inbouw in de opstand van tredes of in niet beloopbare delen van horizontale of schuine vloeren.
  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
  • Laag geluidvermogen door optimale stroming in het rooster


Optionele uitrusting en toebehoren

  • Zichtzijde van het frontrooster in kleuren volgens RAL Classic
  • Aansluiting
  • Traverse

Toepassing

Toepassing

  • Tredewervelroosters serie SD als toevoerluchtrooster voor comfortzones.
  • Voor zalen in theaters, bioscopen, concertzalen en auditoriums
  • Luchttoevoer direct in de leefzone
  • Wervelvormige luchtinblaas, parallel of schuin ten opzichte van inbouwvlak, voor mengventilatie
  • Efficiënte wervel met hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid (bij toevoer)
  • Voor constante en variabele luchthoeveelheden
  • Voor toevoertemperatuurverschillen van –6 tot +6 K
  • Voor dubbele vloeren en plenum
  • Inbouw in de opstand van tredes of in niet beloopbare delen van horizontale of schuine vloeren.

Speciale kenmerken

  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
  • Luchtinblaas parallel of schuin ten opzichte van inbouwvlak
  • Goede luchtkwaliteit door luchttoevoer direct in de leefzone
  • Inbouw in treden en niet beloopbare vloerdelen

Nominale grootten

  • 180

Toepassing

  • Tredewervelroosters serie SD als toevoerluchtrooster voor comfortzones.
  • Voor zalen in theaters, bioscopen, concertzalen en auditoriums
  • Luchttoevoer direct in de leefzone
  • Wervelvormige luchtinblaas, parallel of schuin ten opzichte van inbouwvlak, voor mengventilatie
  • Efficiënte wervel met hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid (bij toevoer)
  • Voor constante en variabele luchthoeveelheden
  • Voor toevoertemperatuurverschillen van –6 tot +6 K
  • Voor dubbele vloeren en plenum
  • Inbouw in de opstand van tredes of in niet beloopbare delen van horizontale of schuine vloeren.

Speciale kenmerken

  • Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
  • Luchtinblaas parallel of schuin ten opzichte van inbouwvlak
  • Goede luchtkwaliteit door luchttoevoer direct in de leefzone
  • Inbouw in treden en niet beloopbare vloerdelen

Nominale grootten

  • 180

Beschrijving

Uitvoeringen

  • SD-Q-LQ: vierkant frontrooster, vierkante doorlaat
  • SD-Q-LR: vierkant frontrooster, ronde doorlaat
  • SD-R-LR: rond frontrooster, ronde doorlaat

Onderdelen en eigenschappen

  • Vierkant of rond frontrooster met vier lamelvelden
  • Frontrooster met radiaal geplaatste vaste lamellen
  • Schuine inblaas bij inbouw met traverse
  • Luchtinblaas parallel aan inbouwvlak bij inbouw met aansluittuit
  • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Aanbouwdelen

  • S: aansluittuit
  • T: traverse

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

Materialen en afwerking

  • Frontrooster van staalplaat
  • Traverse en aansluittuit van verzinkt staalplaat
  • Aansluittuit gelakt overeenkomstig RAL 9005, zwart
  • Zichtzijde van het frontrooster poedergecoat, RAL 9010, wit
  • P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

  • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022

Uitvoeringen

  • SD-Q-LQ: vierkant frontrooster, vierkante doorlaat
  • SD-Q-LR: vierkant frontrooster, ronde doorlaat
  • SD-R-LR: rond frontrooster, ronde doorlaat

Onderdelen en eigenschappen

  • Vierkant of rond frontrooster met vier lamelvelden
  • Frontrooster met radiaal geplaatste vaste lamellen
  • Schuine inblaas bij inbouw met traverse
  • Luchtinblaas parallel aan inbouwvlak bij inbouw met aansluittuit
  • Middenschroefbevestiging met sierdop voor eenvoudige montage van het frontrooster

Aanbouwdelen

  • S: aansluittuit
  • T: traverse

Constructieve kenmerken

  • Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

Materialen en afwerking

  • Frontrooster van staalplaat
  • Traverse en aansluittuit van verzinkt staalplaat
  • Aansluittuit gelakt overeenkomstig RAL 9005, zwart
  • Zichtzijde van het frontrooster poedergecoat, RAL 9010, wit
  • P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

  • Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

  • Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
  • Testen en reiniging volgens VDI 6022

Downloads

Productinformatie

  • Product Data Sheet SD

    Product Data Sheet 1,9 MB pdf
