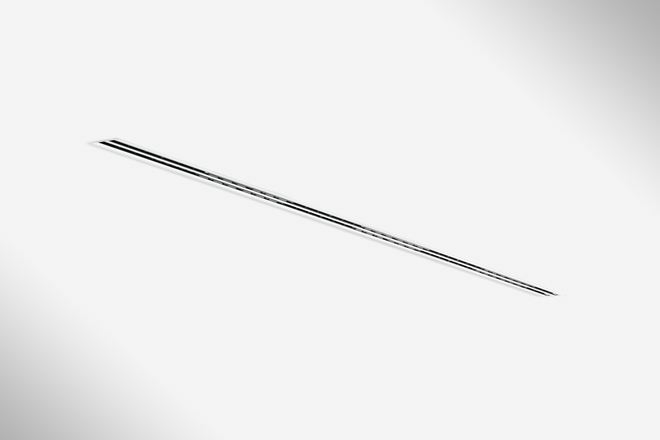

PureLine18

PL18-2/.../B00/P1-RAL 9010, installation in continuous ceilings

Detachable diffuser face fixing

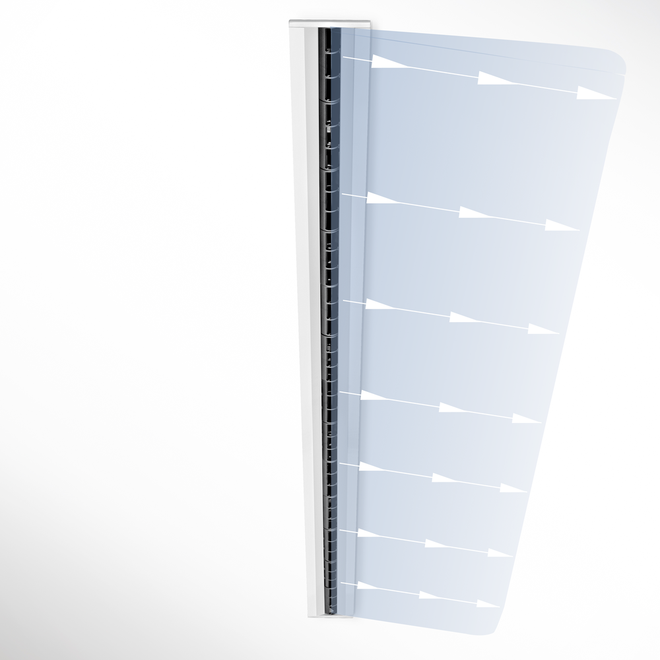

Alternating horizontal air discharge

Spigot with optional damper blade and optional lip seal

PureLine18

SMAL LIJNROOSTER IN MEERDERE UITVOERINGEN EN LUCHTUITBLAASPATRONEN VOOR DIVERSE INBOUWSITUATIES

Lijnroosters in 18 mm (nominale breedte) met verstelbare luchtrichtelementen

Nominale lengte 600 – 2000 mm (lengte luchtrichtelement 100 mm), 1 of 2 spleten
Luchthoeveelheidsbereik 5 – 84 l/s of 17 – 302 m³/h
Afzonderlijke verstelbare luchtrichtelementen voor horizontale, schuine of verticale luchtinblaas in de ruimte
Enkelzijdige of wisselzijdige luchtinblaas voor individuele aanpassing aan de situatie
Gelijkmatige straaluitbreiding reduceert vervuiling door geïnduceerde lucht aan het plafond
Eenduidige, reproduceerbare positionering van de luchtrichtelementen door geïntegreerde vergrendeling

Optionele uitrusting en toebehoren

Strakke uitvoering door behandelde aluminium profielen met anodiseer- of poedercoating
Symmetrische of asymmetrische plaatsing van het frontrooster
Aansluitkast met isolatie
Eindplaten, eindflenzen, eindstukken
Verschillende opties voor luchtrichtelementen in zwart, grijs of wit

Initialize order code

TOEPASSING

Toepassing

Lijnroosters serie Pureline18 als toevoer- of afvoerrooster voor comfortzones
Door het smalle profiel onstaat een bijzonder onopvallend luchtrooster
Inbouw in verlaagde plafonds
Voor ruimten tot ca. 4m hoogte (onderkant plafond)
Voor verlaagde plafonds, ook met weinig tussenruimte, door de geringe hoogte van de aansluitkast
Optisch doorlopende band mogelijk
Door verstelbare luchtrichtelementen voor horizontale, schuine of verticale luchtinblaas
Mengventilatie met enkelzijdige of wisselzijdige luchtinblaas op locatie aanpasbaar aan de situatie
Hoge inductie voor snelle afbouw van de temperatuurverschil en luchtsnelheid (bij toevoer)
Voor constante en variabele luchthoeveelheden
Voor toevoertemperatuurverschillen van -10 tot 10 K

Speciale kenmerken

Gelijkmatige straaluitbreiding reduceert vervuiling door geïnduceerde lucht aan het plafond
Horizontale, schuine of verticale luchtinblaas door handmatig verstelbare luchrichtelementen
Behaalgijke en comfortabel klimaat door hoge inductie resp. snelle afbouw van temperatuurverschillen en luchtsnelheden
Hoogwaardige uitvoering door behandelde aluminium profielen met anodiseer (E6-C-0, naturel) of poedercoating volgens RAL Classic
Frontrooster geoptimaliseerd voor maximale luchthoeveelheid bij laag geluidvermogen
Optisch doorlopende band mogelijk

Nominale grootten

LN: 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000 mm
Frontprofiel is in tussenlengtes leverbaar

BESCHRIJVING

Uitvoeringen

PL18-*: 1 of 2 spleten
PL18-*-DF: Alleen frontprofiel met klemveren
PL18-*-DS: Frontprofiel met B00-profiel en schroefbevestiging
PL18-*-PB: Alleen aansluitkast voor schroefbevestiging
PL18-*-PF: Combinatie van frontprofiel en aansluitkast met vaste verbinding
PL18-*-SF: Combinatie van frontprofiel en aansluitkast met demontabele schroefbevestiging
PL18-*-CS: Hoekstuk

Positie aansluitkast op het frontprofiel

In het midden
Aansluitkast links (LE)
Aansluitkast rechts (RI)

Uitvoering aansluitkast

Symmetrische aansluitkast met horizontale aansluiting (HS)
Symmetrische aansluitkast met verticale aansluiting (VS)
Asymmetrische aansluitkast met horizontale aansluiting (HA)

Uitvoering

Oppervlak frontprofiel

Geanodiseerd, E6-C-0, naturel
P1: Gepoedercoat RAL 9010, wit, glansgraad 50%
P1: Gepoedercoat RAL 9006, wit, aluminium, glansgraad 30%
P1: Gepoedercoat in nader te bepalen RAL CLASSIC kleur, glansgraad 70%

Aanbouwdelen

D: Inregelklep
LS: Lipafdichting
L: Inwendig geïsoleerd
EP: Twee eindplaten
EA: Twee eindflenzen

Bij afzonderlijke roosters worden eindplaten resp. eindflenzen in de fabriek gemonteerd

Toebehoren

EP: Twee eindplaten
EA: Twee eindflenzen

Bij roosters die als band geplaatst worden moeten de eindplaten resp. eindflenzen apart besteld worden en op locatie gemonteerd worden.

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
4 ophangpunten voor montage (door anderen)
Handmatig verstelbare luchtrichtelementen met blokkering voor instelling van de luchtblaasrichting
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)
Frontprofiel in mm-stappen tussen 600 en 2000 mm leverbaar
Aansluitkast alleen in nominale lengten leverbaar

Materialen en afwerking

Frontrooster van aluminium profielen
Luchtrichtelementen van kunststof ABS, volgens UL 94, V-0, vlamwerend
Aansluitkast van verzinkt staalplaat
Eindflenzen van aluminium
Lipafdichting van rubber
Isolatie van minerale wol en vinylschuim
Frontrooster naturel geanodiseerd, E6-C-0
P1: Gepoedercoat, kleur volgens RAL CLASSIC
Luchtrichtelementen overeenkomstig RAL 9005, zwart
G: Luchtrichtelementen overeenkomstig RAL 9006, grijs
W: Luchtrichtelementen overeenkomstig RAL 9010, wit

Mineraalwol

Mineraalwol op de luchtvoerende vlakken afgedekt met glasvezeldoek, erosievast tot 20 m/s
Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
RAL keurmerk RAL-GZ 388
Hygiënisch onschadelijk door biologisch afbreekbaarheid volgens TRGS 905 (Technical Rules for Hazardous Substances) en EU-richtlijn 97/69/EC
Ongevoelig voor schimmel- en bacteriegroei

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Testen en reinigen volgens VDI 6022



Technische informatie

FUNCTIE, TECHNISCHE GEGEVENS, SNELSELECTIE, BESTEKOMSCHRIJVING, BESTELSLEUTEL

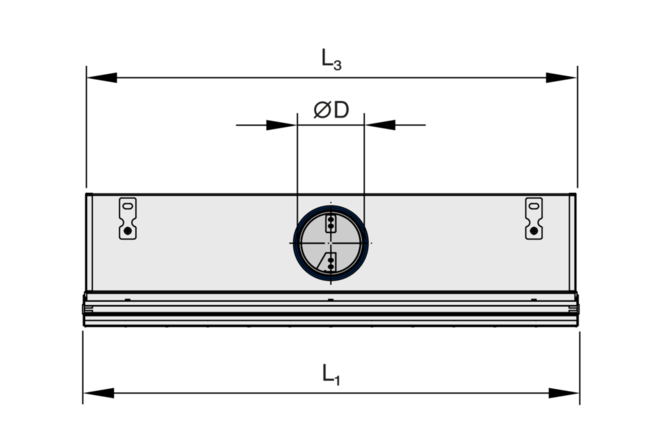

Schematic illustration of PL18-*-SF

① Diffuser face, 1 slot or 2 slots
② Adjustable air control element
③ Screw fixing
⑥ Neck
⑦ Plenum box
⑧ Suspension lug
⑨ Spigot
Optional
④ End plate
⑤ End angle
⑩ Lip seal
⑪ Damper blade for volume flow rate balancing

Functiebeschrijving

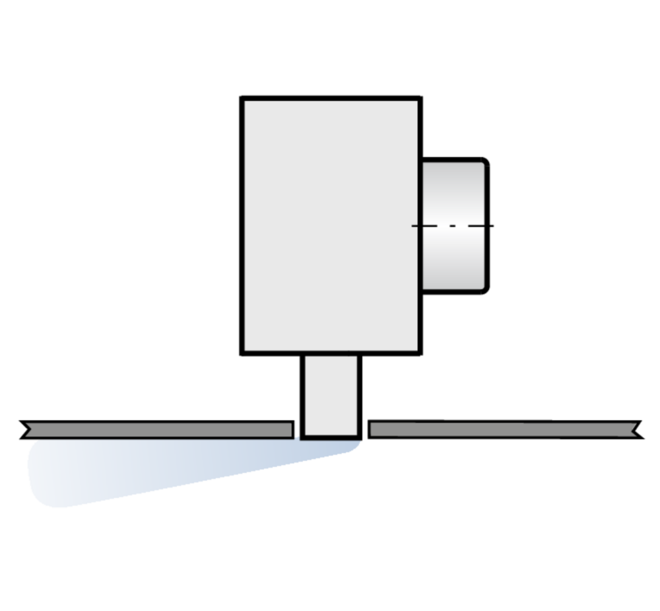

Lijnroosters blazen de lucht horizontaal, schuin of verticaal in de ruimte

Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoer- en ruimtelucht

Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling van de leefzone

Lijnroosters type PureLine18 hebben ingestelde (reeds in fabriek) en handmatig verstelbare luchtrichtelementen

Verschilende uitblaasrichtingen maken aanpassing aan de plaatselijke situatie mogelijk.

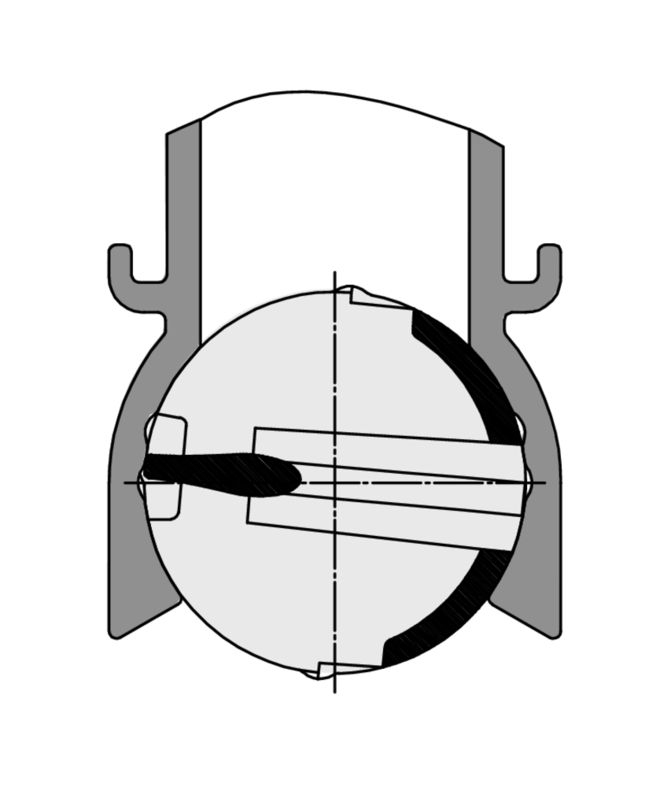

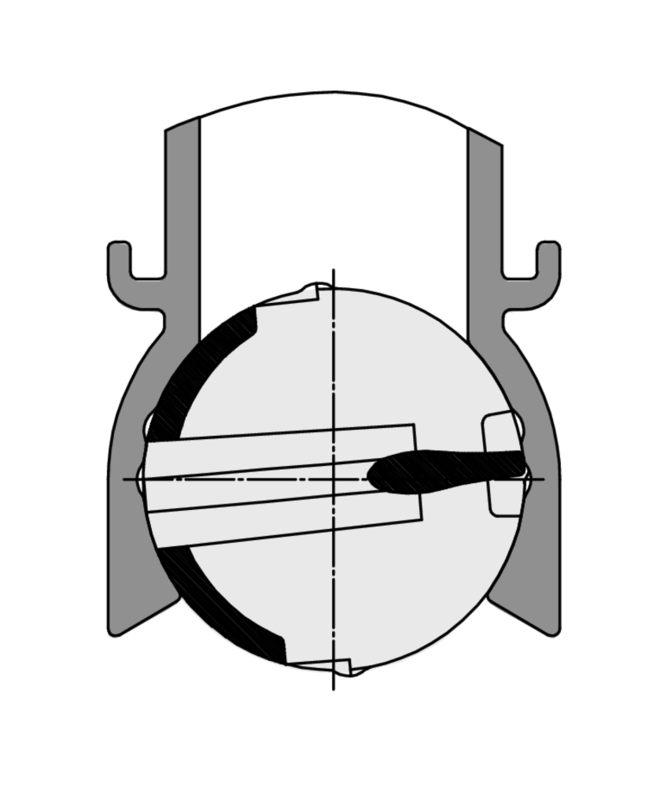

Horizontale uitblaas met éénzijdige of wisselzijdige stroming.

Verwarming met verticale inblaas is mogelijk evenals schuine luchtinblaas.

Het toevoertemperatuurverschil kan –10 tot +10 K zijn.

Een inregelklep (optioneel) vereenvoudigt het inregelen van de luchthoeveelheid

Voor eenheid in vormgeving kan de serie PureLine18 ook als afvoerrooster toegepast worden

Nominale lengten	600 – 2000 mm, in stappen van 100 mm
Aantal spleten	1 of 2
Minimale luchthoeveelheid, bij∆tz = –10 K	5 l/s of 17 m³/h
Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A)	84 l/s of 302 m³/h
Toevoerluchttemperatuurverschil	–10 tot +10 K

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

Tot 1500 mm geldt de snelselectie met één aansluiting, vanaf 1600 mm worden twee aansluitingen toegepast.

PL18-1, luchttoevoer, horizontale, wisselzijdige uitblaas, geluidvermogen en totaal drukverlies

Nominale lengte			Klepstand
Nominale lengte			0°				45°				90°
Nominale lengte			D = 78		D = 98		D = 78		D = 98		D = 78		D = 98
Nominale lengte			Δpt	LWA	Δpt	LWA	Δpt	LWA	Δpt	LWA	Δpt	LWA	Δpt	LWA
Nominale lengte	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
600	5	17	4	<15	3	<15	5	<15	4	<15	8	<15	5	<15
600	10	38	15	29	14	26	21	29	16	26	35	29	22	26
600	16	58	34	40	31	38	49	41	37	38	81	41	50	38
600	22	78	62	49	57	46	88	49	67	46	148	49	91	46
700	6	20	4	<15	3	<15	6	<15	4	<15	10	<15	6	<15
700	12	42	14	29	13	26	22	29	16	26	39	30	23	27
700	18	63	32	40	28	38	49	41	35	38	89	41	51	38
700	24	85	57	48	51	46	88	49	63	46	159	49	91	46
800	6	23	4	<15	3	<15	6	<15	4	<15	12	<15	7	<15
800	13	46	14	29	12	27	23	30	16	27	44	30	24	27
800	19	69	31	40	27	38	51	41	35	38	98	41	54	38
800	26	92	54	48	47	46	91	49	61	46	173	49	94	46
900	7	26	4	<15	4	<15	7	<15	5	<15	14	<15	7	<15
900	14	50	14	30	12	27	25	30	16	27	50	31	26	28
900	21	75	30	41	25	38	54	41	35	38	109	41	57	38
900	28	99	52	48	44	46	95	49	61	46	190	49	99	46
1000	8	29	4	<15	4	<15	8	<15	5	<15	16	<15	8	<15
1000	15	54	14	30	11	27	27	30	17	28	56	31	28	28
1000	22	80	29	41	24	38	57	41	35	38	119	41	60	38
1000	29	105	51	48	41	45	99	49	60	46	206	49	104	46
1100	9	32	5	<15	4	<15	9	<15	6	<15	19	<15	10	<15
1100	16	58	14	30	11	28	29	31	17	28	62	31	30	28
1100	24	85	29	41	23	38	60	41	36	38	130	42	64	38
1100	31	111	50	48	39	45	104	49	61	46	224	49	109	46
1200	10	35	5	<15	4	<15	10	15	6	<15	22	16	11	<15
1200	17	62	14	31	11	28	31	31	18	28	69	32	33	29
1200	25	90	29	41	23	38	64	41	37	38	143	42	68	39
1200	33	117	50	48	38	45	109	49	62	46	243	49	115	46
1300	11	38	5	16	4	<15	11	16	6	<15	25	17	12	<15
1300	18	66	15	31	11	28	34	32	19	29	77	32	36	29
1300	26	95	30	41	22	38	69	41	38	38	156	42	73	39
1300	34	123	50	48	37	45	116	49	64	46	263	49	123	46
1400	11	41	6	16	4	<15	13	17	7	<15	29	17	13	<15
1400	19	70	15	31	11	28	36	32	20	29	84	32	39	29
1400	27	99	30	41	22	38	73	41	39	38	168	42	77	39
1400	36	128	50	48	36	45	121	49	65	46	281	49	129	46
1500	12	44	6	17	4	<15	14	18	8	<15	33	18	15	15
1500	20	74	16	32	11	29	40	32	21	29	93	33	42	30
1500	29	104	31	41	22	38	78	42	41	39	183	42	83	39
1500	37	134	51	48	36	45	129	49	67	46	304	49	137	46
1600	13	47	4	<15	3	<15	6	<15	4	<15	12	<15	7	<15
1600	24	86	12	30	11	28	20	31	14	28	38	31	21	28
1600	35	125	25	41	22	38	42	41	29	38	80	41	44	39
1600	46	164	43	48	37	46	72	49	49	46	138	49	75	46
1700	14	49	4	<15	3	<15	7	<15	5	<15	13	<15	7	<15
1700	25	90	12	31	10	28	21	31	14	28	40	31	22	28
1700	36	130	25	41	21	38	43	41	28	38	84	42	45	39
1700	47	170	42	48	36	46	74	49	48	46	144	49	77	46
1800	15	52	4	<15	4	<15	7	15	5	<15	14	16	7	<15
1800	26	94	12	31	10	28	22	31	14	28	43	32	23	29
1800	37	135	25	41	21	38	44	41	29	38	89	42	46	39
1800	49	176	41	48	35	46	75	49	48	46	151	49	79	46
1900	15	55	4	15	4	<15	8	16	5	<15	15	16	8	<15
1900	27	98	12	31	10	28	22	31	14	29	46	32	24	29
1900	39	140	24	41	20	38	46	41	29	38	93	42	48	39
1900	51	182	41	48	34	46	77	49	48	46	158	49	81	46
2000	16	58	4	16	4	<15	8	16	5	<15	16	17	8	<15
2000	28	101	12	31	10	28	23	32	14	29	48	32	24	29
2000	40	144	24	41	20	38	47	41	29	38	97	42	49	39
2000	52	187	40	48	33	45	78	49	48	46	164	49	82	46

PL18-2,luchttoevoer, horizontale, wisselzijdige uitblaas, geluidvermogen en totaal drukverlies

Nominale lengte			Klepstand
Nominale lengte			0°				45°				90°
Nominale lengte			D = 98		D = 123		D = 98		D = 123		D = 98		D = 123
Nominale lengte			Δpt	LWA	Δpt	LWA	Δpt	LWA	Δpt	LWA	Δpt	LWA	Δpt	LWA
Nominale lengte	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
600	10	35	4	<15	4	<15	6	<15	4	<15	11	<15	6	<15
600	19	67	13	28	11	26	21	29	15	26	37	30	21	27
600	27	98	28	39	24	36	46	40	31	37	81	41	46	38
600	36	130	49	47	42	44	79	48	54	45	141	49	79	45
700	11	41	4	<15	4	<15	7	<15	5	<15	13	<15	7	<15
700	21	74	13	29	11	26	23	30	15	27	43	31	23	27
700	30	108	27	39	22	36	48	40	31	37	90	41	48	38
700	39	141	46	47	38	44	82	48	52	44	155	49	82	45
800	13	47	5	<15	4	<15	9	<15	5	<15	16	16	9	<15
800	23	81	13	29	11	26	25	31	15	27	49	32	25	28
800	32	116	26	39	21	36	51	40	31	37	100	42	51	38
800	42	151	44	47	35	43	85	48	51	44	169	49	85	45
900	15	52	5	15	4	<15	10	16	6	<15	20	18	10	<15
900	25	89	14	30	10	27	28	31	16	27	56	32	28	28
900	35	125	26	39	20	36	54	41	31	37	111	42	54	38
900	45	161	44	46	33	43	90	48	52	44	185	49	90	45
1000	16	58	6	16	4	<15	12	18	7	<15	24	19	12	15
1000	27	95	14	30	10	27	30	32	17	28	64	33	30	29
1000	37	133	27	39	19	36	58	41	32	37	123	42	58	38
1000	47	170	43	46	31	43	95	48	52	44	201	49	95	45
1100	18	64	6	18	4	<15	13	19	7	15	28	20	13	16
1100	28	102	14	31	10	27	33	32	18	28	71	34	33	29
1100	39	140	27	39	19	36	62	41	33	37	134	42	62	38
1100	49	178	43	46	30	43	100	48	53	44	216	49	100	45
1200	19	70	7	19	5	15	15	20	8	16	33	22	15	18
1200	30	109	15	31	10	28	36	33	19	29	79	34	36	30
1200	41	147	27	40	18	36	66	41	34	37	146	43	66	38
1200	52	186	43	46	29	43	105	48	54	44	232	49	105	45
1300	21	76	7	20	5	16	17	21	9	17	38	23	17	19
1300	32	115	16	31	10	28	40	33	20	29	88	35	39	30
1300	43	155	28	40	18	36	71	41	36	37	158	43	71	39
1300	54	194	44	46	29	43	112	48	56	44	249	49	111	45
1400	23	81	8	21	5	17	20	22	10	18	44	24	20	20
1400	34	121	17	32	11	28	43	33	21	30	97	35	43	31
1400	45	161	29	40	18	36	75	41	37	37	170	43	75	39
1400	56	201	45	46	28	42	117	48	57	44	265	49	117	45
1500	24	87	8	22	5	18	22	23	11	19	50	25	22	21
1500	35	128	17	32	11	29	47	34	22	30	106	35	46	31
1500	47	168	30	40	18	36	80	42	39	38	183	43	80	39
1500	58	208	46	46	28	42	123	48	59	44	281	49	123	45
1600	26	93	5	17	4	<15	9	18	5	<15	16	19	9	15
1600	42	152	12	31	9	28	22	32	13	28	43	33	22	29
1600	59	211	22	40	17	37	42	41	25	37	83	42	42	38
1600	75	270	36	47	28	44	68	48	41	44	135	49	68	45
1700	27	99	5	18	4	<15	9	19	6	15	18	20	9	16
1700	44	159	12	31	9	28	23	32	14	28	46	33	23	29
1700	61	218	22	40	17	37	43	41	25	37	87	42	43	38
1700	77	278	35	46	27	43	70	48	41	44	140	49	69	45
1800	29	105	5	18	4	15	10	20	6	16	20	21	10	17
1800	46	165	12	31	9	28	24	32	14	29	49	34	24	30
1800	63	226	22	40	17	37	45	41	26	37	92	42	45	38
1800	80	287	35	46	26	43	72	48	41	44	147	49	72	45
1900	31	111	5	19	4	16	11	20	6	17	22	22	11	18
1900	48	172	12	31	9	28	25	33	14	29	52	34	25	30
1900	65	234	22	40	16	37	46	41	26	38	96	43	46	39
1900	82	295	35	46	26	43	74	48	41	44	153	49	73	45
2000	32	116	6	20	4	16	12	21	7	17	24	22	12	18
2000	50	178	12	32	9	28	26	33	15	29	56	34	26	30
2000	67	240	22	40	16	37	48	41	26	38	100	43	48	39
2000	84	302	34	46	25	43	75	48	41	44	159	49	75	45

Lijnrooster serie PL18 met afzonderlijk, handmatig verstelbare luchtrichtelementen en 1 of 2 spleten.

Luchtuitblaas naar keuze horizontaal wisselzijdig, schuin wisselzijdig, verticaal, horizontaal enkelzijdig links of horizontaal enkelzijdig rechts.

De lijnroosters kunnen voor toe- of afvoerlucht worden toegepast en worden ingebouwd in verlaagde plafonds. Gereed voor montage, opgebouwd uit frontprofiel met naar keuze, zwarte, grijze of witte luchtrichtelementen.

Uitvoeringen met aansluitkasten kunnen naar keuze 1 of 2 aansluitingen hebben, waarbij de aansluiting bij de symmetrische aansluitkast horizontaal of verticaal geplaatst kan zijn, bij de asymmetrische aansluitkast is de aansluiting horizontaal.

De aansluitkasten hebben 4 ophangpunten voor montage.

De verbinding tussen frontrooster en aansluitkast kan als vaste of demontabele verbinding worden uitgevoerd.

De aansluittuiten passen op ronde luchtkanalen volgens EN 1506 of EN 13180. Geluidvermogen van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Gelijkmatige straaluitbreiding reduceert vervuiling door geïnduceerde lucht aan het plafond
Horizontale, schuine of verticale luchtinblaas door handmatig verstelbare luchtrichtelementen
Behaaglijk en comfortabel klimaat door hoge inductie resp. snelle afbouw van temperatuurverschillen en luchtsnelheden
Hoogwaardie uitvoering door behandelde aluminium profielen met anodiseer (E6-C-0, naturel) of poedercoating volgens RAL Classic
Frontrooster geoptimaliseerd voor maximale luchthoeveelheid bij laag geluidvermogen
Optisch doorlopende band mogelijk

Materialen en afwerking

Frontrooster van aluminium profielen
Luchtrichtelementen van kunststof ABS, volgens UL 94, V-0, vlamwerend
Aansluitkast van verzinkt staalplaat
Eindflenzen van aluminium
Lipafdichting van rubber
Isolatie van minerale wol en vinylschuim
Frontrooster naturel geanodiseerd, E6-C-0
P1: Gepoedercoat, kleur volgens RAL CLASSIC
Luchtrichtelementen overeenkomstig RAL 9005, zwart
G: Luchtrichtelementen overeenkomstig RAL 9006, grijs
W: Luchtrichtelementen overeenkomstig RAL 9010, wit

Mineraal wol

Mineraalwol op de luchtvoerende vlakken afgedekt met glasvezeldoek, erosievast tot 20 m/s
Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
RAL keurmerk RAL-GZ 388
Hygiënisch onschadelijk door biologische afbreekbaarheid volgens TRGS 905 en EU-richtlijn 97/69/EC
Ongevoelig voor schimmel- en bacteriegroei

Uitvoering

Oppervlak frontprofiel

Geanodiseerd, E6-C-0, naturel
P1: Gepoedercoat RAL 9010, wit, glansgraad 50%
P1: Gepoedercoat RAL 9006, wit aluminium, glansgraad 30%
P1: Gepoedercoat in nader te bepalen RAL CLASSIC kleur, glansgraad 70%

Technische gegevens

Nominale lengten: 600 – 2000 mm, in stappen van 100 mm
Aantal spleten: 1 of 2
Minimale luchthoeveelheid, bij ∆tz = –10 K: 5 l/s of 17 m³/h
Maximale luchthoeveelheid, bij LWA ≅ 50 dB(A): 84 l/s of 302 m³/h
Toevoerluchttemperatuurverschil: –10 tot +10 K

Selectiegegevens

 _______________________ [m³/h]
Δpt _______________________ [Pa]

Stromingsgeluid

LWA _______________________ [dB(A)]

Deze bestekomschrijving beschrijft de algemene eigenschappen van het product. Teksten voor varianten genereert het selectieprogramma Easy Product Finder.

1 Type
PureLine18 Slot diffuser

2 Number of slots
11 slot
2 2 slots

3 System
SSupply air
EExtract air

4 Variant
DFDiffuser face with extended border (B00) and spring clip
DSDiffuser face with extended border (B00) and fixing screws

Plenum box
PB Plenum box only
PF Diffuser face fixed to the plenum box, non-detachable
SF Diffuser face fixed to the plenum box, detachable (only with B00)

5 Plenum box variant
HS Symmetric position of plenum box, side entry spigot
VS Symmetric position of plenum box, top entry spigot
HA Asymmetric position of plenum box, side entry spigot

 Nominal size [mm]
Diffuser face x Plenum box x Spigot diameter
Nominal size L_N
600
700
800
900
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000

Plenum box L_N
600
700
800
900
                                                                                                                                                                                                                                                              1000
                                                                                                                                                                                                                                                              1100
                                                                                                                                                                                                                                                              1200
                                                                                                                                                                                                                                                              1300
                                                                                                                                                                                                                                                              1400
                                                                                                                                                                                                                                                              1500
                                                                                                                                                                                                                                                              1600
                                                                                                                                                                                                                                                              1700
                                                                                                                                                                                                                                                              1800
                                                                                                                                                                                                                                                              1900
                                                                                                                                                                                                                                                              2000

                                                                                    Spigot diameter ØD
                                                                                                                                                                                                                                                              78                                                                                            With 1 slot
                                                                                                                                                                                                                                                              98                                                                                            With 1 or 2 slots
                                                                                                                                                                                                                                                              123                                                                                            With 2 slots

                                                                              No. of spigots
                                                                                                                                                                  1       1 spigot
                                                                                                                                                                  2       2 spigot

                                                                              Damper blade for volume flow rate balancing
                                                                                    No entry: none
                                                                                                                                                                  D       With damper blade

                                                                              Lip seal
                                                                                    No entry: none
                                                                                                                                                                  LS       With lip seal

                                                                              Plenum box lining
                                                                                    No entry: none
                                                                                                                                                                  L       With

                                                                              Position of plenum box
                                                                                    No entry: centre
                                                                                                                                                                  LE       Left side
                                                                                                                                                                  RI       Right side

                                                                              Air pattern (100 mm air control element)
                                                                                    No entry: alternating horizontal
                                                                                                                                                                  AS       Alternating angled
                                                                                                                                                                  HL       Horizontal left
HR Horizontal right
V Vertical

 Extended border
No entry: none
B00 With (B00)

 End pieces
No entry: none
EP End plate
EA End angle

 Surface
No entry: anodised, E6-C-0, natural colour
P1 Powder-coated, specify RAL CLASSIC colour

 Colour of air control elements
No entry: similar to RAL 9005, black
W &Similar to RAL 9010, white
Similar to RAL 9006, grey

Bestelvoorbeeld: PL18-1-S-PF-HS/1200x1200x98/1

Aantal spleten	1
Installatie	Toevoer
Uitvoering	Vaste verbinding tussen aansluitkast en frontprofiel
Aansluitkast	Symmetrische aansluitkast met horizontale aansluiting
Nominale grootte	Frontprofiel 1200 mm, aansluitkast 1200 mm, aansluitdiameter 98 mm
Aantal aansluitingen	1
Inregelklep	Zonder
Lipafdichting	Zonder
Isolatie	Zonder
Positie aansluitkast	Midden
Instelling uitblaasrichting	Wisselzijdig horizontaal
Randverbreding	Zonder
Eindafsluiting	Zonder
Oppervlak	Naturel geanodiseerd, E6-C-0
Kleur luchtrichtelementen	Zwart

Bestelvoorbeeld: PL18-2-S-SF-HS/1200x1000x123/2-D-LS-L-LE/AS/B00/EA/P1-RAL 9010/W

Aantal spleten	2
Installatie	Toevoer
Uitvoering	Met demontabele verbinding tussen aansluitkast en frontprofiel
Aansluitkast	Symmetrische aansluitkast met horizontale aansluiting
Nominale grootte	Frontrooster 1200 mm, aansluitkast 1000 mm, diameter aansluiting 123 mm
Aantal aansluitingen	2
Inregelklep	Met
Lipafdichting	Met
Isolatie	Met
Positie aansluitkast	Links
Instelling uitblaasrichting	Wisselzijdig schuin
Randverbreding	Met
Eindafsluiting	Met eindflens
Oppervlak	Gepoedercoat RAL 9010, wit, glansgraad ca. 50%
Kleur luchtrichtelementen	Wit

Bestelvoorbeeld: PL18-2-S-DF/1200/V/B00/EP/P1-RAL 9006/G

Aantal spleten	2
Installatie	Toevoer
Uitvoering	Frontprofiel met randverbreding en klemveren
Aansluitkast	Geen aansluitkast
Nominale grootte	Frontprofiel 1200 mm
Aantal aansluitingen	Zonder
Inregelklep	Zonder
Lipafdichting	Zonder
Isolatie	Zonder
Positie aansluitkast	Geen aansluitkast
Instelling uitblaasrichting	Verticaal
Randverbreding	Met randverbreding
Eindafsluiting	Met eindplaat
Oppervlak	Gepoedercoat RAL 9006, wit, aluminium, glansgraad ca. 30%
Kleur luchtrichtelementen	Grijs

Bestelvoorbeeld: PL18-2- -CS/150x300x90/B00/RAL 9016

Aantal spleten	2
Uitvoering	Hoekstuk
Afmetingen	Maat E: 150 mm; Maat F: 300 mm; hoek 90°
Randverbreding	Met B00-profiel
Oppervlak	P1: Gepoedercoat RAL 9016, wit, glansgraad ca. 70%

Uitvoeringen, Afmetingen en gewichten

Asymmetrically positioned plenum box

End angles on both ends

Nominale lengte

Nominale lengte	L₁
Nominale lengte	mm
600	600
700	700
800	800
900	900
1000	1000
1100	1100
1200	1200
1300	1300
1400	1400
1500	1500
1600	1600
1700	1700
1800	1800
1900	1900
2000	2000

Uitvoering

Uitvoering	Met randverbreding
Uitvoering	P
Uitvoering	mm
PL18-1	38
PL18-2	55

Afmetingen [mm]

Nominale lengte	L₁	L₃
600	600	595
700	700	695
800	800	795
900	900	895
1000	1000	995
1100	1100	1095
1200	1200	1195
1300	1300	1295
1400	1400	1395
1500	1500	1495
1600	1600	1595
1700	1700	1695
1800	1800	1795
1900	1900	1895
2000	2000	1995

Uitvoering

Uitvoering	M	P	O		∅D
Uitvoering	M	B00	PF-HA	SF-HA	∅D
PL18-1-HS / HA	18	38	84	80	78/98
PL18-2-HS / HA	35	55	67	63	98/123
PL18-1-VS	18	38			78/98
PL18-2-VS	35	55			98/123

Uitvoering

Uitvoering	∅D	C
PL18-1	78	42
PL18-1	98	50
PL18-2	98	50
PL18-2	123	48

Gewicht

Uitvoering aansluitkast	Uitvoering	kg/m
Frontprofiel	PL18-1	0.5
Frontprofiel	PL18-2	0.8
Aansluitkast HS/HA	PL18-1	3.4
Aansluitkast HS/HA	PL18-2	3.4
Aansluitkast VS	PL18-1	2.9
Aansluitkast VS	PL18-2	2.8

Totaal gewicht = gewicht profiel + gewicht aansluitkast

Uitvoering

Uitvoering	Zonder randverbreding	Met randverbreding
Uitvoering	P
Uitvoering	mm
PL18-1	18	38
PL18-2	35	55

	E	F	W
Min. invoerwaarde	100	100	45°
Max. invoerwaarde	300	300	175°

Uitvoering

Uitvoering	Zonder randverbreding	Met randverbreding
Uitvoering	P
Uitvoering	mm
PL18-1	18	38
PL18-2	35	55

Inbouwvoorbeelden, Inbouwdetails, Inbedrijfname, Kenmerken en definities

PL18-1/.../B00, installation in continuous ceilings

Anodised, E6-C-0, natural colour

PL plenum box, positioned on the left, in the centre, on the right

Inbouw en inbedrijfname

Voor ruimten tot ca. 4m hoogte (onderkant plafond)
Inbouw in plafond
Horizontale of verticale luchtaansluiting
Als (L₃+ 5) < L1 is, kan de aansluitkast in het midden, links of rechts geplaatst worden
Voor plaatsing in band frontrooster met koppelstiften en verbindingsstrips met elkaar verbinden
Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling
Geschikt bevestigingsmateriaal voor montage van het lijnrooster door derden

Schematische weergave ter verduidelijking van het inbouwdetail

Volume flow rate balancing 00261789_0

Flyt luftreguleringselementet i nærheden af studsene på en sådan måde, at det er muligt at indsætte en skruetrækker

Inregelen

Als er meerdere lijnroosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.

Lijnroosters met aansluitkasten en inregelklep (variant -M): De inregelklep kan ook bij gemonteerd rooster bediend worden

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

L₁ [mm]

Lengte van het frontrooster

L₃ [mm]

Lengte van de aansluitkast

B₃ [mm]

Breedte van de aansluitkast

H₄ [mm]

Hoogte van de aansluitkast, exclusief de nek

C [mm]

Lengte van de aansluittuit

M [mm]

Breedte van het frontrooster

O [mm]

Afstand tussen het uiteinde van het frontrooster en de het uiteinde van de aansluitkast

E [mm]

Hoekstuk, lengte

F [mm]

Hoekstuk, lengte

W [°]

Hoekstuk, hoek

Definities

LWA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd

 [m³/h] and [l/s]

Luchthoeveelheid

Δtz [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δpt [Pa]

Totaal drukverlies

Aeff [m²]

Effectief uitblaasoppervlak

Alle geluidvermogens zijn gebaseerd op 1 pW.

Downloads

Productinformatie

Product data sheet PURELINE18

PURELINE18_PD_2022_12_22_DE_en Product data sheet 1,6 MB pdf
Product data sheet PURELINE18

PURELINE18_PD_2024_01_22_DE_nl Product Data Sheet 1,6 MB pdf
Type PureLine18

Product Data Sheet 3,6 MB pdf

Certificaten

Non-CE Manufacturer's statement PURELINE18

PL18_NotCE_2022_02_08_14_37_50_DE_en Certificate 1,2 MB pdf

Handleidingen

Installation manual PURELINE18

PL18_IM_A00000063832_V2_2024_02_GB_en Installation manual 2,3 MB pdf

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

PureLine18

SMAL LIJNROOSTER IN MEERDERE UITVOERINGEN EN LUCHTUITBLAASPATRONEN VOOR DIVERSE INBOUWSITUATIES

TOEPASSING

BESCHRIJVING

Technische informatie

FUNCTIE, TECHNISCHE GEGEVENS, SNELSELECTIE, BESTEKOMSCHRIJVING, BESTELSLEUTEL

Uitvoeringen, Afmetingen en gewichten

Inbouwvoorbeelden, Inbouwdetails, Inbedrijfname, Kenmerken en definities

Downloads

Productinformatie

Product data sheet PURELINE18

Product data sheet PURELINE18

Type PureLine18

Certificaten

Non-CE Manufacturer's statement PURELINE18

Handleidingen

Installation manual PURELINE18

TROX SERVICES

TECHNISCH NOODZAKELIJK

STATISTIEKEN EN WEBSITE-ANALYSE

GEMAK EN PERSONALISATIE

VOOR DE BESTE TROX-ERVARING
