VDL

VDL

Randverbreding

Beschermkorf

Verstelbare lamellen

Wervelvormige, horizontale uitblaas

Voor hoge ruimten, met verstelbare lamellen

Ronde wervelroosters met handmatige of motorische verstelling van de stromingsrichtung voor tochtvrije ventilatie van de leefzone bij verwarming en koeling

Nominale grootten 315, 400, 630, 800
Luchtoeveelheidsbereik 65 – 1080 l/s of 234 – 3888 m³/h
Frontrooster van poedergecoat verzinkt staalplaat en aluminium
Voor toevoerlucht
Voor constante en variabele luchthoeveelheden
Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
Handmatig en motorisch verstelbare uitblaasrichting
Frontrooster met aerodynamisch geoptimalieseerde contour
Ideaal voor hoge ruimten

Optionele uitrusting en toebehoren

Zichtzijde van het frontrooster in kleuren volgens RAL Classic
Luchtaansluiting horizontaal en verticaal
Randverbreding voor ondersteuning van de horizontale luchtuitblaas bij koeling
Beschermkorf voor toepassing in sporthallen
Servomotoren voor verstelling van de uitblaasrichting
Frontrooster vanuit de ruimte demonteerbaar

Toepassing

Toepassing

Wervelroosters serie VDL als toevoerrooster voor industriële en comforttoepassing in hoge ruimten
Voor industriële hallen, sporthallen, theaterzalen, ontvangsthallen, binnengebieden van luchthavens, treinstations en winkelcentra
Voor mengventilatie met verschillende uitblaasrichtingen voor verwarmings- en koelbedrijf
Wervelvormig horizontaal inblaaspatroon in koelbedrijf
Efficiënte wervel met hoge inductie voor snelle afbouw van het toevoertemperatuurverschil en de luchtsnelheid
Schuin tot verticaal uitblaaspatroon voor verwarming
Voor constante en variabele luchthoeveelheden
Voor toevoertemperatuurverschillen van –12 tot +15 K
Voor ruimten hoger dan ca. 3,8 m
Randverbreding voor ondersteuning van de horizontale uitblaas bij koeling en vrijhangende plaatsing

Speciale kenmerken

Voor hoge ruimten, met verstelbare lamellen
Frontrooster met aerodynamisch geoptimalieseerde contour
Handmatig en motorisch verstelbare uitblaasrichting
Luchtaansluiting horizontaal en verticaal

Nominale grootten

315, 400, 630, 800

Toepassing

Wervelroosters serie VDL als toevoerrooster voor industriële en comforttoepassing in hoge ruimten
Voor industriële hallen, sporthallen, theaterzalen, ontvangsthallen, binnengebieden van luchthavens, treinstations en winkelcentra
Voor mengventilatie met verschillende uitblaasrichtingen voor verwarmings- en koelbedrijf
Wervelvormig horizontaal inblaaspatroon in koelbedrijf
Efficiënte wervel met hoge inductie voor snelle afbouw van het toevoertemperatuurverschil en de luchtsnelheid
Schuin tot verticaal uitblaaspatroon voor verwarming
Voor constante en variabele luchthoeveelheden
Voor toevoertemperatuurverschillen van –12 tot +15 K
Voor ruimten hoger dan ca. 3,8 m
Randverbreding voor ondersteuning van de horizontale uitblaas bij koeling en vrijhangende plaatsing

Speciale kenmerken

Voor hoge ruimten, met verstelbare lamellen
Frontrooster met aerodynamisch geoptimalieseerde contour
Handmatig en motorisch verstelbare uitblaasrichting
Luchtaansluiting horizontaal en verticaal

Nominale grootten

315, 400, 630, 800

Beschrijving

Uitvoeringen

A Frontrooster zonder flens
B Frontrooster met flens

Aansluiting

F: Alleen frontrooster
H: Horizontale aansluiting, met aansluitkast
V: Verticale luchtaansluiting, met aansluitkast

Frontrooster

N: Niet demonteerbaar frontrooster
D: Demonteerbaar frontrooster, alleen variant met aansluitkast

Onderdelen en eigenschappen

Rond frontrooster
Frontrooster demonteerbaar of vast
Radiaal geplaatste vast of verstelbare lamellen voor horizontale tot verticale uitblaas
Frontrooster met of zonder flens
Verstelmechanisme door sierkap verdekt

Toebehoren

Lipafdichting
Elektrische servomotor voor verstelling van de uitblaasrichting
Randverbreding en beschermkorf

Aanvullende producten

TDC voor temperatuurafhankelijke sturing

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

Materialen en afwerking

Lamellen, huis, kraag, randverbreding, aansluitkast en traverse van verzinkt plaatstaal
Frontrooster en sierkap van aluminium
Beschermkorf van stalen profielen
Lamellen, aansluitkast, kraag, randverbreding, frontrooster en sierkap poedergecoat, RAL 9010, wit
P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Testen en reiniging volgens VDI 6022

Uitvoeringen

A Frontrooster zonder flens
B Frontrooster met flens

Aansluiting

F: Alleen frontrooster
H: Horizontale aansluiting, met aansluitkast
V: Verticale luchtaansluiting, met aansluitkast

Frontrooster

N: Niet demonteerbaar frontrooster
D: Demonteerbaar frontrooster, alleen variant met aansluitkast

Onderdelen en eigenschappen

Rond frontrooster
Frontrooster demonteerbaar of vast
Radiaal geplaatste vast of verstelbare lamellen voor horizontale tot verticale uitblaas
Frontrooster met of zonder flens
Verstelmechanisme door sierkap verdekt

Toebehoren

Lipafdichting
Elektrische servomotor voor verstelling van de uitblaasrichting
Randverbreding en beschermkorf

Aanvullende producten

TDC voor temperatuurafhankelijke sturing

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

Materialen en afwerking

Lamellen, huis, kraag, randverbreding, aansluitkast en traverse van verzinkt plaatstaal
Frontrooster en sierkap van aluminium
Beschermkorf van stalen profielen
Lamellen, aansluitkast, kraag, randverbreding, frontrooster en sierkap poedergecoat, RAL 9010, wit
P1: poedercoating, kleur volgens RAL Classic

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Testen en reiniging volgens VDI 6022

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

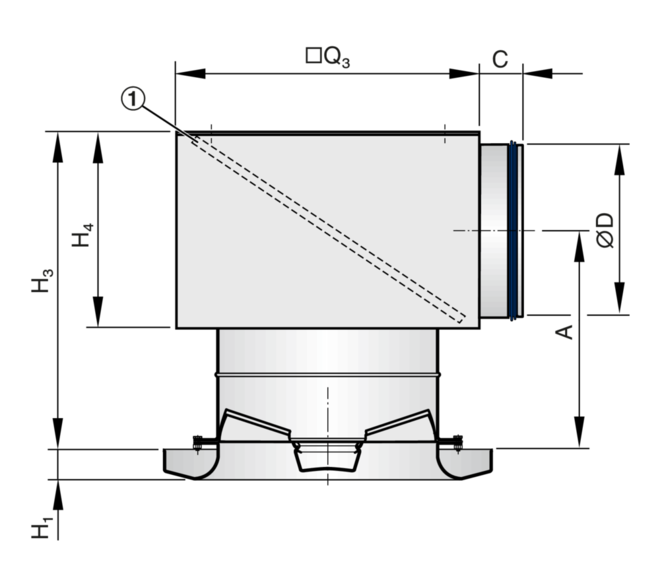

Schematische weergave, VDL met aansluitkast met horizontale aansluiting

① Frontrooster
② Sierkap
③ Tegenwervellamellen (alleen nominale grootten 630 en 800)
④ Aansluitkast
⑤ Ophanggaten
⑥ Aansluittuit
Optioneel
⑦ Lipafdichting
⑦ Servomotor en traverse

Functiebeschrijving

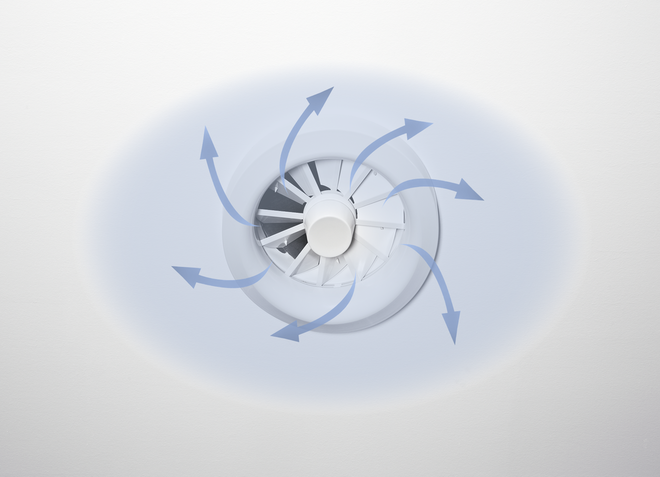

Wervelroosters voeren de lucht wervelend toe in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Met wervelroosters zijn grote luchthoeveelheden mogelijk. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.

Wervelroosters serie VDL hebben verstelbare lamellen. Verschillende uitblaaspatronen voor koeling of verwarming of aanpassing aan wisselende lasten. Horizontale uitblaas alzijdig. Verticale uitblaas voor verwarming is ook mogelijk. Het toevoertemperatuurverschil kan –12 tot +15 K zijn.

Een servomotor (optioneel) verstelt de lamellen afhankelijk van de vraag.

Functiebeschrijving

Een servomotor (optioneel) verstelt de lamellen afhankelijk van de vraag.

Nominale grootten	315, 400, 630, 800 mm
Minimale luchthoeveelheid	65 – 320 l/s of 234 – 1152 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A)	170 – 1080 l/s of 612 – 3888 m³/h
Toevoerluchttemperatuurverschil	–12 tot +15 K

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A) bij 0° klepstand.

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A) bij 0° klepstand.

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

VDL-*-H-...-M, VDL-*-H-...-E*, Geluidvermogenniveau en totaal drukverschil

Nominale grootte	V		Δp_t	L_WA
Nominale grootte	l/s	m³/h	Pa	dB(A)
315	65	234	9	22
315	100	360	20	34
315	135	486	37	43
315	170	612	59	50
400	95	342	7	18
400	170	612	22	32
400	250	900	49	42
400	325	1170	82	50
630	235	846	8	23
630	365	1314	20	35
630	495	1782	38	44
630	625	2250	60	50
800	320	1152	8	24
800	470	1692	18	35
800	620	2232	31	43
800	765	2754	47	50

VDL-*-V-...-M, VDL-*-V-...-E*, VDL-*-F-M, Geluidvermogenniveau en totaal drukverschil

Nominale grootte	V		Δp_t	L_WA
Nominale grootte	l/s	m³/h	Pa	dB(A)
315	65	234	6	19
315	115	414	19	33
315	165	594	39	43
315	215	774	66	50
400	95	342	5	15
400	180	648	19	31
400	265	954	41	41
400	350	1260	71	50
630	235	846	6	16
630	405	1458	18	32
630	575	2070	36	43
630	730	2628	58	50
800	320	1152	7	20
800	500	1800	17	33
800	680	2448	32	43
800	865	3114	52	50

VDL-*-H-...-X, Geluidvermogenniveau en totaal drukverschil

Nominale grootte	V		Δp_t	L_WA
Nominale grootte	l/s	m³/h	Pa	dB(A)
315	65	234	7	16
315	115	414	23	32
315	165	594	48	43
315	210	756	78	50
400	95	342	7	14
400	180	648	26	32
400	265	954	57	44
400	325	1170	86	50
630	235	846	8	15
630	405	1458	23	33
630	575	2070	47	44
630	685	2466	67	50
800	320	1152	7	19
800	500	1800	17	32
800	930	3348	58	50
800	920	3312	57	50

VDL-*-V-...-X, VDL-*-F-X, Geluidvermogenniveau en totaal drukverschil

Nominale grootte	V		Δp_t	L_WA
Nominale grootte	l/s	m³/h	Pa	dB(A)
315	65	234	6	17
315	115	414	19	32
315	165	594	39	41
315	225	810	72	50
400	95	342	5	13
400	185	666	20	30
400	275	990	45	41
400	365	1314	79	50
630	235	846	5	15
630	440	1584	17	31
630	650	2700	49	47
630	840	3024	62	50
800	320	1152	4	22
800	570	2052	14	35
800	820	2952	28	43
800	1080	3888	49	50

Wervelroosters met rond frontrooster voor comfort- en industriële toepassing in hoge ruimten. Als toevoerrooster. Met vaststaande lamellen voor horizontale inblaas en met verstelbare lamellen voor horizontale tot verticale inblaas. Horizontale inblaas met hoge inductie. Voor vrijhangende plaatsing en voor inbouw in verlaagde plafonds

Rooster gereed voor montage, opgebouwd uit frontrooster, lamellen, aansluitkraag of aansluitkast met horizontale of verticale aansluiting en boringen voor montage. Frontrooster vast verbonden of demonteerbaar.

Demonteerbaar frontrooster met middenschroefbevestiging aan de traverse, afgedekt door een sierkap.

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Voor hoge ruimten, met verstelbare lamellen
Frontrooster met aerodynamisch geoptimalieseerde contour
Handmatig en motorisch verstelbare uitblaasrichting
Luchtaansluiting horizontaal en verticaal

Materialen en afwerking

Lamellen, huis, kraag, randverbreding, aansluitkast en traverse van verzinkt plaatstaal
Frontrooster en sierkap van aluminium
Beschermkorf van stalen profielen
Lamellen, aansluitkast, kraag, randverbreding, frontrooster en sierkap poedergecoat, RAL 9010, wit
P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

Nominale grootten: 315, 400, 630, 800 mm
Minimale luchthoeveelheid: 65 – 320 l/s of 234 – 1152 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A): 170 – 1080 l/s of 612 – 3888 m³/h
Toevoerluchttemperatuurverschil: –12 bis +15 K

Selectiegegevens

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Stromingsgeluid

L_WA _______________________ [dB(A)]

Demonteerbaar frontrooster met middenschroefbevestiging aan de traverse, afgedekt door een sierkap.

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Voor hoge ruimten, met verstelbare lamellen
Frontrooster met aerodynamisch geoptimalieseerde contour
Handmatig en motorisch verstelbare uitblaasrichting
Luchtaansluiting horizontaal en verticaal

Materialen en afwerking

Lamellen, huis, kraag, randverbreding, aansluitkast en traverse van verzinkt plaatstaal
Frontrooster en sierkap van aluminium
Beschermkorf van stalen profielen
Lamellen, aansluitkast, kraag, randverbreding, frontrooster en sierkap poedergecoat, RAL 9010, wit
P1: poedercoating, kleur volgens RAL Classic

Technische gegevens

Nominale grootten: 315, 400, 630, 800 mm
Minimale luchthoeveelheid: 65 – 320 l/s of 234 – 1152 m³/h
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A): 170 – 1080 l/s of 612 – 3888 m³/h
Toevoerluchttemperatuurverschil: –12 bis +15 K

Selectiegegevens

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Stromingsgeluid

L_WA _______________________ [dB(A)]

Deze besteksomschrijving beschrijft de algemene eigenschappen van het product. Teksten voor varianten genereert het selectie programma Easy Product Finder.

                                                                       Serie
                                                                                                                                                    VDL        Wervelrooster

                                                                       Uitvoering frontrooster
                                                                                                                                                    A       Frontrooster zonder flens
                                                                                                                                                    B       Frontrooster met flens

                                                                       Aansluiting
                                                                                                                                                    F       Alleen frontrooster
                                                                                                                                                    H       Horizontaal, met aansluitkast
                                                                                                                                                    V       Verticaal

                                                                       Toebehoren 1
                                                                             Geen opgaaf: zonder
                                                                                                                                                    L       Met lipafdichting (Alleen aansluiting V of H)

                                                                       Frontrooster
                                                                             Alleen in combinatie met aansluiting H of V
                                                                                                                                                    N       Niet demontabel
                                                                                                                                                    D       Demontabel

                                                                       Toebehoren 2
                                                                             Alleen in combinatie met frontrooster uitvoering B, los meegeleverd
                                                                                                                                                    K       Randverbreding
                                                                                                                                                    S       Beschermkorf

                                                                       Verstelling
                                                                                                                                                    M       Handmatig
                                                                                                                                                    X       Zonder (Vaste lamellen, alleen horizontale uitblaas)
                                                                                                                                                    Elektrische servomotor
                                                                                                                                                    E1       230 V AC, 3-punts
                                                                                                                                                    E2       24 V AC/DC, 3-punts
                                                                                                                                                    E3       24 V AC/DC, proportioneel 2 – 10 V DC

                                                                       Nominale grootte [mm]
                                                                                                                                                                                                                                         315
                                                                                                                                                                                                                                         400
                                                                                                                                                                                                                                         630
                                                                                                                                                                                                                                         800

                                                                       Oppervlak zichtzijde frontrooster
                                                                             Geen opgaaf: poedergecoat
                                                                             RAL 9010, wit
                                                                                                                                                    P1       Poedergecoat, RAL Classic kleur opgeven.

                                                                                                                                                                                                                                         Glansgraad
       RAL 9010 50 %
                                                                             RAL 9006 30 %
                                                                             Alle andere RAL-kleuren 70 %

Bestelvoorbeeld VDL–B–H–L–S–D–E3/400/P1-RAL 9016

Uitvoering frontrooster	Met flens
Aansluiting	Horizontaal
Toebehoren 1	Lipafdichting
Frontrooster	Demontabel
Toebehoren 2	Beschermkorf
Verstelling	Elektrische servomotor 24 V AC, 2 – 10 V DC
Nominale grootte	400 mm
Oppervlak zichtzijde frontrooster	RAL 9016, verkeerswit, glansgraad70 %

Uitvoeringen, Toebehoren, Afmetingen en gewichten, Productdetails

VDL-A

VDL-A

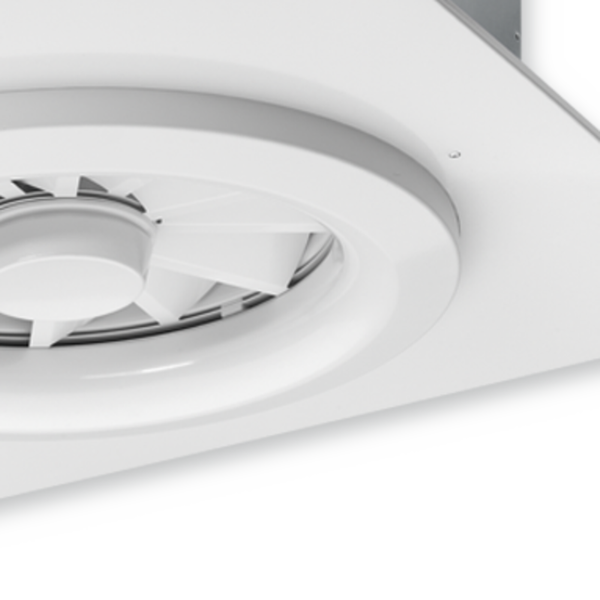

Frontrooster VDL-A

Frontrooster zonder flens

Nominale grootten

315, 400, 630, 800

VDL-B

Frontrooster VDL-B

Frontrooster met flens

Nominale grootten

315, 400, 630, 800

VDL-*-F-X

Uitvoering

Frontrooster met radiaal geplaatste vaste lamellen

Nominale grootten

315, 400, 630, 800

Onderdelen en eigenschappen

Ronde aansluitkraag voor verticale aansluiting

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

VDL-*-F-M

Uitvoering

Frontrooster met afwisselend vaste en verstelbare lamellen voor horizontale tot verticale inblaas.

Nominale grootten

315, 400, 630, 800

Onderdelen en eigenschappen

Ronde aansluitkraag voor verticale aansluiting

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

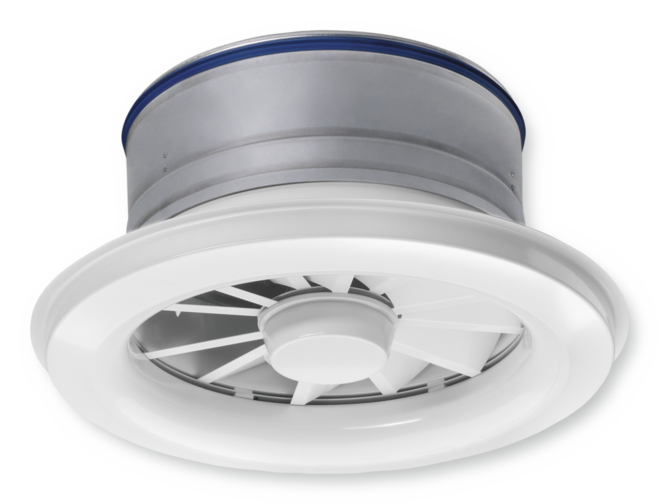

VDL-*-H-N

Uitvoering

Aansluitkast met horizontale aansluiting
Frontrooster niet demonteerbaar

Nominale grootten

315, 400, 630, 800

Onderdelen en eigenschappen

Aansluitkast met horizontale aansluiting
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

VDL-*-H-D

Uitvoering

Aansluitkast met horizontale aansluiting
Frontrooster demonteerbaar
Servomotor voor verstelling van de lamellen, optioneel

Nominale grootten

315, 400, 630, 800

Onderdelen en eigenschappen

Aansluitkast met horizontale aansluiting
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

VDL-*-V-N

Uitvoering

Aansluitkast met verticale aansluiting
Frontrooster niet demonteerbaar

Nominale grootten

630, 800

Onderdelen en eigenschappen

Aansluitkast met verticale aansluiting
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

VDL-*-V-D

Uitvoering

Aansluitkast met verticale aansluiting
Frontrooster demonteerbaar
Servomotor voor verstelling van de lamellen, optioneel

Nominale grootten

315, 400, 630, 800

Onderdelen en eigenschappen

Aansluitkast met verticale aansluiting
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

VDL-A

Frontrooster VDL-A

Frontrooster zonder flens

Nominale grootten

315, 400, 630, 800

VDL-B

Frontrooster VDL-B

Frontrooster met flens

Nominale grootten

315, 400, 630, 800

VDL-*-F-X

Uitvoering

Frontrooster met radiaal geplaatste vaste lamellen

Nominale grootten

315, 400, 630, 800

Onderdelen en eigenschappen

Ronde aansluitkraag voor verticale aansluiting

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

VDL-*-F-M

Uitvoering

Frontrooster met afwisselend vaste en verstelbare lamellen voor horizontale tot verticale inblaas.

Nominale grootten

315, 400, 630, 800

Onderdelen en eigenschappen

Ronde aansluitkraag voor verticale aansluiting

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180

VDL-*-H-N

Uitvoering

Aansluitkast met horizontale aansluiting
Frontrooster niet demonteerbaar

Nominale grootten

315, 400, 630, 800

Onderdelen en eigenschappen

Aansluitkast met horizontale aansluiting
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

VDL-*-H-D

Uitvoering

Aansluitkast met horizontale aansluiting
Frontrooster demonteerbaar
Servomotor voor verstelling van de lamellen, optioneel

Nominale grootten

315, 400, 630, 800

Onderdelen en eigenschappen

Aansluitkast met horizontale aansluiting
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

VDL-*-V-N

Uitvoering

Aansluitkast met verticale aansluiting
Frontrooster niet demonteerbaar

Nominale grootten

630, 800

Onderdelen en eigenschappen

Aansluitkast met verticale aansluiting
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

VDL-*-V-D

Uitvoering

Aansluitkast met verticale aansluiting
Frontrooster demonteerbaar
Servomotor voor verstelling van de lamellen, optioneel

Nominale grootten

315, 400, 630, 800

Onderdelen en eigenschappen

Aansluitkast met verticale aansluiting
Lipafdichting, optioneel

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

VDL-...-X, niet verstelbaar trox_blau20 Uitvoering Nominale grootte Nominale grootte Nominale grootte Nominale grootte Uitvoering Uitvoering Uitvoering trox_blau20 Uitvoering mm mm mm mm ① ② ③ trox_blau20 Uitvoering 315 400 630 800 -L- -K- -S- trox_blau20

VDL-A-F-X

–

trox_blau20

VDL-A-H-*-D-X

–

trox_blau20

VDL-A-H-*-N-X

–

trox_blau20

VDL-B-F-*-X

–

trox_blau20

VDL-B-H-*-D-*-X

trox_blau20

VDL-B-H-*-N-*-X

① Lipafdichting

② Randverbreding

③ Beschermkorf

+ Mogelijk

– Niet mogelijk

VDL-...-M, handmatig verstelbaar trox_blau20 Uitvoering Nominale grootte Nominale grootte Nominale grootte Nominale grootte Uitvoering Uitvoering Uitvoering trox_blau20 Uitvoering mm mm mm mm ① ② ③ trox_blau20 Uitvoering 315 400 630 800 -L- -K- -S- trox_blau20

VDL-A-F-M

–

trox_blau20

VDL-A-V-*-D-M

–

trox_blau20

VDL-A-V-*-N-M

–

trox_blau20

VDL-A-H-*-D-M

–

trox_blau20

VDL-A-H-*-N-M

–

trox_blau20

VDL-B-F-*-M

–

trox_blau20

VDL-B-V-*-D-*-M

trox_blau20

VDL-B-V-*-N-*-M

–

trox_blau20

VDL-B-H-*-D-*-M

trox_blau20

VDL-B-H-*-N-*-M

① Lipafdichting

② Randverbreding

③ Beschermkorf

+ Mogelijk

– Niet mogelijk

VDL-...-E*, met servomotor trox_blau20 Uitvoering Nominale grootte Nominale grootte Nominale grootte Nominale grootte Uitvoering Uitvoering Uitvoering trox_blau20 Uitvoering mm mm mm mm ① ② ③ trox_blau20 Uitvoering 315 400 630 800 -L- -K- -S- trox_blau20

VDL-A-V-*-D-E*

–

trox_blau20

VDL-A-H-*-D-E*

–

trox_blau20

VDL-B-V-*-D-*-E*

trox_blau20

VDL-B-H-*-D-*-E*

① Lipafdichting

② Randverbreding

③ Beschermkorf

+ Mogelijk

– Niet mogelijk

VDL-...-X, niet verstelbaar

Uitvoering	Nominale grootte				Uitvoering
Uitvoering	mm				①	②	③
Uitvoering	315	400	630	800	-L-	-K-	-S-
VDL-A-F-X	+	+	+	+	–	–	–
*VDL-A-H--D-X**	+	+	+	+	+	–	–
*VDL-A-H--N-X**	+	+	+	+	+	–	–
*VDL-B-F--X**	+	+	+	+	–	+	+
*VDL-B-H--D--X*	+	+	+	+	+	+	+
*VDL-B-H--N--X*	+	+	+	+	+	+	+

① Lipafdichting

② Randverbreding

③ Beschermkorf

+ Mogelijk

– Niet mogelijk

VDL-...-M, handmatig verstelbaar

Uitvoering	Nominale grootte				Uitvoering
Uitvoering	mm				①	②	③
Uitvoering	315	400	630	800	-L-	-K-	-S-
VDL-A-F-M	+	+	–	–	–	–	–
*VDL-A-V--D-M**	+	+	+	+	+	–	–
*VDL-A-V--N-M**	–	–	+	+	+	–	–
*VDL-A-H--D-M**	+	+	+	+	+	–	–
*VDL-A-H--N-M**	+	+	+	+	+	–	–
*VDL-B-F--M**	+	+	–	–	–	+	+
*VDL-B-V--D--M*	+	+	+	+	+	+	+
*VDL-B-V--N--M*	–	–	+	+	+	+	+
*VDL-B-H--D--M*	+	+	+	+	+	+	+
*VDL-B-H--N--M*	+	+	+	+	+	+	+

① Lipafdichting

② Randverbreding

③ Beschermkorf

+ Mogelijk

– Niet mogelijk

VDL-...-E*, met servomotor

Uitvoering	Nominale grootte				Uitvoering
Uitvoering	mm				①	②	③
Uitvoering	315	400	630	800	-L-	-K-	-S-
VDL-A-V--D-E	+	+	+	+	+	–	–
VDL-A-H--D-E	+	+	+	+	+	–	–
VDL-B-V--D--E*	+	+	+	+	+	+	+
VDL-B-H--D--E*	+	+	+	+	+	+	+

① Lipafdichting

② Randverbreding

③ Beschermkorf

+ Mogelijk

– Niet mogelijk

Randverbreding

① Borgschroef
② Borgpen

VDL-B-...-K

Toebehoren

Randverbreding
Alleen voor frontroosters met flens (VDL-B)

Nominale grootten

315, 400, 630, 800

Onderdelen en eigenschappen

Randverbreding ondersteunt de horizontale luchtuitblaas bij koeling

VDL-B-...-S

Toebehoren

Beschermkorf
Alleen voor frontroosters met flens (VDL-B)

Nominale grootten

315, 400, 630, 800

Onderdelen en eigenschappen

Beschermkorf voor bescherming van de lamellen tegen beschadiging in sporthallen

VDL-B-...-KVDL-B-...-S

VDL-B-...-K

Toebehoren

Randverbreding
Alleen voor frontroosters met flens (VDL-B)

Nominale grootten

315, 400, 630, 800

Onderdelen en eigenschappen

Randverbreding ondersteunt de horizontale luchtuitblaas bij koeling

VDL-B-...-S

Toebehoren

Beschermkorf
Alleen voor frontroosters met flens (VDL-B)

Nominale grootten

315, 400, 630, 800

Onderdelen en eigenschappen

Beschermkorf voor bescherming van de lamellen tegen beschadiging in sporthallen

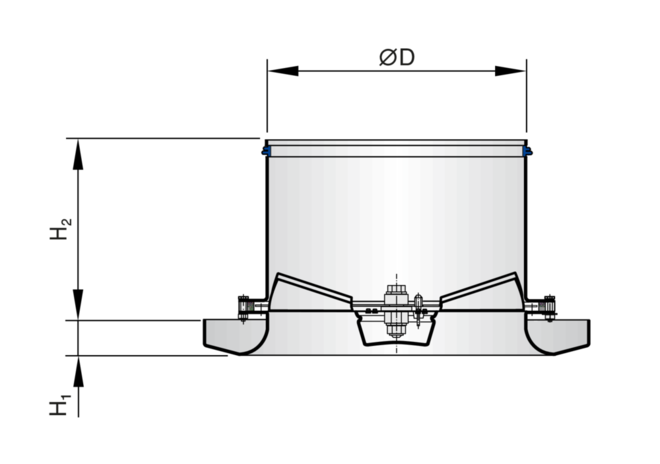

VDL-A

VDL-A, VDL-BVDL-*-F-X, VDL-*-F-M

VDL-*-F-M alleen grootte 315, 400

VDL-*-H-...-N, VDL-*-H-D

Gewichtsopgaven gelden voor de uitvoeringen met servomotor

VDL-*-V-N, VDL-*-V-D

Gewichtsopgaven gelden voor de uitvoeringen met servomotor

VDL-*-F-M alleen grootte 315, 400

Gewichtsopgaven gelden voor de uitvoeringen met servomotor

VDL-A

VDL

Inbouwvoorbeelden, Inbouwdetails, Kenmerken en definities

Vrijhangende plaatsing

Inbouw in plafond

Twee uitblaasrichtingen, horizontaal en verticaal uitblazend
Luchtaansluiting horizontaal of verticaal

Inbouw en inbedrijfname

Bij voorkeur vanaf 3,8 m ruimtehoogte
Inbouw in plafond
VDL-...-K: Ook vrijhangende montage
Plafondafstand van minstens 300 mm benodigd voor continue verstelling van de uitblaasrtichting
Luchtaansluiting horizontaal of verticaal

Inbouwwijze

Inbouw in plafond of vrijhangend
Het stromingspatroon van de VDL, ingebouwd in open rasterplafonds, komt overeen met vrijhangende montage
Continue verstelling van de uitblaasrichting met een servomotor kan alleen bij vrijhangende of bij montage uit het plafond of in een open rasterplafond
Inbouw en tot stand brengen van alle benodigde aansluitingen door derden

Schematische weergave ter verduidelijking van het inbouwdetail.

Plafondsparing

Inbouw en inbedrijfname

Bij voorkeur vanaf 3,8 m ruimtehoogte
Inbouw in plafond
VDL-...-K: Ook vrijhangende montage
Plafondafstand van minstens 300 mm benodigd voor continue verstelling van de uitblaasrtichting
Luchtaansluiting horizontaal of verticaal

Inbouwwijze

Inbouw in plafond of vrijhangend
Het stromingspatroon van de VDL, ingebouwd in open rasterplafonds, komt overeen met vrijhangende montage
Continue verstelling van de uitblaasrichting met een servomotor kan alleen bij vrijhangende of bij montage uit het plafond of in een open rasterplafond
Inbouw en tot stand brengen van alle benodigde aansluitingen door derden

Schematische weergave ter verduidelijking van het inbouwdetail.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van een rond frontrooster

ØD₂ [mm]

Diameter van een rond roosteraanzicht

ØD₃ [mm]

Diameter van een ronde aansluitkast

□Q₁ [mm]

Buitenafmetingen van een vierkant frontrooster

□Q₂ [mm]

Afmetingen van een vierkant roosteraanzicht

□Q₃ [mm]

Afmetingen van een vierkante aansluitkast

H₁ [mm]

Hoogte van onderkant plafond tot onderkant frontrooster

H₂ [mm]

Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

H₃ [mm]

Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

A [mm]

Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

C [mm]

Lengte van de aansluittuit

m [kg]

Gewicht (massa)

Definities

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

Δt_z [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δp_t [Pa]

Totaal drukverlies

A_eff [m²]

Effectief uitblaasoppervlak

Alle geluidvermogens zijn gebaseerd op 1 pW.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

ØD₁ [mm]

Buitendiameter van een rond frontrooster

ØD₂ [mm]

Diameter van een rond roosteraanzicht

ØD₃ [mm]

Diameter van een ronde aansluitkast

□Q₁ [mm]

Buitenafmetingen van een vierkant frontrooster

□Q₂ [mm]

Afmetingen van een vierkant roosteraanzicht

□Q₃ [mm]

Afmetingen van een vierkante aansluitkast

H₁ [mm]

Hoogte van onderkant plafond tot onderkant frontrooster

H₂ [mm]

Hoogte van een plafondrooster van onderkant plafond tot bovenkant aansluittuit

H₃ [mm]

Hoogte van een plafondrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast of aansluittuit

A [mm]

Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

C [mm]

Lengte van de aansluittuit

m [kg]

Gewicht (massa)

Definities

L_WA [dB(A)]

Geluidvermogenniveau stromingsgeluid, A-gecorrigeerd.

V [m³/h] en [l/s]

Luchthoeveelheid

Δt_z [K]

Toevoerluchttemperatuurverschil, toevoerluchttemperatuur min ruimtetemperatuur

Δp_t [Pa]

Totaal drukverlies

A_eff [m²]

Effectief uitblaasoppervlak

Alle geluidvermogens zijn gebaseerd op 1 pW.

Downloads

Productinformatie

Type VDL

K1 – 1.1 – 1 Technical Leaflet 4,1 MB pdf

Handleidingen

Installation Manual - Air terminal devices

1,1 MB pdf

Referenties

Moses Mabhida Stadium - Durban (South Africa)

In Durban on the east coast of South Africa, the new, futuristic Moses Mabhida Stadium is currently being built for the 2010 Football World Cup.

In addition to the highly modern indoor stage, the stadium will include a sports museum and an athletic institute.

The breathtaking stadium, which is covered by a 100 meter high arch made of steel, has room for 70,000 spectators.

TROX is supplying not only fire dampers for the safety of the spectators, but it is also providing a pleasant climate in the stadium.

To meet the comfort requirements of large halls, the owner decided on swirl diffusers of the VDL series, which provide an optimum distribution of warm and cool air in the comfort zone due to changes in the slat adjustment.

Due to the worldwide energy shortage and ongoing discussion about the climate, increasingly energy-efficient solutions in the area of heating, cooling, and ventilation technology are also in demand in South Africa. Thanks to innovative solutions, TROX was able to meet these requirements with its components and systems.

TROX SERVICES

Online Product Configurator Ontwerp airconditioning- en ventilatiecomponenten eenvoudig en snel

Alles in één klik De digitale diensten van myTROX

TROX Easy Product Finder Meer info over de ontwerptool

Door op de knop te klikken stelt u ons in staat om u een uitstekende website-ervaring en een eenvoudig winkelproces te bieden. Deze cookies zijn noodzakelijk voor de werking van de website en voor de controle van onze diensten en applicaties, evenals degenen die uitsluitend worden gebruikt voor statistische doeleinden, voor gemaksinstellingen of om gepersonaliseerde inhoud weer te geven. U kunt beslissen welke categorieën u wilt toestaan en u kunt de instellingen voor datagebruik aanpassen op basis van uw individuele vereisten. Houd er rekening mee dat, afhankelijk van de instellingen die u heeft geselecteerd, mogelijk niet alle functionaliteiten van de pagina beschikbaar zijn. U kunt uw selectie op elk moment wijzigen.

TECHNISCH NOODZAKELIJK

Deze cookies zijn nodig voor het goed functioneren van onze website en kunnen niet worden uitgeschakeld. Deze cookies worden in de regel alleen ingesteld als reactie op door u ondernomen acties, zoals het instellen van uw privacyvoorkeuren of het vullen van de winkelwagen. Daarnaast zijn beveiligingsrelevante functionaliteiten of ondersteuning via een speciale webchat geïntegreerd, inclusief alle sessiecookies van TROX die worden ingesteld nadat u zich als klant hebt aangemeld. U kunt uw browser instellen om deze cookies te blokkeren of u hierover te informeren. Als gevolg hiervan werken sommige delen van de website mogelijk niet zoals bedoeld.

STATISTIEKEN EN WEBSITE-ANALYSE

Deze cookies maken het mogelijk om gegevens te verzamelen voor statistieken en analyse zodat TROX de prestaties van de bezochte websites kan meten, technische problemen kan identificeren en aanknopingspunten kan vinden voor optimalisatie. Ze kunnen worden ingesteld door ons of door derden wiens diensten we op onze sites gebruiken. Gebruikers helpen ook bij het identificeren van bijvoorbeeld welke pagina's het vaakst of slechts zelden worden gebruikt of hoe mensen tussen webpagina's navigeren. Alle informatie die door derden wordt gebruikt, wordt geaggregeerd en geanonimiseerd.

VDL

Voor hoge ruimten, met verstelbare lamellen

Toepassing

Beschrijving

Technische informatie

Functie, Technische gegevens, Snelselectie, Bestekomschrijving, Bestelsleutel

Uitvoeringen, Toebehoren, Afmetingen en gewichten, Productdetails

Inbouwvoorbeelden, Inbouwdetails, Kenmerken en definities

Downloads

Productinformatie

Type VDL

Handleidingen

Installation Manual - Air terminal devices

Referenties

Moses Mabhida Stadium - Durban (South Africa)

TROX SERVICES

TECHNISCH NOODZAKELIJK

STATISTIEKEN EN WEBSITE-ANALYSE

GEMAK EN PERSONALISATIE

VOOR DE BESTE TROX-ERVARING
