Induction-type displacement flow diffuser
marketing_image_1
marketing_image_2

Conforme à VDI 6022

Eurovent
Induction-type displacement flow diffuser
marketing_image_1
marketing_image_2
Eurovent

QLI

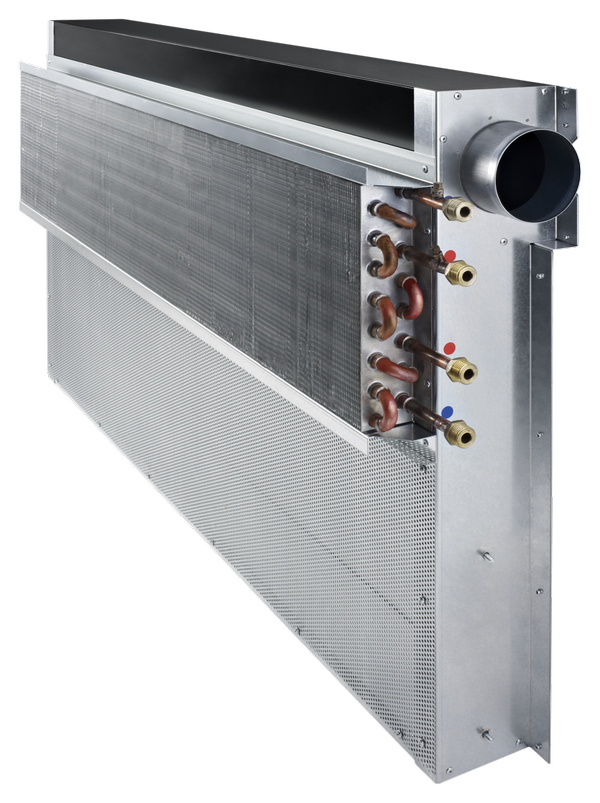

Inducerend verdringingsrooster met nominale lengten 900, 1200 en 1500 mm met verticale warmtewisselaars en condensbak

Inducerend verdringingsrooster met 2- of 4-pijps warmtewisselaar voor opstelling tegen borstwering of wand. De condensbak maakt een kortstondige dauwpuntsonderschreiding mogelijk

  • Grote verwarming- en koelcapaciteit met een klein primair luchtdebiet en geringe geluidproductie.
  • Optimaal comfort dankzij lage luchtsnelheid in leefzone
  • 3 Düsenvarianten afgestemd op de primaire luchthoeveelheid, voor optimale inductie
  • 2 verschillende posities van de warmtewisselaar in het apparaat mogelijk


Optionele uitrusting en toebehoren

  • Regeling
  • Verschillende mogelijkheden voor wand- en bodembevestiging.
  • Poedercoating in verschillende kleuren mogelijk, bijvoorbeeld RAL CLASSIC of NCS-kleuren

Toepassing

Toepassing

  • Inducerend verdringingsrooster van de serie QLI voor montage tegen wand of borstwering
  • Optimaal comfort dankzij lage luchtsnelheid in de leefzone en lage turbulentiegraad van de luchttoevoer
  • 2-of 4-pijps warmtewisselaars maken een comfortabel binnenklimaat mogelijk, met een minimale verse luchthoeveelheid
  • De gunstige eigenschappen van water als energiedrager, worden gebruikt tbv. verwarming en koeling
  • De lucht stroomt meng-verdringend in de ruimte.
  • Vrij te kiezen positie primaire luchtaansluiting aan een kopse kant, in een voorkomend geval dient de eindkap aangepast te worden.

Speciale kenmerken

  • Turbulent-arme luchttoevoer volgens het meng-verdingingsprincipe
  • Verticale warmtewisselaar als 2- of 4-pijps systeem, optioneel met condensbak en aansluiting.
  • Wateraansluiting aan de kopse kant met buitendraad G½", vlakdichtend

Beschrijving

Uitvoeringen

  • WVL: Warmtewisselaar van voren, Linkse uitvoering
  • WVR: Warmtewisselaar van voren, Rechtse uitvoering
  • WHL: Warmtewisselaar achter, Linkse uitvoering
  • WHR: Warmtewisselaar achter, Rechtse uitvoering

Uitvoering

  • Verzinkt
  • P1: poedergecoat RAL 9005, zwart, Glansgraad 70 %

Toebehoren

  • W0: Wandbevestiging
  • B0: vloerbevestiging
  • WB: wand- en vloerbevestiging
  • Condensbak

Aanvullende producten

  • Waterslangen
  • Regeling bestaande uit bedieneenheid met geìntegreerde temperatuursensor, kleppen inclusief motoren en voetventielen

Constructiegegevens

  • Luchtaansluitingen geschikt voor ronde luchtkanalen volgens EN 1506 of EN 13180
  • Düsen in drie grootten voor een optimale inductie
  • Ontluchtingsventiel

Materialen en afwerking

  • Behuizing, uitblaasrooster, luchtkanaal met gestanste düsen vervaardigd van verzinkt plaatstaal
  • Warmtewisselaar bestaat uit koperen buizen met aluminium lamellen
  • Delen in het zicht verzinkt of zwart (RAL 9005)

Technische informatie

  • Functie
  • Bestekomschrijving

Functieomschrijving

Inducerende verdringings-units ventileren ruimten en leveren het benodigde koel- en/of verwarmingsvermogen mbv. warmtewisselaars.

Primaire lucht wordt door düsen toegevoerd en induceert lucht uit de ruimte over een warmtewisselaar .

Het mengsel van primaire en secundaire lucht wordt laag turbulent in de ruimte toegevoerd.

Enkelzijdig uitblazende inductie-verdringingsunit type QLI met groot koelvermogen en thermisch comfort.

Montage tegen wand of borstwering.

Bestaand uit behuizing, kanaal tbv. primaire lucht met aansluiting, onbrandbare düsen en verticale warmtewisselaar; naar keuze met condensbak.

Speciale kenmerken

  • Turbulent-arme luchttoevoer volgens het meng-verdingingsprincipe
  • Verticale warmtewisselaar als 2- of 4-pijps systeem, optioneel met condensbak en aansluiting.
  • Wateraansluiting aan de kopse kant met buitendraad G½", vlakdichtend

Materialen en afwerking

  • Behuizing, uitblaasrooster, luchtkanaal met gestanste düsen vervaardigd van verzinkt plaatstaal
  • Warmtewisselaar bestaat uit koperen buizen met aluminium lamellen
  • Delen in het zicht verzinkt of zwart (RAL 9005)

Uitvoering

  • Verzinkt
  • P1: poedergecoat RAL 9005, zwart, Glansgraad 70 %

Technische gegevens

  • Nominale lengte: 900, 1200, 1500 mm
  • Lengte: 975, 1275, 1575 mm
  • Breedte: 195 mm
  • hoogte: 729 mm
  • Primaire luchthoeveelheid: 4 – 50 l/s of 14 – 180 m³/h
  • Koelvermogen: tot 1000 W
  • Verwarmingsvermogen: tot 750 W
  • Maximale waterzijdige bedrijfsdruk 6 bar
  • Maximale bedrijfstemperatuur: 75 °C

Downloads

Productinformatie

  • Type QLI

    K2 – 2.1 – 1 Documentatie 2 MB pdf

  • Type QLI

    T 1.3/4/HL/1 Technical Leaflet 360 KB pdf

Certificaten

  • EUROVENT certificate

    Eurovent_ChilledBeams_CE_2020_09_DE_en_fr Certificate 160 KB pdf

  • Eurovent Certita Certification Active and Passive Chilled Beams

    Active-and-Passive-Chilled-Beams_CE_EUROVENT_09.12.432_2023_09_DE_en_fr Certificate 200 KB pdf
