Plisséfilter-cellen type MFC

Eurovent-certificering

Eurovent-certificering

Eurovent-certificering

Getest volgens VDI 6022

MFC

Voor grote luchthoeveelheden en langere standtijden

Voor- of eindfilter voor de afscheiding van fijn stof en absoluutfilters voor de hoogste eisen in luchtbehandelingsinstallaties

  • Filtergroepen ISO ePM10, ISO ePM1 (fijnstoffilter) en EPA, HEPA (absoluutfilters)
  • Getest volgens ISO 16890 of volgens EN 1822-1 en ISO 29463-2 tot ISO 29463-5
  • Eurovent-certificering voor fijnstoffilters
  • Filtermedium afgestemd op specifieke eisen van glasvezelpapier met afstandshouders van thermoplastische lijm
  • Laag begindrukverschil door optimale vouwgeometrie en zo groot mogelijk filteroppervlak
  • Compacte V-uitvoering met geringe inbouwdiepte
  • Inbouwmogelijkheden in kanaal HEPA-filterhuizen (type KSF, KSFS) alsmede kanaalhuizen voor HEPA-/actiefkoolfilter (type DCA)
  • Hygiëne-eisen volgens VDI 6022




Algemene informatie

Toepassing

  • Plissé-compactfilterelement serie MFC voor de afscheiding van fijnstof en zwevende stoffen zoals, b.v. aerosolen, toxische stoffen, virussen, bacteriën enz. uit de toe- en afvoer lucht in luchtbehandelingsinstallaties met grote luchthoeveelheden en lange filterstandtijden
  • Fijnstoffilter: Als voor- of eindfilter in luchttechnische installaties voor het filteren van fijnstof.
  • HEPA-filters: Hoofd- of eindfilter voor de hoogste eisen aan de luchtkwaliteit en kiemvrijheid in de toepassingsgebieden: industrie, onderzoek, medicijnen, farmacie en nucleaire techniek

Speciale kenmerken:

  • Lektest-controle standaard voor alle HEPA-filters filterklassen H13, H14

Classificatie

  • Eurovent-certificering voor fijnstoffilters

Nominale groottes

  • B × H × T [mm]

Opties

    • Aantal filterpakketten: 3, 5, 6, 10, 12
    • HMS: Vergroot filteroppervlak
    • FNU: Vlakprofiel-pakking "vuile" zijde
    • FND: Vlakprofiel-pakking "schone" zijde
    • FNB: Vlakprofiel-pakking beide zijden
    • TGU: Afdichtingscontrole-pakking "vuile" zijde (alleen voor filterklassen H13, H14)
    • CSU: naadloze pakking "vuile" zijde
    • CSD: naadloze pakking "schone" zijde
    • CSB: naadloze pakking beide zijde
    • WS: Zonder afdichting
    • OT: Olieneveltest (alleen voor filterklassen H13, H14)
    • OTC: Olieneveltest met certificaat (alleen voor filterklassen H13, H14)

Uitvoering

    • MDF: Filteromranding van vezelplaat
    • GAL: Frontraam van verzinkt plaatstaal
    • STA: Filteromranding van roestvaststaal

Aanvullende producten

  • Kanaal HEPA-filterhuis verkrijgbaar als filterhuis (KSF, KSFS) of samengesteld uit meerdere filterhuizen (KSFSSP)
  • Kanaalhuis voor HEPA-/actiefkoolfilter (DCA)

Constructieve kenmerken

  • Compacte V-uitvoering
  • Omlopende vlakprofiel-pakking "vuile" zijde
  • Optioneel leverbaar met opgeschuimde naadloze pakking of met een afdichtingscontrole-pakking (filterklassen H13, H14) op de "vuile" zijde, plaatsing van vlakprofiel-pakking of de naadloze pakking kan zowel op de "schone" zijde als op beide zijden worden uitgevoerd

Materialen en afwerking

  • Filtermedia van hoogwaardig, vochtbestendig glasvezelpapier die in smalle vouwen geplooid zijn
  • Afstandhouders zorgen voor een gelijkmatige afstand tussen de vouwen onderling
  • Gietmateriaal van duurelastische tweekomponenten  polyurethaan-lijm
  • Filteromranding van vezelplaat, verzinkt plaatstaal of roestvaststaal

Normen en richtlijnen

  • Test volgens ISO 16890; internationale norm voor luchtbehandelingstechniek; classificering op basis van de gemeten afscheidingsgraden, dit wordt verwerkt in een overzicht voor de afscheidingsgraad (ePM).
  • Voor fijnstoffilters wordt de afscheidingsgraad voor een bepaalde deeltjesgrootte met aerosolen (DEHS en KCl) bepaald
  • Met de gemeten waarde volgt de classificering in filter groepen ISO ePM10 en ISO ePM1
  • Testen van HEPA-filters conform EN 1822-1 en ISO 29463-2 tot ISO 29463-5 (Absoluutfilter EPA, HEPA en ULPA): normen voor het testen van de filterprestaties in de fabriek gebaseerd op het tellen van deeltjes met gebruikmaking van een vloeibare testaerosol
  • Uniforme classificatie van HEPA-filters, volgens de afscheidingsgraad met een test aerosol, waarbij de gemiddelde deeltjesgrootte het afscheidings dieptepunt (MPPS) bereikt heeft
  • Absoluutfilters worden overeenkomstig de gemiddelde waarde van de locale of integrale afscheidingsgraad in de filtergroepen EPA (Filterklassen E10, E11, E12), HEPA (Filterklassen H13, H14) en ULPA (Filterklassen U15, U16, U17) geclassificeerd
  • Hygiëneconformiteit volgens VDI 6022, VDI 3803, DIN 1946 deel 4, ÖNORM H 6020, SWKI VA 104-01 en SWKI 99-3 evenals EN 16798

Technische informatie

Technische gegevens, Bestekomschrijving, Bestelsleutel

  • TECHNISCHE GEGEVENS
  • BESTEKOMSCHRIJVING
  • BESTELSLEUTEL

Deeltjes afscheidingsgraad ePM10 [%] volgens ISO 16890

55


––
Deeltjes afscheidingsgraad ePM1 [%] volgens ISO 16890–6090
Begindrukverschil [Pa]] bij nominale luchthoeveelheid90110140
Aanbevolen einddrukverschil [Pa]450450450
Maximale bedrijfstemperatuur [°C]808080
Maximale relatieve luchtvochtigheid [%]100100100

Filterklasse conform EN 1822E11H13H14
Afscheidingsgraad [%] conform EN 1822> 95> 99,95> 99,995
Begindrukverschil [Pa]] bij nominale luchthoeveelheid125250250
Aanbevolen einddrukverschil [Pa]300600600
Maximale bedrijfstemperatuur [°C]808080
Maximale relatieve luchtvochtigheid [%]100100100


Plisséfilter-cel MFC voor het afscheiden van fijnstof b.v. aerosolen, toxische stoffen, virussen, bacteriën uit de toe- en afvoerlucht in luchttechnische installaties.

Toepassing als fijnstoffilter resp. hoofd- of eindfilter in luchttechnische installaties of als HEPA-filter resp. hoofd- of eindfilter voor de hoogste eisen aan de luchtkwaliteit en kiemvrijheid in de toepassingsgebieden: industrie, onderzoek, medicijnen, farmacie en nucleaire techniek.
Kleine inbouwdiepte door compacte V-bouwvorm voor installaties met grote luchthoeveelheden en lange filterstandtijden.

Filtermedium van hoogwaardig, vochtbestendig glasvezelpapier met afstandshouders.
Optimale vouwgeometrie en een groot filteroppervlak zorgen voor lage begindrukverschillen.
Plissé-compactfilters in gangbare maten, filtergroepen ISO ePM10, ISO ePM1 (fijnstoffilters) en EPA, HEPA (Absoluutfilters).
Plisséfilter-cellen hebben standaard een omlopend vlak afdichtingsprofiel op de "vuile" zijde.

Optioneel leverbaar met opgeschuimde afdichting aan een of beide zijden, met een afdichtingscontrole-pakking aan de "vuile" zijde.
Plisséfilter-cellen als fijnstoffilter zijn volgens Eurovent gecertificeerd.

Speciale kenmerken:

  • Lektest-controle standaard voor alle HEPA-filters filterklassen H13, H14

Filterklassen

Filtergroepen

  • ISO ePM10 volgens ISO 16890
  • ISO ePM1 volgens ISO 16890
  • EPA volgens EN 1822
  • HEPA volgens EN 1822


Filterklassen

  • ePM10 55 %
  • ePM1 60 %
  • ePM1 90 %
  • E11
  • H13
  • H14

Constructieve kenmerken

  • Compacte V-uitvoering
  • Omlopende vlakprofiel-pakking "vuile" zijde
  • Optioneel leverbaar met opgeschuimde naadloze pakking of met een afdichtingscontrole-pakking (filterklassen H13, H14) op de "vuile" zijde, plaatsing van vlakprofiel-pakking of de naadloze pakking kan zowel op de "schone" zijde als op beide zijden worden uitgevoerd

MFC–ePM1–90%–GAL/610 × 610 × 292×6/HMS/FNU/OT
|||||||||
123456789


1 Serie

MFC Plisséfilter-cel

2 Classificering
ePM10 Deeltjes afscheidingsgraad ePM10 volgens ISO 16890

ePM1 Deeltjes afscheidingsgraad ePM1 volgens ISO 16890

E11 HEPA-filter conform EN 1822

H13 HEPA-filter conform EN 1822

H14 HEPA-filter conform EN 1822

3 Afscheidingsgraad [%]
volgens ISO 16890 (niet met E11, H13, H14)

4 Uitvoering

MDF Filteromranding van vezelplaat

GAL Filteromranding van verzinkt plaatstaal

STA Filteromranding van roestvaststaal

5 Nominale grootte [mm]
B × H × D

6 Aantal filterpakketten
3
5
6

10
12

7 Filterpakket
Geen vermelding: standaard
HMS vergroot filteroppervlak

8 Afdichting
WS Zonder afdichting
FNU Vlakprofiel-pakking "vuile" zijde
FND Vlakprofiel-pakking "schone" zijde
FNB Vlakprofiel-pakking beide zijden
TGU Afdichtingscontrole-pakking "vuile" zijde
CSU naadloze pakking aan "vuile" zijde}

CSD Naadloze pakking "schone" zijde

CSB Naadloze pakking beide zijde

9 Controle

Geen vermelding: geen lektest-controle

OT Olieneveltest (alleen voor filterklassen H13, H14)
OTC Olieneveltest met certificaat (alleen voor filterklassen H13, H14)

Afmetingen

  • Afmetingen

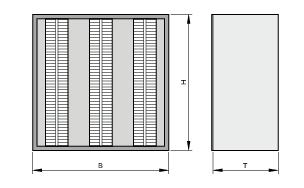

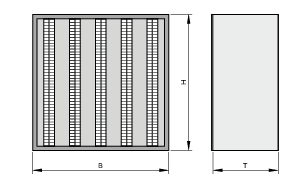

Maattekening MFC-...



Aantal filterpakketten: B = 305 mm : 3; B = 610 mm : 6



①②③④⑤
B [mm]H [mm]T [mm]Aantal filterpakkettenFilterklasseqv [l/s]qv [m³/h] ΔpA [Pa]m²kg
3056102923ePM10 55 %5902125909,27,5
6106102926ePM10 55 %118142509018,415
3056102923ePM1 60 %59021251109,27,5
6106102926ePM1 60 %1181425011018,415
3056102923ePM1 90 %59021251409,27,5
6106102926ePM1 90 %1181425014018,415
3056102923E11306110012510,17,5
3056102925E11417150012516,19
6106102926E11611220012520,215
61061029210E11833300012532,218
76261029212E111042375012538,621,6
2036102923H132428702509,77,2
3056102923H13306110025010,17,5
3056102925H13417150025016,19
6106102926H13611220025020,215
61061029210H13833300025032,218
76261029212H131042375025038,621,6
3056102925H14367132025016,19
61061029210H14733264025032,218
76261029212H14881317025038,621,6


①②③④⑤
B [mm]H [mm]T [mm]Aantal filterpakkettenFilterklasseFilterpakketqv [l/s]qv [m³/h]ΔpA [Pa]m²kg
3056102923ePM10 55 %5902125909,89
6106102926ePM10 55 %118142509019,515
3056102923ePM1 60 %59021251109,89
6106102926ePM1 60 %1181425011019,515
3056102923ePM1 90 %59021251409,89
6106102926ePM1 90 %1181425014019,515
3056102923E11347125012510,77,7
3056102925E11472170012517,69,2
6106102926E11694250012521,515,3
61061029210E11944340012535,118,4
76261029212E111181425012542,122,1
3056102923H1334712502509,87,4
3056102925H13472170025017,69,2
6106102926H13694250025021,515,3
61061029210H13944340025035,118,4
76261029212H131181425025042,122,1
2036102923H13HMS3201150250117,5
3056102925H13HMS556200025018,19,5
61061029210H13HMS1111400025036,219
76261029212H13HMS1389500025043,422,8
3056102925H14417150025017,69,2
61061029210H14833300025035,115,3
76261029212H141000360025042,122,1
