XS

Toepassing

• Geluiddempercoulissen voor demping van ventilator- en stromingsgeluid in luchttechnische installaties.
• Demping van de coulissen XK door absorptie
• Breedband demping ook in het hoge frequentiebereik
• Voor toepassing in ruimten met explosiegevaar (EG-Richtlijn 2014/34/EU (ATEX)), Zone 1, 2, 21 en 22 (buiten) in overeenstemming met richtlijn 1999/92/EG

Speciale kenmerken:

• Verhoogde demping in het hoge frequentiebereik
• Lekdichtheid van het huis volgens EN15727, klasse C en drukklasse 2
• Energiebesparing door gestroomlijnde coulissenframes
• Tot 30 % minder drukverschil
• Hygiënisch getest en gecertificeerd volgens VDI 6022
• Grotere afmetingen mogelijk door gedeelde uitvoering

Nominale groottes

• Breedte B: 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400 mm
• Tussenmaten in stappen van 1 mm.
• Coulisdikte 100 mm: 150 – 2399 mm
• Coulisdikte 200 mm: 250 – 2399 mm
• Coulisdikte 230 mm: 288 – 2399 mm
• Coulisdikte 300 mm: 375 – 2399 mm
• In breedte gedeelde uitvoering bij afmeting 2401 – 4800 mm in stappen van 1 mm mogelijk
• Even aantal coulissen: Deling in het midden
• Oneven aantal coulissen: Deling niet in het midden
• Hoogte H: 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800 mm
• Tussenmaten 150 – 1799 mm in stappen van 1 mm
• In hoogte gedeelde uitvoering bij afmeting 1801 – 3600 mm in stappen van 1 mm mogelijk
• Deling in het midden
• Lengte L: 500, 750, 1000, 1250, 1500 mm
• Tussenmaten 501 – 1499 mm in stappen van 1 mm
• In lengte gedeelde uitvoering bij afmeting 1501 – 3000 mm in stappen van 1 mm mogelijk
• Deel L1: 1000, 1250, 1500 mm
• Deel L2: minstens 501 mm en ≤ L1, in stappen van 1 mm
• Deling in de breedte en/of hoogte, als B + H > 4200 mm
• Spleetbreedte S
• Minimaal: Coulissendikte T × 0,25, echter niet < 40 mm
• Maximaal: Coulissendikte T × 2

Uitvoeringen

• XS met coulissenserie XK
• Coulisdikte 100 mm
• Coulisdikte 200 mm
• Coulisdikte 230 mm
• Coulisdikte 300 mm

Uitvoering

• Geen opgaaf: met behuizing
• OL: zonder behuizing (alleen coulissenset serie XK)

• F: Glasvezeldoek
• L: Glasvezeldoek en strekmetaal voor extra mechanische bescherming van het absorptiemateriaal
• Roestvaststalen uitvoering met geperforeerde plaat

• Geen opgaaf: staal verzinkt 1.0917
• A2: Roestvaststaal 1.4301
• P1: coulissen gepoedercoat in RAL 7001, zilvergrijs

• P: kanaalprofiel 30 mm, verzinkt staal of roestvaststaal
• W: Hoekprofiel 35 × 35 × 3 mm, verzinkt staal
• T: Kanaalprofiel 20 mm, verzinkt staal

• Geen vermelding: zonder
• G: Tegenraam (alleen bij hoekprofiel, W)

Onderdelen en eigenschappen

• Behuizing
• Lekdichtheid van het huis volgens EN15727, klasse C en drukklasse 2
• Diverse luchtkanaal aansluitingen selecteerbaar
• Tegenraam
• Hoekprofiel met identiek gatenpatroon overeenkomstig de bestelde geluiddemper
• Voor montage aan een kanaal op het project.

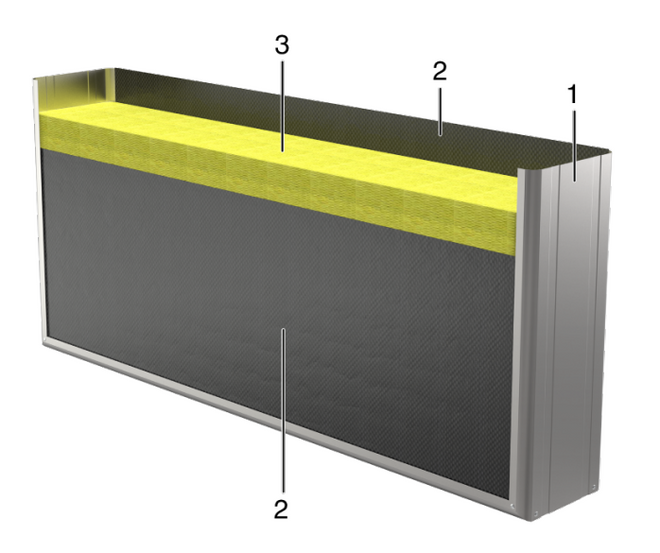

• Gestroomlijnde coulissenframes
• Bedekt de randen van het absorptiemateriaal
• Vermindering van het drukverlies
• Optimalisering van de luchtstroom en vermindering van het stromingsgeluid
• Grotere stabiliteit door speciale profilering

Constructieve kenmerken

• Gefelst luchtkanaal met zettingen voor meer stijfheid
• Geluiddemper in breedte- en/of hoogte gedeelde uitvoering met hoekprofiel
• Alleen verzinkt stalen uitvoering
• Coulissenframe aërodynamisch geprofileerd (radius> 20 mm), om turbulentie in de instroom en uitstroom zijden te verminderen, en door rillen verstevigd
• Frame uiteinden omgevouwen voor een verhoogde frame stijfheid
• Bedrijfstemperatuur tot maximaal 100 °C, Uitvoering -L (strekmetaal/geperforeerde plaat) maximaal 8 uur tot 300 °C

Materialen en afwerking

• Luchtkanaal, kanaalprofiel van verzinkt staal 1.0917 of roestvaststaal 1.4301
• Hoekprofiel van verzinkt staal S235JRC2
• Coulissenframe, middenstijl van verzinkt staalplaat 1.0917 of roestvaststaal 1.4301
• Strekmetaal van verzinkt staal 1.0917
• Geperforeerde plaat van roestvaststaal 1.4301
• Absorptiemateriaal mineraalwol
• Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
• RAL-keurmerk RAL-GZ 388
• Biologisch afbreekbaar volgens TRGS 905 en EUrichtlijn 97/69/EG
• Beschermd tegen erosie tot een luchtsnelheid van max 20 m/s door een toplaag van glaszijde.
• Ongevoelig voor schimmel- of bacteriegroei volgens de DIN EN 846

Normen en richtlijnen

• Tussenschakeldemping en geluidsvermogen van het stromingsgeluid gemeten volgens EN ISO 7235
• Hygiene-eisen volgens VDI 6022, VDI 3803 deel 1 en DIN 1946 deel 4
• EG-Richtlijn 2014/34/EU (ATEX): Apparaten en beschermingssystemen voor toepassing in ruimtes met explosiegevaar
• EG-Richtlinie 1999/92/EG (ATEX): Verbetering van de bescherming van de veiligheid en gezondheid van werknemers die gevaar kunnen lopen door explosieve omstandigheden.
• Luchtdichtheidsklasse en drukklasse volgens DIN EN 15727

Onderhoud

• Onderhoudsarm, door de constructie en gekozen materialen ongevoelig voor slijtage
• Periodieke reinigingsintervallen conform de VDI6022
