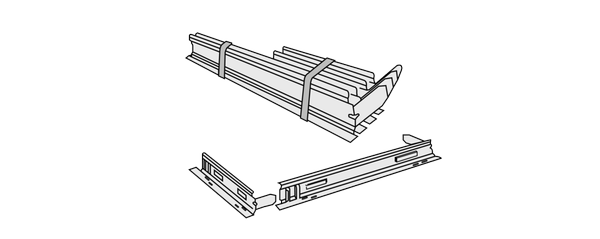

Einbaurahmen für Lüftungsgitter


00157189_0

ER – Lüftungsgitter

Einbaurahmen aus verzinktem Stahlblech zum schnellen und einfachen Einbau von Lüftungsgittern

Einbaurahmen zum schnellen und passgenauen Einbau von Lüftungsgittern, zum Einmörteln mit Mauerankern in der Wandöffnung

  • Winkelprofile aus verzinktem Stahl
  • Vorgestanzte Maueranker
  • Rahmen aus Einzelteilen im Stecksystem

Anwendung

Anwendung

  • Für den Einbau von Lüftungsgitter in Wände und Brüstungen
  • Mit Hilfe des Einbaurahmens können die Lüftungsgitter schnell, einfach und passgenau eingebaut werden
  • Zum Einbau von Lüftungsgittern und Gitterbändern mit verdeckter Schraubbefestigung oder Klemmfederbefestigung notwendig
  • Einbaurahmen ermöglichen die Erstellung der Einbauöffnungen während der Bauphase, um die Lüftungsgitter – so geschützt vor Beschädigung und Verschmutzung – zum Abschluss der Arbeiten aufzunehmen

Beschreibung

Bauteile und Eigenschaften

  • Einbaurahmen aus Winkelprofilen

Materialien und Oberflächen

  • Einbaurahmen aus verzinktem profiliertem Stahlblech mit integrierten Mauerankern

Instandhaltung

  • Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
  • Überprüfung und Reinigung nach VDI 6022

Technische Information

Bestellschlüssel

  • Bestellschlüssel
00269125_0

 Serie
ER       Einbaurahmen für Lüftungsgitter



 Variante
A1       Frontrahmenbreite 12,5 mm, für ASL, AT, VAT, AH, AWT, TR, TRS, TRS-K, AGS
B1       Frontrahmenbreite 5 mm, für X-GRILLE Cover, X-GRILLE Basic, AT, VAT, AH
M1       Frontrahmenbreite 12,5 mm (Rahmenlängsprofil) und 5 mm (Rahmenquerprofil), Für SL

 Nenngröße [mm]
       L × H

00269125_0
00269131_0

  • Das Zubehör wird mit dem Bestellschlüssel des Lüftungsgitters definiert
  • Separate Bestellung ist möglich



Varianten

  • Varianten
Einbaurahmen ER 12,5 für Lüftungsgitter und Wetterschutzgitter WGK
00145965_0
① Rahmenteile
② Farbband
③ Maueranker
④ Steckverbindung
⑤ Rahmenprofil

Kennzeichen: Transparentes Farbband

00145965_0
00137794_0
00137818_0

Einbaurahmen für Lüftungsgitter

Lüftungsgitter Serie Einbaurahmen Farbband
Lüftungsgitter Serie ER 12,5 ER 5 ER 12,5/5
Lüftungsgitter Serie Transparent Braun Rot

Wand-, Brüstung- , Kanaleinbau


X-GRILLE Cover

–

B1

–

X-GRILLE Basic

–

B1

–

ASL

A1

–

–

AT

A1

B1

–

VAT

A1

B1

–

AH

A1

B1

–

AWT

A1

–

–

SL

–

–

M1

TR

A1

–

–

TRS

A1

–

–

TRSK

A1

–

–

Türeinbau


AGS

A1

–

–


Die Gewichtstabelle zeigt die lieferbaren Nenngrößen

Einbaudetails

  • Einbaudetails
Einbaumaße Einbaurahmen für Lüftungsgitter (ER)
00151431_0
① Einbaurahmen
② Maueranker


00151431_0
00151408_0
00151424_0

Einbau und Inbetriebnahme

Vor dem Einmörteln

  • Vorgestanzte Maueranker umbiegen

Nach dem Einmörteln

  • Lüftungsgitter am Einbaurahmen positionieren und befestigen

Einbauhinweise

  • Einbau und Erstellung aller erforderlichen Anschlüsse kundenseitig


Einzelgitter

  • Einbaurahmen besteht aus vier Rahmenteilen
  • Rahmenteile zusammenstecken
  • Zum Wandeinbau Maueranker abspreizen und einmörteln
  • Befestigungslöcher zur Befestigung auf unterschiedlichen Baukörpern mit Schrauben und Nieten


Gitterbänder

  • Mehrteilige Einbaurahmen verbinden
  • Endstücke und Mittelstücke der Gitterbänder miteinander verschrauben


Die Darstellungen sind schematisch und dienen zum besseren Verständnis der Einbaudetails
