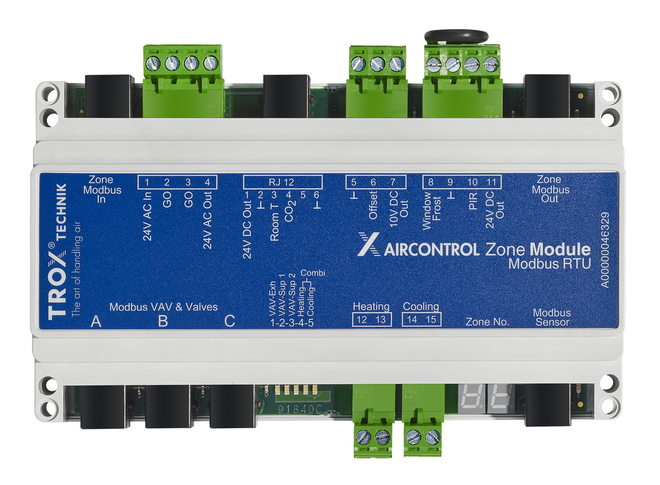

Zonenmodul Modbus RTU

Funktionsbeschreibung

Zonenmodule sind elektronische Regelungskomponenten zur Einzelraumregelung. Temperatur, Luftqualität und Luftfeuchte werden bedarfsgerecht geregelt, unter Berücksichtigung der Belegung.

Das Zonenmodul steuert die Volumenstromregelgeräte für Zuluft und Abluft an sowie ein Heizventil und ein Kühlventil.

Die Bedienung erfolgt an einer Raumbedieneinheit.

Die Erweiterung der Einzelraumregelung um zentrale Funktionen ist mit einem Zonenmaster möglich. Zonenmaster und maximal 25 Zonenmodule bilden ein Segment. Maximal fünf Zonenmaster, in Kaskade geschaltet, sind eine Sektion mit maximal 125 Zonenmodulen.

Konfiguration und Bedienung erfolgen systemabhängig.

• Am Zonenmaster
• An der Raumbedieneinheit X-AIR-CP-2T (Touchscreen)

Volumenstromregelung

Das Zonenmodul X-AIR-ZMO-MOD steuert maximal drei elektronische Volumenstromregler (2 Zuluft, 1 Abluft) an und gibt den Volumenstrom-Sollwert vor. Die eigentliche Volumenstromregelung erfolgt durch den Volumenstromregler.

Der Volumenstrom-Sollwert ist abhängig von der Betriebsart, der Anzahl Volumenstrom-Regelgeräte und deren Nennvolumenströmen. Im Volumenstromregler gespeicherte Parameter, wie V_min und V_max, werden vom Zonenmodul automatisch ausgelesen und ausgewertet.

Die Vorgabe der Betriebsart erfolgt zentral am Zonenmaster oder dezentral an der Raumbedieneinheit.

Betriebsarten

• Automatikbetrieb
• Erhöter Betrieb (V_max)
• Reduzierter Betrieb (V_min)
• Absperrung

Am Raumbediengerät X-AIR-CP-2T ausgewählte Betriebsarten gelten für eine konfigurierbare Zeit. Danach geht die Zone zurück auf Automatik. Die Absperrung bleibt bis zur nächsten Betriebsartänderung erhalten.

Die Klappenstellungen und Volumenstrom-Istwerte der Volumenstrom-Regelgeräte werden an das Zonenmodul übertragen und an übergeordnete Systeme zur energieeffizienten Ventilatorsteuerung weitergegeben.

Temperaturregelung

Die Raum- oder Ablufttemperatur wird mit einem geeigneten Fühler erfasst und laufend mit dem gewünschten Sollwert verglichen. Bei einer Temperaturabweichung wird mit Hilfe der zu Verfügung stehenden Medien (Luft und/oder Wasser) die gewünschte Raumtemperatur geregelt. Unterschiedliche Varianten sind möglich.

• Nur Luft: Kühlen durch Erhöhung des Volumenstromes
• Nur Wasser: Ansteuerung von Heiz- und Kühlventil
• Luft und Wasser: variabler Volumenstrom vor Ventilsteuerung
• Luft und Wasser: Ventilsteuerung vor variablem Volumenstrom

Die Regelung der Raumtemperatur kann auch in Kaskade mit einer Zulufttemperaraturregelung erfolgen. Hierbei wird die Regelabweichung der Raumtemperatur ermittelt und daraus ein Zulufttemperatursollwert bestimmt. Zusätzlich wird die Zulufttemperatur auf einen einstellbaren minimalen und maximalen Wert begrenzt.

In größeren Zonen können zwei weitere Temperaturfühler vorgesehen werden. Geregelt wird dann der Mittelwert.

Luftqualtitätsregelung

Die Messung der Luftqualität erfolgt mit einem Luftqualitätsfühler (VOC oder CO₂) im Raum oder in der Abluft. Liegt der gemessene Schadstoffgehalt oberhalb eines Schwellwertes, werden die Zuluft- und Abluftvolumenströme stetig erhöht, um die Luftqualität zu verbessern. Verfügt die Zone über Heiz- und/oder Kühlventile, werden diese entsprechend angesteuert, um die Raumtemperatur zu regeln.

Feuchteregelung

Die relative Feuchte wird in der Abluft gemessen und mit einem Schwellwert verglichen. Liegt die relative Feuchte über dem Schwellwert, werden die Zuluft- und Abluftvolumenströme stetig erhöht, um die relative Feuchte im Raum zu verringern.

Verfügt die Zone über Heiz- und/oder Kühlventile, werden diese entsprechend angesteuert, um die Raumtemperatur zu regeln.

Fensterkontakt und Frostschutz

Das Zonenmodul hat einen potentialfreien Digitaleingang zur Beschaltung mit einem Fensterkontakt oder einem Frostschutzfühler. Alternativ zum Fensterkontakt kann ein Taupunktfühler aufgeschaltet werden. Die Wirkung des Digitaleingangs ist konfigurierbar.

• Fensterkontakt Die Regelklappen der Volumenstromregler, das Heiz- und Kühlventil schließen.
• Taupunktwächter Um Kondensation an Kühlflächen zu verhindern, schließt das Kühlventil. Die Volumenstromregelung bleibt davon unbeeinflusst.
• Frostschutzfühler Zum Schutz der Wärmeübertrager öffnet das Heizveltil zu 100 %. Die Volumenstromregelung bleibt davon unbeeinflusst.

Bewegungsmelder

Ein weiterer potentialfreier Digitaleingang steht für die Aufschaltung eines Bewegungsmelders (X-SENS-PIR-SM, X-SENS-PIR-FM) zu Verfügung. Bei Raumbelegung ist die Volumenstromregelung freigegeben. Endet die Belegung wird die Volumenstromregelung mit einer konfigurierbaren Ausschaltverzögerung gesperrt.

Heiz- und Kühlanforderung

An zwei Digitalausgängen kann das Zonenmodul Heiz- oder Kühlbedarf signalisieren, um beispielsweise entsprechende Heiz- oder Kühlsysteme zu aktivieren.

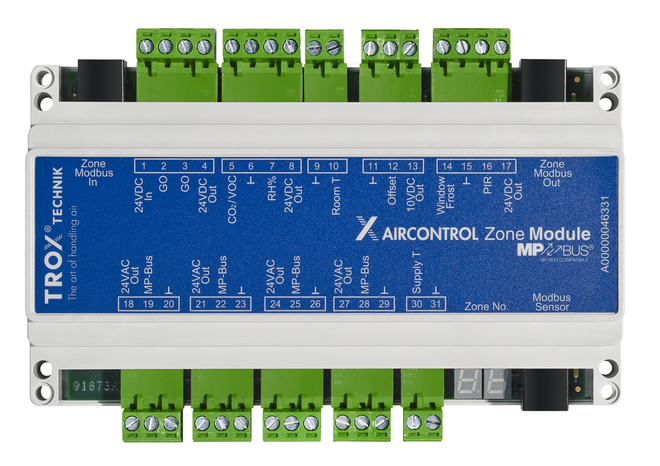

Zonenmodul MP-Bus

Funktionsbeschreibung

Zonenmodule sind elektronische Regelungskomponenten zur Einzelraumregelung. Temperatur, Luftqualität und Luftfeuchte werden bedarfsgerecht geregelt, unter Berücksichtigung der Belegung.

Das Zonenmodul steuert die Volumenstromregelgeräte für Zuluft und Abluft an sowie ein Heizventil und ein Kühlventil.

Die Bedienung erfolgt an einer Raumbedieneinheit.

Die Erweiterung der Einzelraumregelung um zentrale Funktionen ist mit einem Zonenmaster möglich. Zonenmaster und maximal 25 Zonenmodule bilden ein Segment. Maximal fünf Zonenmaster, in Kaskade geschaltet, sind eine Sektion mit maximal 125 Zonenmodulen.

Konfiguration und Bedienung erfolgen systemabhängig.

• Am Zonenmaster
• An der Raumbedieneinheit X-AIR-CP-2T (Touchscreen)

Volumenstromregelung

Das Zonenmodul X-AIR-ZMO-MP steuert maximal drei elektronische Volumenstromregler (2 Zuluft, 1 Abluft) an und gibt den Volumenstrom-Sollwert vor. Die eigentliche Volumenstromregelung erfolgt durch den Volumenstromregler.

Der Volumenstrom-Sollwert ist abhängig von der Betriebsart, der Anzahl Volumenstromregelgeräte und deren Nennvolumenströmen. Im Volumenstromregler gespeicherte Parameter, wie V_min und V_max, werden vom Zonenmodul automatisch ausgelesen und ausgewertet.

Die Vorgabe der Betriebsart erfolgt zentral am Zonenmaster oder dezentral an der Raumbedieneinheit.

Betriebsarten

• Automatikbetrieb
• Erhöter Betrieb (V_max)
• Reduzierter Betrieb (V_min)
• Absperrung

Am Raumbediengerät X-AIR-CP-2T ausgewählte Betriebsarten gelten für eine konfigurierbare Zeit. Danach geht die Zone zurück auf Automatik. Die Absperrung bleibt bis zur nächsten Betriebsartänderung erhalten.

Die Klappenstellungen und Volumenstrom-Istwerte der Volumenstrom-Regelgeräte werden an das Zonenmodul übertragen und an übergeordnete Systeme zur energieeffizienten Ventilatorsteuerung weitergegeben.

Temperaturregelung

Die Raum- oder Ablufttemperatur wird mit einem geeigneten Fühler erfasst und laufend mit dem gewünschten Sollwert verglichen. Bei einer Temperaturabweichung wird mit Hilfe der zu Verfügung stehenden Medien (Luft und/oder Wasser) die gewünschte Raumtemperatur geregelt. Unterschiedliche Varianten sind möglich.

• Nur Luft: Kühlen durch Erhöhung des Volumenstromes
• Nur Wasser: Ansteuerung von Heiz- und Kühlventil
• Luft und Wasser: variabler Volumenstrom vor Ventilsteuerung
• Luft und Wasser: Ventilsteuerung vor variablem Volumenstrom

Die Regelung der Raumtemperatur kann auch in Kaskade mit einer Zulufttemperaraturregelung erfolgen. Hierbei wird die Regelabweichung der Raumtemperatur ermittelt und daraus ein Zulufttemperatursollwert bestimmt. Zusätzlich wird die Zulufttemperatur auf einen einstellbaren minimalen und maximalen Wert begrenzt.

In größeren Zonen können zwei weitere Temperaturfühler vorgesehen werden. Geregelt wird dann der Mittelwert.

Luftqualtitätsregelung

Die Messung der Luftqualität erfolgt mit einem Luftqualitätsfühler (VOC oder CO₂) im Raum oder in der Abluft. Liegt der gemessene Schadstoffgehalt oberhalb eines Schwellwertes, werden die Zuluft- und Abluftvolumenströme stetig erhöht, um die Luftqualität zu verbessern. Verfügt die Zone über Heiz- und/oder Kühlventile, werden diese entsprechend angesteuert, um die Raumtemperatur zu regeln.

Feuchteregelung

Die relative Feuchte wird in der Abluft gemessen und mit einem Schwellwert verglichen. Liegt die relative Feuchte über dem Schwellwert, werden die Zuluft- und Abluftvolumenströme stetig erhöht, um die relative Feuchte im Raum zu verringern. Verfügt die Zone über Heiz- und/oder Kühlventile, werden diese entsprechend angesteuert, um die Raumtemperatur zu regeln.

Fensterkontakt und Frostschutz

Das Zonenmodul hat einen potentialfreien Digitaleingang zur Beschaltung mit einem Fensterkontakt oder einem Frostschutzfühler. Alternativ zum Fensterkontakt kann ein Taupunktfühler aufgeschaltet werden. Die Wirkung des Digitaleingangs ist konfigurierbar.

• Fensterkontakt Die Regelklappen der Volumenstromregler, das Heiz- und Kühlventil schließen.
• Taupunktwächter Um Kondensation an Kühlflächen zu verhindern, schließt das Kühlventil. Die Volumenstromregelung bleibt davon unbeeinflusst.
• Frostschutzfühler Zum Schutz der Wärmeübertrager öffnet das Heizveltil zu 100 %. Die Volumenstromregelung bleibt davon unbeeinflusst.

Bewegungsmelder

Ein weiterer potentialfreier Digitaleingang steht für die Aufschaltung eines Bewegungsmelders (X-SENS-PIR-SM, X-SENS-PIR-FM) zu Verfügung. Bei Raumbelegung ist die Volumenstromregelung freigegeben. Endet die Belegung wird die Volumenstromregelung mit einer konfigurierbaren Ausschaltverzögerung gesperrt.

Zonenmodul Analog

Funktionsbeschreibung

Zonenmodule sind elektronische Regelungskomponenten zur Einzelraumregelung. Temperatur, Luftqualität und Luftfeuchte werden bedarfsgerecht geregelt, unter Berücksichtigung der Belegung.

Das Zonenmodul steuert die Volumenstromregelgeräte für Zuluft und Abluft an sowie ein Heizventil und ein Kühlventil.

Die Bedienung erfolgt an einer Raumbedieneinheit.

Die Erweiterung der Einzelraumregelung um zentrale Funktionen ist mit einem Zonenmaster möglich. Zonenmaster und maximal 25 Zonenmodule bilden ein Segment. Maximal fünf Zonenmaster, in Kaskade geschaltet, sind eine Sektion mit maximal 125 Zonenmodulen.

Konfiguration und Bedienung erfolgen systemabhängig.

• Am Zonenmaster
• An der Raumbedieneinheit X-AIR-CP-2T (Touchscreen)

Volumenstromregelung

Das Zonenmodul X-AIR-ZMO-ANA steuert maximal zwei elektronische Volumenstromregler (1 Zuluft, 1 Abluft) an und gibt den Volumenstrom-Sollwert vor. Die eigentliche Volumenstromregelung erfolgt durch den Volumenstromregler.

Der Volumenstrom-Sollwert ist abhängig von der Betriebsart, der Anzahl Volumenstromregelgeräte und deren Nennvolumenströmen.

Die Vorgabe der Betriebsart erfolgt zentral am Zonenmaster oder dezentral an der Raumbedieneinheit.

Betriebsarten

• Automatikbetrieb
• Erhöter Betrieb (V_max)
• Reduzierter Betrieb (V_min)
• Absperrung

Am Raumbediengerät X-AIR-CP-2T ausgewählte Betriebsarten gelten für eine konfigurierbare Zeit. Danach geht die Zone zurück auf Automatik. Die Absperrung bleibt bis zur nächsten Betriebsartänderung erhalten.

Temperaturregelung

Die Raum- oder Ablufttemperatur wird mit einem geeigneten Fühler erfasst und laufend mit dem gewünschten Sollwert verglichen. Bei einer Temperaturabweichung wird mit Hilfe der zu Verfügung stehenden Medien (Luft und/oder Wasser) die gewünschte Raumtemperatur geregelt. Unterschiedliche Varianten sind möglich.

• Nur Luft: Kühlen durch Erhöhung des Volumenstromes
• Nur Wasser: Ansteuerung von Heiz- und Kühlventil
• Luft und Wasser: variabler Volumenstrom vor Ventilsteuerung
• Luft und Wasser: Ventilsteuerung vor variablem Volumenstrom

Die Regelung der Raumtemperatur kann auch in Kaskade mit einer Zulufttemperaraturregelung erfolgen. Hierbei wird die Regelabweichung der Raumtemperatur ermittelt und daraus ein Zulufttemperatursollwert bestimmt. Zusätzlich wird die Zulufttemperatur auf einen einstellbaren minimalen und maximalen Wert begrenzt.

In größeren Zonen können zwei weitere Temperaturfühler vorgesehen werden. Geregelt wird dann der Mittelwert.

Luftqualtitätsregelung

Die Messung der Luftqualität erfolgt mit einem Luftqualitätsfühler (VOC oder CO₂) im Raum oder in der Abluft. Liegt der gemessene Schadstoffgehalt oberhalb eines Schwellwertes, werden die Zuluft- und Abluftvolumenströme stetig erhöht, um die Luftqualität zu verbessern. Verfügt die Zone über Heiz- und/oder Kühlventile, werden diese entsprechend angesteuert, um die Raumtemperatur zu regeln.

Feuchteregelung

Die relative Feuchte wird in der Abluft gemessen und mit einem Schwellwert verglichen. Liegt die relative Feuchte über dem Schwellwert, werden die Zuluft- und Abluftvolumenströme stetig erhöht, um die relative Feuchte im Raum zu verringern. Verfügt die Zone über Heiz- und/oder Kühlventile, werden diese entsprechend angesteuert, um die Raumtemperatur zu regeln.

Fensterkontakt und Frostschutz

Das Zonenmodul hat einen potentialfreien Digitaleingang zur Beschaltung mit einem Fensterkontakt oder einem Frostschutzfühler. Alternativ zum Fensterkontakt kann ein Taupunktfühler aufgeschaltet werden. Die Wirkung des Digitaleingangs ist konfigurierbar.

• Fensterkontakt Die Regelklappen der Volumenstromregler, das Heiz- und Kühlventil schließen.
• Taupunktwächter Um Kondensation an Kühlflächen zu verhindern, schließt das Kühlventil. Die Volumenstromregelung bleibt davon unbeeinflusst.
• Frostschutzfühler Zum Schutz der Wärmeübertrager öffnet das Heizveltil zu 100 %. Die Volumenstromregelung bleibt davon unbeeinflusst.

Bewegungsmelder

Ein weiterer potentialfreier Digitaleingang steht für die Aufschaltung eines Bewegungsmelders (X-SENS-PIR-SM, X-SENS-PIR-FM) zu Verfügung. Bei Raumbelegung ist die Volumenstromregelung freigegeben. Endet die Belegung wird die Volumenstromregelung mit einer konfigurierbaren Ausschaltverzögerung gesperrt.

Betriebsarten

• Automatik: Bedarfsgerechte Regelung der Zonen
• Minimaler Volumenstrom: Alle Volumenstromregler regeln V_min, Temperaturregelung und Ansteuerung von Heiz- und Kühlventil bleiben aktiv
• Maximaler Volumenstrom: Alle Volumenstromregler regeln V_max, Temperaturreglung und Ansteuerung von Heiz- und Kühlventil bleiben aktiv
• Brandalarm: Zuluft V_max oder Absperrung, Abluft V_max oder Absperrung
• Stand-By: Absperrung aller Volumenstromregler, Heiz- und Kühlventil geschlossen

Anwendung

• Zonenmodule X-AIR-ZMO-MOD des Regelungssystems X-AIRCONTROL zur Einzelraumregelung für bedarfsgerechte Regelung der Temperatur, Luftqualität und Luftfeuchte sowie Erfassung der Belegung
• Aufschaltung der Sensoren und Aktoren mit Modbus RTU
• Aufschaltung von Raumtemperaturfühler, Bewegungsmelder, VOC- oder CO₂-Fühler sowie Fensterkontakt, Frostschutzfühler oder Taupunktfühler
• Ansteuerung von maximal zwei Volumenstromregelgeräten für Zuluft und einem für Abluft
• Ansteuerung eines Heizventils und eines Kühlventils
• Anschluss einer Raumbedieneinheit

Ergänzende Produkte

Raumbedieneinheiten

• X-AIR-CP-2T Raumbedieneinheit mit Temperatursensor, Touchdisplay 2"
• X-AIR-CP-TS Raumbedieneinheit mit Temperatursensor und Sollwertsteller

Sensoren

• X-SENS-VOC Luftqualitätsfühler (VOC) für Abluftleitungen
• X-SENS-CO2-RH Kombinationsfühler CO₂ und Feuchte für Wandanbau
• X-SENS-TEMP-RH-EXH Kombinationsfühler Temperatur und Feuchte für Abluftleitungen
• X-SENS-TEMP-PT1000 Kanalfühler Temperatur (PT1000)
• X-SENS-DEWPT Taupunktwächter
• X-SENS-PIR-SM Bewegungsmelder, Erfassungsbereich 180° für Wandanbau
• X-SENS-PIR-FM Bewegungsmelder, Erfassungsbereich 360° für Deckenanbau

Aktoren

• TV.../.../BM0-J6 Volumenstrom-Regelgerät mit Compactregler
• X-VALVE-MOD-2W Stellantrieb für Zweiwegeventile für Heizen oder Kühlen
• X-VALVE-MOD-6W Stellantrieb für Sechswegeventile für Heizen und Kühlen

Zubehör

• X-AIR-ZMO-COVER Abdeckung für Zonenmodule
• X-SENS-SPLITTER Vierfach-Verteiler für Sensoren und Bedieneinheiten mit Modbus

Schnittstellen

Eingänge

Zwei Digitaleingänge

• Fensterkontakt, Taupunktfühler oder Frostschutzfühler
• Bewegungsmelder

Ein Temperaturfühlereingang

• Raumtemperaturfühler Typ PT1000

Zwei Analogeingänge

• Sollwertsteller 0 – 10 V DC
• Luftqualitätsfühler 0 – 10 V DC

Ausgänge

Zwei Digitalausgänge

• Heizbedarf
• Kühlbedarf

Kommunikationsschnittstellen

• Modbus In: Anschluss von Zonenmodulen (Richtung Zonenmaster)
• Modbus Out: Anschluss von Zonenmodulen
• Modbus Sensor: Sensoren und Raumbedieneinheit
• Modbus A, B, C: Volumenstrom-Regelgeräte Zuluft und Abluft, Heiz- und Kühlventile, mit Vierfach-Verteiler (X-SENS-SPLITTER) max. 2 Aktoren an eine Schnittstelle, max. 5 Aktoren insgesamt

Anwendung

• Zonenmodule X-AIR-ZMO-MP des Regelungssystems X-AIRCONTROL zur Einzelraumregelung für bedarfsgerechte Regelung der Temperatur, Luftqualität und Luftfeuchte sowie Erfassung der Belegung
• Aufschaltung aller Aktoren mit MP-Bus
• Aufschaltung der Sensoren mit Modbus RTU
• Aufschaltung von Raumtemperaturfühler, Bewegungsmelder, VOC- oder CO₂-Fühler sowie Fensterkontakt, Frostschutzfühler oder Taupunktfühler
• Ansteuerung von maximal zwei Volumenstromregelgeräten für Zuluft und einem für Abluft
• Anschluss einer Raumbedieneinheit

Ergänzende Produkte

Raumbedieneinheiten

• X-AIR-CP-2T Raumbedieneinheit mit Temperatursensor, Touchdisplay 2"
• X-AIR-CP-TS Raumbedieneinheit mit Temperatursensor und Sollwertsteller

Sensoren

• X-SENS-VOC Luftqualitätsfühler (VOC) für Abluftleitungen
• X-SENS-CO2-RH Kombinationsfühler CO₂ und Feuchte für Wandanbau
• X-SENS-TEMP-RH-EXH Kombinationsfühler Temperatur und Feuchte für Abluftleitungen
• X-SENS-TEMP-PT1000 Kanalfühler Temperatur (PT1000)
• X-SENS-DEWPT Taupunktwächter
• X-SENS-PIR-SM Bewegungsmelder, Erfassungsbereich 180° für Wandanbau
• X-SENS-PIR-FM Bewegungsmelder, Erfassungsbereich 360° für Deckenanbau

Aktoren

• TV.../.../BC0, BP* Volumenstrom-Regelgerät mit Compactregler oder Universalregler, statisch
• X-VALVE-MP-2W Stellantrieb für Zweiwegeventile für Heizen oder Kühlen
• X-VALVE-MP-6W Stellantrieb für Sechswegeventile für Heizen und Kühlen

Zubehör

• X-AIR-ZMO-COVER Abdeckung für Zonenmodule
• X-SENS-SPLITTER Vierfach-Verteiler für Sensoren und Bedieneinheiten mit Modbus

Schnittstellen

Eingänge

Zwei Digitaleingänge

• Fensterkontakt, Taupunktfühler oder Frostschutzfühler
• Bewegungsmelder

Ein Temperaturfühlereingang

• Raumtemperaturfühler Typ PT1000

Drei Analogeingänge

• Sollwertsteller 0 – 10 V DC
• Luftqualitätsfühler 0 – 10 V DC
• Feuchtefühler 0 – 10 V DC

Kommunikationsschnittstellen

• Modbus In: Anschluss von Zonenmodulen (Richtung Zonenmaster)
• Modbus Out: Anschluss von Zonenmodulen
• Modbus Sensor: Sensoren und Raumbedieneinheit
• MP-Bus, vierfach: Volumenstrom-Regelgeräte Zuluft und Abluft, Heiz- und Kühlventile, max. 2 Aktoren an eine Schnittstelle, max. 5 Aktoren insgesamt

Anwendung

• Zonenmodule X-AIR-ZMO-ANA des Regelungssystems X-AIRCONTROL zur Einzelraumregelung für bedarfsgerechte Regelung der Temperatur, Luftqualität und Luftfeuchte sowie Erfassung der Belegung
• Aufschaltung aller Sensoren mit Modbus RTU
• Aufschaltung der Aktoren mit Analogsignalen 0 – 10 V DC
• Aufschaltung von Raumtemperaturfühler, Bewegungsmelder, VOC- oder CO₂-Fühler sowie Fensterkontakt, Frostschutzfühler oder Taupunktfühler
• Ansteuerung von einem Volumenstromregelgerät für Zuluft und einem für Abluft
• Ansteuerung eines Heizventils und eines Kühlventils
• Anschluss einer Raumbedieneinheit

Ergänzende Produkte

Raumbedieneinheiten

• X-AIR-CP-2T Raumbedieneinheit mit Temperatursensor, Touchdisplay 2"
• X-AIR-CP-TS Raumbedieneinheit mit Temperatursensor und Sollwertsteller

Sensoren

• X-SENS-VOC Luftqualitätsfühler (VOC) für Abluftleitungen
• X-SENS-CO2-RH Kombinationsfühler CO₂ und Feuchte für Wandanbau
• X-SENS-TEMP-RH-EXH Kombinationsfühler Temperatur und Feuchte für Abluftleitungen
• X-SENS-TEMP-PT1000 Kanalfühler Temperatur (PT1000)
• X-SENS-DEWPT Taupunktwächter
• X-SENS-PIR-SM Bewegungsmelder, Erfassungsbereich 180° für Wandanbau
• X-SENS-PIR-FM Bewegungsmelder, Erfassungsbereich 360° für Deckenanbau

Aktoren

• TV.../.../Easy, BC0, B1* Volumenstrom-Regelgerät mit Easyregler, Compactregler oder Universalregler (0 – 10 V DC)
• X-VALVE-ANA-2W Stellantrieb für Zweiwegeventile für Heizen oder Kühlen
• X-VALVE-ANA-6W Stellantrieb für Sechswegeventile für Heizen und Kühlen

Zubehör

• X-AIR-ZMO-COVER Abdeckung für Zonenmodule
• X-SENS-SPLITTER Vierfach-Verteiler für Sensoren und Bedieneinheiten mit Modbus

Schnittstellen

Eingänge

Zwei Digitaleingänge

• Fensterkontakt, Taupunktfühler oder Frostschutzfühler
• Bewegungsmelder

Zwei Temperaturfühlereingänge

• Raumtemperaturfühler Typ PT1000
• Zulufttemperaturfühler Typ PT1000

Drei Analogeingänge

• Sollwertsteller 0 – 10 V DC
• Luftqualitätsfühler 0 – 10 V DC
• Feuchtefühler 0 – 10 V DC

Ausgänge

Vier Analogausgänge

• Volumenstrom-Regelgerät Zuluft
• Volumenstrom-Regelgerät Abluft
• Ventilantrieb Heizen
• Ventilantrieb Kühlen

Kommunikationsschnittstellen

• Modbus In: Anschluss von Zonenmodulen (Richtung Zonenmaster)
• Modbus Out: Anschluss von Zonenmodulen
• Modbus Sensor: Sensoren und Raumbedieneinheit

Steigende Anforderungen an den energieeffizienten Betrieb raumlufttechnischer Anlagen und aktuelle EU-Vorschriften lassen sich mit intelligenten regelungstechnischen Lösungen erfüllen.

X-AIRCONTROL ist ein System zur Regelung raumlufttechnischer Größen, das die Informationen von Fühlern (Sensoren) und Stellgliedern (Aktoren) nutzt, um raumlufttechnische Anlagen insgesamt optimiert zu betreiben. Dazu ermittelt das System den aktuellen Bedarf, um komfortable Raumluftzustände zu erhalten, und steuert dementsprechend die Ventilatoren, Pumpen und Ventile.

Das System X-AIRCONTROL ist modular konzipiert, sodass projektspezifisch einzelne oder alle Optimierungsfunktionen vorgesehen werden können.

• Auswerten der Positionen der Regelklappen aller Volumenstromregelgeräte
• Optimierte Ventilatorsteuerung (Optimiser-Funktion)
• Auswerten der Heiz- und/oder Kühlbedarfe der Zonen
• Berechnung des Temperatur-Sollwertes für die Zuluft des zentralen RLT-Gerätes
• Konfiguration, Visualisierung, Überwachung und Alarmmanagement an zentraler Stelle

X-AIRCONTROL Zone

Im Regelungssystem X-AIRCONTROL ist die Zone ein Bereich, in dem bestimmte raumlufttechnische Größen wie Temperatur und Feuchte, unter Berücksichtigung der Belegung, bedarfsgerecht geregelt werden. In der Regel sind das Einzelräume, aber auch in größeren Flächen, z. B. Großraumbüros, ist die Aufteilung in Zonen möglich.

• Die Regelungskomponente für die Zone ist das Zonenmodul
• Fühler erfassen verschiedene raumlufttechnische Größen sowie die Belegung der Zone
• Mit Stellantrieben werden diese Zustände geregelt
• Der Raumnutzer kann an Bedieneinheiten das System beeinflussen, um es seinen individuellen Komfortbedürfnissen anzupassen
• Das Zonenmodul kann Stand-alone arbeiten oder in größere Systeme integriert werden

X-AIRCONTROL Segment

Ein Segment ist die Zusammenschaltung von maximal 25 Zonenmodulen zu einem Bereich, für den bestimmte Vorgaben gemeinsam gelten und/oder aus dem bestimmte Daten ermittelt werden. Die Segmentierung wird notwendig, wenn in unterschiedlichen Bereichen jeweils zentrale Vorgaben erfolgen sollen und Daten aus den Zonen ausgewertet werden. So können einzelne Etagen, Nord- und Südbereiche oder Bereiche unterschiedlicher Nutzung jeweils ein Segment bilden.

• Die zentrale Funktion für das Segment übernimmt ein Zonenmaster
• Fühler erfassen Zustände, die innerhalb des Segmentes relevant sind, z. B. Außentemperatur
• Digitaleingänge und -ausgänge schalten Funktionen für das Segment, z. B. Brandalarm
• Ein Webserver (des Zonenmasters) ermöglicht Konfiguration, Visualisierung, Überwachung und Alarmmanagement für das gesamte Segment
• Schnittstellen Modbus TCP und BACnet IP zur Integration in übergeordnete Systeme
• Ein Segment kann Stand-alone arbeiten oder mit weiteren Segmenten Teil einer Sektion werden

X-AIRCONTROL Sektion

Eine Sektion ist die Zusammenfassung von maximal 5 Segmenten. Im maximalen Ausbau besteht die Sektion aus fünf Zonenmastern und 125 Zonenmodulen.

• Die zentrale Funktion für die Sektion übernimmt der erste Zonenmaster
• Die Anbindung des ersten Zonenmasters an die Regelung des RLT-Gerätes ermöglicht einen Anlagenbetrieb mit maximaler Energieeffizienz
• Mit mehreren, voneinander unabhängigen Sektionen sind auch größere Strukturen möglich, sodass die Größe des Gesamtsystems praktisch keinen Beschränkungen unterliegt

Stand-alone-Lösung für eine Zone

Ein Zonenmodul kann in Verbindung mit einem Raumbediengerät einen Raum eigenständig regeln.

• Integration von Volumenstrom-Regelgeräten (maximal 2 × Zuluft und 1 × Abluft)
• Ansteuerung von Ventilen für Kühlen und Heizen
• Raumbediengerät X-AIR-CP-2T zur Temperaturerfassung und Konfiguration der Zone (zwingend erforderlich)
• Zeitprogramme unabhängig von der Gebäudeleittechnik
• Einfache Verdrahtung
• Plug&Play-Anschluss von Komponenten

Mit zusätzlichen Fühlern (optional) werden weitere raumlufttechnische Größen automatisch berücksichtigt.

• Raumbelegung
• Luftqualität
• Luftfeuchte

Vernetzung von Zonen zum Multizonenbetrieb

Der Zonenmaster ermöglicht den Anschluss von maximal 25 Zonenmodulen sowie maximal vier weiterer Zonenmaster, sodass ein System mit maximal125 Zonenmodulen möglich ist. Die Zonenmodule sind auch in unterschiedlichen Varianten (Modbus, MP-Bus und Analog) kombinierbar und werden ganz einfach miteinander verbunden (Plug&Play).

• Maximal 25 Zonenmodule je Zonenmaster (Segment)
• Maximal fünf Zonenmaster (Sektion)
• Maximal 125 Zonenmodule in einer Sektion

Jedes Zonenmodul regelt individuell die vorgesehenen Bedingungen der jeweiligen Zone (Einzelraum). Die Verbindung der Zonenmodule erfolgt in Reihe mit jeweils maximal 100 m Leitungslänge von Modul zu Modul, sodass auch großflächige Gebäude zu vernetzen sind. Die Zuweisung eindeutiger Adressen erfolgt für alle Zonenmaster und Zonenmodule automatisch, was die Systeminbetriebnahme sehr vereinfacht (Plug&Play).

Anwendungsvorteile des Zonenmasters

• Zentraler Zugriff zur Visualisierung und Einstellung der individuellen Zonenparameter, durch integrierten Webserver
• Ethernet-Anschluss zur einfachen Einbindung in übergeordnete Systemen und Zugang zum Internet zur Fernwartung
• Möglichkeit zum Anschluss eines WiFi-Routers (WLAN)

Systemlösung in Verbindung mit X-CUBE Compact

Sind in Projekten RLT-Geräte X-CUBE Compact vorgesehen, ist die Regelung der Zonen mit dem System X-AIRCONTROL die ideale Systemlösung. Die Regeleinheit X-CUBE Control des RLT-Gerätes übernimmt, neben der Ansteuerung der Ventilatoren, Klappen und weiteren Komponenten des Zentralgerätes, auch direkt die Funktion des Zonenmasters.

Das RLT-Gerät X-CUBE Compact ist in der Lage, maximal vier Zonen zu bedienen. Sind also maximal vier Zonenmodule angeschlossen, ist kein zusätzlicher Zonenmaster erforderlich.

Die Regeleinheit X-CUBE Control hat eine Ethernet-Schnittstelle und einen Webserver zur Konfiguration des RLT-Gerätes, ermöglicht in dieser Kombination aber auch die Konfiguration der Zonenmodule.

• Zonenmaster als Funktion in der Regeleinheit X-CUBE Control integriert
• Maximal vier Zonenmodule, auch in unterschiedlichen Varianten (Modbus, MP-Bus und Analog) je RLT-Gerät X-CUBE Compact
• Integrierter Webserver zur Konfiguration des RLT-Gerätes und der Zonenmodule
• Fernwartung möglich
• Mögliche Erweiterung: Mit einem zusätzlichen Zonenmaster maximal 25 Zonenmodule je RLT-Gerät

Systemlösung in Verbindung mit X-CUBE

RLT-Geräte X-CUBE mit der Regeleinheit X-CUBE Control bieten die Funktionalität des Zonenmasters direkt und ohne zusätzlichen Aufwand.

• Regelung des RLT-Gerätes
• Zonenmaster für maximal 125 Zonenmodule

Ist die Funktion des Zonenmasters durch die Regeleinheit X-CUBE Control geplant, erfolgen Konfiguration, Visualisierung, Überwachung und Alarmmanagement direkt am Touchscreen der Regeleinheit, sowohl für das RLT-Gerät, als auch für die Zonenmodule.

Der integrierte Webserver der Regeleinheit ermöglicht passwortgeschützten Zugriff auf das gesamte System, und das von jedem beliebigen Ort aus.

• Webserver für Fernzugriff
• Abfrage aktueller Betriebsdaten
• Anpassung von Parametern
• Wartungslaufmanagement
• Alarmierung per Mail oder SMS

Planungshinweise

• Der gewünschten Funktionalität der Zonen entsprechend, die dazu notwendigen Fühler planen
• Varianten der Zonenmodule (Modbus, MP-Bus, Analog) und Stellantriebe (Volumenstromregler und Ventilantriebe) zueinander kompatibel planen
• Um höchste energetische Ansprüche zu erfüllen, Zonenmodule mit busfähigen Stellantrieben wählen (Modbus, MP-Bus), denn nur diese übertragen die benötigten Informationen über Ventil- und Klappenstellungen
• Bei Verwendung von RLT-Geräten X-CUBE mit integrierter Regeleinheit X-CUBE Control ist eine direkte Anbindung von maximal 125 Zonenmodulen, ohne zusätzliche Zonenmaster, möglich
• Bei Verwendung von RLT-Geräten X-CUBE Compact ist eine direkte Anbindung von maximal 4 Zonenmodulen, ohne zusätzliche Zonenmaster, möglich
