VMR

Serie VMR mit Anbaugruppe BTD

Serie VMR mit Anbaugruppe XTD

Serie VMR mit Anbaugruppe ELAB TCU3

Geprüft nach VDI 6022

Zur Volumenstrommessung in Luftleitungen

Runde Volumenstrommesseinrichtung zur Erfassung oder Überwachung des Volumenstroms

Manuelle Luftstrommessung
Permanente Luftstrommessung
Messwerterfassung für Folgeregler oder Luft-Management-System LABCONTROL
Optionaler Wirkdrucktransmitter zur automatischen Messwerterfassung werkseitig montiert, verschlaucht und verdrahtet
Gehäuse-Leckluftstrom nach EN 15727, Klasse C

Optionale Ausstattung und Zubehör

Beidseitig mit Flansch
Lippendichtung
Dynamische oder statische Wirkdrucktransmitter

Initialisiere Bestellschlüssel

Allgemeine Informationen

Anwendung

Runde Volumenstrommesseinrichtungen zur manuellen oder automatischen Messung von Volumenströmen
Vereinfachung von Inbetriebnahme, Abnahme und Wartung
Optional mit dynamischem Wirkdrucktransmitter für Anlagen mit sauberer Luft
Optional mit statischem Wirkdrucktransmitter für Anlagen mit verschmutzter Luft

Besondere Merkmale

Aufgrund geringer Druckdifferenzen zur dauerhaften Installation geeignet
Hohe Messgenauigkeit der Volumenströme (auch bei Bogenanschluss mit R = 1D)

Nenngrößen

100, 125, 160, 200, 250, 315, 400 mm

Varianten

VMR: Volumenstrommesseinrichtung
VMR-FL: Volumenstrommesseinrichtung beidseitig mit Flansch

Ausführung

Verzinktes Stahlblech
P1: Oberfläche pulverbeschichtet, silbergrau (RAL 7001)
A2: Edelstahl

Bauteile und Eigenschaften

Inbetriebnahmebereites Gerät, bestehend aus den mechanischen Bauteilen und optionalen Wirkdrucktransmittern
Mittelwert bildender Differenzdrucksensor zur Luftstrommessung
Optionale Wirkdrucktransmitter werkseitig montiert und verschlaucht
Hohe Messgenauigkeit der Volumenströme (auch bei Bogenanschluss mit R = 1D)

Anbauteile

Dynamischer Wirkdrucktransmitter (BTD, XTD)
Statischer Wirkdrucktransmitter (BTS, XTS)
LABCONTROL: Komponenten für Luft-Management-Systeme (ELAB)

Zubehör

G2: beidseitig mit Gegenflansch
D2: beidseitig mit Doppellippendichtung (werkseitig aufgebracht)

Konstruktionsmerkmale

Rundes Gehäuse
Rohrstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180
Rohrstutzen mit Einlegesicke für Dichtung
TVR-FL: Flansche nach EN 12220

Materialien und Oberflächen

Ausführung verzinktes Stahlblech

Gehäuse aus verzinktem Stahlblech
Sensorrohre aus Aluminium

Ausführung Pulverbeschichtung (P1)

Gehäuse aus verzinktem Stahlblech mit Pulverbeschichtung
Sensorrohre aus Aluminium mit Pulverbeschichtung

Ausführung Edelstahl (A2)

Gehäuse aus Edelstahl 1.4301
Sensorrohre aus Aluminium mit Pulverbeschichtung

Normen und Richtlinien

Erfüllt die Hygieneanforderungen nach

EN 16798, Teil 3
VDI 6022, Blatt 1
DIN 1946, Teil 4
Weitere Normen, Richtlinien gemäß Hygienezertifikat

Gehäuse-Leckluftstrom

EN 1751, Klasse C

Instandhaltung

Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

VMR mit Anbaugruppe XTS

1: Wirkdrucksensor
2: Messumfomer
3: Gehäuse

Zur Messung des Volumenstroms enthält die Volumenstrommesseinrichtung einen Wirkdrucksensor. Der an diesem Sensor abgreifbare Wirkdruck kann manuell gemessen und ausgewertet oder von einem Messumformer (Wirkdrucktransmitter) in ein elektrisches Signal umgeformt werden.

Nenngrößen	100 – 400 mm
Volumenstrombereich	34 – 6279 m³/h bzw. 10 – 1744 l/s
maximal zulässige Druckdifferenz	1000 Pa
Wirkdruckbereich	ca. 2 Pa – 260 Pa *
Messgenauigkeit	5 – 16 %
Betriebstemperatur	10 – 50 °C

* 260 Pa vom Nennvolumenstrom

Die Schnellauslegung gibt einen guten Überblick über die Volumenstrommessbereiche, Druckverluste, Messgenauigkeiten und die C-Werte der einzelnen Nenngrößen. Berechnung der Volumenströme aus den gemessenen Wirkdrücken bei Ausführung ohne Anbauteile siehe in Abschnitt „Produktdetails“.

Volumenstrombereiche und Mindestdruckdifferenzen
Anbauteil: ohne, XTD, BTD

NG	qv [l/s]	qv [m³/h]	C-Wert [l/s]	C-Wert [m³/h]	Δqv [±%]
100	10	34	6,1	22,0	16
100	98	354	6,1	22,0	6
125	16	55	10,0	35,9	16
125	160	578	10,0	35,9	6
160	25	88	16,0	57,6	16
160	257	928	16,0	57,6	6
200	40	143	26,1	93,8	16
200	420	1512	26,1	93,8	6
250	60	216	39,5	142,2	16
250	636	2292	39,5	142,2	6
315	100	359	65,6	236,2	16
315	1057	3807	65,6	236,2	6
400	165	591	108,2	389,5	16
400	1744	6279	108,18	389,5	5

Hinweis: C-Werte für eine Luftdichte von 1,2 kg/m³ bei 20 °C

Volumenstrombereiche und Mindestdruckdifferenzen
Anbauteil: XTS, BTS, ELAB

NG	qv [l/s]	qv [m³/h]	C-Wert [l/s]	C-Wert [m³/h]	Δqv [±%]
100	14	50	6,1	22,0	14
100	98	354	6,1	22,0	6
125	23	81	9,9	35,9	13
125	160	578	9,9	35,9	6
160	36	129	16,0	57,6	14
160	257	928	16,0	57,6	6
200	59	210	26,1	93,8	13
200	420	1512	26,1	93,8	6
250	89	318	39,5	142,2	14
250	636	2292	39,5	142,2	6
315	147	529	65,6	236,2	13
315	1057	3807	65,6	236,2	6
400	242	871	108,2	389,5	13
400	1744	6279	108,2	389,5	5

Hinweis: C-Werte für eine Luftdichte von 1,2 kg/m³ bei 20 °C

Ausschreibungstext

Volumenstrommesseinrichtung in runder Bauform zur Messung von Volumenströmen in RLT-Anlagen, in 7 Nenngrößen. Zur manuellen Bestimmung von Volumenströmen oder zur permanenten Überwachung des Istwertsignals. Inbetriebnahmebereites Gerät, bestehend aus dem Gehäuse mit dem Mittelwert bildenden Differenzdrucksensor. Wirkdrucksensor mit 3 mm Messbohrungen, dadurch unempfindlich gegen Verschmutzung.

Besondere Merkmale

Aufgrund geringer Druckdifferenzen zur dauerhaften Installation geeignet
Hohe Messgenauigkeit der Volumenströme (auch bei Bogenanschluss mit R = 1D)

Materialien und Oberflächen

Ausführung verzinktes Stahlblech

Gehäuse aus verzinktem Stahlblech
Sensorrohre aus Aluminium

P1: Ausführung Pulverbeschichtung (P1)

Gehäuse aus verzinktem Stahlblech, Oberfläche pulverbeschichtet, silber (RAL 7001)
Sensorrohe aus Aluminium mit Pulverbeschichtung

A2: Ausführung Edelstahl (A2)

Gehäuse aus Edelstahl 1.4301
Sensorrohe aus Aluminium mit Pulverbeschichtung

Anschlussausführung

Rohrstutzen mit Einlegesicke für Lippendichtung,
passend für Luftleitungen nach EN 1506 oder EN 13180

FL: Flansch beidseitig nach EN 12220

Technische Daten

Nenngrößen: 100 – 400 mm
Volumenstrombereich: 34 – 6279 m³/h oder 10 – 1744 l/s
Wirkdruckbereich: ca. 2 – 260 Pa
Messgenauigkeit: 5 – 16 %
Betriebstemperatur: 10 – 50 °C
Gehäuse-Leckluftstrom nach EN 1751, Klasse C

VMR

–

160

BTD

1 Serie
VMR Volumenstrommesseinrichtung, rund

2 Material
Keine Eintragung: verzinktes Stahlblech
P1 Oberfläche pulverbeschichtet RAL 7001, silbergrau
A2 Edelstahlausführung

3 Flansch
Keine Eintragung: ohne
FL Flansch beidseitig

4 Nenngröße [mm]
100
125
160
200
250
315
400

5 Zubehör
Keine Eintragung: ohne
D2 Lippendichtung beidseitig
G2 Gegenflansch beidseitig

6 Anbauteile (Wirkdrucktransmitter)
Keine Eintragung: ohne
XTD dynamischer Wirkdrucktransmitter, analog, Display
BTD dynamischer Wirkdrucktransmitter, analog, und MP-Bus, Modbus RTU, BACnet MS/TP
XTS statischer Wirkdrucktransmitter, analog, Display
BTS statischer Wirkdrucktransmitter, analog, und MP-Bus, Modbus RTU, BACnet MS/TP

7 Signalspannungsbereich
Nur bei gewähltem Anbauteil erforderlich
Für das Istwertsignal
0 0 – 10 V DC
2 2 – 10 V DC

Bestellbeispiel 1: VMR-P1-FL/315/G2/XTS/0

Material	pulverbeschichtet RAL 7001, silbergrau
Luftleitungsanschluss	Flansch beidseitig
Nenngröße	315 mm
Zubehör	Gegegenflansch beidseitig
Anbauteile (Wirkdrucktransmitter)	statischer Wirkdrucktransmitter mit Display
Istwertsignal	0 – 10 V DC

Bestellbeispiel 2: VMR/160/BTD/2

Luftleitungsanschluss	Rohrstutzen
Nenngröße	160 mm
Zubehör	Gegegenflansch beidseitig
Anbauteile (Wirkdrucktransmitter)	dynamischer Wirkdrucktransmitter mit Busschnittstelle
Istwertsignal	2 – 10 V DC

VMR

–

160

ELAB

–

UMZ

1 Serie

VMR Volumenstrommesseinrichtung, rund

2 Material
Keine Eintragung: verzinktes Stahlblech
P1 Oberfläche pulverbeschichtet RAL 7001, silbergrau (RAL 7001)
A2 Edelstahlausführung

3 Flansch
Keine Eintragung: ohne
FL Flansch beidseitig

4 Nenngröße [mm]
100
125
160
200
250
315
400

5 Zubehör
Keine Eintragung: ohne
D2 Lippendichtung beidseitig
G2 Gegenflansch beidseitig

6 Anbauteile (Wirkdrucktransmitter)
ELAB EASYLAB TCU3

7 Gerätefunktion
SC Erfassung Zuluft
EC Erfassung Abluft

8 Spannungsbereich Istwertsignal
E0 Spannungssignal 0 – 10 V DC
E2 Spannungssignal 2 – 10 V DC

9 Erweiterungen der Anbaugruppe
Option 1: Stromversorgung
Keine Eintragung: 24 V AC
T EM-TRF für 230 V AC
U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

Option 2: Kommunikationsschnittstelle
Keine Eintragung: ohne
B EM-BAC-MOD-01 für BACnet MS/TP
M EM-BAC-MOD-01 für Modbus RTU
I EM-IP für BACnet IP, Modbus IP und Webserver
R EM-IP mit Echtzeituhr

Option 3: automatischer Nullpunktabgleich
Keine Eintragung: ohne
Z EM-AUTOZERO Magnetventil für automatischen Nullpunktabgleich

Bestellbeispiel 1: VMR-P1-FL/200/ELAB/EC/E2/TZ

Material	pulverbeschichtet RAL 7001, silbergrau
Nenngröße	200 mm
Anbauteile	EASYLAB TCU3
Gerätefunktion	Erfassung Abluft
externe Volumenstromvorgabe	Spannungssignal 2 – 10 V DC
Erweiterungsmodul	mit Erweiterungsmodul EM-TRF, Trafo für 230 V AC Versorgung mit Erweiterungsmodul EM-AUTOZERO, Magnetventil für automatischen Nullpunktabgleich

Varianten, Produktdetails, Ergänzende Produktinformation

Volumenstrommesseinrichtung VMR

Rohrstutzen zum Anschluss der Luftleitungen

VMR:

Rohrstutzen zum Anschluss der Luftleitungen

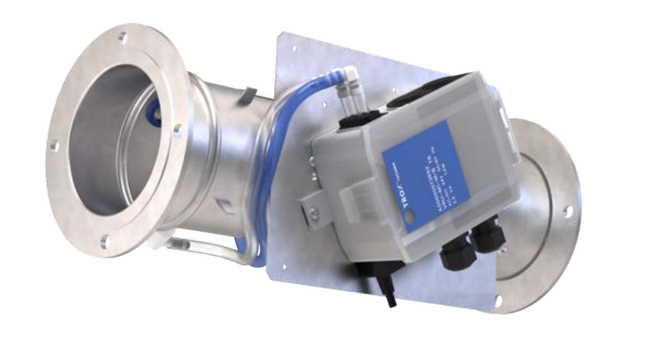

VMR-FL:

Beidseitig mit Flansch zum lösbaren Anschluss der Luftleitungen

VMR

Abmessungen/Gewichte für VMR (Standard)


NG	∅D	kg
100	99	0,8
125	124	1
160	159	1,2
200	199	1,6
250	249	1,9
315	314	2,4
400	399	3,1

Hinweis: Gewichtsangabe nur für VMR ohne Anbauteil.

Eventuell zusätzliche Gewichte durch optionale Wirkdrucktransmitter (Anbauteile BTD, XTD, BTS, XTS, ELAB) je nach Ausführung beachten.

Abmessungen/Gewichte für VMR-FL


NG	∅D	∅D₁	∅D₂	T	n	kg
100	99	132	152	4	4	1,2
125	124	157	177	4	4	1,5
160	159	192	212	4	6	2,1
200	199	233	253	4	6	2,7
250	249	283	303	4	6	3,3
315	314	352	378	4	8	4,5
400	399	438	464	4	8	5,7

Hinweis: Gewichtsangabe nur für VMR-FL ohne Anbauteil.

Eventuell zusätzliche Gewichte durch optionale Wirkdrucktransmitter (Anbauteile BTD, XTD, BTS, XTS, ELAB) je nach Ausführung beachten. Toleranz für Baulänge 380 ±5 mm.

Volumenstromberechnung für eine Luftdichte von 1,2 kg/m³

Berechnungsgrundlagen

Grundlage für die Berechnung des Volumenstroms ist der gemessene Wirkdruck
Wirkdruckmessung mit einem elektronischen Manometer oder einem Schrägrohrmanometer
Luftdichte ρ = 1,2 kg/m3

Vorgaben

VMR/160
Δpw = 100 Pa (abgelesener Wirkdruck vom Manometer)
Volumenstrom qv in m³/h

Gerätedaten

C-Wert aus Tabelle: C = 58 m3/h (16,11 l/s)

Einbau und Inbetriebnahme

Einbaulage bei ELAB gemäß Geräteaufkleber beachten
Einbaulage bei Anbauteil XTD/XTS und BTD/BTS beliebig

Anströmbedingungen

Die Volumenstromgenauigkeit Δ_qv gilt für gerade Anströmung. Formstücke wie Bögen, Abzweige oder Querschnittsveränderungen verursachen Turbulenzen, die die Messung beeinflussen können. Bei Ausführung von Luftleitungsanschlüssen, wie z. B. dem Abzweig von einer Hauptleitung, ist die EN 1505 zu beachten. Für manche Einbausituationen sind gerade Anströmlängen erforderlich.

Optionale Anbauteile für Wirkdrucktransmitter

Anbauteil	Schnittstelle	Wirkdrucktransmitter	Fabrikat
Wirkdrucktransmitter, dynamisch
XTD	0 – 10 V oder 2 – 10 V	integriert	①
BTD	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert	②
Wirkdrucktransmitter, statisch
XTS	0 – 10 V oder 2 – 10 V	integriert	①
BTS	0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TP	integriert	②
ELAB	TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver	integriert	③

① TROX/Gruner, ② TROX/Belimo, ③ TROX

Platzbedarf

Zugänglichkeit der Anbauteile

Schematische Darstellung erforderlicher Bauräume

Platzbedarf für Inbetriebnahme und Instandhaltung

Zur Inbetriebnahme und Instandhaltung ausreichenden Bauraum im Bereich der Anbauteile freihalten. Gegebenenfalls sind Revisionsöffnungen in ausreichender Größe erforderlich, so dass die Anbauteile leicht zugänglich sind.

Die gewählten Produktdarstellungen geben keinen Hinweis auf mögliche Einbausituationen. Einige Anbauteile erfordern eine bestimmte Einbaulage, die auf einem Einbaulagenaufkleber am Produkt gekennzeichnet ist.

Platzbedarf

Anbauteil	①	②	③
Wirkdrucktransmitter: XTD, XTS	250	200	250
Wirkdrucktransmitter: BTD, BTS	520	250	250
Wirkdrucktransmitter: ELAB	550	350	400

Downloads

Produktinfos

Zertifikate

Zertifikat über statistische Leckageprüfungen

LC_v2_2024_10_DE_de Leckageprüfungen 650 KB pdf

TROX Services

Produktsuche A-Z Informieren Sie sich schnell und einfach.

TROX Easy Product Finder Schnell. Zuverlässig. Innovativ

TROX Brandschutzklappenposter Auf jeden Fall die richtige Brandschutzklappe

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

TECHNISCH NOTWENDIG

Diese Cookies sind zur einwandfreien Funktion unserer Website erforderlich und können nicht deaktiviert werden. In der Regel werden diese Cookies nur als Reaktion auf von Ihnen getätigten Aktionen gesetzt, wie etwa dem Festlegen Ihrer Datenschutzeinstellungen oder dem Füllen des Warenkorbs. Zudem werden sicherheitsrelevante Funktionalitäten oder die Unterstützung über einen eigenen Webchat integriert. Hierzu zählen auch alle Session Cookies von TROX nach Login als Kunde. Sie können Ihren Browser so einstellen, dass diese Cookies blockiert oder Sie über diese Cookies benachrichtigt werden. Einige Bereiche der Website funktionieren dann aber möglicherweise nicht wie vorgesehen.

STATISTIK UND WEBSEITENANALYSE

Diese Cookies ermöglichen, Daten für Statistiken und Analysen zu erfassen, damit TROX die Leistung der besuchten Webseiten messen, technische Probleme erkennen und Ansatzpunkte für Optimierungen finden kann. Sie können von uns oder von Drittanbietern gesetzt werden, deren Dienste wir auf unseren Seiten verwenden. Benutzer helfen dabei beispielsweise auch zu erkennen, welche Seiten am häufigsten oder nur selten genutzt werden oder wie zwischen den Webseiten navigiert wird. Alle Informationen, die von Drittanbietern verwendet werden, sind aggregiert und anonymisiert
