SCHOOLAIR-V-2L

Geprüft nach VDI 6022

Plattenwärmeübertrager

Kreuzstrom-Wärmerückgewinner

SCHOOLAIR-V, Wasseranschlüsse

Wasseranschlussbereich

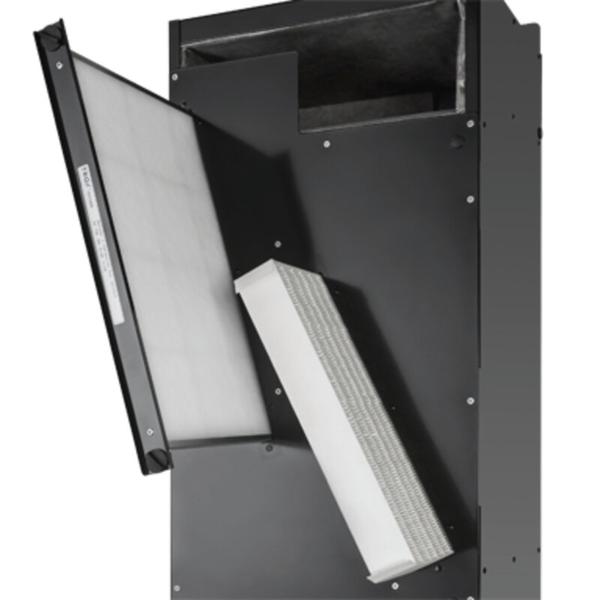

SCHOOLAIR-V, Filter

Revision Filter

Justierfuß

X-CUBE SCHOOLAIR-V-2L

Zu- und Abluftgerät mit Umschaltmöglichkeit auf Sekundärluftbetrieb, inklusive Kreuzstrom-Wärmerückgewinner und Wärmeübertrager zum vertikalen Einbau an der Fassade

Anschlussfertiges dezentrales Lüftungsgerät zur komfortablen Raumtemperierung sowie Be- und Entlüftung von Räumen wie z. B. Unterrichts- oder Besprechungsräumen und Kindertagesstätten

Akustisch optimierte EC-Ventilatoren mit niedriger spezifischer Ventilatorleistung, nach DIN EN 16798-3 SFP = 0
Kreuzstrom-Wärmerückgewinner (Rückwärmzahl 52 %)
Hocheffizienter Wärmeübertrager zum Heizen als 2-Leiter-System
Anschluss des Wärmeübertragers raumseitig rechts
Kondensatwanne mit oder ohne Kondensatanschluss
Ganzjährige Nutzung der Wärmerückgewinnung optional
Reduzierung der Feinstaub- und Pollenbelastung durch integrierte Luftfilter nach VDI 6022 – Filterklasse ISO ePM1 65 % und Abluft ISO Coarse 75 %
Werkzeugloser Filterwechsel
Motorisierte Absperrklappen, stromlos geschlossen
Montage während des Schulbetriebs möglich

Optionale Ausstattung und Zubehör

Speziell auf dezentrale Lüftungsgeräte ausgelegte und modular aufgebaute Regelung FSL-CONTROL III
Holzverkleidung als Raumlösung in diversen Farben inklusive TROX Lüftungsgittern für Zu- und Abluft (Selbstbausatz)

Allgemeine Informationen

Funktionsbeschreibung

Dezentrale Zu- und Abluftgeräte be- und entlüften den Raum und decken die Kühl- und Heizlast gemäß den technischen Daten ab. Die Außenluft wird von einem EC‑Radialventilator angesaugt und strömt durch die motorisierte Absperrklappe sowie durch den Außenluftfilter.
Danach strömt die Außenluft durch den Kreuzstrom-Wärmerückgewinner, der in energetisch sinnvollen Betriebssituationen abgeschaltet werden kann. Bevor die Zuluft quellluftartig in den Raum strömt, wird sie bei Bedarf im Wärmeübertrager noch geheizt.
Die Abluft strömt durch den Abluftfilter, bevor sie durch den Wärmerückgewinner, den Abluftventilator und die motorisierte Absperrklappe als Fortluft ins Freie gefördert wird.
Bei ausreichend guter Raumluftqualität schaltet die FSL‑CONTROL III Regelung durch Schließen der Außenluftklappen in den energetisch sinnvollen Sekundärluftbetrieb. Die Regelung vergleicht dabei die Sollwerte der Raumluftqualität mit den am CO₂‑Sensor gemessenen Istwerten und schaltet automatisch zwischen Außenluft- und Sekundärluftbetrieb um.
Zum Brandschutz, Frostschutz und zur Vermeidung von Zugluft werden bei Stromausfall die Außenluft- und Fortluftklappe zugefahren. Hierzu besitzen die Stellantriebe einen Energiespeicher.
Die Zuluft strömt mit mittlerer Geschwindigkeit von 0,5 – 0,8 m/s fassadennah in den Raum. Durch die Induktionswirkung werden die Geschwindigkeiten bereits kurz nach dem Lufteintritt in den Raum abgebaut. Dadurch breitet sich die Zuluft im Kühlfall über die gesamte Bodenfläche quellluftartig aus. An Wärmequellen wie Menschen und Geräten bildet sich durch natürliche Konvektion eine Auftriebsströmung, so dass primär in diesen Bereichen die Luft ausgetauscht wird.

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

1 Außentemperaturfühler (optional)	10 Bypassklappe mit Stellantrieb
2 Absperrklappe mit Stellantrieb (Fortluft und Außenluft)	11 CO₂-Sensor (optional)
3 Außenluftfilter ISO ePM1	12 Abluftfilter ISO Coarse
4 Ventilator (Zu- und Abluft)	SEH Fortluft Einzelraum
5 Rekuperativer Kreuzstrom-Plattenwärmerückgewinner	SET Abluft Einzelraum
6 Schalldämpfer	SRO Außenluft Einzelraum
7 Lufterhitzer	SRS Zuluft Einzelraum
8 Luftkühler (nur SCHOOLAIR-V-4)	SEC Sekundärluft (optional)
9 Zulufttemperaturfühler

Breite	397 mm
Höhe	2160 mm
Tiefe	359 mm
Volumenstrom	150, 200, 250 m³/h (Boost 320 m³/h)
Nennvolumenstrom	250 m³/h
Schallleistungspegel	31 – 46 dB(A)
Wärmerückgewinnungsgrad	52 %
maximaler Betriebsdruck wasserseitig	6 bar
maximale Betriebstemperatur	75 °C
Versorgungsspannung	230 V AC ±10 %, 50/60 Hz
Anschlussleistung	226 VA
Gewicht	70 kg

X-CUBE/SCHOOLAIR-V: Wärmeübertrager Typ 1 (Auslegungsbeispiel 2-Leiter-Ausführung – aktiv heizen)

Zuluftvolumenstrom	m³/h	150	200	250	320
Gesamtheizleistung	W	2580	3310	4000	4770
Raumheizleistung	W	763	897	979	892
Temperatur der Luft im Gerät	°C	-12	-12	-12	-12
Zulufttemperatur	°C	33,5	31,9	30,4	27,4
Kondensat	g/h	0	0	0	0
Warmwassermenge	l/h	100	140	180	200
Wassereintrittstemperatur	°C	50	50	50	50
Wasseraustrittstemperatur	°C	27,6	29,4	30,7	29,3
Druckverlust wasserseitig	kPa	5,4	9,8	15,3	18,5
Schallleistungspegel LWA	dB(A)	31	36	41	46
Schalldruckpegel inklusive 8 dB Systemdämpfung	dB(A)	23	28	33	38
Wirkleistung Pel	W	24	34	44	70

Luftseitige Daten Heizbetrieb:

Temperatur/relative Feuchte Außenluft: -12 °C/90 %
Temperatur/relative Feuchte Raumluft: 20 °C/35 %

X-CUBE/SCHOOLAIR-V: Wärmeübertrager Typ 5 (Auslegungsbeispiel 2-Leiter-Ausführung – isotherme Zulufteinbringung)

Zuluftvolumenstrom	m³/h	150	200	250	320
Gesamtheizleistung	W	1860	2460	3100	3830
Raumheizleistung	W	51	45	85	- 36
Temperatur der Luft im Gerät	°C	-12	-12	-12	-12
Zulufttemperatur	°C	20,9	20,6	20,9	19,7
Kondensat	g/h	0	0	0	0
Warmwassermenge	l/h	60	90	140	200
Wassereintrittstemperatur	°C	50	50	50	50
Wasseraustrittstemperatur	°C	23,0	26,2	30,7	33,4
Druckverlust wasserseitig	kPa	1,5	3,1	6,7	12,6
Schallleistungspegel LWA	dB(A)	31	36	41	46
Schalldruckpegel inklusive 8 dB Systemdämpfung	dB(A)	23	28	33	38
Wirkleistung Pel	dB(A)	24	34	44	70

Luftseitige Daten Heizbetrieb:

Temperatur/relative Feuchte Außenluft: -12 °C/90 %
Temperatur/relative Feuchte Raumluft: 20 °C/35 %

X-CUBE/SCHOOLAIR-V-2/KM/397×2160×359/C3

Brüstungsgeräte für die Montage vertikal an der Fassade

Bitte beachten:
Die beschriebene Brüstungslüftungsgerätevariante ist mit einer im Gerät integrierten Einzelraumregelung für autarken Klassenraumbetrieb ausgestattet.

Die gelieferten Regler beinhalten die Parameter der Standardregelung für einen Betrieb gemäß unserer Regelungsbeschreibung.

Schullüftungsgerät – vertikaler Einbau – Mastergerät

Brüstungslüftungsgerät TROX X-CUBE/SCHOOLAIR-V-2L mit Zu- und Abluftfunktion, Wärmerückgewinnung und Umschaltmöglichkeit auf Sekundärluftbetrieb (luftqualitätsabhängig) sowie Heizfunktion zum Einbau senkrecht an der Fassade:

Gerätegehäuse aus verzinktem Stahlblech, Deckel und Blechverbindungen über Gewindetiefzüge und Edelstahlkreuzschlitzschrauben, alle notwendigen internen Luftkanalführungen abgedichtet und ausgekleidet, interne Elektrokabeldurchführungen abgedichtet, Sichtflächen pulverbeschichtet (RAL 9005, Tiefschwarz)
Schall- und wärmedämmende Auskleidung auf Saug- und Druckseite aus glasseidenkaschierter Mineralwolle (Baustoffklasse A, nicht brennbar nach DIN 4102, T1), abriebfest bis Luftgeschwindigkeiten von 20m/s, oder geschlossenporigem Dämmstoff
Das Gerät entspricht den hygienischen Anforderungen der VDI 6022
Höhenverstellbare Justierfüße, +40 mm, zum Ausgleich von Rohbautoleranzen
Oben angeordnete Langlochlasche mit 2 Langlöchern (6,5 × 13,5 [mm]) zur Befestigung an der Wand
Im unteren Bereich des Gerätes (hinter dem Wärmeübertrager) 2 Langlöcher (6,5 × 13,5 [mm]) zur Befestigung an der Wand; Anschluss an die bauseitigen Außenluft- und Fortluftöffnungen der Fassade durch umlaufendes geschlossenporiges Dichtband auf der Geräterückseite, d = 10 mm, der Ansaug- und Ausblaswiderstand der bauseitigen Konstruktion sollte bei Nennvolumenstrom 20 Pa nicht überschreiten
Abluftansaugung von Raumseite im oberen Bereich der Gerätefront
Einsatz von 2 energiesparenden EC-Radialgebläsen, Zu- und Abluftventilator eingestuft in Kategorie SFP 0 (< 300 W/(m³/s)) nach DIN EN 16798-3:2017-11, elektrische Leistungsaufnahme des gesamten Gerätes bei Nennvolumenstrom 250 m³/h <44 W, zur Dimensionierung der Anschlussleitung ist eine Anschlussleistung von 226 VA zu berücksichtigen
Geeignet für 3 Drehzahlstufen (150, 200 und 250 m³/h sowie Boost-Stufe mit 320 m³/h), Ansteuerung über geräteinterne Einzelraumregelung, Volumenstromstufenkorrektur durch Anpassung der Steuerspannung nachträglich möglich
Erfüllt alle Anforderungen der EU-Verordnung 1253/2014 (Erp-Richtlinie)
Schallleistungspegel im Zu-Abluftbetrieb bei 150/200/250/320 m³/h = 31/36/41/46 dB(A) (entspricht bei einer Raumdämpfung von 8 dB einem Schalldruckpegel von = 23/28/33/38 dB(A)). Die Angaben der Messungen beziehen sich auf Schallleistungsmessungen eines Einzelgerätes in einem Hallraum entsprechend der Genauigkeitsklasse 1. Je nach Einbausituation sind Abweichungen möglich
Integrierter rekuperativer, Kreuzstrom- Wärmeübertrager (WRG) zur Wärmerückgewinnung in seewasserbeständiger Aluminiumausführung, mit hohem Wirkungsgrad aufgrund spezieller Plattenstruktur, Plattenabständen und Paketlänge, inklusive Kondensatwanne und Ableitung in die Kondensatwanne des Wärmeübertragers
Mit elektromotorischem Bypass, der einen großen Teilluftvolumenstrom an der WRG vorbeiführt, Antrieb 24 V (stetig), Ansteuerung über geräteinterne Einzelraumregelung
Motorische Absperrklappen in Außen- und Fortluftbereich, stromlos geschlossen im inaktiven Zustand durch Energiespeicher, Antrieb 230 V, Auf – Zu, Ansteuerung über geräteinterne Einzelraumregelung
Automatische Umschaltung auf Sekundärluftbetrieb (nur in Verbindung mit Luftqualitätssensor) erfolgt, sofern die Raumluftqualität (gemessen am z. B. geräteinternen CO₂-Sensor) innerhalb der zuvor definierten Grenzwerte liegt. Dazu werden die Außenluftklappen zugefahren, die selbsttätige Sekundärluftklappe öffnet sich, und der Abluftventilator wird abgeschaltet
Im Gerät enthaltene elektrische Komponenten komplett verdrahtet mit FSL-CONTROL III, Regelkomponenten werden im Gerät integriert. Kabel zum bauseitigen Anschluss (Anschluss nicht Lieferumfang TROX) der Spannungsversorgung (L, N, PE) mit Aderendhülsen ca. 1 m aus dem Gerät herausgeführt: als Übergabestelle zum bauseitigen Gewerk Elektro:
- Spannungsversorgung (230 V): 3 Adern, 3 × 1,5 mm² (L, N, PE)
Anschlussmöglichkeit für Buskommunikation (optional), Anschluss Raumbediengerät etc. nach Öffnung des Kundenbereichs der Regelung. Als Übergabestelle zum bauseitigen Gewerk Messen/Steuern/Regeln:
- Reihenklemmen Typ Wago 260 für den bauseitigen Anschluss von
  - Digitalen Eingängen DI
  - Digitalen Ausgängen DO
  - Master-Slave-Verbindung RS485
  - Optionale Integration in MBE/GA via RS485 (Modbus/BACnet)
  - Raumbediengerät
  - RJ45-Buchse als Servicezugang zur Bedienoberfläche
  - Optionale Integration in eine bauseitige MBE/GA via Ethernet (Modbus/BACnet)
Folgende Fühler werden zur Steuerung der Einzelraumregelung im Gerät angeordnet (die Raum-Ist-Temperatur wird am Raumbediengerät erfasst):
- Raumluftqualitätssensor CO₂
- Zulufttemperaturerfassung nach dem Wärmeübertrager
- Außenlufttemperaturerfassung in der Außenluftansaugung
2-Leiter-Aluminium-Kupferrohr-Wärmeübertrager zur Lufterwärmung, abgestimmt auf die projektspezifischen Daten, zur Reinigung leicht abnehmbar (entscheidend ist die bauseitige Anbindung an die Hauptverrohrung, nicht Lieferumfang TROX), Entleerungs- und Entlüftungsmöglichkeit pro Heizkreislauf, Anordnung raumseitig rechts. Wir empfehlen eine Anbindung an das bauseitige Rohrnetz mit flexiblen Schläuchen (nicht im Lieferumfang TROX), um den Wärmeübertrager zur Reinigung leicht entnehmen zu können
Übergabepunkte sind die handfest vormontierten Regelungskomponenten
- Im Rücklauf Ventile: Übergabe mit G ½"-Außengewinde flach dichtend
- Im Vorlauf Rücklaufverschraubungen: Übergabe mit G ½"-Außengewinde flach dichtend
Leicht reinigbare Kondensatwanne mit Kondensatableitung mit Ablauf Ø 12 × 1 [mm] aus verzinktem Stahlblech (pulverbeschichtet, RAL 9005)
Außenluftfilter als Plisseefilter Klasse ePM1 (Feinstaubfilter):
- Filterklasse nach ISO16890: ISO ePM1 65 %
- Eurovent zertifiziert
- ePM1-Filtermedien aus hochwertigem, nassfestem Glasfaserpapier sind in enge Falten gelegt, die Abstandshalter sind aus thermoplastischen Schmelzkleber und sorgen für einen gleichmäßigen Abstand (4 mm) der Falten zueinander
- Der Rahmen ist aus feuchtigkeitsbeständigem Vlies mit Auszuglaschen und darf den Durchströmquerschnitt nicht verkleinern (Filtergröße = Durchströmquerschnitt)
- Filterfläche >= 2,96 m²
Abluftfilter (Grobstaubfilter) als Flachfiltermedium, Filterklasse nach ISO16890: ISO coarse 75 %
Schneller Wechsel der Filter möglich, da Filtereinschub nach Öffnung der bauseitigen Verkleidung werkzeugfrei öffenbar über bedienerfreundliche Vierteldrehverschlüsse (Zugänglichkeit darf von der bauseitigen Brüstungsverkleidung nicht eingeschränkt werden)
Geschlossenporige Dichtbänder zur Abdichtung und Anpassung an die bauseitige Verkleidung nicht Lieferumfang TROX
Die bauseitige Brüstungsverkleidung erhält Perforationen in festzulegenden Bereichen für die Zulufteinbringung, zur Abluft- und Sekundärluftansaugung und darf auf der Gerätevorderseite Wartungsarbeiten sowie die Gerätemontage und -demontage nicht einschränken
Lichter Abstand Vorderkante Gerät zur Innenkante der Brüstungsverkleidung ca. 30 mm
Die Gerätefront muss nach Demontage der bauseitigen Verkleidung komplett zugänglich sein

Geräte – Abmessungen und Gewicht

Breite: ca. 397 mm
Höhe: ca. 2160 mm (ohne Justierfußbereich, ohne Befestigungslasche)
Tiefe: ca. 359 mm (ohne Fassadenandichtung)
Ca. 70 kg

FSL-CONTROL III Regler

Inklusive Regelsystem FSL-CONTROL III, wie nachfolgend beschrieben:

FSL-CONTROL III ist als autarke Einzelraumregelung mit einfachem Zeitprogramm beschrieben. Optionale Erweiterungen, wie z. B. Integration in eine bauseitige MBE/GA via Modbus TCP, Modbus RTU, BACnet MS/TP oder BACnet IP, Feuchtesensorik, Rücklauftemperaturfühler, elektromotorische Ventilantriebe oder druckunabhängige Regelventile, sind im Lieferprogramm enthalten, müssen aber in der folgenden Beschreibung gegen die Standardkomponenten ausgetauscht werden. Zudem wird ein Raumtemperatursignal benötigt. Dazu stehen verschiedene Raumbediengeräte und Fühler zur Auswahl. Die zugehörigen optionalen Ausstattungstextbausteine finden Sie im Anhang der nachfolgenden Standardausstattung für raumautarken Betrieb - siehe Optionales Regelungszubehör. Wir empfehlen eine Inbetriebnahme durch TROX. Zugehörige Textbausteine finden Sie weiter unten.

TROX Regelmodul FSL-CONTROL III (Bestellschlüssel ...-C3-MA ...):

Einzelraumregler zur DIN-Schienen-Montage im Gerät oder in separatem Regelungsgehäuse
42 digitale bzw. analoge Ein- und Ausgänge
Als Flashspeichermedium ist eine microSD-Karte mit mindestens 2 GB Speicherplatz integriert. Dort werden die Trenddaten gespeichert und sind über die RJ45-Buchse abrufbar
Werkseitig mit speziell für dezentrale Lüftungsgeräte entwickeltem Softwarepaket für Mastergeräte ausgestattet. Die Software ermöglicht eine einfache Master-Slave-Kommunikation über Modbus RTU
Es können bis zu 10 Slavegeräte an ein Mastergerät angeschlossen werden
Die Software stellt 3 Betriebsmodi (Aus, Automatik und Handbetrieb), 3 Betriebsarten (Anwesend, Abwesend und Standby) und 4 Betriebsartenübersteuerungen (Boost, Klausur, Nachtlüftung und Lüfterzwangsschaltung) zur Verfügung
Grundsätzliche Unterscheidung zwischen Raumtemperaturregelung durch Ansteuerung von Heiz- und Kühlventilen bzw. stetiger Bypassklappe oder Zulufttemperaturregelung für isothermen Lüftungsbetrieb
CO₂-geführte Luftqualitätsregelung
Ganzjährige WRG-Nutzung
Filterüberwachung
Konfigurierbare DI für bauseitigen Anschluss von Präsenzmeldern, Fensterkontakten, Ferienschaltung etc.
Alarmmeldungen: Typ A (Abschaltungen) und Typ B (Benachrichtigungen)

RTC Echtzeituhr

Real-Time-Clock (RTC/Echtzeituhr) (Bestellschlüssel ...-T/...):

Bestandteil des Master-Software-Pakets
Ermöglicht ein einfaches Zeitprogramm
- 7 Tage mit jeweils 10 Schaltpunkten
- Automatische Sommer-/Winterzeitumschaltung
- Zeitliche Aktivierung der Nachtauskühlung

CO2-Sensor

CO₂-Sensor (Bestellschlüssel .../C/...):

In der Abluftansaugung des Mastergerätes angeordneter Sensor zur Erfassung der Raumluftqualität und entsprechender Steuerung des Außenluftvolumenstroms
Messung über einen NDIR-Sensor, der auf Infrarotbasis arbeitet und durch sein 2-Strahl-Messprinzip etwaige Verschmutzungen kompensiert
Messbereich 0 – 2000 ppm

Zulufttemperaturfühler

Zulufttemperaturfühler (Bestellschlüssel .../Z/...):

Zulufttemperaturfühler mit NTC-Thermistor als Fühlerelement, Widerstand 10 kΩ bei 25 °C, Messbereich -35 – 105 °C
Besonders schnelle Reaktionszeit durch gelochte Messspitze

Außenlufttemperaturfühler

Außenlufttemperaturfühler (Bestellschlüssel .../A/...):

Außenlufttemperaturfühler mit NTC-Thermistor als Fühlerelement, Widerstand 10 kΩ bei 25 °C, Messbereich -35 – 105 °C

Wasserseitige Komponenten

Wasserseitige Komponenten (Bestellschlüssel…/HV-R-…):

Ventilstellantrieb:

1 × thermoelektrischer Stellantrieb zum Öffnen und Schließen von Ventilen, mit Stellungsanzeige, inklusive steckbarer Anschlussleitung, Betriebsspannung 24 V DC, Steuerspannung 0 – 10 V DC, Leistungsaufnahme 1 W, Schutzart: IP 54

Durchgangsventil:

1 × Durchgangskleinventil ½" Standard, handfest vormontiert, PN 16, DN 10, kvs 0,4 (alternativ 0,25, 0,63 oder 1,0 m³/h – bitte nennen Sie uns den benötigten kvs-Wert), Ventilgehäuse Durchgangsform mit Außengewinde beidseitig ½“ flach dichtend, Medientemperatur 1 – 110 °C

Rücklaufverschraubung:

1 × Rücklaufverschraubung beidseitig ½“, handfest vormontiert, Nennweite DN 15; Ventilgehäuse Durchgangsform mit Außengewinde beidseitig ½“ flach dichtend, zur Regulierung und Absperrung, Medientemperatur maximal 120 °C

Optionales Regelungszubehör

Optionale Ausstattungsmöglichkeiten zur Komfortsteigerung der Regelung FSL-CONTROL III:

TROX Raumbediengeräte für FSL-CONTROL III

Je Raum wird mindestens ein Raumtemperatursignal benötigt. Es stehen von TROX diverse Varianten an Raumbediengeräten zur Verfügung, wahlweise mit oder ohne Stufenschaltung. Zusätzlich bieten wir einen Raumtemperaturfühler RTF ohne Bedienelemente an. Alternative bauseitige Raumbediengeräte müssen über eine Buskommunikation aufgeschaltet werden

Digitale Raumbediengeräte für Aufputzmontage:

Für die Bedienung und Einstellung der Lüftungsgeräte.

Lose als Beistellteil mitgeliefert. Anbindung an Mastergerät über Modbus serial line. Projektspezifische Software inklusive Sollwertsteller, diverser Statusanzeigen, Stufenschalter, CO₂-Ampel. Berührungsempfindliches Farbdisplay 3,5", 320 × 240 Pixel. Sensor: NTC 10 kΩ. Schutzart: IP 20. Typ: Schneider TM172DCLWT. Abmessungen (H × B × T): 120 × 86 × 25 mm. Gewicht: 340 g. Farbe: weiß. Montage: Wandaufbau oder auf Standard-Unterputzdose. Versorgung: 24 V DC (inklusive passendem Schaltnetzteil für Unterputzmontage). Leistungsaufnahme: 3,2 VA/1,3 W. Optional weitere Designrahmen gegen Mehrpreis auf Anfrage erhältlich

Raumbediengeräte mit Stufenschalter für Aufputzmontage:

Raumbediengerät mit Stufenschaltung, Typ Thermokon, Aufputzmontage:

Lose als Beistellteil mitgeliefert, mit Raumtemperaturfühler, Sollwertversteller, Übersteuerungstaste, LED und 3-Stufenschalter sowie Aus und Automatik, Gehäuse aus PVC0 reinweiß (RAL 9010), Montage auf 60 mm Unterputzdose oder direkt auf der Wand, NTC-Thermistor als Fühlerelement, Widerstand 20 kΩ bei 25 °C, Abmessungen (B × H × T): 84,5 × 84,5 × 25 mm, Betriebstemperatur: -35 – 70 °C

Raumbediengeräte ohne Stufenschalter für Aufputzmontage:

Raumbediengerät ohne Stufenschalter, Typ Thermokon, Aufputzmontage:

Lose als Beistellteil mitgeliefert, mit Modusanzeige, Taster und Sollwertverstellung, Sensor NTC 20 kΩ, Schutzart: IP 20, Abmessungen (B × H × T): 84,5 × 84,5 × 25 mm

Raumtemperaturfühler für Aufputzmontage:

Raumtemperaturfühler TROX RTF, Aufputzmontage

Lose als Beistellteil mitgeliefert, Raumfühler ohne Bedienelemente, Messbereich: -35 – 70 °C, Sensor NTC 10 kΩ, Anschlussklemme Schraubklemme, d = 1,5 mm, Schutzart IP 20, Montage Wandaufbau oder auf 70 mm Unterputzdose, Abmessungen (B × H × T): 85 × 85 × 30 mm, Gehäuse ABS in RAL 9010

Raumbediengeräte ohne Stufenschalter für Unterputzmontage:

Für die manuelle Bedienung der Lüftungsgeräte in hochwertiger Optik und den passenden Designrahmen aus verschiedensten Schalterprogrammen eignet sich das Gerät für besonders designorientierte Einrichtungen.

Raumbediengerät ohne Stufenschalter, Typ Thermokon, Unterputzmontage, Schalterprogramm Berker S.1 polarweiß

Lose als Beistellteil mitgeliefert, mit Modusanzeige, Taster und Sollwertverstellung, Sensor NTC 20 kΩ, Schutzart: IP 20

Raumbediengerät ohne Stufenschalter, Typ Thermokon, Unterputzmontage, Schalterprogramm Berker Q.3, weiß

Lose als Beistellteil mitgeliefert, mit Modusanzeige, Taster und Sollwertverstellung, Sensor NTC 20 kΩ, Schutzart: IP 20

Raumbediengerät ohne Stufenschalter, Typ Thermokon, Unterputzmontage, Schalterprogramm Busch-Jäger future linear, weiß

Lose als Beistellteil mitgeliefert, mit Modusanzeige, Taster und Sollwertverstellung, Sensor NTC 20 kΩ, Schutzart: IP 20

Weitere Schalterprogramme auf Anfrage.

Raumbediengeräte ohne Stufenschalter und ohne Sollwertsteller für Unterputzmontage:

Raumbediengerät ohne Stufenschalter und ohne Sollwertsteller, Typ Thermokon, Unterputzmontage, Schalterprogramm Gira E2

Lose als Beistellteil mitgeliefert, mit Modusanzeige und Taster, Sensor NTC 20 kΩ, Schutzart: IP 20

Weitere Schalterprogramme auf Anfrage

Elektromotorischer Ventilstellantrieb:

Als Alternative zum standardmäßig installierten thermoelektrischen Stellantrieb

1 × elektromotorischer Stellantrieb zum Öffnen und Schließen von Ventilen, Betriebsspannung AC/DC 24 V, maximale Leistungsaufnahme 2,5 VA, Ansteuerung Stellsignal 3-Punkt DC 0 – 10 V, zulässige Medientemperatur 1 – 110 °C

Druckunabhängiges Regelventil:

Als Alternative zum standardmäßig installierten Durchgangskleinventil

1 × druckunabhängiges Regelventil, handfest vormontiert mit modulierender Auf/Zu-Regelung in Kombination mit einem von außen einstellbaren, dynamischen Volumenstromregler, mit voller Ventilautorität, Nennweite DN 10, Ventilgehäuse Durchgangsform mit Außengewinde beidseitig ½“ flach dichtend, Medientemperatur 0 – 120 °C

Schnittstelle zur Integration in eine bauseitige MBE/GA: Modbus TCP-Schnittstelle inklusive Webserver (Bestellschlüssel .../MT/...)

Zur Komfortsteigerung empfehlen wir die Integration in eine bauseitige MBE/GA, oder die Visualisierung mit X-TAIRMINAL. FSL-CONTROL III bietet die Möglichkeit, via Modbus TCP-Protokoll in eine bauseitige MBE/GA integriert zu werden. Zusätzlich inklusive Webserver zur vereinfachten Konfiguration, Inbetriebnahme und Fernüberwachung des Gerätes. Die MBE/GA ist nicht im Lieferumfang TROX enthalten, hier sind lediglich die zuvor aufgeführten Schnittstellen verfügbar.

Modbus TCP-Schnittstelle (Ethernet)

BACnet IP-Schnittstelle inklusive Webserver (Bestellschlüssel .../BI/...)

Zur Komfortsteigerung empfehlen wir die Integration in eine bauseitige MBE/GA. FSL-CONTROL III bietet die Möglichkeit, via BACnet-IP-Protokoll in eine bauseitige MBE/GA integriert zu werden. Zusätzlich inklusive Webserver zur vereinfachten Konfiguration, Inbetriebnahme und Fernüberwachung des Gerätes. Die MBE/GA ist nicht im Lieferumfang TROX enthalten, hier sind lediglich die zuvor aufgeführten Schnittstellen verfügbar.

BACnet IP-Schnittstelle (Ethernet)

Modbus RTU (Bestellschlüssel .../MR/...)

Zur Komfortsteigerung empfehlen wir die Integration in eine bauseitige MBE/GA. FSL-CONTROL III bietet die Möglichkeit, via Modbus RTU in eine bauseitige MBE/GA integriert zu werden. Die MBE/GA ist nicht im Lieferumfang TROX enthalten, hier sind lediglich die zuvor aufgeführten Schnittstellen verfügbar.

Modbus RTU-Schnittstelle (RS485)

BACnet MS/TP (Bestellschlüssel .../BM/...)

Zur Komfortsteigerung empfehlen wir die Integration in eine bauseitige MBE/GA. FSL-CONTROL III bietet die Möglichkeit, via BACnet MS/TP in eine bauseitige MBE/GA integriert zu werden. Die MBE/GA ist nicht im Lieferumfang TROX enthalten, hier sind lediglich die zuvor aufgeführten Schnittstellen verfügbar.

BACnet MS/TP-Schnittstelle (RS485)

Ausführung als SLAVEGERÄT

Baugleich zum MASTERGERÄT, wie zuvor beschrieben, jedoch mit folgenden Abweichungen:

Keine Raumluftqualitätsmessung im Gerät
Keine Anschlussmöglichkeit für Raumbediengeräte
Keine Außentemperaturerfassung in der Außenluft
Keine Aufschaltung auf bauseitige Buskommunikation möglich
Vormontiertes autarkes Regelsystem für dezentrale Fassadenlüftungsgeräte in SLAVE-Ausführung

Ersatzfilterset passend zur Geräteausführung

Abluftfilter als Filtermattenzuschnitt
Außenluftfilter als Plisseefilter

Inbetriebnahme der dezentralen Lüftungsgeräte

Inbetriebnahme/Parametrisierung der dezentralen Lüftungsgeräte ohne Integration in eine bauseitige MBE/GA

Sichtprüfung der bauseits vorgenommenen Geräteanschlüsse auf Übereinstimmung mit den jeweiligen Einbauvorgaben aus der Installations- und Konfigurationsanleitung: Luftanschlüsse; Heizungs-/Kälteanbindung; Elektroanschlüsse; Einbindung in die installierte Geräteverkleidung; Anschlüsse externer Teilnehmer
Prüfung und gegebenenfalls Anpassung der im Werk voreingestellten Projektparameter im Hinblick auf kundenspezifische Anpassungen
Funktionsprüfung der einzelnen Komponenten (Stellglieder, Ventilatoren, Ventile, Klappen, Sensoren)
Überprüfung der projektspezifischen Regelfunktionen inklusive eventueller Sonderfunktionen wie z. B. potentialfreier Schaltkontakte
Dokumentation der Geräteeinstellungen und des Einsatzes in einem Servicebericht. Der Servicebericht ist von Ihrem Unternehmen als Auftraggeber oder Ihrem Vertreter zu unterzeichnen
Die Abrechnung erfolgt als Pauschale, abgeleitet aus Geräteanzahl und Entfernung

Inbetriebnahme/Parametrisierung der dezentralen Lüftungsgeräte mit Integration in eine bauseitige MBE/GA

Sichtprüfung der bauseits vorgenommenen Geräteanschlüsse auf Übereinstimmung mit den jeweiligen Einbauvorgaben aus der Installations- und Konfigurationsanleitung: Luftanschlüsse; Heizungs-/Kälteanbindung; Elektroanschlüsse; Einbindung in die installierte Geräteverkleidung; Anschlüsse externer Teilnehmer; Anschlüsse der MBE/GA
Prüfung und gegebenenfalls Anpassung der im Werk voreingestellten Projektparameter im Hinblick auf kundenspezifische Anpassungen
Funktionsprüfung der einzelnen Komponenten (Stellglieder, Ventilatoren, Ventile, Klappen, Sensoren)
Überprüfung der projektspezifischen Regelfunktionen inklusive eventueller Sonderfunktionen wie z. B. potentialfreier Schaltkontakte
Funktionsprüfung der Kommunikation zur MBE/GA in Zusammenarbeit mit der bestellten MSR-Firma:
- Überprüfung der bauseitig vorzunehmenden Einstellungen auf Übereinstimmung mit den Vorgaben aus der Installations- und Konfigurationsanleitung
- Eingangsprüfung der bauseitig gesendeten Datenpunkte
- Ausgangsprüfung der ausgegebenen Datenpunkte
- Probebetrieb der von der MBE/GA schaltbaren Betriebszustände
Dokumentation der Geräteeinstellungen und des Einsatzes in einen Servicebericht. Der Servicebericht ist von Ihrem Unternehmen als Auftraggeber oder Ihrem Vertreter zu unterzeichnen
Die Abrechnung erfolgt als Pauschale, abgeleitet aus Geräteanzahl und Entfernung

Einweisung in Bedienung und Wartung

Einmalige Unterweisung zur Bedienung der dezentralen Lüftungsgeräte bestehend aus:
- Beschreibung der Gerätefunktionen am bereits in Betrieb genommenem Gerät
- Beschreibung der Raumbedieneinheit und der damit beeinflussbaren Raumkonditionen
- Beschreibung der Wartungsarbeiten
Die Abrechnung erfolgt als Pauschale und wird durch den verantwortlichen Vertriebsmitarbeiter durchgeführt

SA-V

–

397 × 2160 × 359

–

0,40

–

0,40

1 Serie
SA-V vertikales dezentrales Lüftungsgerät X-CUBE/SCHOOLAIR-V

2 Variante
Keine Eintragung: Standard

3 Wärmeübertrager
2 2-Leiter

4 Wärmeübertragerausführung
Ausführung angeben (technische Auslegung mit TROX EPF oder TROX CONFIGURATOR)

5 Ausführung
KO ohne Kondensatablauf
KM mit Kondensatablauf

6 Nenngröße [mm]
Breite × Höhe × Tiefe
397 × 2160 × 359

7 Regelung
OR ohne Regelung
C3 mit FSL-CONTROL III

8 Regelungsfunktion
MA Master
SL Slave

9 Echtzeituhr
Nur mit Regelungsfunktion MA
Keine Eintragung: ohne Echtzeituhr
T mit Echtzeituhr

10 Schnittstelle
Keine Eintragung: ohne Schnittstelle
MT mit Modbus TCP
MR mit Modbus RTU (nur mit Regelungsfunktion MA)
BI mit BACnet IP
BM mit BACnet MS/TP (nur mit Regelungsfunktion MA)

11 Luftqualitätsfühler
Nur mit Regelungsfunktion MA
Keine Eintragung: ohne Luftqualitätsfühler
C mit CO₂-Sensor
V mit VOC-Sensor

12 Zulufttemperaturfühler
Z mit Zulufttemperaturfühler

13 Außenlufttemperaturfühler
Nur mit Regelungsfunktion MA
Keine Eintragung: ohne Außenlufttemperaturfühler
A mit Außenlufttemperaturfühler

14 Heizventil
Nur mit Wärmeübertrager 2 oder 4
HV mit thermoelektrischem Antrieb
HVE mit elektromotorischem Antrieb

15 Rücklaufverschraubung Heizkreis
Nur mit Wärmeübertrager 2 oder 4
R mit Rücklaufverschraubung

16 kVS-Wert Heizventil
Nur mit Wärmeübertrager 2 oder 4
0,25 (Durchgangsventil)
0,40 (Durchgangsventil)
0,63 (Durchgangsventil)
1,00 (Durchgangsventil)
F0,50 (druckunabhängiges Regelventil)

17 Kühlventil
Nur mit Wärmeübertrager 4
KV mit thermoelektrischem Antrieb
KVE mit elektromotorischem Antrieb

18 Rücklaufverschraubung Kühlkreis
Nur mit Wärmeübertrager 4
R mit Rücklaufverschraubung

19 kVS-Wert Kühlventil
Nur mit Wärmeübertrager 4
0,25 (Durchgangsventil)
0,40 (Durchgangsventil)
0,63 (Durchgangsventil)
1,00 (Durchgangsventil)
F0,50 (druckunabhängiges Regelventil)

Bestellbeispiel: SA-V-2-1-KO/397×2160×359/C3-MA-T/MR/C/Z/A/HV-R-0,40/KV-R-0,40

Serie	SA-V	Deckenlüftungsgerät X-CUBE/SCHOOLAIR-V
Variante	-	Standard
Wärmeübertrager	2	2-Leiter
Wärmeübertragerausführung	1	Wärmeübertrager Typ 1
Ausführung	KO	ohne Kondensatablauf
Nenngröße [mm]	397×2160×359	Breite 397, Höhe 2160, Tiefe 359
Regelung	C3	mit FSL-CONTROL III
Regelungsfunktion	MA	Master
Echtzeituhr	T	mit Echtzeituhr
Schnittstelle	MR	mit Modbus RTU
Luftqualitätsfühler	C	mit CO₂-Sensor
Zulufttemperaturfühler	Z	mit Zulufttemperaturfühler
Außenlufttemperaturfühler	A	mit Außenlufttemperaturfühler
Heizventil	HV	mit thermoelektrischem Antrieb
Rücklaufverschraubung Heizkreis	R	mit Rücklaufverschraubung
kVS-Wert Heizventil	0,40	0,40 (Durchgangsventil)
Kühlventil	KV	mit thermoelektrischem Antrieb
Rücklaufverschraubung Kühlkreis	R	mit Rücklaufverschraubung
kVS-Wert Kühlventil	0,40	0,40 (Durchgangsventil)

Produktdetails

Einbau und Inbetriebnahme

Aufstellung auf dem Fußboden vor der Außenwand
Ausgleich von Rohbautoleranzen über die 4 Justierfüße (+40 mm)
Befestigungswinkel an der Geräteoberseite sowie 2 Befestigungspunkte unterhalb des Wärmeübertragers zur Verschraubung mit dem Baukörper
Die Außenluftansaugung bzw. Fortluftausblasung erfolgt über 2 Fassadenöffnungen. Die Fassadenöffnungen müssen vom Kunden fachgerecht bereitgestellt werden und haben idealerweise ein Gefälle nach außen
Freier Querschnitt der Lüftungsöffnungen mindestens 0,031 m² je Öffnung (Außen- und Fortluft) und 0,1 m² je Öffnung (Zu- und Abuft)
Witterungsschutz der Außen- und Fortluftöffnung erfolgt als kundenseitige Leistung
Einbau und Erstellung aller Anschlüsse und Lieferung des Befestigungs-, Verbindungs- und Dichtungsmaterials erfolgen kundenseitig
Wasseranschlüsse für Vor- und Rücklauf befinden sich, vom Raum aus gesehen, auf der rechten Geräteseite
Kundenseitig ist auf die Möglichkeit zur Entleerung und Entlüftung zu achten
Elektroanschluss befindet sich, vom Raum aus gesehen, auf der rechten Geräteseite
Wir empfehlen eine Anbindung an das bauseitige Rohrnetz mit flexiblen Schläuchen, um den Wärmeübertrager zur Reinigung leicht entnehmen zu können
Die bauseitige Brüstungsverkleidung darf auf der Gerätevorderseite Wartungsarbeiten und Gerätemontage bzw. -demontage nicht einschränken

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

TECHNISCH NOTWENDIG

Diese Cookies sind zur einwandfreien Funktion unserer Website erforderlich und können nicht deaktiviert werden. In der Regel werden diese Cookies nur als Reaktion auf von Ihnen getätigten Aktionen gesetzt, wie etwa dem Festlegen Ihrer Datenschutzeinstellungen oder dem Füllen des Warenkorbs. Zudem werden sicherheitsrelevante Funktionalitäten oder die Unterstützung über einen eigenen Webchat integriert. Hierzu zählen auch alle Session Cookies von TROX nach Login als Kunde. Sie können Ihren Browser so einstellen, dass diese Cookies blockiert oder Sie über diese Cookies benachrichtigt werden. Einige Bereiche der Website funktionieren dann aber möglicherweise nicht wie vorgesehen.

SA-V-2L

X-CUBE SCHOOLAIR-V-2L

Zu- und Abluftgerät mit Umschaltmöglichkeit auf Sekundärluftbetrieb, inklusive Kreuzstrom-Wärmerückgewinner und Wärmeübertrager zum vertikalen Einbau an der Fassade

Allgemeine Informationen

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Produktdetails

Downloads

Produktinfos

Produktdatenblatt X-CUBE SCHOOLAIR-V-2L

X-CUBE SCHOOLAIR-V-2L

Zu- und Abluftgerät mit Umschaltmöglichkeit auf Sekundärluftbetrieb, inklusive Kreuzstrom-Wärmerückgewinner und Wärmeübertrager zum vertikalen Einbau an der Fassade

Allgemeine Informationen

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Produktdetails

Downloads

Produktinfos

Produktdatenblatt X-CUBE SCHOOLAIR-V-2L

TECHNISCH NOTWENDIG

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
