TNC-EC-GP

System zur Ansteuerung und Überwachung motorisierter Brandschutzklappen

Stand-Alone Lösung zur Ansteuerung und Überwachung bis zu 12 motorischen Brandschutzklappen oder bis zu 24 Endlagen

  • Einfache Elektroinstallation mittels kodierten Steckerverbindungen
  • Vorinstallierte Anwendersoftware
  • Kein zusätzlicher Programmieraufwand notwendig
  • Erhöhung der brandschutztechnischen Sicherheit

Anwendung

Anwendung

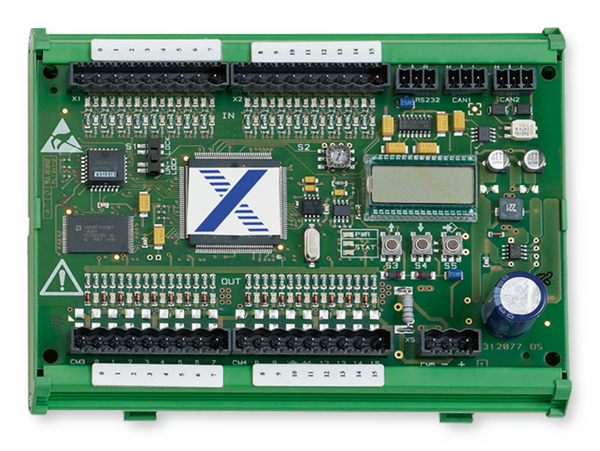

  • Einplatinensteuerung für Hutschienenmontage
  • Stand-Alone Lösung zur Ansteuerung und Überwachung von 1 bis zu 6 motorisierten Brandschutzklappen in 24 V DC Technik (bis zu 12 BSK in Parallelbetrieb) oder optional zur Endlagenerfassung von bis zu 12 mechanischen Klappen mit je einer Endlage (bis zu 24 Endschalter im Parallelbetrieb)
  • Mit vorinstallierter, funktionstüchtiger Anwendersoftware
  • Menügeführte Bedienung mittels integriertem LCD-Display und Softkeys auf der Grundplatine, Signalisierung über LEDs
  • Topologie: sternförmig mit 4-Draht Leitung
  • Verarbeitung von einem Rauchmelder- oder BMZ-Signal (Rauchdetektion und Verschmutzung bei RM)
  • Handsteuerung AUF/ZU einzelner Brandschutzklappen
  • Automatisierter Funktionstest

Technische Information

  • Funktion
  • Ausschreibungstext
  • Bestellschlüssel
TNC-EC-GP 00134286_0

Standardbeschreibung (Eigenschaften)

Einplatinensteuerung zur Ansteuerung und Überwachung von bis zu 6 motorisierten Brandschutzklappen in 24 V DC Technik (bis zu 12 BSK in Parallelbetrieb) oder optional zur Endlagenerfassung von bis zu 12 mechanischen Klappen mit je einer Endlage (bis zu 24 Endschalter im Parallelbetrieb)

  • Mit vorinstallierter Anwendersoftware
  • CAN Bus Schnittstelle zur Aufschaltung des externen Bediendisplays
  • Betriebsspannung: 24 V DC, –15 – 25 %
  • Stromaufnahme: < 150 mA (o. ext. Last)
  • Maße: 162 × 126 × 75 mm (B × H × T)
  • Hutschienenmontage
  • Fabrikat: TROX GmbH oder gleichwertig
  • Typ: TNC-EC-GP

00101783_0

 Serie
TNC-EC       Kleinsteuerung



 Variante
Z00       Kleinsteuerung im Gehäuse
Z01       Kleinsteuerung im Gehäuse, mit Signalleuchte
Z02       Kleinsteuerung im Gehäuse, mit Anzeigemodul
Z03       Kleinsteuerung im Gehäuse, mit Signalleuchte und Anzeigemodul
GP       Kleinsteuerung, nur Grundplatine
AZM       Anzeigemodul



Downloads

Produktinfos

Betriebsanleitungen

  • Montage- und Betriebsanleitung TNC-EC-Z00-Z03

    TNC-EC-Zxx_A00000092825_V1.6_2023_04_DE_de Montage- und Betriebsanleitung 18 MB pdf
