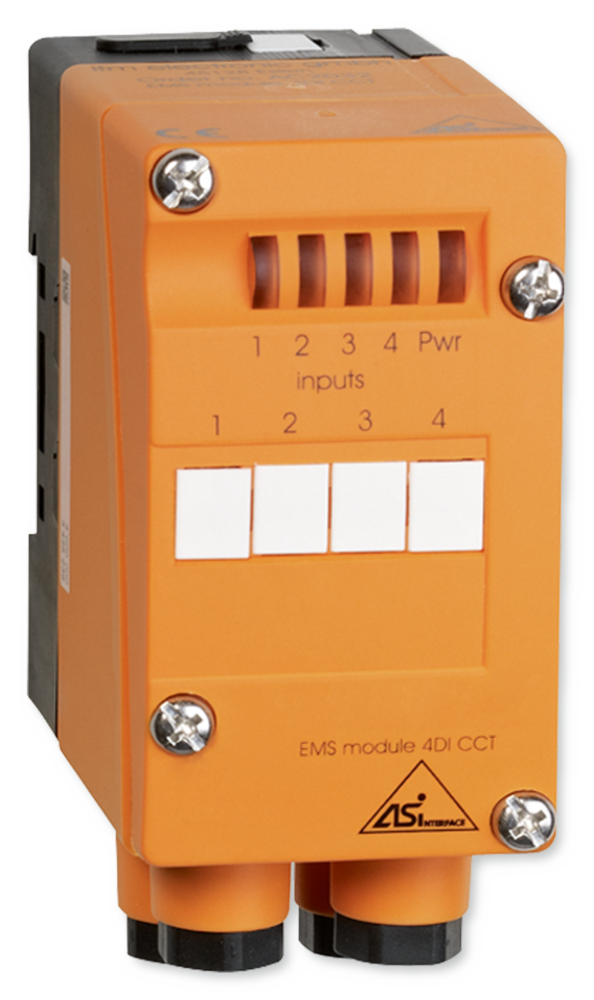

Modul zur Erfassung von 4 Endlagen (potentialfrei)

Das Modul dient zur Verbindung der Steuerung mit den Komponenten

  • Integrierter AS-Interface Slave
  • Überwachung der Übertragungsfunktion
  • Kurzschlussfest
  • Einfache Verdrahtung per Messerdurchdringungstechnik („Klick and Go“)
  • Zertifizierte Motorsteuermodule für sichere Kommunikation bis SIL2
  • Spezielle Module für Klappen mit Sonderfunktion inklusive redundanter Versorgungsspannung
  • Universalmodul zum Anschluss von verschiedenen Endgeräten, z. B. BSK, JZ, RM

Anwendung

Anwendung

  • Anschluss von maximal 4 Endschaltern: Klappenstellung „ZU“ oder „AUF“ von 4 Brandschutzklappen, Klappenstellung „ZU“ und „AUF“ von 2 Brandschutzklappen
  • Integrierter AS-Interface Slave
  • Überwachung der Übertragungsfunktion
  • Versorgungsspannung des Moduls durch AS-Interface
  • Verdrahtung der Endlagenschalter auf Klemmen, PG-Verschraubungen für die Kabeldurchführungen
  • Bis 30 m Leitungslänge zwischen Modul und Endschalter
  • Anschluss des Flachkabels mittels Durchdringungstechnik

Technische Information

  • Funktion
  • Technik
  • Ausschreibungstext
  • Bestellschlüssel
Anschluss Endlagenschalter 00105189_0..

① Mechanischer Schalter
② 3-Leiter
③ pnp-Sensor
Durch das Verschrauben von Ober- und Unterteil wird eine sichere elektrische Verbindung hergestellt.

BestellbezeichnungAS-EP
Elektrische Ausführung4 Eingänge
Betriebsspannung26,5 – 31,6 V DC
Stromaufnahme< 80 mA
Eingänge
BeschaltungPNP
SensorversorgungAS-i
Spannungsbereich20 – 30 V DC
Strombelastbarkeit (für alle Eingänge gesamt)160 mA
Kurzschlussfestja
Schaltpegel High-Signal 1> 10 V
Eingangsstrom High/Low> 5/< 1 mA
Funktionsanzeige
BetriebLED grün
FunktionLED gelb
Umgebungstemperatur–25 – 85 °C
Schutzart, SchutzklasseIP 67
AS-i ProfilS 0.0
E/A-Konfiguration0 Hex
ID-Code0 Hex
EMVEN 50081-2; EN 50082-2
GehäusewerkstoffePBTP (Pocan)
Abmessungen L × B × H102 × 45 × 70 mm
AnschlussKontaktstifte an FK- oder PG-Unterteil
Belegung der DatenbitsDatenbit I Belegung: D0 I – 1, D1 I – 2, D2 I – 3, D3 I – 4


Standardbeschreibung (Eigenschaften)

  • Modul zur Erfassung von 4 Endlagen (potentialfrei)
  • Integrierter AS-Interface Slave
  • Überwachung der Übertragungsfunktion
  • Flachkabelanschluss
  • Versorgungsspannung des Moduls über AS-Interface
  • Fabrikat: TROX GmbH oder gleichwertig
  • Typ: AS-EP

00135241_0


 Modul
AS-EPR       Modul zum Anschluss von vier Endschaltern
AS-EM       Modul zur Ansteuerung eines Stellantriebs
AS-EM/EK       Modul zur Ansteuerung des Stellantriebs einer Entrauchungsklappe
AS-EM/SIL2       Modul zur Ansteuerung eines Stellantriebs mit SIL2-Zulassung
AS-EM/C       Modul für universelle Steuerungen, 2 Ausgänge, 4 Eingänge
TNC-Z0094       Relaismodul 4E/4A



Downloads

Produktinfos

TROX Services
