PURELINE50

Individuelle Gestaltungsmöglichkeiten mit schwarzen, weißen und grauen Luftleitelementen

Asymmetrischer Anschlusskasten

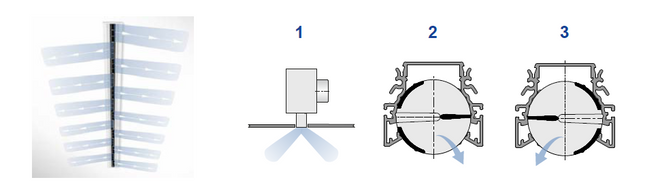

Horizontale, wechselseitige Strömung

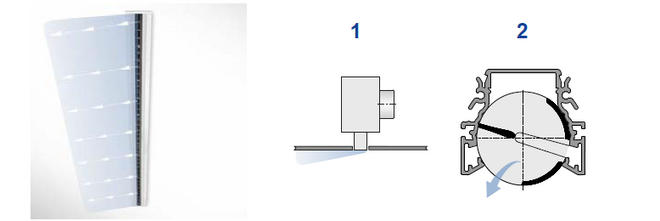

Horizontale Luftströmung

Schräge, wechselseitige Strömung (AS)

Schräge Luftströmung

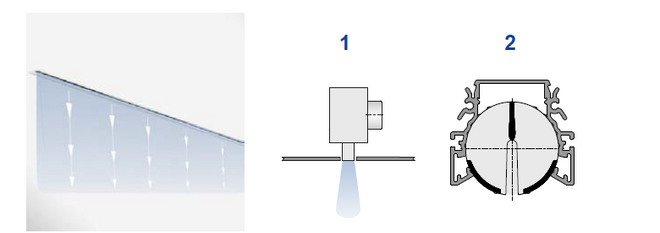

Vertikale Strömung (V)

Vertikale Luftströmung

PURELINE50

DIE SAUBERE LÖSUNG FÜR EINE DEUTLICH GERINGERE DECKENVERSCHMUTZUNG

Perfekt integrierbarer Schlitzdurchlass für große Volumenströme, der sich einfach und unscheinbar in die Zwischendecke einbauen lässt.

Einfache und schnelle Montage – werkzeuglose Befestigung der Frontschiene
Neue Einsatzbereiche – unter anderem Abschleierung von Lebensmitteltheken
Hohe Flexibilität dank zahlreicher Standardvarianten
Erweiterter Einsatzbereich, da jetzt mit 1- bis 4-schlitziger Frontschiene verfügbar
Sehr hoher Komfort durch niedrigere Schallleistungspegel und verbesserten Temperatur- und Geschwindigkeitsabbau
Verbesserte Energieeffizienz aufgrund geringerer Druckverluste

Optionale Ausstattung und Zubehör

Hochwertiges Erscheinungsbild durch oberflächenbehandelte Aluminium-Strangpressprofile mit Eloxal- oder Pulverbeschichtung
Symmetrische oder asymmetrische Anordnung der Frontschiene
Anschlusskasten mit Auskleidung
Endplatten, Endwinkel, Eckstücke
Verschiedene Optiken wahlweise durch Luftleitelemente in Schwarz, Weiß und Grau

Allgemeine Informationen

Anwendung

Schlitzdurchlässe sind als Zuluft oder Abluftdurchlass für Komfortbereiche geeignet

Aufgrund der Variantenvielfalt und hohen Flexibilität als Mischlüftungssystem für viele Einsatzfälle nutzbar

Unauffällige Integration in abgehängte Decken

Für Räume bis ca. 4 m Höhe (Unterkante Fertigdecke)

Für große Volumenströme geeignet. Großer Einsatzbereich durch wahlweise 1- bis 4-schlitzige Frontschiene

Einseitige oder wechselseitige Luftführung vor Ort an die baulichen Gegebenheiten anpassbar

Hohe Induktion bewirkt schnellen Abbau der Temperaturdifferenz und der Luftgeschwindigkeit (bei Zuluft)

Für konstante und variable Volumenströme

Für Zulufttemperaturdifferenzen von -10 – +10 K

Besondere Merkmale

Gleichmäßige Strahlausbreitung reduziert Schmutzablagerung durch induzierte Raumluft an der Decke

Horizontale, schräge oder vertikale Zuluftführung durch manuell verstellbare Luftleitelemente

Behagliches und komfortables Raumklima durch hohe Induktion bzw. schnellen Abbau von Temperaturdifferenzen und Luftgeschwindigkeiten

Hochwertiges Erscheinungsbild durch oberflächenbehandelte Aluminium-Strangpressprofile mit Eloxal- oder Pulverbeschichtung nach RAL-CLASSIC-Farbskala

Frontschiene optimiert für maximalen Volumenstrom bei niedrigen Schallleistungspegeln

Optisch durchlaufende Bandverlegung möglich

Nenngrößen

L_N: 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950 mm

Frontschiene kann in mm-Schritten auch in Zwischenlängen bestellt werden

Varianten

PL50-... :

-*: 1- bis 4-schlitzige Frontschiene

-PF: Kombination aus Frontschiene und Anschlusskasten mit fester Verbindung

-SF: Kombination aus Frontschiene und Anschlusskasten mit lösbarer Schraubbefestigung

-PB: Nur Anschlusskasten (für Kombination mit DS)

-DS: nur Frontschiene mit B00-Profil und Schraubbefestigung

-DF: nur Frontschiene mit B00-Profil und Klemmfeder

-CD: Überströmschiene, die in ein Schlitzband integriert werden kann. Die Frontschiene verfügt rückseitig über Öffnungen, durch die Luft strömen kann. Die Befestigung der Überströmschiene muss bauseitig erfolgen. Die beigelegten Verbinder dienen lediglich zur Positionierung und Ausrichtung der Überströmschiene

-BD: Blindschiene, die in ein Schlitzband integriert werden kann. Die Frontschiene ist rückseitig geschlossen, so dass eine Luftströmung durch die Blindschiene ausgeschlossen ist. Die Befestigung der Blindschiene muss bauseitig erfolgen. Die beigelegten Verbinder dienen lediglich zur Positionierung und Ausrichtung der Überströmschiene

-CS: Eckstück

Position Anschlusskasten auf der Frontschiene, wenn der Anschlusskasten kürzer ist als die Frontschiene

Mittige Position des Anschlusskasten

Anschlusskasten links (LE)

Anschlusskasten rechts (RI)

Anschlusskastenvariante

Symmetrischer Anschlusskasten mit horizontalem Anschluss (HS)

Symmetrischer Anschlusskasten mit vertikalem Anschluss (VS)

Asymmetrischer Anschlusskasten mit horizontalem Anschluss (HA)

Ausführung

Oberfläche Frontschiene

Eloxiert, E6-C-0, naturfarben

P1: pulverbeschichtet RAL 9010, reinweiß, GE 50

P1: pulverbeschichtet RAL 9006, weißaluminium, GE 30

P1: pulverbeschichtet in weiteren RAL-CLASSIC-Farbtönen, GE 70

Anbauteile

D: Drosselelement zum Volumenstromabgleich

LS: Lippendichtung

L: innenliegende Auskleidung

EP: 2 Endplatten

EA: 2 Endwinkel

Bei Einzelgeräten sind die Endplatten bzw. Endwinkel bereits werkseitig montiert. Für den stirnseitigen Abschluss bei Bandverlegungen können entweder Endplatten oder Endwinkel verwendet werden.

Zubehör

EP: 2 Endplatten

EA: 2 Endwinkel

Bei Schlitzdurchlässen als Bandverlegung müssen die Endplatten bzw. Endwinkel separat bestellt und bauseitig montiert werden. 2 Führungslaschen für die Verbindung der Frontschienen untereinander sind jedem Schlitzdurchlass ohne werkseitig montiertem Endabschluss lose beigelegt.

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180

4 Aufhängelaschen am Anschlusskasten zur kundenseitigen Befestigung

Manuell verstellbare Luftleitelemente mit Rastung zur definierten Einstellung der Luftführung

Werkseitig voreingestellte Luftführung, die manuell vor Ort verstellbar ist

Anschlussstutzen mit Einlegesicke für Lippendichtung (nur bei Ausführung mit Lippendichtung)

Frontschiene in mm-Schritten zwischen 600 und 2000 mm verfügbar

Ist die Frontschiene länger als der Anschlusskasten, werden die überstehenden Bereiche der Frontschiene rückseitig abgedeckt

Anschlusskästen nur in Nennlängen erhältlich

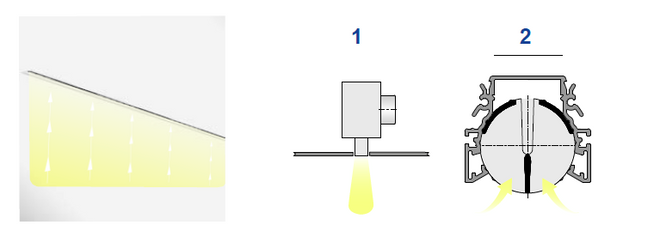

Abluft-Variante mit Luftleitelementen

Durch die optional verfügbare Halsverlängerung in den Standardmaßen 22, 47, 72, 97 und 121 mm können bauliche Gegebenheiten ausgeglichen werden

Befestigungsmaterial für die Frontschiene wird den Varianten -SF und -DS lose beigelegt

Materialien und Oberflächen

Frontschiene aus Aluminium-Strangpressprofil

Luftleitelemente aus Kunststoff ABS, nach UL94, V-0, flammwidrig

Anschlusskasten aus verzinktem Stahlblech

Endplatten und Endwinkel aus Aluminium

Lippendichtung aus Evoprene

Auskleidung aus Mineralwolle und geschlossenporigem Vinylschaum

Frontschiene eloxiert, E6-C-0, naturfarben

P1: pulverbeschichtet Farbton nach RAL CLASSIC

Luftleitelemente ähnlich RAL 9005, schwarz

G: Luftleitelemente ähnlich RAL 9006, grau

W: Luftleitelemente ähnlich RAL 9010, weiß

Mineralwolle

Mineralwolle an den luftberührten Flächen kaschiert mit Glasseidengewebe, abriebfest bis 20 m/s

Nach EN 13501, Baustoffklasse A1, nicht brennbar

RAL-Gütezeichen RAL-GZ 388

Gesundheitlich unbedenklich durch hohe Biolöslichkeit nach deutscher Gefahrstoffverordnung und Anmerkung Q der europäischen Verordnung (EG) Nr. 1272/2008

Inert gegenüber Pilz- und Bakterienwachstum

Normen und Richtlinien

Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135

Konform zu VDI 6022

Instandhaltung

Wartungsarm, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt

Überprüfung und Reinigung nach VDI 6022

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

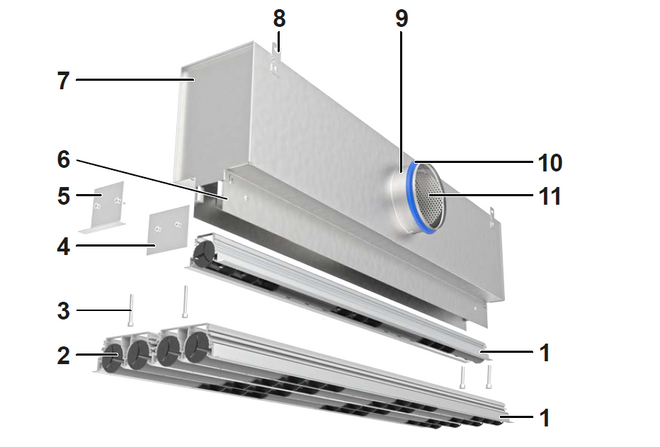

Schematische Darstellung, PL50-*-SF

1 Frontschiene, 1-, 2-, 3- oder 4-schlitzig	Optional
2 Verstellbares Luftleitelement	4 Endplatte
3 Schraubbefestigung	5 Endwinkel
6 Hals	10 Lippendichtung
7 Anschlusskasten	11 Drosselelement zum Volumenstromabgleich
8 Aufhängelasche
9 Anschlussstutzen

Schlitzdurchlässe lassen die Zuluft raumlufttechnischer Anlagen horizontal, schräg oder vertikal in den Raum strömen. Die Strömung erfolgt mit hoher Induktion von Raumluft und infolgedessen mit schneller Reduzierung der Luftgeschwindigkeit und Temperaturdifferenz zwischen Zuluft und Raumluft. Das Ergebnis ist eine Mischlüftung für Komfortbereiche mit guter Raumdurchspülung bei geringen Turbulenzen im Aufenthaltsbereich. Schlitzdurchlässe der Serie PURELINE50 haben werkseitig voreingestellte und manuell verstellbare Luftleitelemente. Verschiedene Strömungsrichtungen ermöglichen jederzeit die Anpassung an unterschiedliche örtliche Gegebenheiten. Horizontale Luftführung erfolgt mit einseitiger oder wechselseitiger Strömung. Heizbetrieb mit vertikaler Strömung ist ebenso möglich wie eine schräge Zuluftführung. Die Zulufttemperaturdifferenz kann -10 – +10 K betragen. Ein Drosselelement (optional) ermöglicht den Volumenstromabgleich zur Inbetriebnahme. Zur architektonisch einheitlichen Gestaltung kann die Serie PURELINE50 auch als Abluftdurchlass Verwendung finden.

Nennlängen	600 – 1950 mm in 150-mm-Schritten
Anzahl Luftschlitze	1, 2, 3 oder 4
Halsverlängerung	22, 47, 72, 97, 121 mm
minimaler Volumenstrom bei ∆t_z = -10 K	10 l/s oder 36 m³/h
maximaler Volumenstrom, bei L_WA ≅ 50 dB(A)	608 l/s oder 2190 m³/h
Zulufttemperaturdifferenz	-10 – +10 K

Die Schnellauslegung gibt einen guten Überblick über die möglichen Volumenströme und die korrespondierenden Schallleistungspegel und Druckdifferenzen. Zu exakten Werten, unter Berücksichtigung aller Parameter, führt die Auslegung mit unserem Auslegungsprogramm Easy Product Finder. Bis 1500 mm gilt die Schnellauslegung mit einem Anschlussstutzen, ab 1650 mm sind 2 Anschlussstutzen berücksichtigt.

PL50-1, Zuluft, horizontale, wechselseitige Strömung, Schallleistungspegel und Gesamtdruckdifferenz

D = 123

L_N	qᵥ [l/s]	qᵥ [m³/h]	Drosselklappenstellung
			0°		45°		90°
			Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]
600	10	36	<5	<15	<5	<15	<5	<15
600	30	109	21	36	29	37	47	37
600	51	182	58	51	82	51	131	51
600	70	255	113	60	161	60	258	61
750	13	45	<5	<15	<5	<15	7	<15
750	36	129	20	37	32	37	57	38
750	59	212	55	51	87	51	155	52
750	82	296	106	60	170	60	301	61
900	15	54	<5	<15	<5	<15	9	<15
900	41	147	20	37	36	38	68	38
900	67	241	54	51	96	51	183	52
900	92	334	104	60	185	60	352	61
1050	18	63	<5	<15	6	<15	12	<15
1050	46	165	21	37	40	38	81	39
1050	74	268	54	51	107	52	214	52
1050	102	370	104	60	203	61	408	61
1200	18	63	<5	<15	6	<15	12	<15
1200	46	165	21	37	40	38	81	39
1200	74	268	54	51	107	52	214	52
1200	102	370	104	60	203	61	408	61
1350	23	81	<5	<15	8	<15	18	<15
1350	55	199	22	38	51	39	110	40
1350	88	318	57	51	131	52	282	53
1350	121	436	108	60	246	61	530	61
1500	25	90	<5	<15	10	15	22	16
1500	60	216	24	38	58	39	128	40
1500	95	341	60	51	144	52	318	53
1500	129	467	112	60	270	61	596	62
1650	28	99	<5	<15	<5	<15	8	<15
1650	71	255	17	38	29	38	53	39
1650	114	411	44	51	75	52	138	52
1650	157	567	85	60	143	60	263	61
1800	30	108	<5	<15	5	<15	9	<15
1800	76	272	17	38	31	38	58	39
1800	121	437	44	51	79	52	150	52
1800	166	601	84	60	150	61	285	61
1950	33	117	<5	<15	5	<15	10	<15
1950	80	289	17	38	33	39	64	39
1950	128	461	44	51	83	52	162	52
1950	175	633	83	60	156	61	306	61

PL50-1, Zuluft, horizontale, wechselseitige Strömung, Schallleistungspegel und Gesamtdruckdifferenz

D = 158

L_N	qᵥ [l/s]	qᵥ [m³/h]	Drosselklappenstellung
			0°		45°		90°
			Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]
600	10	36	<5	<15	<5	<15	<5	<15
600	33	117	21	36	25	36	33	36
600	55	198	61	50	72	51	93	51
600	77	279	122	60	143	60	186	60
750	13	45	<5	<15	<5	<15	<5	<15
750	38	138	20	36	25	36	35	37
750	64	231	55	51	70	51	99	51
750	90	324	109	60	137	60	195	61
900	15	54	<5	<15	<5	<15	5	<15
900	44	158	19	37	25	37	39	37
900	73	262	52	51	70	51	108	51
900	101	366	101	60	137	60	210	61
1050	18	63	<5	<15	<5	<15	6	<15
1050	49	177	18	37	27	37	44	38
1050	81	292	49	51	72	51	119	52
1050	112	406	96	60	140	60	230	61
1200	18	63	<5	<15	<5	<15	6	<15
1200	49	177	18	37	27	37	44	38
1200	81	292	49	51	72	51	119	52
1200	112	406	96	60	140	60	230	61
1350	23	81	<5	<15	<5	<15	8	<15
1350	59	214	18	38	30	38	55	39
1350	96	346	47	51	79	51	145	52
1350	133	479	90	60	151	60	277	61
1500	25	90	<5	<15	<5	<15	9	<15
1500	64	231	18	38	32	38	62	39
1500	104	373	47	51	84	52	160	52
1500	142	514	89	60	159	61	305	61
1650	28	99	<5	<15	<5	<15	<5	<15
1650	76	273	16	37	21	37	32	38
1650	124	446	44	51	57	51	84	51
1650	172	620	84	60	110	60	163	61
1800	30	108	<5	<15	<5	<15	5	<15
1800	81	291	16	37	22	38	33	38
1800	132	474	42	51	57	51	88	52
1800	182	657	81	60	110	60	169	61
1950	33	117	<5	<15	<5	<15	5	<15
1950	86	309	16	37	22	38	35	38
1950	139	501	41	51	58	51	92	52
1950	192	693	79	60	111	60	177	61

PL50-2, Zuluft, horizontale, wechselseitige Strömung, Schallleistungspegel und Gesamtdruckdifferenz

D = 158

L_N	qᵥ [l/s]	qᵥ [m³/h]	Drosselklappenstellung
			0°		45°		90°
			Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]
600	20	72	<5	<15	<5	<15	7	<15
600	54	195	17	37	28	38	50	39
600	89	319	46	51	74	52	134	53
600	122	442	89	60	143	61	257	62
750	25	90	<5	<15	<5	<15	10	<15
750	63	227	17	38	31	39	61	40
750	101	365	44	51	80	52	158	53
750	139	502	83	60	152	61	299	62
900	30	108	<5	<15	6	15	13	16
900	72	258	17	39	36	40	74	41
900	113	407	43	51	89	52	185	53
900	154	557	80	60	166	61	347	62
1050	35	126	<5	16	8	17	17	18
1050	79	286	18	39	40	40	88	41
1050	124	447	43	51	98	53	215	54
1050	168	607	80	60	182	61	396	62
1200	35	126	<5	16	8	17	17	18
1200	79	286	18	39	40	40	88	41
1200	124	447	43	51	98	53	215	54
1200	168	607	80	60	182	61	396	62
1350	45	161	<5	19	12	20	27	22
1350	94	339	20	40	51	41	118	42
1350	144	518	46	52	120	53	276	54
1350	193	696	83	60	217	61	499	63
1500	50	179	5	20	14	22	33	23
1500	101	365	21	40	58	42	135	43
1500	153	551	48	52	132	53	309	55
1500	204	737	86	60	236	62	552	63
1650	55	197	<5	16	5	17	11	18
1650	125	449	15	39	28	40	58	41
1650	194	700	35	51	69	52	141	54
1650	264	952	65	60	128	61	260	62
1800	60	215	<5	17	6	18	13	19
1800	133	477	15	39	30	40	64	41
1800	205	738	35	52	73	53	152	54
1800	277	1000	65	60	134	61	279	62
1950	65	233	<5	18	7	19	15	20
1950	140	504	15	40	32	41	69	42
1950	215	775	35	52	77	53	164	54
1950	290	1046	64	60	140	61	299	62

PL50-2, Zuluft, horizontale, wechselseitige Strömung, Schallleistungspegel und Gesamtdruckdifferenz

D = 198

L_N	qᵥ [l/s]	qᵥ [m³/h]	Drosselklappenstellung
			0°		45°		90°
			Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]
600	20	72	<5	<15	<5	<15	<5	<15
600	59	214	18	37	23	37	34	38
600	99	355	50	51	64	51	94	52
600	138	497	97	60	125	60	184	61
750	25	90	<5	<15	<5	<15	5	<15
750	69	249	17	37	24	38	38	38
750	113	408	45	51	63	51	102	52
750	157	567	86	60	122	61	198	61
900	30	108	<5	<15	<5	<15	6	<15
900	78	282	16	38	25	38	43	39
900	127	456	41	51	64	52	114	53
900	175	630	79	60	123	61	217	62
1050	35	126	<5	<15	<5	<15	8	<15
1050	87	314	15	38	26	39	50	40
1050	139	501	39	51	67	52	127	53
1050	191	689	74	60	127	61	240	62
1200	35	126	<5	<15	<5	<15	8	<15
1200	87	314	15	38	26	39	50	40
1200	139	501	39	51	67	52	127	53
1200	191	689	74	60	127	61	240	62
1350	45	161	<5	16	6	16	12	17
1350	103	372	15	39	31	40	64	41
1350	162	584	38	51	76	52	157	54
1350	220	795	70	60	141	61	290	62
1500	50	179	<5	17	7	18	14	19
1500	111	400	16	39	34	40	71	41
1500	173	622	38	52	81	53	173	54
1500	234	843	69	60	149	61	317	62
1650	55	197	<5	<15	<5	<15	6	15
1650	136	490	14	38	20	39	35	39
1650	218	783	35	51	52	52	88	53
1650	298	1076	66	60	98	61	167	61
1800	60	215	<5	<15	<5	<15	6	<15
1800	144	520	13	38	21	39	37	40
1800	229	826	34	51	53	52	93	53
1800	314	1131	63	60	99	61	175	62
1950	65	233	<5	15	<5	15	7	16
1950	153	550	13	39	22	39	40	40
1950	241	868	33	51	54	52	99	53
1950	329	1185	61	60	101	61	184	62

PL50-3, Zuluft, horizontale, wechselseitige Strömung, Schallleistungspegel und Gesamtdruckdifferenz

D = 198

L_N	qᵥ [l/s]	qᵥ [m³/h]	Drosselklappenstellung
			0°		45°		90°
			Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]
600	30	108	<5	<15	<5	<15	6	<15
600	79	283	18	37	26	38	41	38
600	127	457	46	51	68	51	108	52
600	175	632	88	60	130	60	207	61
750	38	134	<5	<15	5	<15	8	<15
750	92	330	17	38	29	38	50	39
750	146	525	44	51	73	52	126	52
750	200	721	83	60	138	61	238	61
900	45	161	<5	15	6	15	11	16
900	104	375	18	38	33	39	60	40
900	163	588	44	51	80	52	147	53
900	222	802	81	60	150	61	273	61
1050	53	188	<5	16	8	17	14	18
1050	116	417	19	39	37	40	70	40
1050	180	647	45	51	89	52	169	53
1050	243	876	82	60	164	61	311	62
1200	53	188	<5	16	8	17	14	18
1200	116	417	19	39	37	40	70	40
1200	180	647	45	51	89	52	169	53
1200	243	876	82	60	164	61	311	62
1350	68	242	5	19	11	20	22	21
1350	138	498	21	40	47	41	95	42
1350	209	754	48	52	109	53	218	53
1350	280	1010	87	60	195	61	391	62
1500	75	268	6	21	13	22	27	22
1500	149	536	23	40	53	41	108	42
1500	223	804	51	52	120	53	244	54
1500	297	1072	90	60	213	61	433	62
1650	82	295	<5	17	5	17	10	18
1650	182	654	15	39	26	40	47	40
1650	281	1012	36	51	63	52	112	53
1650	380	1371	66	60	116	61	206	61
1800	90	322	<5	18	6	18	11	19
1800	193	695	15	39	28	40	51	41
1800	297	1069	36	52	67	52	121	53
1800	400	1442	66	60	121	61	221	61
1950	97	349	<5	19	7	19	13	20
1950	204	736	16	40	30	40	56	41
1950	312	1123	36	52	70	52	130	53
1950	419	1510	66	60	126	61	236	61

PL50-3, Zuluft, horizontale, wechselseitige Strömung, Schallleistungspegel und Gesamtdruckdifferenz

D = 248

L_N	qᵥ [l/s]	qᵥ [m³/h]	Drosselklappenstellung
			0°		45°		90°
			Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]
600	30	108	<5	<15	<5	<15	<5	<15
600	86	308	18	37	22	37	29	37
600	141	508	49	51	60	51	80	51
600	196	708	94	60	116	60	155	61
750	38	134	<5	<15	<5	<15	<5	<15
750	100	359	17	37	22	37	32	38
750	162	584	44	51	58	51	85	52
750	224	809	84	60	112	60	163	61
900	45	161	<5	<15	<5	<15	6	<15
900	113	408	16	38	23	38	36	38
900	182	655	41	51	60	51	93	52
900	250	902	78	60	113	60	176	61
1050	53	188	<5	<15	<5	<15	7	<15
1050	126	454	16	38	25	39	41	39
1050	200	721	39	51	62	52	102	52
1050	274	987	74	60	116	61	192	61
1200	53	188	<5	<15	<5	<15	7	<15
1200	126	454	16	38	25	39	41	39
1200	200	721	39	51	62	52	102	52
1200	274	987	74	60	116	61	192	61
1350	68	242	<5	16	6	17	10	17
1350	151	543	16	39	29	40	52	40
1350	234	843	38	51	69	52	125	53
1350	317	1144	71	60	128	61	229	61
1500	75	268	<5	17	7	18	12	18
1500	162	584	16	39	31	40	58	41
1500	250	899	39	51	74	52	137	53
1500	337	1215	71	60	135	61	249	61
1650	82	295	<5	<15	<5	<15	5	<15
1650	197	710	14	38	19	38	29	39
1650	313	1125	35	51	48	52	73	52
1650	427	1540	65	60	91	60	137	61
1800	90	322	<5	<15	<5	15	6	15
1800	210	755	14	38	20	39	31	39
1800	330	1188	34	51	49	52	76	52
1800	450	1621	63	60	91	60	142	61
1950	97	349	<5	<15	<5	16	6	16
1950	222	799	13	39	20	39	33	40
1950	347	1250	33	51	50	52	80	52
1950	472	1700	61	60	92	60	149	61

PL50-4, Zuluft, horizontale, wechselseitige Strömung, Schallleistungspegel und Gesamtdruckdifferenz

D = 248

L_N	qᵥ [l/s]	qᵥ [m³/h]	Drosselklappenstellung
			0°		45°		90°
			Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]
600	40	143	<5	<15	<5	<15	5	<15
600	101	363	15	36	21	36	31	37
600	162	583	39	50	54	51	79	51
600	223	803	74	60	102	60	150	60
750	50	179	<5	<15	<5	<15	6	<15
750	118	424	15	37	23	37	36	38
750	186	669	37	51	56	51	90	51
750	253	914	68	60	105	60	167	61
900	60	215	<5	<15	5	<15	8	<15
900	134	482	15	38	25	38	42	38
900	208	748	36	51	60	51	102	52
900	281	1015	66	60	111	60	188	61
1050	70	251	<5	15	6	16	11	16
1050	149	537	15	38	28	39	50	39
1050	228	822	36	51	66	51	116	52
1050	307	1108	66	60	119	60	211	61
1200	70	251	<5	15	6	16	11	16
1200	149	537	15	38	28	39	50	39
1200	228	822	36	51	66	51	116	52
1200	307	1108	66	60	119	60	211	61
1350	90	322	<5	19	9	19	17	19
1350	178	640	17	39	35	40	66	40
1350	266	959	38	51	79	52	147	52
1350	354	1277	68	60	139	60	261	61
1500	100	358	5	20	11	21	20	21
1500	192	690	18	40	39	40	75	41
1500	284	1023	40	52	86	52	164	52
1500	376	1355	70	60	151	60	288	61
1650	110	393	<5	15	<5	16	7	16
1650	234	844	13	38	21	38	34	39
1650	360	1295	30	51	49	51	80	52
1650	485	1746	55	60	88	60	145	61
1800	120	429	<5	16	5	17	8	17
1800	249	898	13	39	22	39	37	39
1800	380	1367	30	51	50	51	85	52
1800	510	1836	54	60	91	60	154	61
1950	130	465	<5	17	6	18	10	18
1950	264	951	13	39	23	39	40	40
1950	399	1436	30	51	53	52	91	52
1950	533	1922	54	60	94	60	163	61

PL50-4, Zuluft, horizontale, wechselseitige Strömung, Schallleistungspegel und Gesamtdruckdifferenz

D = 313

L_N	qᵥ [l/s]	qᵥ [m³/h]	Drosselklappenstellung
			0°		45°		90°
			Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]	Δpₜ [Pa]	LWA [dB(A)]
600	40	143	<5	<15	<5	<15	<5	<15
600	111	400	16	35	19	35	24	36
600	182	656	43	50	51	50	63	50
600	253	913	84	60	98	60	123	60
750	50	179	<5	<15	<5	<15	<5	<15
750	129	466	15	36	18	36	25	36
750	209	753	38	50	48	50	65	51
750	288	1040	73	60	92	60	124	60
900	60	215	<5	<15	<5	<15	<5	<15
900	147	529	14	37	19	37	27	37
900	234	842	35	50	48	51	68	51
900	321	1156	67	60	90	60	129	60
1050	70	251	<5	<15	<5	<15	5	<15
1050	163	588	14	37	19	37	30	38
1050	257	926	33	51	48	51	74	51
1050	350	1263	62	60	90	60	137	60
1200	70	251	<5	<15	<5	<15	5	<15
1200	163	588	11	35	17	35	27	35
1200	257	926	28	48	42	49	68	49
1200	350	1263	51	58	79	58	126	58
1350	90	322	<5	15	5	15	8	15
1350	195	701	13	38	22	38	36	39
1350	300	1081	32	51	52	51	86	52
1350	405	1460	58	60	95	60	158	61
1500	100	358	<5	16	5	16	9	17
1500	210	756	14	38	24	39	40	39
1500	320	1153	32	51	55	51	94	52
1500	430	1551	57	60	99	60	170	61
1650	110	393	<5	<15	<5	<15	<5	<15
1650	257	925	12	37	16	37	22	37
1650	404	1456	30	51	40	51	55	51
1650	552	1988	57	60	74	60	103	60
1800	120	429	<5	<15	<5	<15	<5	<15
1800	273	983	12	37	16	38	23	38
1800	427	1537	29	51	40	51	57	51
1800	580	2091	54	60	73	60	105	60
1950	130	465	<5	<15	<5	<15	5	<15
1950	289	1040	12	38	17	38	24	38
1950	449	1615	29	51	40	51	59	51
1950	608	2190	53	60	73	60	109	60

Ausschreibungstext

Schlitzdurchlässe Serie PURELINE50 mit einzeln, manuell verstellbaren Luftleitelementen und 1- bis 4-schlitziger Frontschiene. Luftführung wahlweise horizontal wechselseitig, schräg wechselseitig, vertikal, horizontal einseitig links oder horizontal einseitig rechts möglich. Die Schlitzdurchlässe können für Zu- oder Abluft genutzt werden und sind zum Einbau in die abgehängte Decke bestimmt. Einbaufertige Komponente bestehend aus der Frontschiene mit wahlweise schwarzen, grauen oder weißen Luftleitelementen. Varianten mit Anschlusskasten verfügen über 1 oder 2 Anschlussstutzen. Die Anschlussstutzen beim symmetrischen Anschlusskasten sind horizontal oder vertikal angeordnet. Beim asymmetrischen Anschlusskasten sind die Anschlussstutzen horizontal angeordnet. Alle Anschlusskästen verfügen über 4 Aufhängelaschen zur Abhängung. Die Verbindung zwischen Frontschiene und Anschlusskasten erfolgt als feste oder lösbare Verbindung. Die Anschlussstutzen sind passend für runde Luftleitungen nach EN 1506 oder EN 13180. Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135.

Besondere Merkmale

Gleichmäßige Strahlausbreitung reduziert Schmutzablagerung durch induzierte Raumluft an der Decke

Horizontale, schräge oder vertikale Zuluftführung durch manuell verstellbare Luftleitelemente

Behagliches und komfortables Raumklima durch hohe Induktion bzw. schnellen Abbau von Temperaturdifferenzen und Luftgeschwindigkeiten

Hochwertiges Erscheinungsbild durch oberflächenbehandelte Aluminium-Strangpressprofile mit Eloxal- oder Pulverbeschichtung nach RAL-CLASSIC-Farbskala

Frontschiene optimiert für maximalen Volumenstrom bei niedrigen Schallleistungspegeln

Optisch durchlaufende Bandverlegung möglich

Materialien und Oberflächen

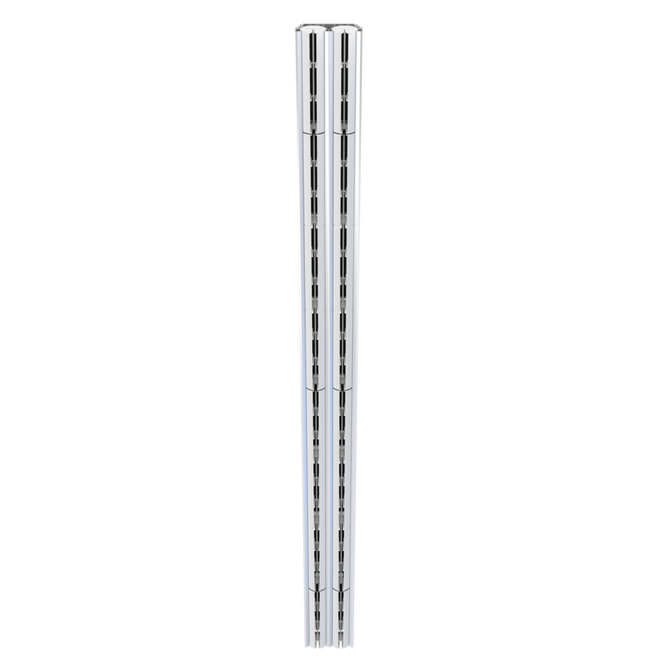

Frontschiene aus Aluminium-Strangpressprofil

Luftleitelemente aus Kunststoff ABS, nach UL94, V-0, flammwidrig

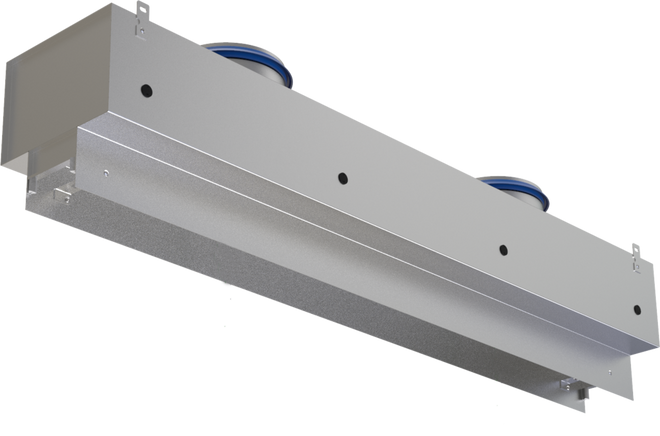

Anschlusskasten aus verzinktem Stahlblech

Endplatten und Endwinkel aus Aluminium

Lippendichtung aus Evoprene

Auskleidung aus Mineralwolle und geschlossen zelligem Vinylschaum

Frontschiene eloxiert, E6-C-0, naturfarben

P1: pulverbeschichtet, Farbton nach RAL CLASSIC

Luftleitelemente ähnlich RAL 9005, schwarz

G: Luftleitelemente ähnlich RAL 9006, grau

W: Luftleitelemente ähnlich RAL 9010, weiß

Mineralwolle

Mineralwolle an den luftberührten Flächen kaschiert mit Glasseidengewebe, abriebfest bis 20 m/s

Nach EN 13501, Baustoffklasse A1, nicht brennbar

RAL-Gütezeichen RAL-GZ 388

Gesundheitlich unbedenklich durch hohe Biolöslichkeit nach deutscher Gefahrstoffverordnung und Anmerkung Q der europäischen Verordnung (EG) Nr. 1272/2008

Inert gegenüber Pilz- und Bakterienwachstum

Ausführung

Oberfläche Frontschiene

Eloxiert, E6-C-0, naturfarben
P1: pulverbeschichtet RAL 9010, reinweiß, GE 50
P1: pulverbeschichtet RAL 9006, weißaluminium, GE 30
P1: pulverbeschichtet in weiteren RAL-CLASSIC-Farbtönen, GE 70

Technische Daten

Nennlängen: 600 bis 1950 mm in 150-mm-Schritten

Frontschiene: 1- bis 4-schlitzig

Minimaler Volumenstrom bei Δt_z = –10 K: 10 l/s oder 36 m³/h

Maximaler Volumenstrom, bei L_WA ≅ 50 dB(A): 608 l/s oder 2190 m³/h

Zulufttemperaturdifferenz: -10 bis +10 K

PL50

–

1200 × 1050 × 123 × 30

–

B00

P1 - RAL 9016

1 Serie
PL50 Schlitzdurchlass PURELINE50

2 Anzahl Luftschlitze
1, 2, 3, 4

3 Anlage
S Zuluft
E Abluft (mit Luftleitelementen)

4 Anschluss
DF Frontschiene mit Klemmfeder (nur mit B00)
DS Frontschiene mit Schraubzubehör (nur mit B00)
CD Überströmschiene
BD Blindschiene

PB nur Anschlusskasten
PF Anschlusskasten und Frontschiene mit fester Verbindung
SF Anschlusskasten und Frontschiene mit lösbarer Verbindung (nur mit B00)

5 Anschlusskastenvariante
HS symmetrisch, mit horizontalem Anschluss
VS symmetrisch, mit vertikalem Anschluss
HA asymmetrisch, mit horizontalem Anschluss

6 Nenngröße [mm]
Frontschienenlänge × Anschlusskastenlänge × Stutzendurchmesser × Halsverlängerung

Frontschienenlänge
600 – 1950

Anschlusskastenlänge
600 – 1950 (in 150-mm-Schritten)

Stutzendurchmesser ØD
123 (bei 1 Luftschlitz)
158 (bei 1 oder 2 Luftschlitzen)
198 (bei 2 oder 3 Luftschlitzen)
248 (bei 3 oder 4 Luftschlitzen)
313 (bei 4 Luftschlitzen)

Halsverlängerung
Keine Eintragung: ohne Halsverlängerung
22, 47, 72, 97, 121

7 Anzahl Anschlussstutzen
1 (bis Anschlusskastenlänge 1500 mm)
2 (ab Anschlusskastenlänge 1200 mm)

8 Drosselelement zum Volumenstromabgleich
Keine Eintragung: ohne Drosselelement
D mit Drosselelement

9 Lippendichtung
Keine Eintragung: ohne Lippendichtung
LS mit Lippendichtung

10 Auskleidung
Keine Eintragung: ohne Auskleidung
L mit Auskleidung

11 Position Anschlusskasten
Keine Eintragung: mittig
LE links
Rl rechts

12 Einstellung Luftströmung
Keine Eintragung: wechselseitig horizontal
AS wechselseitig schräg
HL horizontal links
HR horizontal rechts
V vertikal

13 Randverbreiterung Frontschiene
Keine Eintragung: ohne Randverbreiterung
B00 mit Randverbreiterung

14 Endabschlüsse
Keine Eintragung: ohne Endabschlüsse
EP Endplatte
EA Endwinkel
Für Schlitzdurchlassbänder separat bestellen

15 Oberfläche
Keine Eintragung: eloxiert, E6-C-0 (farblos)
P1 pulverbeschichtet, RAL-CLASSIC-Farbton angeben

Glanzgrad
RAL 9010 GE 50
RAL 9006 GE 30
Alle anderen RAL-Farben GE 70

16 Farbe Luftleitelemente
Keine Eintragung: ähnlich RAL 9005 (tiefschwarz)
W ähnlich RAL 9010 (reinweiß)
G ähnlich RAL 9006 (weißaluminium)

Bestellbeispiel: PL50-1-S-PF-HS/1200×1200×123/1

Serie	PURELINE50
Anzahl Luftschlitze	1
Anlage	Zuluft
Variante	Anschlusskasten und Frontschiene mit fester Verbindung
Anschlusskastenvariante	symmetrisch, mit horizontalem Anschluss
Nenngröße [mm]	Frontschienenlänge 1200, Anschlusskastenlänge 1200, Stutzendurchmesser 123, ohne Halsverlängerung
Anzahl Anschlussstutzen	1
Drosselelement zum Volumenstromabgleich	ohne Drosselelement
Lippendichtung	ohne Lippendichtung
Auskleidung	ohne Auskleidung
Position Anschlusskasten	mittig
Einstellung Luftströmung	wechselseitig horizontal
Randverbreiterung Frontschiene	ohne Randverbreiterung
Endabschlüsse	ohne Endabschlüsse
Oberfläche	eloxiert, E6-C-0 (farblos)
Farbe Luftleitelemente	ähnlich RAL 9005 (tiefschwarz)

PL50

–

100 × 100 × 90

B00

P1 - RAL 9016

1 Serie
PL50 Schlitzdurchlass PURELINE50

2 Anzahl Luftschlitze
1, 2, 3, 4

3 Anlage
S Zuluft
E Abluft (mit Luftleitelementen)

4 Variante
CS Eckstück

5 Abmessungen
Schenkelmaß E × Schenkelmaß F × Winkel

Schenkelmaß E [mm]
100 – 300 (in mm-Schritten)

Schenkelmaß F [mm]
100 – 300 (in mm-Schritten)

Winkel [°]
90

6 Randverbreiterung Frontschiene
Keine Eintragung: ohne Randverbreiterung
B00 mit Randverbreiterung

7 Oberfläche
Keine Eintragung: eloxiert, E6-C-0 (farblos)
P1 pulverbeschichtet, RAL-CLASSIC-Farbton angeben

Glanzgrad
RAL 9010 GE 50
RAL 9006 GE 30
Alle anderen RAL-Farben GE 70

8 Farbe Luftleitelemente
Keine Eintragung: ähnlich RAL 9005 (tiefschwarz)
W ähnlich RAL 9010 (reinweiß)
G ähnlich RAL 9006 (weißaluminium)

Bestellbeispiel: PL50-1-S-CS/100×100×90

Serie	PURELINE50
Anzahl Luftschlitze	1
Variante	Eckstück
Anlage	Zuluft
Abmessungen	Schenkelmaß E 100 mm, Schenkelmaß F 100 mm, Winkel 90°
Randverbreiterung Frontschiene	ohne Randverbreiterung
Oberfläche	eloxiert, E6-C-0 (farblos)
Farbe Luftleitelemente	ähnlich RAL 9005 (tiefschwarz)

PL50	–	EA	/	2	–	B00	/	P1 - RAL 9016
\|		\|		\|		\|		\|
1		2		3		4		5

1 Serie
PL50 Schlitzdurchlass PURELINE50

2 Variante
EP 1 Paar Endplatten
EA 1 Paar Endwinkel

3 Anzahl Luftschlitze
1, 2, 3, 4

4 Randverbreiterung Frontschiene
Keine Eintragung: ohne Randverbreiterung
B00 mit Randverbreiterung

5 Oberfläche
Keine Eintragung: eloxiert, E6-C-0 (farblos)
P1 pulverbeschichtet, RAL-CLASSIC-Farbton angeben

Glanzgrad
RAL 9010 GE 50
RAL 9006 GE 30
Alle anderen RAL-Farben GE 70

Varianten, Produktdetails

Asymmetrischer Anschlusskasten

PL-Anschlusskasten Links, Mitte, Rechts

Einbau und Inbetriebnahme

Vorzugsweise für lichte Raumhöhen bis 4,0 m
Deckenbündiger Einbau
Luftleitungsanschluss horizontal oder vertikal
Überstehende Bereiche von Frontschienen mit kürzerem Anschlusskasten und Blindschienen sind rückseitig geschlossen
Zur Bandverlegung Frontschienen mit Führungslaschen miteinander verbinden
Gegebenenfalls Volumenstromabgleich am Drosselelement vornehmen
Geeignetes Befestigungsmaterial zur Befestigung der Schlitzdurchlässe muss bauseitig beigestellt werden

Die vorherigen Darstellungen sind schematisch und dienen zum besseren Verständnis der Einbaudetails.

Downloads

Produktinfos

Produktdatenblatt Pureline50

PURELINE50_PD_2024_07_02_DE_de Produktdatenblatt 2 MB pdf

Zertifikate

Hygiene-Konformitätserklärung Pureline50

PL50_HC_2022_07_20_DE_de Zertfikat 680 KB pdf

Betriebsanleitungen

Montageanleitung PURELINE50

PL50_IM_A00000079623_V3_2024_01_DE_de Montageanleitung 1,7 MB pdf

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

TECHNISCH NOTWENDIG

Diese Cookies sind zur einwandfreien Funktion unserer Website erforderlich und können nicht deaktiviert werden. In der Regel werden diese Cookies nur als Reaktion auf von Ihnen getätigten Aktionen gesetzt, wie etwa dem Festlegen Ihrer Datenschutzeinstellungen oder dem Füllen des Warenkorbs. Zudem werden sicherheitsrelevante Funktionalitäten oder die Unterstützung über einen eigenen Webchat integriert. Hierzu zählen auch alle Session Cookies von TROX nach Login als Kunde. Sie können Ihren Browser so einstellen, dass diese Cookies blockiert oder Sie über diese Cookies benachrichtigt werden. Einige Bereiche der Website funktionieren dann aber möglicherweise nicht wie vorgesehen.

PURELINE50

DIE SAUBERE LÖSUNG FÜR EINE DEUTLICH GERINGERE DECKENVERSCHMUTZUNG

Allgemeine Informationen

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Varianten, Produktdetails

Downloads

Produktinfos

Produktdatenblatt Pureline50

Zertifikate

Hygiene-Konformitätserklärung Pureline50

Betriebsanleitungen

Montageanleitung PURELINE50

TECHNISCH NOTWENDIG

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
