CK | S.A. TROX Belgium/TROX Belgium N.V.

Rohrstutzen mit Sicke

Rohrstutzen mit Lippendichtung

Aufsteckstutzen

CK

Rohrschalldämpfer mit Kulisse zur Geräuschreduzierung in runden Luftleitungen von raumlufttechnischen Anlagen

Rohrschalldämpfer mit erhöhter Einfügungsdämpfung durch zusätzliche schallabsorbierende Kulisse

Strömungsoptimierte Kulisse für erhöhte Einfügungsdämpfung

Kulissendicke für optimale Nutzung wählbar

Dämpfungswirkung durch Absorption

Absorptionsmaterial nicht brennbare Mineralwolle, gesundheitlich unbedenklich im Sinne der TRGS 905 und EU-Richtlinie 97/69/EG

Akustische Daten gemessen nach EN ISO 7235

Luftdichtheitsklasse gemäß DIN EN 15727, größenabhängig Klasse C – D

Einsetzbar in explosionsgefährdeten Bereichen (gemäß EG-Richtlinie 2014/34/EU (ATEX)), Zone 1, 2 und Zone 21, 22 (außerhalb) gemäß EG-Richtlinie 1999/92/EG

Optionale Ausstattung und Zubehör

Rohrstutzen mit Lippendichtung, passend für runde Luftleitungen nach EN 1506 oder EN 13180

Rohraufsteckstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180

Allgemeine Informationen

Anwendung

Rohrschalldämpfer zur Geräuschreduzierung in runden Luftleitungen von RLT-Anlagen

Zur Reduzierung der Ventilatorgeräusche

Als Telefonieschalldämpfer zur Verminderung der Geräuschübertragungen durch Luftleitungen zwischen benachbarten Räumen

Besondere Merkmale

Einfügungsdämpfung gemessen nach EN ISO 7235

2 Kulissenbreiten je Nenndurchmesser wählbar
- Erhöhte Einfügungsdämpfung durch breitere Kulisse
- Reduzierung der Druckdifferenz durch schmalere Kulisse

Absorptionsmaterial nicht brennbar

Packungsdicken 50 und 100 mm

Luftdichtheitsklasse D für Nenngrößen einschließlich 400 mm

Luftdichtheitsklass C ab Nenngröße 450 mm

Nenngrößen

ØD: 250, 315, 400, 450, 500, 560, 630, 710, 800, 900, 1000 mm

L: 500, 1000, 1500 mm

Varianten

Packungsdicke

050: Rohrschalldämpfer mit 50 mm Packungsdicke

100: Rohrschalldämpfer mit 100 mm Packungsdicke

Kulissenbreite

T: 50, 100, 150, 200, 250, 300 mm

Ausführung

Rohrschalldämpfer

Keine Eintragung: verzinkter Stahl 1.0917
A2: Edelstahl 1.4301

Anschlussvariante

Keine Eintragung: Rohrstutzen mit Sicke, beidseitig
D2: Rohrstutzen mit Lippendichtung, beidseitig
AS: Rohrstutzen mit Lippendichtung und einseitigem Aufsteckstutzen

Bauteile und Eigenschaften

Rundes Gehäuse
Perforiertes Innenrohr
Schalldämpferkulisse
Absorptionsmaterial

Konstruktionsmerkmale

Rundes Gehäuse
- Außenrohr aus Wickelfalzrohr, verzinkter Stahl 1.0917
- Außenrohr aus glattem Blech, Edelstahl 1.4301

Kulisse
- Mit strömungsoptimierter Anströmung wahlweise verzinkter Stahl 1.0917 oder Edelstahl 1.4301

Rohrstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180
Lippendichtungen bis Nenngröße 800
Maximaler Betriebsdruck 2000 Pa
Maximale Luftgeschwindigkeit 20 m/s
Maximale Betriebstemperatur 90 °C

Materialien und Oberflächen

Kulisse aus verzinktem Stahlblech 1.0917 oder Edelstahl 1.4301

Mantelrohr in Wickelfalzausführung aus verzinktem Stahl 1.0917
Mantelrohr in glatter Ausführung aus Edelstahl 1.4301

Perforiertes Innenrohr aus verzinktem Stahl 1.0917 oder Edelstahl 1.4301
Anschlussstutzen aus verzinktem Stahl 1.0917 oder Edelstahl 1.4301

Absorptionsmaterial Mineralwolle
- Nach EN 13501, Baustoffklasse A1, nicht brennbar
- Gesundheitlich unbedenklich durch hohe Biolöslichkeit nach deutscher Gefahrstoffverordnung und Anmerkung Q der europäischen Verordnung (EG) Nr. 1272/2008
- Vor Abrieb durch strömende Luft bis maximal 20 m/s geschützt
  - Am Innenrohr durch aufgebrachtes Vlies
  - Durch aufkaschiertes Glasseidengewebe bei Kulissen
- Inert gegenüber Pilz- und Bakterienwachstum gemäß DIN EN 846

Normen und Richtlinien

Einfügungsdämpfung und Schallleistung des Strömungsgeräusches gemessen nach EN ISO 7235
Hygieneanforderungen nach VDI 6022, VDI 3803 Teil 1 und DIN 1946 Teil 4
EG-Richtlinie 2014/34/EU (ATEX): Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen
EG-Richtlinie 1999/92/EG (ATEX): Verbesserung des Gesundheitsschutzes und Sicherheit der Arbeitnehmer, die durch explosionsfähige Atmosphären gefährdet werden können

Luftdichtheitsklasse gemäß DIN EN 15727

Instandhaltung

Wartungsarm, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt

Technische Information

Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Nenngrößen	250 – 1000 mm
Betriebsdruck	maximal 2000 Pa
Betriebstemperatur	maximal 90 °C

Packungsdicke 50, Einf¸gungsd‰mpfung De [dB]

Die angegebenen Druckdifferenzen für Rohrschalldämpfer variieren je Ausführung in Abhängigkeit der eingesetzten Kulisse zum Rohrdurchmesser.

Packungsdicke 50, Einfügungsdämpfung D_e [dB]

Nenngröße	Nennlänge	Kulissenbreite	Mittenfrequenz f_m [Hz]
Nenngröße	Nennlänge	Kulissenbreite	63	125	250	500	1000	2000	4000	8000
250	500	50	1	2	5	10	20	23	15	8
250	500	100	2	3	7	12	23	28	21	13
250	1000	50	3	5	10	19	38	44	30	15
250	1000	100	4	6	14	23	44	50	40	26
250	1500	50	4	7	15	28	50	50	43	22
250	1500	100	6	9	20	33	50	50	50	37
315	500	50	1	2	4	9	19	21	9	4
315	500	100	2	3	6	10	24	23	13	6
315	1000	50	2	4	9	17	36	40	18	8
315	1000	100	4	5	11	20	47	45	25	12
315	1500	50	3	5	12	24	50	50	25	11
315	1500	100	6	8	16	29	50	50	37	18
400	500	100	1	1	4	7	17	17	8	3
400	500	150	3	6	13	24	35	25	16	9
400	1000	100	2	3	7	14	32	32	15	6
400	1000	150	6	11	24	45	50	48	30	17
400	1500	100	3	4	10	21	46	47	22	9
400	1500	150	8	15	35	50	50	50	44	25

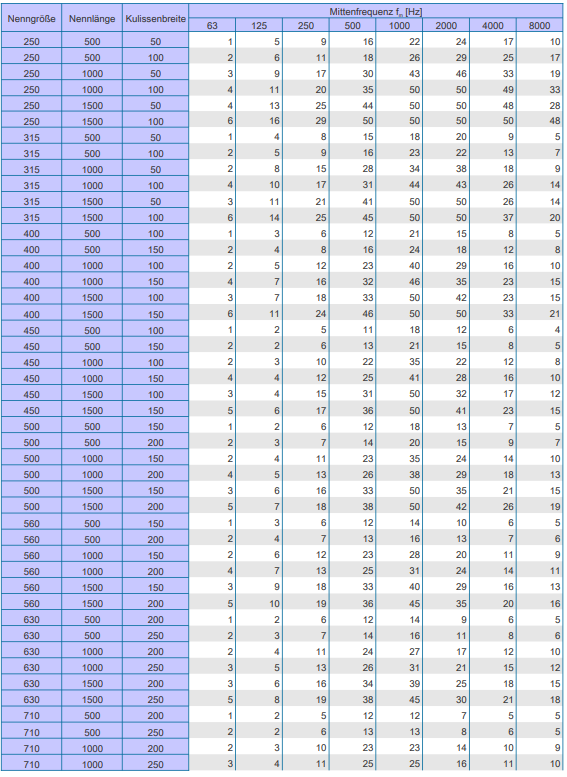

Packungsdicke 100, Einfügungsdämpfung D_e [dB]

Nenngröße	Nennlänge	Kulissenbreite	Mittenfrequenz f_m [Hz]
Nenngröße	Nennlänge	Kulissenbreite	63	125	250	500	1000	2000	4000	8000
250	500	50	1	5	9	16	22	24	17	10
250	500	100	2	6	11	18	26	29	25	17
250	1000	50	3	9	17	30	43	46	33	19
250	1000	100	4	11	20	35	50	50	49	33
250	1500	50	4	13	25	44	50	50	48	28
250	1500	100	6	16	29	50	50	50	50	48
315	500	50	1	4	8	15	18	20	9	5
315	500	100	2	5	9	16	23	22	13	7
315	1000	50	2	8	15	28	34	38	18	9
315	1000	100	4	10	17	31	44	43	26	14
315	1500	50	3	11	21	41	50	50	26	14
315	1500	100	6	14	25	45	50	50	37	20
400	500	100	1	3	6	12	21	15	8	5
400	500	150	2	4	8	16	24	18	12	8
400	1000	100	2	5	12	23	40	29	16	10
400	1000	150	4	7	16	32	46	35	23	15
400	1500	100	3	7	18	33	50	42	23	15
400	1500	150	6	11	24	46	50	50	33	21
450	500	100	1	2	5	11	18	12	6	4
450	500	150	2	2	6	13	21	15	8	5
450	1000	100	2	3	10	22	35	22	12	8
450	1000	150	4	4	12	25	41	28	16	10
450	1500	100	3	4	15	31	50	32	17	12
450	1500	150	5	6	17	36	50	41	23	15
500	500	150	1	2	6	12	18	13	7	5
500	500	200	2	3	7	14	20	15	9	7
500	1000	150	2	4	11	23	35	24	14	10
500	1000	200	4	5	13	26	38	29	18	13
500	1500	150	3	6	16	33	50	35	21	15
500	1500	200	5	7	18	38	50	42	26	19
560	500	150	1	3	6	12	14	10	6	5
560	500	200	2	4	7	13	16	13	7	6
560	1000	150	2	6	12	23	28	20	11	9
560	1000	200	4	7	13	25	31	24	14	11
560	1500	150	3	9	18	33	40	29	16	13
560	1500	200	5	10	19	36	45	35	20	16
630	500	200	1	2	6	12	14	9	6	5
630	500	250	2	3	7	14	16	11	8	6
630	1000	200	2	4	11	24	27	17	12	10
630	1000	250	3	5	13	26	31	21	15	12
630	1500	200	3	6	16	34	39	25	18	15
630	1500	250	5	8	19	38	45	30	21	18
710	500	200	1	2	5	12	12	7	5	5
710	500	250	2	2	6	13	13	8	6	5
710	1000	200	2	3	10	23	23	14	10	9
710	1000	250	3	4	11	25	25	16	11	10
710	1500	200	3	5	14	33	34	20	15	13
710	1500	250	5	6	17	36	37	23	16	15
800	500	250	1	2	6	12	11	7	5	5
800	500	300	2	3	7	12	13	7	6	5
800	1000	250	2	4	12	23	22	13	10	9
800	1000	300	3	5	13	24	25	14	11	10
800	1500	250	2	6	17	33	32	18	15	13
800	1500	300	5	8	19	35	36	20	16	15
900	500	250	1	2	6	11	9	6	4	4
900	500	300	2	2	6	12	10	6	5	4
900	1000	250	2	4	11	21	18	11	8	8
900	1000	300	3	4	12	23	20	11	9	8
900	1500	250	2	5	16	31	26	16	12	11
900	1500	300	4	6	18	33	28	17	13	12
1000	500	300	1	2	6	11	8	5	5	4
1000	1000	300	3	4	12	20	16	10	9	7
1000	1500	300	4	6	18	29	24	14	13	11

Druckdifferenz Δp_t [Pa]

Nenngröße	Kulissenbreite	q_v		Nennlänge
Nenngröße	Kulissenbreite	l/s	m³/h	500	1000	1500
250	50	194	700	9	10	10
250	100	194	700	37	42	44
250	50	333	1200	25	28	29
250	100	333	1200	109	121	127
315	50	333	1200	3	4	4
315	100	333	1200	4	4	5
315	50	1000	3600	26	29	31
315	100	1000	3600	32	35	37
400	100	389	1400	12	13	14
400	150	389	1400	19	21	22
400	100	833	3000	54	60	63
400	150	833	3000	85	94	99
450	100	611	2200	18	20	21
450	150	611	2200	26	29	30
450	100	1111	4000	60	66	70
450	150	1111	4000	84	93	98
500	150	778	2800	10	11	11
500	200	778	2800	21	23	25
500	150	1556	5600	38	42	44
500	200	1556	5600	84	93	98
560	150	1000	3600	10	11	11
560	200	1000	3600	18	20	21
560	150	2222	8000	45	50	52
560	200	2222	8000	86	95	100
630	200	1250	4500	14	16	17
630	250	1250	4500	30	34	35
630	200	2083	7500	39	43	45
630	250	2083	7500	84	93	98
710	200	1556	5600	11	12	13
710	250	1556	5600	17	19	20
710	200	3472	12500	54	60	63
710	250	3472	12500	83	92	96
800	250	2000	7200	9	10	10
800	300	2000	7200	17	19	20
800	250	4500	16200	43	48	50
800	300	4500	16200	84	93	98
900	250	2500	9000	11	12	13
900	300	2500	9000	16	18	19
900	250	5833	21000	57	63	67
900	300	5833	21000	86	95	100
1000	300	3125	11250	19	22	23
1000	300	6667	24000	87	96	101

Rohrschalldämpfer mit hoher akustischer Wirksamkeit durch integrierte Kulisse, in starrer Bauform für RLT-Anlagen, in 11 Nenngrößen und 2 Packungsdicken.

Einfügungsdämpfungsmaß nach EN ISO 7235 gemessen.

Gehäuse mit akustisch und thermisch wirksamer Auskleidung.

Material wahlweise aus verzinktem Stahl oder Edelstahl.

Druckdifferenz der integrierten Kulisse an- und abströmseitig durch eine strömungsgünstige Formgebung optimiert.

Kulissenbreiten wählbar für optimierte Druckdifferenz oder erhöhte Einfügungsdämpfung

Unterschiedliche Anschlussvarianten, passend für runde Luftleitungen nach EN 1506 oder EN 13180.

Luftdichtheitsklasse gemäß DIN EN 15727, größenabhängig Klasse C – D.

Besondere Merkmale

Einfügungsdämpfung gemessen nach EN ISO 7235

2 Kulissenbreiten je Nenndurchmesser wählbar
- Erhöhte Einfügungsdämpfung durch breitere Kulisse
- Reduzierung der Druckdifferenz durch schmalere Kulisse

Absorptionsmaterial nicht brennbar

Packungsdicken 50 und 100 mm

Luftdichtheitsklasse D für Nenngrößen einschließlich 400 mm

Luftdichtheitsklass C ab Nenngröße 450 mm

Materialien und Oberflächen

Kulisse aus verzinktem Stahlblech 1.0917 oder Edelstahl 1.4301

Mantelrohr in Wickelfalzausführung aus verzinktem Stahl 1.0917
Mantelrohr in glatter Ausführung aus Edelstahl 1.4301

Perforiertes Innenrohr aus verzinktem Stahl 1.0917 oder Edelstahl 1.4301
Anschlussstutzen aus verzinktem Stahl 1.0917 oder Edelstahl 1.4301

Absorptionsmaterial Mineralwolle
- Nach EN 13501, Baustoffklasse A1, nicht brennbar
- Gesundheitlich unbedenklich durch hohe Biolöslichkeit nach deutscher Gefahrstoffverordnung und Anmerkung Q der europäischen Verordnung (EG) Nr. 1272/2008
- Vor Abrieb durch strömende Luft bis maximal 20 m/s geschützt
  - Am Innenrohr durch aufgebrachtes Vlies
  - Durch aufkaschiertes Glasseidengewebe bei Kulissen
- Inert gegenüber Pilz- und Bakterienwachstum gemäß DIN EN 846

Ausführung

Rohrschalldämpfer

Keine Eintragung: verzinkter Stahl 1.0917
A2: Edelstahl 1.4301

Anschlussvariante

Keine Eintragung: Rohrstutzen mit Sicke, beidseitig
D2: Rohrstutzen mit Lippendichtung, beidseitig
AS: Rohrstutzen mit Lippendichtung und einseitigem Aufsteckstutzen

Technische Daten

Nenngrößen: 250, 315, 400, 450, 500, 560, 630, 710, 800, 900, 1000 mm
Packungsdicken: 50, 100 mm
Nennlängen: 500, 1000, 1500 mm
Betriebsdruck: maximal 2000 Pa
Luftgeschwindigkeit: maximal 20 m/s
Betriebstemperatur: maximal 90 °C

Auslegungsdaten

ØD [mm]
L [mm]
L₁ [mm]
qv [m³/h]
De [dB]
Δpst [Pa]

CK	–	A2	/	D2	/	315	×	1500	/	100	–	50
\|		\|		\|		\|		\|		\|		\|
1		2		3		4		5		6		7

1 Serie
CK Rohrschalldämpfer mit Kulisse

2 Material
Keine Eintragung: Stahl verzinkt (1.0917)
A2 Edelstahl (1.4301)

3 Anschlussvariante
Keine Eintragung: Rohrstutzen mit Sicke, beidseitig
D2 Rohrstutzen mit Lippendichtung, beidseitig
AS Rohrstutzen mit Lippendichtung und einseitigem Aufsteckstutzen

4 Nenngröße [mm]
250, 315, 400, 450, 500, 560, 630, 710, 800, 900, 1000

5 Nennlänge [mm]
500, 1000, 1500

6 Packungsdicke [mm]
50, 100

7 Kulissendicke [mm]
50, 100, 150, 200, 250, 300

Bestellbeispiel: CK–A2/D2/315×1500/100–50

Material	Stahl verzinkt (1.0917)
Material	Edelstahl (1.4301)
Anschlussvariante	Rohrstutzen mit Lippendichtung, beidseitig
Nenngröße [mm]	315
Länge [mm]	1500
Packungsdicke [mm]	100
Kulissenbreite [mm]	50

Bestellbeispiel: CK/250×1500/100–100

Serie	CK
Material	Stahl verzinkt (1.0917)
Anschlussvariante	Rohrstutzen mit Lippendichtung, beidseitig
Nenngröße [mm]	250
Länge [mm]	1500
Packungsdicke [mm]	100
Kulissenbreite [mm]	100

Einbaudetails

Einbau und Inbetriebnahme

Montageanleitung und anerkannte Regeln der Technik beachten, um angegebene Leistungsdaten zu erreichen
Einbau in Luftleitungen außerhalb von geschlossenen Räumen nur mit ausreichendem Wetterschutz
Das Gewicht des Rohrschalldämpfers ist über geeignete Befestigungsmaterialien abzufangen

Downloads

Produktinfos

Produktdatenblatt CK

CK_PD_2024_04_03_DE_de Produktdatenblatt 280 KB pdf

Zertifikate

Atex Herstellererklärung CK

CK-Atex_CE_ATEX_2022_06_15_DE_de Herstellererklärung 1,4 MB pdf
Zertifikat über statistische Leckageprüfungen

LC_v2_2024_10_DE_de Leckageprüfungen 650 KB pdf

Betriebsanleitungen

Montageanleitung CK

CK_IM_A00000071256_V1_2022_11_DE_de Montageanleitung 1,1 MB pdf

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

TECHNISCH NOTWENDIG

Diese Cookies sind zur einwandfreien Funktion unserer Website erforderlich und können nicht deaktiviert werden. In der Regel werden diese Cookies nur als Reaktion auf von Ihnen getätigten Aktionen gesetzt, wie etwa dem Festlegen Ihrer Datenschutzeinstellungen oder dem Füllen des Warenkorbs. Zudem werden sicherheitsrelevante Funktionalitäten oder die Unterstützung über einen eigenen Webchat integriert. Hierzu zählen auch alle Session Cookies von TROX nach Login als Kunde. Sie können Ihren Browser so einstellen, dass diese Cookies blockiert oder Sie über diese Cookies benachrichtigt werden. Einige Bereiche der Website funktionieren dann aber möglicherweise nicht wie vorgesehen.

STATISTIK UND WEBSEITENANALYSE

Diese Cookies ermöglichen, Daten für Statistiken und Analysen zu erfassen, damit TROX die Leistung der besuchten Webseiten messen, technische Probleme erkennen und Ansatzpunkte für Optimierungen finden kann. Sie können von uns oder von Drittanbietern gesetzt werden, deren Dienste wir auf unseren Seiten verwenden. Benutzer helfen dabei beispielsweise auch zu erkennen, welche Seiten am häufigsten oder nur selten genutzt werden oder wie zwischen den Webseiten navigiert wird. Alle Informationen, die von Drittanbietern verwendet werden, sind aggregiert und anonymisiert

CK

Rohrschalldämpfer mit Kulisse zur Geräuschreduzierung in runden Luftleitungen von raumlufttechnischen Anlagen

Allgemeine Informationen

Technische Information

Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Einbaudetails

Einbaudetails

Downloads

Produktinfos

Produktdatenblatt CK

Zertifikate

Atex Herstellererklärung CK

Zertifikat über statistische Leckageprüfungen

Betriebsanleitungen

Montageanleitung CK

TECHNISCH NOTWENDIG

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
